主变铁芯电流分析

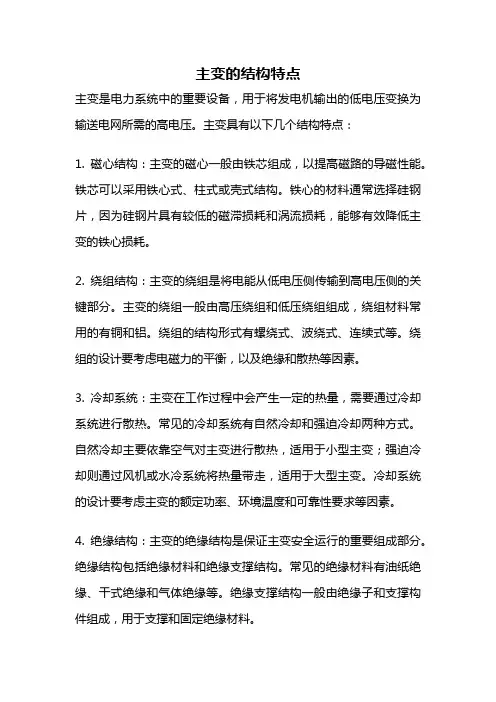

主变的结构特点
主变的结构特点主变是电力系统中的重要设备，用于将发电机输出的低电压变换为输送电网所需的高电压。
主变具有以下几个结构特点：1. 磁心结构：主变的磁心一般由铁芯组成，以提高磁路的导磁性能。
铁芯可以采用铁心式、柱式或壳式结构。
铁心的材料通常选择硅钢片，因为硅钢片具有较低的磁滞损耗和涡流损耗，能够有效降低主变的铁心损耗。
2. 绕组结构：主变的绕组是将电能从低电压侧传输到高电压侧的关键部分。
主变的绕组一般由高压绕组和低压绕组组成，绕组材料常用的有铜和铝。
绕组的结构形式有螺绕式、波绕式、连续式等。
绕组的设计要考虑电磁力的平衡，以及绝缘和散热等因素。
3. 冷却系统：主变在工作过程中会产生一定的热量，需要通过冷却系统进行散热。
常见的冷却系统有自然冷却和强迫冷却两种方式。
自然冷却主要依靠空气对主变进行散热，适用于小型主变；强迫冷却则通过风机或水冷系统将热量带走，适用于大型主变。
冷却系统的设计要考虑主变的额定功率、环境温度和可靠性要求等因素。
4. 绝缘结构：主变的绝缘结构是保证主变安全运行的重要组成部分。
绝缘结构包括绝缘材料和绝缘支撑结构。
常见的绝缘材料有油纸绝缘、干式绝缘和气体绝缘等。
绝缘支撑结构一般由绝缘子和支撑构件组成，用于支撑和固定绝缘材料。
5. 控制与保护系统：主变的控制与保护系统用于监测主变的运行状态，并在出现故障时进行保护。
控制系统包括电流、电压和温度等参数的检测与控制；保护系统包括过流、过压、短路等故障的检测与保护。
主变作为电力系统的核心设备，在电力系统中起到了至关重要的作用。
它通过将发电机的低电压升压为输电网所需的高电压，实现了远距离电能传输。
主变的结构特点包括磁心结构、绕组结构、冷却系统、绝缘结构以及控制与保护系统。
这些结构特点的合理设计和选用，可以提高主变的效率、可靠性和安全性。
在磁心结构方面，采用合适的铁芯结构和材料，可以降低主变的铁损和磁滞损耗，提高磁路的导磁性能。
绕组结构的设计也非常重要，要考虑电磁力的平衡，以及绝缘和散热等因素。
铁芯接地电流在线监测系统
ES-2010变压器铁芯接地电流在线监测系统使用说明书福州亿森电力设备有限公司ES-2010变压器铁芯接地电流在线监测系统(固定安装型)使用说明书1 概述变压器运行时，经常出现因铁芯绝缘不良造成的故障，铁芯绝缘不良或多点接地时，形成金属性短路接地，会产生较大的放电脉冲，可由高频信号局放监测发现。
有时也会出现不稳定短路接地，但绝缘两点接地故障时，便形成工频短路电流。
因此利用检测接地电流工频分量来判断铁芯绝缘是否正常相当有效。
注：DL/T 596-1996《电力设备预防性试验导则》中规定：铁芯绝缘正常时，接地电流不大于0.1A。
上述情况也可用在线监测铁芯接地电流量的方法，来判断其内部绝缘的劣化，可起到故障早期预报的作用。
ES-2010变压器铁芯接地电流在线测量系统就是采用此原理，采用电测法，在不改变原设备接线的情况下，将信号取样点选择在变压器铁芯接地引出线处，使用特制的线圈制作的高灵敏度传感器。
直接测量，并显示变压器运行状态下，接地电流值。
该产品应用本公司专利技术：高压电流传感器专利号：ES224991111892 主要技术指标2.1 测量内容：运行变压器铁芯或夹件接地电流值（A）。
2.2 仪器组成：信号采集器、智能集中器（铁芯和夹件采集数据显示，历史数据查询、通讯（RS232）数据上传、光示信号节点控制）。
2.3 测量范围：0～1.999A、精度1级。
2.4 使用条件①户内、户外、在线测量②环境温度-20～60℃③环境湿度< 80%2.5 测量传感器内窗：700×152.6 稳定工作时间3分钟2.7 工作电源：220V AC；50Hz；功耗：10W2.8 外型：见机箱图；重量1.9 Kg ；2.9 安装：见安装图3 箱内面板布置说明：（1）RS232插座。
（2）电源开关。
（3）液晶显示。
（4）触摸键盘。
4以上接线端子定义见7.2集中器接线说明：箱体内面板5 采集器机箱外形图6 安装说明 6.1 采集器安装：6.1.1打开互感器另外半只，穿铁芯接地线或夹件接地线，用螺栓将所带附件固定在机箱互感器安装架上。
主变的工作原理
主变的工作原理
主变是一种电力传输和分配系统中的关键设备，它起到将高压电能转换为低压电能的作用。
主变的工作原理主要依靠电磁感应和变压器原理。
主变的核心部分是变压器，它由两个或更多的线圈组成。
其中一个线圈称为主线圈，连接到高压电源上，另一个线圈称为副线圈，连接到低压电网上。
两个线圈之间通过磁场相互作用实现能量的传输。
当通过主线圈通入交流电时，会在铁芯中产生一个变化的磁场。
这个磁场通过铁芯传导到副线圈中，诱导出一个相应的电流。
根据变压器的原理，主线圈中的匝数与副线圈中的匝数之比就是电压变化的比例。
通过调整主线圈和副线圈的匝数比，可以实现电压的升降。
当主线圈匝数较多时，副线圈的电压就会降低。
反之，当主线圈匝数较少时，副线圈的电压就会升高。
通过这种方式，主变可以根据需要将高压电网的电能转换为适用于低压电网的电能。
除了电压变化外，主变还负责维持系统间的相对电压稳定。
在电力传输和分配过程中，由于电阻、电感和电容等因素的存在，电压会发生波动。
主变通过自动调整线圈之间的电压比例，来对电网进行稳压，保持工频电压的稳定。
总之，主变通过利用变压器原理实现了电能的传输和变化。
它
在电力系统中具有重要的作用，不仅可以实现电压的升降转换，还能保持电压的稳定性，为电力传输和分配提供了可靠的支持。
主变差动实验报告
一、实验目的1. 理解主变差动保护的基本原理和作用。
2. 掌握主变差动保护的实验方法及步骤。
3. 分析实验数据，验证差动保护的性能。
二、实验原理主变差动保护是一种重要的继电保护装置，用于保护电力系统中的主变压器。
它的工作原理是基于差动原理，通过比较主变压器两侧的电流，当两侧电流不相等时，说明主变压器内部存在故障，此时差动保护装置会发出动作信号，切断故障电路，保护主变压器及其连接的设备。
实验中，主变差动保护采用BCH-2型差动继电器，通过测量主变压器两侧的电流，比较其差值，当差值超过整定值时，继电器动作，发出保护信号。
三、实验设备1. 主变压器：三相三绕组降压变压器，容量Se40.5MVA，电压110/22.5%kV/385/22.5%kV/11kV，接线方式：Ydd11-11，变压器额定电流：213A/608A/2130A。
2. BCH-2型差动继电器。
3. 电流互感器：带有气隙的D级铁芯互感器。
4. 实验控制箱。
5. 示波器。
6. 电源。
四、实验步骤1. 连接实验电路，确保各设备连接正确。
2. 调整电流互感器变比，使其满足实验要求。
3. 设置差动继电器整定值，包括差动线圈匝数、继电器动作电流和灵敏度。
4. 通电运行，观察差动继电器动作情况。
5. 改变主变压器两侧电流，观察差动继电器动作情况。
6. 记录实验数据，分析差动保护性能。
五、实验数据及分析1. 实验数据如下：| 差动线圈匝数（Wcd.js） | 继电器动作电流（Idz） | 灵敏度（K1m） || ----------------------- | --------------------- | -------------- || 6 | 10A | 2.1 |2. 实验过程中，当主变压器两侧电流相等时，差动继电器不动作；当主变压器两侧电流不等时，差动继电器动作，发出保护信号。
3. 分析实验数据，可知：（1）差动继电器动作电流和灵敏度满足实验要求，能够有效保护主变压器。
[汇总]主变试验作业指导书
![[汇总]主变试验作业指导书](https://img.taocdn.com/s3/m/f76cfd63366baf1ffc4ffe4733687e21af45ffaa.png)
[汇总]主变试验作业指导书（整版）(文档可以直接使用，也可根据实际需要修改使用,可编辑欢迎下载）1.目的：为了保证**电厂二期工程（2×900MW）#6标段变压器设备安装的施工质量，检验变压器安装质量和设备质量符合有关规程规定，保证变压器安全投运。
2.适用范围：适用于**电厂二期工程（2×900MW）#6标段主变压器交接试验。
3.编制依据：3.1.SIEMENS 施工图纸及安装手册3.2.《电力建设安全工作规程》（火力发电厂部分）3.3.《电气装置安装工程电气设备交接试验标准》（GB50150—91）4.试验项目：4.1.测量绕组连同套管的直流电阻。
4.2.检查所有分接头的变压比和变压器的接线组别。
4.3.测量绕组连同套管的绝缘电阻、吸收比和极化指数。
4.4.测量绕组连同套管的介质损耗角正切值tgδ。
4.5.测量绕组连同套管的直流泄漏电流。
4.6.测量铁芯和夹件对外壳的绝缘电阻。
4.7.高压套管试验。
4.8.绝缘油试验。
4.9.检查相位。
5.试验人员：5.1.试验负责人一名。
5.2.试验人员三名。
6.试验条件：6.1.变压器本体及铁芯接地施工完毕。
6.2.变压器本体及其附件均安装结束，并经质检验收合格。
6.3.变压器本体及分接头切换开关已注油至运行油位，且静置20小时以上。
6.4.变压器附近的有关沟道施工完毕，现场已清理平整。
6.5.变压器技术文件和出厂试验报告齐全。
6.6.当变压器处于真空状态下时，禁止任何试验测试。
7.试验方案：见附图一。
8.试验方法：8.1.测量绕组连同套管的直流电阻：8.1.1.试验接线：微欧快速测量仪被测绕组测试直流电阻接线图8.1.2.试验仪器：微欧快速测量仪8.1.3.试验步骤：a.检查试验接线。
b.测量高压绕组在各分接位置的直流电阻。
c.测量低压绕组直流电阻。
d.记录数据同时记录变压器的上层油温。
e.记录表格：a.相间的最大不平衡率小于2%。
b.换算到同一温度下，与出厂值比较相应变化小于2%。
一起由励磁涌流引起主变跳闸的分析及解决措施
一起由励磁涌流引起主变跳闸的分析及解决措施摘要：本文分析了一起变压器空载充电操作过程中，较大的励磁涌流造成相关保护装置的误动作跳闸事件。
本文从励磁涌流产生的特点及其形成的原理，并结合现场相关差动保护定值和录波报告的实际情况，探讨励磁涌流与变压器内部故障电流区别，进而探讨变压器励磁涌流的抑制机理，并提出了一些解决和预防的措施。
关键词：变压器励磁涌流故障差动保护前言随着电网规模不断扩大，电力变压器的使用数量越发的增加，然而变压器作为电力系统电压转换的设备，其工作原理是根据电磁感应制成的静止设备，在对变压器进行空载充电或者遇到外部故障突然甩负荷或切除故障之后恢复工作电压时，变压器绕组线圈就会因磁路饱和而产生励磁涌流。
然而作为变压器主保护之一的差动保护面对励磁涌流的影响虽能够作出相应的闭锁但是在实际的应用中效果却不达预期，依然会因励磁涌流而造成保护的误动。
为此本文想通过一起因励磁涌流引起的变压器跳闸事件，透过励磁涌流产生的机制来识别涌流，从而改善涌流对保护的影响，达到减少或避免保护的误动。
1、变压器励磁涌流的产生及其特点1.1励磁涌流的形成电力变压器是通过应用电磁感应原理，合闸前U=0，此时绕组在铁芯磁路中的磁通为0即磁通势为零，在合闸瞬间，外电压的作用下，将使变压器绕组的磁场发生变化，但是由于变压器绕组类似于电感线圈，在感应回路中其磁通特性不能发生突变，因此，根据磁链守恒原理变压器的铁芯线圈间产生一个非周期分量的磁通Φfz，其幅值为Φm，，并通过很大的励磁电流来抵消外电压产生的磁场的变化，由于变压器的铁芯越材料具有非线性特性，若铁芯越饱和，则产生的抵消外磁通所需的励磁电流就愈大。
如果变压器内部由于做过高压试验而有剩磁的，且其剩磁极性又相同时，则将使铁芯饱和程度加深，使绕组的励磁电抗大幅降低，而产生更大的励磁涌流。
电力变压器电压为U，磁通为Φm则有：图2 空载合闸时的励磁涌流波形图3 变压器的故障电流2.2故障电流的特点：1）变压器发生短路故障时，产生的短路电流谐波含量比较少。
浅谈电容放电法在消除变压器铁心多点接地故障中的应用
２ ３２
８２ ２
８ ０２
０２
ｌ５ １
２ ６ ５ ０２
（ ）由于铁心叠 片边缘有尖 角毛 刺 、翘 曲或不整 齐和 相邻的夹 ３
表１ 发现故障时油样 色谱分析数据
件、垫脚安装疏忽，使铁心与相邻金属构建之间短接，形成的环流引
起局部过热 。
（） ４ 变压器运输过程 中 ，由于冲撞 、 曲或不整齐和相 邻的夹 翘 件 、垫脚安装疏忽 ，使铁心与相邻金属构建之间短接 ，形成 的环流 引 起局部过热 。 （） ５ 变压 器铁心多点接地 的检测主要有 色谱分析法 、钳形 电流 表 法和绝缘 电阻法。① 色谱分析法。色谱分析是 目前发现变压器铁心 多点接地的最有效方法。变 压器发生铁心多点接地故障时 ，通常 色谱
形 电流表法 。钳形 电流表法就是利用变压器铁心的外引接地套管 ，测 量地线上是否 电流出现 。一般正常时 ，因无电流回路 ，地线上 电流很 小 （ Ａ ） 为ｍ 级 或等于零 。当有 多点接地后 ，铁 心主磁通周围有短路 匝存在 ，匝 内将流过环流 ，其值决 定于故障点与正常接 地点距离 ，即 包围磁通多少 。⑧绝缘电阻法。该方法一般在停 电后进 行。首先测量 高低压侧绕组的直流电阻 ，若 子 数据未超标 ， 各相之 间与历次测 组 且 试数据之间相比较 ，无明显 偏差 ， 变化规 律基本 一致 ，即可排除故障 部 位的 电气 回路 内 （ 如有 载 调压 分接 开关 接 触不 良 引线接 触松 动 等 ）。此时可断开铁心接地线 ，用Ｉ０ Ｖ Ｏ０ ￣欧表 对铁心接地套管测量 绝缘电阻 ， 据绝缘 电阻 大小判断铁心是否接地 以及接地程度 。对于 根 无套 管引出接地线的变压器 ，色谱数据分析可作为重要判断依据。
一 转 斌 ２ 年第 期 ～ ０９ ３
主变基础知识ppt课件
调节和稳定
主变可以调节系统的电压 和电流，保持系统的稳定 运行。
主变的分类
按用途分类
主变可以分为升压变压 器、降压变压器、联络
变压器等。
按冷却方式分类
主变可以分为油浸式变 压器、干式变压器等。
按相数分类
主变可以分为单相变压 器、三相变压器等。
按绕组数分类
主变可以分为双绕组变 压器、三绕组变压器等
。
的正常运行。
铁芯故障
总结词
铁芯故障通常是由于铁芯多点接地、 铁芯片间短路或铁芯松动等原因引起 的。
详细描述
铁芯故障会导致主变压器过热、运行 异常或电气性能下降等问题。处理铁 芯故障需要检查铁芯接地情况，修复 或更换损坏的铁芯，以确保设备正常 运行。
绝缘故障
总结词
绝缘故障是主变压器常见的故障之一，通常是由于设 备老化、受潮或制造工艺不良等原因引起的。
CHAPTER
02
主变的组成结构
铁芯
铁芯是变压器中主要的磁路部分，通常由硅钢片组成，具有低磁阻和高磁导率的特 点。
铁芯的作用是作为变压器磁路的主体，传递和转换磁场，将一次侧的电能传递到二 次侧。
铁芯的结构形式主要有心式和壳式两种，心式铁芯的磁通方向与线圈平面垂直，而 壳式铁芯的磁通方向与线圈平面平行。
主变的异常处理与事故预防
总结词
主变在运行过程中可能会出现各种异常情况 ，掌握异常处理和事故预防的方法对于保障 设备的安全和稳定运行至关重要。
详细描述
针对不同的异常情况，如过载、过流、温度 异常等，应采取相应的处理措施，如调整负 荷、停电检修等。同时，应加强设备的预防 性维护和保养，降低事故发生的概率。在处 理异常和预防事故的过程中，需保持冷静， 迅速采取有效措施，确保设备的安全和稳定 运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器铁芯多点接地故障分析处理程序及应用实例 [摘 要] 本文详细介绍了变压器常发性故障—铁芯多点接地的几种类型及成因，从而提出变压器铁芯多点接地故障的分析处理程序并列举了两个处理实例进行说明。 [关键词] 变压器、铁芯、接地、故障、程序。 变压器的绕组和铁芯是传递、变换电磁能量的主要部件。保证它们的安全是变压器可靠运行的关键。统计资料表明因铁芯问题造成故障，占变压器总事故中的第三位。铁芯多点接地会在接地点形成闭合回路，造成环流，引起铁芯局部过热导致绝缘油分解，还可能使接地片熔断或烧坏铁芯，导致铁芯电位悬浮，产生放电，甚至损坏变压器。因此准确、及时地诊断与处理变压器铁芯多点接地故障，对保证变压器的安全运行具有重要意义。
一、 变压器铁芯多点接地故障的类型和成因 变压器铁芯多点接地故障按接地性质可分为两大类：不稳定接地和稳定接地。1、不稳定接地是指接地点接地不牢靠，接地电阻变化较大，多是由于异物在电磁场作用下形成导电小桥造成的接地故障，如变压器油泥、金属粉末等。2、稳定接地（也称死接地现象）是指接地点接地牢靠，接地电阻稳定无变化，多是由于变压器内部绝缘缺陷或厂家设计安装不当造成的接地故障，如铁芯穿芯螺栓、压环压钉等的绝缘破坏等。 二、 变压器铁芯多点接地故障的分析处理程序 变压器铁芯多点接地故障的分析处理分如下四个步骤 １、 试验数据分析，判断是否存在铁芯多点接地故障 试验数据分析包括变压器油色谱数据分析和电气测量数据分析。
1.1色谱数据分析：目前，用油中溶解气体色谱分析方法是监测变压器铁芯多点接地故障最简便、最为有效的方法。常用的是“三比值法”和德国“四比值法”。由于三比值法只能在变压器油中溶解气体各组分含量超过注意值或产气速率超过限值方可进行判断，不便于在故障初期进行判别，因此建议使用“四比值法”进行判断。利用五种特征气体的四对比值来判断故障，在四比值法中，以“铁件或油箱中出现不平衡电流”一项来判断变压器铁芯多点接地故障，其准确度是相当高。 判据为：CH4/H2＝1~3；C2H6/C2H4＜1；C2H4/C2H6≥3；C2H2/C2H4＜0.5 其中CH4、H2、C2H6、C2H4、C2H2为被测充油电气设备中特征气体的含量（ppm）。 满足判据条件即可判定为铁芯多点接地故障。
1.2电气测量数据分析：变压器正常运行时，可在变压器铁芯外引接地套管的接地引下线上用钳型电流表测量引线上是否有电流，正常情况下此电流很小，为mA级（一般小于0.3A），当存在多点接地故障时，环流上升到“A”级，最大电流可达数百安培，通过测量环流便能对铁芯接地故障进行判断。 当设备停止运行时，断开铁芯引出接地线，用2500V兆欧表对铁芯接地套管测量绝缘电阻，如电阻值为零或与历年数据相比较其值降低很多，则表明变压器内部可能存在铁芯多点接地，此时应正确测量各级绕组的的直流电阻，若各组数据未超标，且各相之间与历次测试数据之间相比较无明显偏差，变化规律基本一致，则可排除故障部位在电气回路内，从而确认主变铁芯多点接地故障。
２、 设备运行状况分析，判断铁芯多点接地故障类型 在确认了变压器铁芯确实存在多点接地故障，则应对变压器的运行状况进行分析，判断铁芯多点接地故障的类型，以便于确认应急措施及处理方案。 首先应查询变压器投运的时间、负荷情况、有无突发故障或冲击等，其次是变压器历史运行情况，安装试验记录等，综合以上因素再结合色谱分析、电气试验数据进行判断，确认铁芯接地故障的类型。如变压器铁芯电阻突然降低，色谱分析数据无异常，而变压器长时间没有运行，则可能是由于油泥沉淀导致铁芯多点接地，属于不稳定接地故障，对应采取措施消除即可。
３、 采取应急措施，排除不稳定接地故障，限制铁芯多点接地故障发展 在确认了变压器铁芯多点接地故障的类型后，应根据现场情况及故障类型采取应急措施，从而排除不稳定接地或限制故障的发展。 对于不稳定接地故障，在设备停运的情况下，可采用电容放电冲击法排除故障，方法如下：如图一，将K接于铁芯正常接地点（变压器铁芯接地引出线断开），利用兆欧表对电容进行充电约60S后，将刀闸开关K倒向放电回路，电容对铁芯接地故障点放电，然后测试铁芯绝缘电阻，如电阻值恢复正常则故障排除，否则重复充放电过程几次即可排除故障。由于变压器铁芯底部绝缘垫块较薄，采取的冲击电流不宜过大，避免发生击穿。
图一：电容放电冲击法 对于变压器出现多点接地故障，但不能退出运行者，则应加强监视，并采取临时措施，限制接地故障的发展。①缩短变压器色谱分析周期，监视故障点的产气速率②定期测量铁芯的接地电流，如故障电流较大可临时打开地线运行，但应加强监视，避免故障点消除后铁芯出现悬浮电位，产生放电现象③对于不稳定接地，可在铁芯接地引出线中串入一个可调电阻，将电流限制在1A以下。
４、 停电检修，彻底排除铁芯多点接地故障 如故障很严重，且有不断发展的趋势，严重威胁设备安全，在条件允许下，可对变压器进行吊罩检修，彻底排除故障。 在吊罩检修查找故障时，应遵循以下几个步骤： ①外观检查。检查铁芯与夹件支板是否相碰，硅钢片是否有波浪鼓起，上下夹件与铁芯之间、铁芯柱与拉板之间有无异物，夹件与油箱壁是否相碰，下铁轭与箱底是否有异物桥接短路等，如未发现异常，则进行下一步试验 ②直流法。将铁心与夹件的连接片打开，在铁轭两侧的硅钢片上通人6V的直流，然后用直流电压表依次测量各级硅钢片间的电压，当电压等于零或者表针指示反向时，则可认为该处是故障接地点。③交流法。将变压器低压绕组接人220—380V交流电压，高压侧与中压侧短路接地，此时铁心中有磁通存在。如果有多点接地故障时，用毫安表测量会出现电流(铁心和夹件的连接片应打开)。用毫安表沿铁轭各级逐点测量，当毫安表中电流为零时，则该处为故障点。这种测电流法比测电压法准确、直观。 若用②③两种方法，仍查不出故障点，最后可确定为铁心下夹件与铁轭阶梯间的木块受潮或表面有油泥。将油泥清理干净后，进行干燥处理，故障可排除。—般对变压器油进行微水分析可发现是否受潮。 ④铁心加压法。就是将铁心的正常接地点断开，用交流试验装置给铁心加电压，若故障点接触不牢固，在升压过程中会听到放电声，根据放电火花可观察到故障点。当试验装置电流增大时，电压升不上去，没有放电现象，说明接地故障点很稳固，此时可采用下述的电流法。 ⑤铁心加大电流法。也是将铁心的正常接地点断开，用电焊机装置给铁心加电流。当电流逐渐增大，且铁心故障接地点电阻大时，故障点温度升高很快，变压器油将分解而冒烟，从而可以观察到故障点部位。故障点是否消除可用铁心加压法验证。 三、 两起变压器铁芯多点接地故障的分析处理实例
3．1实例1 姚家冲220KV变电站姚2#主变2004年10月9日预试时发现其铁芯绝缘电阻为0MΩ，遂按照铁芯多点接地处理程序处理。 从下表1可以看出姚2#主变色谱分析数据无明显变化，变压器内部无过热现象发生。 试验日期 H2 CO CO2 CH4 C2H6 C2H4 C2H2 总烃 2003.6.28 6 256 1638 22 6 14 0 44 2004.6.3 7 318 1689 24 7 15 0 46 2004.10.9 9 503 2031 27 6 17 0 50 表1：姚家冲2#主变色谱分析数据对比表 从表2可以看出姚2#主变铁芯绝缘电阻2002、2003年良好，2004年预试时突然降低，电阻为0MΩ，存在多点接地故障。 试验日期 2002 2003 2004 结果（MΩ） 1500 1500 0 表2：姚家冲2#主变铁芯绝缘电阻数据对比表 调阅姚2#变运行记录发现由于姚家冲变电站负荷较小，姚2#变2004年7月起停止运行至10月预试时，判断接地故障属于不稳定接地，可能是由于长期不运行，油泥或金属粉末短接导致铁芯多点接地故障的发生，可以利用电容冲击法解决。
2004年10月10日，采用2500V兆欧表，50uF电容充电60秒后升压至370V对铁心放电，变压器内一声闷响，测试铁心绝缘电阻恢复到8KΩ，再次对电容充电至500V进行放电冲击，变压器内再次传来一声闷响，铁心绝缘电阻恢复到1500MΩ，结果正常，将变压器潜油泵全开30分钟循环后，铁心电阻无变化，故障彻底消除。
3．2实例2 红石坡220KV变电站红1#主变长期铁芯绝缘电阻接近0MΩ，按照铁芯多点接地处理程序分析，从表3看其色谱分析数据无明显变化，变压器内部无过热现象发生。
试验日期 H2 CO CO2 CH4 C2H6 C2H4 C2H2 总烃 2000.12.24 5 201 1895 5 2 1 0 8 2001.7.4 7 65 2488 4 0 6 0 10 2002.1.4 7 331 3039 6 0 7 0 13 2002.6.5 10 361 3694 8 0 11 0 19 2003.9.3 5 385 4221 8 3 11 0 22 2003.11.28 3 351 3847 7 2 9 0 18 2003.6.28 4 314 3540 7 2 9 0 17 2004.6.3 7 556 4949 13 0 13 0 26 2004.8.26 7 591 4341 12 0 13 0 25 表3：红石坡1#主变色谱分析数据对比表 从表4可以看出红1#主变铁芯绝缘电阻历年处于接近0MΩ，存在多点接地故障。 试验日期 2000 2001 2002 2003 2004 结果（MΩ） 0.5 1 3 0 0 表4：红1#主变铁芯绝缘电阻数据对比表 由于红1#主变铁芯多点接地故障长期存在，调阅红1#变运行记录无异常现象，无法有效区分接地类型，遂加强了对红1#主变的监视工作，坚持对运行中铁芯接地电流进行监视(电流值为3mA,在允许范围内),并安排停电吊罩检修。 2004年12月9日对红1#主变吊罩检修，首先外观检查，发现变压器下铁轭与箱底有金属屑桥接短路现象，清除金属屑并用变压器油冲洗箱底后测试铁芯绝缘电阻，绝缘电阻恢复到3000 MΩ，故障排除。
3.3关于变压器上节油箱与下节油箱的接地线电流过大分析 我厂1#主变(6300kVA)上节油箱与下节油箱的接地线电流为57A(负荷45MW)，且随负荷变化而变化(负荷25MW时电流为33A)；铁芯和夹件接地电流有5A左右且存在随负荷变化而变化对情况；2#变压器不存在上述情况。经改变中性点接地刀、处理变压器上节油箱与下节油箱的接地线装头后，1#变压器上述电流依然存在。 这种情况是否可以判断为多点接地了？
铁芯多点接地故障判断方法通常从两方面检测： (1)进行气相色谱分析。色谱分析中如气体中的甲烷及烯烃组分含量较高，而一氧化碳和二氧化碳气体含量和已往相比变化不大，或含量正常，则说明铁芯过热，铁芯过热可能是由于多点接地所致。
