箱变浪涌保护器技术要求

合集下载

箱变及其元件技术要求

箱变及其元件技术要求

5 箱变及其元件技术要求5.1 型式:美式箱变本工程选用13台1000kVA全封闭双分裂绕组箱式变电站和1台1600kVA全封闭双绕组箱式变电站。

全封闭箱式变电站由高压负荷开关、熔断器、油浸变压器、低压开关等组成。

5.2 变压器技术参数:S11-1000kVA/35kV S11-1600kVA/35kV5.2.1 三相、双分裂绕组/双绕组、油浸、自冷、低损耗、全密封、免维护电力变压器。

5.2.2 额定容量:1000kVA 1600kVA5.2.3 电压比: 36.75±2×2.5%/0.315kV/0.315kV(或0.27kV/0.27kV)(13台)36.75±2×2.5%/0.48kV(暂定)(1台)变比最终以技术协议为准5.2.4 联接组别:D y11 y11D y115.2.5 阻抗电压:Ud=6.5%(双分裂绕组2个低压绕组间的阻抗须相等)5.2.6 变压器效率:(投标方按不同变压器填写)5.2.7 绝缘水平额定电压(有效值 kV)设备最高电压(有效值 kV)额定雷电冲击耐受电压(峰值 kV)全波 / 截波额定短时工频耐受电压(1min,有效值,kV 高压/低压)35/0.4 40.5 185/200 95/55.2.8 空载损耗和负载损耗空载损耗≤(投标方按不同变压器填写)负载损耗≤(投标方按不同变压器填写)5.2.9 变压器承受短路能力按现行国家标准执行,并提供承受短路能力的校核计算保证书。

35kV 短路水平按照31.5kA。

5.2.10 变压器油:采用新疆45#克拉玛依油。

5.2.11 声级水平:小于55dB。

5.2.12 冷却方式:ONAN。

5.2.13 变压器其他参数如额定短时耐受电流、额定峰值耐受电流、雷电耐受电压、温升等均按现行国家标准执行。

5.2.14 升压箱变:35kV高压侧系统中性点接地方式为中性点经电阻接地(暂定);低压侧为中性点不接地系统。

浪涌保护器OVR(abb断路器选型和技术参数)

浪涌保护器OVR(abb断路器选型和技术参数)

额定电压Un(V) 6 12 24 48 200 200 6 12 24 48 200 200 / /
最大工作电压 Uc(V) 7 14 27 53 220 220 7 14 27 53 220 220 / /
物料号 10090895 10093951 10090893 10090894 10090892 10094032 10094000 10093995 10093998 10093999 10093997 10093996 10093993 10093992
额定电压Un(V)
最大工作电压 Uc(V)
物料号
参考价
常规销售产品
220/380 220/380 220/380
385 385 255
10095374 10096868 10096869
1,019.60 360.00 405.10
Y
OVR 电涌保护器 - 用于风电行业 型号 最大放电电流 (8/20µs) Imax (kA) 单极 OVR WT 3L 690 OPR 提前放电避雷针 型号 OPR 30 OPR 30 + mast OPR 60 OPR 60 + mast 40
参考价 294.80 311.50 311.50
常规销售产品
备注: (1) 有效期至2011年12月31日。价格如有变动,恕不另行通知。 (2) 销售条件按照ABB公司的标准销售条款执行,若有须要请向ABB查询。 (3) 物料号以ABB公司的物流系统内的资料为准。
p.1/2
2011年参考价目表 - 电涌保护器
最大工作电压 Uc(V) DC 670 670 1000 1000 670 1000
物料号
参考价
常规销售产品

浪涌保护器更换标准

浪涌保护器更换标准

浪涌保护器更换标准《浪涌保护器更换标准大揭秘》嘿,朋友们!你们知道吗?在电器的世界里,浪涌保护器就像是一位默默守护的超级英雄,为各种电器设备抵御着电流的“洪水猛兽”!要是没有它,那电器们可就像是没了铠甲的士兵,随时可能被电涌这个“大怪兽”给打得丢盔弃甲呀!而浪涌保护器的更换标准,那可是至关重要,不搞懂它,你家的电器可就危险啦!“保护使者的寿命时钟:何时该换新装”哎呀呀,浪涌保护器可不是能一直战斗下去的“永动机”哟!它也有自己的使用寿命呢!就像人会变老一样,浪涌保护器也会慢慢“疲惫”。

一般来说,它的有效寿命在几年到十几年不等。

“嘿,你可别把浪涌保护器当成能长生不老的神仙呀,到了时间就得给它换新衣啦!”当它使用时间过长,性能就可能下降,就无法有效地为电器们提供保护啦。

比如说,它可能会变得不那么灵敏,不能及时地应对电流的冲击,这时候就该让它“退休”,换上新的“保护使者”啦!就像手机用久了会卡顿,得换个新的才能流畅运行一样。

“指标的警戒线:参数不能超”浪涌保护器可是有各种参数指标的,就像是它的“武功秘籍”。

其中有个很重要的参数就是最大放电电流。

“哇塞,这可相当于浪涌保护器的‘必杀技威力值’呀!”如果超过了这个指标,那就像是让一个小孩去举杠铃,根本吃不消呀!还有响应时间,这就像是它的“出拳速度”,响应时间越短,就能越快地对电涌做出反应,保护电器。

“你想想,要是反应慢吞吞的,那电器不就遭殃啦!”所以在更换浪涌保护器的时候,一定要看好这些参数,不能让它们超过警戒线哦!“环境的挑战:恶劣环境要注意”浪涌保护器所处的环境也很重要呢!如果它老是处在高温、潮湿、多尘的环境中,那它可就难受啦!“哎呀呀,这就像是让一个人天天在桑拿房里工作,能好受吗?”这样可能会导致它的性能下降,甚至损坏。

比如在一些工厂或者潮湿的地下室,就得特别注意浪涌保护器的工作环境。

“别让它在恶劣环境里受苦啦,给它找个舒适的‘家’吧!”要定期检查和维护它所处的环境,确保它能正常工作。

浪涌保护器上的参数

浪涌保护器上的参数

浪涌保护器上的参数1、最大放电电流Imax 给浪涌保护器施加波形为8/20微秒的标准雷电波冲击1次时,保护器所耐受的最大冲击电流峰值。

2、额定放电电流Isn 给浪涌保护器施加波形为8/20微秒的标准雷电波冲击10次时,保护器所耐受的最大冲击电流峰值。

3、标称电压Un 被保护系统的额定电压相符,在信息技术系统中此参数表明了应该选用的保护器的类型,它标出交流或直流电压的有效值。

4、电压保护级别Up 浪涌保护器在下列测试中的最大值:1千伏/微秒斜率的跳火电压;额定放电电流的残压。

5、额定电压Uc 能长久施加在浪涌保护器的指定端,而不引起保护器特性变化和激活保护元件的最大电压有效值。

6、数据传输速率Vs 表示在一秒内传输多少比特值,单位:bps;是数据传输系统中正确选用浪涌保护器的参考值,浪涌保护器的数据传输速率取决于系统的传输方式。

7、最大纵向放电电流 指每线对地施加波形为8/20微秒的标准雷电波冲击1次时,浪涌保护器所耐受的最大冲击电流峰值。

8、漏电流 指在75或80标称电压Un下流经浪涌保护器的直流电流。

9、最大横向放电电流 指线与线之间施加波形为8/20微秒的标准雷电波冲击1次时,浪涌保护器所耐受的最大冲击电流峰值。

10、峰值放电电流 分两种:额定放电电流Isn和最大放电电流Imax。

11、响应时间tA 主要反应在浪涌保护器里的特殊保护元件的动作灵敏度、击穿时间,在一定时间内变化取决于du/dt或di/dt的斜率。

12、在线阻抗 指在标称电压Un下流经浪涌保护器的回路阻抗和感抗的和。

通常称为“系统阻抗”。

13、回波损耗Ar 表示前沿波在保护设备(反射点)被反射的比例,是直接衡量保护设备同系统阻抗是否兼容的参数。

14、插入损耗Ae 在给定频率下浪涌保护器插入前和插入后的电压比率。

35kV箱变技术要求

35kV箱变技术要求

35kV欧式箱变技术要求2014年07月说明※本此技术要求为通用版本,由于具体项目条件存在差异,设备具体参数存在不确定性,因此仅对设备主要参数及功能要求进行要求,具体项目需根据项目的条件对环境条件、海拔高度、额定电压、额定电流等具体参数进行修改。

技术要求中标记为“※”的项目为必须响应的条款。

文件中黄色标记的文字可以根据项目情况进行修改。

目录第1章一般规定与规范总则1.1.1本技术要求提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准的条文,投标方应提供符合本规范和有关最新工业标准的优质产品。

1.1.2投标方应参加招标设备在现场的调试运行,试运行中如出现质量问题应负责及时处理。

1.1.3偏差(无论多少)都必须清楚地表示在投标文件的“技术条件偏差表”中,技术条件偏差表应以汇总的形式放置在投标书正文的首页。

如未对本规范书提出偏差,将认为投标方提供的设备和服务完全符合本技术要求书和相关标准的要求。

1.1.4合同签订时,投标方应指定负责本工程的项目经理和技术专员,负责协调投标方在工程中的各项工作,如设计图纸、工程进度、设备制造、包装运输、现场交付、指导安装、调试验收等,指定的项目经理和技术专员在整个工程期间不得更换。

1.1.5本设备技术要求书经招、投标双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。

1.1.6本技术要求未尽事宜由招投标双方与设计单位共同协商解决,投标方设计完毕即通知用户召开设计联络会。

1.1.7如果出现投标方在投标文件中承诺但在签订技术协议时拒绝承诺或不满足投标文件条款的情况,招标方有权更换中标人。

1.1.8招标方保留对本技术要求书提出补充要求和修改的权利,投标方应予以配合。

如招标方提出修改,将根据实际需要通知投标方召开设计联络会,具体细则由双方协商确定。

※1.1.9投标方应逐条、正面对本技术要求书做出明确的响应,不允许出现漏项;如果出现漏项且投标人中标的情况,所有遗漏项按完全响应技术要求书的要求处理。

W2000风电机组箱变技术要求。

W2000风电机组箱变技术要求。

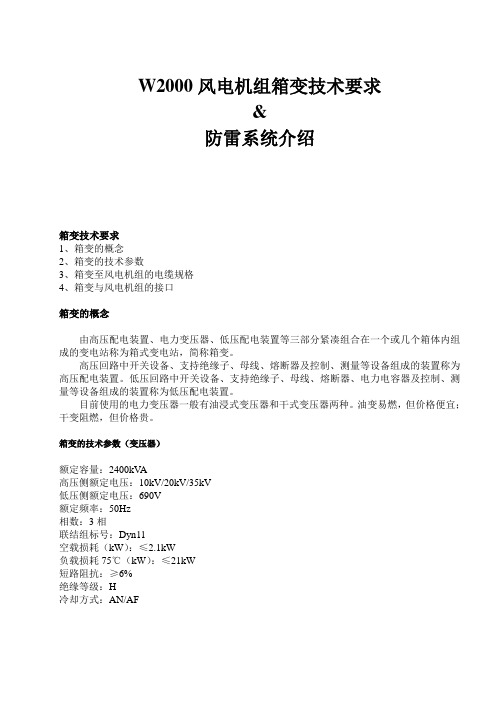

W2000风电机组箱变技术要求&防雷系统介绍箱变技术要求1、箱变的概念2、箱变的技术参数3、箱变至风电机组的电缆规格4、箱变与风电机组的接口箱变的概念由高压配电装置、电力变压器、低压配电装置等三部分紧凑组合在一个或几个箱体内组成的变电站称为箱式变电站,简称箱变。

高压回路中开关设备、支持绝缘子、母线、熔断器及控制、测量等设备组成的装置称为高压配电装置。

低压回路中开关设备、支持绝缘子、母线、熔断器、电力电容器及控制、测量等设备组成的装置称为低压配电装置。

目前使用的电力变压器一般有油浸式变压器和干式变压器两种。

油变易燃,但价格便宜;干变阻燃,但价格贵。

箱变的技术参数(变压器)额定容量:2400kV A高压侧额定电压:10kV/20kV/35kV低压侧额定电压:690V额定频率:50Hz相数:3相联结组标号:Dyn11空载损耗(kW):≤2.1kW负载损耗75℃(kW):≤21kW短路阻抗:≥6%绝缘等级:H冷却方式:AN/AF箱变的技术参数(高压单元)压配电装置应包含高压侧主开关设备、支持绝缘子、母线排、熔断器、过电压保护器、就地手动操作装置、开关动作的远程监控、温度信号以及故障信号的监控单元等。

箱变的技术参数(低压单元)低压配电装置包含风机690V进线回路开关设备、母线排、熔断器、电流互感器、电压互感器等。

设备要求如下:断路器型号(SF6,真空等):由供应商确定额定电压:690V额定工作电流(690V):2500A电压互感器(3个):690/100V,精度为0.2级电流互感器(3个):2500/1A,精度为0.2级1级浪涌保护器(SPD)电压/电流互感器的安装位置应在主断路器和风机自用电之后,亦即电压/电流互感器测量的功率应扣除风机自用电。

如有功率验证装置,相应的PT/CT应配置2组。

箱变至风电机组的电缆规格注意:其中动力电缆为三相四线制,PE和N共用PEN。

若箱变变压器采用干式变压器需增加温度信号(PT100)。

浪涌保护器的选型要求

浪涌保护器的选型要求摘要:本文通过介绍浪涌保护器的分类,从设计角度分析了浪涌保护器及其保护元件的选型要点和布置原则,给出浪涌保护器的正确使用方法。

关键词:浪涌保护器;选型;要求浪涌保护器作为一种新兴的防雷电保护器件,是弱电设备防雷的主要手段,也是内部防雷保护的主要措施,正在被越来越广泛的应用。

一、浪涌保护器的分类通常按工作原理,浪涌保护器分为电压开关型、限压型和混合型浪涌保护器。

1.1电压开关型浪涌保护器无电涌出现时为高阻抗,当突然出现电压电涌时变为低阻抗。

通常采用放电间隙、充气放电管、硅可控整流器或三段双向可控硅元件,做电压开关型电涌保护器的组件。

可疏导0.03μs的雷冲击电流,由于它的雷电泄放能量大,所以通常装在建筑物入口处。

但是其缺点是残压较高,一般可达2~4kV。

1.2限压型浪涌保护器无电涌出现时为高阻抗,随着电涌电流和电压的增加,阻抗连续变小。

通常采用压敏电阻、抑制二极管作限压型电涌保护器的组件。

可以用于疏导0.4μs的雷电冲击电流,虽然其雷电泄放能量小,但是过电压抑制能力好,用来限制因前级雷电流泄放后,在后级产生的过高电压。

1.3混合型将开关型和限压型原件组合在一起的一种SPD,随着施加的冲击电压特性不同,SPD有时会呈现开关型SPD特性,有时呈现限压型SPD特性,有时同时呈现两种特性。

电压开关型浪涌保护器为间隙放电型器件,其雷电能量泻放能力大,在线路上使用的主要作用是泻放雷电能量;限压型浪涌保护器为压敏电阻器件,其雷电能量泻放能力小,但其过电压抑制能力好,在线路上使用的主要作用是限制过电压。

因为,一般在建筑物入口处选用电压开关型浪涌保护器来泄放雷电能量,然后,在后级电路使用限压型浪涌保护器来限制因前级雷电能量泻放后,在后级线路产生的高过电压。

两种浪涌保护器需配合使用,方能保证配电线路中设备的安全。

二、浪涌保护器的选型安装浪涌保护器的安装位置如图1所示。

在任何两雷电防护区的交界处应装设浪涌保护器。

浪涌保护器NDU1Z-40产品说明书

文件名称 产品说明书文件编号 NDT2920326产品型号及名称NDU1Z-40浪涌保护器版 次 0 实施日期2019/10/15编制/日期 陈博 20191015 审核/日期 霍志强 20191015 批准/日期 段辉 20191015修订记录版次 修订内容 修订日期 修订人员首次发行20191015陈博1、适用范围与用途用于光伏系统直流电源电涌保护器,安全可靠,电网适应能力强,为直流电源端口提供线间、线与地(PE)间保护,用于防止雷电感应过电压造成的损坏。

型号说明ND U 1 - Z / □ /□ / □浪涌 设计 直流 最大放电 最大持续 极数:3P低压电器 保护器 序号 代号 电流Imax: 工作电压Uc:40kA DC600V、DC1000V2、技术参数4、工作环境● 使用频率:50/60Hz。

● 环境温度:-40℃~+70℃● 海拔高度:≤2000m● 接线电压:≤最大持续工作电压Uc● 接线螺钉为M5,标准扭力矩为:2.0 N·m5、接线方式(接线图)6、外形尺寸和安装尺寸7、安装方式模块化结构,可方便地安装在TH35mm×7.5标准导轨上。

8、附件说明无9、使用和维护SPD垂直安装。

用户在产品正常安装、使用及检验条件下,从制造厂发货三年内,产品由于制造质量造成的原因发生损坏或不能正常工作的情况,制造厂无偿为用户更换。

10、注意事项● 接线要确保线路接地可靠,各接线端接线牢固,防止因接线端出现异常发热造成接线端烧毁。

●在工作通电状态下手勿触及产品非绝缘件裸露部分。

● 产品出厂时对接触电极已做处理,不要反复插拔模块或进行调试,由此引起的产品质量问题厂方不予负责。

● 模块失效时(显示窗翻红),需由专职人员进行更换,因私自拆开产品引起的质量问题,责任自负。

● 遥信端子说明:C:公共端,No:常开,Nc:常闭11、订货须知请写明SPD的型号、规格、极数、是否带遥信及订货数量。

浪涌保护器 CSNB-80 系列说明书


1.1 产品特点及参数:
选用优质防雷元件,使用寿命长; 带有过流、过热温控脱扣装置,带有故障失效指示; 漏电流小、响应时间快、残压低; 可插拔式模块化结构设计,模块失效后无需停电即可更换; 35mm 标准导轨安装,安装简单,维护方便; 通过国家专业检测机构的雷电防护 II 类试验。
技术指标
SPD 型号
保护模式:L/N-PE接线示意图
L1 L2 L3 N PE

N





3/5
浪涌保护器说明书 v1.1
山东科信电气有限公司
保护模式:L-N N-PE接线示意图
L1 L2 L3 N PE


空 气 开
Surge Protective De v ice
N-PE

NN N N
1.3 浪涌保护器原理图
4/5
16mm2 25 mm2 端子接线 可选 可选 有(有效:绿--失效:红) 1P、2P、3P、4P 可选
AC220v/380v TN-S/三相五线
阻燃性塑料外壳 108x90x62(mm) 35mm 标准导轨安装
-40℃~+80℃ -40℃~+80℃ 5~95%(无凝露) IP20 不超过 3000m
设计标准 接口 接入导线截面 接入接地线导线截面 接线方式 遥信接点 报警接点 脱离器动作指示 极数 电源 适用电源 电源系统 机械特性 外壳材料 尺 寸(W×H×D) 安装方式 工作环境 操作温度 存储温度 相对湿度 防护等级 海拔高度
2/5
浪涌保护器说明书 v1.1
GB18802.1
山东科信电气有限公司
CSNB-80/AC385-4P
额定电压 Un

浪涌保护器+电涌保护器+SPD的选用指南

浪涌保护器+电涌保护器+SPD的选用指南浪涌是指超出正常工作电压的瞬间过电压。

浪涌保护器,简称SPD(SurgeProtectionDevice),是一种低压配电系统使用的过电压保护器,为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时,浪涌保护器能在极短的时间内导通分流,从而避免浪涌对回路中其它设备的损害,适用于交流50/60HZ,额定电压220V、380V和690V的供电系统中,对间接雷电和直接雷电影响或其他瞬时过压的电涌进行佛户。

1 .浪涌保护器的定义浪涌保护器是当低压电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时,能在极短的时间内导通分流,从而避免浪涌对回路中其他设备的损害的电子装置。

2 .浪涌保护器的类别3 .(I)SPD可以分为电压开关型、限压型及组合型。

电压开关型SPD e在没有瞬时过电压时呈现高阻抗,一旦响应雷电瞬时过电压,其阻抗就突变为低阻抗,允许雷电流通过,也被称为“短路开关型SPD"。

限压型SPD e当没有瞬时过电压时,为高阻抗,但随电涌电流和电压的增加,其阻抗会不断减小,其电流电压特性为强烈非线性,有时被称为"钳压型SPD"。

组合型SPD e由电压开关型组件和限压型组件组合而成,可以显示为电压开关型或限压型或两者兼有的特性,这决定于所加电压的特性。

(2)按冲击试验分类如下:I类浪涌保护器:标称放电电流In,冲击电压1.2/50μs冲击电压和最大冲击电流IimP的试验,Iimp的波形为10∕350μsUp最大4kV(IEC61643-1;IEC60664-1)β口类浪涌保护器:标称放电电流In,冲击电压1.2/50μs冲击电压和最大冲击电流IimP的试验Jimp的波形为8∕25msβm类浪涌保护器:进行混合波合(开路电压1.2/50μs冲击电压,短路电流8/25μs)试验。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第2章技术参数与性能要求 1.技术标准 投标人所提供的箱式变电站应符合下列国家标准的最新版本,并满足本技术规范的要求。 DL/T 403 6-35kV箱式变电站订货技术条件 DL/T 537 高压/低压预装箱式变电站选用导则 GB7251 低压成套开关设备国家标准 GB4208 外壳防护等级(IP代码) DL404 户内交流高压开关柜订货技术条件 GB1094.1~1094.5 电力变压器 GB6451.1 三相油浸式电力变压器技术参数和要求 GB3906 3~35kV交流金属封闭开关设备 GB3309 高压开关设备常温下的机械试验 GB16926 交流高压负荷开关-熔断器组合电器 SDGJ14 导体和电器选择设计技术规定 GB772 高压绝缘子瓷件技术条件 SDJS 高压配电装置设计技术规定 GB/T l5166 交流高压熔断器 GB 3804 3~63kV 交流高压负荷开关 GB4109 高压套管技术条件 GB/T16927.1~2 高电压试验技术

2.箱式变额定参数 2.1 电压 高压侧额定电压: 11kV 低压侧额定电压: 0.69kV 2.2 额定频率: 50Hz 2.3 额定热稳定电流及耐受时间 高压侧: 12.5kA,2s 低压侧: 42kA,3s 2.4 额定动稳定电流值 高压侧: 31.5kA 低压侧: 121kA 2.5 额定绝缘水平 高压侧: 对地及相间 隔离断口间 工频耐压: 42kV 49kV 冲击峰值耐压: 75kV 85kV 低压侧工频耐压: 2500V 2.6 相数: 三相 2.7 10kV系统中性点接地方式:不接地 2.8 柜体防护等级:IP33,室门打开后 IP2X 2.9 变压器降容小于5%

3.箱式变元件技术要求 所有的元件应符合各自相应的标准,其中: ―变压器,应符合GB 1094.1; ―高压开关设备和控制设备,应符合GB 3906和IEC 466; ―低压开关设备和控制设备,应符合GB/T 14048系列标准和GB 7251.1; 3.1 变压器 3.1.1 技术标准 变压器应符合GB1094.1~1094.5《电力变压器》和GB6451.1《三相油浸式电力变压器技术参数和要求》及本技术条件要求。 3.1.2 变压器型式 全封闭、三相、铜质、双绕组、油浸、无载调压、低损耗、全密闭、免维护电力变压器。 3.1.3 技术参数及性能要求 1). 型号: S10-M-800/10 2) . 额定容量: 800kVA 3) . 额定电压:高压 10kV 低压 0.69kV 4) . 最高电压:高压绕组 11kV 5) . 高压分接范围: ±2×2.5% 6) . 相数: 三相 7) . 频率: 50Hz 8) .阻抗电压: U=4.5% 9) .连接组标号: D,yn11 10).绝缘水平: LI75AC35/LI0AC5 11) .冷却方式: 自然冷却 12) .噪音水平: ≤53dB(距外壳0.3m处) 13) .泄漏比距: 2.5cm/kV(最高电压) 14) .空载损耗:  W(满足10型要求) 负载损耗:  W(满足10型要求)

15) .空载电流: 1.2% 16) .负荷系数: >0.95 17) .过负荷能力: 过电流(%) 30 45 60 75 100 允许运行时间(min) 120 80 45 20 10

18).短时工频过电压能力: 电压部位 允许时间 20min 20s 1s 0.1s 相-相 1.1 1.25 1.5 1.58 相-地 1.1 1.25 1.9 2 19) .承受短路能力: 在任何抽头位置下,变压器应能承受外部短路,持续3s,而不致发生部件损坏或绕组变形,短路时绕组平均温度不超过250℃。应提供承受短路能力的校核计算保证书。 20).绝缘等级: ≥F级 21).最高温升: ≥100K 22).温度极限: ≥155℃ 23).局放: ≯5PC 24).线圈材料采用铜导体,硅钢片采用进口冷轧高导磁晶粒取向硅钢片,并采取有效措施避免涡流损失。 磁通密度远低于饱和点;采取有效措施降低铁心振动及降低噪音。使铁芯损耗、励磁电流和噪音水平限制在保证值内,并采取防腐措施,避免锈蚀;铁芯通过可拆卸的连接片接地,在外壳柜体提供双孔接地板。 变压器能够随时投入运行,停止运行后一段时间可不经干燥直接投入,并允许在正常环境温度下,承受80%的突加负载。 25).对配套设备的要求; ①.变压器所有附件清理干净,并在厂内预先组装。 ②.变压器所有外购附件,由投标人选择采用优质产品,并附有相应的产品合格证。提供外购件厂家、型号等,由投标人提供,招标人确认。 ③.变压器所有附件的连接,由投标人负责。 3.1.4油漆要求 变压器外壳应有防腐蚀处理措施。 3.1.5 试验 1). 应按照有关规范及标准进行型式试验。标准型变压器可不再作型式试验,但应提交最近三年内有效的、同电压等级、相同或相近容量的变压器的型式试验报告。 2). 变压器在出厂前应按有关标准进行出厂试验和现场试验,出厂试验方式、要求及试验项目符合GB6450-86规定,型式试验方式及试验项目符合GB6450-86规定。 3.2负荷开关熔断器组合电器(真空) 该元件的选择必须符合GB16926《交流高压负荷开关-熔断器组合电器》的要求。元件配置及参数选择要求能够可靠地保护容量为800kVA,短路电压比为4.5%的10kV油浸变压器。 1) 额定电压: 12kV 2) 负荷开关额定电流: 630A 3) 额定短时耐受电流及时间: 25kA,2s 4) 额定峰值耐受电流: 63kA 5) 熔断器熔体额定电流: 80A 6) 操作方式: 手动操作 7) 熔断器熔断后应能自动连锁跳开负荷开关,以保证设备安全。 3.2.1 负荷开关 除满足上述标准要求外,该元件选择还需GB3804《3.6~40.5kV高压交流负荷开关》的要求。 1)额定电压: 12kV 2)额定电流: 630A 3)额定短时耐受电流及时间: 12.5kA,4s 4)额定短路关合电流: 31.5kA 5)操作方式: 手动操作 6)机械寿命: 10000次 7)满负荷操作: 大于20次 3.2.2 熔断器(SIBA) 1) 额定电压: 12kV 2) 熔体额定电流: 80A(降容后实际电流) 3) 额定开断电流: 31.5kA 4) 熔断器熔断后应能自动连锁跳开负荷开关,以保证设备安全。 3.2.3避雷器 1) 型式:硅橡胶外套无间隙金属氧化锌避雷器 2) 额定电压: 17kV 3) 持续运行电压: 13.6kV 4) 标称放电电流: 5 kA 5) 陡波冲击残压(1/3S,5kA):  51.8kV(peak) 6) 雷电冲击残压(8/20S,5kA):  45.0kV(peak) 7) 操作冲击残压(30/60S,100A):  38.3kV(peak) 8) 直流参考电压(1mA): 25kV 3.2.4低压断路器(施耐德MT12H1) 1) 型式: 抽出式 2) 额定电压: 690V 3) 额定电流: 800A 4) 额定绝缘电压: 1000V 5) 额定冲击耐受电压: 12kV 6) 额定短时耐受电流及时间: 42kA,3s 7) 额定峰值电流: 121kA 8) 电气寿命: 5000 次 9) 机械寿命: 20000 次 10) 控制器: ST40-L4 11) 低压断路器在箱变就地可进行分、合闸操作,同时应满足可通过箱变监控设备在远方进行分、合闸操作 3.2.5 浪涌保护器(TH-FD/3/690) 1) 额定工作电压: 690V 2) 保护等级: B+C级防雷防浪涌保护 3) 雷电测试电流(10/350)uS: 100kA 4) 额定放电电流(8/20)uS: 150kA 5) 保护电平: 2.5kV 6) 温度范围: -45℃-+80℃ 7) 保护熔丝应由浪涌保护器厂家配套提供。

3.6 箱式变自用电 投标人根据实际需要配置箱式变电站内部自用电源设备,包括照明、通风(如有)、加热除湿等,还应提供1路监控设备电源。箱式变自用电源容量应满足上述设备供电要求并留有一定量的备用容量,箱变自用电相关设备如刀熔开关、单相变压器、低压微断、插座等由投标人考虑,并提供清单及报价。

4.箱式变结构 所有设备均安装在箱变内,各室之间采用隔板隔成独立的小室,变压器室两侧开有小门,可方便维修人员维护。箱体采用自然通风或强制通风,并采取必要的隔热措施,以保证在正常的环境温度下,所有电器元件的允许温升不超过国家有关规定的允许温升。配备照明、除湿加热器、备用电源插座等,照明灯具的形式和高度应满足国标要求。 4.1 箱变骨架及外壳表面材料 箱变骨架结构采用经镀锌处理的槽钢和角钢制造,以保证其具有足够的机械强度和抗腐蚀性。外壳采用玻纤水泥,外露表面不见螺纹连接或铆接痕迹或不锈钢铆接,外观色彩由投标人与招标人商定。 4.2 箱壳防护等级: IP33 4.3 强度和刚度: 箱体外壳应有足够的机械强度和刚度,在起吊、运输和安装时不应变形或损坏。 4.4 防腐、防锈及防潮 箱体基座和所有外露金属件均应进行防腐、防锈处理,并喷涂耐久的防护层。箱体的内壁和隔板如采用金属材料,亦应进行防锈处理和喷涂防护层,箱体内设防凝露装置,以避免内部元件发生凝露。箱式变电站可转动连接部分应设密封装置,使其具有良好的防潮能力。 箱变内应配置国产自动温湿度控制装置。 4.5 防火性能 箱式变外壳结构中采用的材料应具备防止外部或内部着火的性能,材料应是不可燃的。 4.6 防误操作
