初中电路图专题复习-练习一、单选题（每题3分，共36分）1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是 （ ）A ．只有L 1发光B ．只有L 2发光C ．L 1 、L 2都发光D ．L 1 、L 2都不发光2、如图四个电路图中，与下面实物图对应的是（ ）3、如图所示的电路 ，下列分析正确的是 （ ）A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （ ）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ） A ．安全用电的原则是不接触低压带电体，不靠近高压带电体 B ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是 （ ）A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限 7、图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后 （ ）A ．L 1发光，L 2不发光B ．L 1不发光，L 2发光L 2 L 1L 2 L 1 L 2 L 1 L 2 L 1 A DC B L 2 L 1 S 1 S 3 S 2C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光8、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( )A 、家用电器不能工作B 、家用电器的寿命会缩短C 、人接触家用电器时可能发生触电事故D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
电路图专题练习(三)--- 根据题意作电路图并连接实物图
电路图专题练习(三)--- 根据题意作电路图并连接实物图1．如图所示的电路中，请用笔画线代替导线按要求连接电路，要求：两灯并联；电流表测通过灯L 1的电流；开关控制灯L 1 \ L 2 。
2．请将图中的实物按要求连接成电路图。
要求：两灯泡串联，电压表测L 2的电压。
3.根据以下要求，完成下图中的实物连接图。
要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。
并在右边画出它的电路图。
4、用线条代替导线，将图中的电器元件连成电路。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组5、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯。
6、根据图所示，要求Ll 、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．7、如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A ，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
8.用电压表测小灯泡两端电压，用电流表测通过小灯泡的电流，滑动变阻器与小灯泡串联，滑片P 向右移动时小灯泡变亮。
（1）根据要求在虚线框中画出电路图；（2）根据电路图将图所示的实物连起来。
9、将图中的元件用笔画线连接起来，要求：两节干电池串联，电灯L 1与L 2串联，电压表V 1测L 1两端的电压，V 2测L 2两端的电压。
（先画出电路图）S 1S 2 S 310、两盏灯L1、L2，一只电流表、一滑动变阻器、电源及开关各一个，要求：L1和L2并联；电流表测L2的电流，滑动变阻器只控制灯L1的电流，开关能控制灯L1、L2。
（1）在实线框内画出满足要求的电路图；（2）在图15所示的元件中，用笔画线代替导线，按电路图连接图示的实物。
11.用笔画线表示导线，完成图甲中的电路连线。
电路图练习题及答案
电路图练习题及答案一、基本电路元件识别1. 判断下列元件的名称及其功能：图1所示的元件是______，其作用是______。
图2所示的元件是______，其作用是______。
图3所示的元件是______，其作用是______。
2. 下列电路图中，哪些是串联电路？哪些是并联电路？图4所示的电路是______电路。
图5所示的电路是______电路。
图6所示的电路是______电路。
二、简单电路分析1. 分析下列电路图，求出各支路的电流和电压：图7所示的电路中，电流I1=______，电压U1=______。
图8所示的电路中，电流I2=______，电压U2=______。
图9所示的电路中，电流I3=______，电压U3=______。
2. 下列电路图中，判断哪些元件处于通路状态？哪些处于断路状态？图10所示的电路中，元件A的状态是______。
图11所示的电路中，元件B的状态是______。
图12所示的电路中，元件C的状态是______。
三、复杂电路分析1. 分析下列电路图，求出等效电阻及各支路电流：图13所示的电路中，等效电阻R=______，电流I1=______，电流I2=______。
图14所示的电路中，等效电阻R=______，电流I1=______，电流I2=______。
图15所示的电路中，等效电阻R=______，电流I1=______，电流I2=______。
2. 下列电路图中，求出电源的输出功率及各元件的功率消耗：图16所示的电路中，电源输出功率P=______，元件A的功率消耗P1=______。
图17所示的电路中，电源输出功率P=______，元件B的功率消耗P2=______。
图18所示的电路中，电源输出功率P=______，元件C的功率消耗P3=______。
四、实际电路应用1. 根据下列实际电路图，分析其工作原理：图19所示的电路用于______，其工作原理是______。
电路图专题练习及答案
1、 2、
3、 4、

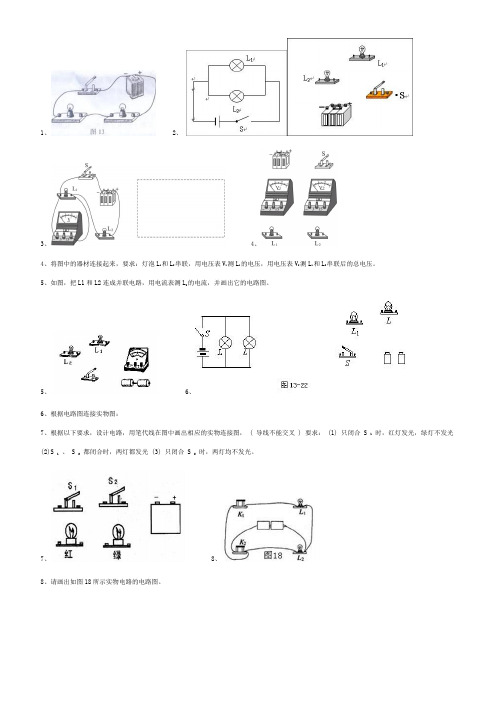

4、将图中的器材连接起来，要求：灯泡L1和L2串联，用电压表V1测L1的电压，用电压表V2测L1和L2串联后的总电压。
5、如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。
5、 6、
6、根据电路图连接实物图：
7、根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图， ( 导线不能交叉 ) 要求： (1) 只闭合 S 1 时，红灯发光，绿灯不发光
(2)S 1 、 S 2 都闭合时，两灯都发光 (3) 只闭合 S 2 时，两灯均不发光。
7、 8、
8、请画出如图18所示实物电路的电路图。
1、 2、
3、 4、
5、 6、
7、15 、 8、
电路连接练习题

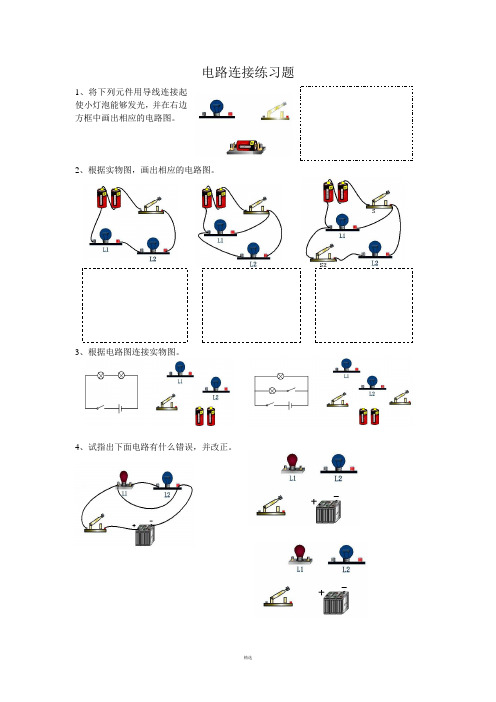

电路连接练习题1、将下列元件用导线连接起来使小灯泡能够发光，并在右边方框中画出相应的电路图。
