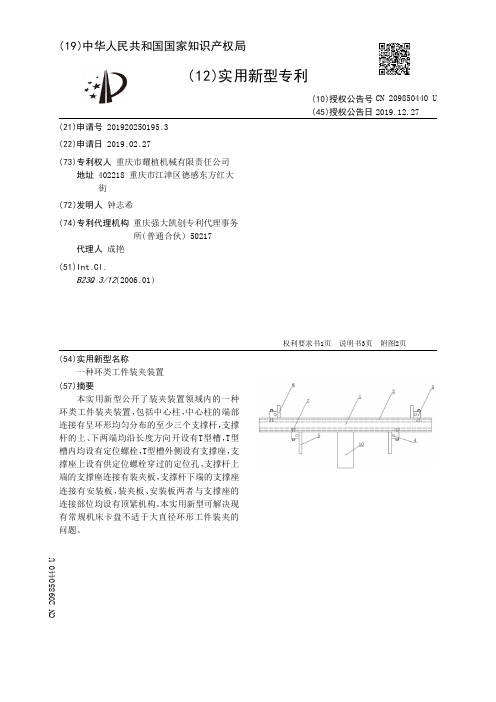

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920250195.3(22)申请日 2019.02.27(73)专利权人 重庆市耀植机械有限责任公司地址 402218 重庆市江津区德感东方红大街(72)发明人 钟志希 (74)专利代理机构 重庆强大凯创专利代理事务所(普通合伙) 50217代理人 成艳(51)Int.Cl.B23Q 3/12(2006.01)(54)实用新型名称一种环类工件装夹装置(57)摘要本实用新型公开了装夹装置领域内的一种环类工件装夹装置，包括中心柱，中心柱的端部连接有呈环形均匀分布的至少三个支撑杆，支撑杆的上、下两端均沿长度方向开设有T型槽，T型槽内均设有定位螺栓，T型槽外侧设有支撑座，支撑座上设有供定位螺栓穿过的定位孔，支撑杆上端的支撑座连接有装夹板，支撑杆下端的支撑座连接有安装板，装夹板、安装板两者与支撑座的连接部位均设有顶紧机构。
本实用新型可解决现有常规机床卡盘不适于大直径环形工件装夹的问题。
权利要求书1页 说明书3页 附图2页CN 209850440 U 2019.12.27C N 209850440U权 利 要 求 书1/1页CN 209850440 U1.一种环类工件装夹装置，其特征在于：包括中心柱，中心柱的端部连接有呈环形均匀分布的至少三个支撑杆，支撑杆的上、下两端均沿长度方向开设有T型槽，T型槽内均设有定位螺栓，T型槽外侧设有支撑座，支撑座上设有供定位螺栓穿过的定位孔，支撑杆上端的支撑座连接有装夹板，支撑杆下端的支撑座连接有安装板，装夹板、安装板两者与支撑座的连接部位均设有顶紧机构。
2.根据权利要求1所述的一种环类工件装夹装置，其特征在于：所述支撑座的侧端设有凹槽，凹槽的开口背离定位孔设置，所述顶紧机构包括装夹板、安装板的侧壁上均向外凸出形成的推块，推块插设在凹槽内，推块与凹槽之间设有推力件，凹槽侧壁上设有锁紧件。
【CN209520624U】一种数控铣床夹具【专利】
(74)专利代理机构 北京盛凡智荣知识产权代理 有限公司 11616
代理人 梁永昌
(51)Int .Cl . B23Q 3/06(2006 .01)
(10)授权公告号 CN 209520624 U (45)授权公告日 2019.10.22
( 54 )实用新型名称 一种数控铣床夹具
( 57 )摘要 本实用新型涉及一种数控铣床夹具，包括接
实用新型内容 [0003] 本实用新型的目的在于提供一种数控铣床夹具，以解决上述技术问题，为实现上 述目的本实用新型采用以下技术方案： [0004] 一种数控铣床夹具，包括接床底座、转轮、夹持装置，所述夹持装置固定在转轮上， 所述转轮设在接床底座上 ，所述夹持装置由 夹持台 、推柄、电 机、夹持块、电 机固定盒 ，所述 电机固定盒设有两个，分别设在夹持台两端，且电机固定盒与夹持台一体成型，所述电机固 定在电机固定盒内，所述推柄连接在电机前端，所述夹持块固定在推柄前端。 [0005] 在上述技术方案基础上，所述转轮分为上轮和下轮，所述上轮与夹持装置一体成 型，所述下轮与接床底座一体成型。 [0006] 在上述技术方案基础上，所述夹持台中间开有固定销孔，所述转轮的上轮顶部设 有固定销，所述固定销穿过固定销孔固定在上轮。 [0007] 在上述技术方案基础上，所述接床底座两端开有座槽。 [0008] 在上述技术方案基础上，所述接床底座、转轮、夹持装置均有高强度合金钢材料制 成。 [0009] 与现有技术相比 ，本实用新型具有以下优点：本实用新型利既优化铣床夹具的设 计 ，改变手动机械夹持的 传统 ，改进为机械夹持的 原理 ，使得夹持的 牢固性得到提升 ，避免 铣床工作是震动导致夹持物的松动，设备独特增加转轮，进一步的增加设备的定位操作实 用性，采用高强度合金钢，牢固耐用，宜推广使用。
【CN209632153U】一种立式加工中心夹具【专利】

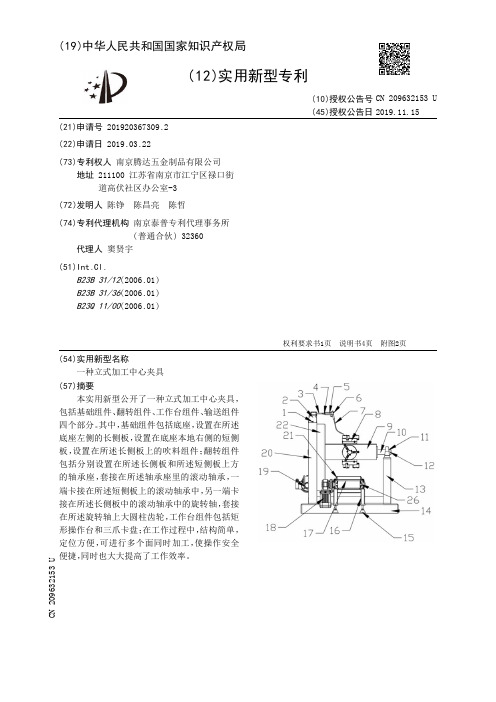

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920367309.2(22)申请日 2019.03.22(73)专利权人 南京腾达五金制品有限公司地址 211100 江苏省南京市江宁区禄口街道高伏社区办公室-3(72)发明人 陈铮 陈昌亮 陈哲 (74)专利代理机构 南京泰普专利代理事务所(普通合伙) 32360代理人 窦贤宇(51)Int.Cl.B23B 31/12(2006.01)B23B 31/36(2006.01)B23Q 11/00(2006.01)(54)实用新型名称一种立式加工中心夹具(57)摘要本实用新型公开了一种立式加工中心夹具，包括基础组件、翻转组件、工作台组件、输送组件四个部分。
其中，基础组件包括底座，设置在所述底座左侧的长侧板，设置在底座本地右侧的短侧板，设置在所述长侧板上的吹料组件；翻转组件包括分别设置在所述长侧板和所述短侧板上方的轴承座，套接在所述轴承座里的滚动轴承，一端卡接在所述短侧板上的滚动轴承中，另一端卡接在所述长侧板中的滚动轴承中的旋转轴，套接在所述旋转轴上大圆柱齿轮，工作台组件包括矩形操作台和三爪卡盘；在工作过程中，结构简单，定位方便，可进行多个面同时加工，使操作安全便捷，同时也大大提高了工作效率。
权利要求书1页 说明书4页 附图2页CN 209632153 U 2019.11.15C N 209632153U权 利 要 求 书1/1页CN 209632153 U1.一种立式加工中心夹具，其特征是，包括：基础组件，包括底座，设置在所述底座一侧的长侧板，设置在底座本体另一侧的短侧板，以及设置在所述长侧板上的吹料组件；翻转组件，包括分别设置在所述长侧板上和所述短侧板上方的一组轴承座，套接在所述轴承座里的滚动轴承，一端卡接在所述短侧板上的滚动轴承中、另一端卡接在所述长侧板中的滚动轴承中的旋转轴，套接在所述旋转轴上大圆柱齿轮，与所述大圆柱齿轮啮合的小圆柱齿轮，套接于在所述小圆柱齿轮上的输出轴，以及与所述输出轴动力连接的翻转电机；工作台组件，包括固定套接在旋转轴上的矩形操作台，以及设置在所述矩形操作台上四个侧面的三爪卡盘；输送组件，包括设置在翻转组件下方的输送带，设置在所述输送带下方的支撑柱，设置在所述支撑柱下方并与底座固定连接的支撑座，设置在所述输送带两端的电机轴，以及设置在所述输送带一端的输送电机。
【CN209648166U】机械加工夹具【专利】
机械加工夹具
技术领域 [0001] 本实用新型属于机械加工技术领域，具体涉及一种机械加工夹具。
背景技术 [0002] 夹具是机械制造过程中用来固定加工对象，使之占有正确的位置，以接受施工或 检测的装置。随着科技的不断发展，机械加工领域所加工的工件也逐渐更为复杂，因此衍生 出了各种机械加工夹具。 [0003] 但针对个性化的需求，现有机械加工夹具仍然难以满足。在需要将多个侧面都进 行加工的长条形工件，现有机械加工夹具具有反复拆卸安装的问题，操作繁琐，耗时耗力。
5 .根据权利要求1所述的机械加工夹具，其特征在于，所述轴状夹具贯穿所述夹具板， 所述夹具板在所述轴状夹具中夹置腔的通孔一侧设有凹槽，所述轴状夹具中夹置腔一侧端 部与所述夹具板的凹槽 相对应卡住 ，所述 轴状夹具的 另一 侧上设有第二卡簧 ，使轴状夹具 轴向固定在所述夹具板上，所述轴状夹具在所述夹具板的内部周向固定贯穿一齿轮。
2 .根据权利要求1所述的机械加工夹具，其特征在于，所述传动轴位于所述固定板的两 侧设有凹槽，设有第一卡簧与凹槽进行配合来轴向固定所述传动轴的位置。
3 .根据权利要求1所述的机械加工夹具，其特征在于，所述传动轴穿出所述底座一端的 部分为六棱柱状，且其上可拆卸安装有转动扳手。
4 .根据权利要求1所述的机械加工夹具，其特征在于，所述夹具板为阶梯状，设有工件 放置台。
代理人 王程远
(51)Int .Cl . B23Q 3/06(2006 .01)
(10)授权公告号 CN 209648166 U (45)授权公告日 2019.11.19
( 54 )实用新型名称 机械加工夹具
( 57 )摘要 本实用新型属于机械加工技术领域，具体涉
及一 种机械 加工夹具 ，包括底座 ，所述底座设有 导轨 ，所述底座上通过导轨安装有两夹具板 ，所 述底座内部设有传动轴，所述传动轴穿出所述底 座一端 ，且穿出部分连接驱 动装置 ，两所述夹具 板与所述传动轴可进行螺旋传动，所述夹具板上 部内轴向固定可转动设有轴状夹具，所述轴状夹 具两端设有夹置腔和转动轴，所述转动轴上设有 摇把 ，所述 轴状夹具外表面设有齿轮 ，所述夹具 板的顶部设有通口 ，所述夹具板的顶部设有锁固 闸把，所述锁固闸把设有与所述齿轮相对应的固 定齿 ，所述锁固闸 把进行锁固时 。本实 用新型的 产品有效解决了对长条形工件的多个侧面进行 加工时需要反复拆卸安装的问题 ，提高加工效 率。

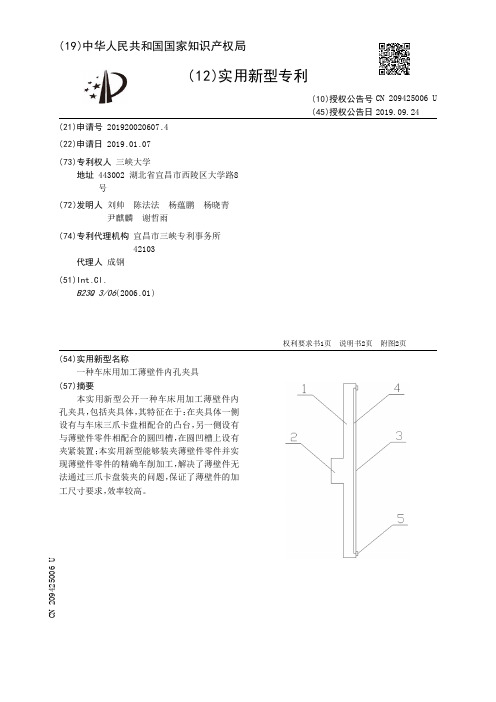

【CN209425006U】一种车床用加工薄壁件内孔夹具【专利】
权利要求书1页 说明书2页 附图2页
CN 209425006 U
CN 209425006 U
权 利 要 求 书
1/1 页
1 .一种车床用加工薄壁件内孔夹具，包括夹具体（1），其特征在于：在夹具体（1）一侧设 有与车床三爪卡盘相配合的凸台（2），另一侧设有与薄壁件零件（3）相配合的圆凹槽（4），在 圆凹槽（4）上设有夹紧装置（5）。
3
CN 209425006 U
说 明 书
2/2 页
[0015] 本实施例工作原理如下：具体使用时，把加工好的外圆尺寸薄壁件零件3装夹在夹 具体1的圆凹槽4内，拧紧夹紧螺栓5 .1，再把凸台2装夹在车床三爪卡盘里，就可以对薄壁件 零件3进行编程加工了。 [0016] 本实用新型能够装夹薄壁件零件并实现薄壁件零件的精确车削加工，解决了薄壁 件无法通过三爪卡盘装夹的问题，保证了薄壁件的加工尺寸要求，效率较高。 [0017] 上述的实施例仅为本实用新型的优选技术方案，而不应视为对于本实用新型的限 制，本申请中的实施例及实施例中的特征在不冲突的情况下，可以相互任意组合。本实用新 型的保护范围应以权利要求记载的技术方案，包括权利要求记载的技术方案中技术特征的 等同替换方案为保护范围。即在此范围内的等同替换改进，也在本实用新型的保护范围之 内。
代理人 成钢
(51)Int .Cl . B23Q 3/06(2006 .01)
(10)授权公告号 CN 209425006 U (45)授权公告日 2019.09.24
( 54 )实用新型名称 一种车床用加工薄壁件内孔夹具
( 57 )摘要 本实 用新型公 开一 种车 床 用加工薄壁件内
孔夹具，包括夹具体，其特征在于：在夹具体一侧 设有与车床三爪卡盘相配合的凸台 ，另一侧设有 与薄壁件零件相配合的圆凹槽，在圆凹槽上设有 夹紧装置；本实用新型能够装夹薄壁件零件并实 现薄壁件零件的精确车削加工，解决了薄壁件无 法通过三爪卡盘装夹的问题，保证了薄壁件的加 工尺寸要求，效率较高。
【CN209919043U】一种电火花加工正六边形孔的主轴执行装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920663992.4(22)申请日 2019.05.10(73)专利权人 哈尔滨理工大学地址 150080 黑龙江省哈尔滨市南岗区学府路52号(72)发明人 解宝成 刘建国 陈永秋 (51)Int.Cl.B23H 3/04(2006.01)B23H 9/14(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种电火花加工正六边形孔的主轴执行装置(57)摘要一种电火花加工正六边形孔的主轴执行装置，属于电火花加工领域。
解决了电火花成形加工中蚀除产物排出效果差，放电状态不稳定等问题。
利用该装置进行加工时，勒洛五边形电极做自转运动和绕正六边形套筒心轴做公转运动，其复合运动轨迹是一个正六边形，从而使具有勒洛五边形截面的工具电极在电火花加工中扫掠一个正六边形区域。
由于勒洛五边形电极的自转和公转运动，电火花加工过程中产生的蚀除产物可随着勒洛五边形电极的运动及工作液的流动带出加工间隙，有利于蚀除产物的排出，可显著提高深正六边形孔的加工效率。
该装置主要用于加工正六边形孔。
权利要求书1页 说明书3页 附图3页CN 209919043 U 2020.01.10C N 209919043U权 利 要 求 书1/1页CN 209919043 U1.一种电火花加工正六边形孔的主轴执行装置，其特征在于，该装置包括支撑板（1）、直流电机（2）、电机支架（3）、万向联轴器（4）、勒洛五边形凸轮（5）、正六边形套筒（6）、莫氏锥度电极夹具（7）、勒洛五边形电极（8）；直流电机（2）主轴、万向联轴器（4）、勒洛五边形凸轮（5）、莫氏锥度电极夹具（7）、勒洛五边形电极（8）从上至下依次同轴安装；莫氏锥度电极夹具（7）和勒洛五边形电极（8）采用莫氏锥度配合连接；勒洛五边形电极（8）为石墨电极，采用高速铣削加工方法进行制备；勒洛五边形凸轮（5）和正六边形套筒（6）均采用热喷涂技术进行耐磨性处理。
【CN209986633U】一种便捷数控复合加工中心【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920591403.6(22)申请日 2019.04.27(73)专利权人 苏州沙特卡铸造有限公司地址 215143 江苏省苏州市相城区黄埭镇潘阳工业园春旺路
(72)发明人 华国 龚有高 (74)专利代理机构 广州市红荔专利代理有限公司 44214代理人 关家强
(51)Int.Cl.B23Q 11/00(2006.01)
B23Q 11/10(2006.01)
(54)实用新型名称一种便捷数控复合加工中心(57)摘要本实用新型涉及一种便捷数控复合加工中心，包括机体，所述机体顶部左侧固定设置有主轴箱，所述主轴箱右侧连接有三爪卡盘，所述主轴箱顶部固定设置有数控面板，所述机体内腔左侧固定安装有驱动电机，所述驱动电机通过皮带与主轴箱转轴连接，所述机体顶部一侧开设有移动槽，所述移动槽内设置有滚轴丝杆，所述滚轴丝杆右端固定连接有伺服电机，所述移动槽顶部滑动设置有移动座，所述移动座底部通过螺母与滚轴丝杆连接，所述移动座顶部固定设置有回转刀架，所述机体顶部右侧固定设置有尾座，所述机体内腔设置有导流板，可以对刀具加工位置进行冲洗冷却，避免了刀具温度过高造成刀具磨损严重，提高了刀具的使用寿命。
权利要求书1页 说明书3页 附图2页CN 209986633 U2020.01.24
CN 209986633 U1.一种便捷数控复合加工中心，包括机体(1)，其特征在于：所述机体(1)顶部左侧固定设置有主轴箱(2)，所述主轴箱(2)右侧连接有三爪卡盘(3)，所述主轴箱(2)顶部固定设置有数控面板(4)，所述机体(1)内腔左侧固定安装有驱动电机(5)，所述驱动电机(5)通过皮带(6)与主轴箱(2)转轴连接，所述机体(1)顶部一侧开设有移动槽(7)，所述移动槽(7)内设置有滚轴丝杆(8)，所述滚轴丝杆(8)右端固定连接有伺服电机(9)，所述移动槽(7)顶部滑动设置有移动座(10)，所述移动座(10)底部通过螺母(11)与滚轴丝杆(8)连接，所述移动座(10)顶部固定设置有回转刀架(12)，所述机体(1)顶部右侧固定设置有尾座(13)，所述机体(1)内腔设置有导流板(14)，所述导流板(14)下方设置有蓄水池(15)，所述蓄水池(15)一侧设置有金属过滤筒(16)，所述蓄水池(15)另一侧固定安装有水泵(17)，所述水泵(17)上固定连接有导水软管(18)，所述移动座(10)一侧固定连接有连接杆(19)，所述导水软管(18)顶端与连接杆(19)连接，所述导水软管(18)顶部连接有喷嘴(20)。2.根据权利要求1所述的一种便捷数控复合加工中心，其特征在于：所述驱动电机(5)输出轴贯穿机体(1)固定设置有第一皮带轮(21)，所述主轴箱(2)转轴贯穿主轴箱(2)固定设置有第二皮带轮(22)，所述皮带(6)套设于第一皮带轮(21)、第二皮带轮(22)外侧，且所述皮带(6)外侧设置有防护罩。3.根据权利要求1所述的一种便捷数控复合加工中心，其特征在于：所述三爪卡盘(3)的中轴线与尾座(13)处于同一直线上。4.根据权利要求1所述的一种便捷数控复合加工中心，其特征在于：所述导流板(14)倾斜设置，且所述导流板(14)上均开设有导流槽，所述金属过滤筒(16)位于移动槽(7)下方。5.根据权利要求1所述的一种便捷数控复合加工中心，其特征在于：所述蓄水池(15)内固定设置有过滤网(23)，且所述水泵(17)与蓄水池(15)连接处设置有过滤头。6.根据权利要求1所述的一种便捷数控复合加工中心，其特征在于：所述机体(1)顶部一侧固定设置有滑板(24)，所述连接杆(19)移动端插入滑板(24)内，且所述连接杆(19)上固定设置有套管(25)，所述导水软管(18)贯穿套管(25)。
【CN209842935U】一种数控机床进给的实训装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920543796.3(22)申请日 2019.04.19(73)专利权人 张红地址 528400 广东省中山市东区博爱七路25号(72)发明人 张红 赵长明 郑伟鸿 (74)专利代理机构 中山市科创专利代理有限公司 44211代理人 何卓南(51)Int.Cl.G09B 9/00(2006.01)G09B 23/18(2006.01)(54)实用新型名称一种数控机床进给的实训装置(57)摘要本实用新型公开了一种数控机床进给的实训装置，其在一块电绝缘板体上设置交流断路器、手动操控开关模块、AC/AC变压器模块、整流模块、脉冲发生器、步进电机驱动器、步进电机，便于进行实训操作如进行导线连接、通过万用表进行线路通断检测等；具体进行电源通断控制时，本案通过按动常开型自复位按钮开关以使手动操控开关模块接通和通过按动常闭型自复位按钮开关以使手动操控开关模块断开，操作后，常开型自复位按钮开关和常闭型自复位按钮开关都能够自动复位，以便于下一次操作，其实训方便。
权利要求书1页 说明书3页 附图1页CN 209842935 U 2019.12.24C N 209842935U权 利 要 求 书1/1页CN 209842935 U1.一种数控机床进给的实训装置，其特征在于在一块电绝缘板体上设置通过导线顺次电连接的交流断路器(1)、手动操控开关模块(2)、AC/AC变压器模块(3)、整流模块(4)、脉冲发生器(5)、步进电机驱动器(6)、步进电机(7)，所述步进电机驱动器(6)的电源输入端与所述AC/AC变压器模块(3)电源输出端电连接，所述手动操控开关模块(2)包括有继电器线圈(KM1)、受所述继电器线圈(KM1)吸合而接通的继电器第一开关(KM1-1)和继电器第二开关(KM1-2)、用于控制所述继电器第一开关(KM1-1)接通的常开型自复位按钮开关(K1)、以及用于控制所述继电器第一开关(KM1-1)断开的常闭型自复位按钮开关(K2)，所述继电器第一开关(KM1-1)串联在所述交流断路器(1)与所述AC/AC变压器模块(3)之间，所述常闭型自复位按钮开关(K2)一端与所述交流断路器(1)一输出端电连接，所述常闭型自复位按钮开关(K2)另一端与所述常开型自复位按钮开关(K1)一端、继电器第二开关(KM1-2)一端相电连接，所述常开型自复位按钮开关(K1)另一端与所述继电器第二开关(KM1-2)另一端、继电器线圈(KM1)一端相电连接，所述继电器线圈(KM1)另一端与所述交流断路器(1)另一输出端电连接。
【CN209919473U】一种新型刀具钝化机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920234289.1(22)申请日 2019.02.25(73)专利权人 浙江工业大学地址 310014 浙江省杭州市下城区朝晖六区潮王路18号(72)发明人 文东辉 肖燏婷 许鑫祺 沈思源 (74)专利代理机构 杭州斯可睿专利事务所有限公司 33241代理人 王利强(51)Int.Cl.B24B 1/04(2006.01)B24B 31/00(2006.01)B24B 31/12(2006.01)B24B 47/12(2006.01)B24B 3/00(2006.01)(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称一种新型刀具钝化机(57)摘要一种新型刀具钝化机，包括电机、电机固定板、大旋转轴、轴承、轴承固定座、旋转盘、大齿轮、小齿轮、联轴器、小旋转轴、超声波换能器、超声波变幅杆、弹簧夹头、磨料桶和整体框架，电机安装在固定板上，固定板安装在整体框架上，电机的输出轴与大旋转轴通过联轴器相连接，大旋转轴通过轴承和轴承固定座固定在固定板上，旋转盘通过螺纹连接与大旋转轴连接，小齿轮与小旋转轴连接，大齿轮与至少两个小齿轮啮合，同时大齿轮通过推力球轴承安置于旋转盘上，大齿轮处于禁止状态，小旋转轴通过联轴器与超声波换能器和超声波变幅杆连接在一起，弹簧夹头与超声波变幅杆相连；磨料桶位于旋转盘下方且两者同轴心。本实用新型钝化效果较好、钝化效率较高。
权利要求书1页 说明书2页 附图2页CN 209919473 U2020.01.10
CN 209919473 U1.一种新型刀具钝化机，其特征在于：所述钝化机包括电机、电机固定板、大旋转轴、轴承、轴承固定座、旋转盘、大齿轮、小齿轮、联轴器、小旋转轴、超声波换能器、超声波变幅杆、弹簧夹头、磨料桶和整体框架，所述电机安装在固定板上，所述固定板安装在整体框架上，电机的输出轴与大旋转轴通过联轴器相连接，大旋转轴通过轴承和轴承固定座固定在固定板上，旋转盘通过螺纹连接与大旋转轴连接，小齿轮与小旋转轴连接，大齿轮与至少两个小齿轮啮合，同时大齿轮通过推力球轴承安置于旋转盘上，大齿轮与轴承固定座固定，小旋转轴通过联轴器与超声波换能器和超声波变幅杆连接在一起，用于对刀具夹持的弹簧夹头与超声波变幅杆相连；所述磨料桶位于旋转盘下方且两者同轴心。2.如权利要求1所述的新型刀具钝化机，其特征在于：三个导电滑环分别固定在大旋转轴和小旋转轴上。3.如权利要求1或2所述的新型刀具钝化机，其特征在于：所述至少两个小齿轮等圆弧间隔布置在大齿轮的外圈。4.如权利要求1或2所述的新型刀具钝化机，其特征在于：所述大齿轮通过齿轮固定板与轴承固定座固定。5.如权利要求1或2所述的新型刀具钝化机，其特征在于：所述整体框架为铝型材支架。
【CN209774080U】一种数控车床用多功能工件夹具【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920291242.9(22)申请日 2019.03.06(73)专利权人 成都锐力锋工具有限公司地址 610000 四川省成都市龙泉驿区东航路215号(72)发明人 李泽伟 (74)专利代理机构 成都正华专利代理事务所(普通合伙) 51229代理人 李蕊(51)Int.Cl.B23Q 3/08(2006.01)B23Q 1/25(2006.01)(54)实用新型名称一种数控车床用多功能工件夹具(57)摘要本实用新型公开了一种数控车床用多功能工件夹具，涉及机械加工装置领域，针对现有的使用不便问题，现提出如下方案，其包括机床主体，所述机床主体内套接有工作套，所述工作套内固定连接有多个第一液压缸，所述第一液压缸的输出端通过螺栓固定连接有挤压套，所述挤压套内固定镶嵌有多个压力传感器，多个所述挤压套之间连接有加工主体，所述工作套的底端固定连接有第二液压缸，所述第二液压缸的输出端通过螺栓固定连接有连接块，所述连接块远离第二液压缸的一侧通过轴承转动连接有旋转轴。
本实用新型结构简单，使用方便，可以很好的适用不同的加工主体，实现夹具可以适应不同的加工需要，使用方便。
权利要求书1页 说明书2页 附图2页CN 209774080 U 2019.12.13C N 209774080U权 利 要 求 书1/1页CN 209774080 U1.一种数控车床用多功能工件夹具，包括机床主体(1)，其特征在于，所述机床主体(1)内套接有工作套(2)，所述工作套(2)内固定连接有多个第一液压缸(3)，所述第一液压缸(3)的输出端通过螺栓固定连接有挤压套(4)，所述挤压套(4)内固定镶嵌有多个压力传感器(6)，多个所述挤压套(4)之间连接有加工主体(5)，所述工作套(2)的底端固定连接有第二液压缸(9)，所述第二液压缸(9)的输出端通过螺栓固定连接有连接块(10)，所述连接块(10)远离第二液压缸(9)的一侧通过轴承转动连接有旋转轴(11)，且旋转轴(11)的另一端与加工主体(5)相连接，所述工作套(2)的内壁通过螺栓固定连接有多个激光测距仪(7)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920214809.2
(22)申请日 2019.02.20
(73)专利权人 江苏文光模具技术有限公司
地址 212325 江苏省镇江市丹阳市访仙镇
窦庄开发区永兴路2号
(72)发明人 蒋桢锋 卢建生 陈栗 戎煜
邬新桥 袁建辉 束伟军 彭华斌
周宝友 吴伟康
(51)Int.Cl.
B23Q 3/06
(2006.01)
(54)实用新型名称
数控机床加工四方形工件的新型装夹工具
(57)摘要
一种数控机床加工四方形工件的新型装夹
工具，由定位底板Ⅰ（1）、定位底板Ⅱ（2）、定位底
板Ⅲ（3）、T型螺母（4）、压板（6）、压板螺丝（7）和
底板固定螺丝（8）组成，其特征在于：所述的定位
底板Ⅰ（1）、定位底板Ⅱ（2）用底板固定螺丝（8）和
T型螺母（4）紧固在数控机床工作台面上，打表取
直使定位底板Ⅰ（1）、定位底板Ⅱ（2）的定位边与X
轴和Y轴平行，方形工件（5）上机直角边两边紧贴
定位底板Ⅰ（1）与定位底板Ⅱ（2）的定位边。本实
用新型，通过第一块方形工件加工前的操作，后
期的工件装夹可省略打表和找工件坐标，节约工
件上机时间，本结构简单易行，成本低廉。
权利要求书1页 说明书2页 附图1页
CN 209919346 U
2020.01.10
C
N
2
0
9
9
1
9
3
4
6
U
1.一种数控机床加工四方形工件的新型装夹工具，由定位底板Ⅰ（1）、定位底板Ⅱ（2）、
定位底板Ⅲ（3）、T型螺母（4）、压板（6）、压板螺丝（7）和底板固定螺丝（8）组成，其特征在于：
所述的定位底板Ⅰ（1）、定位底板Ⅱ（2）用底板固定螺丝（8）和T型螺母（4）紧固在数控机床工
作台面上，打表取直使定位底板Ⅰ（1）、定位底板Ⅱ（2）的定位边与X轴和Y轴平行，定位底板
Ⅲ（3）按方形工件（5）的尺寸用底板固定螺丝固定在数控机床工作台面上，方形工件（5）上
机直角边两边紧贴定位底板Ⅰ（1）与定位底板Ⅱ（2）的定位边，使用压板（6）固定方形工件
（5），压板螺丝（7）固定在定位底板Ⅰ（1）和定位底板Ⅲ（3）上，且定位底板Ⅰ（1）、定位底板Ⅱ
（2）和定位底板Ⅲ（3）的工件安放面水平高度一致。
2.根据权利要求1所述的一种数控机床加工四方形工件的新型装夹工具，其特征在于：
所述的定位底板Ⅰ（1）、定位底板Ⅱ（2）、定位底板Ⅲ（3）的材料采用Cr12或SKD11，硬度为
HRC50~55，定位底板Ⅰ（1）与定位底板Ⅲ（3）各加工一排压板螺丝固定孔，压板螺丝固定孔间
距在25~30mm之间。
3.根据权利要求1所述的一种数控机床加工四方形工件的新型装夹工具，其特征在于：
所述的T型螺母（4）材质为45#，T型螺母（4）尺寸比数控机床的T型槽小0.5mm，便于T型螺母
（4）在T型槽内移动。
4.根据权利要求1所述的一种数控机床加工四方形工件的新型装夹工具，其特征在于：
所述的压板（6）材质为45#，压板（6）压住方形工件（5）固定于定位底板上。
权 利 要 求 书
1/1页
2
CN 209919346 U
