利用三轴加速度传感器的计步测算法
stm32计步算法
stm32计步算法STM32 计步算法随着人们健康意识的提高，计步器成为了众多跑步、健身、健康生活的人们必不可少的装备之一，而现代计步器的核心部分 - 计步算法又极其关键。
STM32计步算法作为一种常见并且具有广泛适用性的计步算法，被众多计步器厂家广泛采用。
本文将介绍STM32计步算法的运作原理和实现方法。
一、计步器的定义和表现计步器实际上是一种能够计算出人行走步数和步速的小型电子设备，通俗的说就是类似于手表的装置。
其主要组成部分为三轴加速度计，其原理就是根据人行走时体重的大小、步幅的长度和速度的快慢等因素通过算法方法来计算出每一次迈步的动作是否成立，并累加每一个成立的步数，从而得出一个问题的步数。
目前，计步器中最常用的作为计算器核心的芯片便是STM32，其是一款超低功耗高性能的32位ARM Cortex-M微处理器。
二、 STM32计步算法的基本原理STM32计步算法的基本原理是通过三维加速度计检测到身体的加速度，并根据加速度的大小和方向变化来确定是否完成了一次步伐，并在此基础上计算出总的步数。
因为身体行走时的步频、步幅、姿势等都会对加速度数据产生影响，所以，STM32计步算法通常需要将多个因素结合起来进行计算，从而确定行走状态和步数。
三、 STM32计步算法实现步骤1、数据采集STM32计步算法首先需要对三重加速度传感器进行数据采集，并将这些数据存储到STM32处理器中，通常采用ATD（Analog to Digital Converter）采集方式，将模拟信号转换成数字信号后传送到STM32处理器内部。
2、算法计算计算部分是STM32计步算法的核心部分，其主要目的是根据采集到的加速度数据来确定人行走的状态，进而计算出步数。
步骤如下：a.去噪由于采集到的数据中可能存在一些噪声，所以在进行算法计算之前，需要进行数据去噪，以提高算法的准确性。
去噪的方法有多种，例如中值滤波等。
b.角度检测通过加速度传感器可以检测到物体的加速度，然而我们需要的是人体的步伐。
手机计步器原理是什么
手机计步器原理是什么手机计步器的原理是通过手机内置的加速度传感器，利用三轴加速度计的测量原理来记录用户的步数。
加速度传感器能够感知手机在三个轴向上的加速度变化，通过积分运算可以得到手机在空间中的位移变化。
利用加速度传感器可以检测到用户在行走、跑步等活动中，手机的加速度变化，进而估算用户的步数。
手机计步器原理的实质就是根据手机的加速度数据来判断用户做了一步运动，从而计算出用户的步数。
在计步器中，主要有以下几个步骤：1. 传感器数据采集：手机计步器利用内置的加速度传感器来采集手机在三个轴向上的加速度数据。
加速度传感器的原理是基于微机电系统（MEMS）技术，通过检测微小的振动变化来测量加速度。
2. 加速度滤波：由于加速度传感器会受到其他干扰因素的影响，采集到的加速度数据会有一定的噪声。
为了减少噪声的影响，需要对采集到的加速度数据进行滤波处理，常见的滤波算法有均值滤波、中值滤波和卡尔曼滤波等。
3. 步态检测：步态检测是手机计步器的核心算法。
通过对加速度传感器数据的分析和处理，可以判断用户是否进行了一步运动。
步态检测算法一般通过监测加速度信号的波峰和波谷，判断用户每次迈步的起始点和终点，从而确认用户的步数。
4. 步数计算：步数计算是根据步态检测算法得到的步数数据，将有效的步数累加计算得到总步数。
通常计步器还会提供实时步数的显示，方便用户实时了解自己的运动状态。
手机计步器原理的关键在于准确地判断用户的步态。
为了提高步态检测算法的准确性，一般还会考虑其他因素的影响，例如用户的身高体重、行走姿势、行走速度等。
同时，还可以结合其他传感器的数据，如陀螺仪传感器和磁力计传感器，来进一步提高计步器的准确性。
需要注意的是，手机计步器并非绝对准确，会存在一定的误差。
因为计步器只是通过加速度传感器来判断用户的步数，而加速度传感器只能感知手机的加速度变化，并不能完全准确地判断用户的步数。
此外，手机计步器还会受到其他因素的干扰，如用户的手持方式、手机的位置等。
基于三轴加速度信号的步数计算

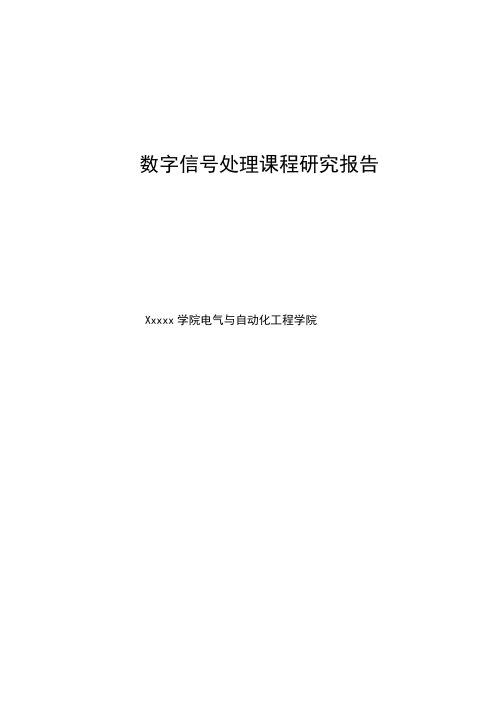

数字信号处理课程研究报告 Xxxxx学院电气与自动化工程学院一、课题描述已给定采集完毕的三轴加速度信号，使用MATLAB分析，并根据此信号计算走路步数。
二、课题分析本课题的任务是根据采集的三轴加速度信号计算走路步数。
首先使用MATLAB读取采集的三轴加速度信号，因为信号中存在较多扰动，不可以直接使用此信号计算步数，必须先进行滤波，得到理想的三轴加速度信号。
最后捕获滤波后信号的波峰，根据步数=波峰数/总时间*60求得步数。
三、课题设计三轴加速度信号的存储格式是文本格式，使用MATLAB中的load（）函数读取。
经查阅资料可知信号的有用信息主要在0-5HZ，所以设计一个IIR低通滤波器，设置好其通带截止频率、阻带截止频率、通带波纹、阻带波纹。
最后使用findpeaks（）函数捕获滤波后波形的波峰，计算步数。
1.MATLAB脚本MATLAB程序如下:clc;clear;x=load('F:/丑永新_step.txt');fss=50;ts=1/fss;N=length(x);t=fss:fss:N*fss;figureplot(t,x(:,1),'r')hold onplot(t,x(:,2),'g')hold onplot(t,x(:,3),'b')legend('x轴','y轴','z轴')aa=sqrt(x(:,1).^2+x(:,2).^2+x(:,3).^2);figureplot(t,aa)title('加速度的波形')pinpu(fss,x);title('原始信号的频谱')%设计一IIR低通滤波器fp=5;fs=8;wp=2*fp/fss;ws=2*fs/fss;Rp=3;Rs=40;[n,wc]=buttord(wp,ws,Rp,Rs);[b,a]=butter(n,wc,'low');figurefreqz(b,a)title('滤波器的频率响应')y=filter(b,a,aa);pinpu(fss,y)axis([0 10 0 2])title('滤波后加速度的幅频响应')figureplot(t,y)title('滤波后波形')threshold=max(y)*0.6;[pks,locs] = findpeaks(y,'minpeakheight',threshold); hold onplot(locs*fss,pks,'x');count=length(pks)/(N*ts)*602.设计结果设计结果如下所示：3.结果分析将原始的加速度波形局部放大，可以发现干扰较严重，波形较为曲折，对比滤波后的波形可以显著观察到波形得到了改善。
ADXL345加速度传感器实现的计步器算法
ADXL345加速度传感器实现的计步器算法第一步是初始化传感器。
首先，需要设置传感器的工作模式和测量范围。
通常，计步器使用2g或4g范围来适应不同的运动强度。
然后，设置传感器的数据输出速率，通常选择比较低的速率，例如10Hz。
最后，在传感器上启动测量。
接下来是数据采集和预处理阶段。
传感器将连续采集三个轴上的加速度数据，并将其存储在一个缓冲区中。
采样频率将根据所选择的数据输出速率决定，例如10Hz的输出速率表示每秒采样10次。
预处理阶段可以分为两个步骤：低通滤波和重力加速度消除。
低通滤波可以用于去除高频噪声，并提取出比较平稳的运动分量。
重力加速度消除可以通过将低通滤波后的加速度数据减去1g的加速度（重力加速度）来实现。
这样可以得到只包含运动加速度的数据。
接下来是步数计算阶段。
步数计算通常基于峰值检测算法。
峰值检测算法用于检测加速度数据中的步伐峰值，从而实现步数的计算。
峰值检测算法通常分为两个阶段：步伐检测和步伐计数。
步伐检测阶段通过检测加速度数据的变化来确定是否发生了一步。
其基本原理是检测到连续的加速度上升和下降过程。
步伐计数阶段通过检测步伐检测阶段发出的峰值来计算步数。
当检测到一个峰值时，计数器加1最后，为了提高算法的准确性，还可以进行一些优化措施。
例如，动态阈值的使用可以根据运动强度自适应地调整步伐检测阶段的阈值。
此外，消除跑步和上楼等特殊情况的影响也可以进一步提高算法的准确性。
综上所述，使用ADXL345加速度传感器实现计步器算法可以通过初始化传感器，采集和预处理数据，以及步数计算等步骤来实现。
这种算法可以通过适当的优化来提高计步器的准确性和稳定性。
gsensor计步算法
gsensor计步算法gsensor计步算法是一种利用手机内置的加速度传感器（G-sensor）来计算步数的算法。
随着智能手机的普及，人们对于健康管理的需求也越来越高。
而计步作为最基本的健康管理功能之一，被广泛应用于各种健康软件和设备中。
gsensor计步算法的出现，使得计步功能更加准确、便捷和智能。
传统的计步算法主要是通过手机的加速度传感器来检测手机的振动情况，从而判断用户的步数。
然而，由于加速度传感器的灵敏度有限，无法准确感知用户的步伐。
而gsensor计步算法则是通过分析手机在三个轴向的加速度变化来确定用户的步数。
具体而言，gsensor计步算法首先会根据手机的加速度传感器采集到的数据，通过滤波算法对数据进行处理，去除干扰和噪声，得到更加准确的加速度数值。
然后，根据用户的步行特征，通过判断加速度数值的变化模式来确定用户的步数。
在gsensor计步算法中，常用的判断步数的方法有两种：阈值判断和波峰波谷判断。
阈值判断是通过设置加速度数值的阈值，当加速度超过阈值时，即判断为一步。
而波峰波谷判断则是通过检测加速度数值的波峰和波谷，当出现波峰和波谷的次数达到一定阈值时，即判断为一步。
除了步数的判断，gsensor计步算法还可以通过进一步分析加速度数据来计算步行的距离、速度和消耗的能量等。
例如，通过积分加速度数据可以得到步行的位移，从而计算步行的距离；通过对加速度数据的积分和求平均可以得到步行的平均速度；通过用户的体重和步行的时间可以计算出步行消耗的能量。
然而，gsensor计步算法也存在一些局限性。
首先，由于手机的加速度传感器的精度和灵敏度有限，无法准确感知用户的步伐。
其次，该算法对于不同的用户和步行环境可能会有一定的误差。
例如，对于老年人或者行走不规律的用户，算法的准确性可能会受到一定影响。
此外，gsensor计步算法也无法有效判断其他运动方式，如骑车、跑步等。
总的来说，gsensor计步算法是一种利用手机内置的加速度传感器来计算步数的算法。
三轴加速度 运动检测的一般方法 -回复
三轴加速度运动检测的一般方法-回复三轴加速度运动检测是一种常见的技术，在许多应用领域中都有广泛的应用。
这种技术通过使用三个加速度传感器，在三个轴向（X、Y和Z轴）上收集数据，并根据这些数据来检测物体的运动。
本文将一步一步回答关于三轴加速度运动检测的一般方法。
第一步：传感器选择在进行三轴加速度运动检测之前，我们需要选择适合的传感器。
市场上有许多不同类型的传感器可供选择，如MEMS（微机电系统）加速度传感器、陀螺仪和磁力计。
对于三轴加速度运动检测，MEMS加速度传感器是最常用的选择。
这些传感器具有小巧、低功耗和成本低廉的特点，广泛应用于消费电子、运动设备和汽车等领域。
第二步：传感器部署一旦选择了合适的传感器，就需要将其部署到要检测的物体上。
传感器应该按照一定的布局策略，在物体的不同轴向上正确定位。
例如，对于一个手持设备或智能手机，可以将传感器置于设备的底部，并垂直于设备的屏幕放置，以测量X、Y和Z轴上的加速度。
这种传感器部署方式可以提供准确的运动检测和姿态识别。
第三步：数据采集当传感器部署完成后，就可以开始采集数据。
传感器将实时地测量物体在各个轴向上的加速度，并以数字形式输出。
这些数据可以通过串行接口（如SPI或I2C）传输到控制单元或微处理器进行处理。
在数据采集过程中，需要注意传感器的采样率和分辨率。
采样率指的是传感器每秒钟采集的数据点数量，而分辨率则表示传感器能够区分的加速度范围。
高采样率和高分辨率可以提供更精确和细致的运动检测。
第四步：信号处理和数据分析采集到的原始数据需要进行信号处理和数据分析，以提取有用的信息。
常见的信号处理方法包括滤波、峰值检测和时域/频域分析。
滤波可以去除噪声，并提高数据的质量。
峰值检测可以用于检测物体的加速度峰值，从而判断是否发生了运动。
时域/频域分析可以帮助确定物体的运动模式和频率。
第五步：运动检测算法在信号处理和数据分析的基础上，可以开发运动检测算法来实现更高级的功能。
手机记录步数的原理
手机记录步数的原理
手机记录步数的原理是通过内置的加速度传感器来检测用户的身体运动。
当手机放入口袋或手腕上时，加速度传感器会感知到手机随着用户的步行或跑步而产生的微小振动。
根据这些振动的频率和强度，手机会计算出相应的步数。
具体而言，加速度传感器可以测量手机在三个轴（X、Y、Z 轴）上的加速度变化。
在步行或跑步时，手机在这三个轴上的加速度会发生规律性的变化。
通过分析这些变化的模式，手机可以确定用户的步伐周期和步幅，从而计算出用户走过的步数。
手机通常会将测得的加速度数据转换为步数，并在计步应用中显示出来。
一般来说，手机会根据一定的算法和模型来处理加速度数据，以确保步数记录的准确性和可靠性。
除了加速度传感器，手机还可能使用其他传感器来提高步数记录的精度。
例如，光学传感器可以用于检测用户的手臂摆动，从而帮助排除一些误差。
另外，某些手机还可以结合GPS定
位数据，以进一步提高步数记录的准确性。
总的来说，手机记录步数的原理是通过内置的加速度传感器检测用户的身体运动，并通过算法和模型计算出相应的步数。
这种技术的应用方便了用户进行健身锻炼和健康管理。
三轴加速度计算角度
三轴加速度计算角度
三轴加速度计可以用来计算姿态角，其中包括俯仰角、横滚角、偏航角。
以下是计算三轴加速度计角度的步骤：
1. 计算合加速度
首先，我们需要计算出三个轴向上的加速度分量，也就是垂直于地面方向的运动加速度，这里假设三轴分别为x, y, z轴，则加速度计测得的合加速度计算公式为：
a = sqrt(ax^2 + ay^2 + az^2)
2. 计算俯仰角和横滚角
俯仰角（Pitch）和横滚角（Roll）是以重力方向为基础的，俯仰角表示相对于水平面的旋转角度，横滚角表示绕飞行器前后轴的旋转角度。
俯仰角的计算公式为：
Pitch = atan2(-ax, sqrt(ay^2 + az^2))
横滚角的计算公式为：
Roll = atan2(ay, az)
3. 计算偏航角
偏航角（Yaw）表示相对于地磁北极方向的旋转角度。
由于三轴加速度计不能直接测量偏航角，所以需要结合其他传感器数据一起计算。
在使用组合导航系统时，通常需要将陀螺仪和磁力计数据结合起来计算偏航角。
通过陀螺仪可以得到飞行器的旋转速度，而磁力
计可以提供地磁场数据。
由于地磁场是满足规律性分布的，因此可以根据地磁场数据计算出飞行器当前所在方位，从而计算出偏航角。
以上是计算三轴加速度计角度的基本步骤，需要结合其他传感器数据以实现更精确的测量。
同时，也需要注意处理好数据的误差和噪声，以保证计算结果的准确性。
三轴振动加速度计算公式
三轴振动加速度计算公式在工程领域中，振动是一种常见的现象，它可以影响到机械设备的性能和寿命。
因此，对振动进行准确的测量和分析是非常重要的。
而三轴振动加速度计是一种常用的工具，用于测量物体在三个方向上的振动加速度。
本文将介绍三轴振动加速度计的计算公式及其应用。
三轴振动加速度计是一种能够同时测量物体在x、y和z三个方向上的加速度的装置。
它通常由三个加速度传感器组成，分别测量物体在x、y和z轴上的加速度。
这些传感器可以是压电传感器、电容传感器或者MEMS传感器。
通过测量物体在三个方向上的加速度，我们可以计算出物体的振动频率、振幅和方向，从而对振动进行分析和评估。
三轴振动加速度计的计算公式基于牛顿第二定律，即F=ma，其中F为物体所受的合力，m为物体的质量，a为物体的加速度。
在三轴振动加速度计中，我们可以将合力分解为x、y和z方向上的分力，即Fx、Fy和Fz。
根据牛顿第二定律，我们可以得到以下三轴振动加速度计的计算公式：Ax = Fx / m。
Ay = Fy / m。
Az = Fz / m。
其中Ax、Ay和Az分别表示物体在x、y和z方向上的加速度，Fx、Fy和Fz分别表示物体在x、y和z方向上的分力，m表示物体的质量。
通过这些计算公式，我们可以得到物体在三个方向上的加速度。
三轴振动加速度计的应用非常广泛，特别是在工程领域中。
它可以用于测量机械设备、汽车、飞机等物体的振动情况，从而评估它们的性能和寿命。
例如，我们可以将三轴振动加速度计安装在汽车上，用于测量汽车在行驶过程中的振动情况，从而评估汽车的舒适性和安全性。
另外，三轴振动加速度计还可以用于地震监测、建筑结构监测等领域，用于评估地震或者风力对建筑物的影响。
除了工程领域，三轴振动加速度计还可以应用于医疗领域、运动领域等。
例如，它可以用于测量人体运动过程中的振动情况，从而评估人体的运动状态和运动损伤。
另外，它还可以用于测量医疗设备的振动情况，从而评估设备的性能和安全性。
利用三轴加速度传感器的计步测算法
利用三轴加速度传感器的计步测算法现如今，很多现代人都非常注重自己的日常锻炼，计步作为一种有效记录监控锻炼的监控手段，被广泛应用在移动终端的应用中。
目前，大部分的计步都是通过GPS信号来测算运动距离，再反推行走步数实现的。
这种方法很是有效，但在室内或没有GPS信号的设备上无法工作。
同时，GPS精度对结果的干扰也比较大。
为避免上述问题的出现，我们可以考虑一种新的测步方法，即：通过设备上的加速度传感器来计算步数，在不支持GPS的设备上也可正常工作。
还可以与GPS互相配合测步，这样可令使用场景变得多样。
1.先要摸清模型的特征目前，大部分设备都提供了可以检测各个方向的加速度传感器。
以iOS设备为例，我们利用了其三轴加速度传感器（x,y,z 轴代表方向如图）的特性来分析。
分别用以检测人步行中三个方向的加速度变化。
iOS设备的三轴加速度传感器示意图用户在水平步行运动中，垂直和前进两个加速度会呈现周期性变化，如图所示。
在步行收脚的动作中，由于重心向上单只脚触地，垂直方向加速度是呈正向增加的趋势，之后继续向前，重心下移两脚触底，加速度相反。
水平加速度在收脚时减小，在迈步时增加。
反映到图表中，可以看到，在步行运动中，垂直和前进产生的加速度与时间大致为一个正弦曲线，而且在某点有一个峰值。
其中，垂直方向的加速度变化最大，通过对轨迹的峰值进行检测计算和加速度阀值决策，即可实时计算用户运动的步数，还可依此进一步估算用户步行距离。
2.计步的合理算法因为用户在运动中可能用手平持设备，或者将设备置于口袋中。
所以，设备的放置方向不定。
为此，通过计算三个加速度的矢量长度，我们可以获得一条步行运动的正弦曲线轨迹。
第二步是峰值检测，我们记录了上次矢量长度和运动方向，通过矢量长度的变化，可以判断目前加速度的方向，并和上一次保存的加速度方向进行比较。
如果是相反的，即是刚过峰值状态，则进入计步逻辑进行计步，否则舍弃。
通过对峰值的次数累加，可得到用户步行的步伐。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
利用三轴加速度传感器的计步测算法
计步算法是利用三轴加速度传感器检测人体步态并计算步数的一种方法。
以下是一个简单的计步测算法，可以用来实现计步功能。
首先，我们需要理解什么是步态。
步态是指人体行走时的周期性动作，主要包括起步、摆动和着地三个阶段。
在起步阶段，人体重心逐渐向前移动，从而使一个脚离地。
在摆动阶段，人体通过抬腿和摆动腿部来推进身
体向前。
在着地阶段，摆动的腿着地并承受身体重量。
计步测算法主要基于以下两个原则进行工作：
1.步态检测：通过分析加速度传感器数据，检测出起步、摆动和着地
阶段，从而判断是否产生了一次步行动作。
2.步数计算：通过步态检测的结果，统计步行动作的次数，从而计算
出步数。
下面是一个简单的计步测算法的步骤：
步骤1：采集数据
通过三轴加速度传感器，采集人体行走时的加速度数据。
步骤2：滤波处理
对采集到的加速度数据进行滤波处理，以消除噪音干扰。
步骤3：特征提取
根据步态的周期性特征，提取加速度信号中的起步、摆动和着地阶段。
步骤4：步态检测
通过对特征提取的结果进行分析，判断是否产生了一次步行动作。
例如，根据加速度信号的峰值和谷值，可以判断起步和着地阶段。
步骤5：统计步数
根据步态检测的结果，统计步行动作的次数，从而计算出步数。
步骤6：重置计步器
根据一定的条件，例如长时间不活动或者手动指定，重置计步器并清
零步数。
这是一个简单的计步测算法，实际应用中还可以结合其他传感器数据，例如陀螺仪数据、磁力计数据等，进行更精确的步数计算。
同时，还可以
通过机器学习等方法，优化算法性能，提高计步的准确性。
总的来说，利用三轴加速度传感器的计步测算法是一种简单实用的方法，通过分析人体步态来计算步数，可以广泛应用于智能手环、智能手机
等移动设备中，实现计步功能，更好地服务于人们的健康与运动。
