220kV400MVA变压器总烃及乙炔超标分析处理
变压器油中总烃含量超标分析与处理
变压器油中总烃含量超标分析与处理发布时间：2021-12-31T08:00:15.280Z 来源：《电力设备》2021年第11期作者：周景艺[导读] 采用两机一变的出线形式，两台发电机组于2010年5月正式并网发电。
（国家能源集团贵州电力有限公司红枫水力发电厂贵州清镇 551400）摘要：该文主要针对变压器油中总烃含量超标这一现象，对造成该现象的原因进行了阐述与分析，通过采取相应的处理措施，对比处理后取得的效果，供今后类似故障处理参考。
关键词：主变压器、总烃、超注意值、主变大修、分析处理1.概述岩寨水电站位于贵州省台江县境内清水江一级支流巴拉河上，电站装机容量为25MW，共装有两台12.5MW混流式机组，设计多年平均发电量为1.0亿kW.h，采用两机一变的出线形式，两台发电机组于2010年5月正式并网发电。
岩寨电站主变压器型号为S10-31500/110为110kV三相双绕组铜芯油浸式无励磁调压升压变压器，额定容量31.5MV A，额定电压（121±2×2.5%）/10.5kV，变压器为户外使用高压侧经油套管与110kV母线连接，低压侧经油套管通过10.5kV母线接至发电机。
2.故障情况主变压器自2010年投运以来已经连续运行9年，该台主变于2014年经油色谱测试发现总烃值达到216.51uL/L，至2019年4月总烃值已达到408.65 uL/L，早已超GB/T 7252-2001《变压器油中溶解气体分析和判断导则》所规定的总烃含量150uL/L的注意值。
3.变压器油中总烃含量超标情况原因分析岩寨电站主变2014-2019年，选取每年两次同一时间段取样结果分析，油中溶解气体检验数据如下（判断标准GB/T 7252-2001）。
气体含量单位:μL/L（表1）通过数据观察，2014年9月，主变绝缘油色谱数据显示，总烃含量216μL/L，已超过规程规定的注意值150μL/L，且至2019年逐年呈上升趋势，根据此情况展开分析。
一起220kV变压器乙炔超标故障排查与分析
一起220kV变压器乙炔超标故障排查与分析发布时间：2021-03-16T12:37:25.700Z 来源：《中国电业》2020年30期作者：陈波[导读] 针对一起变压器油乙炔超标的案例，经变压器进行解体检查分析排除故障陈波广东能建电力设备厂有限公司广东广州 510285摘要：针对一起变压器油乙炔超标的案例，经变压器进行解体检查分析排除故障。
通过解体检查过程发现问题的分析排查，分析确认了中压线圈股间短路故障是造成乙炔超标原因，提出了相应的处理办法。
关键词：油中溶解气体分析；乙炔超标; 中压线圈股间短路1、变压器油色谱异常的过程某站主变SFSZ9-150000/2200)，主变于2008年10月完成冷却系统由强油改风冷改造，改造后运行初期无检出有乙炔，2009年9月开始检出绝缘油含有微量乙炔，至2011年3月检测到油中乙炔含量日增长量较快，最大含量为5.13μl/l，其他气体含量正常，且量值很小。
主变停运入厂检查大修，查找及排除故障。
2 试验分析2.1变压器油色谱试验数据变化过程见表1.2.2 修前电气试验分析吊罩前对主变排油时，通过真空滤油机排油和真空脱气处理，温升试验和空载运行8小时试验未见异常,温升试验前后油化验结果无明显变化。
另外，各分接的直流电阻和电压比、绕组连同套管绝缘电阻和吸收比、铁心对地绝缘电阻、空载电流和空载损耗、局放试验、绕组变形，各项试验均未见异常。
3根据油色谱分析进行故障判断1）按照GB7252《变压器油中溶解气体分析和判断导则》推荐的三比值法：C2H2/C2H4 =5.13/30.4=0.168 ，编码为1； CH4/H2 = 38.2/20.1=1.90; 编码为2；C2H4/C2H6 =30.4/18.6=1.63 ; 编码为1。
组合编码为1,2,1，对应的故障性质为低能量放电兼过热。
2）油中的CO及CO2 含量未发生明显变化，初步判断发热部位为不同电位之间的油中放电兼过热，或悬浮电位之间的放电。
一起220kV主变油中乙炔超标分析与处理
一起220kV主变油中乙炔超标分析与处理摘要：电力变压器是电力系统中的重要设备之一，套管作为变压器附件之一起着重要的作用，如套管出现问题将直接影响变压器的稳定运行，严重时可造成变压器毁灭性事故。
文中详细分析了变压器由于套管出现问题导致油中乙炔超标，并列出处理过程和数据。
关键词：变压器乙炔超标局放超标套管引言变压器油中色谱是检验变压器是否存在内部故障的最成熟和重要的检测手段，某电厂220kv主变油中乙炔含量超标，在常规试验合格情况下进行局部放电试验，局放超标，之后对其更换低压套管后，试验合格。
成功排除了故障，为主变正常运行提供了保障。
一、概述某电厂主变是保定变压器厂生产的sfp9-388000/220变压器接线方式yn，d11，冷却方式采用强迫油循环风冷。
变压器出厂时期1994年2月。
#1主变于2010年10月进行增容改造，容量由360mva增容至388mva，，修后试验项目按集团公司《电力设备交接和预防性试验规程》（q/cdt 107 001-2005）进行，修后试验合格。
2011年6月7日，在定期色谱分析时，发现#1主变绝缘油中含有乙炔成分，含量为0.79?l/l（注意值5?l/l）。
2012年4月27日，#1主变停运前，乙炔含量1.6?l/l。
二、#1主变检查及处理情况4月28日晚上#1机停机检修，#1主变吊罩检修工作开始。
（一）内检情况5月3日下午15：48分，#1主变开始吊罩，15：30分开始进行内检，18：38分内检结束。
内检检查人员由电气专业人员、厂家技术人员、检修单位三方组成内检小组，进行变压器内部检查：检查发现b相高压套管下部与变压器高压侧引线接头处等位线锡焊有局部剥落，但未发现有放电或过热等情况，已用锡焊条重新焊接好。
对#1主变无载分接开关位置进行检查，分接开关处于3分接处，检查分接开关未完全到位，但对设备运行无影响。
清扫油箱内部，清除积存在油箱底部的油污、杂质，未发现有铁屑，绝缘损坏或过热残留物。

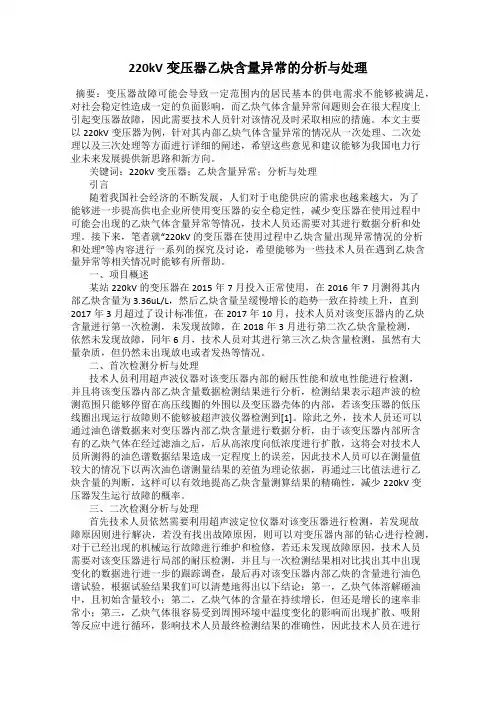

220kV变压器乙炔含量异常的分析与处理
220kV变压器乙炔含量异常的分析与处理摘要：变压器故障可能会导致一定范围内的居民基本的供电需求不能够被满足，对社会稳定性造成一定的负面影响，而乙炔气体含量异常问题则会在很大程度上引起变压器故障，因此需要技术人员针对该情况及时采取相应的措施。
本文主要以220kV变压器为例，针对其内部乙炔气体含量异常的情况从一次处理、二次处理以及三次处理等方面进行详细的阐述，希望这些意见和建议能够为我国电力行业未来发展提供新思路和新方向。
关键词：220kV变压器；乙炔含量异常；分析与处理引言随着我国社会经济的不断发展，人们对于电能供应的需求也越来越大，为了能够进一步提高供电企业所使用变压器的安全稳定性，减少变压器在使用过程中可能会出现的乙炔气体含量异常等情况，技术人员还需要对其进行数据分析和处理。
接下来，笔者就“220kV的变压器在使用过程中乙炔含量出现异常情况的分析和处理”等内容进行一系列的探究及讨论，希望能够为一些技术人员在遇到乙炔含量异常等相关情况时能够有所帮助。
一、项目概述某站220kV的变压器在2015年7月投入正常使用，在2016年7月测得其内部乙炔含量为3.36uL/L，然后乙炔含量呈缓慢增长的趋势一致在持续上升，直到2017年3月超过了设计标准值，在2017年10月，技术人员对该变压器内的乙炔含量进行第一次检测，未发现故障，在2018年3月进行第二次乙炔含量检测，依然未发现故障，同年6月，技术人员对其进行第三次乙炔含量检测，虽然有大量杂质，但仍然未出现放电或者发热等情况。
二、首次检测分析与处理技术人员利用超声波仪器对该变压器内部的耐压性能和放电性能进行检测，并且将该变压器内部乙炔含量数据检测结果进行分析，检测结果表示超声波的检测范围只能够停留在高压线圈的外围以及变压器壳体的内部，若该变压器的低压线圈出现运行故障则不能够被超声波仪器检测到[1]。
除此之外，技术人员还可以通过油色谱数据来对变压器内部乙炔含量进行数据分析，由于该变压器内部所含有的乙炔气体在经过滤油之后，后从高浓度向低浓度进行扩散，这将会对技术人员所测得的油色谱数据结果造成一定程度上的误差，因此技术人员可以在测量值较大的情况下以两次油色谱测量结果的差值为理论依据，再通过三比值法进行乙炔含量的判断，这样可以有效地提高乙炔含量测算结果的精确性，减少220kV变压器发生运行故障的概率。

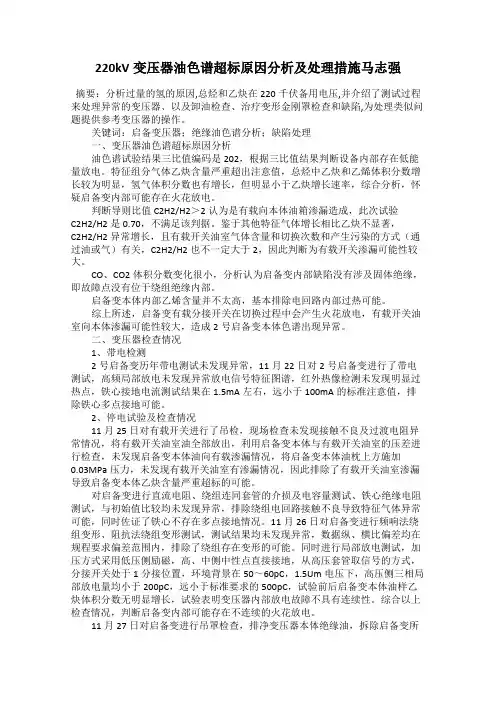

220kV变压器油色谱超标原因分析及处理措施马志强
220kV变压器油色谱超标原因分析及处理措施马志强摘要：分析过量的氢的原因,总烃和乙炔在220千伏备用电压,并介绍了测试过程来处理异常的变压器、以及卸油检查、治疗变形金刚罩检查和缺陷,为处理类似问题提供参考变压器的操作。
关键词：启备变压器；绝缘油色谱分析；缺陷处理一、变压器油色谱超标原因分析油色谱试验结果三比值编码是202，根据三比值结果判断设备内部存在低能量放电。
特征组分气体乙炔含量严重超出注意值，总烃中乙炔和乙烯体积分数增长较为明显，氢气体积分数也有增长，但明显小于乙炔增长速率，综合分析，怀疑启备变内部可能存在火花放电。
判断导则比值C2H2/H2＞2认为是有载向本体油箱渗漏造成，此次试验C2H2/H2是0.70，不满足该判据。
鉴于其他特征气体增长相比乙炔不显著，C2H2/H2异常增长，且有载开关油室气体含量和切换次数和产生污染的方式（通过油或气）有关，C2H2/H2也不一定大于2，因此判断为有载开关渗漏可能性较大。
CO、CO2体积分数变化很小，分析认为启备变内部缺陷没有涉及固体绝缘，即故障点没有位于绕组绝缘内部。
启备变本体内部乙烯含量并不太高，基本排除电回路内部过热可能。
综上所述，启备变有载分接开关在切换过程中会产生火花放电，有载开关油室向本体渗漏可能性较大，造成2号启备变本体色谱出现异常。
二、变压器检查情况1、带电检测2号启备变历年带电测试未发现异常，11月22日对2号启备变进行了带电测试，高频局部放电未发现异常放电信号特征图谱，红外热像检测未发现明显过热点，铁心接地电流测试结果在1.5mA左右，远小于100mA的标准注意值，排除铁心多点接地可能。
2、停电试验及检查情况11月25日对有载开关进行了吊检，现场检查未发现接触不良及过渡电阻异常情况，将有载开关油室油全部放出，利用启备变本体与有载开关油室的压差进行检查，未发现启备变本体油向有载渗漏情况，将启备变本体油枕上方施加0.03MPa压力，未发现有载开关油室有渗漏情况，因此排除了有载开关油室渗漏导致启备变本体乙炔含量严重超标的可能。
一台220kV主变压器总烃超标故障的分析与处理
一台220kV主变压器总烃超标故障的分析与处理发表时间：2018-06-11T11:53:32.233Z 来源：《电力设备》2018年第3期作者：梁刚[导读] 摘要：本文介绍了一起220kV主变压器因铁芯绝缘油道跨越连接片连接不良、铁芯夹螺杆与垫圈接触不良引起局部过热，导致变压器油总烃超标的故障。
（广东电网有限责任公司佛山供电局广东佛山 528000）摘要：本文介绍了一起220kV主变压器因铁芯绝缘油道跨越连接片连接不良、铁芯夹螺杆与垫圈接触不良引起局部过热，导致变压器油总烃超标的故障。
通过三比值法确定主变内部故障的性质及故障部位，现场吊罩处理引起总烃超标的缺陷。
总结了大型变压器缺陷现场检查、分析判断的方法。
关键词:主变压器；总烃超标；局部过热；三比值法 0引言220kV主变压器的容量一般比较大，并且要求工作的可靠性高，一旦出现故障就会造成重大的损失。
油箱内的主变压器油主要起到绝缘、散热、灭弧的作用，当主变压器在内部出现潜伏性故障时，变压器油随着故障点温度的升高，依次裂解生成烷烃、烯烃、炔烃及其它气体，对变压器油中溶解气体的色谱的分析及采用三比值法可以提前发现隐患故障及定位故障点。
1故障提出1.1故障情况220kV某变电站#2主变压器额定容量为180/180/90MV A，型号为SFPSZ7-180000/220。
在2013年5月的油色谱预试中，发现油样中的总烃含量达到180.33μL/L，超过南方电网网预试规程设定的150μL/L注意值。
在随后3次跟踪油试验的测试结果显示，该主变油样的总烃含量依旧超过注意值。
最后一次的试验中，总烃含量已达251.1μL/L。
表1 主变压器油色谱跟踪试验值(μL/L)1.2故障检查与诊断1.2.1油色谱试验分析对上述主变压器油四次油色谱试验值采用三比值法计算得出“0 2 2”编码。
此编码表面主变内部存在局部高温过热情况，热点温度高于700℃。
依据油色谱的结果，通过分析对比，认为问题产生的原因有以下几种可能。
浅谈220kV变压器油样检测乙炔超标的分析与处理
浅谈 220kV变压器油样检测乙炔超标的分析与处理【摘要】：变压器在电力系统中承载着电能传输和配送的重要作用，变压器内部低能放电导致绝缘油析出乙炔等气体，影响变压器的正常运行，对电网构成威胁。
本文详细分析了变压器乙炔超标的原因，同时提出了发现乙炔超标后变压器运行中的注意事项及处理方法，从而保障变压器的安全稳定运行。
【关键词】变压器、乙炔、气体色谱分析、局部放电一、引言某风电场采用型号SZ11-100000/220kV有载调压变压器，变压器联接方式YN,d11，冷却方式为自然冷却。
针对该变压器短时运行后，通过油色谱分析发现乙炔含量超出标准要求，乙炔产生的速率明显提高，通过研究分析初步判断为变压器操作过电压产生低能放电析出乙炔等气体，造成变压器绝缘油逐渐恶化，通过变压器热油循环等方式解决以上问题。
二、故障情况概况某风场于2020年12月12日对1#220kV变压器进行倒送电，变压器经过5次冲击试验后运行正常，未发现声音、外观等明显异常。
根据规程规定12月13日对变压器进取油样行送检分析，发现油色谱异常，乙炔含量为5.8μL/L，超过了DL/T722《变压器油中溶解气体分析和判断导则》要求的乙炔注意值5μL/L，依据标准要求“若气体含量超过注意值但长期稳定，可在超过注意值的情况下运行”。
随后对变压器油进行间隔取样及安装在线局放监测仪对主变在线监测，12月14日至18日持续对变压器油样进行油色谱试验分析。
三、油色谱分析及乙炔超标原因分析（一）油色谱分析表1气相色谱取样送检数据表（单位μL/L）数据说明：以上变压器油样为投运前、投运后分别对油样进行送检，为保证数据的准确性，委托不同的检测单位进行对比分析。
表2：油色谱在线监测数据（单位μL/L）数据说明：截至目前，在线油色谱装置共采集数据16次，12月18日至12月21日乙炔含量范围为9.8-10.71μL/L，数值在误差范围内，基本稳定。
综上数据分析，按照《DLT 722-2014 变压器油中溶解气体分析和判断导则》中的“三比值法”进行计算编码为201或212，初步判断数据特征符合电火花放电故障特征。
一起220 kV 主变变压器油总烃超标的分析与处理
Science and Technology &Innovation ┃科技与创新·123·2018年第03期文章编号：2095－6835（2018）03－0123－03一起220kV 主变变压器油总烃超标的分析与处理邢涛1，杜宁宁2，赵晓波3（1.华电国际电力股份有限公司山东公司，山东济南250014；2.华电国际电力股份有限公司技术服务中心，山东济南250014；3.烟台汽车制造厂，山东莱阳265200）摘要：针对某电厂220kV 主变变压器绝缘油总烃超标进行分析，结合铁芯接地电流监测、电气预防性试验确定故障原因，采取措施消除故障。
关键词：主变变压器；色谱分析；总烃；铁芯接地中图分类号：TM407文献标识码：ADOI ：10.15913/ki.kjycx.2018.03.123变压器油是由烷烃、环烷烃和芳香烃等组成的结构复杂的液态烃类混合物。
当变压器内发生局部过热、放电等故障时，油中的烷烃、环烷烃和芳香烃等烃类混合物发生分解。
不同能量的过热、放电故障产生特征气体并伴有其他气体产生，根据产生的特征气体可以判断变压器内部发生的具体故障类型，不需要吊罩检查就可以初步分析故障，并采取处理措施。
发电厂通常将变压器油色谱分析作为监测变压器运行状态的一项定期工作开展。
本文结合一起220kV 主变变压器油总烃超标的案例进行变压器故障分析和处理，对提高变压器安全运行具有借鉴意义。
1事件经过某发电厂220k V 2号主变变压器原型号为SFP10-370000/220，1996年投运。
高压侧额定电压242±2×2.5%kV ，低压侧额定电压20kV ，油重33.9t 。
主变变压器自投运以来，运行状况良好，在变压器周期电气预防性试验及油样气相色谱分析中各项指标均合格。
2号主变变压器于2015年配合发电机增容改造，更换5组冷却器和潜油泵，修后进行油样化验、油耐压试验及电气试验，结果合格，增容后型号为SFP10-388000/220。
