DNA03电子水准仪操作手册
徕卡DNA03水准仪使用总结
三、四等水准测量限差
三、四等水准测量，每公里水准测量的偶然中误差M△和全中误差Mw,不得超过表规定
的数值：
测量等级
三等
四等
M△
3.0
Mw
6.0
10.0
水准仪限差
等
视距
前后视距差
每站的前后视距累计差
级
（MaxDist）
（DistB-F）
（TDistBa1）
三等
≤100
≤2.0
≤5.0
四等
≤150
≤3.0
≤10.0
等
两次标尺读数的限差
允许的最大测站高差之差
基、辅分划(黑红面)
级
所测高差之差（B-B/F-F）
三等
3.0mm
四等
5.0mm
StatDif
TdistBa1
MaxDist
StatDiff
B-B/F-F
DistB-F
（视距差累
（最大距
（基辅分化高差之
（基辅分化读数之差）
(视距差)
计）
离）
调焦控制
光标控制
导航选择相应功能
选择及确认输入的参数
EC
地球曲率改正开启。对自动测量或人工输入的标尺高度进行地球曲率改正。
数字键已激活。
字母型字符已激活。
测量模式
Meas-Mode(模式设置)
Single
单一（测量） n=1
Mean
取所有观测值的平均值例 n = 3 （2….99）。仪器计算所有观测值的平均
PgDn，
<<Back，INS）和转换输入数字或字母。
CE
删除字符或信息，取消或停止测量
LeicaDNA水准仪简易操作指导手册
彳来卡DNA数字水准仪简易操作手册一、基本操作1、仪器基本性能、仪器保养DNA03是探卡新一代的数字水准仪，它具有以下性能特点：a）中文界面，操作更容易，水准测量程序完全符合我国的国家标准，电子气泡照明；b）超大显示屏，显示的内容更丰富，并有专门的字母数字输入键和面板加热功能：c）采用新式标准磁阻尼补偿器，测量精度达到O.3mm/Km；d）可使用探卡编码标尺进行口动测量，也可以使用普通水准尺按照光学原理测量：e）数据记录在内存中或PC卡上，可以建8个作业，内存6 000个测量数据或1650组测站数据（BF）：f）采用流线型和白色外表设计，可减少风阻和太阳辐射，并具有双侧无限位水位微动：g）数据输出方式灵活，用户可以口己定制数据输出格式；h）可以使用5#干电池……等等。
仪器的保养：仪器必须装箱运输，防止受剧烈振动；仪器不宜受潮：避免在强磁场内作业，影响精度；放置温度在40°C~+70°C；保持目镜和物镜的清洁；电池使用注意事项。
2、水准测量开机进入“水准测量”界而，该功能是用于一般的水准测虽:和配合“碎部点测量”和“放样”。
如图一：在输入后视点号PtID和该点的髙程H0后，对该后视点进行测量，得出后视读数Back,视距Dist、视线髙程Hcol,这时后视点测疑完毕，光标进入按回车键，即进入前视点测量，如图二：此时显示后视点名P（BS,输入前视点名后，即可对前视点进行测量, Fore为前视读数，前视视距Dist.后视点A1到前视点A2的髙差为dH,前视点的髙程为H。
光标进入按回车键，即进入图一界而，此时以A2为后视，按上述步骤进行所有的水准测量。
3、探卡数字水准仪GSI数据格式简介：探卡GSI数据记录格式是彳来卡仪器的专用记录格式，它是由字索引+测量数据构成一个测量数据块，一行记录由一个或多个数据块组成。
例子：（线路水准测量数据）410003+? (2)110004+00999906 83.. 16+00000000110005+00999906 32..00+00012610 331128+00124086 52..O8+OOO2+OO2110006+00000001 32..00+00012620 332128+00126510 52..08+0002+000110007+00000001 32..00+00012620 336128+00126508 52..08+0002+000110008+00999906 32..OO+OOO 12600 335128+00124084 52..08+0002+001110009+00000001 571..8-00000001 572..8-OOOOOOO1 573..0-00000020 574..0+00025230 83..06-00000242110010+00000001 32..00+00009880 331128+00129195 52..08+0002+002110011+00999952 32..00+00009930 332128+00136182 52..O8+OOO2+OO3110012+00999952 32..00+00009930 336128+00136177 52..08+0002+006110013+00000001 32..00+00009880 335128+00129196 52..08+0002+003110014+00999952 571..8-OOOOOOO7 572..8-00000008 573..0-00000070 574..0+00045040 83..06-00000941以上数据中，410003+? -..2表示一个测段开始，其中41是字索引，用于标识该数据块，如果是410013+!....332,则表示重测332 （前视读数）a 110004+00999906中的前两位11代表点号的字索引,00999906为点号，83.. 16+00000000中的83是该点的高程的字索引，其高程为00000000,其它的内容类推。
关于徕卡DNA03数字水准仪简易操作精品文档6页

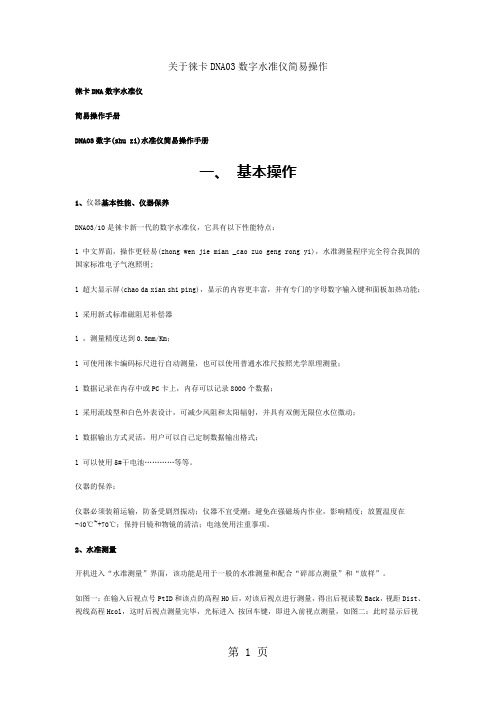

关于徕卡DNA03数字水准仪简易操作徕卡DNA数字水准仪简易操作手册DNA03数字(shu zi)水准仪简易操作手册一、基本操作1、仪器基本性能、仪器保养DNA03/10是徕卡新一代的数字水准仪，它具有以下性能特点：l 中文界面，操作更轻易(zhong wen jie mian _cao zuo geng rong yi)，水准测量程序完全符合我国的国家标准电子气泡照明;l 超大显示屏(chao da xian shi ping)，显示的内容更丰富，并有专门的字母数字输入键和面板加热功能；l 采用新式标准磁阻尼补偿器l ，测量精度达到0.3mm/Km；l 可使用徕卡编码标尺进行自动测量，也可以使用普通水准尺按照光学原理测量；l 数据记录在内存中或PC卡上，内存可以记录8000个数据；l 采用流线型和白色外表设计，可减少风阻和太阳辐射，并具有双侧无限位水位微动；l 数据输出方式灵活，用户可以自己定制数据输出格式；l 可以使用5#干电池…………等等。
仪器的保养：仪器必须装箱运输，防备受剧烈振动；仪器不宜受潮；避免在强磁场内作业，影响精度；放置温度在-40℃~+70℃；保持目镜和物镜的清洁；电池使用注重事项。
2、水准测量开机进入“水准测量”界面，该功能是用于一般的水准测量和配合“碎部点测量”和“放样”。
如图一：在输入后视点号PtID和该点的高程H0后，对该后视点进行测量，得出后视读数Back，视距Dist、视线高程Hcol，这时后视点测量完毕，光标进入按回车键，即进入前视点测量，如图二：此时显示后视点名PtBS，输入前视点名后，即可对前视点进行测量，Fore为前视读数，前视视距Dist，后视点A1到前视点A2的高差为dH，前视点的高程为H。
光标进入按回车键，即进(an hui che jian _ji jin)入图一界面，此时以A2为后视，按上述步骤进行所有的水准测量。
3、徕卡数字水准仪GSI数据格式简介：徕卡GSI数据记录格式是徕卡仪器的专用记录格式，它是由字索引+测量数据构成一个测量数(ce4 liang4 shu3 ju4 gou4 cheng2 yi1 ge4 ce4 liang4 shu3)据块，一行记录由一个或多个数据块组成。
DNA03电子水准仪线路测量操作步骤及注意事项
水准仪操作步骤及注意事项一、线路水准操作步骤如下图所示：依步骤进行。
a. 设置作业：可以选择已有的作业，也可以增加新作业；b. 设置线路：输入线路名Name→测量方法Meth→后视点点号PtID→后视点高程H0→标尺1(Stf1) 标尺2(Stf2)。
其中测量方法有：BF（后前）、BFFB （后前前后）、aBF（后前、前后）、aBFFB（后前前后、前后后前）。
c. 设置限差：限差有两页定义，首先将各限差开关打开（on），然后将光标放在“值”上，设置限差的值。
DistBal(视距累计差)、Maxdist(最大视距)、StafLow(视线高)、StatDif(测站标准差)、B-B/F-F(两次读数差)。
其值的大小，根据规范要求而定。
d. 开始：各项设置完成后，选择“开始” ，将显示当前设置，按回车即可开始进入线路水准测量。
在上方的状态栏中，显示BFFB FBBF，其下方有一个箭头，表示当前要测量的标尺，下方有“查看” ，用来查看测量信息。
PtID：点号、Rem：注记、Dbal：累计视距差、Dtot：累计距离。
当一个测段测量完成后，退出线路水准测量程序，如果要进行下一条线路水准测量，必须重新启动“线路测量”程序。
如果测量到某一步，需要重新测量时，你只需要按<<Back 按键，按提示操作即可，如果要重测再上一步，你再按<<Back 按键，可一级一级向上一步返回，进行重测作业。
二、测量注意事项分析测量误差的来源，在测量过程中减小或消除误差。
序号误差来源减小或消除误差方法1 水准仪的交叉误差认真检校交叉角和水准器，严格整平仪器，在连续各测站上安置水准仪的三脚架时，应使其中两脚与水准路线方向平行，而第三脚轮换置于路线方向的左侧与右侧，并使测站数为偶数。
2 水准仪i角误差严格检校i角，尽量使前后视距相等。
3 观测误差固定测量人员3 气温变化对仪器的影响观测前晾晒仪器半小时以上，使其与外界温度一致；作业中用伞遮住仪器，搬站时用白布罩住仪器；操作时尽量减少用手接触仪器的时间；相邻测站采用相反的观测程序；测段往返测安排在异午时段进行。
DNA03水准仪说明
MENU 菜单1QUICK SETTINGS 快速设置Contrast ：显示屏对比度Earthcurv：输入曲率改正（yes no）USER-Key：自定义USER键功能(Pt Id&Inc点号及增量、maninput 手工输入Testmeas 检查、viewmeas 显示、code 编码) Decimals：定义小数位数2ALL SETTINGS 完全设置1、S ystem 系统Beep ：按键声音( OFF关、LOW 低、Normal 正常的)Data output ：数据输出(RS232接口、internal内存)Auto-OFF ：自动关机(inactive不活动、active活动、standby待命)Contrast ：对比度USER-Key ：自定义USER键功能（同上）Display heater：显示屏加热（on off）Line-of-syght error：视差（I角）2、M easure 测量Code setting ：代码设置(before测量之前after测量之后)Decimal position ：小数位数GSI-format ：GSI格式（GSI-8、GSI-16）Earthcurv ：输入曲率改正（yes no）3、C ommunication 通讯Baudrate ：波特率Data bit ：数据位Parity ：奇偶校验End mark ：结束符Stop bit ：停止位4、U nit 单位Distance ：距离单位(mater米、us ft美制英尺、int.ft、us-ft-in)Temperature：温度单位(℃摄氏度℉华氏度)5、D ate and time 设置日期与时间3SYSTEM INFO 系统信息Free jobs 自由作业USER-Key 自定义USER键功能Battery 电量Instrumant temperatue 仪器温度Display heate 显示面板加热Line-of-sight error 视差Software version 软件版本4CHECK WITH COLLIMATOR 轴系检查Co-staff staff ：高差Co-dist distance ：距离Coll.err.old ：旧值Coll.err.new ：新值Difference ：差异FNC 功能1TEST MEASUREMENT测试（staff标尺读数dist视距）2VIEW MEASUREMENT查看（mode：staff：n：sDev：sDevm：sPread）3CODE编码4PtID & INCREMENT点号及增量（PtID：Incr：）5MANUAL INPUT 手工输入（staff标尺读数dist视距）MODE键测量模式选择。
DNA03电子水准仪二等水准测量
左右线均按照BF/BFFB测量
DNA03电子水准仪二等水准测量
•二等水准测量过程 电子水准仪DNA03
PPT文档演模板
DNA03电子水准仪二等水准测量
一、仪器设置
1、按“PROG”键，调出应 用程序。 2、选择“线路测量”。
PPT文档演模板
•
【应用程序】 1/2
• 1 沉降观测 • 2 水准测量 • 3 线路测量 • 4 线路平差 • 5 检验调整（第二页）
•
【线路测量】
• 1 作业 • 2 线路 • 3 限差 • 4 开始
DNA03电子水准仪二等水准测量
3、设置作业 选择“作业”。 可选择仪器中已有的作业， 也可增加新作业。 内存中最多可存储16项作业。
选择“增加”。
输入作业名。 •作业名
回车。
•作业员名称
•注释
•日期时间
PPT文档演模板
➢ CR/LF —— 回车换行 ➢ CR —— 新一行
➢ Stop bit （停止位） 设置为1。
PPT文档演模板
DNA03电子水准仪二等水准测量
选择单位
➢ Distance （距离）
➢ Meter ：米 ➢ US foot ：美国英尺 ➢ INT foot ：国际英尺 ➢ US foot / inch ：美国英寸
往一次 往返各一次
四等 ≤16 DS3 双面 往返各一次
往一次
PPT文档演模板
DNA03电子水准仪二等水准测量
水准观测主要技术要求 （工程测量规范GB5026-93）
等级
仪器 型号
视线长
前后视距 前后视距
视线离地
基本分划、辅 助分划或黑、
基本分划、 助分划或黑
DNA03快速操作流程
1.开机后按PROG后进入线路测量模式
2.若沿用上一个工作，直接回车到下一步，若新建作业按下 图操作。
3，接受默认线路名按“回车“，创建新线路将焦点移动至” 增加”按回车。
创建新线路起始高程H0一般设定为0.
5，输入新点或沿用以前用过的点。
6设置限差 限差的设置根据国家或行业的相关规范而定。
1. 以上是线路测量简易操作流程，请操作者， 操作前先熟悉本机的操作手册，本流程只 限野外随身方便操作，或初学者快速入门。
7，改变限差。 若当前限差需要改变，按一下流程操作。
8，开始测量 限差设置完毕后，回车后显示当前设置，检查无误后开始线路测量。
←当前设置 ቤተ መጻሕፍቲ ባይዱ线路测量
9，按照提示依次照准条码尺，调焦至最清晰状态，按压仪 器侧面的红色按键。每站测量完毕后可以查看本站的测量情 况，若超限可以本站重测。全部线路测量完毕，退出本程序， 或新开始一段线路。仪器会自动记录所测数据。
DNA03电子水准仪线路测量操作步骤及注意事项
DNA03电子水准仪线路测量操作步骤及注
意事项
化大，大气折光大，应尽量避免测量。
操作时要注意仪器的稳定性，避免震动和移动，尽量保持水准仪的水平状态。
在测量过程中，要及时记录测量数据和注记，保证数据的准确性和完整性。
在测量结束后，要对数据进行处理和分析，计算出误差，并采取相应的措施进行校正和改进。
总之，水准仪的测量精度和可靠性，不仅取决于仪器本身的性能和质量，更重要的是操作人员的技术水平和操作规范，只有严格遵守操作规程和注意事项，才能保证测量数据的准确性和可靠性。
用DNA03水准仪进行线路水准测量工作手册
测量作业手册DNA03水准仪测量垂直位移（外业）目录1.引用标准和资料 (1)2.作业准备 (1)2.1仪器设备 (1)2.2人员安排 (1)3.测量方法 (1)3.1架设水准仪 (1)3..2开始外业水准测量 (2)3.2.1打开程序设置作业 (2)3.2.2设置线路 (3)3.2.3设置限差 (3)3.2.4开始测量 (4)4测量注意事项 (4)4.1水准仪的交叉误差 (4)4.2水准仪i角误差 (4)4.3观测误差 (4)4.3气温变化对仪器的影响 (4)4.4大气折光的影响 (4)4.5仪器脚架和尺子升沉的影响 (5)5测量问题处理 (5)5.1精度校核 (5)5.2遮挡或光线问题导致无法进行测量 (5)5.3视距差超限 (5)5.4同一标尺两次读数差超限，高差之差超限 (5)5.5补偿器超限 (5)5.6内存不足 (5)5.7电量不足 (5)5.8点名输错 (5)5.9测量顺序出错 (5)5.10尺垫或基准标点上有杂物，标尺立在杂物上 (6)测量作业手册DNA03水准仪测量垂直位移（外业）1.引用标准和资料（1）《国家一、二等水准测量规范》（2）《混凝土大坝安全监测技术规范》2.作业准备2.1仪器设备2.2人员安排3.测量方法3.1架设水准仪（1）如图3.1-1所示，松开脚架固定螺旋，将脚架升到合适的高度，旋紧脚架的固定螺旋；以适当的高度伸开脚架，将三条腿插入地；顺脚架腿的方向用力踩，将脚架踩实。
（2）如图3.1-2所示，将水准仪放在脚架上，旋紧脚架中心固定螺旋；将三个基座脚螺旋都转动到适中位置；转动基座螺旋使圆水准器气泡居中。
图3.1-1 架设三脚架图3.1-2 架设水准仪并调平3..2开始外业水准测量3.2.1打开程序设置作业开机后按程序键，进入应用程序菜单，出现如图3.2.1-1所示界面，选择“3 线路测量”；出现图3.2.1-2所示界面，选择“1 作业”；出现图3.2.1-3界面，把光标移到“增加”上，按键盘上的回车键，进行新建作业的操作；出现图3.2.1-4界面，在第一行“Job”中输入新建作业名称，并把光标移到上按回车键，完成新建作业，程序返回到上一级菜单，如图3.2.2-1所示。
