各种同步带轮的计算公式
同步带轮计算
同步带轮计算概述同步带轮计算是一种用于计算带轮转速比和传动比的方法。
它基于轮齿的数目和相对直径的知识，可以帮助我们计算出两个轮子之间的传动比。
原理同步带轮计算主要依靠两个参数来进行计算：轮齿数（N1、N2）和轮子直径（D1、D2）。
其中，轮齿数代表每个轮子上齿的数量，轮子直径代表轮子的直径。
传动比的计算公式如下：传动比 = N2/N1 = D1/D2其中，N1和N2是两个轮齿数，D1和D2是两个轮子的直径。
具体步骤下面是进行同步带轮计算的步骤：1.确定轮齿数和轮子直径。
首先，需要确定传动系统中两个轮子的轮齿数和直径。
这些参数可以通过实际测量或从产品说明书中获得。
2.根据计算公式计算传动比。
按照上述计算公式，将轮齿数和轮子直径的值填入公式中进行计算。
得到的结果即为传动比。
3.检查计算结果。
计算完成后，需要对结果进行检查，确保计算正确。
可以通过其他计算方法或实际使用中的实际效果进行验证。
下面是一个用于演示同步带轮计算的示例：假设我们有两个轮子，轮齿数分别为N1=40，N2=20，轮子直径分别为D1=10cm，D2=5cm。
根据计算公式：传动比 = N2/N1 = D1/D2将相应的值代入公式中：传动比 = 20/40 = 0.5 = 10/5因此，这两个轮子之间的传动比为0.5或10:5。
注意事项在进行同步带轮计算时，需要注意以下几点：1.确保轮齿数和轮子直径的单位一致。
在进行计算之前，需要确保轮齿和直径的单位一致，例如都是以厘米或毫米为单位。
2.确保测量准确性。
进行计算前需要确保轮齿数和直径的测量准确性，因为计算结果的准确性取决于输入数据的准确性。
3.注意轮齿的形状和类型。
同步带轮的传动比计算方法适用于标准轮齿形状和类型，对于非标准的轮齿形状和类型，需要使用其他方法进行计算。
同步带轮计算是一种简单有效的计算传动比的方法，通过轮齿数和轮子直径的计算，可以帮助我们确定传动系统中两个轮子之间的传动比。
在实际应用中，我们可以根据该计算结果来设计和选择适当的传动组件，以满足我们的特定需求。
同步带轮计算
同步带轮计算
同步带轮计算是一种用于计算机控制系统和电机驱动系统
的计算方法。
这种计算方法考虑了带有同步带轮的系统的
动力学特性和限制。
首先，需要知道同步带轮系统的基本参数，包括轮的直径、转速等。
然后，可以根据这些参数来计算系统的运行速度、加速度和推力。
当计算同步带轮系统的速度时，可以使用以下公式：速度
= 带子周长× 转速。
其中，带子周长可以通过轮的直径和
圆周率来计算。
当计算系统的加速度时，可以使用以下公式：加速度 = (末速度 - 初始速度) / 时间。
这个公式考虑了系统的速度变化
和时间的关系。
当计算系统的推力时，可以使用以下公式：推力 = 力矩 / 实际半径。
其中，力矩可以通过电机的功率和转矩计算，而实际半径可以通过轮的直径和带子传送比来计算。
通过同步带轮计算，可以更好地了解系统的性能和限制，从而进行合理的设计和优化。
对于控制系统和电机驱动系统的开发和调试来说，这种计算方法非常有用。
同步带轮的节顶距表
同步带轮的节顶距表
摘要：
1.介绍同步带轮的节顶距表
2.同步带轮的节顶距表的计算方法
3.同步带轮的节顶距表的应用
正文：
一、介绍同步带轮的节顶距表
同步带轮的节顶距表，是机械传动中同步带轮的一个重要参数。
它是指同步带轮上的齿顶距离，也就是同步带轮上相邻两个齿顶之间的距离。
在同步带传动中，节顶距的大小直接影响到同步带轮的传动精度、承载能力和使用寿命。
二、同步带轮的节顶距表的计算方法
同步带轮的节顶距表的计算方法主要有两种：一种是根据同步带轮的模数和齿数来计算；另一种是根据同步带轮的直径和齿数来计算。
其中，根据同步带轮的模数和齿数来计算是最常用的方法。
计算公式为：节顶距=模数*齿数。
三、同步带轮的节顶距表的应用
同步带轮的节顶距表在实际应用中，主要用于确定同步带的型号和同步带轮的尺寸。
同步带的型号和同步带轮的尺寸一旦确定，就可以保证同步带传动的精度和稳定性。
此外，同步带轮的节顶距表还可以用来检查同步带传动的设计是否合理，
如果设计不合理，可能会导致同步带传动的失效。
带轮的计算
Dp：节径
δ：节顶距
同步带轮中心距及同步带节线长计算
L’：近似皮带节线长
C：两轴的中心距
Dp：大带轮的节径
dp：小带轮节径
中心距的确定
B= L – 1.57 (Dp + dp)
L：皮带节线长
带轮的计算内轮差计算皮带轮转速计算挂轮计算脱式计算题带答案带薪年休假计算方法江恩轮中轮计算器挂轮计算器后浇带工程量计算三角带长度计算带号计算
2011-03-21 16:43

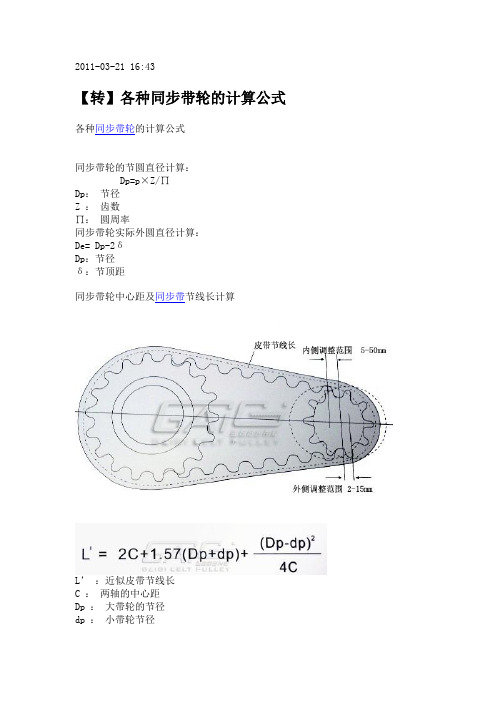

【转】各种同步带轮的计算公式
各种同步带轮的计算公式
同步带轮的节圆直径计算：
Dp=p×Z/∏
Dp：节径
Z：齿数
∏：圆周率
同步带轮实际外圆直径计算：
同步带轮中心距计算
同步带轮中心距计算同步带轮中心距计算是机械传动中常用的一种计算方法，它可以帮助我们确定同步带轮的中心距，从而保证机械传动的正常运转。
在本文中，我们将详细介绍同步带轮中心距计算的方法和注意事项。
我们需要了解同步带轮的基本结构和工作原理。
同步带轮是一种用于传递动力和转矩的机械元件，它通常由两个同步带轮和一条同步带组成。
同步带轮的中心距是指两个同步带轮中心之间的距离，它的大小直接影响到同步带的张力和传动效率。
接下来，我们来介绍同步带轮中心距计算的方法。
同步带轮中心距的计算需要考虑多个因素，包括同步带的长度、带轮的直径、带轮的宽度、带轮的转速等。
具体计算方法如下：1. 首先，我们需要确定同步带的长度L和带轮的直径D1和D2。
2. 然后，我们需要计算同步带的张力T，这可以通过以下公式计算：T = (P × D1) / (2 × π × L)其中，P是传递的功率。
3. 接下来，我们需要计算同步带的侧向力F，这可以通过以下公式计算：F = T × tan(α)其中，α是同步带的侧向角度。
4. 然后，我们需要计算带轮的宽度B，这可以通过以下公式计算：B = F / (K × D2)其中，K是带轮的侧向力系数。
5. 最后，我们可以通过以下公式计算同步带轮的中心距C：C = (D1 + D2) / 2 + (B1 + B2) / 2其中，B1和B2分别是两个同步带轮的宽度。
需要注意的是，同步带轮中心距的计算需要考虑多个因素，因此在实际应用中需要根据具体情况进行调整和修正。
此外，同步带轮的安装和调整也是非常重要的，必须严格按照相关规定进行操作，以确保机械传动的正常运转。
同步带轮中心距计算是机械传动中非常重要的一项工作，它可以帮助我们确定同步带轮的中心距，从而保证机械传动的正常运转。
在实际应用中，我们需要根据具体情况进行计算和调整，并严格按照相关规定进行操作，以确保机械传动的安全和可靠性。
同步带轮节圆直径计算
同步带轮节圆直径计算
同步带轮和节圆直径是工程技术中非常重要的一部分，它是用于传送动力的一种机械装置。
由于它的复杂性和严格的要求，它的安装方式和轮节的大小对机械的运行效率至关重要。
因此，对同步带轮节圆直径的精确计算是必要的。
同步带轮节圆直径的计算可分为两个关键步骤：计算节圆直径和计算同步带轮的直径。
节圆直径是指带轮中心口距，公差是根据带轮类型而定，圆弧应符合带轮中心口和齿形公差。
因此，首先需要确定带轮类型，然后将中心口距和公差输入计算机中进行计算，得出节圆直径。
计算同步带轮直径时，需要先确定带轮节距，也就是带轮千分点间的距离，这个距离可以根据机械装置的具体要求确定。
接下来，再按一定的比例计算同步带轮的直径，其公式为：直径=节距÷千分点百分比。
以上就是同步带轮节圆直径的计算步骤，是一种十分重要的计算方法。
然而，上述的计算方法只适用于精度要求不高的情况，当使用较低精度的节圆直径和同步带轮直径时，由于机械装置要求的精度比较高，会出现较大误差。
为了减少误差，可以使用更高精度的计算方法，如求偏差、采用更精确的公差等，以确保机械装置能够正常运行。
此外，同步带轮节圆直径的计算过程也应考虑到机械设备的复杂性。
由于大多数机械装置都有多种不同的部件，针对不同机械装置的计算步骤也可能有所不同，因此，在计算过程中需要考虑清楚所有部
件的位置和关系，以确保每一步计算的准确性。
以上就是同步带轮节圆直径计算的相关内容，通过上述计算方法，可以准确精确地计算出节圆直径和同步带轮直径，为机械装置的正常运行保证了准确的条件。
同时，在使用上述方法的过程中，也应考虑到机械装置的复杂性，以确保计算的准确性。
同步带的长度计算方法及公式汇总
同步带的长度计算公式如下：
lb =((df + dm) 1.5708 ) + (2 lfm)
其中lb是同步带的长度，df是大同步带轮的直径，dm是小同步带轮的直径，lfm是大同步带轮的中心和小同步带轮中心的距离。
从上述同步带长度的计算公式可以看出同步带轮的直径对于同步带的长度有一定的影响。
而同步带轮的直径和同步带轮的型号还有尺寸有关。
同步带的常见损坏现象
1、同步带在运行的过程中出现带齿折断的现象。
2、同步带在运行的过程中出现带体边沿异常磨损的情况。
3、同步带在使用的过程中齿边出现严重磨损的情况。
4、同步带在运行的过程中出现带体跑偏的情况。
5、同步带在运行的过程中出现纵向开裂的情况。
同步带出现损坏的解决方案
1、同步带在使用的过程中不可以扭结同步带，当安装宽同步带或者是大同步带轮的时候，增加同步带轮的直径或者是宽同步带，需要去除存在的异物，并且进行正确的张紧。
2、同步带在使用的过程中需要进行正确的张紧，当安装宽度更大，动力传输更高的同步带的时候，应该增加同步带的尺寸或者是同步带轮的尺寸。
需要检查一下同步带的型号，并且在必要的时候进行及时的更换。
3、如果同步带轮出现严重的磨损的话则需要将同步带轮及时进行更换。
4、如果同步带轮没有办法进行轴的对齐，就需要更换同步带轮的法兰，并且加固轴承或者是机箱。
5、同步带如果出现纵向的裂开就需要立即更换法兰同步带轮，并且重新对齐同步带轮还有轮轴，并且更正同步带传动系统的张紧力，去除表面的异物，安装防护罩。
重新检查一下切割装置还有同步带的导向装置。
同步带轮分度圆直径
同步带轮分度圆直径
同步带轮是一种用于传动的特殊轮子，它们上面一般都会有齿轮或是带齿，用于与同步带配合使用。
分度圆直径是指同步带轮上齿轮或带齿的齿数所计算出的直径。
同步带轮分度圆直径的计算公式为：
分度圆直径 = 齿数 / 模数
其中，齿数是同步带轮上齿轮或带齿的齿数，模数是齿轮的模数，表示齿轮齿距与齿轮直径的比值。
需要注意的是，同步带轮的分度圆直径并不是轮子外径，而是用于计算传动比等参数的重要参考数值。
实际生产中，同步带轮的外径一般会比分度圆直径大，以便在运动过程中更好地与同步带配合。
同步带及带轮设计计算
（4）确定带轮的节圆直径 d1, d2
小带轮节圆直径： d1 Pb z1 / 9.52512 / 3.14 36.38mm 大带轮节圆直径： d2 Pb z2 / 9.525 31/ 3.14 93.99mm
（5）验证带速 v
同步带轮： z1 12 ， d1 36.38mm ， z2 31 ， d2 93.99mm
传动中心距 a：精确计算 a 83.07mm
订购图纸如下图 2 所示：
图 2 带轮订购图纸
表 1 载荷修正系数 K0 表 2 梯形同步带选型图
表 3 带轮最小许用齿数 表 4 同步带允许最大线速度 表 5 L 型号梯形齿同步带规格、型号、尺寸表
设计任务：
设计一同步带及同步带轮，其传动比为 i 2.6 ，传递功率为：50 ~ 100w 。小带轮的转 速为 n1 1000RPM ,中心距：80mm 左右。设计确定带及带轮的订购型号。（小带轮有一
个5mm 的孔）
设计计算如下所示：
（1）确定同步带传动的设计功率 Pd
Pd K0 Pm
K ④宽度系数
w
：
Kw
( bs bso
)1.14
⑤额定功率： Pr
K z KwP0
K
z
P0
bs bso
1.14
1.14
P 根据设计要求, d
Pr
。故带宽 bs
bs 0
Pd K z P0
8.20mm 。
根据表 7 可已选择 bs 12.7mm 的同步带，其宽度代号为：050。
圆弧同步带带轮规格计算
圆弧同步带带轮规格计算
首先，我们需要确定所需的传输功率和转动速度。
传输功率是指通过
圆弧同步带传输的力和速度的乘积，通常以千瓦（kW）为单位。
转动速度
是指带轮的转动速度，通常以转/分（RPM）为单位。
接下来，我们需要计算圆弧同步带的带长。
带长是带轮外圈的周长，
可以通过以下公式计算：
带长=（带轮直径+装带方式系数）×π
接下来，我们需要计算圆弧同步带的带宽。
带宽是指带轮的宽度，以
毫米（mm）为单位。
最后，我们可以计算所需的带轮直径。
带轮直径=（带长×转动速度）/（π×60）
其中，π是圆周率，60是分钟到秒的转换因子。
在进行这些规格计算时，需要确定传输功率、转动速度、带宽和带轮
直径的单位，以便结果是一致的。
总之，圆弧同步带带轮的规格计算涉及到传输功率、转动速度、带长、带宽和带轮直径等参数。
通过正确计算这些参数，我们可以选择合适的圆
弧同步带带轮规格，以确保机械设备的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种同步带轮的计算公式
同步带轮的节圆直径计算：
Dp=p×Z/∏
Dp：节径
Z ：齿数
∏：圆周率
同步带轮实际外圆直径计算：
De= Dp-2δ
Dp：节径
δ：节顶距
同步带轮中心距及同步带节线长计算
L’：近似皮带节线长
C ：两轴的中心距
Dp ：大带轮的节径
dp ：小带轮节径
中心距的确定
B= L – 1.57 (Dp + dp)
L：皮带节线长
带轮径向允许跳动量(单位：MM)表3
带轮外径允许跳值
≤203.20 0.13
>203.20 0.13+[(带轮外径-203.20)x0.005]
圆弧齿轮传动设计步骤：
1) 简化设计：根据齿轮传动的传动功率、输入转速、传动比等条件，确定中心距、模数等主要参数。
如果中心距、模数已知，可跳过这一步。
2) 几何设计计算：设计和计算齿轮的基本参数，并进行几何尺寸计算。
3) 强度校核：在基本参数确定后，进行精确的齿面接触强度和齿根弯曲强度校核。
4) 如果校核不满足强度要求，可以返回
带轮端面允许跳动量公差(单位：MM)表2
带轮外径允许跳动量
≤101.60 0.1
>101.60～254.00 带轮外径x0.001
>254.00 0.25+[(带轮外径-254.00)x0.005]
梯形齿同步带、轮选型圈
额定功率KW
T形齿同步带、轮选型图
额定功率KW
HTD型（圆弧形齿）同步带、轮选型图
额定功率KW
同步带的选型方法
步骤1 确定设计时的必要条件1机械种类 2传动动力 3负载变动程度
4一日工作时间 5小带轮的转速 6旋转比(大带轮齿数/小带轮齿数) 7暂定轴间距 8带轮直径极限 9其他使用条件
【步骤2-a】计算设计动力……MXL/XL/L/H/S□M/MTS□M系列时
●设计动力(Pd)=传动动力(Pt) M过负载系数(Ks)
·请根据原动机额定动力计算传动动力(Pt)。
(原本根据施加在皮带上的实际负载进行计算较为理想)
·过负载系数(Ks)=Ko+Kr+Ki Ko: 负载补偿系数(表1) Kr: 旋转比补偿系数
(2) Ki: 惰轮补偿系数(表3)
电机选型说明
无刷直流电机
无刷直流电机采用电子部件替代传统电刷换相器,保留了直流电机的优良调速特性,低速力矩大,调速范围宽,电机体积小效率高,同时克服了直流电机电刷容易打火特点
无级调速,调速范围较宽,其调速比可达到1:50,1:100或更高
相对有刷直流和交流变频,具有更高的工作转速
电机采用高性能永磁材料,高能密度设计,相对于交流异步电机体积明显减小,效
率高,转矩大
电机采用高热容技术设计,电机温升低
电机采用拉伸铝合金外壳,外观精美,传热性好
在额定转速范围内保持恒转矩
启动转矩大,过载能力强,运行平稳,低噪声
反馈方式采用开关霍尔,低线数码盘或无位置传感器方式
相关术语
额定功率:无刷直流电机运行在额定转速下,输出额定转矩时输出的功率
额定功率=额定转速(rpm)x额定转矩(N.m)x2x3.14/60
=额定转速(rpm)x额定转矩(N.m)/9.55
额定转速:无刷直流电机在额定负载下能长时间运行的最大速度
额定转矩:无刷直流电机在长时间稳定运行条件下可以输出的最大转矩
无刷直流电机有关参数
环境温度--0℃- +50℃
环境湿度--＜85%RH
绝缘等级--B级
耐振动/耐冲击--0.5/2.5G
链轮链条的选择方法
选择滚轮链条时应把握以下7个条件。
1.使用的机械 5.高速轴的轴径与转速
2.冲击的种类 6.低速轴的轴径与转速
3.原动机的种类 7.轴间距
4.传动力(kW)
2. 确定使用系数根据要进行传动的机械以及原动机的种类，通过使用系数表(表1)确定使用系数。
3. 确定补偿传动力(kW)
利用使用系数补偿传动力(kW)。
K单列链条时E补偿传动力(kW)=传动力(kW)M使用系数K多列链条时E根据多列系（表2)确定多列系数。
4. 选择链条与链轮齿数
5. 选择大链轮的齿数
6. 检查轴径
7. 链轮的轴间距
8. 计算链条的长度与链轮的轴间中心距离
Lp : 用链节数表示的链条长度
N1 : 大链轮的齿数
N2 : 小链轮的齿数
Cp: 用链节数表示轴间中心距离: ≈3.14
(1) 计算链条的长度(已确定链轮的齿数N1、N2与轴间中心距离Cp时)
*请将Lp的小数点以下的值四舍五入。
(2) 计阒峒渲行木嗬?已确定链轮的齿数N1、N2与链条长度Lp时)
I利用一般选型方法的选型范例
利用3.7kW、1,000r/min的电动机(马达)传动压缩机时。
[1] 把握使用条件
[2] 确定使用系数
[3] 确定补偿传动力(kW)
[4] 选择链条与链轮的齿数
由于施加在各列链条上的负载并未均匀分布，因此多列滚轮链条的传动能力不能达到单列滚轮链条的列数倍能力。
因此，多列滚轮链条的传动能力可通过1列滚轮链条的传动能力乘以多列系数求出。
链条列数小链轮转速 min–1{r/min}3列2列1列补偿kW(纵轴)与转速
300r/min(横轴)的交点位于比CHE 60的23T(23齿)小、比17T(17齿)大的范围内。
根据交点位置判断，可使用19T。
最短轴间距当然是以2个链轮不相互接触为好，但请选择120B以上的小链轮卷绕角度。
一般来说，较为理想的轴间距为所用链条节距的30~50倍，脉动负载发生作用时，请选择在20倍以下。
检查所选小链轮是否可在所需的轴径下使用。
请参阅产品目录中相应页的规格表。
相对于轮毂直径较
大时，请增加齿数或选择较大的链条。
大链轮的齿数=小链轮的齿数M速度比确定小链轮的齿数后，再乘以速度比，则可确定大链轮的齿数。
一般来说，小链轮的齿数为17齿以上，高速时为21齿即可，低速时为12齿即可，但大链轮的齿数最好不要超过120齿。
另外，速度比为1 : 1或2 : 1时，请尽可能选择大齿数链轮。
通常使用时，请将速度比设定为1 : 7以下，最好是在1 : 5左右。
利用简易选型表(表3)或传动能力表求出满足高速轴转速与补偿传动力(kW)的链
条与小链轮的齿数。
此时，选择具有所需传动能力的最小节距的链条。
此时应尽可能选择小节距链条以获得低噪音的平滑传动。
(如果单列链条能力不足，则请选择多列链条。
另外，安
装场所有空间限制、轴间距较小并且想尽可能减小链轮外径时，请使用小节距多列链条。
)另外，小链轮
与链条的卷绕角度应为120B以上。
确定链条以及两链轮的齿数、轴间距后，根据链节数计算公式来确定长度。
一般来说，选择的链条长度应尽可能四舍五入成偶数链节。
如果由于轴间距的关系而无法避免奇数链节，则必须使用偏置链节，但请尽可能通过改变链轮齿数或轴间距的方式使其变成偶数链节。
通过滚轮链条所需长度计算公式求出的节距数几乎不可能与任意轴间距完全吻合，只能求出近似值，因此应根据所需全长再次对两轴中心距离进行精密计算。
有关1,000r/min、4.44kW，如果查看表3的简易选型表，可确认链条为CHE40，链轮为17T左右。
现在通过CHE40链条的传动能力表进行确认，齿数为13T、1,000r/min时的传动能力为4.09kW，不能满足
补偿传动能力，因此选择齿数为19T的链轮，因其传动能力为4.6kW，可进行传动。
因此，选择该链轮即
可。
选择结果: 链条=CHE40
小链轮齿数=19T
传动能力表(P.2420)以小负载变动为条件，使用系数表则用于根据负载变动的大小补偿传动kW。
负载变动较小的皮带输送机、链条输送机、离心泵、离心鼓风机、一般纤维机械、负载变动较小的一般机械
离心压缩机、船用推进器、负载轻微变动的输送机、自动炉、干燥机、粉碎机、一般加工机械、压缩机、一般土建机械、一般造纸机械冲压机、碎石机、土木矿山机械、振动机械、石油钻探机、橡胶搅拌机、压路机、输送辊道、反转或施加冲击负载的一般机械
Cp(链节数)
Lp(链节数)
I简易选型表
补偿传动力(kW)= 传动力(kW)M使用系数
多列系数π伴随有轻微冲击的传动伴随有较大冲击的传动
1) 使用的机械压缩机，运行10小时
2) 冲击的种类平滑传动
3) 原动机的种类电动机
4) 传动力(kW) 3.7kW
5) 转速 1,000r/min
将使用系数定为1.2。
补偿传动力(kW)=传动力(kW)M使用系数
=3.7kWM1.2=4.44kW
几种常用的传动性能比较。
