临时起搏器的使用及参数调整
美敦力5318临时起搏器说明书
感知
输出振幅 测量阻抗范围 脉宽 不应期 空白期 高 宽
0.5-20mv
0.1-10v 200-4000ohms 0.06-2.0ms 250ms 起搏:125ms, 21.1cm 8.1cm 感知:75ms
厚
重量 电池类型 电池寿命
Education Department, Greater China Region
5318 型
临时起搏器和起搏分析仪
Education Department, Greater China Region
1
目标
• 了解 5318 的性能 • 对置入过程起搏参数测试
–P/R波； –起搏阈值测试； –导线阻抗；
–膈肌刺激试验
Education Department, Greater China Region
3.6cm
510gm(连电池) 标准 9v碱性 14天(典型)
4
1
概述
1. 起搏感知发光二极管 2. 锁定/解锁键 3. 锁定指示符 4. 频率旋钮 5. 输出旋鈕 6. 感知度旋钮 7. 脉宽旋钮 8. 脉宽显示键 9. 电极阻抗测试键 10.暂停键 11.开机键 12.关机键 13.紧急起搏键 14.下部屏幕 15.感知度图解表 16.输出电压图解表 17上部屏幕 18.频率图解表 19. 电池指示灯
Education Department, Greater China Region
2 19 PACE SENSE 3
4
30 80 120
18 3 17 16
RATE
min
200 -1
5
0.1 5 10

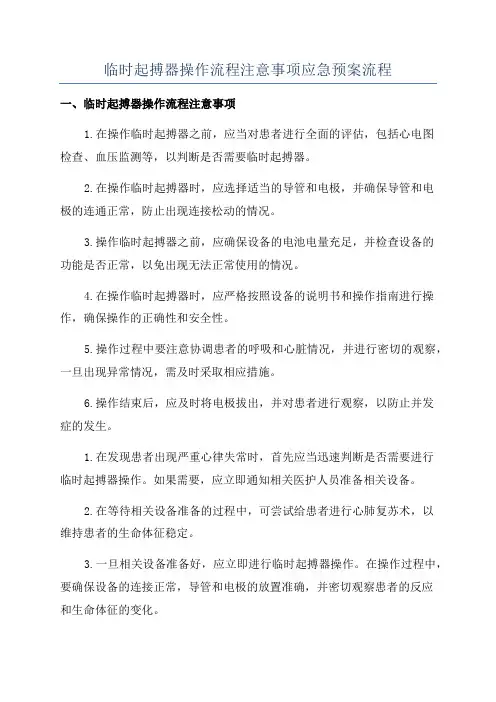

临时起搏器操作流程注意事项应急预案流程
临时起搏器操作流程注意事项应急预案流程一、临时起搏器操作流程注意事项1.在操作临时起搏器之前，应当对患者进行全面的评估，包括心电图检查、血压监测等，以判断是否需要临时起搏器。
2.在操作临时起搏器时，应选择适当的导管和电极，并确保导管和电极的连通正常，防止出现连接松动的情况。
3.操作临时起搏器之前，应确保设备的电池电量充足，并检查设备的功能是否正常，以免出现无法正常使用的情况。
4.在操作临时起搏器时，应严格按照设备的说明书和操作指南进行操作，确保操作的正确性和安全性。
5.操作过程中要注意协调患者的呼吸和心脏情况，并进行密切的观察，一旦出现异常情况，需及时采取相应措施。
6.操作结束后，应及时将电极拔出，并对患者进行观察，以防止并发症的发生。
1.在发现患者出现严重心律失常时，首先应当迅速判断是否需要进行临时起搏器操作。
如果需要，应立即通知相关医护人员准备相关设备。
2.在等待相关设备准备的过程中，可尝试给患者进行心肺复苏术，以维持患者的生命体征稳定。
3.一旦相关设备准备好，应立即进行临时起搏器操作。
在操作过程中，要确保设备的连接正常，导管和电极的放置准确，并密切观察患者的反应和生命体征的变化。
4.在操作过程中，如遇到设备故障或不良反应的情况，应立即采取相应的应急措施，并及时报告相关医护人员。
5.在操作结束后，应及时给予患者适当的护理，并密切观察患者的病情变化，以及可能出现的并发症。
6.操作过程结束后，应记录相关操作信息，并向相关医护人员进行报告，以便进行后续的治疗和护理工作。
三、临时起搏器操作流程的注意事项和应急预案流程是保障患者的安全和生命的重要环节，医护人员在进行这一操作时必须严格遵守操作规范，并在操作中时刻保持高度的警惕性和责任心，以提供最优质的医疗服务。
紧急临时心脏起搏的操作要点及注意事项
紧急临时心脏起搏适应症:㈠临时心脏起搏1、治疗性：①各种原因引起的心脏停搏和阿-斯综合征发作。
②急性心肌梗死、急性心肌炎、病窦综合征等心脏器质性病变导致的缓慢型心率失常（心动过缓、Ⅱ度Ⅱ型、Ⅲ度房室传导阻滞、束支传导阻滞等）。
③药物中毒、电解质紊乱引起的缓慢心律失常。
④心脏直视手术引起的房室传导阻滞。
2、预防性：①心脏起搏和传导系统功能不全的患者行大手术、心血管造影检查或心律转复治疗时。
②心律不稳定的患者在安置永久起搏器前或更换永久起搏器时的过渡。
3、诊断性：作为食管调搏和心内电生理检查的辅助手段，如检查窦房结功能、房室届功能、预激综合征类型、泛折性心律失常及某些抗心律失常药物的疗效。
紧急临时起搏操作步骤经皮穿刺钢丝电极心肌内或心肌起搏：①连接心电图机或监护仪作心电监护。
②将细钢丝电极插入9号心穿针内，伸出头端约1cm并反折成30°角，消毒后备用。
③以安尔碘消毒右下胸皮肤，取普通针头刺入右下胸皮下，与起搏器正极相连。
④在剑突下偏左以安尔碘消毒皮肤，切开皮肤约2mm，将带有钢丝电极的9号针头刺入，针尖指向左锁骨中线稍内側，与上腹部皮肤保持20°～30°角，进针约7cm即达右心室心肌或心腔。
轻柔地拔出针头，使钢丝电极钩住心内膜或心肌，沿钢丝退出穿刺针，将钢丝电极的末端与起搏器的负极连接。
⑤调整起搏参数（VVⅠ型）：电压3V～5V或电流10mA～15mA，感知灵敏度0.5mV～1.0mV,频率超过自身心率10次/分左右即可起搏。
⑥通过心电图或示波器观察起搏效果,若有脉冲信号,其后有固定的宽大畸形的QRS波群和T波,说明起搏有效。
⑦缝合皮肤,固定电极,保护好起搏器正负极连接处,避免脱落。
注意事项1、安置临时起搏器时，当心内膜起搏电极进入右心室后，常因机械刺激引起室性早搏和短暂性室性心动过速，电极固定或稍后退出即可使之消失，否则持续的机械性刺激可能诱发心室扑动或颤动。
术前应使患者情绪稳定或用少量镇静剂，术中应保持良好的静脉通路以利于抢救。
心脏临时起搏器操作
心脏临时起搏器使用操作流程通过人工电脉冲发生器发生具有一定频率和能量的电刺激，使心肌的某一部分产生兴奋点并传导至整个心脏，使心脏收缩与舒张，维持心排血量，从而维持心脏正常功能。
用于治疗心动过缓，终止阵发性室上性心动过速或阵发性室性心动过速。
目的环境评估 安静整洁、宽敞明亮 1 评估评估临时起搏器：打开电源，查看临时起搏器电池蓄电池是否充足，如提示电量低，及时更换电池。
脉冲发生器与连接器连接是否紧密。
患者评估（1) 双人核对医嘱。
（2) 核对床号、姓名、病历号和腕带（请患者自己说出床号和姓名）。
（3) 评估患者的病情、治疗情况、心理及意识状态和合作程度。
过 （4) 评估穿刺部位及周围皮肤情况：无红肿、脓性分泌物、硬结和瘢痕。
（5) 建立静脉通路，持续心电监护。
（6) 向患者解释操作目的、方法和注意事项，并指导患者配合。
（7) 评估患者是否需排尿、便。
操作前准备 1. 人员准备 仪表整洁，符合要求。
洗手，戴口罩。
2. 物品准备 治疗车上层放置准备好消毒器械包、消毒手术衣包、临时起搏导管套装、临时起搏器、碘伏、肝素盐水、纱布、贴膜、利多卡因和注射器，以上物品符合要求，均在有效期内。
治疗车下层放置医疗废物桶、 (生活垃圾桶、锐器盒。
3. 按要求检查所需用物，符合要求方可使用。
4. 患者准备 平卧，安静，必要时使用镇静药。
操作程序注意事项1. 严格遵守无菌技术操作流程。
必错支何平价销总2. 置人临时起搏器后患者不能取右侧卧位，应平卧或取左侧卧位。
如选择股静脉则应绝对卧床，保持平卧位，直至停止临时起搏治疗时。
穿刺侧肢体勿活动，以免导致导管脱位。
3. 置人临时起搏器前后必须持续监测心率和血压，如发现问题，及时处理。
4. 心率低于设定起搏心率应考虑（1) 起搏导线有无脱落或扭曲。
（2) 有起搏信号但无电信号，提示起搏阈值升高。
副烈常当单（）（3) 起搏信号时有时无或完全消失，提示电池用完或导联接触不良。
临时心脏起搏器
3.临时起搏器体外脉冲发生器应固定在床上或患者 身上，以防滑脱而牵拉导致脱位，每天应检查接 头连接处，确保安全起搏。
4.备好备用电池，注意临时起搏器的低电压报警， 及时更换。（一般为9V的锌汞电池或锌锰电池） 更换电池方法：有医师在场 时机选择：患者自主心率较快时 起搏依赖：先将起搏频率逐渐减慢，观察自主心 率能否出现，再迅速更换
• 如果有自身心搏，起搏器能感知其QRS波，抑制起 搏器发放脉冲，并重整脉冲发放周期，避免发生 心室竞争心率
• 当自身心率快于起搏器预定频率时，起搏器脉冲 发放功能全被抑制，完全是自身心律，心电图上 见不到起搏信号
6
•大家有疑问的，可以询问和交流
•可以互相讨论下，但要小声点
7
心外膜临时起搏器安置方法
人工心脏起搏器发出脉 冲电流→电极→心肌 →引起心脏兴奋收缩， 从而替代了原有的心 脏起搏点，控制心脏 按一定节律收缩。
4
工作原理—以心室起搏为例
• 电极置于右心室，当自身心率低于起搏器设定频 率时，起搏器按规定的频率发放脉冲起搏心室
• 心电图表现为心室起搏信号后紧随一宽大畸形QRS 波
5
工作原理—以心室起搏为例
临时心脏起搏器的应用与 护理
定义
• 临时心脏起搏器(pacemaler，PM)是一种能 产生脉冲电流，以刺激心肌某部分而产生 兴奋点并传导至整个心脏，产生收缩与舒 张活动，以维持有效的血液循环的装置。
2
单腔临时起搏器
• 是指应用单室腔心外 膜电极及体外起搏器 维持心脏起搏时间在 四周以内。
3
工作原理
11
临时心脏起搏器的停用
• 启用临时心脏起搏器的患者，当自主心律增加到 足以维持循环功能时，可试停起搏器。观察, 1-2 天心律稳定，同时保证起搏导线留置 2 周以上， 可拔除起搏导线。因为此时心外膜电极周围已纤 维化，拔除时不会对心肌造成太大的损伤，拔除 导线时应当持续缓慢、恒力匀速牵拉导线，直至 拔除体外，避免暴力造成心外膜破裂。因部分患 者术后服用华法林抗凝治疗，拔出心外膜导线后 要仔细观察有无心脏压塞征象。在拔除起搏导线 的过程或拔除后24H内，应严密观察患者的心肌情 况，同时做好伤口的消毒，以防感染。
《临时心脏起搏器》课件
在本课件中，我们将介绍临时心脏起搏器的定义、作用和应用场景，探讨其 在临床中的重要性，以及其结构、工作原理和参数设置。
背景介绍
临时心脏起搏器的定义
临时心脏起搏器是一种医疗设备，用于暂时性地支持和调节心脏的电信号传导。
临时心脏起搏器的作用和应用场景
临时心脏起搏器用于治疗心律失常、心脏停搏和其他需要临时心脏支持的紧急情况。
临时心脏起搏器的参数 设置
医疗专业人员可以根据患者 的具体情况，调整临时心脏 起搏器的参数，以实现最佳 的治疗效果。
适应症和禁忌症
临时心脏起搏器的适应症
临时心脏起搏器适用于心脏传导阻滞、心脏停搏、心绞痛和心脏手术等病症。
临时心脏起搏器的禁忌症
临时心脏起搏器使用可能存在某些禁忌症，如感染、出血倾向或对起搏器材料敏感等。
临时心脏起搏器的重要性
临时心脏起搏器可以稳定心脏电传导和节律，维持患者的心脏功能。它在紧急救护和心脏手 术中起着至关重要的作用。
工作原理冲发生器和电源。
临时心脏起搏器的工作 原理和机制
临时心脏起搏器通过向心脏 发送电脉冲来模拟正常的心 脏电信号，以确保心脏的有 效收缩。
操作步骤
1
步骤一
确定临时心脏起搏器安全可靠的植
步骤二
2
入位置。
准备和消毒手术区域，并为患者做
好术前准备。
3
步骤三
将临时心脏起搏器导线插入患者的
步骤四
4
心脏，并固定导线。
调节临时心脏起搏器的参数，以确 保心脏得到合适的起搏。
临时心脏起搏器
工作原理
人工心脏起搏器发出脉 冲电流→电极→心肌 →引起心脏兴奋收缩， 从而替代了原有的心 脏起搏点，控制心脏 按一定节律收缩。
工作原理—以心室起搏为例
• 电极置于右心室，当自身心率低于起搏器设定频 率时，起搏器按规定的频率发放脉冲起搏心室 • 心电图表现为心室起搏信号后紧随一宽大畸形QRS 波
临时心脏起搏器的应用与 护理
心外1 薛文静
定义
• 临时心脏起搏器(pacemaler，PM)是一种能 产生脉冲电流，以刺激心肌某部分而产生 兴奋点并传导至整个心脏，产生收缩与舒 张活动，以维持有效的血液循环的装置。
单腔临时起搏器
• 是指应用单室腔心外 膜电极及体外起搏器 维持心脏起搏时间在 四周以内。
起搏器参数调节-频率
• • • • 起搏频率 成人：90-100ppm 儿童：100-120ppm 婴幼儿：120-140ppm
起搏器参数调节-输出电压
• 起搏阈值：每次都能引起 心脏起搏的最小电压或电 流。 • 将电压或电流逐渐降低使 起搏心电图有漏搏，再增 大电压和电流出现连续有 效起搏的电压和电流为起 搏阈值。 • 设定工作输出应为阈值的 2倍 • Reocor S单腔起搏器一般 起搏阈值3-5mA或1.5-3V， 通常初始设定电压为3-6V。
心脏术后临时起搏器适应症
• 术后心动过缓：III度房室传导阻滞或II度房室传 导阻滞心率较慢者，<50次/分；心率较慢，<50 次/分，导致血压偏低。 • 术后心律紊乱：频发室性期前收缩；室上性阵发 性心动过速，可用超速起搏抑制心动过速；预防 应用药物后心动过缓。 • 病情重或手术复杂者：心功能III-IV级；EF为2030%；巨大心脏，心胸比大于0.8，左心室径大于 70mm；复杂性先天心脏病。
07起搏参数的调节及意义汇总
起搏参数的测定及调整
• 2、常用的起搏参数 • 电阻（Ω ） 电极与人体相关组织的电阻（Ω ），一 项在永久性心脏起搏器植入过程重要的 指标，影响起搏电输出，但在临时心脏 起搏器使用过程相对来说关注较少，改 变电极位置会产生改变，不可调。
起搏参数的测定及调整
• 3、起搏参数的调整 • 植入临时心脏起搏器时，应该尽可能将 电极安放在右心室内进行VVI起搏，但 也不排除在某些情况（或无法将电极送 至心室）采用的AAI起搏。 • 本节讨论临时心脏起搏器在VVI起搏时 的参数调整。
起搏参数的测定及调整
• 1、起搏与感知域值测定 1）起搏域值测定 起搏域值测定： 电极导管到位后，调节固定脉宽到0.5ms， 逐渐调低脉冲幅度（电压），观察起搏 情况，其能起搏的最低电压即为起搏域 值。
起搏参数的测定及调整
• 1、起搏与感知域值测定 1）起搏域值测定 起搏域值正常值：常设2.5-3V。 对临时起搏来说，目前无公认的正常值，一般 <1V较为合理，但不同的起搏方式起搏域值各 不相同，同一患者不同时段也不同，如在2-4V 能完全起搏，即为正常（合理），某些情况下 可视患者主观感受与心电监护完全起搏为标准。
起搏参数的测定及调整
• 1、起搏与感知域值测定 2）感知域值测定 感知的安全度： 腔内心电图P或R波的幅度高出起搏器设置的 感知灵敏度值的比例。 感知的安全度=（腔内心电图P或R波的幅度-感 知灵敏度值）/感知灵敏度值×100% 要求：>100%，最好>150%。
起搏参数的测定及调整
• • • • • • • 2、常用的起搏参数 基本脉冲频率(ppm) 脉宽(ms) 脉冲幅度(V) 感知灵敏度(mV) 不应期(ms) 电阻（Ω ）
起搏参数的调节及意义
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脉冲发生器与电极的连接
直接连接： ▪ 带接触保护插头的临时起搏电极 ▪ 带2mm插针的临时起搏电极或EP电极导管
脉冲发生器与电极的连接
间接连接： ▪ 通过Redel转接器+病人电缆连接
Redel转接器
病人电缆
脉冲发生器与电极的连接
临时起搏电极
Redel
Reocor
TC Adapt
接受2mm插针
2.放置电极
穿刺成功并插入鞘
管之后，应该用带有肝素的生理
盐水冲洗鞘管，然后通过鞘管将 临时起搏电极或4极电生理检查
用电极送至右心室心尖部或其附
近，如心尖部无法满足感知和起 搏要求，也可以将其放置到右心 室流出道。放置妥当之后即将电 极远端与临时起搏的脉冲发生器 负极相连接，近端电极与正极相 连。
3.电极位置的确定和起搏阈值的测定
临时心脏起搏的模式包括以下几种： 经静脉心内膜起搏、心外膜起搏、经 食管心脏起搏和经胸心脏起搏。临时 起搏方式的选择通常取决于患者当时 的情况。绝大多数的临时心脏起搏均 采用经静脉心内膜起搏模式。
临时起搏器植入术
在导管室植入 床旁盲插 临时起搏电极静脉途径 经皮锁骨下静脉穿刺
经皮股静脉穿刺
EMERGENCY
PAUSE
OFF
ON
30
电极导线放置分析--感知
• 感知幅度(感知阈值): 抑制或触发按需起搏器所需的最
低心电信号幅度。
• 安全界限=灵敏度设置: 在阈值的1/2或1/3，以保证由 于电极周围纤维化及病人个体差异(P/R减小)时仍能感 知。
31
电极导线放置分析--感知阈值测试
• 目的: 明确感知性能良好 • 参数: P/R波振幅
36
电极导线放置分析—起搏阈值测试
1. 将频率设置在患者自身心率以上至少10次/分
2. 降低输出电压:将输出旋钮沿逆时针方向缓慢旋转至心电 图显示不夺获
3. 增加输出电压:将输出旋钮沿顺时针方向缓慢旋转至心电 图显示持续夺获所得值即为起搏阈值
4. 将输出电压设置于起搏阈值2至3倍
这就是保证了至少 2:1安全界限
使用病人电缆连接
临时起搏电极
Distal
负极（蓝色）
正极（红色）
PK-83-B 病人电缆
使用病人电缆连接
Reocor S 控制面板
起搏模式 OFF/SSI/SOO/SST 起搏频率 30~250ppm
启动Burst刺激
Burst频率 60~1000ppm
感知灵敏度 1~20mV 电池低电压报警 LED闪烁表示需要更换电池
常见适应征
临床上临时起搏的情况包括治疗性和保护性起搏。常见的心脏临时起 搏的适应症主要见于如下情况： 1.急性心肌梗死期发生的窦性心动过缓（包括窦性停博或窦房阻滞）、 二或三度房室阻滞。 2.心脏外科围手术期的房室阻滞、窦性心动过缓、房颤时的长RR间期 等。 3.药物（主要有β-受体阻滞剂、洋地黄、Ⅰ类和Ⅲ类抗心律失常等等） 所致的心动过缓。 4.心动过缓或虽无心动过缓但心电图有双束支阻滞，不完全性三分支阻 滞，将要接受全身麻醉及大手术者。 5.电解质紊乱引起的心动过缓。 6.具有永久起搏指征但因感染、身体条件或其他原因而暂不能实施者。 7.需要更换永久性起搏器时发现患者有起搏依赖的情况。 8.无法通过导管消融根除、药物治疗无效、并且不宜用药或电复律的室 上性或室性心动过速，需要临时采用猝发脉冲刺激终止心动过速者。
漂浮球囊起搏导管床旁临时心脏 起搏
操作方法与SwanGanz球囊导管操作 方法相似： 1、锁骨下静脉进入 15-20cm；右颈内静 脉10-15cm；右股静 脉进入25-35cm达到 右心房，充气囊， 在送入10-15cm判断 达到右心室 2、判断方法：室性 早搏；起搏心电图； 心腔内心电图
起搏系统的组成
Reocor S（单腔） 5318
临时起搏脉冲发生器
起搏系统的组成
常规的临时起 搏电极
带气囊的临时 起搏电极
主动固定的临 时起搏电极
• 心内膜临时起搏电极头端有两 个电极用于心脏电信号的感知 和夺获,其远端与心脏内膜接触 的部分为阴极，环状电极为阳 极; 尾端带两个针式插头与临 时起搏脉冲发生器相连
34
电极导线放置分析—起搏阈值
将起搏输出和脉宽设置在既能获得持续夺获
又能适应阈值改变，从而可以避免预料不了的副
作用。 实际操作中将输出设置在阈值的2-3倍。
35
电极导线放置分析—起搏阈值
• 目的: 保证有效起搏 最大限度延长电池寿命 • 参数: 脉宽为 0.5毫秒时最小电压 • 数值: 激素，靶状， < 1.0 伏 急性期 < 1.5 伏 慢性期 光滑金属 < 1.5 伏 急性期 < 2.0 伏 慢性期
• 所需值:
植入时 P波 > 2.0毫伏(急性期或慢性期)
植入时 R波 > 5.0毫伏(急性期或慢性期)
32
电极导线放置分析--感知阈值测试
1. 将频率调节至低于自身心率10次/分 2. 调节输出电压：将输出设置在0.1伏(最小值) 3. 降低感知灵敏度：将感知灵敏度钮沿逆时针方向缓慢 旋转至起搏指示灯连续闪烁 4. 增加感知灵敏度：将感知灵敏度旋钮沿顺时针方向缓 慢旋转至感知指示灯连续闪烁，起搏指示灯熄灭，所 得值即为P/R波(感知阈值)
9
10
EMERGENCY
13
OFF ON
PAUSE
MEDTRONIC ® 5318
12
Temporary Pacemaker/ Implant Tool
11
5318电池
更换电池 工作状态的电池 9伏碱性电池
更换电池期间， 临时起搏功能 能维持约15秒
5318 临时起搏特点
• 调节心率和输出电压
其他静脉途径
放置时间：一般不超过2周
操作方法
1.静脉穿刺 一般选用股静脉、 锁骨下静脉或右颈内静脉途径穿 刺，将鞘管插入静脉并将临时起 搏电极导线送至右心室。 （1）股静脉穿刺：在腹股沟韧 带下约2~5cm、股动脉搏动的内 侧0.5~1cm处。 （2）锁骨下静脉穿刺：左、右 锁骨下静脉。患者应当取平卧位， 穿刺点一般应该选在锁骨中线外 锁骨下2cm处，尽量靠外。
19
PACE
30 80
1
2 SENSE 3
4
120
18 3 17 16
RATE
min
200 -1
5
0.1 5 10
OUTPUT
v
ASY
20
10
1
0.5
15
6
SENSITIVITY
mv
PULSE WIDTH
1.50
ms
7
8
PULSE WIDTH
14
LEAD IMPEDANCE
1180
ohms
MEASURE
5. 将感知灵敏度值设置在所得阈值的一半(或更小)这就 提供了至少2：1的安全界限
6. 将频率和输出电压恢复到原始值
33
电极导线放置分析--感知阈值
影响因素
• 电极导线类型 (被动或主动固定)
• 电极导线位置 (组织/电极界面)
• 电极导线稳定性
• 电极技术(电极头表面，激素)
• 电极周围纤维化 • 药物
临时起搏电极位置的
确定与永久起搏无异，其中除影像下的解剖定位之外，最重
要的还是通过阈值来定位，尤其是床旁盲插时。临时起搏阈 值的确定可先将心室感知的灵敏设制为2.5mV左右，然后以60
次/分（若患者自身心率此时大于60次/分，则以高于患者自
身心率10次/分）的频率起搏，逐渐降低起搏输出，直至起搏 不能夺获心室为止，能夺获心室的最低起搏电压即为起搏阈 值，通常要求低于1V。在测定出起搏阈值之后，为保证起搏 安全，应当设置为阈值电压的2.5倍以上。
4.电极的固定 留置鞘管，用针线在皮肤切口出缝扎 一针，打结后将线插入鞘管的侧孔内，留出适当的长 度之后打结固定，以防鞘管脱出静脉，如鞘管末端带 有锁定装置，则可以将其旋紧以固定电极防止脱位或 移位。试图通过捆绑电极导线本身来固定导线是靠不 住的。起搏电极出鞘管外大约20cm的部分盘绕后以酒 精纱布覆盖，之后以无菌贴膜或胶布固定，电极导线 与临时起搏器的联接头部分最好也粘贴到体表，以免 因牵拉而脱位。
起搏电压 0.1~17止某些心动过速
▪ 操作步骤： ▪ 设定Burst频率 ▪ 按“Select burst”按键，然后 ▪ 在2秒内按住“Start burst”，按住多久，burst刺激就发 放多久
电池
▪ 使用9V电池（国际编号IEC 6LR61），市场上很容易买到
心室
300-1000 <1.0 >5.0
39
起搏器技术参数
参数 起搏模式 起搏频率 Burst频率 脉冲振幅/脉宽 感知灵敏度 极性 Reocor S SOO; SSI; SST 30 – 250 ppm 60 – 1000 ppm 0.1 – 17 V / 1 ms 1 – 20 mV 双极 30 – 150 ppm: 225 ms 151 – 200 ppm: 200 ms 201 – 250 ppm: 175 ms 0.1 – 10 V / 0.06-2 ms 0.5 – 20 mV 5318 AAI;VVI;AOO;VOO 30 – 200 ppm
– 脉宽
• 范围 = 0.06至 2.0毫秒
– 测试电极导线阻抗 (200至 4000欧姆)
0.30
500
27
5318 安全装置
锁定/解锁键
• 锁定/解锁键
锁定符号
钥匙闪动符号
28
5318 安全装置
显示器
• 低电压提示电池 寿命不足24小时
低电压提示
