河南省焦作市九年级物理上学期第三次月考试卷(含解析)新人教版

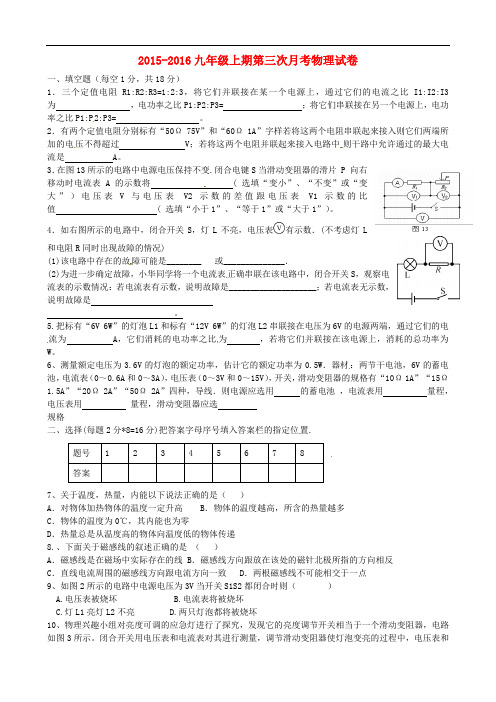

2015-2016学年河南省焦作市许衡实验学校九年级（上）第三次月考物理试卷 一、填空题（每空1分，共18分） 1．三个定值电阻R1：R2：R3=1：2：3，将它们并联接在某一个电源上，通过它们的电流之比I1：I2：I3为 ，电功率之比P1：P2：P3= ；将它们串联接在另一个电源上，电功率之比P1：P2：P3= ． 2．有两个定值电阻分别标有“50Ω 75V”和“60Ω 1A”字样若将这两个电阻串联起来接入电路中则它们两端所加的电压不得超过 V；若将这两个电阻并联起来接入电路中则干路中允许通过的最大电流是 A． 3．如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A示数将 （选填“变小”、“不变”或“变大”），电压表V与电压表V2示数的差值跟电压表V1示数的比值 （选填“小于1”、“等于1”或“大于1”）．

4．如图所示的电路中，闭合开关S，发光灯L不亮，电压表有示数．不考虑灯L和电阻R同时出现故障的情况： （1）该电路中存在的故障可能是 或 ． （2）为进一步确定故障，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况：若电流表有示数，说明故障是 ；若电流表无示数，说明故障是 ．

5．把标有“6V 6W”的灯泡L1和标有“12V 6W”的灯泡L2串联接在电压为6V的电源两端，通过它们的电流为 A，它们消耗的电功率之比为 ，若将它们并联接在该电源上，消耗的总功率为 W． 6．测量额定电压为3.6V的灯泡的额定功率，估计它的额定功率为0.5W．器材：两节干电池，6V的蓄电池，电流表（0～0.6A和0～3A），电压表（0～3V和0～15V），开关，滑动变阻器的规格有“10Ω 1A”“15Ω 1.5A”“20Ω 2A”“50Ω 2A”四种，导线．则电源应选用 的蓄电池，电流表用 量程，电压表用 量程，滑动变阻器应选 规格．

二、选择（每题2分，16分）把答案字母序号填入答案栏的指定位置. 7．关于温度、热量、内能，以下说法正确的是（ ） A．对物体加热，物体的温度一定升高 B．物体温度越高，所含有的热量越多 C．物体的温度是0℃，其内能也是零 D．热量总是从温度高的物体向温度低的物体传递 8．下面关于磁感线的叙述正确的是（ ） A．磁感线是在磁场中实际存在的线 B．磁感线方向跟放在该处的磁针北极所指的方向相反 C．直线电流周围的磁感线方向跟电流方向一致 D．两根磁感线不可能相交于一点 9．如图所示的电路中，电源电压为3V，当开关S1，S2都闭合时，则（ ）

A．电压表被烧坏 B．电流表将被烧坏 C．灯L1亮，灯L2不亮 D．两只灯泡都将被烧坏 10．学习电学知识后，物理兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电路如图所示．闭合开关，用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）（ ）

A．电流表A的示数变小 B．电压表V1的示数变大 C．电压表V1的示数变小 D．电压表V2的示数不变 11．如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的两根电线C，D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光．那么可以判定故障是（ ）

A．火线和零线短路 B．电灯L短路 C．电线AC段某处断路 D．电线BD段某处断路 12．大功率空调在启动一瞬间，与空调并联的台灯变暗，关于这一现象，下列说法不正确的是（ ） A．进户线中电流变大 B．线路中电阻变大 C．线路中热损失变大 D．灯泡两端电压变小 13．如图所示，电源电压为4.5V且恒定不变，当开关s闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为△U1、△U2、△U3，下列可能出现的情况是（ ）

A．△U1=OV、△U2=2V、△U3=1V B．△U1=OV、△U2=2V、△U3=2V C．△U1=0.5V、△U2=1V、△U3=1.5V D．△U1=0.2V、△U2=1V、△U3=0.8V 14．如图所示电路，电源电压不变，当开关闭合，滑动变阻器的滑片P向右移动时，下列判断正确的是（ ）

A．电压表示数变大 B．电流表A1的示数变小 C．灯泡变暗 D．电流表A2的示数变小

三、实验题（每空1分共20分） 15．按图1所示的电路图做“测量小电灯的功率”的实验，所用器材有：标“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω 1A”的滑动变阻器、电流表（量程为0〜0.6A、0〜3A）、电压表（量程为0〜3V、0〜15V）、开关及导线若干．

（1）某学生在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成（填选项前的字母） ． A．电流表烧坏 B、电压表烧坏C．小灯泡烧坏 D、小灯泡不亮 （2）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是： ， 排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是： ． （3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表． 电压表的示数U/V 电流表的示数I/A 小电灯的功率P/W 2.0 0.20 2.5 0.22 3.0 0.25 3.8 0.30 4.5 0.32 ①通过上表数据，可算得小电灯的额定功率为 W，还可得出关于灯丝电阻的结论是： ． ②当小灯泡正常工作时，连人电路的滑动变阻器的阻值为 Ω． ③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消粍的总功率为 W． （4）若电压表的0〜15V量程已损坏，只能使用0〜3V量程，其它器材不变，如何测出小灯泡的额定功率？ ①在图2虚线框中画出测量电路图； ②若小灯泡两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范应为 Ω～ Ω． 16．为了探究“电流产生的热量与哪些因素有关”，某实验小组制定了三步探究方案，下表记录了他们探究过程中收集到的各种信息（其中部分格子内画有横线，但不影响解题）．

探究步骤序号 电阻 R甲/Ω 电阻 R乙/Ω 电流 I甲/A 电流 I乙/A

通电时间t甲/min 通电时间t乙/min 液注甲上升情况 液注乙

上升情况 1 10 5 0.5 10 10 高 2 10 5 1 ﹣ 较高 ﹣ 3 10 5 1 ﹣ 11 11 最高 ﹣ 请完成下列填空： （1）在实验前，该小组通过分析排除次要因素，最后猜想锁定：电流产生的热量只跟 个因素有关． （2）把相关的实验数据和现象填在表中的四个空格中． （3）如图是步骤1的结束状态，现要完成步骤2，首先要等两玻璃管中的液体 （填“升高”或“降回”）到原来的高度，然后闭合开关，再调节滑动变阻器的滑片向 （填“左”或“右”）移动，使电流表的指针指在 A的刻度线上． （4）通过对第2、3两步实验的分析比较，得出的结论是 ，电流产生的热量越多．

五、计算题（7分+9分=16分） 17．武汉市某小学的学生发明的电热课椅获得了国家专利．有一种电热课椅主要由坐垫和脚踏组成，它的电路示意图如图．坐垫内的电热丝R1、R2的阻值分别为260Ω、121Ω，脚踏内的电热丝R3的阻值为484Ω．闭合开关S1，调节开关S2，可以使脚踏分别处于“低温档”、“中温档”、“高温档”（不考虑温度的变化对电阻的影响） （1）该电热课椅消耗的最大功率是多少瓦？ （2）当脚踏处于中温档时，电热课椅脚踏在10秒内产生的热量是多少焦？

18．如图所示，电源电压保持不变，滑动变阻器R2上标有“30Ω，2A”的字样，小灯泡L的电阻为15Ω且保持不变．当S1、S2 均闭合且滑片P 滑到a 端时，通过R1、R2的电流之比为2：1；当S1、S2均断开且滑片P置于滑动变阻器中点时，小灯泡消耗的电功率为15W．求： （1）电阻R1的阻值； （2）电源电压 （3）整个电路消耗的最小电功率． 2015-2016学年河南省焦作市许衡实验学校九年级（上）第三次月考物理试卷 参考答案与试题解析

一、填空题（每空1分，共18分） 1．三个定值电阻R1：R2：R3=1：2：3，将它们并联接在某一个电源上，通过它们的电流之比I1：I2：I3为 6：3：2 ，电功率之比P1：P2：P3= 6：3：2 ；将它们串联接在另一个电源上，电功率之比P1：P2：P3= 1：2：3 ． 【考点】欧姆定律的应用；电功率的计算． 【分析】（1）三定值电阻并联接在某一个电源上时它们两端的电压相等，根据欧姆定律求出通过的电流之比，根据P=UI求出电功率之比； （2）三定值电阻串联接在另一个电源上时通过它们的电流相等，根据P=I2R求出电功率之比． 【解答】解：（1）三定值电阻并联接在某一个电源上时， 因并联电路中各支路两端的电压相等，且R1：R2：R3=1：2：3，

所以，由I=可得，通过的电流之比：

I1：I2：I3=：： =：： =6：3：2， 由P=UI可得，电功率之比： P1：P2：P3=UI1：UI2：UI3=I1：I2：I3=6：3：2； （2）三定值电阻串联接在另一个电源上时， 因串联电路中各处的电流相等， 所以，由P=I2R可得，电功率之比： P1：P2：P3=I2R1：I2R2：I2R3=R1：R2：R3=1：2：3． 故答案为：6：3：2； 6：3：2； 1：2：3．

2．有两个定值电阻分别标有“50Ω 75V”和“60Ω 1A”字样若将这两个电阻串联起来接入电路中则它们两端所加的电压不得超过 110 V；若将这两个电阻并联起来接入电路中则干路中允许通过的最大电流是 2.2 A． 【考点】欧姆定律的应用． 【分析】（1）两个电阻串联，为保证电路安全，流过电路的电流应等于较小的额定电流，然后根据串联电路特点，由U=IR求出两端所加的电压； （2）由U=IR求出电阻的额定电压，两电阻并联电压应等于较小的额定电压，然后由欧姆定律及并联电路特点求出干路电流．

【解答】解：（1）标有“50Ω 75V”电阻允许通过的最大电流：I1===1.5A， 两电阻串联时电路电流I=I2=1A，电阻两端的电压U=I（R1+R2）=1A×（50Ω+60Ω）=110V； （2）电阻的额定电压U1=75V，U2=I2R2=1A×60Ω=60V， 两电阻并联时电路电压应U=U2=60V，流过R2的电流I2=1A，流过R1的电流
