抗冲磨混凝土在姜射坝水电站的试验研究与应用
某水电站大坝溢流面抗冲耐磨混凝土试验研究成果咨询意见
****水电站大坝溢流面抗冲耐磨混凝土试验研究成果咨询意见****年**月**日，*****水电有限公司在**召开**水电站大坝溢流面抗冲耐磨混凝土试验研究成果咨询会，参加会议的有业主、设计、监理、施工、试验单位及有关专家（名单附后）。
会议听取了**省水利水电勘测设计研究院关于大坝溢流面抗冲耐磨混凝土材料试验的汇报和抗冲耐磨材料在水电工程应用的情况介绍。
与会专家经过充分讨论，形成咨询意见如下：本工程溢流坝段流速较大，最大流速达43m/s，在国内同类工程中，其流速也是较大的。
其对混凝土的抗冲磨性能有较高要求，按规范要求对抗冲磨混凝土的原材料及配合比进行优选试验是十分必要的。
由**省水利水电勘测设计研究院提供的《**水电站大坝溢流面抗冲磨混凝土试验研究成果报告》内容丰富，资料详实，引用标准正确。
根据所比选的普通高强混凝土、高强硅粉混凝土、HF抗冲磨混凝土、多元（凝胶）粉体混凝土、NE-Ⅱ型环氧砂浆的性能试验结果及技术经济分析比较，所提供的室内研究配合比能满足本工程溢流面抗冲磨混凝土设计技术要求，可作为本工程现场复核配合比的依据。
为确保工程质量，提出以下意见和建议：1 混凝土强度选择：国内外试验和经验表明，混凝土抗冲磨强度与其抗压强度密切相关。
溢流坝反弧段和陡槽下段（空化数小于0.3）,混凝土设计强度建议采用C9050，溢流面其他部位宜采用C9035。
2 抗冲磨混凝土的厚度建议为80cm。
3要选用品质稳定优良的原材料，其水泥强度等级不得低于42.5,粉煤灰宜使用国标Ⅰ级，不得低于Ⅱ级灰。
4报告所提的混凝土配合比设计参数基本合理。
即：胶材用量320～340kg/m3,粉煤灰掺量20％，砂率34％，采用HF型外加剂。
5 施工方面的建议意见：(1)普通混凝土和抗冲磨混凝土宜同时浇筑，便于异种混凝土结合。
(2)因抗冲磨混凝土水泥用量大,混凝土的绝热温升高,极易引起混凝土温度裂缝，影响建筑物正常运行，并且修补困难。
水垫塘反弧段抗冲磨混凝土试验及运用

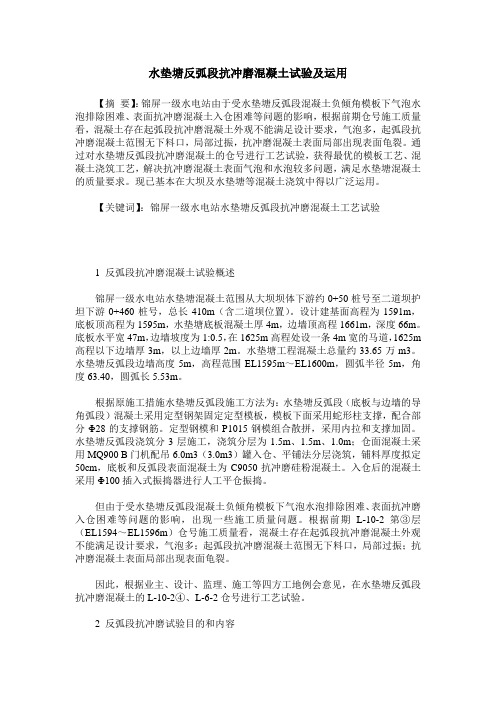

水垫塘反弧段抗冲磨混凝土试验及运用【摘要】：锦屏一级水电站由于受水垫塘反弧段混凝土负倾角模板下气泡水泡排除困难、表面抗冲磨混凝土入仓困难等问题的影响，根据前期仓号施工质量看，混凝土存在起弧段抗冲磨混凝土外观不能满足设计要求，气泡多，起弧段抗冲磨混凝土范围无下料口，局部过振，抗冲磨混凝土表面局部出现表面龟裂。
通过对水垫塘反弧段抗冲磨混凝土的仓号进行工艺试验，获得最优的模板工艺、混凝土浇筑工艺，解决抗冲磨混凝土表面气泡和水泡较多问题，满足水垫塘混凝土的质量要求。
现已基本在大坝及水垫塘等混凝土浇筑中得以广泛运用。
【关键词】：锦屏一级水电站水垫塘反弧段抗冲磨混凝土工艺试验1 反弧段抗冲磨混凝土试验概述锦屏一级水电站水垫塘混凝土范围从大坝坝体下游约0+50桩号至二道坝护坦下游0+460桩号，总长410m（含二道坝位置）。
设计建基面高程为1591m，底板顶高程为1595m，水垫塘底板混凝土厚4m，边墙顶高程1661m，深度66m。
底板水平宽47m，边墙坡度为1:0.5，在1625m高程处设一条4m宽的马道，1625m 高程以下边墙厚3m，以上边墙厚2m。
水垫塘工程混凝土总量约33.65万m3。
水垫塘反弧段边墙高度5m，高程范围EL1595m～EL1600m，圆弧半径5m，角度63.40，圆弧长5.53m。
根据原施工措施水垫塘反弧段施工方法为：水垫塘反弧段（底板与边墙的导角弧段）混凝土采用定型钢架固定定型模板，模板下面采用蛇形柱支撑，配合部分Φ28的支撑钢筋。
定型钢模和P1015钢模组合散拼，采用内拉和支撑加固。
水垫塘反弧段浇筑分3层施工，浇筑分层为1.5m、1.5m、1.0m；仓面混凝土采用MQ900 B门机配吊6.0m3（3.0m3）罐入仓、平铺法分层浇筑，铺料厚度拟定50cm，底板和反弧段表面混凝土为C9050抗冲磨硅粉混凝土。
入仓后的混凝土采用Φ100插入式振捣器进行人工平仓振捣。
但由于受水垫塘反弧段混凝土负倾角模板下气泡水泡排除困难、表面抗冲磨入仓困难等问题的影响，出现一些施工质量问题。
黄河龙口水利枢纽工程抗冲磨混凝土试验研究
对试验 数 据 的综 合 分 析 ，得 出 以 下结 论 ：（ ） １混凝 土 中掺 入一 定 的聚丙烯 纤维 ，可 降低 混凝土 的静力
抗 压 弹性模 量 ，提高混 凝土 的极 限拉 伸值 ，即可 提 高混凝 土 的抗 裂 性 能 。 （ ） 用 铁 矿石 部 分 替代 人 ２采 工 碎石 ，可 提高混 凝土 的抗 冲磨强 度 。 由于设 计对
结 果见 表 １ 。
尤其是高 流速 区过流 面存 在较 严重 抗 冲磨 问题 的 区
域面层混凝 土进 行进 一 步研究 。根 据龙 口现场 混凝
土骨料 、胶凝 材料 以及 外 加剂 等实 际 情况 ，在 原试
验 的基础上补 充有关抗 冲磨混凝 土试验 。
对溢流 面、闸墩 、导墙 、底 孔周 围 、护坦 等 （
根本 不能满 足这 一要 求 。为解 决这 一 问题 ，试验 采 用铁矿石 （ 小石 ） 来部 分替 代 人工碎 石 （ 石 ） 小 ，用 以 提高混凝 土 的抗 冲磨 性能 。研究 结 果 表 明 ：利用 天
然砂 、人 工碎石与铁 矿石 的混 合石 配 制 的混凝 土 ２ ８ ｄ 冲磨强度 可 达到 １ ～１ ／ｇ ｅ ２ ，可 以满 足 抗 １ ３ｈ（ ・ｍＩ ） 设计要求 ；２０ Ｏ９年 ４月 龙 口水 利枢 纽 蓄水 安全 鉴 定 专家 意见 ，要求设 计对 龙 口右 岸消 能建 筑 物过 流 面
４ｒ￣） ５ ２ 建议选择 Ｍｌ、Ｍ１、Ｍ ５ ２ 。对蜗壳周 围 ｌ ５ ２ 、Ｍ ９ （ ｄＦ０ ） Ｏ ５Ｗ６建议选择 Ｍ８ 、Ｍ１、Ｍ ２ ２ 。对排 沙 １ ２ 、Ｍ ５
１ 用铁 矿 石 替 代 部 分 人 工 碎 石 的 抗 冲 磨 混 凝 土 配 合 比试 验
本次 试验 选 用 的 材 料 有 （ ） １ ３种 水 泥 ：抚顺 中 热 ４ ． 水 泥 、抚顺抗磨 ４ ． 泥 、大 同普 硅 ４ ． ２５ ２５水 ２５
高速含砂水流作用下混凝土抗冲磨性能与孔隙结构内在联系研究
高速含砂水流作用下混凝土抗冲磨性能与孔隙结构内在联系研
究
江东奇;曾力;高珍
【期刊名称】《中国农村水利水电》
【年(卷),期】2013()10
【摘要】高水头、大流量以及泄水功率大是目前大型水利工程的显著特点,这些特点向混凝土的抗冲磨性能提出了严峻的挑战。
为此本文设计了一系列不同配合比的抗冲磨混凝土,然后分别进行了抗冲磨试验,吸水动力学法测定孔隙特征的试验,通过对比分析抗冲磨强度和开口孔体积、孔径均匀性指标和平均孔径等参数的试验数据,发现混凝土的抗冲磨性能与孔隙特征具有相关性,即孔隙率越小,平均孔径越小,混凝土的抗冲磨性能越好。
因此通过采取掺加粉煤灰、硅粉等以改善混凝土界面,改进搅拌工艺提高混凝土致密度等措施都有助于抗冲磨强度的提高。
【总页数】5页(P57-60)
【关键词】抗冲磨强度;抗压强度;孔隙率;平均孔径
【作者】江东奇;曾力;高珍
【作者单位】武汉大学水资源与水电工程科学国家重点试验室
【正文语种】中文
【中图分类】TV431
【相关文献】
1.含沙高速水流的磨蚀机理和掺气抗磨作用 [J], 黄细彬;袁银忠;王世夏
2.高速含沙水流掺气抗磨作用的研究 [J], 王世夏
3.高速水流作用下水工混凝土防冲磨设计 [J], 袁黎明
4.含沙高速水流掺气特性和掺气抗磨作用 [J], 王世夏
5.含气量对混凝土抗冻性能与抗渗性的影响探析 [J], 王爱军
因版权原因，仅展示原文概要，查看原文内容请购买。
坪底供水工程抗冲磨混凝土配合比试验研究

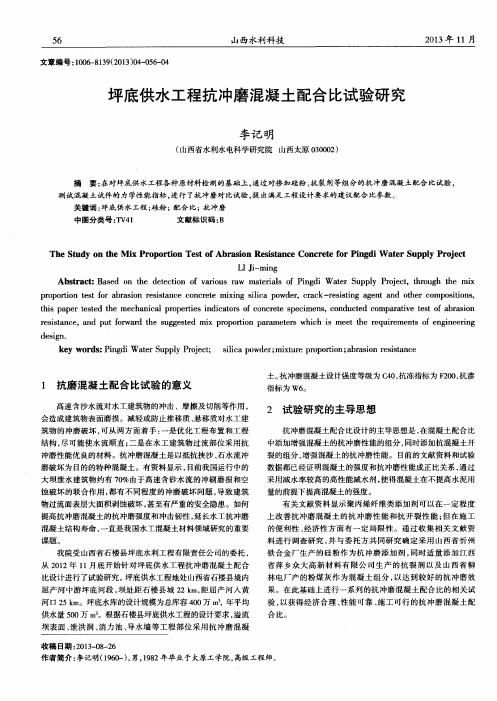

５ ６
文章 编号 ： １ ０ ０ ６ — ８ １ ３ ９ （ ２ ０ １ ３ ） ０ ４ — ０ ５ ６ — ０ ４
山西 水利科技
２ ０ １ ３年 １ １月
坪底供 水工程抗冲磨 混凝 土配合 比试验研究
李记 明
（ 山西省水利水电科学研究院 山西太原 ０ ３ ０ ０ ０ ２ ）
Ｕ ｊ ｉ — ｍｉ ｎ ｇ
Ａ ｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｂ ａ ｓ ｅ ｄ ｏ ｎ ｔ ｈ ｅ ｄ ｅ ｔ ｅ ｃ ｔ ｉ ｏ ｎ ｏ ｆ ｖ ａ ｉ ｒ ｏ ｕ ｓ ｒ ａ ｗ ｍ ａ ｔ ｅ ｒ ｉ ａ ｌ ｓ ｏ ｆ Ｐ ｉ ｎ ｇ ｄ ｉ Ｗａ ｔ ｅ ｒ Ｓ ｕ ｐ ｐ ｌ ｙ Ｐ ｒ ｏ ｊ ｅ ｃ ｔ ，ｔ ｈ ｒ ｏ ｕ ｇ ｈ ｔ ｈ ｅ ｍ ｉ ｘ
Ｔ ｈ ｅ Ｓ ｔ ｕ ｄ ｙ ｏ ｎ ｔ ｈ ｅ Ｍｉ ｘ Ｐ ｒ ｏ ｐ ｏ ｒ ｔ ｉ ｏ ｎ Ｔ ｅ ｓ ｔ ｏ ｆ Ａｂ ｒ ａ ｓ ｉ ｏ ｎ Ｒ ｅ ｓ ｉ ｓ ｔ ａ ｎ ｃ ｅ Ｃ ｏ ｎ ｃ ｒ ｅ ｔ ｅ ｆ ｏ ｒ Ｐ ｉ ｎ ｇ ｄ ｉ Ｗａ ｔ ｅ ｒ Ｓ ｕ ｐ ｐ ｌ ｙ Ｐ ｒ ｏ ｊ ｅ ｃ ｔ
抗冲磨型高性能混凝土在高拱坝建设中的试验研究
考虑 当地 的 自然气候条件 ， 该拱 坝泄洪 、 流面表 溢 层采用高性能混凝土 ， 以提 高混凝 土抗冲磨能 力 、 耐久
的胶凝材料水化 热试验 成果见 表 ２ 。
・
５・
一 水利建设与管理 １ 第 ０ ２２ １期 ０年・
１ 概
述
性 。配合 比设计试验 的技术 路线 为 ： 掺粉煤灰 、 低水 胶
比、 较低用水量 、 高含气 、 较低坍落度 控制 ， 以满足抗 冲
１ １ 工 程 概 况 ．
布 尔津 山 口水 电站库容为 ２ ２ ． ２亿 ｍ ， 属大 （ ） ２ 型 Ⅱ等工程 ， 为常态混凝 土拱坝 ， 大坝高 ９ ｍ。坝址地 最 ４
１ ． ８３
７ 天
６５ ． ５４ ． ４９ ．
４ ２ ３ ．
４０ ５ ３ｏ ６ ３１ ５
２０ ７
４ ８ ７． ４ ６ ０． ３ ． ６９
３ ． ０ １
表 ２ 粉 煤 灰 不 同掺 量 的胶 凝 材 料 水 化 热 试 验 成 果
期安全运行 的问题 。 １３ 混凝土研究思路及指标 ．
试验采用 的粉煤灰 ， 检测结果满 足《 水工混凝 土掺 用粉煤灰 技术 规 范》（ Ｌ Ｔ５ ５ － ２０ ） Ｉ级 粉 煤 Ｄ ／ ０ ５ ０ ７ 中
灰要求 。
为便 于经济 有效地 利用 粉煤灰 ， 进行 了粉 煤灰 掺 量 与水 泥胶砂强 度关系试 验 ， 粉煤灰掺量 分别为 ０ 、 ％
标准 。
由强度变化关 系可知 ， 水泥胶 砂强度 随粉煤 灰掺 量增加 而降低 。粉煤 灰 掺量 ３ ％ 以 内胶砂 强度 降低 ０
抗冲刷混凝土配合比设计的研究
抗冲刷混凝土配合比设计的研究摘要：水利工程中混凝土是中不可缺少的一部分，而因所处环境不同，水中混凝土与其他混凝土的性能侧重也存在着差异。
因流水不断的冲刷，混凝土在保证强度的同时还需要一定的抗冲刷性。
硅粉混凝土具有优异的耐磨蚀性，本文用硅粉进行配合比设计，对不同硅粉的掺量的混凝土进行研究，综合混凝土各项性能试验结果，确定硅粉掺量为3%，水胶比为0.34为本次混凝土配合比设计最优选择。
为工程应用中抗冲刷硅粉混凝土的设计提供参考。
关键词：硅粉混凝土、抗冲刷性、耐磨蚀、工程应用、配合比设计1引言近年，我国水利工程建设进入一个高峰期，大量的水利工程正在开展，混凝土工程是水利工程中不可或缺的一部分。
而水中混凝土的技术还不完善，存在着很多的问题需要解决。
高速水流、含砂水流推移质水流对水工建筑物的冲刷磨损和气蚀破坏一直是水工泄流建筑物如溢流坝、泄洪洞槽、泄水闸等常见的破坏方式，也是水利水电建设中长期关注、有待妥善解决的问题[1]。
混凝土的抗冲磨强度主要取决于组成材料的耐磨性能、混凝土的密实度、水泥石与骨料的粘结力等因素[2]。
目前，水利水电工程中应用的护面材料有硅粉混凝土、高标号普通混凝土以及高强耐磨粉煤灰混凝土[3]。
硅粉混凝土是目前应用的最为广泛的。
硅粉颗粒很细，可以填充水泥中的粗孔隙，增强水泥与骨料的粘结力，大幅提升混凝土的抗磨蚀能力。
硅粉的使用应有一个最优量，能使混凝土性能提升到最佳。
现用40坍落度为70～90mm、抗冻等级F100混凝土，探究硅硅灰混凝土为原料设计C90粉的最佳掺量。
2原材料选择胶凝材料：本次试验选用硅灰为单一掺量，硅灰粉可以填充水泥间颗粒空隙，同时与水反应产生胶凝体，可明显提高混凝土的强度、抗渗性能、抗冲击及耐磨性能，具有保水性。
粗骨料：粗骨料为人工碎石，粒径为5mm-20mm、20mm-40mm。
细集料：配置硅灰混凝土时，当砂子细度模数从2.31降至1.26时，混凝土抗冲磨强度将显著降低[4]，因此本次试验选择细度模数为2.7、含泥量为2%的连续级配石英砂。
抗冲刷混凝土坍落度试验研究分析
抗冲刷混凝土坍落度试验研究分析◎ 李军 新疆北方建设集团有限公司摘 要：本文通过研究骨料、高效减水剂（SP）、水灰比（W/C）、抗冲刷剂（AWAs）和不同配合比对UWC屈服应力和塑性粘度的影响。
比较了试样在空气和水下的扩展直径之间的差异（Δd）。
研究结果表明，混凝土在水下的流动性小于在空气中的流动性，且屈服应力与Δd之间存在显著的相关性。
SP用量和W/C越大，新拌UWC的屈服应力和塑性粘度越小。
关键词：水利施工；抗冲刷；混凝土；坍落度；流动试验1.引言水下抗冲刷混凝土（UWC）是一种特殊类型的高性能混凝土，广泛应用于水下和地下工程，如海底管道铺设、人工岛建设、充岩坝和水下结构基础。
由于其封闭应用环境的特殊性，U WC必须完全满足其流动性和填充能力的要求[1]。
但是，为了保证更高的抗冲刷性，通常会添加抗冲刷剂（AWA）以使混凝土粘稠，但不可避免地降低了其流动性，并导致填充率低[2]。
UWC在水环境中的浮力抵消了导致其自由流动的部分重力，从而导致其流动性降低。
以往的许多研究侧重于优先考虑影响混凝土性能极限的因素，包括流动性、冲刷损失等。
王立强[3]认为U WC强度损失是胶结材料冲蚀损失、骨料相对体积增大等综合因素的结果。
其中，冲蚀对UWC抗压强度的影响大于水入渗对UWC抗压强度的影响，即充填阶段的强度损失大于充填后的强度损失。
因此，水利施工现场混凝土流动性能的研究需要更多的关注[4]。
扩散直径是评价UWC流动性的重要指标，通常根据规范要求，利用空气中的滑降流动试验获得。
但它也存在一些缺陷，即在空气中使用的结果与在水利施工现场使用的结果接近。
研究发现，UWC在水中浇筑和工作时，其流动性行为与在空气中不同[5]。
为了检验通过水下坍落流试验获得的扩展直径是否也受到其他因素的影响，需要认识混凝土水下流动性的变化规律。
基于此，本文研究了新拌UWC在空气和水等不同环境下的流动性，并研究骨料、S/A、W/C和AWAs对UWC流变性能的影响。
浅析新型高抗冲耐磨材料在水利工程中的应用
Hale Waihona Puke 道： 阻碍 了外 部养护水 向混 凝土 内部 的迁移 ， 造成 内部失水 自干燥 而收缩 。通过掺加浓缩剂 ， 降低混凝土 中毛细孔 的毛细张力 和收缩 力 ， 而减小 干缩 和 自干燥收缩 已成为提高高强混凝土体积稳定性 从 的有效措施 ， 开始逐步在工程 中应用 。 早期快 速水化引起 的水 化热集 中释放 、 高温升 、 干缩和 自干燥 收缩是导致硅粉混凝土在施工期发 生裂缝 的主要 因素 。 提高抗 冲磨 混凝土 的体积稳定性 、 减少混 凝土收缩 ， 比提高混凝 土极 限拉伸更
－
在水流的冲刷和含沙水流的磨损作用下 不致产生 能够产生空 和复合胶凝效应 。 通过掺人特定 颗粒 分布的粉体调整水泥熟料粉体 较小 ， 蚀的不均匀的不平整表面 ， 即再生不平整度应该满足要求 。 的颗粒级配 ， 使混合粉 体具有紧密堆积 结构 ； 化多元胶凝粉 体 的 优 ４３所选用 的混凝土施 工后 的表面 ， ． 不应产生较大的裂缝 ， 以免 活性组分 、 含量和细度 ， 调控其各组分胶凝反应 的进程 匹配 ， 水化放 即所选材料应尽可能的不产生裂缝。 热过程 和强度发展过程 ，达到根据需要定制设计多元胶凝粉体 ， 用 由此产生空蚀破坏 ， ４４另外 ， ． 所选材料应满足高速水流 的特点 。具体的讲 ， 就是施 于 配置高性能高抗 冲磨混凝土 ， 克服硅粉 系列抗 冲磨混凝 土早期强 度发展过快 ， 水化 热集 中释放 ， 收缩大的弱点 ， 充分 利用 混凝 土的 中 工后的护面 ，能够 承受 高速水流脉动压力作用 和高 动水 压力的作 用， 在高速水流的长期作用下 ， 自身 能够保持稳定 。 尤其是当空蚀发 后期 的强度增长 。 生并形成坑洞后 ， 不会产生沿裂缝的断裂 冲毁破坏。 ３降低 高强抗冲磨混凝土体积收缩技术措施的研究 种新型 的抗冲耐磨 材料 一 Ｆ Ｈ 高强耐磨粉煤灰混凝土 （ Ｆ Ｈ 混 硅粉混凝土 的干缩和 白干燥收缩远大于普通混凝土 ， 是导致 这 ， 其施工期极易发生裂缝又一主要因素。 收缩大不仅仅是硅粉混凝土 凝土 ）由于具有与硅粉混凝土相 当的抗 冲耐磨性能和抗空蚀性 能 ， 同时克服 了硅粉混凝土易于裂缝和施工 困难的缺点 ， 在工程应用 中 的独 有弱点 ， 而是 低水胶 比、 强 ， 高 特别是 早期 高强度混 凝土 的通 证 病 。 目前 工程 应 用 的硅粉 抗 冲磨混 凝 土的 设计强 度 等级 一般 为 取得 了较大 的成功 ， 明是一种符合 以防为主兼顾优 良的抗磨抗空 蚀性 能又能够满足 高速 水流脉动压力和动水压力作用保 持 自身稳 Ｃ ０ Ｃ ０ 水胶 比一般控 制在 ０３ ４一７， ． ５以下 ， 而引起混凝 土 自干燥 收 从 缩 的显著增大 。干缩是 由于混凝土中的水分从表面蒸发 ， 散到空 定 的护面材料 。 失 参考文献 气中， 表层 毛细孑 失水形 成毛细张力而 引起 的收缩 ； Ｌ 自干燥收缩 则 １ ］ 王正 中， 田江永， 黄玉祥． 冲磨混凝土的研 究应用和发展 抗 是 由于混凝土 中胶凝 材料的快速水化 ； 大量 吸收水分 ， 造成 内部 毛 【 杨春光， Ｊ 中国农村水利水电，０ ６ ． 】 ２ ０ ， ６ 细孔失水 ， 成毛细张力而 引起 的收缩 。高强混凝 土的水胶 比普遍 ［． 形 ２ １ 某型特重高强混凝土试验研 究［１ Ｄ． 长沙： 湘潭大学，０ ７ ２０． 较低 ，其胶凝材料 的水 化产物在水化 早期便很快堵 塞了毛细孔 管 ｆ 刘文斌．
水工抗冲磨混凝土原材料选用分析
水工抗冲磨混凝土原材料选用分析第一篇：水工抗冲磨混凝土原材料选用分析水工抗冲磨混凝土原材料选用分析文中介绍了水工混凝土的冲磨破坏机理及研究现状，结合张峰水库杭冲磨混凝土配合比试脸对杭冲磨混凝土的原材料选用进行分析，通过原材料优选研制出了经济合理满足设计要求的杭冲磨混凝土。
关键词:杭冲磨;原材料;性能水工抗冲磨混凝土不同于普通混凝土，它是以抵抗含砂石、高速水流冲磨破坏为目的的特种混凝土。
据调查，我国运行中的大坝泄水建筑物有70%由于高速含砂水流的冲刷磨损和空蚀作用，存在不同程度的冲磨破坏问题，导致建筑物过流面表层大面积剥蚀破坏，甚至有严重的安全隐患。
如何获得力学性能稳定，具有较高的抗冲磨强度和较好的冲击韧性的抗冲磨混凝土，一直是我国水工混凝土材料领域研究的重要课题。
1 水工混凝土冲刷磨损机理水流中的悬移质泥砂颗粒较小，在高速水流的紊动作用下与水充分混合，非常均匀地与水流一起运动，在移动过程中触及建筑物过流面时对混凝土产生磨损、切削和冲撞。
随着磨损剥离程度的增加，过流面产生凹凸不平的磨损坑，高速水流受到扰动进而加剧冲磨破坏的进程，并同时产生空蚀破坏。
水流中的推移质在高速水流作用下以滑动、滚动及跳动等方式与过流面产生滑动摩擦和冲击砸撞，在撞击区形成很高的局部应力，当应力超过混凝土内聚力时，发生局部破坏。
水工抗冲磨混凝土研究现状为提高水工混凝土的抗冲磨、空蚀能力，20世纪60,70年代多采用高分子材料护面，但由于其存在与基底混凝土温度适应性不好，容易开裂脱落且有毒性、污染环境、施工不便等缺点，80年代以来国内多家科研单位先后开展了无机胶凝材料类的水工泄水建筑物抗冲磨混凝土研究和应用，主要有:硅粉混凝土、纤维增强混凝土、粉煤灰混凝土、铁钢砂混凝土等。
经过十几年的工程实践，硅粉混凝土抗冲磨性能良好，技术指标超过高分子材料。
3 原材料选用分析混凝土是一种以胶凝材料、水、砂石骨料及掺合料、外加剂混合形成的一个多相体，决定这种多相体的抗冲磨主要有两个方面的性能，一个是组成材料本体的抗冲磨性能，另一个是各种材料相互结合是否牢固的性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作者简介 ：王 军 （９ １） １７ ． ，男 ，贵州省瓮安县人 ，工程师，学士 ， 从事水利水 电施工技术及管理工作。
能。要解决这个问题 ，有 ２种实现方式 ： （ ）直接在 计 算 机 显示 器 上 实 现 多 画 面 显示 ， １
即通过 在软 件 中设 置不 同的 Ｉ Ｐ地址 、将 不 同 Ｉ Ｐ地
捷 、快速可靠地获取和存储现场设备 的运行状态 和生产一线的生产情况等 直观而丰富 的信 息 ，在 对电厂设备的 日常巡视检查 、现场设 备操作远方 双重监护 、事故报警录像等许多方 面也起 到 了不 可替代的作用 。 目前 ，索风营水电站工业电视监控系统与计算 机监控 系统 还是 独立 的 ２个 系统 ，下 一步 的研究 方 向是实现 ２ 个系统之间的联网 ， 网后工业 电视监 联 控系统的视频信息可以被计算机监控系统接入并数 字化 ，并在计算机监控 系统 中开窗来显示视像 信 息 。 当这 ２个 系统融 合在 一起 后 ，电厂发生 事故 时
均含 沙量 为 ０５ ７ｋ／ ．９ ｇｍ 、实测 最 大 含沙 量 为 ７． ２７ ｋ／ ｇｍ 、多 年平均 推 移质 输 沙 量 为 ２． ８７万 ｔ 岷江 。
物有首部枢纽 、引水系统和厂 区枢纽等几部分。该
电站 以发 电为主 ，总 装机 容 量 １８ＭＷ，多 年平 均 ２
悬移质 的矿物成分以莫 氏硬度大于 ５的石英为 主， 其次是 长石 ，悬 移质 粒径 以０ ２ ０ ５ ｍ组 硬矿 ．５～ ．０ｍ 物含量 为最 大 ，达 ３ ． ％ 。 ２３ 岷江干流河段 由于河床 比降大 ，汛期 水流湍
统稳定 、可靠 ，在实际生产 管理工作 中得 到了广 泛 的应 用并 产 生 了 良好 的效 益 ， 已成 为 运 行 人 员
和 生产 管 理 人 员 的 “ 里 眼 ” 千 ，使 他 们 能 轻 松 便
・
就能记录事故前后的实况影像信息，为事故分析提 供视像依据。
７ ቤተ መጻሕፍቲ ባይዱ ２
维普资讯
维普资讯
第２ ０卷第 ２期
贵州水力发 电
ＧＵ Ｚ Ｉ Ｈ０Ｕ Ｗ Ａ Ｒ Ｐ Ｗ Ｅ ＴＥ Ｏ Ｒ
２０ ０ ６年 ４月
抗冲磨混凝 土在姜射坝水 电站的
试验研 究与应 用
王 军 ，彭 守军
（ 中国水利水电第九工程局 ，贵州 贵 阳 ５ ００ ） ５０ ３
１ 抗 冲 磨 混凝 土 配合 比设 计
１ １ 抗冲磨 混凝 土设计 参 数 ．
（ ）掺 水量 ：１２—１４ｋ／ ３ ９ ９ ｇｍ 。
（） ４ 高效减水剂掺量 ： ．５ 一 ％ 。 ０ ６％ １ （ ）铁钢 砂 （． ５ ０５～５ｍ 掺 量 ：９６～９ １ｋ／ ｍ） ０ ５ ｇ
摘要 ：抗 冲磨 混凝 土被 广泛应用 于水工建筑物 坝体泄水 孔洞 、溢 流面 、消力 池等需要 抗 冲磨 的部位 ，其 质量直 接关 系到水工建筑物运行安全及使用周期 。四川 姜射坝水 电站在 首部枢 纽工程 冲沙 闸、泄洪 闸 、护坦等 部位 的 底板面层 均采用了铁钢砂混凝 土和 Ｈ Ｆ耐磨粉煤灰混凝土 ，经过试验研究与应用 表明 ，采用掺 Ｈ Ｆ外 加剂配制 的 抗冲磨 混凝土不仅 具有 较高的力学强度和抗 冲磨强 度 ，而且施工工 艺简单 、经济效益 明显 ，是一 种较理 想 的抗 冲磨 混凝 土。
址 的视频图像采集到计算机中，并通过软件进行分 割组合来实现多画面同时显示 。 （ ）通 过矩 阵 切换 器 先 输 出 到 多 画 面分 割 器 ， ２
多 画 面分 割器 经过 模拟 方式 与大屏 幕联 接 ，在 大屏 幕 上进行 多 画面 同时显示 。
４ 结 语
．
索 风 营水 电站 工 业 电视 系 统 建 成 投 运 后 ，系
急 ，其 含沙 水流会 对姜 射坝 水 电站 闸址 的泄水 建筑
发 电量 ６ ９亿 ｋ ・。 ． Ｗ ｈ 岷 江在姜 射坝 水 电站 首部 枢纽 以上 的集水 面积
为 １ ６ ｍ ，根 据姜射 坝 水 文站 １５ ３ ０ｋ ９ ９ ９～１８ ９ ５年 、
物表面材料产生冲击 、摩擦及切削等作用力，将导 致建筑物被 冲磨破坏 ，其 中推移质 以冲击破坏为 主 、悬 移质则 以切 削破 坏为 主 。因此 ，在姜 射 坝水
王
军， ： 等 抗冲磨混凝土在姜射坝水电站的试验研究与应用
２０ ０ ６年第 ２期
电站 首部 枢纽工 程 的抗 冲磨设计 中除 闸室 段部 分采 用钢板 衬砌 外 ，其余 冲沙 闸 、泄洪 闸 、护 坦 面层等 部位均 采 用抗 冲磨混凝 土 ，总方 量为 ４０ｍ 。 ５
１３ ２ 铁 钢砂 混凝 土 的配合 比参 数 ．． （ ）水 灰 比 ：Ｗ Ｃ＝ ． ０ ４ 。 １ ／ ０ ４～ ． ５ （ ） ２５ ２ ４ ． Ｒ水 泥用 量 Ｃ：４ １ ４ ０ｋ ｍ 。 ３ － ８
收 稿 日期 ：２ ０ －２１ ０６０ — ５
１８ ９７～１９ 年 、１９ ９１ ９ ３～１９ ９６年共 ３ ６年实 测悬 移 质 资 料统计 ，岷 江输沙 量 的年际 变化较 大 ，姜 射 坝水 电站 闸址 的最 大年 输 沙量 为 ８２万 ｔ 小 年 输 沙 ９ 、最 量 为 １７万 ｔ ０ 、多年 平均输 沙量 为 ３７万 ｔ 年平 ９ 、多
３
关键 词 ：水工材料 ；抗 冲磨混凝土 ；铁钢砂混凝土 ；Ｈ Ｆ耐磨混凝土 ；姜射坝水 电站 中图分类 号 ：Ｔ ５ ８ ３ Ｕ ２．１ 文献标识码 ：Ｂ 文章编号 ：１０ －１３ ２０ ） ２０ ７ －５ ０７０ ３ （０６ ０ － ２ ０ ０
Ｏ 前 言
姜 射坝 水 电站 系岷 江上游 茂县 至汶 川县段 的最 末 一个 梯级 电站 ，为低 闸引水 式水 电站 ，主要 建筑
