HF抗冲耐磨混凝土技术交底
(全版)混凝土施工安全技术交底
（全版）混凝土施工安全技术交底一、目的和范围本文档旨在对混凝土施工过程中的安全技术要求进行详细交底，以确保施工过程中的安全性和合规性。
本技术交底适用于所有从事混凝土施工的工程技术人员和施工人员。
二、混凝土施工安全技术要求1. 施工前准备- 确认施工图纸和施工方案，了解工程特点和施工要求。
- 检查施工设备和工具，确保其安全性和可靠性。
- 对施工人员进行安全技术培训和教育，确保其了解和掌握相关安全知识。
2. 混凝土搅拌和运输- 严格按照混凝土配合比进行搅拌，确保混凝土的质量和稳定性。
- 使用符合安全规定的运输车辆和泵送设备，确保混凝土在运输过程中的安全和均匀性。
- 避免混凝土的剧烈震动和碰撞，防止混凝土离析和裂缝。
3. 混凝土浇筑和施工- 根据施工图纸和施工方案进行混凝土浇筑，确保混凝土的厚度和均匀性。
- 使用适当的施工工具和方法，避免对混凝土造成过多的振动和冲击。
- 严格按照施工顺序和工艺要求进行施工，确保混凝土的整体性和稳定性。
4. 混凝土养护和拆模- 在混凝土初凝后及时进行养护，保持混凝土的湿润状态，防止混凝土开裂和剥落。
- 按照设计要求和安全规定进行拆模，避免对混凝土结构造成损坏。
三、安全措施和应急预案1. 安全措施- 施工现场应设立明显的安全警示标志，提醒施工人员注意安全。
- 施工人员应穿戴符合安全规定的工作服装和个人防护装备，如安全帽、手套、口罩等。
- 施工现场应定期进行安全检查和维护，及时发现和排除安全隐患。
2. 应急预案- 针对可能发生的安全事故，制定应急预案，明确应急处理程序和责任人。
- 定期进行应急演练，提高施工人员的应急处理能力和自救互救能力。
四、责任和要求- 所有施工人员应严格遵守本技术交底中的安全要求，不得违反安全规定进行施工。
- 项目负责人应对施工现场的安全进行全面负责，确保施工过程中的安全性和合规性。
- 监理人员应加强对施工现场的监督和检查，及时发现和纠正安全隐患。
五、培训和考核- 施工前应对施工人员进行安全技术培训，确保其掌握相关安全知识和技能。
混凝土施工工程技术交底(3篇)
第1篇一、工程概况本次工程为某住宅小区的住宅楼混凝土施工，工程地点位于XX市XX区，总建筑面积约XX万平方米。
工程包括地下车库、住宅楼及配套设施等。
本次技术交底针对混凝土施工部分进行说明。
二、施工准备1. 人员准备：施工人员需具备相关资格证书，并进行安全生产教育培训，确保施工人员具备必要的施工技能和安全意识。
2. 材料准备：混凝土原材料需符合国家相关标准，包括水泥、砂、石子、外加剂等。
进场前需进行检验，确保材料质量。
3. 施工设备准备：混凝土搅拌站、泵车、输送泵、振捣器、模板等设备需检查完好，并定期进行维护保养。
4. 施工方案：根据工程特点和设计要求，制定合理的混凝土施工方案，明确施工顺序、施工方法、质量控制要点等。
三、施工工艺1. 混凝土搅拌：严格按照配合比进行搅拌，确保混凝土质量。
2. 混凝土运输：采用泵车或输送泵进行混凝土运输，确保混凝土在运输过程中不产生离析、分层等现象。
3. 混凝土浇筑：根据施工方案，分层浇筑混凝土，每层厚度不宜超过500mm。
浇筑过程中，确保混凝土均匀分布。
4. 混凝土振捣：采用插入式振捣器进行振捣，振捣时间控制在20-30秒，确保混凝土密实。
5. 混凝土养护：混凝土浇筑完成后，应及时进行养护，保持混凝土表面湿润，养护时间不少于7天。
四、质量控制1. 材料质量控制：严格检查原材料质量，确保混凝土原材料符合国家相关标准。
2. 施工过程控制：加强施工过程的质量监控，确保混凝土施工质量。
3. 混凝土强度控制：根据设计要求，进行混凝土强度试验，确保混凝土强度满足设计要求。
4. 模板工程控制：模板安装牢固，接缝严密，防止漏浆、涨模等现象。
5. 钢筋工程控制：钢筋绑扎牢固，间距符合设计要求，保护层厚度满足规范要求。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。
2. 施工现场设置安全警示标志，确保施工人员安全。
3. 施工机械操作人员需持证上岗，确保操作安全。
4. 电气设备使用前，检查接地、漏电保护装置是否完好。
混凝土浇筑技术交底(3篇)
第1篇一、工程概况本工程为XX小区住宅楼，建筑面积XX平方米，共XX层，地下室1层，地上XX层。
本工程混凝土浇筑总量约为XX立方米。
为确保混凝土浇筑质量，特制定本技术交底。
二、混凝土浇筑前的准备工作1. 施工现场准备（1）确保施工现场道路畅通，场地平整，排水系统完善。
（2）对浇筑区域进行清理，确保无杂物、垃圾等。
（3）设置浇筑区域的围挡，防止无关人员进入。
2. 材料准备（1）混凝土：根据设计要求，选用合适强度等级的混凝土，并确保混凝土质量符合国家标准。
（2）水泥、砂、石子等原材料：严格按照设计要求进行采购，确保原材料质量。
（3）外加剂：选用合适的外加剂，如减水剂、防冻剂等，确保混凝土性能。
3. 设备准备（1）混凝土搅拌机：确保搅拌机性能良好，搅拌时间符合要求。
（2）运输车辆：选用符合要求的运输车辆，确保混凝土运输过程中的质量。
（3）泵送设备：根据工程规模和高度，选用合适的混凝土泵送设备。
（4）振捣设备：选用合适的振捣棒，确保混凝土密实。
4. 人员准备（1）组织施工人员进行技术交底，明确混凝土浇筑过程中的注意事项。
（2）确保施工人员具备相应的操作技能，持证上岗。
三、混凝土浇筑工艺1. 混凝土运输（1）混凝土运输过程中，确保运输车辆密封良好，防止混凝土流失。
（2）运输过程中，避免混凝土产生离析现象。
2. 混凝土泵送（1）根据混凝土浇筑高度和工程规模，选择合适的混凝土泵送设备。
（2）泵送过程中，保持泵送速度均匀，防止混凝土离析。
（3）泵送过程中，密切关注泵送压力，防止管道堵塞。
3. 混凝土浇筑（1）浇筑前，检查模板、钢筋等构造物，确保符合设计要求。
（2）浇筑过程中，按设计要求分层浇筑，每层厚度控制在25-30cm。
（3）浇筑过程中，确保混凝土均匀填充模板，防止出现空洞、蜂窝等现象。
（4）浇筑过程中，采用插入式振捣棒进行振捣，振捣时间不宜过长，以免混凝土出现离析。
（5）浇筑过程中，密切关注混凝土表面，确保混凝土表面平整。
混凝土工安全技术交底

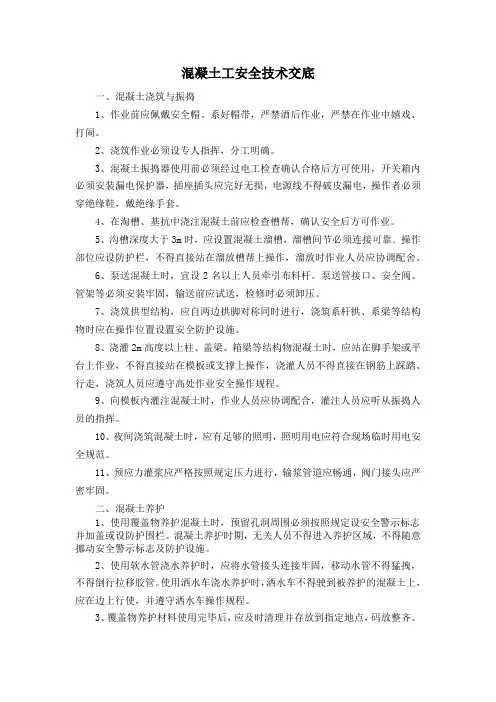

混凝土工安全技术交底一、混凝土浇筑与振捣1、作业前应佩戴安全帽、系好帽带，严禁酒后作业，严禁在作业中嬉戏、打闹。
2、浇筑作业必须设专人指挥，分工明确。
3、混凝土振捣器使用前必须经过电工检查确认合格后方可使用，开关箱内必须安装漏电保护器，插座插头应完好无损，电源线不得破皮漏电，操作者必须穿绝缘鞋，戴绝缘手套。
4、在淘槽、基抗中浇注混凝土前应检查槽帮，确认安全后方可作业。
5、沟槽深度大于3m时，应设置混凝土溜槽，溜槽间节必须连接可靠．操作部位应设防护栏，不得直接站在溜放槽帮上操作，溜放时作业人员应协调配舍。
6、泵送混凝土时，宜设2名以上人员牵引布料杆。
泵送管接口、安全阀、管架等必须安装牢固，输送前应试送，检修时必须卸压。
7、浇筑拱型结构，应自两边拱脚对称同时进行，浇筑系杆拱、系梁等结构物时应在操作位置设置安全防护设施。
8、浇灌2m高度以上柱、盖梁、箱梁等结构物混凝土时，应站在脚手架或平台上作业，不得直接站在模板或支撑上操作，浇灌人员不得直接在钢筋上踩踏、行走，浇筑人员应遵守高处作业安全操作规程。
9、向模板内灌注混凝土时，作业人员应协调配合，灌注人员应听从振捣人员的指挥。
10、夜间浇筑混凝土时，应有足够的照明，照明用电应符合现场临时用电安全规范。
11、预应力灌浆应严格按照规定压力进行，输浆管道应畅通，阀门接头应严密牢固。
二、混凝土养护1、使用覆盖物养护混凝土时，预留孔洞周围必须按照规定设安全警示标志并加盖或设防护围栏。
混凝土养护时期，无关人员不得进入养护区域，不得随意挪动安全警示标志及防护设施。
2、使用软水管浇水养护时，应将水管接头连接牢固，移动水管不得猛拽，不得倒行拉移胶管。
使用洒水车浇水养护时，洒水车不得驶到被养护的混凝土上，应在边上行使，并遵守洒水车操作规程。
3、覆盖物养护材料使用完毕后，应及时清理并存放到指定地点，码放整齐。
HF高强耐磨粉煤灰混凝土(HF混凝土)
HF高强耐磨粉煤灰混凝土（HF混凝土）HF高强耐磨粉煤灰混凝土（简称HF混凝土）是水利水电工程中应用于抵抗水流冲刷、泥沙磨损和高速水流空蚀破坏的水工抗冲耐磨护面材料。
与硅粉混凝土比较具有抗磨抗空蚀性能相当，和易性好，抗裂性好，施工简单以及造价低廉等许多优点。
已在刘家峡、大峡等许多工程经十几年的运行考验，效果良好。
HF混凝土的粘聚性与保水性HF高强耐磨粉煤灰混凝土粘聚性与保水性介于硅粉混凝土与普通混凝土之间，既克服了硅粉混凝土粘聚性太大不泌水的缺点，又改善了普通混凝土粘聚性差易泌水的性能；在和易性方面，由于粉煤灰的微集料效应，使粉煤灰混凝土的抗剪力显著减小，在外力作用下，易产生流动，因此在施工方面HF粉煤灰抗冲耐磨混凝土表现出了较大的优越性，易于振捣密实，易于出浆和收光抹面。
HF混凝土的抗裂性1、HF混凝土具有较低的水泥用量，水化热温升小，不容易产生温度裂缝。
HF混凝土较同标号的普通基准混凝土比较，其水泥用量约可减少20~35%，显著的降低了混凝土中的发热成分，使混凝土的绝热温升大大降低。
如在大峡水电站预应力闸墩施工中，采用C40 HF混凝土代替原C40普通混凝土，在混凝土塌落度由原7~9cm增大到14~16cm的情况下，混凝土的水泥用量反而从409kg/m3降低到286kg/ m3，降低了123kg/ m3，有效的解决了普通混凝土施工中所出现的严重的裂缝问题。
2、HF混凝土干缩性小。
与相同强度等级的普通混凝土比较，HF混凝土的干缩率不但没有增加，反而有所减小，椐测定，HF混凝土干缩率约为普通混凝土干缩率的95%，降低约5%。
3、HF混凝土塑性干缩性小。
塑性干缩是指砼施工浇筑过程中，在砼凝结前，当表层水份的蒸发速度大于砼的泌水速度时，砼表面即出现干缩龟裂，甚至出现晒干发白的现象。
泌水速度越小，塑性干缩越严重。
硅粉混凝土塑性干缩比较严重，主要原因是由于掺入硅粉后，混凝土几乎不产生泌水。
HF混凝土的泌水性能介于硅粉混凝土与普通混凝土之间，既克服了硅粉混凝土几乎不泌水易于产生早期塑性干缩裂缝的缺点，又克服了普通混凝土泌水率大易形成面层低强度的缺点。
HF混凝土介绍
青衣江上几个电站泄水 建筑物运行情况调查结果
使用HF混凝土工程
• 城东水电站 ：
97年5月使用C40HF 混凝土，至今未发
生破。
普通砼发生破坏的工程
• 雨城水电站：原普通砼在较短 的时间内就发生严重破坏， 2000年维修工程中使用了C50 HF砼 至今未破坏。
• 另外，绵阳三江水电站使用C30 普通混凝土在投运后两年内即 发生了严重破坏，03年使用硅 粉砼维修，05年又冲掉1m。
变更为HF砼。由于HF砼施工简 水电三局施工。硅粉砼施工 单、抗裂性好，水电八局在硅粉 抹面很困难，溢流面平整度 已经采购且排沙洞已浇筑三分之 很差，并产生了较严重的裂 一的情况下，主动提出将剩余的 缝问题，施工单位花费很大 硅粉砼改为了HF砼.该工程浇筑的 的人力去施工，但竣工验收 HF砼未发现一条裂缝。该项目获 都成了困难 水电八局应用新技术成果奖。
1.4
硅粉砼
1.2 素砼
1
30
40
50
60
70
80
抗压强度（MPa)
贵阳院科研所洪家渡电站试验结果
• HF高强耐磨粉煤灰砼粘聚性与保水性介于硅粉砼与 普通砼之间，既克服了硅粉砼粘聚性太大不泌水的缺 点，又改善了普通砼粘聚性差易泌水的性能；在和易 性方面，粉煤灰的微集料效应，使粉煤灰砼抗剪力显 著减小，在外力作用下，易产生流动，因此在施工方 面HF粉煤灰抗冲耐磨砼表现出了较大的优越性，易 于振捣密实，易于出浆和收光抹面。
1 0.04 0 5.5 6.6 7.5
硅粉水泥浆 1 0.08 0 4.0 4.8 3.2
1 0.12 0 3.5 3.9 2.1
HF水泥浆 1 0 0.15 4.3 4.8 2.2
HF混凝土的机理
混凝土浇筑工程技术交底（最终五篇）
混凝土浇筑工程技术交底（最终五篇）第一篇：混凝土浇筑工程技术交底一、施工准备(一)作业条件1、办完模板及施工缝的预检手续。
2、检查模板下口、洞口及角模处拼接，大面模板拼接处是否严密，柱加固是否可靠，各种连接件及支撑是否牢固，是否按要求进行加固。
3、墙体钢筋应有可靠的定位与混凝土保护层措施。
4、施工缝处提前泅湿。
5、现场工长已对班组长交底，明确混凝土浇筑顺序，以及结合浆的数量。
6、“混凝土浇灌申请”已由现场工长填写完毕，并经施工单位技术负责人签字确认，报监理单位。
7、已经做好施工前应具备的电力、机械及通讯、人员等的准备。
(二)材料要求1、水泥：水泥品种、强度等级应根据设计要求确定。
质量符合现行水泥标准。
工期紧时可做水泥快测。
2、砂、石子：根据结构尺寸、钢筋密度、混凝土施工工艺、混凝土强度等级的要求确定石子粒径、砂子细度。
砂、石质量符合国家现行标准。
3、水：自来水或不含有害物质的洁净水。
4、外加剂：根据施工组织设计要求，确定是否采用外加剂。
外加剂必须经试验合格后，方可在工程上使用。
5、掺合料：根据施工组织设计要求，确定是否采用掺合料。
质量符合国家现行标准。
6、钢筋：钢筋的品种、级别、规格必须符号设计要求。
质量符合国家现行标准。
表面清洁无老锈和油污。
7、隔离剂：水质隔离剂。
(三)施工机具混凝土搅拌机、输送设备、一般需固定式混凝土泵、插入式振捣器（φ50，有效振捣直径375mm）、灰槽两个、溜槽、铁秋、半截水桶、泵管、布料杆等二、质量要求具体要求请参照本书“箱型基础工程”章节中“混凝土工程”相应部分。
三、工艺流程本工艺按预拌混凝土考虑。
作业准备→材料计量→搅拌→运输→浇结合砂浆→混凝土浇筑、振捣→拆模及养护四、操作工艺1、先根据浇筑段墙体轴线长度和墙厚计算出方量，搅拌与混凝土同配比的无石子砂浆，盛放在灰槽之中(一次不宜搅拌太多。
若自拌混凝土，可随用随拌；若预拌混凝土，可根据浇筑量分阶段搅拌砂浆)。
然后浇筑在底部接搓处约10cm厚，用铁锹均匀入模，不得用泵管直接灌入模内，入模应根据墙体混凝土浇筑顺序进行(应根据现场情况确定混凝土浇筑顺序)，随浇筑砂浆随浇筑混凝土，禁止一次将一段全部浇筑，以免砂浆凝结。
混凝土工程质量技术交底
三、结构混凝土强度等级
本讲稿第五页，共三十一页
四、砼浇筑工程施工
➢4.1、混凝土施工具备条件
• 钢筋、模板通过验收且作业面无多余材料；同 时排架内确保多余材料分类堆放并进得覆盖保 护；
• 相关隐蔽资料已报验； • 相关检测资料报告已回且合格； • 相关专业的预留预埋已完成并通过验收； • 作业面杂物已清理干净，并对模板已洒水湿润； • 作业通道已搭设完毕； • 混凝土浇灌许可证已签字齐全。
➢2．露筋：原因是钢筋垫块位移、间距过大、漏放、钢筋紧贴模板，造成露筋，或梁、 板底部振捣不实，也可能出现露筋。 ➢3．麻面：拆模过早或模板表面漏刷隔离剂或模板湿润不够，构件表面混凝土易粘附在 模板上造成麻面脱皮。 ➢4．孔洞：原因是钢筋较密的部位混凝土被卡，未经振捣就继续浇筑上层混凝土。 ➢5．缝隙与夹渣层：施工缝处杂物清理不净或未浇底浆等原因，易造成缝隙、夹渣层。
➢ ④后浇带混凝土宜采用补偿收缩混凝土，其强度等级不得低于两侧混凝土。并 保持至少28d的湿润养护。
➢ ⑤当后浇带用膨胀加强带代替时，膨胀加强带应提高膨胀率0. 02％。
本讲稿第十三页，共三十一页
本讲稿第十四页，共三十一页
➢二侧人工錾清呈毛化状
➢4.7、梁板柱砼浇捣
➢电动抹平机
➢人工拉毛
➢楼板混凝土浇筑：混凝土初凝前用2m刮杠沿四周墙的墙根处向中间刮平，再用压光机
混凝土工程质量技术交底
本讲稿第一页，共三十一页
2
混凝土施工质量技术交底概要
➢“百年大计，质量第一”，为了确保万科森林城项目混凝土工程 能优质顺利的进行。根据建设工程相关的法律、法规、标准与强 制性条文以及万科A5版质量体系标准的规定，特做如下施工技术 交底。望项目部施工管理人员以及混凝土分包劳务班组在施工中 严格遵照执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HF高强抗冲耐磨混凝土质量要求交底
一、简单介绍
HF混凝土定义：即HF高强耐磨粉煤灰混凝土的简称，其专用外加剂称为HF外加剂。水
利水电工程中应用于抵抗水流冲刷、泥沙磨损、高速水流空蚀破坏的高性能水工抗冲耐磨护
面材料。与硅粉混凝土比较具有抗磨抗空蚀性能相当，和易性好，抗裂性好以及造价低廉等
许多优点。93年以来已在刘家峡、大峡、洪家渡、坪头等许多工程经十几年的运行考验，
效果良好。
HF外加剂：除具有减水和改善混凝土和易性的作用之外，还可激发优质粉煤灰的活性，使
粉煤灰可以起到与硅粉同样的作用，即显著提高混凝土的整体强度并使混凝土的胶凝产物致
密、坚硬、耐磨，改善胶材与骨料间的界面性能，使混凝土形成一种较均匀的整体，提高了
混凝土的抗裂性和混凝土的整体强度，提高混凝土抵抗高速水流空蚀和脉动压力的能力，达
到提高混凝土抗冲耐磨性能，并且克服了硅粉混凝土施工和易性差、易裂、难以抹面、造价
高等缺点。目前，这项技术已得到工程界的普遍认可接受。
工程概述、部位、主要工程量（略）。
道路改道前，最好将右块抗冲耐磨混凝土施工完成。
二、HF混凝土指标要求
HFC40W6F50二级配混凝土，塌落度3-7cm，抗冲耐磨指数1.0h/（Kg.m-²）， 在混凝土中
掺入适量的HF粉，能改善混凝土拌和物极其硬化后的性能，提高混凝土的抗冲耐磨性。本
工程所用的HF粉业主推荐由甘肃巨才电力技术有限责任公司提供，通过在坪头水电站应用
（凉山州）是比较成功的。HF粉最佳掺量的选择是参考厂家提供的最佳掺量，通过试验最
后确定。二级配混凝土HF粉掺量为2.5%，案级配混凝土HF粉掺量为2%。
三、HF混凝土性能 HF混凝土特性
（1）由于HF 混凝土具有良好的和易性，不易产生离析和泌水，这一方面可使浇筑的混凝
土质量均匀，同时，易于振捣密实和抹面，使混凝土易于达到设计要求的表面平整度。
（2）HF混凝土干缩率小，不易产生干缩裂缝，也不易产生混凝土表面塑性
龟裂现象，它克服硅粉混凝土存在易于产生裂缝的问题。同时，与普通混凝土相比，HF混
凝土中的水泥用量显著减小，混凝土的水化热温升降低，混凝土不易产生温度裂缝。
四、浇筑技术要求
（1）施工方法及要求
①过流面混凝土浇筑采用样架控制和模板控制两种施工方法，即在平缓段采用模板控制施
工，在弧线段采用钢筋样架控制施工；边墙底部2.0m高度混凝土的浇筑采用分区线控制施
工。
②抗冲耐磨混凝土浇筑方法和工艺与常态混凝土相同。施工时注意抗冲耐磨混凝土与常态混
凝土的分区，避免错浇或少浇抗冲耐磨混凝土。过流面钢筋密集，要加强振捣，避免漏振。
③抗冲耐磨混凝土出机后尽量缩短运输中转时间，加强现场施工组织管理，尽快到达仓面，
尽快摊铺和振捣。
④在温度较高天气施工时，最好在早上10：00以前、下午4：00以后或夜间浇筑混凝土。
⑤当仓内有两种以上标号的混凝土时，一般采用先中间后两边的下料次序。下料时在非抗冲
耐磨混凝土与抗冲耐磨混凝土之间采用钢丝网隔开，先浇筑非抗冲耐磨混凝土，然后浇筑抗
冲耐磨混凝土。
（2）仓面准备
①施工前，按设计图纸施工测量放样后，标出设计轮廓线。样架施工段，标出样架安装位置，
进行样架安装。模板施工段，标出模板装置主要构件的位置，然后进行过流面结构钢筋安装
和模板安装。安装完成的样架或模板，经测量校核、总体检查验收合格后，方可进行混凝土
浇筑。
②老混凝土基面的处理：高强耐磨混凝土浇筑施工前，必须清除已浇混凝土基础面上的疏松
层、油污及其它赃物，用高压水冲洗干净，并保湿24h，验收合格后，铺2～3cm较混凝土
高一个强度等级的HF砂浆，方可进行高强耐磨混凝土浇筑施工。
③已浇好的混凝土强度未达到要求之前，不得进行上一层混凝土准备工作。
（3）振捣
①混凝土厚度小于等于50cm时，采用平板振动器振捣，每次振捣时间不应少于15秒，纵
横交错重叠10至20厘米，振动过程中对缺料部位进行人工找平。
②混凝土厚度大于50cm、小于200cm时，采用插入式振捣器振捣，在施工过程中，既要防
止漏振还要防止过振。HF混凝土振捣时间、振捣完成标准与常规混凝土相同。
（4）抹面收仓
①过流面样架施工段采用人工在样架间搭设的施工平台上，根据样架曲线进行抹面收仓。
②过流面模板施工段在模板拆除后及时抹面收仓。
③为避免混凝土成型后出现裂缝，要求一次抹面成功。
（5）拆模
施工中，准确掌握抗冲耐磨混凝土的拆模及抹面时机，以脱模后的混凝土用手指按有轻微的
指印而表面砂浆不粘手为合适。
（6）养护
HF高强耐磨混凝土因施工部位主要为过流表面，因此采取以下措施进行养护：
① 混凝土浇筑完成初凝后、终凝前，采用喷雾机养护混凝土表面；
② 混凝土终凝后，用潮湿保温被覆盖混凝土表面，并洒水养护；
③ 模板拆除后，用潮湿保温被覆盖混凝土表面，并洒水养护；
④ 至第14d，揭去表面覆盖物，直接洒水养护至第28d。
在气温较高时，从每日早10:00～下午5:00，应增加洒水频次，避免混凝土表面温升太高。
有条件时可采用蓄水养护。
会议签到表
会议名称 时间 年 月 日 时 分
年 月 日 时 分
会议地址 主持人
序号 姓 名 单位/部门 职 务
