H42W-16P不锈钢立式止回阀 上海博球防腐阀门有限公司
对夹止回阀尺寸结构图

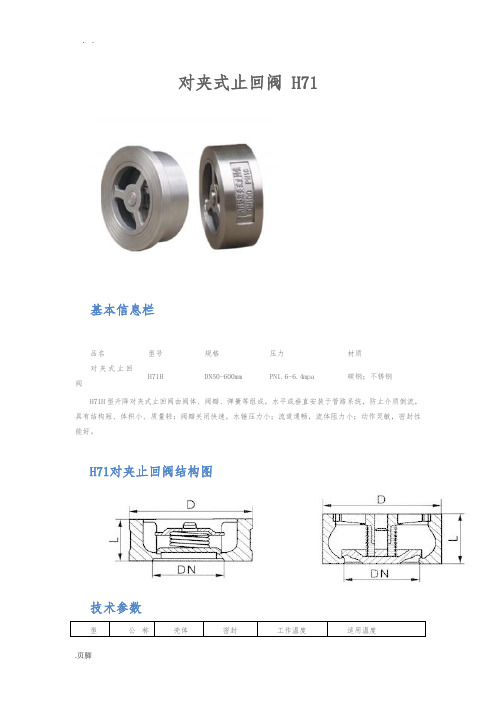

对夹式止回阀 H71基本信息栏品名型号规格压力材质对夹式止回H71H DN50-600mm PN1.6-6.4mpa 碳钢；不锈钢阀H71H型升降对夹式止回阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，具有结构短、体积小、质量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。
H71对夹止回阀结构图技术参数型公称壳体密封工作温度适用温度H71系列对夹升降式止回阀的型号、材料及主要参数配管法兰公称压力常规产品型号/T 74~90、GB/T 9112 ~9124、HG 20592 ~20614 PN1.0MPa H71H-10C H71W-10P H71W-10P8 H71W-10P3 H71W-10R H71W-10R8 H71W-10R3 PN1.6MPa H71W-16C H71W-16P H71W-16P8 H71W-16P3 H71W-16R H71W-16R8 H71W-16R3 PN2.5MPa H71W-25 H71W-25P H71W-25P8 H71W-25P3 H71W-25R H71W-25R8 H71W-25R3 PN4.0MPa H71W-40 H71W-40P H71W-40P8 H71W-40P3 H71W-40R H71W-40R8 H71W-40R3 PN6.3MPa H71W-63 H71W-63P H71W-63P8 H71W-63P3 H71W-63R H71W-63R8 H71W-63R3 PN10.0MPa H71W-100H71W-100PH71W-100P8 H71W-100P3 H71W-100R H71W-100R8 H71W-100R3 PN16.0MPa H71W-160H71W-160PH71W-160P8 H71W-160P3 H71W-160R H71W-160R8 H71W-160R3GB/T 9112 ~9124、HG 20615 ~20635、SH 3406 PN2.0MPa H71H-20C —H71W-20P8 H71W-20P3 —H71W-20R8 H71W-20R3 PN5.0MPa H71H-50 —H71W-50P8 H71W-50P3 —H71W-50R8 H71W-50R3 PN11.0MPa H71H-110 —H71W-110P8 H71W-110P3 —H71W-110R8 H71W-110R3PN15.0MPa H71H-150 —H71W-150P8 H71W-150P3 —H71W-150R8 H71W-150R3ANSI B 16.5 Class150 H71H-A1C —H71W-A1P8 H71W-A1P3 —H71W-A1R8 H71W-A1R3 Class300 H71H-A3 —H71W-A3P8 H71W-A3P3 —H71W-A3R8 H71W-A3R3 Class600 H71H-A6 —H71W-A6P8 H71W-A6P3 —H71W-A6R8 H71W-A6R3 Class900 H71H-A9 —H71W-A9P8 H71W-A9P3 —H71W-A9R8 H71W-A9R3主要零件材料阀体WCB(A105)ZG1Cr18Ni9TiCF8(304) CF3(304L)ZG1Cr18Ni12Mo2TiCF8M(316) CF3M(316L) 阀瓣2Cr131Cr18Ni9Ti0Cr18Ni9 00Cr19Ni101Cr18Ni12Mo2Ti0Cr17Ni12Mo200Cr17Ni14Mo2压圈2Cr131Cr18Ni9Ti0Cr18Ni9 00Cr19Ni101Cr18Ni12Mo2Ti0Cr17Ni12Mo200Cr17Ni14Mo2弹簧0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 00Cr19Ni100Cr17Ni12Mo20Cr17Ni12Mo200Cr17Ni14Mo2适用工况适用介质水、蒸汽、油品等硝酸等腐蚀性介质强氧化性介质醋酸等腐蚀性介质尿素等腐蚀性介质适用温度(℃)-29~425 -196~540 -196~425 -196~540 -196~455 注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹止回阀型号编制方法。
高温高压止回阀-H44H高温高压止回阀
止回阀>>高压止回阀>>高温高压止回阀产品名称：高温高压止回阀产品型号：H44H产品口径：DN15-500产品压力： 1.0-10.0Mpa产品材质：铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力 1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。
止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
用途:法兰连接的旋启式止回阀适用于公称压力PN1.6-16.0MPa，工作温度-29-550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上。
适用介质为：水、油品、蒸汽、酸性介质等。
标准与规范：设计与制造结构长度压力温度等级连接法兰试验与检验GB12235 GB12221 GB/T131 GB/T74 HG20604 JB/T74～90 GB9113 HG20592-20635 JB/T9092-1999 GB13927型号：配管法兰公称压力PN(MPa) 法兰密封面产品型号<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。
h41f-16c 止回阀标准
H41F-16C止回阀的标准主要包括以下几个方面：
1.设计与制造：止回阀的设计和制造应符合API594、API6D、JB/T8937、JB/T3595
等标准。
2.结构长度：止回阀的结构长度应符合API594、API6D、DIN3202、JB/T8937、
ANSI/ASMEB16.10等标准。
3.压力和温度等级：止回阀的压力和温度等级应符合ANSIB16.34、DIN2401、
GB/T9124、HG20604、HG20625、SH3406、JB/T74等标准。
4.测试和检验：止回阀的测试和检验应符合API598、JB/T9092、GB/T13927等标
准。
5.管法兰：止回阀的管法兰应符合JB/T74~90、GB/T9112-9124、
HG20592~20635、SH3406、ANSI/ASMEB16.5、DIN2543-2548、GB/T13402、API605、ASMEB16.47等标准。
请注意，止回阀的标准可能会因不同的国家和地区而有所不同，因此在实际操作中，应仔细查看当地的止回阀标准，以确保正确使用和安装止回阀。
球形止回阀-HQ41X球形止回阀
止回阀>>球形止回阀>>球形止回阀产品详细信息球阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。
柱塞阀价格表
柱塞阀价格表
产品名称 型号
柱塞阀 U41S-16
柱塞阀 U41S-16C (U41S25C 上浮 10％)
柱塞截止 阀 UJ41H16C (UJ41H25C
通径 (DN) 50 65 80 100 125 150 200 250 300 15 20 25 32 40 50 65 80 100 125 150 200 250 300 20 25 32 40 50 65 80 100 125 150 200 250 300
产品名称 型号
柱塞阀 U41S-40
不锈钢 柱塞阀 U41S-16P U41S-25P
通径 (DN) 15 20 25 32 40 50 65 80 100 125 150 200 15 20 25 32 40 50 65 80 100 125 150 200 250
第1页
单价 (元) 270 300 345 510 585 675 975 2663 1800 2400 3300 4950 525 675 780 975 1350 1905 2250 3450 4650 5850 7650 15000 22500
工洲阀门◇台湾品质 ——引进台湾先进加工检验技术◇为高品质产品提供保证
产品名称 型号
柱塞阀 U11S-16
柱塞阀 U11S-16C U11S-25
不锈钢 柱塞阀 U11S-16P U11S-25P
柱塞阀 U41S-16
通径 (DN) 15 20 25 32 40 50 15 20 25 32 40 50 15 20 25 32 40 50 15 20 25 32 40
咨询热线:021-51875781
57432316
工洲阀门◇台湾品质 ——引进台调节阀－－型号:ZAZP|ZAZN..............................................第53页 气动调节阀－－型号:ZMAP|ZMBP|ZMAN.........................................第54页 调节阀、平衡阀－－型号:T40H|T41H|KPF|T42H|T62H|T47H|T49H|T44H|T940H.......第56页 Y型过滤器、拉竿伸缩过滤器－－型号:GL11H|GL41H|YSTF........................第57页 水力控制阀系列－－型号:100X|200X|300X|400X|500X|600X|700X|800X|900X.......第58页 防污隔断阀－－型号:HS41X..................................................第61页 活塞式电动遥控阀－－型号:J145X|710X|BFM106X...............................第62页 活塞式多功能水泵控制阀－－型号:JD745X|760X|BFDS101X.......................第63页 活塞式泄压阀－－型号:AX742X|730X|BFAX107X.................................第64页 活塞式遥控浮球阀－－型号:F745X|750X|BFH103X...............................第65页 三合一止回阀(多功能控制阀)－－型号:JLH41X.................................第66页 电磁阀－－型号:ZQDF|ZCZP|ZCS|ZCM|ZCZ|ZCK|ZCT|ZCTO|ZCZG|ZCZH|Z.............第67页 自动排气阀－－型号:QB1|QB|CAR|KB|ZP-I|ZP-II|P41X|P42X.....................第69页 衬里阀、衬胶阀－－型号:J41F3|J41F46|G41F3|G41F46|Q41F46|X43F46|D371F46....第70页 针形阀、仪表阀－－型号:J13H\J18H\J19H\J21H\J23H\J24H\J29H\J49H\J91H.......第72页 旋塞阀－－型号:X13W\X13T\X14W\X14T\X43W\X43T\X44W\X44T\BX43W..............第74页 疏水阀－－型号:S15H\S19H\S11H\S41H\S45H\S49H\S44H.........................第75页 API美标阀门...............................................................第76页
工业阀门大全_(闸阀_截止阀_球阀_蝶阀_止回阀_电磁阀等等)
针型阀针型阀是一种小口径仪表阀门,在仪表测量管道系统中起启闭和精确的流量控制作 用,主要有 电站仪表系列、油田专用系列、美标系列等。
截止阀相关知识
截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座 通 口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具 有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比 例关系，非常适合于对 流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。 其选用原则是： 1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、 高压管路上。 2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。 3、小型 阀门可选用针阀、仪表 阀、取样阀、压力计阀等。 4、有流量调节或压力调节，但对调节精 度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，宜选用。 5、合成工业 生产中的小化肥和大化肥宜选用公称压力 PN160 公称压力 16MPa 或 PN320 公称压力 32MPa 的 高压角式截止阀或 高压角式节流阀。 6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上， 易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。 7、城 市建设中的供水、供热工程上，公称通经较小的管路，可选用截止、平衡阀或柱塞阀，如公 称 通经小于 150mm 的管路上。 最明显的优点是： 在开启和关闭过程中，由于阀瓣于阀体密封面 间的摩擦力比闸阀小，因而耐磨。 开启高度一般仅为阀座通道直径的 1/4，因此比闸阀小的 多。 通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。 公称压力或 压力级：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径：DN10～500、NPS 1/2 ～36" 连接方式：法兰、对焊、螺纹等适用温度：-196℃～700℃ 驱动方式：、气动、电
球形止回阀介绍
0 00
一、工作原理
1
HQ41X-10Q/16Q
HQ—阀门类型：球形止回 4—连接方式：法兰 1—阀门结构形式代号：直通式； X—阀门配件密封球材质：橡胶 10/16—公称压力：PN1.0/1.6MPa Q—阀体材料：球墨铸铁QT450
2
球形止回阀是胶球在阀体内做短行程滚动来实现密 封的启闭，当水泵开动时，水在压力作用下冲开胶球， 使胶球滚至中口处，由后中口处的凹形半圆弧固定其位 置，停水后由于管路中的回水压力，迫使胶球滚至左侧 阀体，达到止回关闭的作用。
程中不会因阀门本身而造成水变质。
7
橡胶密封圈 有时橡胶使用寿命较短，这与橡胶质量及密封
面宽度有关。橡胶密封圈应选用优质的橡胶材料制 造，在压制成型时应遵守工艺规程，不能任意提高 硫化温度，缩短时间，否则容易造成密封圈老化和 开裂。
8
三、加工组装91、平头平中口 4、钻锥中口2 、挖体 5、喷塑
3、法兰钻孔 6、安装
1 0
四、适用工况
1 1
球形止回阀主要应用于自来水厂、市政建设、污水排给 、地产等行业，可用于热水、冷水、工业及生活污水管 网，更适合潜水排污泵截至温度0-80度。
1 2
1 3
3
优点
①使用寿命长，运行平稳，安全可靠，密封性能好 ②阻力系数小 由于是球形阀，水流几乎平直的通过阀 体 ③减震效果好，对水质要求不严
4
二、结构组成
5
6
胶球多采用空心钢球，外附弹性较好的橡 胶既保证密封，保证减小关闭过程中对管道系 统的破坏。阀体、阀盖采用QT450材质保证阀 门主体材质强度，加工后进行喷塑工艺全覆盖 处理防止氧化生锈延长使用寿命保证在使用过
H71H不锈钢对夹式止回阀工作原理
H71H不锈钢对夹式止回阀工作原理H71H不锈钢对夹式止回阀产品概述：H71H不锈钢对夹式止回阀根据材质的不同，可以适用于各种介质的管路上。
止回阀安装在管路上，即成为这一完整管路的流体部件之一，其阀瓣启闭过程就要受它所处系统瞬变流动状态所影响；反过来，阀瓣的关闭特性又对流体流动状态产生发作用。
止回阀的工作特点是载荷变化大，启闭频率小，一投入关闭或开启状态，适用周期便很长，且不要求运动部件运动。
但一旦又切换要求，则必须动之灵活，这一要求较常见的机械运动更为苛刻。
由于止回阀在大多数实际使用中，定性地确定用于快速关闭，而在止回阀关闭的瞬间，介质是方向流动的，随着阀瓣的关闭，介质从最大倒流速度迅速降至零，而压力则迅速升高，即产生可能对管路系统有破坏作用的水锤现象。
对于多台泵并联适用的高压管路系统，止回阀的水锤问题更加突出。
水锤是压力管道中瞬变流动中的一种压力波，它是由于压力管道中流体流速的变化而引起的压力升跃或下降的水力冲击现象。
其产生的物理原因是流体的不可压缩性、流体运动惯性与管道弹性的综合作用结果。
为了防止管道中的水锤隐患，多年来，人们在止回阀的设计中，采用了一些新结构、新材料，在保证止回阀适用性能的同时，将水锤的冲击力减至最小方面取得了可喜的进展。
止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。
止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。
止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
产品应用：公称压力或压力级：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径：DN15～900、NPS 1/4 ～36 连接方式：法兰、对焊、螺纹、承插焊等适用温度：-196℃～540℃阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。
对夹式止回阀
对夹式止回阀目录H71对夹升降式止回阀对夹升降式止回阀-H71W、H71H、H71X对夹升降式止回阀对夹双瓣式蝶形止回阀-H76H对夹双瓣式蝶形止回阀对夹双瓣旋启式止回阀对夹双瓣旋启式止回阀对夹圆片式止回阀-H74H对夹圆片式止回阀对夹式升降止回阀对夹式双瓣止回阀-H76X对夹式双瓣止回阀对夹式止回阀-H72H对夹式止回阀对夹式止回阀对夹式蝶型止回阀-H71H对夹式蝶型止回阀对夹式静音止回阀对夹式高压止回阀-H72H对夹式高压止回阀对夹式高压止回阀对夹旋启式止回阀静音式对夹止回阀高压对夹式止回阀-H72H高压对夹式止回阀H71对夹升降式止回阀一、产品[对夹升降式止回阀]的详细资料：产品型号：H71产品名称：对夹升降式止回阀产品特点：二、流体力学性能：H71对夹升降式止回阀的体积流量与压力降关系：水的当量体积流量Vw与实际流体的体积流量v按下式换算：式中：Vw一水的当量体积流量．l／s;P一流体密度，kg／m3v一实际流体的体积流量，I／s;v一实际流体的体积流量，I／s。
三、流体力学性能：H71对夹双瓣旋启式止回阀的流体阻力系数、流量系数及开启压力：公称通径阀门全开启时的流体阻力系数常温下阀门全开启时的水讲E量系数流体的流向DN NPS Kv(m3=／h)CV(U.S)CV(U.K)↑↓→开启压力近似值KPa151/2 6.4 2.6 3.0 2.532 2.5 203/4 5.1 6.47.5 6.332 2.5 254 4.112.614.812.332 2.5 3211/4 4.119.723.119.332 2.5 4011/2 3.829.563.928.932 2.5 502 3.554.699.963.532 2.5 6521/2 3.585.415083.732 2.5 803 3.212828612532 2.5 1004 2.824428624932 2.5 1255 2.937543936831 2.21506 3.152261151231 2.220083.29151070897312.2四、对夹升降式止回阀的型号、材料及主要参数：配管法兰公称压力常规产品型号JB/T74-90GB9112-9124、HG20592-20614PN1.0MPa H71H-10C H71W10P H71W10P8H71W10P3H71W10R H71W10R8H71W10R3PN1.6MPaH71H-16C H71H-16P H71H-16P8H71H-16P3H71H-16R H71H-16R8H71H-16R3PN2.5MPa H71H-25H71H-25P H71H-25P8H71H-25P3H71H-25R H71H-25R8H71H-25R3PN4.0MPa H71H-40H71H-40P H71H-40P8H71H-40P3H71H-40R H71H-40R8H71H-40R3PN6.3MPa H71H-63H71H-63P H71H-63P8H71H-63P3H71H-63R H71H-63R8H71H-63R3PN10.0MPa H71H-100H71H-100P H71H-100P8H71H-100P3H71H-100R H71H-100R8H71H-100R3PN16.0MPa H71H-160H71H-160PH71H-160P8H71H-160P3H71H-160RH71H-160R8H71H-160R3CB/T9112-9124、HG20615-20635、SH3406PN2.0MPaH71H-20C -H71H-20P8H71H-20P3-H71H-20R8H71H-20R3PN5.0MPa H71H-50-H71H-50P8H71H-50P3-H71H-50R8H71H-50R3PN11.0MPa H71H-110-H71H-110P8H71H-110P3-H71H-110R8H71H-110R3PN15.0MPaH71H-150-H71H-150P8H71H-150P3-H71H-150R8H71H-150R3ANSIB16.5Class150H71H-A1C -H71H-A1CP8H71H-A1P3-H71H-A1R8H71H-A1R3Class300H71H-A3-H71H-A3P8H71H-A3P3-H71H-A3R8H71H-A3R3Class600H71H-A6-H71H-A6P8H71H-A6P3-H71H-A6R8H71H-A6R3Class900H71H-A9-H71H-A9P8H71H-A9P3-H71H-A9R8H71H-A9R3主要零件材料阀体WCB(A105)ZG1Cr18Ni9Ti CF8(304)CF3(304L)ZG1Cr18Ni12Mo2Ti CF8M(316)CF3M(316L)阀瓣2Cr131Cr18Ni9Ti0Cr18Ni900Cr19Ni101Cr18Ni12TMo2i 00Cr17Ni12Mo200Cr17Ni14Mo2压圈2Cr131Cr18Ni9Ti 0Cr18Ni900Cr19Ni101Cr18Ni12TMo2i 00Cr17Ni12Mo200Cr17Ni14Mo2弹簧0Cr18Ni90Cr18Ni90Cr18Ni900Cr19Ni101Cr18Ni12TMo2i00Cr17Ni12Mo200Cr17Ni14Mo2适用工况适月介质水、蒸汽、油品等硝酸等腐蚀性介质强氧化性介质醋酸等腐蚀性介质屎素等腐蚀性介质适用温度（℃）-29～425-196～540-196～425-196～540-196～455注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹式止回阀型号编制方法。
单流阀
3
1
4
1
4
1
4
1
4
1
4
1
4
1
4
1
止回阀>>蝶式止回阀>>对夹式蝶型止回阀 产品详细信息
产品名称： 对夹式蝶型止回阀 产品型号： H71H 产品口径： DN15～DN300 产品压力： 1.0-25.0Mpa 产品材质： 铸钢、不锈钢、合金钢等
生产标准：国家标准 GB、机械标准 JB、化工标准 HG、美标 API、ANSI、德标 DIN、日本 JIS、JPI、 英标 BS 生产。阀体材质：铜、铸铁、铸钢、碳钢、 WCB、WC6、WC9、20#、25#、锻钢、A105、F11、 产品概括：F22、不锈钢、304、304L、316、316L、铬钼钢、 低温钢、钛合金钢等。工作压力 1.0Mpa-50.0Mpa。 工作温度：-196℃-650℃。连接方式：内螺纹、外螺 纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱 动方式：手动、气动、液动、电动。
二、执行标准 设计制造：JB/T8937 结构长度：JB/T8937 配管法兰：JB/T74 试验与检验：JB/T9092-1999
三、主要技术参数
试验压力
壳体试验 密封试验 阀体材料 工作温度 适用介质
1.6 2.4 1.8 WCB(C) ≤425 水，蒸气、油品
公称压力 PN（MPa） 2.5 3.8 2.8
标准规范：
设计制造标准：JB/T 8937 结构长度标准：GB/T 12221-2005 连接法兰标准：GB/T 9113 压力温度等级：GB/T 12224-2005 试验检验标准：GB/T 13927-2008
流体力学性能：
公称通径
DN
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢立式止回阀（单向阀）H42W-16P/R
产品简介：不锈钢立式单向阀，H42W不锈钢止回阀，正常处于关闭状态，由于管线中进口端介质的压力作用，
而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆
流，故起止回作用。
不锈钢立式止回阀（单向阀）H42W-16P/R概述:
本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端
介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。
本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。
不锈钢立式止回阀（单向阀）H42W-16P/R
性能规范：
技术参数
压力等级
16 20 25 32 35 40 45 50 60 70
工作压力（Mpa） ≤16 ≤20 ≤25 ≤32 ≤35 ≤40 ≤45 ≤50 ≤60 ≤70
试验压力（M）
强度 24 30 37.5 48 52.5 60 67.5 75 90 105
密封 17.6 22 27.5 35.2 38.5 44 49.5 55 66 77
介质 水、油等
温度 ≤200℃
不锈钢立式止回阀（单向阀）H42W-16P/R
主要零部件材质:
零件 名称 材质
C P P3 P8 R R3 R8 R1 R2
阀体 WCB ZG1Cr 18Ni9 CF3 CF8 ZG1Cr18 Ni12Mo2Ti CF3M CF8M 1.4529
双相
不锈钢
阀盖 WCB ZG1Cr 18Ni9 CF3 CF8 ZG1Cr18 Ni12Mo2Ti CF3M CF8M 1.4529
双相
不锈钢
阀瓣 WCB ZG1Cr 18Ni9 CF3 CF8 ZG1Cr18 Ni12Mo2Ti CF3M CF8M 1.4529
双相
不锈钢
摇杆 2Cr13 1Cr18 Ni9 304L 304 1Cr18Ni 12Mo2Ti 316L 316 1.4529
双相
不锈钢
适用
介质
水、 气、油 硝酸类 醋酸类 含有氯离子
的介质
适用温度 -29～425℃ -29～540℃
不锈钢立式止回阀（单向阀）H42W-16P/R
主要外形尺寸：
称压力 PN 公称通径
DN
主要连接尺寸
外形
尺寸
L D D 1 D 2 D 6 b f f 1 Z-φd H
1.6MPa
40 200 145 110 85 - 16 2 - 4-18 95
50 230 160 125 100 - 16 2 - 4-18 105
65 290 180 140 120 - 18 2 - 4-18 120
80 310 195 165 135 - 20 3 - 8-18 130
100 350 215 180 155 - 20 3 - 8-18 140
125 400 245 210 185 - 22 3 - 8-12 155
150 480 280 240 210 - 24 3 - 8-23 180
200 600 335 295 265 - 26 3 - 12-23 215
型号
公称通径
DN(mm)
尺寸(mm)
L
D D1 D2 b f Z-Φ
系列1 系列2 系列3
H42W-25P
H42W-25R
15 - 85 85 95 65 45 16 - 4-Φ14
20 - 95 95 105 75 55 16 - 4-Φ14
25 - 100 105 115 85 65 16 - 4-Φ14
32 - 105 150 135 100 78 16 - 4-Φ14
40 - 115 160 145 110 88 18 - 4-Φ14
50 140 125 170 160 125 100 20 3 4-Φ14
65 160 145 180 180 145 120 22 3 8-Φ18
80 185 155 200 195 160 135 22 3 8-Φ18
100 210 210 210 230 190 160 24 3 8-Φ23
125 - 275 275 275 220 188 28 3 8-Φ25
150 300 225 300 300 250 218 30 3 8-Φ25
200 380 380 380 360 310 278 34 3 12-Φ25
