第七章同步分离电路和场扫描电路7.1 同步分离电路7.1.1同步分离电路的作用同步分离级的主要作用是从全电视信号中分离出复合同步信号，然后再将行同步和场同步信号分离，分别去控制行振荡和场振荡或场分频电路，使它们的频率和相位与电视台发出的行、场信号一致。
如果没有同步信号去控制电视机的行、场扫描、，电视机的行、场扫描将不能同步，图像无法稳定。
同步分离电路由噪声抑制、幅度分离、同步放大和积分电路等几部分组成，如图7-1 所示。
场振荡器行振荡器图7-1 同步分离电路组成示意图7.1.2 同步分离电路原理1 同步分离电路在图7-2中，同步分离晶体管V2的发射极加有RC定时电路，在没有输入信号的情况下(即静态时), V处于零偏压，或者为了提高分离灵敏度稍加一点正向偏压。
图7-2 同步分离电路图7-3 幅度分离电路当正极性的彩色全电视信号经R1加到同步分离晶体管V2的基极上时，信号中负的同步脉冲部分使V2导通并工作在放大状态，于是在V2的集电极负载电阻R4上得到放大了的同步脉冲信号。
V2导通时，其基极电流方向如图中实线箭头所示。
此电流向电容C2充电，其充电极性为左负右正，充电电压值为e2。
e2的大小几乎与同步脉冲的峰值e1相等。
C2的充电电压对于V2的发射结相当于加了个反向偏压，所以当同步信号过后V2截止(因为视频信号部分的幅度小于同步信号幅度)在V2截止期间，C2的充电电压将通过电阻R2放电。
由于R2阻值远大于R3的阻值，所以放电速度很慢，直到下一个同步脉冲到来之前V2一直保持截止状态。
C2的放电电流方向如图中虚线箭头所示。
当下一个同步脉冲到来时，同步脉冲的峰值重新使V2导通，C2又重新被充电。
上述过程周而复始，即V2只是在同步信号的峰值到来时刻导通，而在同步脉冲过后截止，于是在V2的集电极得到一连串同步脉冲信号。
这种方法是利用同步信号和视频信号幅度不同这一特点分离出同步信号，我们称其为幅度分离。
2同步放大电路图7-4 同步放大电路图7-5 限幅和整形放大原理图7-4是同步放大电路，其作用是放大同步信号和裂相(得到相位相反的两种同步，信号输出)，此外还具有防止视频信号混入同步电路的限幅作用。
如何通过屏幕画面判断彩电故障 Microsoft Word 文档

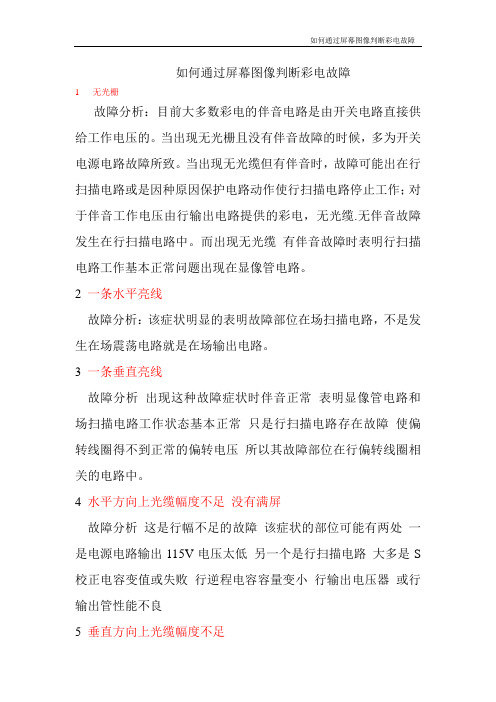

如何通过屏幕图像判断彩电故障1 无光栅故障分析：目前大多数彩电的伴音电路是由开关电路直接供给工作电压的。
当出现无光栅且没有伴音故障的时候，多为开关电源电路故障所致。
当出现无光缆但有伴音时，故障可能出在行扫描电路或是因种原因保护电路动作使行扫描电路停止工作；对于伴音工作电压由行输出电路提供的彩电，无光缆.无伴音故障发生在行扫描电路中。
而出现无光缆有伴音故障时表明行扫描电路工作基本正常问题出现在显像管电路。
2 一条水平亮线故障分析：该症状明显的表明故障部位在场扫描电路，不是发生在场震荡电路就是在场输出电路。
3 一条垂直亮线故障分析出现这种故障症状时伴音正常表明显像管电路和场扫描电路工作状态基本正常只是行扫描电路存在故障使偏转线圈得不到正常的偏转电压所以其故障部位在行偏转线圈相关的电路中。
4 水平方向上光缆幅度不足没有满屏故障分析这是行幅不足的故障该症状的部位可能有两处一是电源电路输出115V电压太低另一个是行扫描电路大多是S 校正电容变值或失败行逆程电容容量变小行输出电压器或行输出管性能不良5 垂直方向上光缆幅度不足故障分析这是场副不足的故障该故障部位在场扫描电路大多为元件损坏（如场幅电位器失调）是场扫描电路工作状态不正常流过场偏转线圈的锯齿波电流变小所致6 水平方向上图像压缩或拉长故障分析这是行线性不良的故障原因在于流过行偏转线圈的扫描电流不良若图像左侧出现压缩为阻尼二极管性能不良图像右侧出现压缩或被拉长是行线性调节电感线圈中Z字型磁芯调节不当造成行线性补偿不足或是补偿过度若图像左右两测均被压缩大多是S校正电容失败7图像在垂直方向上部或是下部拉长故障分析这是场线性不良的故障受场同步控制的场频脉冲信号经锯齿波形成电路后变为场频锯齿波所以该故障可检查有关部分电路中电容电阻元件若电容漏电测使光缆形成上长下短若电阻值变大图像下部被拉长若阻值变小图像下部变短8有图像伴音光缆上有黑横条干扰故障分析这种故障多是由于电路中滤波不良所致由于滤波电容的漏电或失败使校正整流电路说产生的100HZ交流波电压没有被滤掉串入场扫描电路使光缆上出现缓慢移动的黑横条的干扰9对比度与亮度调节到较大位置时横幅变小场幅变大故障分析该种故障一般发生在行扫描电路与场扫描电路单独供电的彩电中由于偏转线圈的偏转灵敏度与显像管阳极高压成反比而偏转幅度与偏转电流的幅度成正比所以开关电源的115V直流电压调整能力变差或是显像管阳极高压降低均可发生此故障当115V的直流电压的滤波电容失效或开路电源内阻增大随着亮度对比度增大115V的负载变重电压下跌使行幅变小由于115V的电压下跌阳极高压随之降低使行扫描幅度变大10图像模糊宽度降低行幅变大故障分析这种故障现象是显像管阳极高压降低的一种典型现象阳极高压降低造成的图像模糊必定伴随着亮度降低和行幅变大的明显特征它是聚焦极电压偏低造成的图像模糊有着本质的区别所以可以判断该故障发生在行输出电11图像上下抖动故障分析该故障在场锯齿波形成电路该电路中电容的充放电将场频信号变换成锯齿波所以电容的漏电引起锯齿波电压幅度的变化导致场扫描电流的变化而引起图像的上下抖动漏电电流越大图像上下抖动越明显12 有杂乱无章的色彩图像或是黑白图像故障分析这是行不同步的故障症状调节行频电位器若彩色图像在水平方向上瞬间能稳定表明行震荡电路工作基本正常故障部位在行AFC电路若调节行频电位器色彩图像在水平方向上不能瞬间稳定测是行振频率偏移较大造成另外当行同步分离电路失效时也会造成行不同步的故障只是这种不同步的故障表现为图像无色彩13开机时图像伴音均有但亮度失控且伴有明亮的回扫线几秒钟后光缆突然消失伴音仍不正常故障分析该症状光缆很亮但失控表明故障部位在显像管阴极180V的供电电路当180V的供电电路有故障时显现管阴极电位降至0V 束电流剧增，保护电路动作，致使光栅消失。
黑白电视机行扫描电路的检修
黑白电视机行扫描电路的检修2008-2009年度第一学期《电视机原理》公开课教案淮南市职业教育中心（淮南市经济技术学校）汤拥军一、教学课题:黑白电视机行扫描电路的检修二、课时：2课时三、教学目标【知识目标】1、熟悉行扫描电路结构、原理及其特点2、会修无光栅、扬声器中有“沙沙”声故障【素质目标】教会学生通过自己动手实践，能够熟悉行扫描电路结构、原理及其特点。
解决实际故障的同时，学生有所收获，开拓了学生的思路，进一步提高本专业的学习兴趣。
【能力目标】能够熟悉行扫描电路结构、原理及其特点。
学会解决实际黑白电视机行扫描电路故障检修的方法。
四、教学重点与难点无光栅，扬声器中有“沙沙”声故障分析检修五、课题教学模式任务驱动教学法六、课题教学内容教学内容：本课题内容在整个模块中有着重要的作用。
电视机在实际使用中，该部分电路故障率较高，并且能使用多种方法进行检修。
通过教师讲解、演示，结合学生自己实践，达到掌握所教内容，为整机的检修奠定了基础。
教学过程（一）实习准备：1、黑白电视机一台；2、万用表、电子实习工具；3、电子实习常用电子元器件及仪器仪表。
（二）组织教学：1、点名，检查学生人数；2、查看学生工作服、工具准备情况。
（三）复习提问：1、行扫描电路的主要任务有哪些？2、行扫描电路向CRT哪些电极上供电？（四）任务提出：行扫描电路是电视机的重要电路，它既要向偏转线圈提供电流，又要向CRT 提供发光所需要的电压，因而该电路不工作，就一定会导致CRT不发光、不显像。
今天学习的任务是黑白电视机行扫描电路的检修。
（五）任务分析：1、行扫描电路组成方框图2、行扫描主要电路的作用（1）行振荡器：自激振荡产生行输出级所需要的频率为15625Hz左右的矩形脉冲。
（2）行激励级：将行振荡器所产生的矩形脉冲进行功率放大。
（3）行输出级：向偏转线圈提供锯齿波电流、向显像管及其它电路提供工作电压。
3、行扫描电路分析行输出元件作用：C54：升压电容D9：升压二极管C34：S型校正电路HDY：行偏转线圈C10：行输出管C：逆程电容D10：阻尼二极管D14+100V：整流二极管（1）行振荡器:W5、R46、C40为定时元件与18脚与内部的振荡电器构成振荡器，W5是行频调整电位器（2）行激励电路：由Q9、R53、R56组成（3）行输出波形：Q90、D16、C、D9、C54、HDY行输出变压器组成（4）AFC电路：R65、C60组成积分电路后为三角波，C15耦合电容，C39、C44、C68组成，误差电压滤波器将误差电压经R45到18脚。
康佳彩电常见故障及维修
康佳彩电常见故障及维修1：故障机型：T2163E故障现象：水平亮线故障检修：检查场块LA7830之6，3脚供电均为24V正常，2脚无12V输出电压，4脚输入为1.7V（正常为0.8V左右）；查TB1238N之24脚场激励电压输出为3V（正常为1V）；查TB1238N之23脚为9V（正常为5V）；分析认为TB1238N之28脚行供电与23脚短路造成23脚电压升至9V。
脱开TB1238N之23`28脚测之果如所料。
换TB1238N后OK。
2：故障机型：T3466C故障现象：三无（雷击机）故障检修：关机测滤波电容C901（330UF/400V）两端电压为300V，说明开关电源没有振荡（振荡的标志是：300V在关机后逐渐降为0V）。
拆机测STR6709A的非在路电阻值明显不正常，再测外围无不良元件。
换STR6709A开机灯闪一下即灭，将光耦3、4断开加一只12K电阻，B+负载去掉加60W灯泡作假负载。
测B+为135V正常，说明初级环路正常，故障在次级稳压调整环路。
经查光耦1、2短路，换PC817一切OK试机半小时后自动关机，查的电源初级VD908（5295J）正向阻值降低，换之开机发现有时能开有时不能开，不能开时测CPU之14脚POWE电压为0.4V（待机），用数字表测能开机时B+电压为148V偏高，怀疑不能开机是进入保护状态，经查SE140开路电阻不正常，换新SE140测B+为141V 一切正常。
3：故障机型：T2580（艺术电视）故障现象：图象不清故障检修：进总线调AGC.AFT正常，单第二天开机图象依然不清，连去两次故障依旧。
将电视送我处进总线调整时发现AFT总在ON与NG之间变换，经查ON为正在进行自动调整.NG为失调；怀疑AFT中周不良，换中周（0361）进总线按音量+调AFT发现由ON变为数字43，按呼号减退出总线。
进用户菜单进行自动搜索OK，以后未发现图象不清。
4：故障机型：F2109E故障现象：不开机故障检修：用数字表测B+电压在60V—110V之间来回变化，椐此判断开关变压器初级基本正常。
索尼F系列彩电行场保护电路分析及检修
索尼F系列彩电行场保护电路分析及检修索尼F系列彩电有KV－F25MF1、KV－F25 MN11、KV－F29MF1、KV－F29MN11以及KV－F25RM857、KV－F29MH11等机型，在该系列彩电中设置了较完善的行、场保护电路，右下图为其简化图（其中参数以KV－F29MF1为参考）。
一、行扫描保护电路工作原理行扫描保护电路分为行负载过流保护电路和X射线保护电路两种。
图中的R886、D803、Q803以及IC001和IC304等元件构成行负载过流保护电路。
其中R886为取样电阻，在行输出级正常工作时，Q803的发射极电位为134.1V，基极电位为134.3V，Q803截止，其集电极为约0.2V低电位，IC001{43}脚和IC3049脚为低电平，对它们内部的保护电路无影响。
当行输出级负载发生故障，如行输出管短路等引起过流时，R886上压降增大，使Q803的发射极电位升高，基极电位相对下降，Q803正偏导通，其集电极电位升高，IC001{43}脚和IC3049脚为高电平，触发内部保护电路动作（高电平有效），IC304关断{18}脚的行振荡信号输出，行电路停止，同时IC001{18}脚输出待机指令，使电视机处于待机状态，避免故障进一步扩大。
X射线保护就是对行逆程脉冲幅度进行限制保护，避免因脉冲幅度过大引起阳极电压升高，使X射线超出规定范围。
其主要元件为D824、D825、D1502等，其中D1502为33V 齐纳二极管，当某种原因引起行逆程脉冲幅度过高时（如行逆程电容漏电或失效，该脉冲经D824整流、C877滤波后通过D825加到D1502，当该电压大于33V时，D1502击穿，高电平加到IC001{43}脚和IC3049脚，触发保护电路动作，实施保护功能。
二、场扫描保护电路工作原理场扫描保护电路是对场输出电流大小的检测，通过保护驱动电路来完成。
在场输出电路工作正常时，IC15015脚的静态电位为0V（即A点电位），此时设计使Q1501正偏导通，其集电极呈低电平，该电平经D1501加到图中B点，同时Q1503也正偏导通，其集电极呈低电平，由于Q1502的发射极通过R1506接－15V电压，故Q1502正偏导通，集电极呈低电平，通过D1506也加至B点，此时B点电位不足齐纳二极管D1504的击穿电压（3.6V），Q1504因反偏截止，其集电极5.1V电压通过R1514加到IC00110脚，内部保护电路不动作（低电平有效）。
行扫描
二、场扫描电路的常见故障
1、水平一条亮线
同频 同相
3、场幅窄 （场幅度不足） 2、线性差（场线性不良）
fz收>fz发
fz收<fz发
场不同步
fz收=fz发,
相位不同
三、故障检修
1、水平一条亮线 故障现象：
信号注入法
故障检修： 在检修时一定要将亮度调低，以防长时间灼伤荧光屏。检修的要点是先判断故障部位 在场扫描前级还是场扫描后级。方法是：①将万用表置于R×10Ω档，红表笔接地，黑 表笔在开机状态不断碰触场输出集成电路的输入端，若屏幕上亮线有瞬间变宽迹象， 则故障在扫描前级；若亮线没变化，故障在场扫描后级及场偏转回路；进一步测量场 输出端中点电压，若为供电电压的一般左右，故障在场输出电路。②用示波器测量场 扫描前级输出的锯齿波信号，若无波形，故障在场扫描前级，若波形正常，再测场输 出级的波形，输出端无波形，故障在场输出级，若有波形，故障在场偏转回路。
场线形补偿电路
TCL-2116（附图）实例分析
场激励电 压放大、 场输出功 率放大
同步分离和场扫描电路由小信号处理集成电路LA76810和场输出集成电路 LA7840构成。同步分离、场同步分离、场振荡、锯齿波电压形成均在集成 电路LA76810内部完成，场激励和场输出由LA7840完成。
R304、R305、R306、R307、R308、C305构成场线性补偿电 路，取样电阻R307上产生的锯齿波电压，经R304反馈到 LA7840⑤脚，以改善场锯齿波的线性和幅度；R305、R308做 为直流负反馈电路，用以稳定放大器的工作点。当R306开路时 会造成图像上部被拉长，下部被压缩并露边；C305漏电将使屏 幕上部出现水平亮线；C304漏电会造成场中心上移；C304开 路会出现水平亮带；R305或R308开路，为水平一条亮线； C307开路时，会造成图像上卷边。
彩色电视机出现一条水平亮线的故障分析及检修
双 月刊 ２１ ０ ０年 ７月 ｄ ｉ ０３ ６ ／ ｉ ｎ１ ７ － １ Ｘ ２ １ ． ．２ ｏ １ ．９ ９ｊｓ ．６ １ ９ ４ ． ０ ４０ ６ ： ．ｓ ０ ０
彩色电视机出现一条水平亮线的故障分析及检修
刘 忠， 陶红艳
（ 樊市机 电工程 学校 ，湖北 襄樊 ４ １２ ） 襄 ４ ０ １
电视机 在看 过几 年 之后 、 候潮 湿等 因 素常会 气
电路 ， 分 频 电路 ： ５ ／Ｏ 开 关 输 出 及 场 同 步 脉 冲 场 （ ０６ Ｈｚ Ｅ 控 制 下 分 频 计 数 ， 得 到 的 场 频 激 励 脉 冲 从 ＮＱ５ １ ０ （ ２） 输 出 ， 接 插 件 ｘＰ ０ ＸＰ ０ ￣Ｊ Ｎ ０ 几 ３ 脚 经 ４ Ａ、 ４ ＢＪ 到 Ｑ３ ２ Ｉ 何 失 真 校 正 电 路 的 （ ３ 脚 ，￣ＮＱ３ ２ 行 几 何 失 真 １） ｅ＿ ０进
是场输 出极 ， 要 功能是 放大场频 锯齿波 ， 偏转线 主 向
Ｒ３ ５ 地 ， ０ － ０到 Ｒ３ ５￣
反映 场扫描 电流 大小的 电压经 的 交 直 流 反 馈 电 压 经
圈 提 供 场 频 锯 齿 波 电 流 ， 电 子 束 进 行 正 常 的 场 扫 使
描 。 出 端 的 锯 齿 波 电 压 峰 峰 值 一 般 为 ８ —１ ０ 输 ０ ０、
描 电流 ， 经 场偏 转线 圈 ， 合 电容 Ｃ ０ 取样 电阻 又 耦 ３ ６、
长虹Ｃ ９９ 一台 ， 用 表 ， 铬铁 ， 锡 等 。 ２ １Ｐ 万 电 焊
场 扫 描 电 路 由两 部 分 组 成 。 第 一 部 分 是 集 成 电 路 的 场 扫 描 前 级 ， 要 包 括 场 同 步 、 振 荡 和 场 激 主 场 励 。 其 主 要 功 能 是 由场 输 出 向 外 提 供 场 频 锯 齿 波 信 号 ， 形 的 电压 峰 峰 值 一 般 为 ０７ ２２ Ｌ 第 二 部 分 波 ．— ．Ⅵ 。
日立CMT2998型大屏幕彩电枕校电路原理与故障检修
日立CMT2998型大屏幕彩电枕校电路原理与故障检修谢春林
【期刊名称】《《电子天府》》
【年(卷),期】1999(000)005
【摘要】一、枕校电路原理分析该机的枕校电路见下图。
场输出电路IC601②输出场扫描锯齿波电流,经场偏转线圈 H.DY、电容 C616后,在 R617两端产生场频锯齿波电压,经 C651、R651加至枕校电路IC651①,经枕校放大、积分处理后,由IC651②输出下凹场频抛物波电压,经过由 C653、C652、R666构成的积分电路积分后,经
【总页数】2页(P19-20)
【作者】谢春林
【作者单位】
【正文语种】中文
【中图分类】TN949.7
【相关文献】
1.东芝289X8M大屏幕彩电枕校电路原理及故障检修 [J], 谢春林
2.大屏幕彩电枕校电路原理与设计 [J], 李砚泉
3.康佳新彩霸大屏幕彩电枕校电路分析与故障检修 [J], 王忠诚
4.牡丹64C1彩电枕校电路原理分析与故障检修 [J], 程敏
5.TCL9529型王牌彩电枕校电路原理与故障检修 [J], 谢春林
因版权原因，仅展示原文概要，查看原文内容请购买。
彩电水平一条亮线故障原因分析与检修
彩电水平一条亮线故障原因分析与检修所谓的水平一条亮线故障是指遥控彩电在接收彩色电视信号时，所有频道均能接收到清晰的伴音，屏幕上只有一条水平亮线现象。
产生此类现象的故障原因一般均是场扫描组成电路工作异常或某种原因强迫场输出电路停止工作引起场偏转线圈中没有锯齿波电流流过，电子束未作垂直运动所致。
(1)场同步输入电路出现严重漏电或短路、场同步分离电路输出端与地或其他部位短路增色会造成场振荡电路停振，如TA7698AP的场同步信号输入端28脚对地出现短路时，集成块TA7698AP内部振荡电路停振，使其27脚无场频振荡脉冲输出，继而使其24脚无场锯齿波信号输出，场输出电路停止工作而产生水平一条亮线。
(2)场振荡电路(包括场频控制电路)工作异常或其正常工作的供电电压异常引起场振荡不工作均会因无法形成正常的场频脉冲而使场输出电路停止工作。
对于不直接设场振荡电路的机型(如采用TA8659／8759机心)，其场扫描脉冲是由行频脉冲分频而得，若集成块内部分频电路不良或其正常工作电源(TA8659／8759的61脚)异常，均无法形成正常的场频脉冲从其29脚输出，继而出现水平一条亮线故障现象。
(3)场锯齿波形成电路不良或其正常工作的供电电压异常引起场锯齿波形成电路工作异常均会因无法形成正常的场频锯齿波信号而出现水平一条亮线故障现象。
(4)场激励级电路不良或其正常工作的供电电压异常引起场激励级电路工作异常或不工作，使其因无法输出正常的场激励信号而出现水平一条亮线故障现象。
(5)场输出电路不良或其正常工作的供电电压异常引起无法形成场频锯齿波电流，使场偏转线圈中无驱动电流通过，导致电子束未作垂直运动而出现水平一条亮线故障现象。
场输出部分电路在电视机电路中属于大功率电子电路，其故障率较高，故障现象除表现为水平一条亮线外，还可能出现场幅过大或过小、线性不好、图像上方有回扫线或无光栅等故障现象。
目前新型遥控彩电的场输出电路均采用集成块，常见的场输出集成电路主要引脚功能与正常工作电压如附表所示。
创维32L08HR(8K22机芯)
创维32L08HR（8K22机芯）不开机和无伴音维修一例:创维32L08HR二次不开机，开盖测电源板的系统5V电压只有4V且微微摆动，目测电源板多了电解电容顶部鼓了，将其全部更换后，二次开机正常但无开机音乐，AV/TV皆无伴音。
检查数字功放U812（STA355BW）的供电24V、3.3V正常，音频输出端口6、9和10、13脚电压12V正常，伴音启动控制和静音控制脚23、31电压约3V正常，从U30（CD4052）AVT/TV 音频切换的3、13脚可以检出伴音信号，说明音频处理和切换电路工作正常，检查U30的3、13脚对U34（MT8222）数字信号处理电路的34、35脚（AD变换）电路连接正常，U34的47、48、49、50脚对数字功放输出的数字音频和数字功放U812（STA355BW）的30、29、28、27脚连接无开路。
从上面的检查来看，电路无明显异常，怀疑数据问题，找了许久没有找到合适的数据，准备进工厂模式看下，将音量调到0后，按住面板音量减键不放，按压遥控器的屏显键，进入工厂模式，选择初始化后，遥控关机，再开机后有开机音乐，输入信号，伴音恢复正常。
机型：TCL HD28M62S故障现象；红灯亮不开机分析与检修；通电试机时指示灯亮，遥控开机能听到高压起振的声音，但迅速停振，呈待机状态。
于是开机检测；待机各路电压正常，开机时+B电压升到136V后又降到3 0V左右，于是判断有保护电路在起作用。
于是断开+B供电后测行供电维持136V左右。
判断行扫描电路及其后级存在问题。
引起保护的有（1）高压包或偏转线圈匝间短路，（2）场保护电路，（3）ABL保护电路，（4）视放部分短路（5）数字板时钟数据存在问题。
于是一路一路的去排查，断开ABL电路后试机仍然保护，于是断开200V视放供电后，灯丝亮，但随即待机，但是从一瞬间的光栅却看出电视不正常。
因断开200V后光栅呈白屏，但是只有1/3的光栅。
于是将怀疑故障在场扫描电路。
