管材种类规格及尺寸表示方法

管材种类规格及尺寸表示方法工艺管线管材分类一、钢管钢管按其制造方法分为无缝钢管和焊接钢管两种。

无缝钢管用优质碳素钢或合金钢制成，有热轧、冷轧（拔）之分。

焊接钢管是由卷成管形的钢板以对缝或螺旋缝焊接而成，在制造方法上，又分为低压流体输送用焊接钢管、螺旋缝电焊钢管、直接卷焊钢管、电焊管等。

用途：无缝钢管可用于各种液体、气体管道等。

焊接管道可用于输水管道、煤气管道、暖气管道等。

1、焊接钢管1．1 低压流体输送用焊接钢管与镀锌焊接钢管低压流体输送用焊接钢管，是由碳素软钢制造，是管道工程中最常用的一种小直径的管材，适用于输送水、煤气、蒸气等介质，按其表面质量的不同，分为镀锌管（俗称白铁管）和非镀锌管（俗称黑铁管）。

内外壁镀上一层锌保护层的约较非镀锌的重3%-6%。

按其管材壁厚不同分为：薄壁管、普通管和加厚管三种。

薄壁管不宜用于输送介质，可作为套管用。

1．2 直缝卷制电焊钢管直缝卷制电焊钢管，可分为电焊钢管和现场用钢板分块卷制焊成的直缝卷焊钢管。

能制成几种管壁厚度。

1．3 螺旋缝焊接钢管螺旋缝焊接钢管分为自动埋弧焊接钢管和高频焊接钢管两种。

a.螺旋缝自动埋弧焊接钢管按输送介质的压力高低分为甲类管和乙类管两类。

甲类管一般用普通碳素钢Q235、Q235F及普通低合金结构钢16Mn焊制，乙类管采用Q235、Q235F、Q195等钢材焊制，用作低压力的流体输送管材b.螺旋缝高频焊接钢管螺旋缝高频焊接钢管，尚没统一的产品标准，一般采用普通碳素钢Q235、Q235F等钢材制造。

2、无缝钢管无缝钢管按制造方法分为热轧管和冷拔（轧）管。

冷拔（轧）管的最大公称直径为200mm，热轧管最大公称直径为600 mm。

在管道工程中，管径超过57mm时，常选用热轧管，管径小于57mm时常用冷拔（轧）管。

管道工程常用的无缝钢管有以下三种：2．1 一般无缝钢管一般无缝钢管简称无缝钢管，用普通碳素钢、优质碳素钢、普通低合金钢和合金结构钢制造，用于制作输送液体管道或制作结构、零件用。

无缝钢管按外径和壁厚度供货，在同一外径下有多种壁厚，承受的压力范围较大。

通常钢管长度，热轧管为3-12.5m，冷拔（轧）管为1.5-9m。

2．2 低中压锅炉用无缝钢管低中压锅炉用无缝钢管是用10号、20号优质碳素钢制造。

二、铸铁管铸铁管是由生铁。

按其制造方法不同可分为：砂型离心承插直管、连续铸铁直管及砂型铁管。

按其所用的材质不同可分为：灰口铁管、球墨铸铁管及高硅铁管。

1、给水铸铁管1．1 砂型离心铸铁直管砂型离心铸铁直管之材质为灰口铸铁，适用于水及煤气等压力流体的输送。

1．2 连续铸铁直管连续铸铁直管即连续铸造的灰口铸铁管，适用于水及煤气等压力流体的输送。

2、排水铸铁管普通排水铸铁承插管及管件。

柔性抗震接口排水铸铁直管，此类铸铁管采用橡胶圈密封、螺栓紧固，在内水压下具有良好的挠曲性、伸缩性。

能适应较大的轴向位移和横向由挠变形，适用于高层建筑室内排水管，对地震区尤为合适。

用途：铸铁管多用于给水、排水和煤气等管道工程。

三、有色金属管1．铝及铝合金管铝及铝合金，指含铝为98%的工业纯铝和以铝为主体另拔有铜、镁、锰、锌、铬等合金元素的铝合金。

铝及铝合金管是由工业纯铝或铝合金经拉制或挤压制造成形。

铝有较好的耐酸腐蚀性能。

2．铜及铜合金管铜管主要由纯铜、磷脱氧铜制造，称为铜管或紫铜管黄铜管是由普通黄铜、铅黄铜等黄铜制造。

3．铅及铅合金管四、塑料管塑料管一般是以塑料树脂为原料、加入稳定剂、润滑剂等，以塑的方法在制管机内经挤压加工而成。

由于它具有质轻、耐腐蚀、外形美观、无不良气味、加工容易、施工方便等特点，在建筑工程中获得了越来越广泛的应用。

主要用作房屋建筑的自来水供水系统配管、排水、排气和排污卫生管、地下排水管系统、雨水管以及电线安装配套用的穿线管等等。

塑料管有热塑性塑料管和热固性塑料管两大类。

热塑性塑料管采用的主要树脂有聚氯乙烯树脂（PVC）、聚乙烯树脂（PE）、聚丙烯树脂（PP）、聚苯乙烯树脂（PS）、丙烯J ing -丁二烯-苯乙烯树脂（ABS）、聚丁烯树脂（PB）等；热固性塑料采用的主要树脂有不饱和聚酯树脂、环氧树脂、fu喃树脂、酚醛树脂等。

下面列举了这些塑料管的特点和主要用途比较。

常用的几种塑料管的特点和主要用途比较 :PVC管特点具有较好的抗拉、抗压强度，但其柔性不如其他塑料管，耐腐蚀性优良，价格在各类塑料管中最便宜，但低温下较脆。

连接方式为粘接、承插胶圈连接、法兰螺纹连接。

主要用于住宅生活、工矿业、农业的供排水、灌溉、供气、排气用管、电线导管、雨水管、工业防腐管等。

CPVC管特点耐热性能突出，热变形温度为100℃,耐化学性能优良。

连接方式粘接、法兰螺纹连接。

主要用于热水管。

PE管特点重量轻、韧性好，耐低温性能较好，无毒，价格较便宜，抗冲击强度高，但抗压、抗拉强度较低。

连接方式热溶焊接、法兰螺纹连接。

主要用于饮水管、雨水管、气体管道、工业耐腐蚀管道PP管特点耐腐蚀性好，具有较好的强度、较高的表面硬度、表面光洁度，具有一定的耐高温性能。

连接方式热溶焊接、法兰螺纹连接。

主要用于化学污水、海水、油和灌溉的管道，用于室内混凝土地坪作采暖系统加热管。

ABS管特点耐腐蚀性优良，重量较轻，耐热性高于PE、PVC，但价格较昂贵。

连接方式粘接、法兰螺纹连接。

主要用于卫生洁具用下水管、输乞管、污水管、地下电缆管、高防腐工业管道等。

PB管强度介地PE和PP之间，柔性介于LDPE和HDPE之间，其突出特点是抗蠕变性能（冷变形），反复绕缠而不断，耐温，化学性能也很好。

连接方式热熔焊接、法兰螺纹连接。

主要用于给水管、冷热水管、燃气管、地下埋高管道GRP管优良的耐腐蚀性、质轻、强度高、可设计性能好。

连接方式：承插胶圈连接、法兰连接。

广泛用石油化工管道和大口径给排水管道。

五、复合管主要有玻璃钢塑料复合管、钢管、玻璃管复合管、钢塑复合管、钢塑复合管、搪瓷管、衬胶管、衬铅铸铁管、涂塑钢管等。

管材表示方法一般来说，管子的直径可分为外径、内径、公称直径。

公称直径是外径与内径的平均值，称平均内径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5mm，用D108×5表示。

塑料管也用外径表示，如De63。

其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径采用符号DN表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

六：管材规格型号、外径、内径、壁厚等。

管材规格尺寸1寸水管的尺寸是多少？按说，是英制的话1吋=25.4mm，那4''管子应该是25.4×4/8=13mm 。

但我现在用的4''管子内径测量为约16mm。

难道这个寸又变为中国的寸了？1寸=33.3mm，4''=33.3×4/8=16mm 是不是这样理解啊？4'=1/2”，管子的内径按理论计算值应该是25.4×4/8=13（mm）。

但是管子的通径是按英制和公制换算的近似值进行规定的。

如：1/8”≈6mm；1/4”≈8mm；3/8”≈10mm；1/2”≈15mm；3/4”≈20mm；1”≈25mm等。

故此不必深究。

参考资料：国家标准，GB/T 3092-1993,低压流体输送用焊接钢管水管的英制尺寸与公制尺寸如何换算1 英寸=25.4毫米 =8英分把1英寸分成8等分：1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸，相当于通常说的1分管到7分管。

更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2" 。

DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管；DN15的水管就是英制1/2"的水管，也是解放前的4分水管；DN20的水管就是英制3/4"的水管，也是解放前的6分水管。

1.尺寸水管气管管道常用标准尺寸对照DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

管道都是以内径计算的，不过管道的丝扣螺纹都是以中径来计算的．用通径DN表示．2.标准有英制标准和国际标准两种。

3.材质材质就有很多，根据不同的需要。

1）塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。

2）金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。

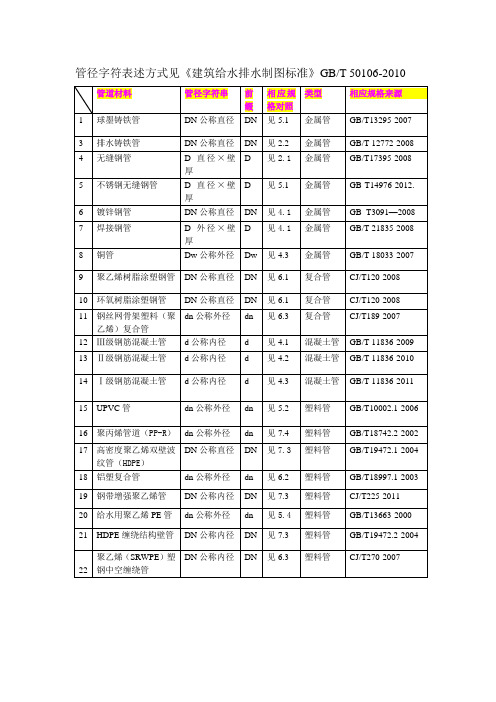

管径（GB/T50106-2001）一、管径单位管径应以mm为单位二、管径的表达方式管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示。

塑料管也用外径表示，如De63。

其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
