各文献中壳聚糖在絮凝剂的制备方法对比
羧甲基壳聚糖的制备及在水处理中的应用研究进展
总第136期2005年第4期安徽化工甲壳素是由虾、蟹等甲壳类动物外壳制备的一种天然生物高分子化合物，属线形多糖类。
但它难溶于水、稀酸及一般有机溶剂。
经脱乙酰化反应后制成的壳聚糖，虽能溶于稀酸，但不溶于水，使它的应用受到了限制。
因此，改善壳聚糖的溶解性能，尤其是溶解于水的性能，是开拓壳聚糖应用领域的重要环节。
将壳聚糖进一步醚化，可制成水溶性的羧甲基壳聚糖，根据羧甲基位置不同羧甲基壳聚糖可分为三种：O-羧甲基壳聚糖，N-羧甲基壳聚糖，N，O-羧甲基壳聚糖。
羧甲基壳聚糖是一种新型的无毒高分子絮凝剂，能够吸附水中的一些重金属离子，在环境保护方面尤其是水处理方面的应用前景很好。
壳聚糖经羧甲基化改性以后，提高了其水溶性，具有成膜、增稠、保湿、絮凝、螯合和胶化等特性。
作为一种新型材料，羧甲基壳聚糖在化工、食品、医疗、纺织等领域将有愈来愈广泛的应用[1~2]。
这里介绍羧甲基壳聚糖作为吸附剂和絮凝剂在水处理方面的应用。
1 羧甲基壳聚糖的制备1.1 以壳聚糖为原料合成羧甲基壳聚糖传统的羧甲基壳聚糖合成方法一般分为以下几步：溶胀、碱化、羧甲基化、提纯。
其中溶胀这一步采用乙醇、异丙醇等有机溶剂浸泡数小时即可；碱化，采取浓度为38%~60%的碱液为佳，温度可控制在20C~60C之间，且时间也是一个关键的控制参数；羧甲基化，将适量的氯乙酸加到碱化后的壳聚糖中，反应温度65C为佳，反应数小时后得粗品，采用75%或80%乙醇或甲醇溶液进行洗涤以除去反应过程中生成的盐类。
也可采用膜析法除去盐，但是成本较高。
除盐后需在真空状态下干燥，得黄色或白色纤维状粉末，干燥温度不超过65C，否则产品变性[1~2]。
1.2 以甲壳素为原料合成羧甲基壳聚糖壳聚糖是由甲壳素制备来的，若直接以甲壳素为原料制备羧甲基壳聚糖也是一条可行的路线，且因为制备壳聚糖的过程也存在碱化步骤，可合二为一，使碱化一步到位。
具体制备方法如下：甲壳素浸泡于40%~60%的NaOH溶液中，一定温度下浸泡数小时后，在搅拌过程中缓慢加入氯乙酸，于70C反应0.5~5h，酸碱质量比控制在1.2~1.6I1；反应混合物再在0C~80C时保温5~ 36h，然后用盐酸或醋酸中和，将分离出来的产物用75%乙醇水溶液洗涤后于60C干燥[3~5]。
壳聚糖改性絮凝剂的制备及在染料废水处理中的应用的开题报告
壳聚糖改性絮凝剂的制备及在染料废水处理中的应用的开题报告一、研究背景随着工业化进程的不断加速，染料工业的发展也越来越快。
染料工业产生的废水含有大量的有机物和色素等，如果不得当处理，将对环境和生态造成严重的破坏。
因此，染料废水的处理是十分必要的。
目前，常用的染料废水处理方法主要包括物化处理和生物处理两种。
然而，这些方法因为成本高、效果差、占用空间大等原因，无法在一些特殊情况下得到应用。
近年来，一些研究者提出了采用高分子改性絮凝剂处理染料废水的方法，取得了相对较好的处理效果。
相比传统的物化处理方法，改性絮凝剂可以在较低的剂量下高效净化废水，且不会产生二次污染。
壳聚糖是一种广泛应用于生物、医药和环保等领域的天然生物高分子材料，因其细胞相容性强等特点，越来越多地应用于制备絮凝剂。
二、研究目的本研究的主要目的是制备一种壳聚糖改性絮凝剂，并探究其在染料废水处理中的应用。
具体目标包括：1.制备壳聚糖改性絮凝剂。
通过改性壳聚糖的方法制备壳聚糖改性絮凝剂，并对其进行表征。
2.测试壳聚糖改性絮凝剂的性能。
评价壳聚糖改性絮凝剂在不同pH 值和温度下的絮凝效果，确定最佳投药剂量。
3.研究壳聚糖改性絮凝剂在染料废水处理中的应用。
探究壳聚糖改性絮凝剂对染料废水中色素和COD的去除率，并评价其处理效果。
三、研究内容和方法1.制备壳聚糖改性絮凝剂。
选取壳聚糖作为基础材料，通过化学改性（如羟甲基化、十六烷基化等）制备壳聚糖改性絮凝剂。
同时，运用扫描电镜、傅里叶变换红外光谱等方法对其进行表征。
2.测试壳聚糖改性絮凝剂的性能。
首先确定合适的pH值和温度，并分别测试不同剂量下的絮凝效果。
采用紫外可见光谱、电导率和涂片法等方法进行分析和判断。
3.研究壳聚糖改性絮凝剂在染料废水处理中的应用。
选取染料废水作为实验对象，并在最佳处理条件下进行实验。
通过测定色素和COD的去除率，并对实验结果进行比较分析。
四、研究意义本研究的开展对于染料废水的净化与治理具有重要意义。
水处理絮凝剂制备方法介绍

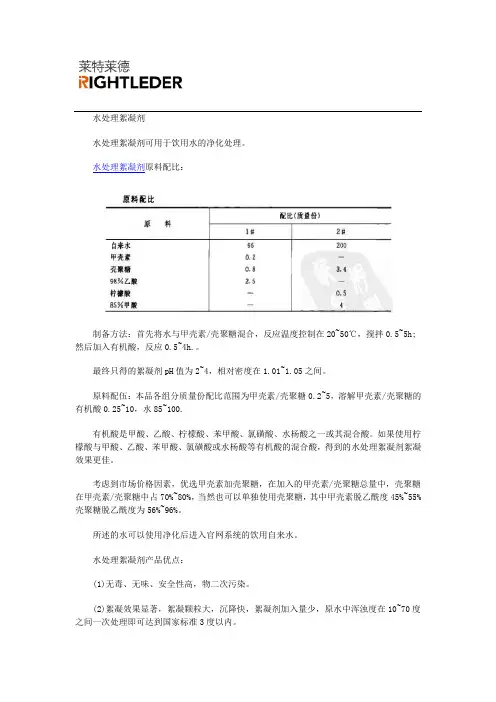

水处理絮凝剂
水处理絮凝剂可用于饮用水的净化处理。
水处理絮凝剂原料配比：
制备方法：首先将水与甲壳素/壳聚糖混合，反应温度控制在20~50℃，搅拌0.5~5h;然后加入有机酸，反应0.5~4h.。
最终只得的絮凝剂pH值为2~4，相对密度在1.01~1.05之间。
原料配伍：本品各组分质量份配比范围为甲壳素/壳聚糖0.2~5，溶解甲壳素/壳聚糖的有机酸0.25~10，水85~100.
有机酸是甲酸、乙酸、柠檬酸、苯甲酸、氯磺酸、水杨酸之一或其混合酸。
如果使用柠檬酸与甲酸、乙酸、苯甲酸、氯磺酸或水杨酸等有机酸的混合酸，得到的水处理絮凝剂絮凝效果更佳。
考虑到市场价格因素，优选甲壳素加壳聚糖，在加入的甲壳素/壳聚糖总量中，壳聚糖在甲壳素/壳聚糖中占70%~80%，当然也可以单独使用壳聚糖，其中甲壳素脱乙酰度45%~55%壳聚糖脱乙酰度为56%~96%。
所述的水可以使用净化后进入官网系统的饮用自来水。
水处理絮凝剂产品优点：
(1)无毒、无味、安全性高，物二次污染。
(2)絮凝效果显著，絮凝颗粒大，沉降快，絮凝剂加入量少，原水中浑浊度在10~70度之间一次处理即可达到国家标准3度以内。
(3)本絮凝剂能够吸附重金属离子和卤代烷。
(4)采用PAC和PAM做絮凝剂于甲壳素/壳聚糖做絮凝剂作经济核算，结果表明，采用甲壳素/壳聚糖较前者每处理1m³水的费用可降低10%左右。
其主要原因是本品在处理水时，仅需添加少量(1~4mg/L)
(5)制备工艺简单，使用方便，对自来水厂可利用原有设备，不需增加新设备。
壳聚糖
壳聚糖的制备改性及其应用进展摘要:扼要地介绍了甲壳素及壳聚糖的主要性质、结构、及制法。
重点论述了壳聚糖的一些主要的改性方法，包括醚化、氧化、酰化、交联、烷基化、接枝共聚、季铵化及和其他材料复合等方法；并综述了壳聚糖及其衍生物在食品工业、日用化学、医药行业、环保、轻工业及其他领域的应用现状。
关键词：壳聚糖；衍生物；化学改性；应用1 前言壳聚糖(chitosan) , 学名为(1,4)-2-氨基-2-脱氧-β-D-葡聚糖,是甲壳素(chitin) 脱乙酰的产物, 而甲壳素是仅次于纤维素的第2 大天然有机高分子物质, 每年地球上甲壳素自然生成量高达百亿吨, 其产量与纤维素相当, 储量巨大[1] 。
由于它具有良好的絮凝能力、成膜性和生物相容性等较为独特的功能, 近年来在纺织、医药、日化、农业、环保、生物工程等领域有了广泛的应用。
目前壳聚糖在全世界范围内供不应求。
我国有丰富的甲壳素资源和巨大的壳聚糖产品的潜在市场, 应充分利用资源优势, 加快研究和开发壳聚糖系列产品的步伐, 满足不同用途的需要。
2 壳聚糖的制备方法壳聚糖可由甲壳素通过脱乙酰基反应制的，其反应式如下：反应的实质是酰胺的水解反应，一般在40%的NaOH溶液中于100~180℃加热非均相进行，得到可溶于稀酸、脱乙酞度一般为80%左右的壳聚糖。
与一般的胺类物质不同，壳聚糖中的氨基在碱液中十分稳定，即使在50%的NaOH中加热到160℃也不分解[2]。
提高反应温度、碱液浓度及延长反应时间可提高脱乙酞度，但在碱液中壳聚糖的主链降解也变得严重，其表现为随着脱乙酞度的提高，通常伴随粘度及分子量的下降[3](表1-1)。
为了避免大分子链被破坏，可采用加入1 %NaBH 4[4]或通入惰性气体的办法。
最近有报道通过降低脱乙酞反应的温度、缩短反应时间、增加反应次数并进行中间产物的溶解一沉淀处理，可得到脱乙酞度达99%的高分子量(M W =59万)的壳聚糖[5]。
壳聚糖的合成方法及应用研究
壳聚糖的合成方法及应用研究壳聚糖是一种天然多糖，由N-乙基葡糖胺单体通过聚合反应得到。
它在生物医学工程、药物传递系统、环境保护等领域中具有广泛的应用。
本文将探讨壳聚糖的合成方法及其在不同领域的应用研究。
一、壳聚糖的合成方法1. 壳聚糖的酸性水解法酸性水解法是最常见的壳聚糖合成方法之一。
首先，将壳聚糖原料与酸性溶液（如盐酸）反应，使壳聚糖分子链中断，生成壳聚糖片段。
接下来，通过调节pH 值和温度使得酸性水解的壳聚糖片段重新连接形成更长的壳聚糖链。
这种方法简单易行，但需要注意控制反应条件，以避免产生副产物或降解。
2. 壳聚糖的酶催化法酶催化法是一种环境友好的壳聚糖合成方法。
通过使用特定的酶催化剂，可以在温和的条件下将壳聚糖单体聚合成壳聚糖链。
这种方法具有高产率、高选择性和对环境友好等优点，但酶催化剂的成本较高，并且需要优化反应条件。
3. 壳聚糖的还原性修饰法还原性修饰法通过将壳聚糖中的羟基还原为胺基，从而获得更多功能化基团的壳聚糖。
这种方法可以通过氨基化剂（如戊二醛）在合成过程中引入胺基，也可以在合成后通过还原剂（如氢气、亚硫酸氢钠）来实现。
还原性修饰法可以扩展壳聚糖的应用领域，并提供更多的功能化设计空间。
二、壳聚糖的应用研究1. 生物医学工程领域应用壳聚糖在生物医学工程领域具有广泛的应用潜力。
它可以用作药物传递系统的载体，可通过控制粒径、表面修饰和药物包封来实现药物的稳定释放。
壳聚糖也可以用于组织工程和创伤修复中，作为生物可降解的支架材料。
此外，壳聚糖还可用作生物传感器和生物成像试剂，用于检测和监测生物分子。
2. 环境保护领域应用壳聚糖在环境保护领域具有一定的应用潜力。
它可以用于制备高效的吸附剂，可用于水处理中去除重金属离子、有机物污染物等。
壳聚糖还可用于制备可降解的半透膜和膜过滤器，用于废水处理和固体废物处理。
此外，壳聚糖还可用作土壤改良剂和植物生长调节剂，促进植物生长和修复受损的土壤。
3. 肥皂和化妆品领域应用由于壳聚糖具有良好的防腐性和保湿性能，它在肥皂和化妆品领域中也得到了广泛的应用。
壳聚糖的制备与应用研究
壳聚糖的制备与应用研究正文：壳聚糖是一种天然高分子材料，具有生物相容性、生物降解性和无毒性等优良特性。
近年来，随着人们对生物材料的需求不断增加，壳聚糖的制备与应用也逐渐引起了人们的关注。
一、壳聚糖的制备方法1.壳聚糖的提取方法壳聚糖一般从海产品中提取，其主要方法是酸解法和碱解法。
其中酸解法是通过盐酸或硝酸将贝壳中的碳酸钙酸解，再经过多次洗涤、筛选和干燥等步骤提取壳聚糖。
碱解法则是利用强碱溶液将贝壳中的碳酸钙转化为氢氧化钙，再经过多次洗涤、加酸和干燥等步骤提取壳聚糖。
两种方法各有优缺点，具体选择还需根据实际情况进行考虑。
2.壳聚糖的化学修饰方法壳聚糖的化学修饰方法主要包括烷基化、磺化、酯化、羟基化等。
烷基化是将壳聚糖表面的氨基进行烷基化反应，使其在水中具有更好的分散性和稳定性；磺化则是通过磺酸化反应将壳聚糖表面的氨基转化为磺酸基，以增强其亲水性和离子交换能力；酯化则是利用酸酐基将壳聚糖中的羟基进行酯化反应，以增强其功能性。
羟基化则是在壳聚糖分子上引入羟基，以增强其亲水性和生物活性等方面的性能。
二、壳聚糖的应用研究1.壳聚糖在医药领域的应用壳聚糖具有良好的生物相容性和生物降解性，在医药领域中有广泛的应用。
例如，壳聚糖可以用于制备药物缓释剂、口腔贴片、骨修复材料、组织工程等。
此外，壳聚糖还可以作为药物的辅料，用于增加药品的稳定性和生物可利用性。
2.壳聚糖在食品领域的应用壳聚糖在食品领域中也有广泛的应用。
例如，壳聚糖可以用于制备食品包装材料、保鲜剂、食品加工助剂等。
壳聚糖具有良好的生物降解性和生物相容性，不会对人体造成危害，因此在食品包装领域中具有巨大的潜力。
3.壳聚糖在环保领域的应用壳聚糖具有良好的生物降解性和生物相容性，在环保领域中也有广泛的应用。
例如，壳聚糖可以用于制备水处理剂、土壤修复剂等。
此外，壳聚糖还可以用于制备生物降解塑料、生物柴油等环保材料，可以有效地减轻环境污染和资源消耗。
总结：壳聚糖是一种具有广泛应用前景的天然高分子材料。
羧甲基壳聚糖的制备及絮凝性能探讨
关 键 词 羧 甲 基 壳 聚 糖 聚 丙 烯 酰 胺 沉 降 时 间 沉 降 絮 体 高 度
Ｐｒ ｐ ｒ ｔ ｎ ａ ｄｄ ｓ ｕ ｓｏ ｆｆｏ ｃ ｌｔ ｇｃ ｐ ｂｌｔ ｂ ｕ ａ ｂ ｘ ｍｅｈ ｌｔｄｃ ｉｏ ａ Ｌ ｕ Ｗ ｅｊ ｎ．Ｄｅ ｒｍｅ ｔ ｛ ｅ ａ ａｉ ｎ ｉｃ ｓ ｉｎｏ ｌｃ ｕａ ｉ ａ ａ ｉｉ ａ ｏ ｔ ｒ ｏ ｙ ｔｙ ａｅ ｈｔｓ ｎ ｏ ｎ ｙ ｃ ｉ ｉｕ ｐａ ｔ ｎ ０
壳 聚糖 （ 称 Ｃ Ｎ） 简 Ｓ 由于具 有 许 多 优 良的特 性 、
分 析 仪 器 厂 ） ７ １分 光 光 度 计 （ 海 第 三 分 析 仪 器 ；２ 上
厂 ）Ｐ 一 ； ＨＳ ４型 酸度 计 （ 州亚 美 电子 仪 器厂 ） 杭 。
１ ３ 实 验 方 法 ．
广泛 的用 途 ， 因此 备受 人 们 的关 注 。 它 的溶 解性 能 但
较差 ， 能 溶解 于 稀硫 酸 、 盐酸 及 乙酸 等 ， 仅 稀 因此 ， 给
使 用带 来 一定 的限制 。 羧 甲基 化 的壳 聚糖 具 有 良好 的 水 溶性 ， 其 羧 且 基 对金 属 离子 如镉 、 、 、 等 有极 强 的螯 合 能力 。 铅 汞 砷 作 为重 金 属 离子 的 富集 剂 ， 其显 示 了优 异 的性 能 。 天 然 高 分 子 壳 聚糖 无 毒 ， 改 性 后 的羧 甲基 壳 聚 糖 仍 经
Ｓ ｏｍ ｅ ｅ ｆｃａ ｎｖ ｔ ｔｏｎ ｗ ｅ ｅ ｐｒ ｄ ｄ ｆ ｈ ａ ｎｄ ｅ ｂ ｎｅ ｉ ｉｌｉ ｅｓｇａ ｉ ｒ ｏｖｉｅ ｏｒｔ ｅ ｕｓ ｇｅ ａ ｘｐｌ ｔ ｔｏ ｏｆｃ ｔ ａ ｏｉａ ｉｎ ｈｉｏｓ ｎ． Ｋ ｅ ｗｏｒ ｓ：Ｃａｒ ｏｘｙ ｅ ｈｙａｔ ｄ ｃｈｉｏｓ Ｐｏｌ ｏｐｙｅｎ ｃｙａｍ ｉ Ｓｅ ｍ ｅ ａ ｙ ｔｍ ｅ Ｓｏｌ ｉ ｎ ｔ ａ ｍ ｉｔ ｎｃ ｙ ｄ ｂ ｍ ｔ ｌ ｅ ｔ ａｎ ｙｐｒ ｌ ｅａ ｌ ｄｅ ｄｉ ｎｔ ｒ ｉ ｕｔｏ ｒ ｎｓ ｔ ａ ｙ
絮凝剂——精选推荐
近年来，随着工业的迅速发展，环境污染日渐严重。
由于铜矿的开采，铜冶炼厂中三废的排放，含铜杀菌剂的使用以及城市污泥的堆积，严重影响了生态系统的稳定和人们的生活[13]。
目前国内外对羧甲基壳聚糖及其衍生物对Cu2+的吸附研究是比较多的，也是实际应用比较多的。
取100mL水样于烧杯中, 120r/m in 的快速搅拌条件下投药后, 继续快搅2min, 然后以40r/min 慢搅10m in, 最后停止搅拌, 静置沉降10minLCu2+测定: 以移液管吸取表面以下2cm 处的上清液测定其浓度，采用2,9-二甲基-1,10-菲啰啉分光光度法测定HJ486-2009。
CTS配制1g/L配方1：0.1g壳聚糖加入0.8ml/L1mol/LHCl溶液，加适量水，磁力搅拌4-6h，完全溶解后加水稀释至100mL。
配方2：0.1g壳聚糖加入10mL冰乙酸，加适量水，磁力搅拌2h，完全溶解后加水稀释至100mL。
配方3：0.5g壳聚糖加入10mL5%醋酸，磁力搅拌2h，完全溶解后加水稀释至100mL。
1、对比研究：两者对比、投加顺序复合絮凝剂的絮凝效果大大优于单独CTS 时的絮凝效果综上所述, 壳聚糖复合絮凝剂用于城市生活污水处理与传统絮凝剂PAC 相比, COD去除率提高7 —13 % , SS 去除率提高3 —10 % , 药剂加量减少76 —82 % , 在我国城市生活污水处理行业具有重要的推广应用价值.单独使用壳聚糖时投加量大，其脱除率远低于TCAS-CTS，当使用TCAS-CTS 时，加入的TCAS 吸附污水杂质，发生电中和、压缩双电层作用而凝聚成小絮体，加入CTS 可使多个胶体颗粒吸附在CTS 的活性基团上，形成网状结构，从而与网捕的其它杂质颗粒一同下沉，携带出更多的污染物。
2、pH影响：pH变化会引起废水中胶体粒子Zeta 电位(电动电势) 变化,从而影响絮凝剂的絮凝效果。
从壳聚糖的分子结构可以看出, 在壳聚糖线性分子链上含有多个羟基( -OH)和氨基( -NH2) , 这些含有剩余电子对的-OH 和-NH2可将电子提供给含有空d 轨道的金属离子Mn + (一般为非碱或非碱土金属离子) 螯合成稳定的内络盐( -N-M-O -) , 使之可去除水中诸如: Al3 + , Zn2 + , Cr6 + , Hg2 + , Pb2 + , Cu2 +等多种有害金属离子. 另一方面, 壳聚糖中的活泼—NH2可与水中H+加质子化形成阳离子型聚电解质, 通过静电吸引和吸附将水中的粗细粒子凝聚成大絮体而沉降下来, 从而达到去除水中COD 和SS 之目的[6-8 ] .当pH 值太高(8 以上)时, 大多数金属离子会水解成羟基络合物, 空d 轨道被占据, 导致CTS 的吸附量下降;当pH 值太低(6 以下) 时, —NH2被大量质子化成-NH3+ , 大大削弱了氨基的螯合作用, 使其吸附量降低, 所以壳聚糖复合絮凝剂所处理溶液的pH 值应为pH = 6 -8 , 当pH = 7 时絮凝效果最佳。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 王路玲壳聚糖固定果胶酶法澄清白兰瓜汁效果的研究（果汁处理）
一定量的壳聚糖溶于100倍1%冰醋酸，取100ml(平行三次) 置于250ml烧杯中,分别加入250mol/L的NaOH溶液4%、5%、6%戊二醛5ml及少量CaCl2, 磁力搅拌8h（30℃）静置2h，离心，将沉淀洗至中性备用。
将果胶酶以0.3mg/ml的比例加入到0.1mol/LpH为7.0的磷酸钠缓冲溶液中，将处理好的壳聚糖以1g:15mg酶液的比例加入，磁力搅拌2h(45℃),冷却至室温置于4冰箱中交联12h，用蒸馏水洗掉未固定的酶，，得到固定化酶。
2樊丽华等羧甲基壳聚糖复合絮凝剂的制备及其应用研究（海水处理）
羧甲基壳聚糖的制备
将一定量的壳聚糖均匀分散在装有异丁醇的三口烧瓶中；将一定浓度的NaOH 溶液分几次加入到三口烧瓶中，加完后在室温下继续搅拌一定时间，得到反应物淤浆；将一定量的固体氯乙酸，在搅拌状态下加入到反应物淤浆中，加完后将反应混合物用水浴加热到75 ℃，继续搅拌，反应后调节pH 到7 左右；将上述反应混合物过滤，滤饼用乙醇充分洗涤，在60 ℃下烘干至恒重，制得CMC。
以CMC 和PFSC（聚硅酸氯化铁）为原料，按比例配制有机-无机复合型絮凝剂。
当使用2 mg/L CMC＋0.2 mg/L PFSC 复合絮凝剂时，浊度去除率可达98.6%，COD 去除率可达82.3%，比使用单一絮凝剂的处理效果有明显改善，而且絮凝剂用量也比单独使用时大大降低，可明显降低絮凝工艺的处理成本。
3 壳聚糖复合絮凝剂在茶皂素提取工艺中的应用
絮凝剂的配制: 称取1 g 壳聚糖置于烧杯中, 加入50 m l 水, 然后一边搅拌一边加入1% 的醋酸溶液, 使壳聚糖全部溶解。
最后配成1% 的壳聚糖溶液。
絮凝操作: 往回收乙醇后的浓缩液中加入壳聚糖絮凝剂, 使用量为50×10- 6, 快速
搅拌3 m in, 再加入少量助凝剂HL , 搅拌5m in, 然后静置2 h, 过滤。
4 两性壳聚糖复合絮凝剂对印染废水的絮凝性能研究（污水处理）
5 一种聚硅酸-壳聚糖复合絮凝剂及其酸式制备方法发明专利 CN200510061689.X
6 薛永亮聚硅酸铝铁－壳聚糖复合絮凝剂的制备与应用
1. 2. 1 聚硅酸铝铁( PSAF) 的配制
取5. 36 g Na2 SiO3，加入100 mL H2O，在磁力搅拌器搅拌下使其完全溶解。
用硫酸调节pH 至5. 6，同时激烈搅拌，然后放置待溶液变蓝，得到活化水玻璃。
向活化水玻璃中加入Al2
( SO4)3 3. 5 g，搅拌2 min，再加入FeCl3 3. 3 g，搅拌30 min后停止，放置2 h，制得聚硅酸铝铁。
1. 2. 2 壳聚糖(CTS) 乙酸溶液的配制
称取3 g 壳聚糖，将其溶于200 mL 1% 的乙酸溶液中，在磁力搅拌器搅拌下使其溶解。
1. 2. 3 PSAF-CTS 复合絮凝剂的制备
准确量取10 mL聚硅酸铝铁，用稀盐酸控制溶液的pH 值≤2，防止沉淀。
量取80 mL壳聚糖溶液，在磁力搅拌器搅拌下加入聚硅酸铝铁溶液，滴加稀盐酸调节pH 值在1. 4 ～ 2. 0 之间，剧烈搅拌使之混合均匀。
静置反应2 h 后，缓缓加热至70 ℃左右，然后静置反应过夜，则配制成含量为2 g /100 mL的稳定均一的絮凝剂复合共聚胶体。
结果表明:最佳复合条件为pH 值1. 4 ～ 2. 0、原料配比( 质量比)1∶ 1、最佳温度70 ～ 80 ℃、反应时间16 h。
7 聚硅酸硫酸铁/壳聚糖复合絮凝剂的制备及其在废水处理中的应用
1． 2 聚硅酸硫酸铁溶液的制备
将不同体积5 mmol /L 的聚合硫酸铁( PFS) 溶液依次加入用硅酸钠现制的5 mmol 的聚合硅酸( PS)中，使之混合均匀，在40 ℃恒温振荡器( 频率约为50 /min) 中反应2. 5 h，静置陈化3 h，得到不同颜色的PFSS 产物。
选择n( Si) ∶ n( Fe) 分别为2∶1、1∶ 1、1∶ 2; PFSS 的碱化度分别为1、1. 5 和2; PFS 的pH 值分别为1、2和3; PS 的活化时间分别为0. 5、1. 5 和3 h，作为考察因素，采用L9( 34 ) 正交试验。
1． 3 壳聚糖絮凝剂添加液的制备
称取1 g 壳聚糖，加入适量的蒸馏水及0. 01 L 冰乙酸，在室温下用磁力搅拌器搅拌约2 h，配制成1 g /L的壳聚糖溶液。
