探 放 水 通 知 单
露天煤矿探放水制度
露天煤矿探放水制度为了保证露天煤矿生产安全，不受水害威胁，根据《煤矿安全规程》及《煤矿防治水规定》，露天煤矿制定了探放水制度。
1.坚持“预测预报、有疑必探、先探后掘、先治后采”的探放水原则，所有采掘工作面在生产前必须进行水情、水害分析、预测。
2.严格执行《煤矿防治水规定》第九十二条规定，采掘工作面遇有下列情况之一的，应当进行探放水：（一）接近水淹或者可能积水的井巷、老空或者相邻煤矿；（二）接近含水层、导水断层、暗河、溶洞和导水陷落柱；（三）打开防隔水煤（岩）柱进行放水前；（四）接近可能与河流、湖泊、水库、蓄水池、水井等相通的断层破碎带；（五）接近有出水可能的钻孔；（六）接近水文地质条件复杂的区域；（七）采掘破坏影响范围内有承压含水层或者含水构造、煤层与含水层间的防隔水煤（岩）柱厚度不清楚可能发生突水；（八）接近有积水的灌浆区；（九）接近其他可能突水的地区。
3.井下探放水使用专用的探放水钻机。
严禁使用煤电钻探放水；探水钻孔除兼作堵水或者疏水用的钻孔外，终孔孔径一般不得大于75 mm。
4.在安装钻机进行探水前，应当符合下列规定：（一）加强钻孔附近的巷道支护，并在工作面迎头打好坚固的立柱和拦板；（二）清理巷道，挖好排水沟。
探水钻孔位于巷道低洼处时，配备与探放水量相适应的排水设备；（三）在打钻地点或其附近安设专用电话；（四）依据设计，确定主要探水孔位置时，由测量人员进行标定。
负责探放水工作的人员亲临现场，共同确定钻孔的方位、倾角、深度和钻孔数量；（五）在预计水压大于0.1 MPa的地点探水时，预先固结套管。
套管口安装闸阀，套管深度在探放水设计中规定。
预先开掘安全躲避硐，制定包括撤人的避灾路线等安全措施，并使每个作业人员了解和掌握；5.探水钻孔超前距离和止水套管长度，应当符合下列规定：（一）探放老空积水的超前钻距，根据水压、煤（岩）层厚度和强度及安全措施等情况确定，但最小水平钻距不得小于30 m，止水套管长度不得小于10 m；（二）沿岩层探放含水层、断层和陷落柱等含水体时，按表5-1确定探水钻孔超前距离和止水套管长度。

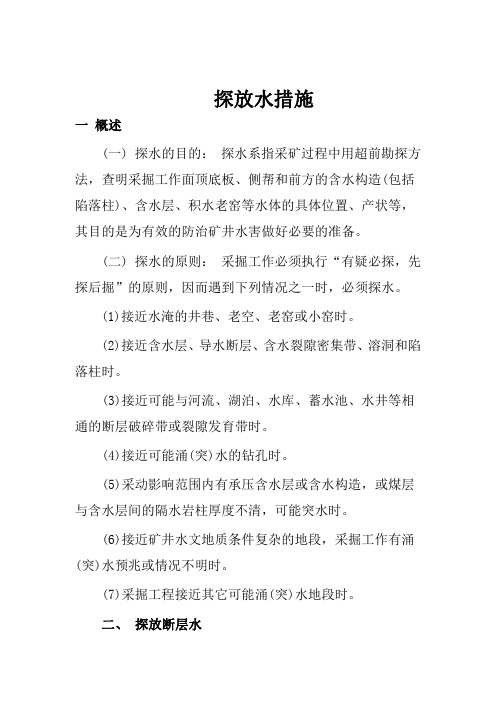

探放水措施
探放水措施一概述(一)探水的目的：探水系指采矿过程中用超前勘探方法，查明采掘工作面顶底板、侧帮和前方的含水构造(包括陷落柱)、含水层、积水老窑等水体的具体位置、产状等，其目的是为有效的防治矿井水害做好必要的准备。
(二)探水的原则：采掘工作必须执行“有疑必探，先探后掘”的原则，因而遇到下列情况之一时，必须探水。
(1)接近水淹的井巷、老空、老窑或小窑时。
(2)接近含水层、导水断层、含水裂隙密集带、溶洞和陷落柱时。
(3)接近可能与河流、湖泊、水库、蓄水池、水井等相通的断层破碎带或裂隙发育带时。
(4)接近可能涌(突)水的钻孔时。
(5)采动影响范围内有承压含水层或含水构造，或煤层与含水层间的隔水岩柱厚度不清，可能突水时。
(6)接近矿井水文地质条件复杂的地段，采掘工作有涌(突)水预兆或情况不明时。
(7)采掘工程接近其它可能涌(突)水地段时。
二、探放断层水(一)探放断层水的原则：凡遇下列情况必须探水：(1)采掘工作面前方或附近有含(导)水断层存在，但具体位置不清或控制不够严密时。
(2)采掘工作面前方或附近预测有断层存在，但其位置和含(导)水性不清，可能突水时。
(3)采掘工作面底板隔水层厚度与实际承受的水压都处于临界状态(即等于安全隔水层厚度和安全水压的临界值)，在掘进工作面前方和采面影响范围内，是否有断层情况不清，一旦遭遇很可能发生突水时。
(4)断层已为巷道揭露或穿过，暂时没有出水迹象，但由于隔水层厚度和实际水压已接近临界状态，在采动影响下，有可能引起突水，需要探明其深部是否已和强含水层连通，或有底板水的导升高度时。
(5)井巷工程接近或计划穿过的断层浅部不含(导)水，但在深部有可能突水时。
(6)根据井巷工程和自设断层防水煤柱等的特殊要求，必须探明断层时。
(7)采掘工作面距已知含水断层60m时。
(8)采掘工作面接近推断含水断层100m时。
(9)采区内小断层使煤层与强含水层的距离缩短时。
(10)采区内构造不明，含水层水压又大于2～3MPa时。
探放水管理制度及考核办法
华晋明珠矿探放水队管理制度及考核办法2012年5月25日为更好地防止矿井水灾事故的发生，对矿井水患进行科学管理，保证矿井的正常的安全生产，掌握矿井水害规律,研究解决矿井生产建设中防治水害的方法，根据《煤矿安全规程》、《煤矿防治水规定》等有关规定,制定本管理制度。
矿井探放水管理制度及考核办法根据集团、矿关于掘进、开拓巷道进行“有掘必探”的要求，为进一步做好我矿井下地质构造探查和防治水工作，杜绝盲目揭露构造及水害事故的发生，特制定我矿开拓、掘进工作面探放水管理制度及考核办法：一、成立探放水领导机构组长：矿长常务副组长：总工程师副组长:生产矿长机电矿长安全矿长经营矿长后勤矿长成员:地测科、生产技术科、安监处、机运科、通风科、调度室、综合部和企财科主要负责人组成。
领导组下设办公室，办公室设在地测科主任：地测副总二、管理职责1、地测科职责（1）地测科根据矿的采掘计划及时编制开拓、掘进巷道“有掘必探”的设计及安全措施，并在开拓、掘进巷道开口的前三天把措施下发给相关单位。
（2）负责对井下各开拓、掘进队组执行“有掘必探”的情况进行监督检查.检查办法：地面查阅台帐和井下实地检查；井下实地检查按时间分为定期和不定期;按检查方式分为跟踪开掘进头钻孔深度和盯面跟钻检查。
（3）根据开拓、掘进巷道区域地质及水文地质变化情况及时修改设计,及时下发到相关单位。
(4）认真执行矿制定的“有掘必探、有疑必钻”的探放水实施方案.（5）根据开拓、掘进巷道超前探测工作的分析结果及时提出水情水害通知单及构造（陷落柱)等的预测预报，确保生产的安全、顺利。
（6）积极探索在“有掘必探"方面的新方法、新技术，推广应用先进的设备、仪器，努力实现地质探查中多、快、好、省的原则。
（7）每月25日前及时准确汇总“有掘必探"的执行情况,并以报表形式报送相关管理科室及矿领导，以便考核，考核时要公平、公正，维护考核的严肃性.2、相关业务管理科室职责(1）安监处、地测科对井下开拓、掘进巷道的“有掘必探”进行日常性管理监督，做到不探查，不生产.（2）地测科、生产科按照上级部门的要求，把开拓、掘进巷道的“有掘必探”纳入掘进规程中,并在工作面开口前及时编制探查设计。
探放水汇报单

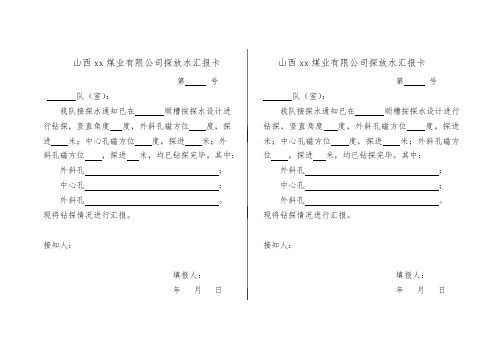

山西xx煤业有限公司探放水汇报卡
第号
队（室）：
我队接探水通知已在顺槽按探水设计进行钻探，竖直角度度，外斜孔磁方位度，探进米；中心孔磁方位度，探进米；外
斜孔磁方位，探进米，均已钻探完毕。
其中：外斜孔；
中心孔；
外斜孔。
现将钻探情况进行汇报。
接知人：
填报人：
年月日
山西xx煤业有限公司探放水汇报卡
第号
队（室）：
我队接探水通知已在顺槽按探水设计进行钻探，竖直角度度，外斜孔磁方位度，探进米；中心孔磁方位度，探进米；外斜孔磁方位，探进米，均已钻探完毕。
其中：
外斜孔；
中心孔；
外斜孔。
现将钻探情况进行汇报。
接知人：
填报人：
年月日。
探放水现场管理的通知
探放水现场管理办法
为严格执行上级部门对煤矿探放水工作的要求，编写此探放水现场管理办法，探放水工由综掘队负责，地质测量部监管，要求每个掘进工作面配备两个持证探放水工，按照《煤矿防治水细则》、《工作面探放水设计》进行钻探施工，具体要求如下：
一、管理标准：
1、探放水人员严格按照地质测量部设计钻孔参数施工，严禁私自修改钻孔参数，钻孔方位误差±1°、倾角±0.5°；
2、当班钻孔施工结束由班长检查验收钻孔后填写探放水钻孔验收单(验收单需填写当班施工钻孔个数，钻探距离，允许掘进距离)，并交由区队技术员统一存档；
3、每班副队长接班后，首先确认当班剩余安全掘进距离，钻孔超前距不低于30m，当班剩余的安全距离决定于当班的掘进米数；并如实填写探放水管理牌板(钻孔距离，掘进进尺，剩余钻距，允许掘进距离，钻孔施工日期)；
3、综掘队对残孔必须挂牌管理，并封堵残孔；
4、地质测量部在掘进工作面开工前编写探放水措施，并组织会审、贯彻学习，定期对探放水工进行现场指导，每周3次不定期对钻孔进行检查验收，并填写验收单，验收内容包括:钻孔参数、钻孔的安全距离、允许掘进距离符合当天掘进进尺任务；
5、地质测量部做好探放水人员资料整理工作，特殊工种证培、复训日期登记在册，提前安排探放水工进行培、复训学习。
探放水工作程序
掘进工作面探放水工作程序
1、掘进工作面在允许掘进距离剩余20m时，由施工队以书面形式通知地测科。
2、地测科接到通知后，及时布置如下工作：
（1）指派专人核实掘进工作面已掘进距离和允许掘进剩余距离。
（2）同时安排进行物探工作（当前工作面迎头100-120m），必须在物探作业结束两天内出具物探成果报告。
（3）根据所掌握的地质资料，确定探放水钻孔角度、数量、孔口位置等参数。
3、地测科根据核实情况，以书面形式下发停掘通知单，送调度室、安全科、安标办和施工队，下发探放水作业通知单，送安全科和探水队；同时结合物探成果和探孔相关参数编制探放水设计及安全技术措施。
4、接到停掘通知单和探放水作业通知单后，施工队和探水队要在第一时间进行探放水的准备工作。
5、探水队要严格依据探放水设计进行钻探，探放水期间，每班探水队人员、跟班矿长、现场安全员、跟班测量人员都必须在附表及牌板中签字。
6、探放水结束后，由地测科组织相关人员进行验收，验收合格后，在探放水安全确认移交签字表中签字确认。
7、验收结束后，地测科需将验收结果报安全指挥中心主任。
8、安全指挥中心主任在接到探放水验收结果后，发出允许掘进
指令，并在探放水安全确认移交签字表中签字，且同时需要施工队队长签字确认。
9、待安全指挥中心主任发出允许掘进指令后，安全科需下发允许掘进通知单至施工队。
掘进工作面探放水作业流程图
↓
↓
↓
↓
↓
↓
↓
↓。
探放水要求
矿井探放水设计要求一、在出现《煤矿防治水规定》第92条规定的9种情况下必须编制探放水设计。
（贵州要求“有掘必探”，但并不一定要编制探放水设计，可采用长纤子进行“探”，只有在具有突水威胁的采掘头面才必须编制探放水设计，如庙新煤矿过水坝河、茅口大巷过张性断层带等）二、探放水设计内容：1、探放水地区的水文地质条件（如老空积水范围、积水量、估算的水头高度、涌水量等）。
2、探放水巷道的开拓方向、施工次序、支护形式。
3、探放水钻孔个数、方位、倾角、深度、施工技术要求、超前距、帮距。
4、探放水施工施工中应采取的安全措施。
5、受水威胁区信号联系与避灾路线。
6、水情及避灾联系制度与灾害处理措施。
7、探放水钻孔设计图（平面图、剖面图、断面图、避灾线路图）。
探放水设计前沿部分：一、煤（岩）层赋存特征1、煤(岩)层产状、厚度、结构、坚固性系数、层间距俗称“三郎煤”，位于龙潭组中部，上距6煤层70m左右，下距26煤层18m左右。
煤层厚度1.59－2.00m，一般1.8m左右。
煤层较稳定，区内有见煤点6个，邻区有见煤点4个，全部可采，为全区可采煤层，是矿区的主采煤层。
煤层结构简单至较复杂，含1－3层高岭石泥岩夹矸，单层厚0.02－0.30m。
煤层呈块状，条带状结构，属半亮型煤，上部0.15－0.20m为暗淡型，中部1.20－1.60m为光亮煤，下部0.15－0.40m暗淡～半亮型煤。
其顶板为深灰色泥质粉砂岩，含较完整的植物化石。
2、煤层瓦斯涌出量、瓦斯等级、发火期、煤尘爆炸指数本矿开采煤层为19煤，2008年经矿井瓦斯等级鉴定为：二氧化碳相对涌出量为11.9m ⊃;/t.d,沼气相对涌出量为36.73m⊃;/t,矿井瓦斯绝对涌出量2.50m3/min，二氧化碳绝对涌出量为0.81 m3/min；煤炭科学总院重庆研究院对19号煤层进行煤与瓦斯突出危险性鉴定。
鉴定结论为：“凤山煤矿19号煤层在+1650m标高以上区域，评价为不具有突出危险性；贵州省煤田地质局实验室对该矿19煤层（报告中为M4＃煤层）煤样鉴定报告的结论，该矿19煤层无爆炸性；贵州省煤田地质局实验室对该矿19煤层（报告中为M4＃煤层）煤样鉴定报告的结论，该矿19煤层自燃倾向等级为三类,即为不易自燃煤层。
探、放水安全技术措施
红柳煤矿2煤辅助运输大巷（反向）探、放水安全技术措施一、工程概况红柳煤矿2煤辅助运输大巷1号、2号大巷联络巷之间段自1号大巷联络巷向北施工47m后，巷道发生了冒顶。
冒顶后用铲车对冒落矸石进行了清理。
由于巷道冒顶，人员无法进入巷道迎头内进行排水作业，随着巷道顶板淋水和其它地方水流涌入的不断增加，该段巷道变成了一个较大的积水坑，积水长度约35m，积水量约370m3。
附图1：2煤辅助运输大巷贯通处巷道平面示意图附图2：2煤辅助运输大巷贯通处巷道剖面示意图我队施工的2煤辅助运输大巷（反向）将与上述积水巷道贯通，为了防止巷道贯通期间发生透水事故，保证安全、顺利贯通，按照“有疑必探，先探后掘”的原则，巷道贯通前，必须进行探、放水作业。
为了确保探、放水作业的安全、顺利，特编制本安全技术措施。
二、探、放水方案设计1、探、放水位置2煤辅助运输大巷（反向）掘进至距贯通点20m时，工作面停止掘进，进行探、放水作业。
2、钻孔设计钻孔布置在掘进断面拱基线上，顺巷道走向沿煤层倾向钻进。
钻孔数量3个，均匀分布在巷道中心线两侧，钻孔间距1500mm，钻孔孔径75mm。
钻孔具体参数如下表：附图3：2煤辅助运输大巷（反向）探、放水钻孔布置平、剖面示意图3、钻机选择钻机选用TXU-75A型液压岩石钻机。
其技术参数如下：（1）最大钻进深度（使用φ42mm钻杆）： 75m（2）钻孔直径： 75mm（3）钻孔倾角： 0°～360°（4）立轴转速： 112，192，340r/min（5）立轴行程： 400mm（6）最大液压，给进压力： 3Mpa（7）卡盘形式：长闭式液压卡盘液压卡盘最大工作压力： 6Mpa（8）外形尺寸（L×b×h）mm 1150×660×1080（9）重量： 350kg4、排水设计探、放水作业前，在探、放水位置向后10m处巷道左帮施工一个20m3的临时水仓，在水仓内安装两台7.5KW潜水泵（一台正常工作，一台备用），连接Φ108mm无缝钢管排水至2煤辅助运输大巷2号联络巷以北段临时水沟内。
井下探放水规定
习水县新兴宏能煤矿井下探放水规定二〇一五年新兴宏能煤矿井下探放水规定随着矿井生产、改扩建规模的扩大和向深部、边缘延伸，老空水、承压水等水害威胁也随之显现，矿井全面、细致的防治水工作已迫在眉睫，根据国家安监总局《煤矿防治水规定》和山西省煤炭工业厅《关于进一步加强煤矿防治水工作的通知》等上级文件要求，结合我矿水文地质条件及采掘实际，现制定井下探放水规定如下：一、总体原则和目标坚持“预测预报、有掘必探、先探后掘、先治后采"的原则,严格执行不小于200米探水距离的要求。
杜绝透老空、采空，杜绝透水，杜绝重大水害非伤亡事故和水害伤亡事故。
二、探放水钻孔布臵1、常规探水钻孔：沿掘进方向布臵220m的超前探水孔。
非承压区：每条巷道利用钻场或横川按掘进方位超前钻探前方220m。
单巷每次施工探水钻孔2个，分别为沿掘进前方孔1个，前上方仰角孔1个，两孔终孔平面位臵必须位于巷道轮廓线外5m以内，双巷、三巷同时掘进时可综合布臵。
（见附图1：非承压区常规探水钻孔布臵示意图）承压区：每条巷道利用钻场或横川按掘进方位超前钻探前方220m。
单巷每次施工探水钻孔3个,分别为沿掘进前方孔1个，底板孔2个.前方孔终孔平面位臵位于巷道轮廓线外5m以内；两个底板孔终孔平面位臵呈扇形布臵，双巷、三巷同时掘进时可综合布臵（具体见附图2：承压区常规探水钻孔布臵示意图）。
每次优先施工底板孔，如底板孔出水,则停止施工其它孔，待判别水源、采取措施后再决定下一步探水、掘进方案;如底板孔未出水，则可以施工其它孔。
钻孔水平超前距：煤巷不小于30m，岩巷不小于20m。
即探220m无异常后,煤巷允许掘进190m,岩巷允许掘进200m。
探水孔一般采用国产探放水钻机施工，但在具备千米钻机施工的区域，由于千米钻机具有探顶探底的功能,所以只要符合上述要求,即可作为探水钻孔中的前方孔。
如所掘巷道设计长度不足200m,按照上述钻孔水平超前距的要求进行设计探水距离。
工作面探放水注意事项
工作面探放水注意事项
一、井下各作业点必须遵照探放水优先原则。
探放水前探
水队提前一天给施工队下发探放水通知单。
二、施工队保证掘进巷道必须无杂物，保持道路畅通。
工
作面要有排水设备管路并能正常使用，探放前工作
面前5米不能有积水。
三、探水眼原则上沿煤层布置，煤层位于开拓掘进工作面
顶部时，工作面必须预留矸、煤；矸、煤高度不得超
过2米已便于探放水作业。
四、各作业点负责接通探水钻电源和远控，并配合探放水
队完成探水作业。
五、探放水机具存在那个区域由那个区域负责看管，丢失、
损坏按3倍以上价格赔偿。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
探 放 水 通 知 单
巷道名称：回风大巷
日期：2013、1、24 编号：PD20130124
探放水队：
回风大巷已经市局验收合格复工，希望你队接到通知后，按照《回风大巷工作面探放水设计与安全技术措施》进行探放水（物探或钻探）作业。
附图：平面示意图
本次探水
线
回
风
大
巷
开
口回风大巷示意图
总工程师批示：
发放单位：
惠阳煤业地测科 签字：
编 制 人：
地测科长：
抄送单位：探放水队 探 放 水 通 知 单
巷道名称：回风大巷
日期：2013、4、7 编号：PD20130407
探放水队：
掘进三 队截止 4 月 6日 二 班已掘至超前距点前 15 m 处，预计 4 月 6 日 三 班施工到探放水位，希望你队接到通知后，按照《皮带大巷工作面探放水设计与安全技术措施》进行探放水（物探或钻探）作业。
附图：平面示意图
本
次
探
水
线
回风大巷示意图
发放单位：
惠阳煤业地测科 总工程师批示： 签字：
编 制 人：
地测科长：
抄送单位：探放水队。
