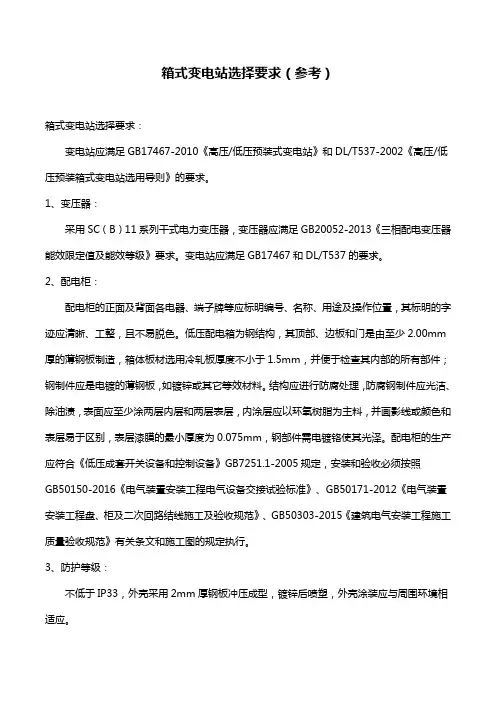

箱式变电站选择要求(参考)
箱式变电站选择要求（参考）箱式变电站选择要求：变电站应满足GB17467-2010《高压/低压预装式变电站》和DL/T537-2002《高压/低压预装箱式变电站选用导则》的要求。
1、变压器：采用SC（B）11系列干式电力变压器，变压器应满足GB20052-2013《三相配电变压器能效限定值及能效等级》要求。
变电站应满足GB17467和DL/T537的要求。
2、配电柜：配电柜的正面及背面各电器、端子牌等应标明编号、名称、用途及操作位置，其标明的字迹应清晰、工整，且不易脱色。
低压配电箱为钢结构，其顶部、边板和门是由至少2.00mm 厚的薄钢板制造，箱体板材选用冷轧板厚度不小于1.5mm，并便于检查其内部的所有部件；钢制件应是电镀的薄钢板，如镀锌或其它等效材料。
结构应进行防腐处理，防腐钢制件应光洁、除油渍，表面应至少涂两层内层和两层表层，内涂层应以环氧树脂为主料，并画影线或颜色和表层易于区别，表层漆膜的最小厚度为0.075mm，钢部件需电镀铬使其光泽。
配电柜的生产应符合《低压成套开关设备和控制设备》GB7251.1-2005规定，安装和验收必须按照GB50150-2016《电气装置安装工程电气设备交接试验标准》、GB50171-2012《电气装置安装工程盘、柜及二次回路结线施工及验收规范》、GB50303-2015《建筑电气安装工程施工质量验收规范》有关条文和施工图的规定执行。
3、防护等级：不低于IP33，外壳采用2mm厚钢板冲压成型，镀锌后喷塑，外壳涂装应与周围环境相适应。
4、额定电压：高压侧10kV±2×2.5%。
低压侧0.4kV±5%。
5、高压侧最高工作电压：11.5kV。
6、额定短路开断电流：31.5kA。
7、阻抗电压：4%。
8、接线组别：Dyn11。
9、设备外形和彩色涂装应由建设单位同意后确定。

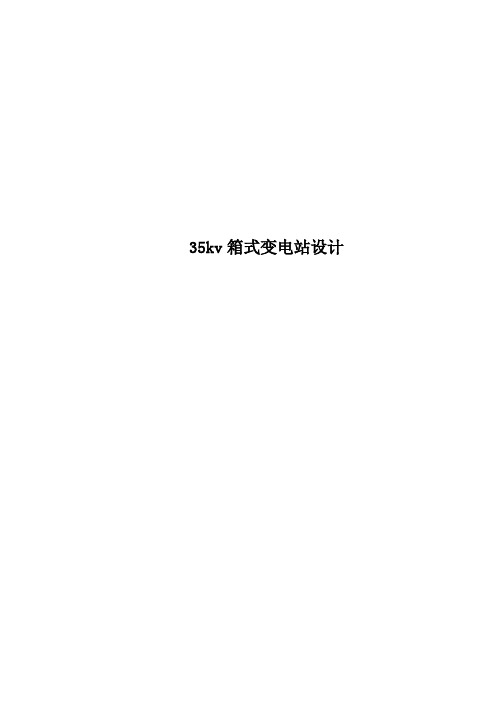

Get清风35kv箱式变电站设计
35kv箱式变电站设计摘要箱式变电站又称户外成套变电站，也有称做组合式变电站，它是开展于20世纪60年代至70年代欧美等西方兴旺国家推出的一种户外成套变电所的新型变电设备，由于它具有组合灵活，便于运输、迁移、安装方便，施工周期短、运行费用低、无污染、免维护等优点，受到世界各国电力工作者的重视。
进入20世纪90年代中期，国内开始出现简易箱式变电站，并得到了迅速开展。
本课题的主要内容包括箱式变电站的开展应用，箱式变电站的结构分类，以及箱式变电站一次系统设计极其设备选型，二次系统设计，以及箱式变电站的智能监控系统。
35kV箱式变电站的设计高压侧额定电压为35kV，低压侧额定电压为10kV，主变压器容量为3150kVA。
主接线采用单母线分段接线。
目录1 绪论1.1 供配电技术的开展随着市场经济的开展，国家在城乡电网建设和改造中，要求高压直接进入负荷中心，形成高压受电—变压器降压—低压配电的供电格局，所以供配电要向节地、节电、紧凑型、小型化、无人值守的方向开展，箱式变电站(简称箱变)正是具有这些特点的最正确产品，因而在城乡电网中得到广泛应用。
其次随着社会开展和城市化进程的加快，负荷密度越来越高，城市用地越来越紧张，城市配电网逐步由架空向电缆过渡，架杆方式安装的配电变压器越来越不适应人们的要求。
因此，预装式变电站成为主要的配电设备之一。
再次人们对供电质量尤其是供电的可靠性要求越来越高，而采用高压环网或双电源供电、低压网自动投切等先进技术的预装式变电站成为首选的配电设备。
与此同时，由于信息化、网络化和智能化住宅小区开展，因此不仅要求箱变平安可靠，同时要求具有“四遥〞(遥测、遥讯、遥调、遥控)的智能化功能。
这种智能箱式变电站(简称智能箱变)环网供电时，在特定自主软件配合下，能完成故障区段自动定位、故障切除、负荷转带、网络重构等功能，从而保证在一分钟左右恢复送电。
1.2 箱式变电站的类型、结构与技术特点1.2.1 箱式变电站的类型箱式变电站有美式箱式变电站和欧式箱式变电站。

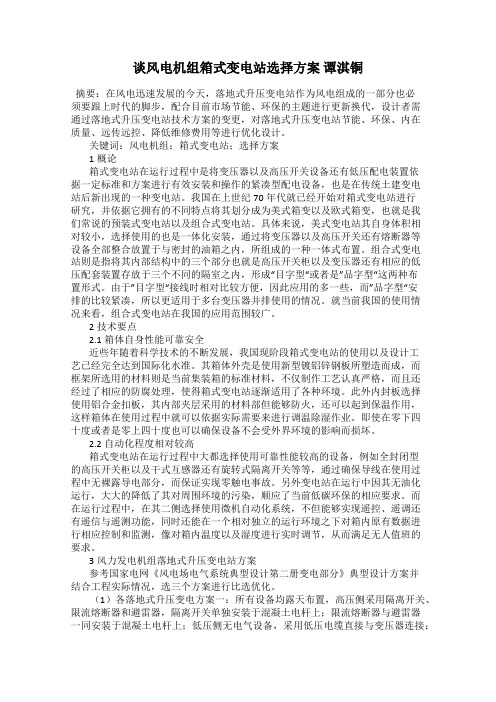

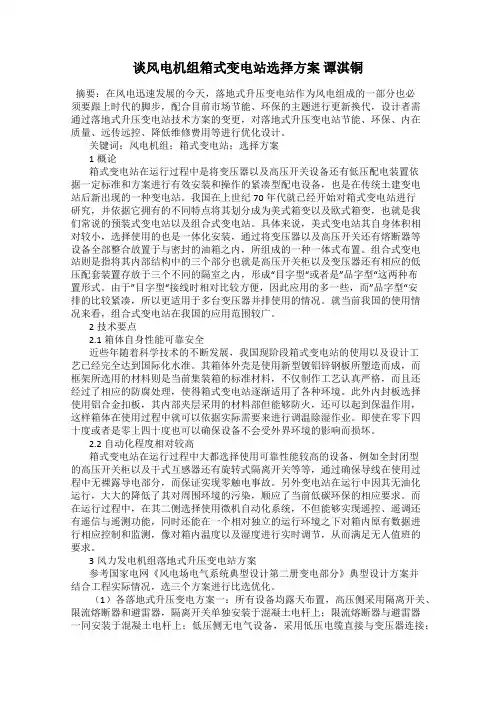

谈风电机组箱式变电站选择方案 谭淇铜
谈风电机组箱式变电站选择方案谭淇铜摘要：在风电迅速发展的今天，落地式升压变电站作为风电组成的一部分也必须要跟上时代的脚步，配合目前市场节能、环保的主题进行更新换代，设计者需通过落地式升压变电站技术方案的变更，对落地式升压变电站节能、环保、内在质量、远传远控、降低维修费用等进行优化设计。
关键词：风电机组；箱式变电站；选择方案1概论箱式变电站在运行过程中是将变压器以及高压开关设备还有低压配电装置依据一定标准和方案进行有效安装和操作的紧凑型配电设备，也是在传统土建变电站后新出现的一种变电站。
我国在上世纪70年代就已经开始对箱式变电站进行研究，并依据它拥有的不同特点将其划分成为美式箱变以及欧式箱变，也就是我们常说的预装式变电站以及组合式变电站。
具体来说，美式变电站其自身体积相对较小，选择使用的也是一体化安装，通过将变压器以及高压开关还有熔断器等设备全部整合放置于与密封的油箱之内，所组成的一种一体式布置。
组合式变电站则是指将其内部结构中的三个部分也就是高压开关柜以及变压器还有相应的低压配套装置存放于三个不同的隔室之内，形成“目字型“或者是”品字型“这两种布置形式。
由于”目字型“接线时相对比较方便，因此应用的多一些，而”品字型“安排的比较紧凑，所以更适用于多台变压器并排使用的情况。
就当前我国的使用情况来看，组合式变电站在我国的应用范围较广。
2技术要点2.1箱体自身性能可靠安全近些年随着科学技术的不断发展，我国现阶段箱式变电站的使用以及设计工艺已经完全达到国际化水准。
其箱体外壳是使用新型镀铝锌钢板所塑造而成，而框架所选用的材料则是当前集装箱的标准材料，不仅制作工艺认真严格，而且还经过了相应的防腐处理，使得箱式变电站逐渐适用了各种环境。
此外内封板选择使用铝合金扣板，其内部夹层采用的材料部但能够防火，还可以起到保温作用，这样箱体在使用过程中就可以依据实际需要来进行调温除湿作业。
即使在零下四十度或者是零上四十度也可以确保设备不会受外界环境的影响而损坏。
风电场建设项目选址论证报告
风电场建设项目选址论证报告一、背景近年来，随着能源需求的日益增长和环境保护的迫切要求，清洁能源的利用成为国家发展的重要方向。
风能作为一种绿色、可再生的能源形式，具有巨大的潜力和优势。
为此，本报告旨在对风电场建设项目的选址进行论证。
二、选址要求和原则1. 风资源丰富度：选择风资源丰富度高的地区，确保风能的充分利用和发电效益。
2. 环境保护：避免对周边生态环境、野生动植物栖息地和水资源的不必要干扰和破坏。
3. 地理条件：优先考虑地形平坦、地势开阔、地震活动稳定的地区，便于风电场的布局和建设。
4. 电网接入条件：确保选址地区的电网接入条件良好，便于风电产生的电力能够顺利输送和供应。
三、选址分析根据以上要求和原则，在评估了多个潜在选址地区后，我们最终选定了以下三个候选选址地，进行综合比较和分析。
1. 候选选址地一：山西某县该地区风能资源丰富，年平均风速较高，适合建设大型风电场，并且地形平坦、地势开阔，便于风电机组布局。
同时，该地区的地球物理条件稳定，地震活动较少，有利于风电设备的稳定和安全运行。
此外，选址地周边无重要水源地、保护区等敏感地区，尽量减少对生态环境的影响。
电网接入条件也较好，方便电力输送和供应。
2. 候选选址地二：河北某市该地区具有较大的风能资源潜力，地势相对较高，风速较快。
虽然地形稍显复杂，但通过合理的风电机组布局，可以有效利用风能。
地处内陆地区，地震活动较稳定，有利于风电设备的安全运行。
在选址地附近，没有敏感的生态环境和水源地，有利于减少对环境的影响。
电网接入条件也较好，符合选址要求。
3. 候选选址地三：辽宁某市该地区年平均风速较高，风能资源丰富，适合建设风电场。
地形相对平坦，适合大型风电机组的布局和建设。
地震活动相对较少，地球物理条件稳定，有利于风电设备的安全运行。
在选址地附近，也没有重要的水源地和保护区，尽可能减少对生态环境的影响。
电网接入条件较好，符合选址要求。
四、推荐选址经过对上述候选选址地的综合分析比较，我们推荐将风电场建设项目选址在山西某县。
箱变选型手册
箱变选型手册
箱变（柜式变压器）是电力系统中常见的一种变压器类型，它通常被用于变电站、配电系统和工业场所中，用于将高压电能变压为低压电能，以提供给用户使用。
在选择合适的箱变时，需要考虑以下几个因素：
1. 额定容量：根据用户需求和负载情况选择合适的箱变容量，通常以千伏安（kVA）为单位表示。
2. 输入电压和输出电压：箱变应能够适应输入电压和输出电压，并提供所需的输出功率。
3. 绝缘等级：根据使用环境和应对的电气压力选择合适的绝缘等级，以确保箱变安全运行。
4. 效率：考虑箱变的工作效率，合理利用能源，减少能源浪费。
5. 安全性：选择具有过载保护、短路保护和漏电保护等安全装置的箱变，以确保运行安全。
6. 外形尺寸：根据安装环境和可用空间选择合适的箱变尺寸，确保安装和维护的便利性。
7. 品牌和质量：选择具有良好声誉和高质量标准的箱变品牌，以确保产品性能和使用寿命。
在选型过程中，还可以考虑其他因素，如价格、售后服务和供货周期等。
总之，根据用户需求和使用环境选择合适的箱变型号和参数，是确保电力系统稳定运行和供电质量的重要步骤。
在选型过程中，可以参考厂家提供的相关资料和咨询专业人士的意见来做出最佳选择。

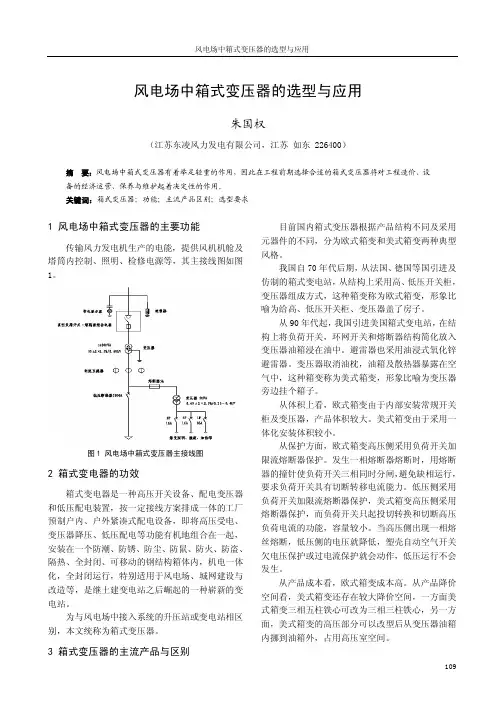

风电场中箱式变压器的选型与应用不
风电场中箱式变压器的选型与应用109风电场中箱式变压器的选型与应用朱国权（江苏东凌风力发电有限公司，江苏 如东 226400）摘 要：风电场中箱式变压器有着举足轻重的作用，因此在工程前期选择合适的箱式变压器将对工程造价、设备的经济运营、保养与维护起着决定性的作用。
关键词：箱式变压器；功能；主流产品区别；选型要求1 风电场中箱式变压器的主要功能传输风力发电机生产的电能，提供风机机舱及塔筒内控制、照明、检修电源等，其主接线图如图1。
图1 风电场中箱式变压器主接线图2 箱式变电器的功效箱式变电器是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，机电一体化，全封闭运行，特别适用于风电场、城网建设与改造等，是继土建变电站之后崛起的一种崭新的变电站。
为与风电场中接入系统的升压站或变电站相区别，本文统称为箱式变压器。
3 箱式变压器的主流产品与区别目前国内箱式变压器根据产品结构不同及采用元器件的不同，分为欧式箱变和美式箱变两种典型风格。
我国自70年代后期，从法国、德国等国引进及仿制的箱式变电站，从结构上采用高、低压开关柜，变压器组成方式，这种箱变称为欧式箱变，形象比喻为给高、低压开关柜、变压器盖了房子。
从90年代起，我国引进美国箱式变电站，在结构上将负荷开关，环网开关和熔断器结构简化放入变压器油箱浸在油中。
避雷器也采用油浸式氧化锌避雷器。
变压器取消油枕，油箱及散热器暴露在空气中，这种箱变称为美式箱变，形象比喻为变压器旁边挂个箱子。
从体积上看，欧式箱变由于内部安装常规开关柜及变压器，产品体积较大。
美式箱变由于采用一体化安装体积较小。
从保护方面，欧式箱变高压侧采用负荷开关加限流熔断器保护。
发生一相熔断器熔断时，用熔断器的撞针使负荷开关三相同时分闸，避免缺相运行，要求负荷开关具有切断转移电流能力。
xxx风电场工程选址研究报告
目录第一章概述 (1)一、项目简介 (1)二、项目建设的必要性 (1)三、xx市xxxx概况 (3)第二章研究总则 0一、研究依据 0二、研究原则 0三、研究重点 (1)第三章项目选址方案 (2)一、风电场概况 (2)二、项目建设条件评述 (2)三、接入系统 (7)四、消防系统 (7)五、土建工程 (7)第四章项目选址论证 (9)一、选址方案行业准入性分析 (10)二、选址方案行政许可性分析 (11)三、选址方案城乡规划相容性分析 (11)四、选址方案工程设施影响分析 (14)五、选址方案资源环境影响分析 (17)六、城市安全和综合防灾的协调分析 (23)七、与风景名胜区、文物古迹的协调 (24)八、选址方案社会效益评价 (24)第五章结论及要求 (25)一、结论 (25)二、要求 (26)第一章概述一、项目简介建设单位: xx风力发电有限公司项目类别: 清洁能源类项目项目拟建地点: xx新能源xxxx风电场（30MW）工程（以下简称“xxxx风电场工程”）位于xx省xx市西南xxxx的山地丘陵区域, 风电场中心点坐标为E119°34′～121°57, N36°16′～38°23′。
东西宽约8km, 南北长约11km, 占地面积约81km2。
原材料供应: 主要从风电场场区周边地区采购。
供电电源: 本工程总用电负荷为202.6kW, 施工电源可以修建输电线路, 从附近村庄接至施工现场, 并在混凝土搅拌站附近设单台400kVA 变压器一台, 电压等级10kV/0.38kV, 通过动力控制箱、照明箱和绝缘软线满足施工用电要求。
供水水源: 本工程施工高峰期用水量（包括生活用水、机械用水、消防用水）约为100m3 / d, 可以满足生活、生产用水。
生活用水应当进行处理, 应符合国家饮用水标准。
其他距离较远的施工点用水罐车或水箱运输。
通信设备：风电场施工现场的对外通讯, 可由建设单位向当地电话局申请一对外线, 工程建成后作为风电场对外通讯设施。
风电场主变压器的选择
风电场设备选型-主变压器的选择风电场开发过程中，升压变电站的大型设备-主变压器的选型与特点汇总如下。
1、容量的确定：1)考虑风电场的远景规划及分期开发规模，综合确定主变压器的安装台数和容量。
2)结合风力发电机组的出力特性，风力发电机组不会过负荷运行;且考虑风力发电机组的同时率，风力发电机组全部处于满发状态的概率较低，因此主变压器的容量可选择与风电场的装机总容量相等，不考虑功率因数对变压器容量的放大。
2、型式的确定：1)调压方式：根据变压器分接头的切换方式，变压器的调压方式有两种：无励磁调压和有载调压。
针对风电场主变压器特性：风力发电机组发电，充当升压变;当风力发电机组不发电，从电网取电，充当降压变。
因此主变压器宜选择有载调压变压器。
2)电压及变比：主变高压侧电压的确定：由于电源至用电设备间存在线路电压降，对于变压器一次侧是受电端，对于风电场相当于降压变，其额定电压应等于用电设备的额定电压;而变压器的二次侧相当于电源，对于风电场相当于升压变，其额定电压应比电力网额定电压高5%。
因此风电场主变压器可以以平均电压为主分接头，例如，110kV系统可选用115±8×1.25%。
主变低压侧电压的确定：考虑风电场集电线路损耗及实际运行经验，集电线路电压一般选取35kV。
因提高集电线路的运行电压水平，对减少集电线路损耗很重要，风电场主变压器低压侧电压应取较高电压水平，一般不低于平均电压36.75kV。
综上，对于110kV系统主变压器变比可选为115±8×1.25%/36.75kV。
3)接线方式：在我国，110kV及以上电压等级中，变压器三相绕组都采用Yn接线方式。
对于风电场主变压器接线型式应按标准接线型式选用Ynd11。
4)冷却方式：变压器的冷却方式有：自然风冷、强迫空气冷却、强迫油循环水冷却、强迫油循环导向冷却、水内冷变压器及充气式变压器。
针对风电场人员少，维护能力较弱，应首选自冷变压器、强迫空气冷却次之。
风力发电场主变压器选择及优化设计
风力发电场主变压器选择及优化设计摘要：近年来，社会进步迅速，我国的风电场建设的发展也有了很大的改善。
随着陆上风电“平价时代”的到来，如何降低风电场投资成本、提高风电场发电量和整体收益率，成为风电项目投资领域关注的焦点。
影响风点项目投资收益的因素较多，主设备选型、设备集成方案、设计方案、安装工艺及弃风限电等都会对投资收益产生影响。
关键词：风力发电场；主变压器选择；优化设计引言随着“碳达峰”“碳中和”目标的提出，绿色可再生新能源的关注度再次高涨，随之而来的风力发电在可再生新能源中的占比持续增加。
在风力发电过程中，供电变压器需要将风电机组出口侧690V的电能转换为400V的电能，为风力机组电控系统提供配电。
新能源场址较为偏僻，自然环境恶劣，机组部件故障率高，会产生高的运维费用，因此，要求风机部件的可靠性高，故障率低，使用长寿命设计。
供电变压器的安全可靠及长寿命的设计，可以满足风电场高温、高湿和盐雾等恶劣环境的运行要求。
1风电场内部分散式控制模式传统集中式控制仍是目前风电场采用的主流控制方式，它是由风电场总站控制器接收每一台风机的状态信息，然后对这些信息进行计算处理，再将按照一定原则计算得到的功率参考值下发至各个风机。
集中式控制下的风电场总站可以看作是一个受约束的多输入多输出系统，总站控制器的计算相对比较复杂；此外，风电场总站控制器与风机的远距离通信建设成本较高。
随风电场的规模增大，对总站控制器的计算及通讯可靠性要求也在提高。
分散式控制的模式极大地减轻了风电场总控制器的计算量和通信负担。
在分散式控制中，风电场集电网络中的每个机组节点（控制器）都有自己的局部目标函数和局部约束，每个机组控制器解决局部优化问题。
分散控制是迭代求解的，而所有局部最优最终会收敛到全局最优值。
风电场的控制是分散式的，而控制目标可以达到风电场整体的最优。
即各控制器通过分散式算法进行功率参考值求解，迭代计算结果可以使各风电机组的运行状态收敛到最优，从而满足风电场整体控制目标。
风力发电箱变
LOGO
美式箱变
美式箱变分为前、后两部分： 前面为高、低压操作室，操作室内 包括高低压接线端子，负荷开关操 作柄，无载调压分接开关，插入式 熔断器，油位计等；后部为主油箱 及散热片，将变压器绕组、铁芯、 高压负荷开关和熔断器放入变压器 油箱中。变压器取消油枕，采取油 加气隙体积恒定原则设计密封式油 箱，油箱及散热器暴露在空气中， 散热良好。低压断路器采用塑壳断 路器作为主断路器及出线断路器。
4）使用环境恶劣。我国风力资源丰富的地区一般在沿海、东北及西北地区，且箱变运行 在野外；运行环境污秽严重，在沿海地区的设备应考虑防盐雾和湿热，在东北和西北地区要 考虑低温严寒及风沙等影响。
5）过载时间少。由于变压器容量一般都比风力发电机容量大，并且由于风机采用了微机 技术，实现了风机自诊断功能，在风机过载时会自动采取限速措施或停止运行，基本上箱变的作用是将风力发电机发出的0.69kV电能经过升压变为35kV，再通过地埋电缆或架 空线路输送到风电场升压站。综合风电场及风力发电系统的特点，风电用35kV箱变具有以下 几个方面的技术特点：
1)低进高出的连接方式。风电用箱变电源从低压侧0.69kV进线，高压侧35kV出线，进出 线均采用电缆连接方式。目前风电机组的额定电压为0.69kV，选用0.69kV/35kV的升压变压器 ，升压至35kV，然后连接到110kV或220kV升压变电站的35kV侧配电装置上。
风电箱式变压器
包钢集团电气有限公司 谢佳贺
2016.7.19
LOGO
目录
1 箱变的分类 2 箱变的保护 3 箱变的巡视 4 故障诊断
LOGO
箱变的分类
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题报告1：箱式变电站电压等级比选
2 箱式变电站电压等级比选
箱式变电站高压侧电压等级可选择35kV或者10kV,下面将这二种电压等级进行比选,以选择合适的电压等级:
方案一:10kV电压等级方案
风力发电机组与箱式变电站的组合方式采用一机一变的单元接线, 箱式变电站容量1.6MVA,电压比为10.5±2×5%/0.69kV,布置在风力发电机塔筒附近。
按经济电流密度计算,并考虑导线截面的经济输送容量,选用LGJ-120截面导线的架空线路,在负荷利用小时数不大于3000小时,其输送容量为3.43MVA,每回线路可输送2台风力发电机的发电量,33台风力发电机组共需分为17回10kV架空线路,接入风电场的220kV升压变电站的10kV母线。
方案二:35kV电压等级方案
风力发电机组与箱式变电站的组合方式采用一机一变的单元接线, 箱式变电站容量1.6MVA,电压比为35±2×2.5%/0.69kV,布置在风力发电机塔筒附近。
按经济电流密度计算,并考虑导线截面的经济输送容量,选用LGJ-185截面导线的架空线路,在负荷利用小时数不大于3000小时,其输送容量为18.4MVA,每回线路可输送11台风力发电机的发电量,33台风力发电机组共需分为3回35kV架空线路,接入风电场的220kV升压变电站的35kV母线。
经过比较:一般10kV架空线路的单回线路长度小于6km情况下,合理输送容量只有2MW,综合考虑各种因素后,适当加大线路截面每回线路可带2台机组(3MW),相邻2回线路尽量采用同杆架设。
由于本工程风力发电机组数量较多,若采用10kV架空线路方案,架空线路需要17回,相互间的交叉跨越也多,潜在的故障点也相应增多,可靠性较差。
在接入风电场升压站时,可采用2条线路接入1面10kV开关柜中,即使这样,10kV进线回路为8回,比起35kV架空线路方案使用的进线间隔3回,多一倍还多,线路长期运行时的电量损失也要大一些。
按风电场运营20年考虑,35kV架空线路方案运行费用远低于10kV架空线路方
案,可降低运行费用约1742万元。
综合比较后结论:35kV架空线路方案,设备投资可省352万元, 20年运行费用降低1742万元,且风电场内架空线路较少,比较美观和简单,二次设备配置相应也比较简单。
因此,推荐箱式变电站高压侧电压选用35kV方案。
架空线路电压等级技术比较表
设备投资比较表
两种方案年运行损耗比较表。
