变频器频率与节能率的关系
变频器参数及功能详解
变频器参数及功能详解变频器（Variable Frequency Drive，简称VFD）是一种用于控制电机转速的设备，常用于各种工业应用中。
它通过改变电源供电频率来控制电机的转速，并具有很多功能和参数，下面将对其进行详细解释。
一、变频器的参数：1.额定功率：变频器的设计功率，用于指定其适用的电机功率范围。
通常以千瓦（kW）为单位。
2.输入电压：变频器所需的电源电压范围。
3.输出电压：变频器提供给电机的电压范围。
4.频率范围：变频器可以提供的输出频率范围。
通常为0~50Hz或0~60Hz。
5.控制方式：包括V/F控制、矢量控制、直接转矩控制等不同的控制策略。
6.开关频率：变频器的开关频率指的是电子元器件的开关频率，通常以千赫兹（kHz）为单位。
开关频率越高，变频器的响应速度越快。
7.额定电流：变频器的设计电流，用于指定其适用的电机电流范围。
通常以安培（A）为单位。
8.过载能力：变频器超过额定功率时的容忍能力。
9.效率：变频器的电能转换效率，即输入功率和输出功率之间的比例关系。
二、变频器的功能：1.转速调节功能：变频器可以通过改变输出频率来实现电机的转速调节，从而适应不同的工作要求。
2.启动和停止功能：变频器具有启动和停止电机的功能，可以实现平滑启动和停止，避免电机过电流和机械冲击。
3.过载保护功能：变频器可以监测电机的电流和温度，当超过设定值时，会提供过载保护，以避免电机过载损坏。
4.节能功能：由于变频器通过调节电机的转速来匹配工作负载要求，可以实现节能效果。
尤其在轻负荷和部分负荷时，能够减少能源消耗。
5.故障检测功能：变频器可以检测电机和本身的故障，例如过电流、过温、短路等，以及供电电源的异常情况，并通过警报或自动停机功能及时发出警告。
6.其他辅助功能：例如，变频器可以提供电机的正反转功能、运行/停止按钮、速度预设功能、运行时间计数器等，以满足实际工作需要。
总结：变频器是一种用于控制电机速度的设备，具有多种功能和参数，可以实现电机的平滑启动、转速调节、节能效果、故障保护等。

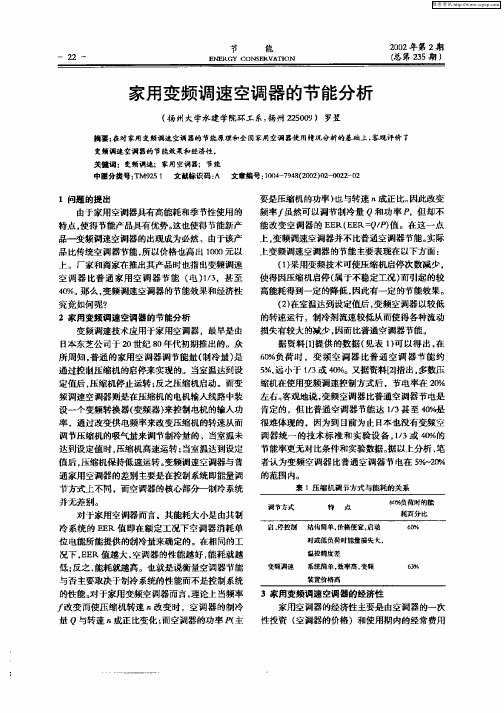

家用变频调速空调器的节能分析
３ 家用变频 调速 空调 器的经 济性
家用空调器的经济性主要是由空调器的一次 性投资 （ 空调器的价格）和使用期内的经常费用
维普资讯
２０ 年 第 ２期 ０２ （ 总第 ２５ Ｅ￣ Ｙ Ｃ Ｎ ＩＧ ＯＮＳ ］ＶＡ ＇ Ｅ￣ ＴＩ ＯＮ
１ 问题 的提 出
要是压缩机的功率） 也与转速 ｎ成正比 因此改变 频率＿ ， 虽然可 以调节制冷量 Ｑ和功率 Ｐ ，但却不 能改变空调器的 Ｅ ＲｔＥ Ｑ Ｐ 值 。在这一点 Ｅ Ｅ Ｒ＝ ／ ） 上， 变频调速空调器并不比普通空调器节能。 实际 上变 频调速 空调器 的节能 主要表 现在 以下方 面 ： （） １采用变频技术可使压缩机启停次数减少 ， 使得因压缩机启停（ 属于不稳定工况） 而引起 的较 高能耗得到一定的降低 ， 因此有一定的节目 效果。 （） ２在室温达到设定值后 ， 变频空调器以较低 的转速运行 ，制冷剂流速较低从而使得各种流动 损失有较大的减少 ， 比普通空调器节能。 因而 据资料［ 提供的数据（ １ 】 见表 １可 以得 出 ， ） 在 ６％ ０ 负荷 时 ，变频空调器 比普 通空调器 节能 约 ５ 远小 于 １３ ４％。又 据资料 ［１ 出 ， ％． ／或 Ｏ ２指 多数 压 缩机在使用变频调速控制方式后 ，节电率在 ２％ ０ 左右。 客观地说 ， 变频空调器 比普通空调器节电是 肯定的，但 比普通空调器节能达 １３ 至 ４ｏ ／甚 ｏ￣ ／ 很难体现的，因为到 目 为止 日本也没有变频空 前 调器 统 一 的 技 术标 准 和 实 验设 备 ，１ 或 ４％的 １３ ０ 节能率更无对比条件和实验数据。 据以上分析， 笔 者认为变频空调器 比普通空调器节 电在 ５ ｆ ％２ 蹦
的范 围 内。
裹 １压缩 机调节方式与能耗 的关系
变频器中的频率、电压、转速、电流、功率的关系

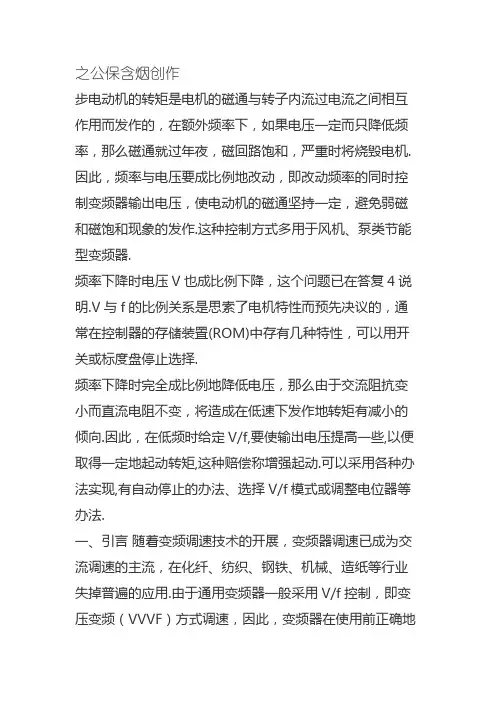

之公保含烟创作步电动机的转矩是电机的磁通与转子内流过电流之间相互作用而发作的，在额外频率下，如果电压一定而只降低频率，那么磁通就过年夜，磁回路饱和，严重时将烧毁电机.因此，频率与电压要成比例地改动，即改动频率的同时控制变频器输出电压，使电动机的磁通坚持一定，避免弱磁和磁饱和现象的发作.这种控制方式多用于风机、泵类节能型变频器.频率下降时电压V也成比例下降，这个问题已在答复4说明.V与f的比例关系是思索了电机特性而预先决议的，通常在控制器的存储装置(ROM)中存有几种特性，可以用开关或标度盘停止选择.频率下降时完全成比例地降低电压，那么由于交流阻抗变小而直流电阻不变，将造成在低速下发作地转矩有减小的倾向.因此，在低频时给定V/f,要使输出电压提高一些,以便取得一定地起动转矩,这种赔偿称增强起动.可以采用各种办法实现,有自动停止的办法、选择V/f模式或调整电位器等办法.一、引言随着变频调速技术的开展，变频器调速已成为交流调速的主流，在化纤、纺织、钢铁、机械、造纸等行业失掉普遍的应用.由于通用变频器一般采用V/f控制，即变压变频（VVVF）方式调速，因此，变频器在使用前正确地设定其压频比，对担保变频器的正常任务至关重要.变频器的压频比由变频器的基准电压与基准频率两项功用参数的比值决议，即基准电压/基准频率=压频比. 基准电压与基准频率参数的设定，不只与电动机的额外电压与额外频率有关（电机的压频比为电机的额外电压与额外频率之比），而且还必需思索负载的机械特性.关于普通异步电机在一般调速应用时，其基准电压与基准频率按出厂值设定（基准电压380V，基准频率50Hz），即满足使用要求.但关于某些行业使用的较特殊的电机，就必需依据实际情况重新设定基准电压与基准频率的参数.由于变频器使用说明书以及有关书籍中没有对这两个参数作详细介绍，因此正确的设定该参数关于很多使用者来说，并不是很容易的事.为此，本文结合变频调速的根本控制方式及负载的机械特性与基准电压、基准频率参数的关系，罗列实例，详细说明基准电压与基准频率参数的设定办法.二、变频调速的根本控制方式与基准电压、基准频率的关系电机用变频器调速时有两种情况--基频（基准频率）以下调速和基频以上调速（见图1）.必需思索的重要因素是：尽量坚持电机主磁通为额外值不变.如果磁通过弱（电压过低），电机铁心不能失掉充沛应用，电磁转矩变小，负载能力下降.如果磁通过强（电压过高），电机处于过励磁状态，电机因励磁电流过年夜而严重发热.依据电机原理可知，三相异步电机定子每相电动势的有效值：E1=4.44f1N1Φm 式中：E1--定子每相由气隙磁通感应的电动势的有效值，V ；f1--定子频率，Hz；N1——定子每相绕组有效匝数；Φm-每极磁通量由式中可以看出，Φm 的值由E1/f1决议，但由于E1难以直接控制，所以在电动势较高时，可疏忽定子漏阻抗压降，而用定子相电压U1替代.那么要担保Φm不变，只要U1/f1始终为一定值即可.这是基频以下调时速的根本情况，为恒压频比（恒磁通）控制方式，属于恒转矩调速.从图1可以看出，基准频率为恒转矩调速区的最高频率，基准频率所对应的电压为即为基准电压，是恒转矩调速区的最高电压，在基频以下调速时，电压会随频率而变卦，但两者的比值不变. 在基频以上调速时，频率从基频向上可以调至上限频率值，然则由于电机定子不能超越电机额外电压，因此电压不再随频率变卦，而坚持基准电压值不变，这时电机主磁通必需随频率升高而削弱，转矩相应减小，功率根本坚持不变，属于恒功率调速区.由图1可见，基准频率为恒功率调速区的最低频率，是恒转矩调速区与恒功率调速区的转折点，而基准电压值在整个恒功率调速区内不再随频率变卦而改动.三、负载的机械特性与基准电压，基准频率的设定合理地使用变频器，必需理解所驱动负载的机械特性. 依据分歧的使用目的，负载根本上可分为恒转矩负载、恒功率负载以及平方转矩负载等三类.恒转矩负载其所需转矩根本不受速度变卦的影响（T=定值），关于该类负载，变频器的整个任务区最好运行在基频以下，这时变频器的输出特性正好能满足负载的要求.恒功率负载在转速越高时，所需转矩越小（T×N=定值），关于恒功率负载来说，电机的任务频率若运行在基频以上，其所要求的机械特性将与变频器的输出特性相吻合.至于平方转矩负载，它所要求的转矩与转速的平方成正比（T/N2=定值），电机应运行在基频以下较为合理.需要注意的是：平方转矩负载的任务频率绝不能超收工频（除非变频器容量年夜一个品级）.否则变频器与电机将严重过载.四、设定实例例一：一台化纤纺丝计量泵电机型号为FTY-550-6，既550W 6极三相永磁同步电动机.铭牌参数如下：任务电压：62.5 - 125 - 475V.任务频率：25 - 50 - 190HZ，电机功率：275 - 550 - 2090W，转速：500 - 1000 - 3800R/min，电流：4A.其任务范围较宽，铭牌参数与一般异步电动机分歧，左边的数值为电机正常任务时（不失步）的下限，右边数值为电机正常任务时的最年夜值，中间值为额外值（50HZ）.该电机压频比为125V/50HZ=2.5，使用三垦SAMCO-I 1HF1.5K变频器.若只按电机参数设定，电机的额外电压与额外频率值既为变频器的基准电压与基准频率值，基准电压（代码为CD005）设为125V，基准频率（CD006）为50HZ（出厂值）不变，这样设定，电机任务在基频以下时，电机驱动计量泵毫无问题，但计量泵属于恒转矩负载，若在计量泵要求较高转速（如90HZ）时，那么频率虽然可调至90HZ，但此时电机任务电压仍为125V，实际压额比为125/90HZ=1.39，如图2a，电磁转矩变小，无法提供负载所需转矩，使计量泵不能正常任务.正确的设定应为：CD005=475V，CD006=190HZ，在这里基准电压虽设为475V，但由于变频器不具有升压功用，其实际输出电压由输入电压的最年夜值决议，所以这样设定只对增年夜V/F 图形的斜率有效，其实不真能到达475V.因此也可以这样设定：CD005=380V，CD006=152HZ，变频器的压频比仍为380V/152HZ=2.5不变，，电机整个任务段都处于恒转矩调速范围，满足了负载特性的要求.例2：一台纺织用三相异措施速电动机，额外功率60W，额外电压110V，额外频率50HZ，调速范围40-110HZ，额外电流0.34A，4极，因此该电机的压频比为110V/50HZ=2.2.所驱动负载为恒功率特性.驱动变频器原来准备用富士FRN1.5G11S-4CX（驱动六台电机）但该变频器的基准电压（富士变频器额外电压）最低只能调到320V，依据电机的压频比，要担保电机运行在50HZ时任务电压为110V，电机能正常任务.但该负载任务转速调节范围较宽，如果要求运行在110HZ那么此时电机电压将到达242V，如图3A，高出额外电压一倍多，其后果可想而知.若以110HZ时电机任务电压为110V来设定，则设额外电压为320V（最低值），基准频率为320HZ，那么电机运行在110HZ时，电压正好为电机额外电压.但这时变频器的压频比为320V/320HZ=1，因此在电机运行于40HZ时，其电压仅为40V，显然没有足够的功率驱动负载.所以该型富士变频器不能满足使用要求.改用三星SAMCO-I IHF1.5K 变频器，设基准电压CD005=110V，基准频率CD006=50HZ，这样电机从50-110HZ调速时其电压值坚持在110V不变，如图3b，电机任务在恒功率调速区，与负载的机械特性相符，不会再有超越电机额外电压或功率缺乏的现象发作.弥补：1 电机的转速与频率正比，平时的低电压时，频率不变，电机的转速不变，那么输出的功率一定，电压降低，电流会上升.当频率下降时，电机的转速下降，那么输出功率变小，自然电流会下降，从而不会烧损电机.2 为什么变频器的电压与电流成比例的改动？异步电动机的转矩是电机的磁通与转子内流过电流之间相互作用而发作的，在额外频率下，如果电压一定而只降低频率，那么磁通就过年夜，磁回路饱和，严重时将烧毁电机.因此，频率与电压要成比例地改动，即改动频率的同时控制变频器输出电压，使电动机的磁通坚持一定，避免弱磁和磁饱和现象的发作.这种控制方式多用于风机、泵类节能型变频器.3 失速避免功用是什么意思？如果给定的减速时间过短，变频器的输出频率变卦远远超越转速（电角频率）的变卦，变频器将因流过过电流而跳闸，运转停止，这就叫作失速.为了避免失速使电机持续运转，就要检出电流的年夜小停止频率控制.当减速电流过年夜时适当加快减速速率.减速时也是如此.两者结合起来就是失速功用.。
变频器常用10个参数设置
变频器常用10个参数设置1.最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。
而且低速时，其电缆中的电流也会增大，也会导致电缆发热。
2.最高运行频率：一般的变频器最大频率到60Hz ，有的甚至到400 Hz ，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。
3.加减速时间加速时间就是输出频率从0 上升到最大频率所需时间，减速时间是指从最大频率下降到0 所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。
加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。
4.转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V 增大的方法。
设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。
如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。
对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。
5.电子热过载保护本功能为保护电动机过热而设置，它是变频器内CPU 根据运转电流值和频率计算出电动机的温升，从而进行过热保护。
本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。
电子热保护设定值(%)=[ 电动机额定电流(A)/ 变频器额定输出电流(A)]×100% 。

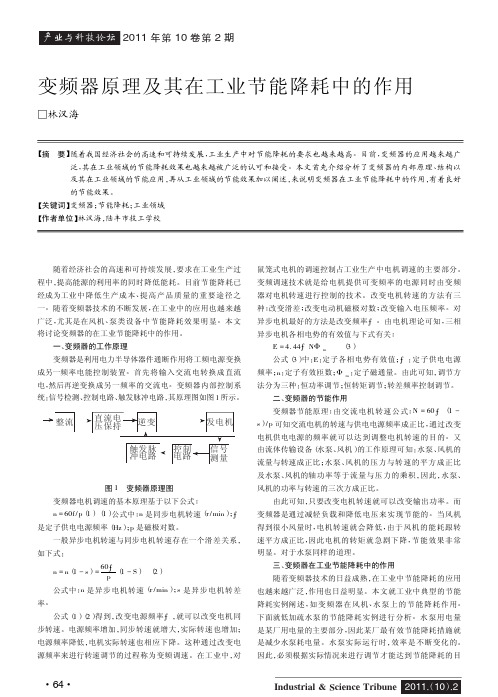

变频器原理及其在工业节能降耗中的作用
为水泵的特性曲线，I、Ⅱ为管路特性曲线。
H
H
H:杨
H:杨 Ⅱ Q:流量
Q:流 量
H
1
Ⅰ
H
1
H
H
2 Q-H
2
Q-H
O
Q1 Q2 Q
O
Q1 Q2 Q
(a)节 流 调 节
(b)变 频 调 节
图1
图 2（ a） 为水泵节流调节特性，节流调节中当出口调节门
开度调小，管路特性曲线由 I 变为Ⅱ。与水泵特性曲线交点
E = 4． 44楋 NΦ m （ 3） 公式（ 3） 中： E： 定子各相电势有效值； 楋 ： 定子供电电源 频率； n： 定子有效匝数； Φ m ： 定子磁通量。由此可知，调节方 法分为三种： 恒功率调节； 恒转矩调节； 转差频率控制调节。 二、变频器的节能作用 变频器节能原理： 由交流电机转速公式： N = 60 楋 （ 1 － s） / p 可知交流电机的转速与供电电源频率成正比，通过改变 电机供电电源的频率就可以达到调整电机转速的目的。又 由流体传输设备（ 水泵、风机） 的工作原理可知： 水泵、风机的 流量与转速成正比； 水泵、风机的压力与转速的平方成正比 及水泵、风机的轴 功 率 等 于 流 量 与 压 力 的 乘 积，因 此，水 泵、 风机的功率与转速的三次方成正比。 由此可知，只要改变电机转速就可以改变输出功率。而 变频器是通过减轻负载和降低电压来实现节能的。当风机 得到很小风量时，电 机 转 速 就 会 降 低，由 于 风 机 的 能 耗 跟 转 速平方成正比，因 此 电 机 的 转 矩 就 急 剧 下 降，节 能 效 果 非 常 明显。对于水泵同样的道理。 三、变频器在工业节能降耗中的作用 随着变频器技术的日益成熟，在工业中节能降耗的应用 也越来越广泛，作用也日益明显。本文就工业中典型的节能 降耗实例阐 述，如 变 频 器 在 风 机、水 泵 上 的 节 能 降 耗 作 用。 下面就低加疏水泵的节能降耗实例进行分析。水泵用电量 是某厂用电量的主要部分，因此某厂最有效节能降耗措施就 是减少水泵耗 电 量。 水 泵 实 际 运 行 时，效 率 是 不 断 变 化 的。 因此，必须根据实际情况来进行调节才能达到节能降耗的目
变频器节能计算的方法,格式

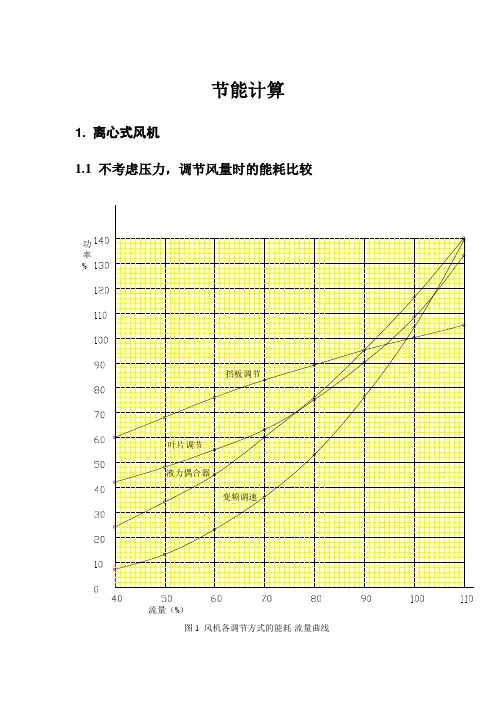

节能计算1. 离心式风机1.1 不考虑压力，调节风量时的能耗比较流量（%）功率%叶片调节液力偶合器变频调速挡板调节图1 风机各调节方式的能耗-流量曲线上述均为百分比，100%流量为风机的额定流量，100%功率为工频额定工况运行时消耗功率（即电机输入功率= 风机额定轴功率/电机效率，电机效率一般为93-96%，额定功率较大者效率较高）。
变频调速时的节能量即为两种调节方式的能耗差值（百分比乘额定消耗功率）。
需要了解的参数：电机：型号、额定功率P N、额定电流I N、额定电压U N、额定功率因数COSΦN、额定转速风机：型号、特性曲线、额定流量Q N、额定全压H N、额定轴功率N N、额定转速运行工况：现有调节方式、实际需求流量Q、运行电压U、运行电流I（或实际消耗功率P）计算步骤：●电机额定效率ηN = P N/（1.732I N U N COSΦN）式（1-1）●额定消耗功率P IN = N N /ηN 式（1-2）●根据Q/Q N*100%从图1查出变频调速时的节约功率百分比，乘上P IN即为变频运行时的节约功率△P。
●△P 乘上运行时间（小时）即为节约电度数。
1.2 不考虑流量，仅调节压力假设采用变频调速后，不考虑风阻的变化，将压力从工频运行时的H1下调到H2。
需要了解的参数：电机：型号、额定功率P N、额定电流I N、额定电压U N、额定功率因数COSΦN、额定转速风机：型号、特性曲线、额定流量Q N、额定全压H N、额定轴功率N N、额定转速运行工况：工频运行压力H1、实际需求压力H2、运行电压U、运行电流I（或实际消耗功率P）计算：●计算工频运行时的消耗功率P●计算变频运行时的消耗功率P1=（H2/H1）1.5 *P/0.96式（1-3）●节约功率△P = P – P1●△P 乘上运行时间（小时）即为节约电度数。
运行功率的几种计算方式：●装有功率表：直接查表●装有电度表：P = 电度数（度）/记录时间（小时）●仅知道电流I和电压U：（1-COS2ΦN）I4NP = √3 U ×I2 －————————√（2I N-I）2式（1-4）2. 离心式水泵2. 1 当不考虑压力，仅调节流量时阀门调节功率%流量（%）变频调速图2 水泵不同调节方式的能耗-流量曲线上述均为百分比，100%流量为水泵的额定流量，100%功率为工频额定工况运行时消耗功率（即电机输入功率 = 水泵额定轴功率/电机效率）。
变频调速技术在矿用设备运用中节能分析
变频调速技术在矿用设备运用中的节能分析摘要：其电能消耗和阀门、挡板相关设备的节流损失以及维护、维修费用占到生产成本的10%—25%，是一笔不小的生产费用开支。
随着市场竞争的不断加剧，节能降耗已成为企业降低生产成本、提高产品质量的重要手段之一。
二、关键词：变频调速技术、风机、水泵、节能三、在煤矿企业生产中，普通的电动机通常以陈旧的定速模式运行，设备能耗大、效率低。
风机、水泵常常根据生产需要，通过调节风门、闸阀、挡板开度的大小来调整受控对象。
这样，不论生产的需求大小，电机都要全速运转，而运行工况的变化则使得能量以风门、闸阀的节流损失消耗掉了，造成大量的能源浪费和设备损耗，从而导致生产成本增加，设备使用寿命缩短，设备维护、维修费用高居不下。
近几年发展起来的变频调速技术，顺应了工业生产自动化发展的要求，使得电动机及其拖动负载在无须做任何改动的情况下即改善现有设备的运行工况，按照设备运行要求调整转速输出，从而降低电机功耗达到系统高效运行的目的，提高系统的安全可靠性。
四、工作原理风机、水泵等电动设备多数采用异步电动机直接驱动的方式运行，存在启动电流大、机械冲击、电气保护特性差等缺点。
不仅影响设备使用寿命，而且当负载出现机械故障时不能瞬间动作保护设备，时常出现水泵损坏同时电机也被烧毁的现象。
近年来，出于节能的迫切需要和对产品质量不断提高的要求，加之采用变频调速器易操作、免维护、控制精度高，并可以实现高功能化等特点；因而采用变频器驱动的方案开始逐步取代风门、阀门的控制方案。
变频调速技术的基本原理是根据电机转速与工作电源输入频率成正比的关系：n=60f／p，（式中n、f、p分别表示转速、输入频率、电机转差率、电机磁极对数）；通过改变电动机工作电源频率达到改变电机转速的目的。
变频器就是基于上述原理采用交-直-交电源变换技术，电力电子、微电脑控制等技术于一身的综合性电气产品。
五、节能分析转矩负载，其转速n与流量q，压力h以及轴功率p具有如下关系：q∝n，h∝n2，p∝n3；即，流量与转速成正比，压力与转速的平方成正比，轴功率与转速的立方成正比。
变频器在节能方面的应用和节能原理
变频器在节能方面的应用和节能原理变频器在节能方面的应用就是在实际使用中，变频器可以根据实际需要，控制电机或负载设备的转速和功率，从而达到节能的效果。
变频器的节能原理主要体现在两个方面：一是通过改变电机的工作频率，达到节省电动机的驱动能耗的目的；二是可以精确控制电机所需要的功率，通过减少电机的扭矩和转速，从而达到节能的目的。
变频器节能原理主要有以下几点：
1、降低电机负载：变频器精确控制电机的转速和扭矩，可以有效降低电机的负载，减少电机的能耗，从而达到节能的效果。
2、减少电力浪涌：变频器可以减少发电机的浪涌电流，从而减少发电机的损耗，节约电量，达到节能的效果。
3、减少温升：由于变频器的精准控制和低损耗，可以有效减少电机的温升，从而节省电机的运行成本，达到节能的效果。
4、减少机械损耗：变频器可以控制机械转速，减少机械损耗，节约能源，达到节能的目的。
变频调速系统的效率评估
变频调速系统的效率评估随着现代工业的发展，各种机械设备在生产过程中大量使用电机作为动力源。
而电机运行的效率直接关系到机器的能源消耗和生产成本。
为了提高电机的运行效率，人们发明了变频调速系统。
本文将探讨变频调速系统的效率评估方法和其对节能降耗的作用。
一、变频调速系统的原理和功能变频调速系统是一种电气传动系统，通过变频器对电机的供电频率进行调控，从而实现电机转速的调整。
这种系统具有灵活性高、能耗低等优点，在实际应用中得到广泛采用。
变频调速系统的工作原理是通过改变输入电源的频率和电压来调整电机的转速和输出功率。
通过变频器控制电机的电流和电压波形，实现对电机转速的精确控制。
由于每种工况下设备所需的机械功率是不同的，通过变频调速系统可以根据实际需求对电机的转速进行调整，从而提高整个系统的效率。
二、变频调速系统的效率评估方法1. 效率指标的选择对于变频调速系统的效率评估，常用的指标有输入功率、输出功率和效率。
输入功率是指电机所消耗的电能，通过变频器的输出到电机。
输出功率则是指电机所输出给负载的有效功率。
效率可以通过输出功率与输入功率的比值来计算。
2. 效率测试的实施为了评估变频调速系统的效率，我们可以采用功率分析仪等测试设备进行实测。
首先，通过功率分析仪测量输入功率和输出功率，然后计算得出系统的效率。
除了实测方法外，还可以通过理论计算来推算系统的效率。
在实测过程中，需要对测试数据进行合理的处理和分析，确保结果的准确性。
3. 效率评估结果的分析通过对变频调速系统的效率评估，可以得到一个具体的数值来衡量其性能表现。
根据评估结果，我们可以对系统的运行情况进行分析，并找出潜在的问题。
例如，如果效率较低，可能是变频器的效率不高或者系统存在一些能量损耗的问题。
通过分析评估结果，我们可以采取相应的措施来提高系统的效率。
三、变频调速系统的节能降耗作用变频调速系统的引入，不仅可以实现对电机转速的调整，还可以达到节能降耗的效果。
基于变频控制的电动机能耗分析及节能策略研究
基于变频控制的电动机能耗分析及节能策略研究摘要：随着全球能源危机的加剧和环保要求的提高，电动机能效问题越来越受到重视。
变频控制作为一种高效的电动机调速技术，已广泛应用于工业领域。
本文首先介绍了变频控制的基本原理，分析了不同类型的变频控制电动机，并阐述了变频控制的优势。
随后，文章从理论和实际两个层面对基于变频控制的电动机能耗进行了深入分析，包括电动机耗电量的计算方法、影响能耗的关键因素以及变频控制如何改变能耗模式。
在此基础上，研究了电动机节能策略，包括优化变频器参数、采用无功功率补偿技术和提高电动机运行效率等方法。
最后，通过某工厂的实例分析，本文验证了节能策略的实施对于提高能效、降低成本的重要性，并对节能效果进行了评估。
关键词：变频控制；电动机能耗；节能策略；无功功率补偿1.引言在工业生产过程中，电动机作为最主要的动力源，其能源消耗占据了重要的比例。
因此，提高电动机的能效对于降低能源消耗、减少环境污染具有显著意义。
变频控制技术通过改变电动机的供电频率，实现了电动机速度的连续可调，不仅提高了工艺的灵活性和产品的质量，还显著降低了电动机的能耗。
本文将系统地分析基于变频控制的电动机能耗特性，并探讨如何通过技术手段进一步提升电动机的节能效果，具有重要的理论价值和应用前景。
2.变频控制电动机概述2.1 变频控制原理变频控制的核心原理是通过改变电源的频率来调节电动机的转速。
电动机的同步转速公式为(n = \frac{{120 \times f}}{{P}})，其中(n)是同步转速（转/分钟），(f)是电源频率（Hz），(P)是电机极对数。
由此公式可见，调节供给电动机的电源频率(f)，即可改变电机的转速(n)。
变频器通过内部的功率电子元件，将固定频率的交流电（通常为50Hz或60Hz）转换为可调频率的交流电，从而实现对电动机的速度控制。
这个过程包括整流（将交流电转换为直流电）、滤波（平滑直流电）、逆变（将直流电转换为可调频率的交流电）等步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设定频率转速N流量Q压力H轴功率P节能率
(Hz)(%)(%)(%)(%)(%)
50100.00100.00100.00100.000.00
4998.0098.0096.0494.125.88
4896.0096.0092.1688.4711.53
4794.0094.0088.3683.0616.94
4692.0092.0084.6477.8722.13
4590.0090.0081.0072.9027.10
4488.0088.0077.4468.1531.85
4386.0086.0073.9663.6136.39
4284.0084.0070.5659.2740.73
4182.0082.0067.2455.1444.86
4080.0080.0064.0051.2048.80
3978.0078.0060.8447.4652.54
3876.0076.0057.7643.9056.10
3774.0074.0054.7640.5259.48
3672.0072.0051.8437.3262.68
3570.0070.0049.0034.3065.70
3468.0068.0046.2431.4468.56
3366.0066.0043.5628.7571.25
3264.0064.0040.9626.2173.79
3162.0062.0038.4423.8376.17
3060.0060.0036.0021.6078.40
2958.0058.0033.6419.5180.49
2856.0056.0031.3617.5682.44
2754.0054.0029.1615.7584.25
2652.0052.0027.0414.0685.94
2550.0050.0025.0012.5087.50
2448.0048.0023.0411.0688.94
2346.0046.0021.169.7390.27
2244.0044.0019.368.5291.48
2142.0042.0017.647.4192.59
2040.0040.0016.006.4093.60
1938.0038.0014.445.4994.51
1836.0036.0012.964.6795.33
1734.0034.0011.563.9396.07
1632.0032.0010.243.2896.72
1530.0030.009.002.7097.30
1428.0028.007.842.2097.80
1326.0026.006.761.7698.24
1224.0024.005.761.3898.62
1122.0022.004.841.0698.94
1020.0020.004.000.8099.20
918.0018.003.240.5899.42
816.0016.002.560.4199.59
变频器频率与节能率的关系速查表
