退水闸工程设计
水闸介绍
水闸介绍第一节概述水闸是一种低水头的水工建筑物，兼有挡水和泄水的作用，用以调节水位、控制流量，以满足水利事业的各种要求。
一、水闸的种类:1.按水闸所承担的任务分类:水闸的类型及位置示意图●节制闸（或拦河闸）：拦河或在渠道上建造。
枯水期用以拦截河道，抬高水位，以利上游取水或航运要求；洪水期则开闸泄洪，控制下泄流量。
位于河道上的节制闸称为拦河闸。
●进水闸：建在河道、水库或湖泊的岸边，用来控制引水流量，以满足灌溉、发电或供水的需要。
进水闸又称取水闸或渠首闸。
●分洪闸：常建于河道的一侧，用来将超过下游河道安全泄量的洪水泄入预定的湖泊、洼地，及时削减洪峰，保证下游河道的安全。
●排水闸：常建于江河沿岸，外河水位上涨时关闸以防外水倒灌，外河水位下降时开闸排水，排除两岸低洼地区的涝渍。
该闸具有双向挡水，有时双向过流的特点。
●挡潮闸：建在入海河口附近，涨潮时关闸不使海水沿河上溯，退潮时开闸泄水。
挡潮闸具有双向挡水的特点。
●排沙闸、排冰闸、排污闸：为排除泥沙、冰块、漂浮物等而设置的。
2.按闸室结构形式分类●开敞式水闸：闸室上面不填土封闭的水闸。
一般有泄洪、排水、过木等要求时，多采用不带胸墙的开敞式水闸，多用于拦河闸、排冰闸等；当上游水位变幅大，而下泄流量又有限制时，为避免闸门过高，常采用带胸墙的开敞式水闸，如进水闸、排水闸、挡潮闸多用这种形式。
●涵洞式水闸：闸（洞）身上面填土封闭的水闸，又称封闭式水闸。
涵洞式水闸常用于穿堤取水或排水的水闸。
洞内水流可以是有压的或者是无压的。
二．水闸的工作特点1.稳定方面：关门挡水时，水闸上、下游较大的水头差造成较大的水平推力，使水闸有可能沿基面产生向下游的滑动，为此，水闸必须具有足够的重力，以维持自身的稳定。
2.防渗方面：由于上下游水位差的作用，水将通过地基和两岸向下游渗流。
渗流会引起水量损失，同时地基土在渗流作用下，容易产生渗透变形。
严重时闸基和两岸的土壤会被淘空，危及水闸安全。
水闸技术管理规程
关于批准发布《水闸技术管理规程》SL75-94的通知水科教［1995］15号根据部1989年水利水电技术标准制定、修订计划，由水利管理司主持，以水利管理司和江苏省水利厅为主编单位修订的《水闸技术管理规程》，经审查批准为水利行业标准，现予以发布。
标准的名称和编号为：《水闸技术管理规程》SL75-94原《水闸工程管理通则》SLJ704-81自本规程实施之日起废止。
本标准自发布之日起实施。
在实施过程中各单位应注意总结经验，如有问题请函告水利管理司。
标准文本由中国水利水电出版社出版发行。
一九九五年一月十四日【全文】：1 总则1.0.1 为了对水闸进行全面技术管理，正确运用，确保安全完整，延长使用年限，充分发挥效益，更好地促进国民经济发展，特制订本规程。
1.0.2 本规程适用于大、中型水闸。
小型小闸和水利部门管理的船闸可参照执行。
1.0.3 水闸的管理中应贯彻水量与水质管理并重的原则，注意协同有关部门加强水质监测与管理。
1.0.4 水闸管理单位应根据本规程，结合工程具体情况，制定或修订技术管理实施细则，报上级主管部门批准后执行。
以后还应根据工程运用情况，适时进行修订。
审批程序同上。
1.0.5 水闸管理单位必须建立完整的技术档案，内容应包括：（1）国家有关的方针政策、上级指示和有关的协议等；（2）工程规划、设计、施工及验收等技术文件、图纸等；（3）水闸技术管理有关的标准；（4）控制运用、检查观测、养护修理及科学研究等方面的技术文件、资料及成果等。
1.0.6 水闸管理单位应结合技术管理工作，积极开展科学研究和技术革新。
着重研究以下方面：（1）研究改进量测技术、监测手段，提高检测精度和观测资料整编分析水平；（2）研究采用养护修理的新设备、新材料、新工艺。
积极开展控制运用、闸门防腐蚀、防淤防冲、混凝土结构防腐蚀及有关补强加固新技术等专题研究；（3）改进通讯工作，提高通讯质量，完善通讯体系；（4）根据水闸运用需要和可能，研究采用计算机管理、自动控制和远动装置。
水闸工程管理规程(2017新版)
水闸工程管理规程1 范围本标准规定了水闸工程管理的总则、控制运用、工程检查与设备评级、工程观测、养护维修、安全管理、技术资料与档案管理。
本标准适用于江苏省大、中型水闸、小型水闸和套闸可参照执行。
2规范性引用文件下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包含所有的修改单）适用于本文件。
GB/T 5972 起重机钢丝绳保养、维护、检验和报废GB/T 5975 钢丝绳用压板GB 50026 工程测量规范DL/T 596 电力设备预防性试验规程DL/T 1476 电力安全工器具预防性试验规程SL.27 水闸施工规范SL.75 水闸技术管理规程SL.105 水工金属结构防腐蚀规范SL.214 水闸安全评价导则SL.226 水利水电工程金属结构报废标准SL.240 水利水电工程闸门及启闭机、升船机设备管理等级评定标准SL.298 防汛物资领储备定额编制规程SL.381 水利水电工程启闭机制造安装及验收规范DB32/T 1713 水利工程观测规程DB32/T 2948 水利工程卷扬式启闭机检修技术规程3术语和定义下列术语和定义适用于本文件3.1控制运用control application通过有目的启闭闸门、控制流量、调节水位、充分发挥水闸的作用。
3.2水闸sluice修建在河道、堤防上，利用闸门控制流量和调节水位的水工建筑物。
3.3节制闸regulating sluice为调节上游水位控制河道泄量而拦河修建的水闸。
3.4排水闸drainage sluice排水渠道用以排除内河或洼地涝、渍水的水闸。
3.5引水闸sluice gate渠道首部用于取水并控制进水流量的水闸。
3.6挡潮闸tide barrage感潮河段挡潮御卤、蓄淡排涝的水闸。
3.7分洪闸flood diversion sluice建于河道岸边、蓄洪区或分洪道进口处用以分洪河道洪水的水闸。
水利工程施工案例(3篇)
第1篇一、工程背景鄂北地区水资源配置二期工程（以下简称“鄂北二期工程”）是湖北省投资最大、覆盖地区最广、受益人口最多的水利工程。
该工程旨在解决鄂北地区水资源短缺问题，改善农业灌溉和生态环境用水条件，促进当地经济社会发展。
工程分为两期进行，其中鄂北一期工程已于2018年完成，鄂北二期工程于2020年正式开工。
二、工程概况鄂北二期工程总投资94亿元，新建总干渠分水建筑物、水闸和泵站等。
工程包括以下主要内容：1. 新建总干渠：全长约120公里，设计流量为30立方米/秒。
2. 分水建筑物：包括分水闸、节制闸、退水闸等，共计50座。
3. 泵站：包括泵站、变电站等，共计20座。
4. 生态防护工程：包括绿化、护坡等，全长约80公里。
三、施工难点及解决方案1. 地质条件复杂：鄂北地区地质条件复杂，存在软土地基、膨胀土、岩溶等地层。
针对这一问题，工程采取了以下措施：（1）采用先进的地基处理技术，如强夯、预压、注浆等，确保地基稳定。
（2）针对膨胀土地区，采用抗膨胀土材料，提高地基承载力。
2. 施工环境恶劣：鄂北地区属亚热带季风气候，夏季高温多雨，冬季寒冷干燥。
针对这一问题，工程采取了以下措施：（1）合理安排施工计划，避开恶劣天气影响。
（2）加强施工现场管理，确保施工安全。
（3）采用先进的施工技术，提高施工效率。
3. 资源环境敏感：鄂北地区水资源、生态环境较为敏感。
针对这一问题，工程采取了以下措施：（1）严格控制施工废水、废渣排放，确保达标排放。
（2）加强生态修复，恢复植被，提高生态环境质量。
四、工程成果1. 新增受益人口：鄂北二期工程完成后，将新增受益人口106万人。
2. 新增灌溉面积：新增灌溉面积136.5万亩，有效提高农作物产量。
3. 生态环境改善：工程建成后，将有效改善鄂北地区生态环境，提高水资源利用效率。
4. 社会经济效益：工程将促进鄂北地区农业、工业、旅游业等产业发展，提高当地居民生活水平。
总之，鄂北地区水资源配置二期工程在施工过程中克服了诸多困难，取得了显著成果。
第5章7 水闸
50
防渗措施
• 2、垂直防渗
– 木板桩 – 钢筋混凝土板桩
– 混凝土防渗墙 – 高压旋喷灌浆帷幕
51
防渗措施
• 3、排水措施（水平排水与排水井）
52
防渗措施
• 4、两岸防渗
在上下游水压力的作用下，渗水可能从 两岸渗透。因此，水闸闸室两端与岸坡要 有可靠的连接，防止岸坡绕渗。具体防渗 设施有刺墙等形式。
42
消能防冲措施——防淘墙
• 作用：防止海漫下游可能发生的冲刷
43
内容
• • • • • • • • • • 概述 水闸的类型 水闸组成与构造 闸孔尺寸 地基处理 水闸的消能防冲 水闸防渗设计 闸室结构 两岸连接建筑物 其他闸坝建筑
44
七 水闸防渗设计
• 水闸挡水时，在闸基内及绕过翼墙在岸 坡内部都会产生渗流。闸基渗流和两岸 绕流产生的扬压力对闸室的抗滑稳定不 利。渗流还可能造成渗透变形和地基破 坏。因此需要做好防渗设计。
53
内容
• • • • • • • • • • 概述 水闸的类型 水闸组成与构造 闸孔尺寸 地基处理 水闸的消能防冲 水闸防渗设计 闸室结构 两岸连接建筑物 其他闸坝建筑
54
八 闸室结构
• 内容：
闸室结构布置包括底板、闸墩、 胸墙、闸门、工作桥和交通桥等 部分，结构和尺寸的初步确定原 则：安全、稳定、适用、经济。
58
内容
• • • • • • • • • • 概述 水闸的类型 水闸组成与构造 闸孔尺寸 地基处理 水闸的消能防冲 水闸防渗设计 闸室结构 两岸连接建筑物 其他闸坝建筑
59
九 两岸连接建筑物
• 翼墙
• 上游翼墙引导水流平顺地进入闸室， 挡住两侧回填土。

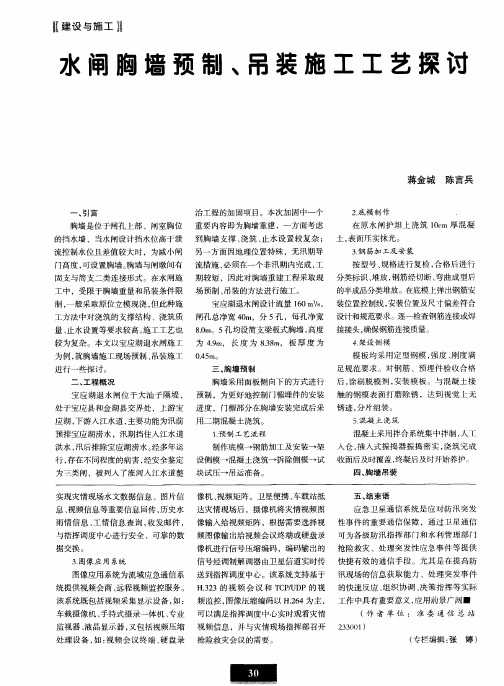

水闸胸墙预制、吊装施工工艺探讨
为例 ， 就胸墙施 工现场预制 、 吊装施＿ 丁
进 行 一些 探 讨 。
二、 工 程 概 况
０． ４５ｍ 。
模 板均采用定型钢模 ， 强度 、 刚 度 满
三、 胸 墙 预 制
足规范要求 。对钢筋 、预埋件验收合格
涂 刷脱模 剂 ， 安装模 板 。与混凝土接 胸墙采用面板侧 向下的方 式进行 后 ，
处理设 备 ， 如： 视频会议终 端 、 硬 盘 录 抢 险救灾会议的需要 。
（作 者 单 位 ： 淮 委 通 信 总 站 （ 专栏编辑 ： 张 婷）
３ ３ ０ ０ １ ） 监视器 、 液晶显示器 ， 又包括视频压缩 视 频信息 ，并与灾情现场指挥部召开 ２
建设与施工 ｌ 《
３ ． 钢 筋加 工及 安 装
按型号 、 规格进行复检 ， 合格后进行
的半成品分类堆放 。在底模上弹出钢筋安
堆放 ， 钢筋经切断 、 弯 曲成型后 固支与简支二类连接形式 。在水 闸施 期较短 ，因此对胸墙重建工程采取现 分类标识 、 宝应湖退水闸设计流量 １ ６ ０ ｍ３ ／ ｓ ， 装位置控制线 ， 安装位置及尺寸偏差符合
（ ４ ） 混 凝 土 强 度 必 须 达 到 设 计 强
根据 施工 预 制构 件 预制 现 场情 向 吊装 基 准 线 。 况 ，以距离安装点最远构件 作为最不 现场确定起重 机在上游 护坦就位 （ 高 程为 ３ ． ５ ０ ｍ） ， 工 作 幅度 为 １ ２ ｍ， 胸墙 底高程为 ７ ． ０ ０ ｍ， 胸墙顶高程 １ １ ． ９ ０ ｍ， 利状 况进 行计算 ， 采用跨外 吊装方式 ， 度， 方 可起 运 。
雨情信 息 、 工情 信息查询 ， 收发 邮件 ， 像输入给视频矩 阵，根据需要选择视 性事件 的重要通信保 障 ，通过卫星通信
(word完整版)水利工程施工组织设计
第一章编制说明一、编制依据1、本项目的招标文件、施工图纸、招标答疑纪要。
2、施工现场实际情况，周边环境。
3、我公司以往及现有同类工程的施工经验，技术力量和机械化施工能力。
4、依据国家及部颁有关标准及施工规程规范进行编制，主要依据的标准、规程、规范有：的相关规范、标准。
1)《起重设备安装工程施工及验收规范》GB50278－98;2)《钢焊缝手工超声波探伤方法和探伤结果分析》GB11345－89；3)《钢熔化焊接接头射线照相和质量分级》GB3323－87；4）《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82－91；5)《水工金属结构防腐蚀规范》SL105－95；6）《水利水电工程启闭机制造、安装及验收规范》DL/T5019－94；7)《水利水电工程启闭机设计规范》SL41－93；8)《水利水电工程钢闸门制造安装及验收规范》DL/T5018－94；9）《水利水电工程钢闸门设计规范》DL／T5013-9510）《水工金属结构焊接技术条件》SL369211)《水工金属结构焊工考试规则》SL359212）《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；13）《钢结构工程质量检验评定标准》GB50221-95:14)《钢结构工程施工及验收规范》GB50205-95;15)《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345—89；16）《钢结构、管道涂装技术规程》YB/T9256-96。
二、编制原则本施工组织设计的编制原则是：为本项目工程投标和施工准备阶段提供较为完整的技术纲领。
本工程一旦中标，我公司将结合工程实际在此基础上进行强化细分,适当调整，用以指导工程施工。
确保优质、高效、低耗、安全、文明、保质保量的完成该工程的建设任务。
施工组织方面，根据我公司以往的施工经验,结合该工程实际情况,为该工程配备强有力的领导班组,作好工程的分析、决策、管理、实施工作。
确保分析正确、决策精明、管理合理、实施有效。
水闸技术管理规范
水闸技术管理规范1范围本标准规定了XX省水闸技术管理的总则、控制运用、检查观测、维修养护、安全管理、资料整编及归档。
本标准适用于XX省境内大、中型水闸，小型水闸和水利部门管理的船闸可参照执行。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5972起重机钢丝绳保养、维护、检验和报废GB/T8564 水轮发电机组安装技术规范GB/T12897 国家一、二等水准测量规范GB12898 国家三、四等水准测量规范DL/T596 电气设备预防性试验规程DL/T5178 混凝土坝安全监测技术规范JTJ305 船闸总体设计规范SL27 水闸施工规范SL-75 水闸技术管理规程SL105 水工金属结构防腐蚀规范SL170 水闸工程管理设计规范SL203 水工建筑物抗震设计规范SL-214 水闸安全评价导则SL252 水利水电工程等级划分及洪水标准SL265 水闸设计规范水利科学技术档案管理规定XX省水利工程管理考核办法XX省实施《中华人民共和国水法》办法XX省水工程管理和保护办法3术语和定义下列术语和定义适用于本文件。
3.1水闸sluice修建在河道和渠道上利用闸门控制流量和调节水位的低水头水工建筑物。
3. 2控制运用ControlandApplication根据各行业、部门用水需求，按照既定程序，调整水闸闸门开度的行为。
3.3启闭机hoist用于控制闸门的升降达到开启与关闭的目的。
3. 4工作桥workingbridge工作桥是安放闸门启闭设备，供工作人员管理与操作设备所设的平台。
3.5 翼墙wingwall为保证水闸或重力式桥台两侧路基边坡稳定并起引导河流的作用而设置的一种挡土结构物。
3.6 测压管Pressuremeasurementtube监测闸基浸润线、闸底板扬压力的设施。
水闸工程管理规程(2017新版)
SL.105 水工金属结构防腐蚀规范 SL.214 水闸安全评价导则 SL.226 水利水电工程金属结构报废标准 SL.240 水利水电工程闸门及启闭机、 升船机设 备管理等级评定标准 SL.298 防汛物资领储备定额编制规程 SL.381 水利水电工程启闭机制造安装及验收 规范 DB32/T 1713 水利工程观测规程 DB32/T 2948 水利工程卷扬式启闭机检修技 术规程

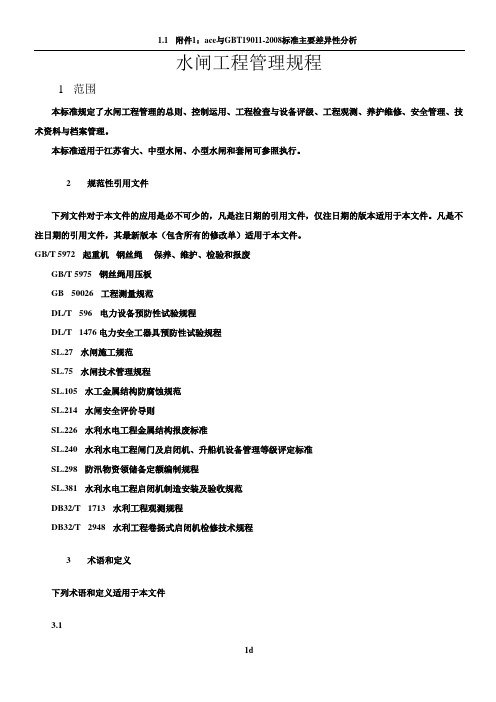

水闸工程管理规程 (2017 新版 )
DB32/T 3259 —2017
水闸工程管理规程
1 范围
本标准规定了水闸工程管理的总则、控制运用、 工程检查与设备评级、工程观测、养护维修、安 全管理、技术资料与档案管理。 本标准适用于江苏省大、 中型水闸、 小型水闸和 套闸可参照执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的， 凡是 注日期的引用文件， 仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包 含所有的修改单）适用于本文件。 GB/T 5972 起重机 钢丝绳 保养、维护、检 验和报废 GB/T 5975 钢丝绳用压板 GB 50026 工程测量规范 DL/T 596 电力设备预防性试验规程 DL/T 1476 电力安全工器具预防性试验规程 SL.27 水闸施工规范 SL.75 水闸技术管理规程
DB32/T 3259 —2017
泄量。 5.2.6高有通航孔的水闸控制运用应符合下列要
求： a) 以完成设计和规定的任务为主，兼顾通航；
因防污防旱等要求需要停止通航时， 应 经 上级主管部门批准，并通航胡关单位和部 门。 b) 开闸通航宜白天进行， 通航时的水位差应以 保证通航和工程设施安全为原则。 c) 遇有大风、大雪、大雾、暴雨等极端天气时， 应停止通航，如需要通航时，应采取有效措施 保证工程设施和通航安全。 5.3 闸门操作运行 5.3.1 闸门启闭前应完成下列准备工作； a) 检查上游、下游管理范围和安全警戒区内有 无船只、漂浮物或其他影响闸门启闭或危及 闸门、建筑物安全的施工作业， 并进行妥善 处理。 b) 检查闸门启、闭状态，有无卡阻、淤积。 c) 检查启闭设备、监控系统及供电设备是否符 合运行要求。 d) 观察上游、 下游水位和流态， 检查当前流量
水利施工方案
第一章、工程概况第一节、工程概况及编制说明一、工程概况：1.渠首引水渠工程：人工将60m渠底整平后，现浇C20砼砌护，厚度0.30m,矩形断面2X2m墙后人工夯实填土；2.柳沟渡槽工程：渠口两边均加高0.6m，渡槽长20m边墙宽0.8m，采用M7.5水泥砂浆砌块石，外侧采用M10水泥砂浆勾缝，内侧采用M10水泥砂浆抹面；3.崖窑峁退水闸工程：人工将原闸墩拆除后，重新砌筑闸墩，净尺寸为2.5 x 2X 3m 闸洞宽0.7m，墙高0.8m，拱高0.4m，采用M7.5水泥砂浆砌块石, M10 水泥砂浆勾缝；4.中沟收费站引水渠工程：人工土层清除后，砌筑挡墙，采用水泥砂浆砌块石, 水泥砂浆勾缝，墙外人工夯实填土与原坡衔接；5.中沟倒虹引水渠工程：人工将冲毁部分夯实填土后，采用水泥砂浆块石砌护, 水泥砂浆抹面。
6.人工将渠内淤积渣土及毁坏段的石头清除后，重新整修渠道，采用水泥砂浆砌块石, 水泥砂浆勾缝。
二、编制依据1.陕计项目[2000]1045 号文颁发的《陕西省水利水电工程概（预）算编制办法及费用标准》；2.陕水规计发〔2009〕91 号文《关于印发陕西省水利水电工程概预算编制办法及费用标准（2000版）调整意见的通知》；3.国家发改委、建设部发改价格〔2007〕670号文颁发的“国家发改委、建设部关于印发《建设工程监理与相关服务收费管理规定》的通知”；4.国家计委计价格〔2002〕1980 号文关于印发《招标代理业务收费管理暂行办法》的通知；5.中华人民共和国财政部、国家发展和改革委员会财综〔2008〕78 号文《关于公布取消和停止征收100项行政事业性收费项目》的通知6. 国家发展计划委员会计投资[1999]1340 号文，国家计委关于加强对基本建设大中型项目概算中的“价差预备费”管理有关问题的通知。
7.陕政办发[2011]10 号文，陕西省人民政府办公厅关于印发《陕西省地方教育附加征收管理办法》的通知。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分类号编号华北水利水电学院继续教育学院North China Institute of Water Conservancy and Hydroelectric Power 课程设计题目：退水闸设计专业水利水电工程层次专升本姓名马莹学号 080620747指导教师张保同2010年08月 25日退水闸设计一、退水闸工程基本资料1、退水闸工程布置退水闸位于水库东南部，布置在水库堤防上，向东距护城大堤约180m，向南距公路约160m。
退水闸工程总长120m，分上游引渠段、闸室控制段、闸后消力池段和尾水渠段共四部分。
（1）．上游引渠段进口引渠段长度8m。
引渠横向呈矩形断面，平面上呈八字形喇叭口，引渠渠底兼起混凝土防渗铺盖作用。
引渠渠底净宽度由首端5m渐变到末端的2.5m。
两侧翼墙及底板为整体式结构，均采用C20混凝土。
渠底设计高程72.40m，厚0.50m，下设0.10m厚C10混凝土垫层。
翼墙底宽0.80m，顶宽0.50m，首端墙顶高程75.0m，末端高程76.70m，与闸墩顶持平。
（2）．闸室控制段闸室控制段顺水流向长度8.0m。
闸室为开敞式宽顶堰结构，工作闸门采用平面钢闸门，启闭机采用固定卷扬式启闭机。
工作闸门上游设一检修钢闸门，用于工作闸门及埋件的检修。
工作闸门平时处于垂直挡水状态；在灌溉季节，门体全部开启，达到敞泄的要求。
闸室共1孔，总长8m。
闸孔净宽2.5m，为矩形槽整体结构。
闸墩为梯形断面，顶宽0.60m，底部厚度0.9m，闸室总宽度4.30m。
闸墩迎水面根据闸门结构要求向内凹进30cm作为门槽。
闸墩顶高程为76.7m，与水库周边堤防顶持平。
闸底板高程72.4m，底板厚度为0.8～1.1m，闸底板前趾及后趾均设0.3m深混凝土齿槽，既可以延长渗流渗径，又结合了闸室整体稳定。
灌溉季节门体全部开启，水库库水退入改线后的马家河北支。
闸墩顶靠上游侧设一3.0m宽C25砼人行桥，将闸室左右两端的水库堤防相连接。
闸墩顶设启闭操纵室，启闭平台高程81.70m。
操纵室支撑结构采用排架结构，排架与闸墩直接现浇在一起。
（3）．消力池段消力池底宽2.5m，采用下挖式结构，经消能计算，消力池深0.6m，池长8 m。
消力池采用矩形槽结构，混凝土强度等级C25。
消力池底高程71.80m，底板厚度0.60m，底板设竖向排水孔，梅花型布置。
消力池底板末端设0.50m宽混凝土齿坎，顶高程72.40m。
消力池底部由下至上依次设一层土工布（规格350g/m2）、150mm厚中粗砂层和200mm 厚粒径d=40mm~80mm碎石反滤层。
消力池采用斜坡面与闸底板相连接，坡度1：4。
斜坡面段总长4.0m，其中含1.6m长的水平段，斜坡水平投影长2.4m；顶高程由72.40m渐降至71.80m。
（4）．尾水渠段消力池后为出口扭曲渐变段，长8.0m，底高程72.40m，底宽由首端2.5m渐扩至末端的4.0m。
扭曲渐变段底部采用30cm厚C20混凝土护底，并由下至上依次设一层土工布（规格350g/m2）、150mm厚中粗砂层和及150mm厚碎石反滤层。
渐变段两侧为M7.5浆砌石直线扭曲面，重力式挡墙型式，顶部高程74.50m。
尾水渠长约70m，梯形断面，渠底宽度4.0m，两岸边坡1：2，采用30cm厚M7.5浆砌块石护坡。
尾水渠渠底纵坡1：1000，渠底采用30cm厚浆砌块石护底。
二、闸孔净宽度计算根据工程总体布置，正常蓄水位75.00m，作为退水闸闸前水位。
根据工程规划，本退水闸退水流量10 m3/s，因此，过闸流量按10 m3/s 计算闸孔净宽度。
根据《水闸设计规范》，该闸下游水深与堰上水深之比h S /H=0.476<0.9，因此按平底闸，堰流公式计算闸孔宽度计算。
计算公式如下：2302Hg m QB σε=式中： Q —过闸流量(m 3/s)；B 0—闸孔总净宽度(m)；对单孔闸B 0=b 0。
H 0—计入行近流速水头的堰上水深(m)；2.6m 。
g —重力加速度(m/s 2 )；m —堰流流量系数，采用0.385；ε—堰流侧收缩系数，单孔闸可按下式计算：400)1(171.01ss b b b b --=ε 式中： 0b —闸孔净宽（m ）;s b —上游河道一半水深处的宽度（m ）;经计算，==00B b 2.50m ，拟取2.5m 。
三、消能计算本退水闸的运用工作情况：一是灌溉季节，闸门开启，退水入河。
二是在非灌溉季节，闸门关闭，水库蓄水。
前者闸上游为水库正常蓄水位，闸下水位低，此时闸门开启泄流，出现消能最不利情况。
退水闸下游首先接一段尾水渠道，水流再汇入河。
经计算退水渠内过10 m 3/s 流量时，渠内水深1.19m ，据此进行退水闸消能计算。
据《水闸设计规范》，计算消力池采用深挖式消力池。
1．消力池深度计算 计算公式：Z h h d s c ∆--='"0σ25.02132"))(1)81(2b b gh q h h c c c-+=α022223=+-ϕαg q Th h cc22"2'2222c s gh q h g q Z αϕα-=∆式中：d —消力池深度（m ）σ0—水跃淹没系数，σ0=1.05； hc”—跃后水深（m ）； hc —收缩水深（m ）；α—水流动能校正系数，采用1.0； q —过闸单宽流量（m 2/s ）； b 1—消力池首端宽度（m ）； b 2—消力池末端宽度（m ）；T —由消力池底板顶面算起的总势能(m)； ΔZ —出池落差（m ）； hs’—出池河床水深(m)。
具体采用我院编制的水闸消能计算软件进行，经计算，消力池深度0.58m 。
2．消力池长度计算 计算公式：j s sj L L L β+= )(9.6''c c j h h L -= 式中：L sj ——消力池长度；Ls ——消力池斜坡段水平投影长度；β——水跃长度校正系数，可采用0.7～0.8； L j ——水跃长度。
经计算，消力池长度为7.3m 。
消力池深度和长度，最终取池深0.6m ，池长8m 。
3．海漫长度计算式中:-p L 海漫长度（m ）；-s q 消力池末端单宽流量(s m /2)；4-∆'H 闸孔泄水时的上、下游水位差（m ），1.41m-s K 海漫长度计算系数，查规范12～11。
经计算，海漫长度L p =26.15m ，取28m 长。
四、闸室整体稳定计算闸孔为单孔，左右对称布置，底板与闸墩整体式浇注结构，计算考虑闸孔顺水流向稳定计算。
1．计算参数砼与基础综合摩擦系数f=0.35，地基允许承载力110KPa ，回填重粉质壤土干容重1.65t/m 3，湿容重1.93 t/m 3，综合内摩擦角 φ=25 。
根据《水工建筑物抗震设计规范》（SL203—97），闸址区地震基本烈度为7度，按7度进行抗震计算。
2．计算工况闸室稳定按基本荷载组合和特殊荷载组合进行计算。
荷载组合见表4-1。
表 4-1 闸室稳定计算工况及荷载组合3．计算公式1) 抗滑稳定安全系数计算公式∑∑=HGf K式中：K —沿闸室基底面的抗滑稳定安全系数；f —闸室基底面与地基之间的摩擦系数，采用f=0.35； ΣG —作用于闸室上的全部竖向荷载(kN)； ΣH —作用在闸室上的全部水平荷载(kN)； 2) 闸室基底压力计算公式σ=∑±±⎛⎝ ⎫⎭⎪⎪G A e B e B x x y y 166 式中：ΣG —作用在基底上的全部竖向荷载；σ—基底压力 (kN/m 2)； A —基底面积 (m 2)；e x 、e y —偏心距 (m) (x 向，y 向)； B x 、B y —基底宽度 (m) (x 向，y 向)； 3) 基底压力不均匀系数 η=σmax ／σmin 式中：η—不均匀系数；σmax ，σmin —最大及最小应力值 (kPa)；抗滑稳定安全系数，按《水闸设计规范》（SL265-2001）规定，4级建筑物基本组合k=1.20，特殊组合Ⅰ，k=1.05，特殊组合Ⅱ，k=1.00；土基上闸室基底应力最大值与最小值之比的允许值，中等坚实地基上，基本组合η=2，特殊组合η=2.5。
闸室稳定计算成果见表4-2。
计算得基底应力小于允许承载力，不均匀系数也小于允许值，满足要求。
表4-2 退水闸闸室稳定计算成果表五、闸室结构计算退水闸闸室为单孔矩形槽整体结构，建筑物等级4级，闸室结构的强度安全系数：基本荷载组合时取1.40，特殊荷载组合时取1.35；结构构件的抗裂安全系数为1.05。
1．计算参数计算参数同闸室稳定计算。
2．计算工况闸室结构计算工况及荷载组合见表5-1。
表5-1 退水闸闸室结构计算工况及荷载组合表3．计算方法及计算成果按结构力学方法分别计算各工况下闸室结构受力。
内力计算结果见表5-2，结构配筋计算结果见表5-3。
表5-2 退水闸闸室结构内力计算成果表表5-3 退水闸闸室配筋计算成果表六、消力池结构计算退水闸消力池段结构型式，比较了矩形槽整体结构、重力式挡土墙结构两种型式。
因消力池净宽仅2.5m，深约3.2～4.1m，矩形槽结构受力较好，以及投资上较为节省，经比较，选择矩形槽结构。
消力池段矩形槽结构见简图6-1。
图6-1 消力池矩形槽结构简图1．计算参数参数同闸室稳定计算部分。
2．计算工况矩形槽结构计算工况同闸室结构计算。
3．计算方法及计算成果按结构力学方法分别计算各工况下矩形槽结构受力。
计算结果见表6-1。
表6-1 消力池矩形槽结构内力计算成果表七、渐变段挡土墙稳定计算挡土墙稳定计算，选择消力池后扭曲面渐变段典型断面进行稳定分析。
挡土墙根据地形、地质条件进行布置扭曲面渐变段挡墙型式采用重力式浆砌石结构。
1．计算参数砼与土基综合摩擦系数f=0.35，地基允许承载力110KPa ，回填重粉质壤土干容重1.65t/m 3，湿容重1.93t/m 3，综合内摩擦角 φ=25 。
2．计算工况各断面均按基本荷载组合和特殊荷载组合进行计算。
基本组合1（完建期）：自重+土压力+土重基本组合2（正常蓄水位工况）：自重+水重+水压力+土重+土压力+扬压力 特殊组合1（水位突降）：自重+水重+水压力+土重+土压力+扬压力 特殊组合2（地震情况）：自重+水重+水压力+土重+土压力+扬压力+地震荷载 3．计算方法抗滑稳定计算按抗剪强度公式：HGfk ∑∑=)61(max min Be B G±∑＝σ式中：k —抗滑稳定安全系数；f —基础底面与地基之间的摩擦系数； ∑G —作用在挡土墙上的全部竖向荷载； ∑H —作用在挡土墙上的全部水平向荷载； 基底应力按单向偏心受压公式计算：式中： maxmin σ—基底应力的最大值或最小值；∑G —作用在挡土墙上的全部竖向荷载；B —挡土墙基础底面的长度；e —全部外荷载对挡土墙基础底面形心的偏心距。
