北京市九年级上学期物理期末考试试卷
北京市九年级上学期物理期末考试试卷
北京市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共20分)1. （2分） (2016九上·景泰期中) 关于温度、内能、和热量，下列说法正确的是（）A . 物体内能增大，一定从外界吸收热量B . 物体内能改变时，温度可能不变C . 热传递是热量多的物体传向热量少的物体D . 物体吸收热量，温度一定升高2. （2分）(2020·承德模拟) 生活中有许多现象都蕴含着物理或化学知识。
下列说法中不正确的是（）A . “墙内开花墙外香”反映了分子在做无规则运动B . “太阳出来暖洋洋”意思是人体接收的太阳能大于人体的热量C . “下雪不冷化雪冷”表明雪融化时需要吸收大量的热量D . “蒸馒头时加入适量纯碱”是因为纯碱与发酵面团中的有机酸反应产生二氧化碳，使馒头疏松多孔3. （2分）(2017·密云模拟) 为了通过实验比较甲、乙两种液体的吸热能力，小明取了两只相同的烧杯，且在烧杯里分别装入质量和初温都相同的甲、乙两种液体．他用同一个“热得快”电加热器分别给它们加热并跟据实验数据画出了如图所示的图象．根据图象，下面所得结论正确的是（）A . 小明是用升高的温度△t表示吸收热量多少的B . 小明探究问题的自变量是液体种类C . 小明探究问题的自变量是加热时间D . 质量相等的甲和乙，升高相同的温度，甲液体吸热多，甲的吸热能力强4. （2分）某热机的效率是40%，表示它每做100 J的有用功（）A . 需要2.5 s的时间B . 消耗的燃料完全燃烧放出的能量是400 JC . 消耗的燃料完全燃烧放出的能量是250 JD . 将消耗60 J的无用功5. （2分）汽油机在某个冲程中，进气门和排气门都关闭，活塞向上运动，此冲程是A . 吸气冲程B . 压缩冲程C . 做功冲程D . 排气冲程6. （2分） (2019九上·利川期中) 如图所示，以下说法正确的是（）A . 开关S断开时，L1和L2串联B . 开关S断开时，L1和L2并联C . 开关S闭合时，L2被短路D . 开关S闭合时，电源被短路7. （2分） (2019九上·广州期中) 指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S₂）或应急钥匙（S3），三者都可以单独使电动机工作而打开门锁。

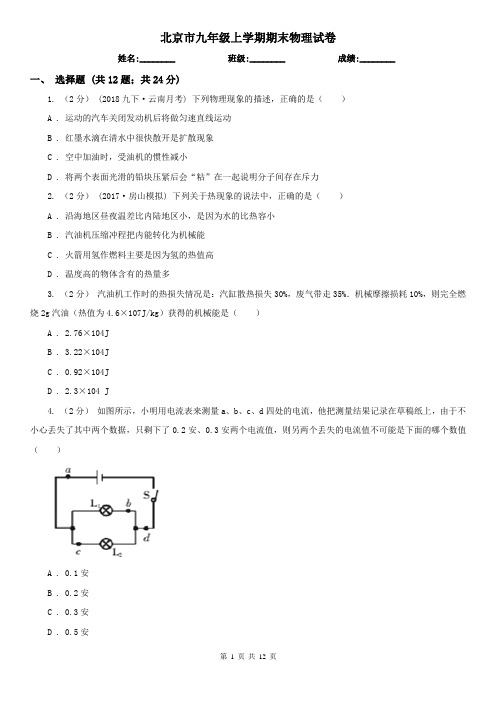

北京市九年级上学期期末物理试卷
北京市九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共24分)1. （2分） (2018九下·云南月考) 下列物理现象的描述，正确的是（）A . 运动的汽车关闭发动机后将做匀速直线运动B . 红墨水滴在清水中很快散开是扩散现象C . 空中加油时，受油机的惯性减小D . 将两个表面光滑的铅块压紧后会“粘”在一起说明分子间存在斥力2. （2分）(2017·房山模拟) 下列关于热现象的说法中，正确的是（）A . 沿海地区昼夜温差比内陆地区小，是因为水的比热容小B . 汽油机压缩冲程把内能转化为机械能C . 火箭用氢作燃料主要是因为氢的热值高D . 温度高的物体含有的热量多3. （2分）汽油机工作时的热损失情况是：汽缸散热损失30%，废气带走35%．机械摩擦损耗10%，则完全燃烧2g汽油（热值为4.6×107J/kg）获得的机械能是（）A . 2.76×104JB . 3.22×104JC . 0.92×104JD . 2.3×104 J4. （2分）如图所示，小明用电流表来测量a、b、c、d四处的电流，他把测量结果记录在草稿纸上，由于不小心丢失了其中两个数据，只剩下了0.2安、0.3安两个电流值，则另两个丢失的电流值不可能是下面的哪个数值（）A . 0.1安B . 0.2安C . 0.3安D . 0.5安5. （2分）物理离不开生活，生活中无处没有物理．以下各种装置的原理不正确的是（）A . 滑动变阻器﹣﹣改变导体接入电路长度从而改变电阻B . 汽车方向盘﹣﹣等臂杠杆原理C . 电铃﹣﹣电流的磁效应D . 近视眼镜﹣﹣凹透镜对光线有发散作用6. （2分） (2019九上·济宁期末) 如图所示的电路，闭合开关S，当滑片P向左移动时，下列说法正确的是（）A . 小灯泡变亮B . 电流表示数变大C . 电压表示数变大D . 电路的总功率变大7. （2分）(2017·齐齐哈尔) 如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P 向右移动时，其中变小的是（）A . 电压表V的示数B . 电流表A1的示数C . 电压表V与电流表A示数的比值D . 电压表V与电流表A示数的乘积8. （2分）(2017·成华模拟) 如图所示电路，电源电压保持不变，开关S闭合，电路正常工作，过一会儿，两个表示数都变大，那么可能的电路故障是（）A . L短路B . L断路C . R短路D . R断路9. （2分）将功率为6W电灯L1接在电源电压为6V的电路中恰能正常发光，若保持电源电压不变，再在电路中连入“6V3W”的电灯L2如图所示，它们在工作时，下列分析正确的是（不考虑温度对电阻的影响）（）A . 电路中的总电阻为18ΩB . 灯L1的实际电流为0.5AC . 灯L2的亮度比L1的亮度暗D . 电路中的总功率为3W10. （2分）(2017·苏州模拟) 如图是小灯泡L（U额=8V）和电阻R0的U﹣I图象，关于L和R0下列说法中不正确的是（）A . 电阻R0的阻值是10ΩB . 若将L和R0串联，当通过R0的电流为0.4 A时，电路两端的总电压为4VC . 若将L和R0并联，L正常发光时，R0在10s内产生的热量是64JD . 若将L和R0并联，当R0两端电压为6V时，电路消耗的总功率为7.8W11. （2分）(2017·仙居模拟) 下列各图与图示说明相符的是（）A . 小磁针静止时指向B . 光透过均匀玻璃砖C . 该滑轮组最省力绕法D . 家庭电路电灯接法12. （2分）(2018·福建) 家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是（）A . 进户零线断路B . 灯泡L断路C . 开关S接触不良D . 导线cd断路二、填空题 (共3题；共8分)13. （3分） (2016九上·卢龙期中) 无烟煤的热值是3.4×107焦/千克，意思是________．燃烧1吨无烟煤，________（选填“最多”或“至少”）放出热量________焦．14. （3分）(2018·河源模拟) 如图所示电路，电源电压保持不变，当滑动变阻器的滑片P 向右移动时，电压表V1 的示数________，电压表V2 的示数________，电流表A 的示数________(选填“变大”、“变小”或“不变”).15. （2分）(2019·河池模拟) 如图所示为与的图像。

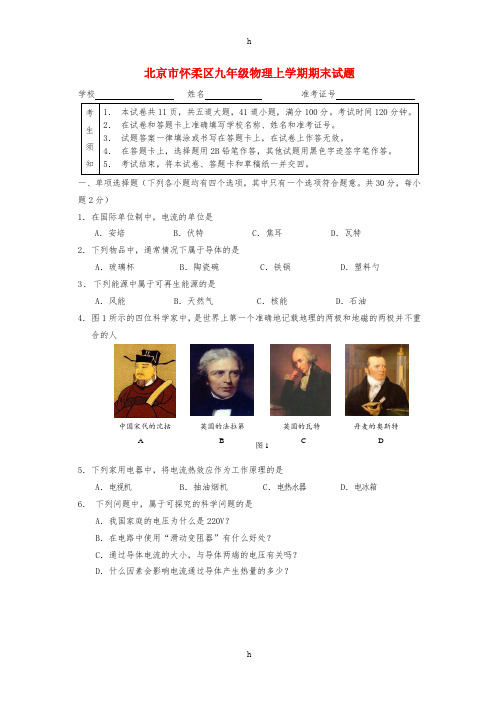

北京市怀柔区九年级物理上学期期末试题
北京市怀柔区九年级物理上学期期末试题学校姓名准考证号考生须知1．本试卷共11页，共五道大题，41道小题，满分100分。
考试时间120分钟。
2．在试卷和答题卡上准确填写学校名称、姓名和准考证号。
3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。
4．在答题卡上，选择题用2B铅笔作答，其他试题用黑色字迹签字笔作答。
5．考试结束，将本试卷、答题卡和草稿纸一并交回。
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
共30分，每小题2分）1．在国际单位制中，电流的单位是A．安培 B．伏特 C．焦耳 D．瓦特2．下列物品中，通常情况下属于导体的是A．玻璃杯B．陶瓷碗C．铁锅D．塑料勺3．下列能源中属于可再生能源的是A．风能 B．天然气 C．核能 D．石油4．图1所示的四位科学家中，是世界上第一个准确地记载地理的两极和地磁的两极并不重合的人5．下列家用电器中，将电流热效应作为工作原理的是A．电视机B．抽油烟机 C．电热水器D．电冰箱6．下列问题中，属于可探究的科学问题的是A．我国家庭的电压为什么是220V？B．在电路中使用“滑动变阻器”有什么好处？C．通过导体电流的大小，与导体两端的电压有关吗？D．什么因素会影响电流通过导体产生热量的多少？图1中国宋代的沈括英国的法拉第英国的瓦特丹麦的奥斯特A B C D7．下列问题中，属于可以探究的科学问题的是A ．选择什么科目参加考试对高中学习会更好些？B ．改变导体两端的电压，导体的电阻会改变吗？C ．通过导体的电流大小与什么因素有关？D ．为什么磁场是看不见、摸不着的物质？ 8．下列说法中正确的是A ．电饭锅工作时，将内能转化为电能B ．电风扇工作时，将机械能转化为电能C ．干电池给灯泡供电时，将电能转化为化学能D ．在阳光照射时，太阳能电池将太阳能转化为电能9．小华用电流表、导线、开关及新的干电池等实验器材连接成图2所示的电路装置，AB 和CD 是长度相同的两根镍铬合金丝。
2022年北京市朝阳区九年级上学期期末物理试卷(含答案)
2022年北京市朝阳区九上期末物理试卷1.在国际单位制中，电功的单位是A．安培B．伏特C．焦耳D．瓦特2.下列物品中，通常情况下属于导体的是A．橡皮B．塑料尺C．钢尺D．布质笔袋3.下列家用电器中，利用电流热效应工作的是A．计算器B．电暖器C．电视机D．电冰箱4.关于安全用电，下列做法中正确的是A．用湿手拨动开关B．电线的绝缘皮破损后继续使用C．家庭电路中必须安装保险丝或空气开关D．带有三脚插头的洗衣机插在两孔插座上工作5.下列实例中，通过做功的方式改变物体内能的是A．用热水泡脚，脚变热B．发烧时，用冷毛巾给头部降温C．倒入热牛奶的杯子温度升高D．冬天两手相互摩擦，手感到暖和6.我国北方许多家庭采用了“水地暖”取暖，热水在地板下的管道内循环流动，加热整个地板，通过地板以热传递的方式向室内供热。
“水地暖”用热水作为介质，主要是因为水的A．密度大B．比热容大C．流动性强D．导热性好7.某款玩具电动汽车上安装有电动机和小灯泡，它们既可以各自独立工作，又可以同时工作。
如图所示的电路中，符合上述要求的是A．B．C．D．8.家庭电路中用铜导线而不用铁导线的主要原因是A．铜比铁的密度大B．铜比铁的导电性能好C．铜比铁的价格高D．铜比铁在自然界中的储存量丰富9.下列关于如图的说法中正确的是A．图甲中二氧化氮的密度大于空气的密度，因此不能发生扩散现象B．图乙中红墨水在热水中比在冷水中扩散得快，说明液体扩散快慢与温度有关C．图丙中两个铅块没有被重物拉开，说明分子之间存在斥力D．图丁中瓶塞跳起来时瓶内出现白雾，说明瓶内气体内能增大10.如图是演示点火爆炸的实验装置，按动电火花发生器的按钮，点燃盒内酒精，盒盖会飞出。
以下四个事例中能量转化与此相同的是A．钻木取火B．汽油机的做功冲程C．流星与空气摩擦生热、发光D．用打气筒给轮胎打气时，气筒壁会发热11.下列说法正确的是A．一瓶酒精用去一半，酒精的热值减小一半B．煤的热值比干木柴的热值大，所以燃烧时煤放出的热量更多C．内燃机的效率越高，它消耗的燃料就越少D．热机效率越高，它将内能转化为机械能的比例越大12.如图所示电路中，闭合开关后，灯泡L1比灯泡L2亮。
【物理】北京市九年级上册期末精选试卷检测题
【物理】北京市九年级上册期末精选试卷检测题一、初三物理电流和电路易错压轴题（难）1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．2．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。
北京市九年级上学期物理期末考试试卷
北京市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、选择题 (共9题；共18分)1. （2分） (2018九上·丹徒期末) 下列几个同学在体育课上活动的过程中，对物体没有做功的是（）A . 小明举着杠铃不动B . 小华将弹簧拉力器拉长C . 小刚将实心球抛向空中D . 小强把掉在地上的羽毛球捡起来2. （2分）下面例子中物体的重力势能变大了的是（）A . 铁球从斜面顶端滚下来B . 骑自行车冲上坡顶C . 飞机在高空水平飞行D . 立在山顶上的石头3. （2分）在“学习机械能及其转化”时，“想想做做”栏目提供了如图所示的情景：用绳子把一个铁锁悬挂起来。
把铁锁拿近自己的鼻子，稳定后松开手。
头保持不动，锁向前摆去又摆回来。
下列说法正确的是（）A . 铁锁在摆动的过程中机械能保持不变B . 铁锁摆动到最低点时动能最小C . 铁锁在下降过程中重力势能转化为动能D . 铁锁在上升过程中重力势能转化为动能4. （2分）两盏不同规格的小灯泡组成的串联电路如图所示．当开关闭合后，下列说法正确的是（）A . 两灯的发光亮度一定相同B . L1烧断了灯丝，L2仍然发光C . L2烧断了灯丝，L1仍然发光D . a、b、c三处的电流一样大5. （2分）关于安全用电，下列说法不正确的是（）A . 使用测电笔辨别火线时，手要接触笔尾的金属电极B . 插座中的两个线头接触会出现短路现象C . 家庭电路中的空气开关跳闸后，直接合上空气开关就可以了D . 家庭电路中，控制各个灯的开关都要安装在火线上6. （2分）(2016·龙东模拟) 在如图所示的实验装置图中，能够说明电能生磁的是（）A .B .C .D .7. （2分） (2018九上·丹徒月考) 如图所示是一种声光控报警器电路，闭合开关S1 和S2 后，出现的现象是（）A . 灯亮，铃不响B . 灯不亮，铃不响C . 灯亮，铃响D . 灯不亮，铃响8. （2分） (2017九上·南山期中) 某同学按图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转.以下判断正确的是（）A . 灯泡被短路B . 灯泡的灯丝断了C . 灯泡与灯座接触不良D . 灯泡的实际功率比额定功率小得多9. （2分）(2018·定兴模拟) 在如图所示的电路中，电源两端的电压保持不变。
北京市东城区2022年九年级上学期《物理》期末试卷与参考答案
北京市东城区2022年九年级上学期《物理》期末试卷与参考答案一、单项选择题下列各小题均有四个选项，其中只有一个选项符合题意。
共24分，每小题2分。
1. 在国际单位制中，电功率的单位是（ ）A. 伏特（V）B. 安培（A）C. 焦耳（J）D. 瓦特（W）【答案】D【详解】A．伏特是电压的基本单位，故A不符合题意；B．安培是电流的基本单位，故B不符合题意；C．焦耳是电能的基本单位，故C不符合题意；D．瓦特是电功率的基本单位，故D符合题意。
故选D。
2. 图所示验电器上标记的各部件中，通常情况属于绝缘体的是（ ）A. 金属球B. 橡胶垫C. 铁制外壳D. 金属箔【答案】B【详解】容易导电的物体叫导体，不容易导电的物体叫绝缘体。
验电器上标记的各部件中金属球、铁制外壳、金属箔都容易导电，属于导体；橡胶垫不容易导电，属于是绝缘体，故B符合题意。
故选B。
3. 下列用电器中利用电流热效应工作的是（ ）A. 电风扇B. 电视机C. 电热水壶D. 笔记本电脑【答案】C【详解】A．电风扇工作时，主要是电能转化为机械能，不是利用电流的热效应，故A不符合题意；B．电视机工作时，主要将电能转化为光能、声能和少部分内能，不是利用电流的热效应，故B不符合题意；C．电热水壶工作时，电能转化为内能，是利用电流的热效应，故C符合题意；D．笔记本电脑工作时，主要将电能转化为光能、声能和少部分内能，不是利用电流的热效应，故D不符合题意。
故选C。
4. 如图所示的四个电路，开关S闭合后，小灯泡L1、L2串联的电路是A. B. C. D.【答案】C【详解】A开关都闭合时，灯泡L1短路电路为L2的基本电路．不符合题意；B. 开关闭合后，两灯都被短路，不符合题意；C、当开关都闭合时，两灯泡首尾相接，因此两灯泡并联连接；D. 当两个开关都闭合时，两灯泡并联．故选C.5. 关于家庭电路和安全用电，下列说法中正确的是（ ）A. 使用试电笔时，手指不能碰到笔尾金属体B. 在未断开电源开关的情况下，可以更换灯泡C. 家庭电路中必须安装保险装置D. 家庭电路中一个开关控制多盏照明灯，则照明灯一定是串联的【答案】C【详解】A．使用试电笔时，手指要接触笔尾金属体，但不能接触笔尖的金属体，如果不小心接触笔尖的金属体会引起触电事故，故A错误；B．更换灯泡时，一定要断开电源开关，否则用电器带电的情况下更换容易引起触电事故，故B错误；C．家庭电路可能因为总功率过大或短路引起电路中电流过大，可能会损坏电路甚至引发火灾，所以一定要安装保险装置，故C正确；D．家庭电路中一个开关控制多盏照明灯，是因为开关在干路上，照明灯的额定电压都是220V，家庭电路的电压也是220V，如果串联导致各串联用电器分压，都达不到220V的额定电压，无法正常工作，所以不能串联使用，有时一盏灯损坏熄灭，其它灯仍能正常发光，也表明不是串联的。
北京市九年级上学期期末物理试卷
北京市九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共18题；共36分)1. （2分）下列关于电功率的几种说法中，正确的是（）A . 额定电压高的用电器比额定电压低的用电器的功率大B . 电阻小的用电器，功率一定大C . 额定电压不同而电阻相同的用电器的额定功率肯定不同D . 额定电压不同而电阻相同的用电器的实际功率肯定相同2. （2分） (2016九上·淮上期中) 关于内能和温度，下列说法正确的是（）A . 0℃的冰块内能为零B . 温度高的物体，内能一定大C . 物体内能增加，温度一定升高D . 物体温度升高时内能增加3. （2分）(2017·道里模拟) 下列说法中正确的是（）A . 空气在流速大的地方压强大，流速小的地方压强小B . 液体表面上的气压越小，沸点越高C . 冬天在火炉旁烤手是通过热传递改变手的内能D . 物体的温度越高，所含的热量越多4. （2分）图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10W。
闭合开关S ，断开开关S1 ，电流表A1和A2的示数之比为3∶1。
当把电流表A1和A2分别换成电压表V1和V2后，若把开关S、S1都闭合，电压表V1的示数为U1 ，电压表V2的示数为U2。
则下列选项正确的是（）A . R1＝10B . R1＝20C . U1∶U2＝3∶4D . U1∶U2＝4∶35. （2分） (2016九下·新化开学考) 以下关于物理知识的几个选项中，正确的是（）A . 电视机的后盖有很多孔是为了防止电流的热效应带来的危害B . 将控制电灯的开关安装在零线与灯之间C . 用水做汽车发动机的冷却液是利用水蒸发吸热D . 冬天手冷向手“哈气”是用做功的方法改变物体的内能6. （2分） (2016九下·建湖开学考) 如图所示，先用导线把电源、灯泡连接起来，再依次把铅笔芯、塑料线、玻璃棒、橡皮等接到M、N之间，其中能使灯泡发光的是（）A . 铅笔芯B . 塑料线C . 玻璃棒D . 橡皮7. （2分）下列关于物理概念的说法中，错误的是（）A . 1kg水在100℃具有的热量比在0℃具有热量多B . 滑动变阻器是靠改变接入电路的电阻线的长度来改变电阻的C . 能量可以从一种形式转移为其他形式，或从一个物体转化到其他物体，但能的总量保持不变D . 在材料和长度相同时，导体的横截面积越大，它的电阻越小8. （2分） (2016九上·莘县期中) 李明同学在一次用3V和15V两个量程的电压表测电压时，电压表的“+”接线柱已接入电路，再用15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（）A . 直接接入c接线柱，然后读数B . 直接接入b接线柱，然后读数C . 断开开关，接入b接线柱，闭合开关后读数D . 断开开关，接入c接线柱，闭合开关后读数9. （2分） (2017九上·天门期中) 举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判.若裁判认定杠铃已被举起，就按一下自己前面的按钮.要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮.以下符合这一要求的电路是（）A .B .C .D .10. （2分）如图（a）所示的电路，闭合电键S后，电压表V和V1表头上的指针指在如图（b）所示的位置上，则V2表的示数（）A . 一定为0.4伏B . 一定为2伏C . 可能为9.2伏D . 可能为6.8伏11. （2分） (2017九上·东营期末) 如图所示电路，电源电压保持不变，闭合开关，滑动变阻器滑片向左移动，电流表的示数将（）A . 甲表示数变大，乙表示数变大B . 甲表示数不变，乙表示数变小C . 甲表示数不变，乙表示数变大D . 甲表示数变小，乙表示数不变12. （2分）(2016·黄石) 如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两只电表中只有一只电表示数变大．则下列判断正确的是（）A . R0短路，电流表示数变大B . R1断路，电压表示数变大C . R1断路，电流表示数变大D . R0短路，电压表示数变大13. （2分）如下图所示，电源电压保持不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共12题；共24分)1. （2分） 5号电池因其体积小、容量适中，因此在小功率电器产品中广泛使用。
某种市售5号电池包装上写有“1.6V2500mAh”字样。
对该电池，下列说法中正确的是（）A . 它能提供的电能约14.4kJB . 它正常工作时的电流是2.5AC . 它提供的最大功率为4WD . 它在电路中是提供电荷量的装置2. （2分） (2019九上·黔南期末) 集成电路是二十世纪最重要的发明之一，现代的收音机、电视机、手机、计算机等设备中部有集成电路．关于集成电路主要是由下列哪一种材料制成（）A . 超导体B . 金属导体C . 半导体D . 绝缘体3. （2分）电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为（）A . 导线的绝缘皮隔热B . 通过导线的电流小于通过电熨斗的电流C . 导线散热比电熨斗快D . 导线的电阻远小于电熨斗电热丝的电阻4. （2分）(2014·来宾) 下列实例符合安全用电原则的是（）A . 在电线上晾衣服B . 雷雨天站在大树下避雨C . 将电冰箱的金属外壳接地D . 用铜线代替保险丝更安全5. （2分）(2017·禹州模拟) 某种电脑键盘清洁器有两个开关，开关S1至控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，如图所示的四个电路中，符合上述要求的是（）A .B .C .D .6. （2分） (2018九上·荔湾期末) 在探究串联电路电压规律的实验中，连接好如图所示电路，闭合开关，L1和L2都不亮，电压表示数为0，则可能的原因是（）A . L1短路B . L2短路C . L1断路D . L2断路7. （2分） (2017九上·江汉期中) 在探究串联电路电压特点时，某同学连接的电路如图所示，对于实验过程中出现的现象及分析，下列判断正确的是（）A . 开关闭合后，若灯泡不亮，亮，一定是灯丝断了B . 如果只有灯泡断路，则开关闭合后电压表示数一定为零C . 如果只有灯泡断路，则开关闭合后电压表示数一定为零D . 开关闭合后，如果电压表示数为零，灯泡一定不发光8. （2分）(2018·平邑模拟) 如图所示，电源电压不变，当滑动变阻器的滑片向b端移动的过程中，下列说法正确的是（）A . 电流表的示数变大B . 小灯泡的亮度不变C . 电压表的示数变大D . 电路中的总功率不变9. （2分）(2018·绵阳模拟) 下列说法正确的是（）A . 磁场由无数条磁感线组成的，磁感线是真实存在的B . 在地磁场作用下能自由转动的小磁针，静止时N极指向北方C . 要使通电螺线管的磁性减弱，可以在螺线管中插入铁芯D . 奥斯特实验表明，铜导线可以被磁化10. （2分） (2018九下·丹东月考) 如图小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿电笔测试如图中的a、b、c、d四点时，只有b点不发光．请你帮他分析发生的故障是（）A . 火线与零线短路B . 电灯的灯丝断了C . a、d之间某处短路D . b、d之间某处断路11. （2分）(2017·安徽模拟) 利用伏安法测电阻的部分电路如图，关于测量误差和产生原因，说法正确的是（）A . 测量值偏大，是由于电流表有内阻B . 测量值偏大，是由于电压表有内阻C . 测量值偏小，是由于电流表有内阻D . 测量值偏小，是由于电压表有内阻12. （2分）在如图所示的电路中，甲、乙两电表可能同是电流表，也可能同是电压表。
已知当开关S断开时，两灯均发光，此时甲、乙两电表的示数之比为2：3。
若将甲、乙两电表同时换成另一种电表，开关S闭合后两灯仍均发光，则此时甲、乙两电表的示数之比及灯泡L1和L2消耗的功率之比分别为（不计温度对灯丝电阻的影响）（）A . 3：1，2：1B . 3：1，3：1C . 1：3，1：3D . 1：3，3：2二、填空题 (共10题；共24分)13. （5分）如图所示，A、B两个接线柱间是一段保险丝，C、D两个接线柱间是一段铜丝，移动变阻器的滑片，当电流逐渐增大时，________熔断，而________不熔断，这说明________（填“能”或“不能”）用铜丝替代保险丝．某同学把铜丝换成了较粗的保险丝，当移动变阻器的滑片，电流逐渐增大时，粗保险丝________（填“会”或“不会”）熔断，这说明________（填“能”或“不能”）用粗保险丝替代细的保险丝．14. （2分）电炉丝热得发红，而跟它串联的导线却几乎不发热，这是因为通过它们的电流________ （填“相等”或“不相等”），而导线的电阻比电炉丝的电阻________ （填“小”或“大”）得多．15. （2分）(2019·吉林模拟) 如图，磁悬浮列车中的电铁是利用了电流的________工作的，在封闭的车厢内吸烟，车厢内的报警装置会感应到烟雾并发出警报声，这说明分子在________．16. （2分）(2018·德州) 小刚早上8：00出门前查看了他家的电能表示数如图甲所示，然后关闭家中其它用电器，只让电冰箱工作。
下午18：00回家后再次查看电能表，显示的数字如图乙所示。
则小刚家的电冰箱在这段时间内消耗的电能为________kW·h，电冰箱的实际电功率为________W。
17. （1分） (2018九上·大兴期末) 根据如图所示线圈缠绕方式和电流方向，判断通电螺丝管的右端是________（选填“ ”或“ ”）极．18. （2分）(2018·黑龙江模拟) 如图所示,在电磁铁的正上方用弹簧挂一条形磁铁。
当开关闭合后,条形磁铁与电磁铁的相互作用为________(填“吸引”或“排斥”) 。
当滑片P 从b 端到a 端的滑动过程中,弹簧的长度会变 ________(填“长” 或“短”)19. （2分）如图所示的电路中，开关闭合后，滑动变阻器的滑片从左向右滑动过程中，灯泡的亮度将________（填“变亮”或“变暗”），电压表示数将________（填“增大”或“减小”）20. （3分）(2016·普陀模拟) 10秒内通过某导体横截面的电荷量为3库，通过该导体的电流为________安；该导体两端的电阻为12欧，它的两端的电压为________伏．若将该导体两端的电压增大为原来的两倍，它所消耗的电功率为________瓦．21. （2分） (2019九上·铜仁月考) 将阻值为R甲＝40Ω和R乙＝10Ω的两个电阻串联后接在电源上，相同时间内，两电阻中产生热量较多的是________。
若将两电阻并联后接在4V的电源上，1min内两电阻产生的总热量为________J。
22. （3分） (2019九上·景县月考) 如图所示是电阻甲和乙的U-I图像，当乙两端电压为2V时，R乙=________Ω，甲、乙串联在电路中，当电路电流为0.2A时，电路总功率为________W，甲、乙并联在电路中，当电源电压为________V时，电路总功率为1.2W三、作图题 (共3题；共25分)23. （15分）(2016·溧水模拟) 按要求作图：（1）如图甲所示，一束光从水中斜射向水面，画出这条入射光线的反射与折射光线．（2）如图乙所示，小华站在自动扶梯上沿图示方向匀速上升，画出她受力的示意图．（3）如图丙所示，一开关控制三线插座，用笔划线代替导线将电路连接正确．24. （5分） (2017九上·盐都月考) 在图中的○里填上适当的电表符号，使之成为正确的电路图．25. （5分） (2018·南充) 如图所示，根据通电螺线管的“S、N”极，判断并标出电源“+、-”极和静止的小磁针的“S、N”四、计算题 (共2题；共17分)26. （15分） (2018九上·安达期末) 小明家新买了一把电热水壶，他把20℃的冷水倒入壶中，然后把家中的其它用电器都与电源断开，仅让电热水壶工作，在1标准大气压下5min内将这壶水烧开，他观察到如图所示的电能表转盘转了70转．已知水的比热容C水=4.2×103J/（kg•℃）．请你计算该过程：（1）消耗的电能；（2）电热水壶的电功率；（3）如果电热水壶的热效率是80%，则壶中水的质量．27. （2分） (2018九上·扬州期末) 某同学利用热敏电阻为家中灯暖型“浴霸”（用电灯取暖的用电器）设计了一个温度可自动控制的装置，如图甲所示．“控制电路”中的热敏电阻R1的阻值随温度变化的曲线如图乙所示．电磁铁线圈可看成阻值为20Ω的纯电阻R0，“浴霸”共安装有2盏标有“220V，440W”的灯泡，当电磁铁线圈中电流大于或等于50mA时，继电器的衔铁被吸合，使“浴霸”电路断开；当线圈中的电流小于或等于40mA时，继电器的衔铁被释放，使“浴霸”电路闭合．求:（1）若浴室中的温度不得超过40℃，则控制电路的电源电压U1最小值是多少？________（2）若电源U1电压恒定为12V，则将此装置放在浴室内，浴室内温度可控制在多大范围内________？五、实验题 (共4题；共22分)28. （11分） (2018九上·武汉期中) 李亮用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中。
（1）在丙图中，用笔线代替导线，将电压表正确连入电路；（2）实验中，他所选择的变阻器是（选填序号）；A . 10Ω 0.5AB . 20Ω 1AC . 50Ω 2A（3）按设计的实验步骤，现在把电路中15Ω的定值电阻取下，再换接上10Ω的定值电阻进行实验。
实验过程请你来帮忙完成：替换电阻以后，若直接闭合开关，将会观察到电压表示数________2V（填“大于”、“等于”、“小于”）。
接下来的操作是________。
（4）乙图中阴影部分面积表示的物理量是________；（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是________。
29. （2分） (2018九上·潘集模拟) 为研究通电导体产生热量的多少与电阻的关系，小明找来了如图所示的实验器材，其中A、B两个相同的瓶内分别装有质量和初温都相同的煤油，将选择好的铜丝和镍铬合金丝浸没在煤油中，两根温度计分别测量两瓶中煤油的温度．（1）实验时，将铜丝和镍铬合金丝串联接人电路中，这是为了控制________相同；（2）绐图中的装置通电一段时间后，切断电源．根据铜丝和镍铬合金丝的电阻大小以及观察到的________，可得通电导体产生热量的多少与电阻的关系．30. （4分）(2019·海珠模拟) 如图1所示，是研究“磁场对通电导体的作用”的实验．（1）开关闭合后，通电导体a从静止向右运动．这说明磁场对通电导体有________的作用．（2）仅把磁体左右换位，如图2所示．开关闭合后，通电导体a是否会向右运动？答:________．原因是________．（3）若要研究“通电导体的受力方向与电流方向的关系”，应把图1的电路如何改装?答:________．31. （5分）(2019·长春模拟) 小明在“测小灯泡的电功率”的实验中，正确连接如图所示电路。
