18.圆角矩形、连接符以及其他图形等2
CAD制图员四级技能鉴定理论考试习题
一、单项选择题1．职业道德是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范，以及与之相应的(B)、情操和品质。
A、企业标准B、道德观念C、公司规定D、工作要求2．(B)是社会道德的重要组成部分，是社会道德原则和规范在职业活动中的具体化。
A、人生价值B、职业道德C、社会活动D、职业活动3．职业道德主要概括本职业的职业业务和(D)，反映本职业的特殊利益和要求。
A、职业分工B、人才分类C、职业文化D、职业职责4．(C)就是要做到自己绘制的每一张图纸都能符合图样的规定和产品的要求，为生产提供可靠的依据。
A、爱岗敬业B、注重信誉C、讲究质量D、积极进取5．(A)是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。
A、基本素质B、讲究公德C、职业道德D、个人信誉6．制图国家标准规定，图纸优先选用的(A)代号为5种。
A、基本幅面B、图框格式C、图线线型D、字体高度7．图纸中字体的(A)一般为字体高度的倍。
A、宽度B、高度C、角度D、斜度8．图纸中斜体字字头向右倾斜，与(B)成75°角。
A、竖直方向B、水平基准线C、图纸左端D、图框右侧9．机械图样中常用的图线线型有粗实线、(A)、虚线、波浪线等。
A、细实线B、边框线C、轮廓线D、轨迹线10．两段点画线相交处应是(A)。
A、线段交点B、间隙交点C、空白点D、任意点11．图样上标注的尺寸，一般应由尺寸界线、(D)、尺寸数字组成。
A、尺寸线B、尺寸箭头C、尺寸箭头及其终端D、尺寸线及其终端12．尺寸线终端形式有箭头和( D)两种形式。
A、圆点B、圆圈C、直线D、斜线13．下列叙述错误的是(C)。
A、图形的轮廓线可作尺寸界线B、图形的轴线可作尺寸界线C、图形的剖面线可作尺寸界线D、图形的对称中心线可作尺寸界线14．当标注(B)尺寸时，尺寸线必须与所注的线段平行。
A、角度B、线性C、直径D、半径15．图样中尺寸数字不可被任何图线所通过，当不可避免时，必须把(C)断开。

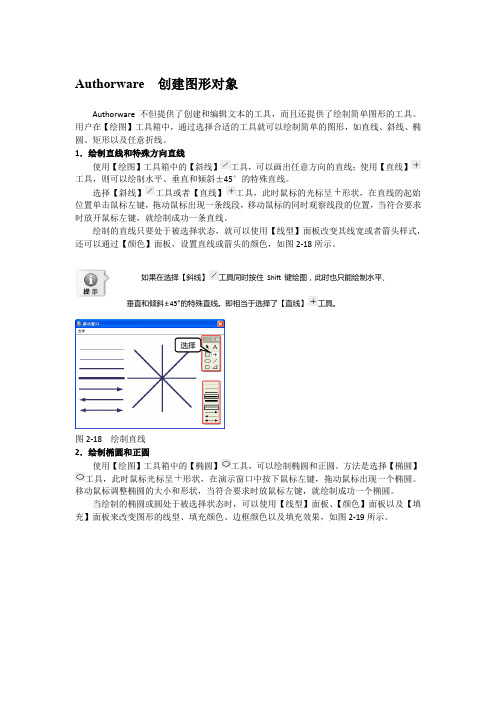

Authorware 创建图形对象
Authorware 创建图形对象Authorware不但提供了创建和编辑文本的工具，而且还提供了绘制简单图形的工具。
用户在【绘图】工具箱中，通过选择合适的工具就可以绘制简单的图形，如直线、斜线、椭圆、矩形以及任意折线。
1．绘制直线和特殊方向直线使用【绘图】工具箱中的【斜线】工具，可以画出任意方向的直线；使用【直线】工具，则可以绘制水平、垂直和倾斜±45°的特殊直线。
选择【斜线】工具或者【直线】工具，此时鼠标的光标呈形状，在直线的起始位置单击鼠标左键，拖动鼠标出现一条线段，移动鼠标的同时观察线段的位置，当符合要求时放开鼠标左键，就绘制成功一条直线。
绘制的直线只要处于被选择状态，就可以使用【线型】面板改变其线宽或者箭头样式，还可以通过【颜色】面板，设置直线或箭头的颜色，如图2-18所示。
如果在选择【斜线】工具同时按住Shift键绘图，此时也只能绘制水平、垂直和倾斜〒45°的特殊直线。
即相当于选择了【直线】工具。
选择图2-18 绘制直线2．绘制椭圆和正圆使用【绘图】工具箱中的【椭圆】工具，可以绘制椭圆和正圆。
方法是选择【椭圆】工具，此时鼠标光标呈形状，在演示窗口中按下鼠标左键，拖动鼠标出现一个椭圆。
移动鼠标调整椭圆的大小和形状，当符合要求时放鼠标左键，就绘制成功一个椭圆。
当绘制的椭圆或圆处于被选择状态时，可以使用【线型】面板、【颜色】面板以及【填充】面板来改变图形的线型、填充颜色、边框颜色以及填充效果，如图2-19所示。
选择图2-19 绘制圆使用【椭圆】工具绘制椭圆的同时按住Shift 键，通过拖动鼠标可以绘制正圆。
3．绘制矩形和正方形使用【绘图】工具箱中的【矩形】工具，可以绘制矩形和正方形。
方法是选择【矩形】工具，此时鼠标光标呈形状，在矩形一角的位置按下鼠标左键，拖动鼠标出现一个矩形，移动鼠标的同时观察矩形的形状，当符合要求时放开鼠标左键，就绘制成功一个矩形。
绘制的矩形或正方形处于被选择状态时，可以使用【线型】面板、【颜色】面板以及【填充】面板来改变他们的线型、颜色以及填充效果，如图2-20所示。
“计算机绘图”复习题(含答案)-将某一图层锁定则该图层什么

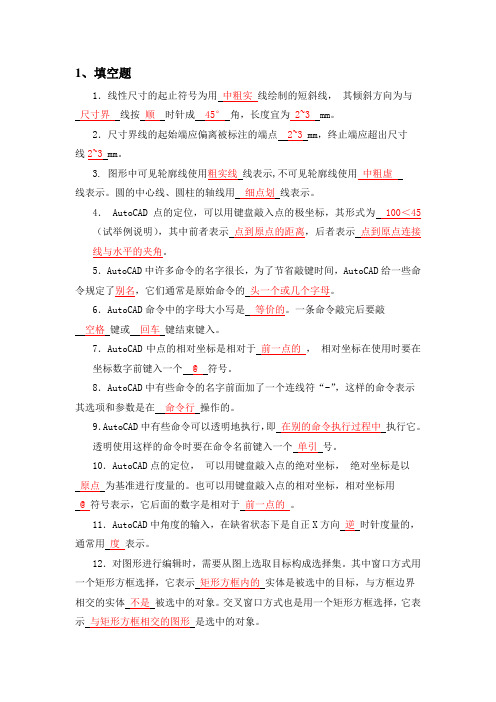

1、填空题 1．线性尺寸的起止符号为用 中粗实 线绘制的短斜线， 其倾斜方向为与 尺寸界 线按 顺 时针成 45° 角，长度宜为 2~3 mm。 2．尺寸界线的起始端应偏离被标注的端点 2~3 mm，终止端应超出尺寸 线2~3 mm。 3. 图形中可见轮廓线使用粗实线 线表示,不可见轮廓线使用 中粗虚 线表示。圆的中心线、圆柱的轴线用 细点划 线表示。 4． AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为 100＜45 （试举例说明），其中前者表示 点到原点的距离，后者表示 点到原点连接线与水平的夹角。 5．AutoCAD中许多命令的名字很长，为了节省敲键时间，AutoCAD给一些命 令规定了别名，它们通常是原始命令的 头一个或几个字母。 6．AutoCAD命令中的字母大小写是 等价的。一条命令敲完后要敲 空格 键或 回车 键结束键入。 7．AutoCAD中点的相对坐标是相对于 前一点的 ， 相对坐标在使用时要在坐标数字前键入一个 @ 符号。 8．AutoCAD中有些命令的名字前面加了一个连线符“-”，这样的命令表示 其选项和参数是在 命令行 操作的。 9．AutoCAD中有些命令可以透明地执行，即 在别的命令执行过程中 执行它。透明使用这样的命令时要在命令名前键入一个 单引 号。 10．AutoCAD点的定位， 可以用键盘敲入点的绝对坐标， 绝对坐标是以 原点 为基准进行度量的。也可以用键盘敲入点的相对坐标，相对坐标用 @ 符号表示，它后面的数字是相对于 前一点的 。 11．AutoCAD中角度的输入，在缺省状态下是自正X方向 逆 时针度量的， 通常用 度 表示。 12．对图形进行编辑时，需要从图上选取目标构成选择集。其中窗口方式用 一个矩形方框选择，它表示 矩形方框内的 实体是被选中的目标，与方框边界 相交的实体 不是 被选中的对象。交叉窗口方式也是用一个矩形方框选择，它表示 与矩形方框相交的图形 是选中的对象。 13．夹点是布局在实体上的控制点，这些点以 小方格 的形式显示出来， 当夹点出现后可以直接对实体进行 拉伸 、 平移 、 旋转 、 镜像 等操作。 14．AutoCAD中图层可以想像成 没有厚度的透明图片。通常把一幅图 的 不同颜色线型和内容的图形画在不同的图层上，而完整的图形则是所有图层的叠加 。各个图层具有统一的坐标系、绘图界限和显示时的缩放倍数。 15．一个图层可以是不可见的。不可见的图层不能 、 和 。 16．一个图层可以被锁定，锁定了的图层仍然 ，但不能 。 17．一个图层可以被冻结，冻结了的图层除不能 、 和 外，也不 。 18．下列图标各表示什么坐标系统？
重庆2020制图分类考试试题
重庆2020制图分类考试试题（本题30分）一、判断题1、AutoCAD 2008的命令和系统变量区分大小写。
（）2、在AutoCAD 中，只能建立有限多个图层。
（）3、关闭图层后，图层不可见，该层上的实体不能在屏幕上显示或由绘图仪输出。
（）4、图层上锁后，用户只能观察该层上的实体，不能对其进行编辑和修改，但实体仍可以显示和输出。
（）5、用户可以像创建直线、圆和圆弧那样创建点，它同样具有各种实体属性。
（）6、可以从Excel 中复制表格数据并将其作为AutoCAD 实体粘贴到图形中。
（）7、使用拾取框一次可选择一个实体。
（）8、在AutoCAD 中，用Erase 命令删除实体后，这些实体只是临时性地被删除。
只要不退出当前图形和没有存盘，用户还可以用Oops 或Undo 命令将删除的实体恢复。
（）9、使用Trim 命令可以修剪尺寸标注线，并可以自动更新尺寸标注文本，但尺寸标注不能作为剪切边界。
（）10、Stretch 命令可拉伸实体，也可移动实体。
（）11、Offset 命令和其他的编辑命令不同，只能用直接拾取的方式一次选择一个实体进行偏移复制。
（）12、使用特性复制命令选择目标实体时，只能使用窗口选择方式。
（）13、偏移操作只是绘制已有直线的平行线。
（）14、对图形的缩放操作，不会改变图形的绝对大小，仅改变图形的显示范围。
（）15、在插入时，块可以缩放或旋转。
（）16、一个已存在的块不能被重新定义。
（）17、在创建单行文字时，AutoCAD 不允许用户设置文字的对正方式。
（）18、创建多行文字时，用户是在命令行中输入文字的。
（）19、在编辑多行文字时，文字的行距是不可改变的。
（）20、在AutoCAD 中，用户可以在当前图形上快速查找指定的文字。
（）21、当发现图形中的文字存在错误时，用户只能将该文字删除，而不能对其进行修改。
（）22、在AutoCAD 中，尺寸数字、尺寸线、尺寸界线、尺寸箭头默认为是相互独立的对象。
