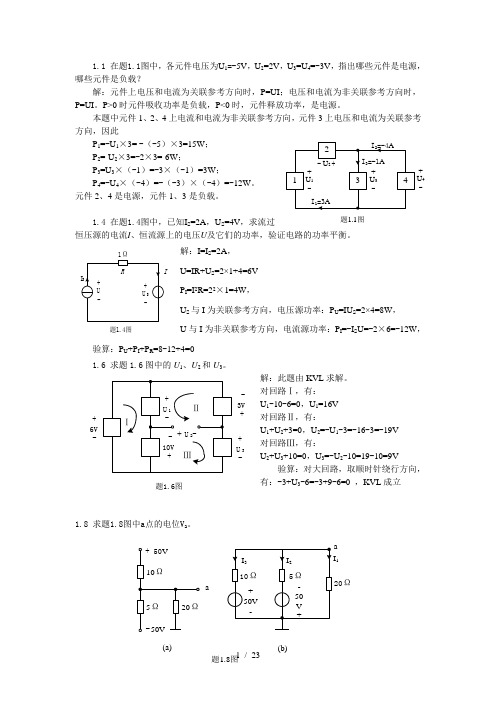

1.1 在题1.1图中，各元件电压为U 1=-5V ，U 2=2V ，U 3=U 4=-3V ，指出哪些元件是电源，哪些元件是负载？解：元件上电压和电流为关联参考方向时，P=UI ；电压和电流为非关联参考方向时，P=UI 。
P>0时元件吸收功率是负载，P<0时，元件释放功率，是电源。
本题中元件1、2、4上电流和电流为非关联参考方向，元件3上电压和电流为关联参考方向，因此P 1=-U 1×3= -（-5）×3=15W ； P 2=-U 2×3=-2×3=-6W ； P 3=U 3×（-1）=-3×（-1）=3W ； P 4=-U 4×（-4）=-（-3）×（-4）=-12W 。
元件2、4是电源，元件1、3是负载。
1.4 在题1.4图中，已知I S =2A ，U S =4V ，求流过恒压源的电流I 、恒流源上的电压U 及它们的功率，验证电路的功率平衡。
解：I=I S =2A ，U=IR+U S =2×1+4=6V P I =I 2R=22×1=4W ，U S 与I 为关联参考方向，电压源功率：P U =IU S =2×4=8W ， U 与I 为非关联参考方向，电流源功率：P I =-I S U=-2×6=-12W ，验算：P U +P I +P R =8-12+4=01.6 求题1.6图中的U 1、U 2和U 3。
解：此题由KVL 求解。
对回路Ⅰ，有： U 1-10-6=0，U 1=16V 对回路Ⅱ，有：U 1+U 2+3=0，U 2=-U 1-3=-16-3=-19V 对回路Ⅲ，有：U 2+U 3+10=0，U 3=-U 2-10=19-10=9V验算：对大回路，取顺时针绕行方向，有：-3+U 3-6=-3+9-6=0 ，KVL 成立1.8 求题1.8图中a 点的电位V a 。
模拟电子技术基础学习指导与习题解答（谢红主编）第三章思考题与习题解答
模拟电⼦技术基础学习指导与习题解答（谢红主编）第三章思考题与习题解答第三章思考题与习题解答3-1 选择填空(只填a 、b 、c 、d)(1)直接耦合放⼤电路能放⼤，阻容耦合放⼤电路能放⼤。
(a.直流信号，b.交流信号，c.交、直流信号)(2)阻容耦合与直接耦合的多级放⼤电路之间的主要不同点是。
(a.所放⼤的信号不同，b.交流通路不同，c.直流通路不同)(3)因为阻容耦合电路 (a1.各级Q 点互相独⽴，b1.Q 点互相影响，c1.各级Au 互不影响，d1.Au 互相影响)，所以这类电路 (a2.温漂⼩,b2.能放⼤直流信号，c2.放⼤倍数稳定)，但是 (a3.温漂⼤，b3.不能放⼤直流信号，c3.放⼤倍数不稳定)。
⽬的复习概念。
解 (1)a 、b 、c ，b 。
(2)a 、c 。
(3)a1，a2，b3。
3-2 如图题3-2所⽰两级阻容耦合放⼤电路中，三极管的β均为100，be1 5.3k Ωr =，be26k Ωr =,S 20k ΩR =,b 1.5M ΩR =,e17.5k ΩR =，b2130k ΩR =，b2291k ΩR =，e2 5.1k ΩR =,c212k ΩR =,1310µF C C ==，230µF C =，e 50µF C =，C C V =12 V 。
图题3-2(a)放⼤电路；(b)等效电路(答案)(1)求i r 和o r ;(2)分别求出当L R =∞和L 3.6k ΩR =时的S u A 。
⽬的练习画两级放⼤电路的微变等效电路，并利⽤等效电路求电路的交流参数。
分析第⼀级是共集电路，第⼆级是分压供偏式⼯作点稳定的典型电路，1V 、2V 均为NPN 管。
解 (1)求交流参数之前先画出两级放⼤电路的微变等效电路如图题3-2(b)所⽰。
注意图中各级电流⽅向及电压极性均为实际。
第⼀级中b1I 的⽅向受输⼊信号i U 极性的控制，⽽与1V 的导电类型(NPN 还是PNP)⽆关，i U 上正下负，因此b1I 向⾥流，输出电压o1U 与i U 极性相同；第⼆级中b 2I 的⽅向受o1U 极性的控制，o1U 上正下负，因此b 2I 向⾥流，也与2V 的导电类型⽆关，或者根据c1I 的⽅向(由1c 流向1e )也能确定b 2I 的⽅向是向⾥流。
模拟电子技术基本练习题(解)
电子技术基础（模拟部分）综合练习题2010-12-12一．填空题：（将正确答案填入空白中）1．N型半导体是在本征半导体中掺入3价元素，其多数载流子是电子，少数载流子是空穴。
P型半导体是在本征半导体中掺入5价元素，其多数载流子是空穴，少数载流子是电子。
2．为使三极管能有效地有放大作用，要求三极管的发射区掺杂浓度最高；基区宽度最薄；集电结结面积最大。
3．三极管工作在放大区时，发射结要正向偏置，集电结反向偏置，工作在饱和区时，发射结要正向偏置，集电结正向偏置，工作在截止区时，发射结要反向偏置，集电结反向偏置。
4．工作在放大状态的三极管，流过发射结的电流主要是扩散电流，流过集电结的电流主要是漂移电流。
5．某三极管，其α=0.98，当发射极电流为2mA，其基极电流为0.04mA，该管的β值为49。
6．某三极管，其β=100，当集电极极电流为5mA，其基极电流为0.05mA，该管的α值为0.99。
7．某三极管工作在放大区时，当I B从20µA增大到40µA，I C从1mA变成2mA。
则该管的β约为 50。
8.半导体三极管通过基极电流控制输出电流，所以它属于电流控制器件。
其输入电阻较低；场效应管通过栅极电压控制输出电流，所以它属于电压控制器件。
其输入电阻很高。
9.晶体管的三个工作区是放大区，截止区，饱和区。
场效应的三个工作区是可变电阻区，饱和区，截止区。
10．场效应管又称单极型管，是因为只有一种载流子参与导电；半导体三极管又称双极型管，是因为有两种载流子参与导电。
11．串联式直流稳压电源是由组成取样电路；比较放大器；基准电压和调整管。
12．集成运算放大器的内部电路是由偏置电路, 中间放大器, 输入级和输出级四部分组成。
13．在一个三级放大电路中，已知A v1=20；A v2=-100；Av3=1，则可知这三级放大电路中A1是共基极组态；A2是共射极组态；A3是共集电极组态。
14．正弦波振荡电路一般是由如下四部分组成放大器；反馈网络；稳幅电路和选频网络。
模拟电子技术第五版基础习题与解答
模拟电子技术第五版基础习题与解答在电子技术的学习中，模拟电子技术无疑是一座重要的基石。
而对于学习模拟电子技术的同学来说，通过基础习题的练习和正确的解答来加深对知识的理解和掌握是至关重要的。
首先，让我们来谈谈模拟电子技术的一些基本概念。
模拟电子技术主要研究的是连续变化的电信号，例如电压和电流。
它涉及到半导体器件，如二极管、三极管等，以及由这些器件组成的各种电路，如放大器、滤波器、振荡器等。
在基础习题中，经常会出现关于二极管的问题。
二极管是一种最简单的半导体器件，但它的特性却非常重要。
例如，会让我们计算二极管在不同的电路中的导通和截止状态，或者分析其在整流电路中的作用。
就拿一个简单的二极管整流电路来说，假设输入是一个正弦交流电压，我们需要判断在正半周和负半周二极管的导通情况，从而得出输出电压的波形。
在正半周，二极管导通，电流可以通过；在负半周，二极管截止，没有电流流过。
通过这样的分析，我们就能理解二极管是如何将交流信号转换为直流信号的。
三极管也是模拟电子技术中的核心器件之一。
习题中可能会涉及三极管的放大作用、输入输出特性曲线的理解，以及三极管组成的共射、共集、共基三种基本放大电路的分析。
比如说，在共射放大电路中，我们要考虑三极管的静态工作点设置是否合适，以及输入信号在不同频率下的放大情况。
这就需要我们熟练掌握三极管的工作原理和相关的电路分析方法。
还有一类常见的习题是关于集成运算放大器的。
集成运算放大器具有高增益、高输入阻抗和低输出阻抗等特点，广泛应用于各种模拟电路中。
在习题中，可能会让我们设计一个基于集成运算放大器的加法器、减法器或者积分器、微分器等。
要完成这些设计，就必须清楚集成运算放大器的“虚短”和“虚断”概念，以及各种运算电路的基本结构和工作原理。
再来说说滤波器，这也是模拟电子技术中的重要内容。
滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
习题可能会要求我们根据给定的技术指标，设计相应的滤波器电路，并计算其参数。
模拟电子技术教程习题答案
模拟电子技术教程习题答案Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】第6章习题答案1. 概念题：（1）由运放组成的负反馈电路一般都引入深度负反馈，电路均可利用虚短路和虚断路的概念来求解其运算关系。
（2）反相比例运算电路的输入阻抗小，同相比例运算电路的输入阻抗大，但会引入了共模干扰。
（3）如果要用单个运放实现：A＝－10的放大电路，应选用 A 运算电路；将u正弦波信号移相＋90O，应选用 D 运算电路；对正弦波信号进行二倍频，应选用F 运算电路；将某信号叠加上一个直流量，应选用 E 运算电路；将方波信号转换成三角波信号，应选用 C 运算电路；将方波电压转换成尖顶波信号，应选用 D 运算电路。
A. 反相比例B. 同相比例C. 积分D. 微分E. 加法 F. 乘方（4）已知输入信号幅值为1mV，频率为10kHz～12kHz，信号中有较大的干扰，应设置前置放大电路及带通滤波电路进行预处理。
（5）在隔离放大器的输入端和输出端之间加100V的电压会击穿放大器吗（不会）加1000V的交流电压呢（不会）（6）有源滤波器适合于电源滤波吗（不适用）这是因为有源滤波器不能通过太大的电流或太高的电压。
（7）正弦波发生电路中，输出端的晶体管一定工作在放大区吗（一定）矩形波发生电路中，输出端的晶体管一定工作在放大区吗（不一定）（8）作为比较器应用的运放，运放一般都工作在非线性区，施密特比较器中引入了正反馈，和基本比较器相比，施密特比较器有速度快和抗干扰性强的特点。
（9）正弦波发生电路的平衡条件与放大器自激的平衡条件不同，是因为反馈耦合端的极性不同，RC正弦波振荡器频率不可能太高，其原因是在高频时晶体管元件的结电容会起作用。
（10）非正弦波发生器离不开比较器和延时两个环节。
（11）当信号频率等于石英晶体的串联谐振或并联谐振频率时，石英晶体呈阻性；当信号频率在石英晶体的串联谐振频率和并联谐振频率之间时，石英晶体呈感性；其余情况下石英晶体呈容性。
《模拟电子技术基础》习题参考答案
《模拟电子技术基础》习题及参考答案一、填空题：1.半导体中有自由电子和空穴两种载流子参与导电。
2.半导体中由漂移形成的电流是反向电流，它由少数载流子形成，其大小决定于温度，而与外电场无关。
3.PN结的P型侧接高电位，N型侧接低电位称为正向偏置（正偏），反之称为反向偏置（反偏）。
4.PN结最重要的特性是单向导电性，它是一切半导体器件的基础。
在NPN型三极管中，掺杂浓度最大的是发射区。
5.晶体三极管因偏置条件不同，有放大、截止、饱和三种工作状态。
6.晶体三极管的集电极电流Ic=βI B所以它是电流控制元件。
7.工作在放大区的晶体管，当IB 从10μA增大到20μA，IC从1mA增大到2mA，它的β为100，α为1。
8.通常晶体管静态工作点选得偏高或偏低时，就有可能使放大器的工作状态进入饱和区或截止区，而使输出信号的波形产生失真。
9.测得某正常线性放大电路中晶体管三个管脚x、y、z对地的静态电压分别为6.7伏、2.4伏、1.7伏，则可判断出x、y、z分别为三极管的集电（C）极、基（B）极、发射(E)极。
10.一只晶体管在放大电路中，用万用表测出管脚对地电压分别是：A脚为12伏，B脚为11.7伏，C脚为6伏，则该管为PNP型锗管，A为发射(E)极，B为基（B）极，C为集电（C）极。
11.稳压二极管工作在反向击穿区，主要用途是稳压。
12.稳压二极管稳压时是处于反向偏置状态，而二极管导通时是处于正向偏置状态。
13.晶体管电流放大系数是频率的函数，随着频率的升高而下降。
共基极电路比共射极电路高频特性好。
14.场效应管的输出特性曲线可分为三个区：分别是可变电阻区、恒流区、击穿区。
15.电子线路中常用的耦合方式有直接耦合和电容耦合。
16.通常把与信号源相连接的第一级放大电路称为输入级，与负载相连接的末级放大电路称为输出级，它们之间的放大电路称为中间级。
17.某放大电路空载输出电压为4V，接入3KΩ负载后，输出电压变为3V，该放大电路的输出电阻为1KΩ。
经典模拟电子技术基础知识总结习题(选择,填空,解答题)
第一章 半导体二极管及其应用电路 第六章 运放应用电路
第二章
半导体三极管及其放大电路
第七章
功率放大电路
第三章
场效应晶体管及其放大电路
第八章
波形发生和变换电路
第四章
集成运算放大器
第九章
直流稳压电源
第五章
负反馈放大电路
第十一章～第二十一章
应用篇
第一章 半导体二极管及其应用电路
一、填空： 绝缘体 之间的物 导体 和_______ 1．半导体是导电能力介于_______ 质。 掺杂 特性，制成杂质半导体；利 2．利用半导体的_______ 光敏 特性,制成光敏电阻，利用半 用半导体的_______ 热敏 特性,制成热敏电阻。 导体的_______ 导通 ，加反向电压时 3．PN结加正向电压时_______ 截止 ，这种特性称为PN结的 单向导电 _______ _______ 特性。
饱和 8.当三极管工作在＿＿＿＿区时， UCE ≈0。发射极 正向 正向 ＿＿＿＿偏置，集电极＿＿＿＿偏置。 9.当NPN硅管处在放大状态时，在三个电极电位中， 集电 发射 以＿＿＿＿极的电位最高，＿＿＿＿极电位最低， 基 发射 ＿＿＿＿极和＿＿＿＿极电位差等于＿＿＿＿。 0.7V 10.当 PNP锗管处在放大状态时，在三个电极电位中， 以＿＿＿＿极的电位最高，＿＿＿＿极电位最低， 发射 集电 UBE等于＿＿＿＿。 -0.3V 三个电极的电位分别为 11.晶体三极管放大电路中 ,试判断三极管的 V ,V2 1.2V ,V3 1.5V 类型是 ＿＿＿＿，材料是＿＿＿＿。 1 4V 锗 PNP
T 10．单相桥式整流电容滤波电路，当满足 RLC （3～5） 2 时，负载电阻上的平均电压为_______。 A.1.1U2 B. 0.9U2 C. 1.2 U2 D. 0.45U2
《模拟电子技术基础》典型习题解答
《模拟电⼦技术基础》典型习题解答《模拟电⼦技术基础》典型习题解答模拟电⼦技术基础习题与解答1章绪论1.2.1在某放⼤电路输⼊端测量到输⼊正弦信号电流和电压的峰－峰值分别为5A µ和5 mV 。
输出端接2k Ω电阻负载，测量到正弦电压信号峰－峰值为1V 。
试计算该放⼤电路的电压增益V A 、电流增益IA 、功率增益P A ，并分别换算成dB 数表⽰。
解：（1）电压增益20010513=?==-iO V V V A )(46200lg 20)(dB dB A V ==∴（2）电流增益 100105102/1/63=??===-iLO iO I I R V I I A )(40100lg 20)(dB dB A I ==∴（3）功率增益20000=?=I V P A A A )(43102lg 104dB A P =?=∴1.2.4 某放⼤器输⼊电阻,10Ω=k R i 如果⽤A µ1电流源驱动，放⼤电路短路输出电流为10,mA 开路输出电压为10V 。
求放⼤电路接Ωk 4负载电阻时的电压增益V A 、电流增益I A 、功率增益P A ，并分别转换成dB 数表⽰。
解：Ω=?==-k I V R OsOO O 11010103100010101064=?===-ii OO iOO VO I R V V V A)(62106.1lg 10)(106.12000800)(662000lg 20)(200010)14(101010101010)(58800lg 20)(80010)14(1041066334463333dB dB A A A A dB dB A R R R A I I A I I A dB dB A R R R A V V A P I V P V LO O ISiO V iOS IS V OL L VOiO V =?=?=?=====?+?=+===?=====?+??=+==∴--功率增益电流增益⽽电压增益第⼀章半导体器件的基础知识1.2 电路如图P1.2（a ）所⽰，其输⼊电压u I1和u I2的波形如图（b ）所⽰，⼆极管导通电压U D ＝0.7V 。
模电试题及答案(大学期末考试题)
《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（），反偏时（），所以PN结具有（）导电性。
2、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。
3、所谓理想二极管，就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（），等效成断开；4、三极管是（）控制元件，场效应管是（）控制元件。
5、三极管具有放大作用外部电压条件是发射结（），集电结（）。
6、当温度升高时，晶体三极管集电极电流Ic（），发射结压降（）。
7、三极管放大电路共有三种组态分别是（）、（）、（）放大电路。
8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。
9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（ 1/ F ）。
10、带有负反馈放大电路的频带宽度BWF=（ 1+AF ）BW，其中BW=（ fH –fL ），（ 1+AF）称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。
12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。
13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。
15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。
16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。
17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。
二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页 共 4 页
思 考与练习题4
4.1 常用的小功率直流稳压电源系统由哪几部分组成，试述各部分的作用。
答：一个性能良好的单相小功率直流稳压电源通常由四部分组成：电源变压器、整流电路、滤波电路和
稳压电路。
4.2 整流二极管的反向电阻不够大，而正向电阻较大时，对整流效果会产生什么影响？
答：整流二极管的反向电阻不够大，输入信号为负半周时，二极管不能反向截止，负载上的输出信号不
能为零；而正向电阻较大时，输入信号为正半周时，负载上的输出信号幅度和输入信号的幅度不能基本
相等。
4.3 在整流电路中，二极管的选择应考虑哪些参数值？
答：半波整流电路中的二极管安全工作条件如下。
① 二极管的最大整流电流必须大于实际流过二极管的平均电流，即IF＞IVD0=UL0/RL=0.45U2/RL
② 二极管的最大反向工作电压UR必须大于二极管实际所承受的最大反向峰值电压URM，
即UR＞URM =2U2
4.4 电路如图4-5所示，试分析该电路出现故障时，电路会出现什么现象？①二极管VD1的正负极性接
反；②VD1击穿短路；③VD1开路。
答： ①二极管VD1的正负极性接反，输出电压为负。
②VD1击穿短路，电路没有了整流作用。。
③VD1开路，电路没有输出。
4.5 在整流滤波电路中，采用滤波电路的主要目的是什么？就其结构而言，滤波电路有电容输入式和电
感输入式两种，各有什么特点？各应用于何种场合？图4-13、图4-15、图4-16和图4-17各属于何种滤波
电路？
答：滤波电路的作用是对整流电路输出的脉动电压进行滤波，从而得到交变成分很小的直流电压。滤波
电路实际为低通滤波器，其截止频率应低于整流输出电压的基波频率。
电容滤波电路输出电压高，滤波效能高，但带负载能力差，适用于电压变化范围不大，负载电流小的设
备。电感滤波适用于低电压、大电流的场合。且工频电感体积大，重量重，价格高，损耗大，电磁辐射
强，因此一般少用。
图4-13属于电容滤波电路、图4-15属于电感滤波电路、图4-16属于倒L型滤波电路、图4-17属于 型
滤波电路。
4.6 电路如图4-13所示，电路中u2的有效值U2=20V。
① 电路中RL和C增大时，输出电压是增大还是减小？为什么？
② 在RLC=2)5~3(T时，输出电压UL与U2的近似关系如何？
③ 若将二极管VD1和负载电阻RL分别断开，各对UL有什么影响？
④ 若C断开时，UL=？
第 2 页 共 4 页
答： ① 输出电压增大；RLC越大，电容放电速度越慢，负载电压中的纹波成分越小，负载平均电压越高。
② 在RLC=2)5~3(T时，UL0≈(1.1～1.2)U2
③ 若将二极管VD1断开时UL有相当于半波整流。
负载电阻RL分别断开，即相当于空载，有UL0=2U2≈1.4 U2
④ 若C断开时，即无电容时有
UL0≈0.9 U2
4.7 衡量稳压电路的质量指标有哪几项，其含义是什么？
答：输出电压、输出电压变化量、输入调整因数、电压调整率、稳压系数、输出电阻、温度系数等。
4.8 串联反馈式稳压电路由哪几部分组成，各部分的功能是什么？
答：稳压电路分为四个部分：取样电路，比较放大电路，基准电压和调整电路。
4.9 试用反馈原理定性分析图4-19所示电路的稳压原理，分两种情况讨论。①当U1波动时。②当RL改
变时。在此系统中，若反馈深度（1+AuFu）越深，则稳定性能越好，何故？
答：当输入电压UI增加（或负载电流IO减小）时，导致输出电压UO增加，随之反馈电压U
F
=R2UO/(R1+R2)=FuUO也增加（Fu为反馈系数）。UF与基准电压UREF相比较，其差值电压经比较放大电路
放大后使UB和IC减小，调整管VT的c-e极间电压UCE增大，使UO下降，从而维持UO基本恒定。同理，
当输入电压UI减小（或负载电流IO增加）时，亦将使输出电压基本保持不变。
在深度负反馈条件下，1+AuFu≥1时，可得 21REFREFO1RRUFUUu，输电压UO与基准电压U
REF
近似成正比，与反馈系数Fu成反比。
4.10 在图4-19所示的电路中，若已知电路参数和基准电压UREF时，求下列3种情况下的输出电压，①
R1短路。②R2开路。③R1=R2。
答：①R1短路时221REFREFO1RURRUFUUREFu
②R2开路时REFuURRUFUU21REFREFO1
③R1=R2时REFuURRUFUU2121REFREFO
4.11 分别列举出两种输出电压固定和输出电压可调的三端稳压器应用电路，并说明电路中接入元器件的
作用。
答：
第 3 页 共 4 页
LM317
13
2
UIC10.33µF100µF0.1µFC3C2U
O
R
1
R
2
VD
1
VD
2
C
10µF
4.12 开关型稳压电源与串联反馈式线性稳压电源的主要区别是什么？两者相比各有什么优缺点？
答： 关型稳压电路和串联反馈式稳压电路相比，电路增加了LC滤波电路及产生固定频率的三角波电压
（uT）发生器和比较器AC组成的控制电路。
串联反馈式稳压电路，由于调整管工作在线性放大区，因此在负载电流较大时，调整管的集电极损
耗（PVT=uCEiO）相当大，电源效率（=Po/Pi=UoIo/UiIo）较低，一般为40%～60%，有时还要配备庞大的
散热装置。开关型稳压电源的主要缺点是输出电压中所含纹波较大，对电子设备的干扰较大，而且电路
比较复杂，对元器件要求较高。
4.13 电路如图4-32所示，稳压管VDZ的稳定电压UZ=6V，UI=18V，C=1000F，R=1k，RL=1k。
图4-32 习题4.13图
① 电路中稳压管接反或限流电阻R短路，会出现什么现象？
② 求变压器次级电压有效值U2和输出电压UO的值。
③ 若稳压管VDz的动态电阻rZ=20，求稳压电路的内阻Ro及UO/UI的值。
④ 将电容器C断开，试画出uI, uO及电阻R两端电压uR的波形。
答：① 电路中稳压管接反或限流电阻R短路，稳压管会烧坏。
② 因为UI≈0.9U2 ， 所以U2≈UI/0.9=20V。输出电压UO=6V。
4.14 稳压电源电路如图4-33所示。
第 4 页 共 4 页
图4-33 习题4.14图
① 在原有电路结构基础上（设VT2, VT3是正确的连接），改正图中的错误。
② 设变压器次级电压的有效值U2=20V，求U1=？说明电路中VT1, R1, VDZ2的作用。
③ 当UZ1=6V，UBE=0.7V，电位器RP在中间位置，试计算A, B, C, D, E点的电位和UCE3的值。
④ 计算输出电压的调节范围。
答： ① 运放的C端和D端接反。稳压管VDZ1接反。电阻R2位置应接至稳压管VDZ1的负端。
② UI≈0.9U2=0.9×20=18V，电路中VT1, R1, VDZ2的作用时扩流。
③ A点的电位20V, B点的电位12V, C点的电位6V, D点的电位6V, E点的电位10.6V和UCE3的值
6V。
④
24131REFO1RPVDZuRRRPRUF
U
U
最大：VRRRPRUFUURPVDZu1830060016124131REFO
最小：VRRRPRUFUURPVDZu960030016124131REFO
