车架是单车的灵魂，即使所有的零件都不变，车架一换，立马就是另一辆车子了。
所以把车架的部分放在前面，以凸显其重要。
首先要说的是车架材料。
车协里面的车架无非是钢的和铝的。
区别钢架和铝架的方法很简单，看焊缝就行。
钢架的焊缝很窄，铝架的焊缝很宽。
需要纠正的一个观点是钢架不如铝架。
事实上目前一个低端的铝车架（比如勇士的车架）价格大约在200元到300元之间，而200元到300元之间的钢架在刚性和强度上一般比铝架要好点，车架重量方面的差距最多只有400g左右，骑行当中很难感觉出来。
所以在挑选车架的时候不要纠结于材料，而要注重车架的尺寸角度、强度刚性。
以下将分别叙述。
A、尺寸角度车架最重要的参数就是尺寸以及角度。
一个大小以及角度合适的车架可以免去很多调整上的烦恼。
我们通常说的“17寸”指的是五通到坐管口的距离，也就是立管长度。
五通就是中轴穿过的地方，车架上有五个管连在上面所以叫做五通。
寸是英寸。
如果觉得不好理解就看成牙盘中心到坐管口的距离就行。
这个尺寸的主要意义在于它决定了车架横梁的高度。
小架子横梁低，大架子横梁高。
过高的横梁有可能会在摔车或者停车的时候杠到会阴部造成危险，所以车架一般来讲宁小勿大（公路车不遵循此原则）。
如果车架小了可以换长把立和长坐管解决，车架大了就很麻烦。
Shimano变速手柄 UM-67R0A-003 用户手册说明书
(Chinese)UM-67R0A-003用户手册变速手柄https://目录重要提示 (3)重要安全信息 (4)注意 (5)骑车前的例行检查项目 (6)部件名称 (7)操作方法 (8)操作方法（RAPIDFIRE PLUS MONO手柄） (10)重要提示重要提示对于用户手册中未包含的产品安装、调节和更换相关信息，请咨询购买地或经销商。
为专业和具备熟练经验的自行车技师提供的经销商手册，可参见我们的网站(https://)。
为了安全起见，在使用前请务必仔细阅读“用户手册”的基础上正确使用，并将其妥善保管，以便能够随时查阅参考。
为避免对人员造成伤害以及对设备和周围环境造成物理损坏，请务必遵守以下事项。
错误使用产品时可能产生的危险和损坏按等级进行区分说明。
未依说明使用会导致重伤甚至死亡。
警告未依说明使用可能导致重伤甚至死亡。
小心未依说明使用可能导致人员受伤或设备和周围环境受到物理损坏。
重要安全信息重要安全信息不得对产品进行拆卸或改动。
否则会造成产品运行不正常，而且可能会造成您突然摔落，并严重受伤。
注意注意进行手柄操作时，请务必持续转动曲柄臂。
另请阅读前拨链器和后拨链器用户手册。
因正常使用及老化所产生的自然磨损及性能劣化不在保修范围内。
为了获得最大的性能，我们强烈推荐 SHIMANO 润滑油和保养产品。
骑车前的例行检查项目骑车前的例行检查项目骑车前请检查下面所记载的项目。
如果发现任何问题，请咨询购买地或经销商。
变速是否顺利？手柄是否被牢固地安装到了车把上？操作过程中是否出现了任何异常噪音？部件名称前侧后侧曲柄臂操作方法变速操作进行手柄操作时，请务必持续转动曲柄臂。
操作时的注意事项完成变速后，手柄A和手柄B将返回初始位置。
右侧手柄操作飞轮片移动数由手柄行程决定。
若要移动一个飞轮片，请将手柄移动至位置(1)。
若要移动两个飞轮片，请将手柄移动至位置(2)。
(1) 移动一个飞轮片示例：从第3个飞轮片移动至第4个飞轮片(2) 快速移动两个飞轮片示例：从第3个飞轮片移动至第5个飞轮片手柄A：从最小飞轮片侧移动到最大飞轮片侧A 初始位置手柄B：从最小飞轮片侧移动到最大飞轮片侧示例：从第4个飞轮片移动至第3个飞轮片左侧手柄操作初始位置手柄A：从最小链轮片侧移动到最大链轮片侧手柄A：从最大链轮片侧移动到最小链轮片侧初始位置操作方法（RAPIDFIRE PLUS MONO手柄）使用一个手柄操作。
SHIMANO 自行车零配件说明书
(English)DM-TORQUE-00 Dealer's ManualTorque ChartDURA-ACEBR-R9270 BR-R9170 BR-R9200 BR-R9210 BR-R9100 BR-R9110 ST-R9100 RD-R9100 FD-R9100 WH-R9200 WH-R9100 WH-R9270 WH-R9170 CS-R9200-12 CS-R9100 FC-R9200 FC-R9100 FC-R9200-P FC-R9100-PBB-R9100SM-RT900ST-R9120ULTEGRABR-R8170BR-R8070BR-R8100BR-R8110BR-R8000BR-R8010ST-R8000RD-R8000FD-R8000WH-R8170CS-R8100-12CS-R8000CS-HG800-11FC-R8100FC-R8000FC-R8100-PSM-BBR60SM-RT800ST-R8020ST-R8025SHIMANOSM-RT70SHIMANO 105BR-R7170BR-R7070BR-R7000BR-R7010ST-R7000RD-R7000FD-R7000CS-R7100-12CS-R7000CS-HG700-11FC-R7100FC-R7000ST-R7020ST-R7025DURA-ACE Di2ST-R9250RD-R9250FD-R9250ST-R9270ULTEGRA Di2ST-R8150RD-R8150FD-R8150ST-R8170SHIMANO 105 Di2RD-R7150FD-R7150ST-R7170General (Torque)Torque ChartContents Notice (3)ROAD (4)Hydraulic Disc Brake Caliper (4)Dual Pivot Caliper Brake (5)DUAL CONTROL LEVER (6)Rear Derailleur (7)Front Derailleur (7)Wheel Set (8)Wheel Set (Disc Brake) (8)Cassette (8)Crankset (9)Crankset with Power Meter (9)Threaded Bottom Bracket (10)Disc Brake Rotor (10)NoticeThis content has been compiled for the higher-end models in each series.Although every effort has been made to keep the content as up-to-date as possible, we cannot guarantee that the contents are the most current available.For the latest information and other details, refer to the dealer's manual for each product.ROADHydraulic Disc Brake CaliperBR-R9270, BR-R9170, BR-R8170, BR-R8070, BR-R7170, BR-R7070Parts Name Model Torque(N·m)ToolsBleed nipple BR-R9170, BR-R8070, BR-R70704 - 77 mm box wrenchBleed screw BR-R9270, BR-R8170, BR-R71704 - 6 3 mm hexagon wrench Caliper fixing screw All 6 - 8 4 mm hexagon wrenchFlare nut BR-R9270, BR-R8170, BR-R71705 - 68 mm spannerBR-R9170, BR-R8070, BR-R70705 - 78 mm hexagon wrenchPad axle BR-R9270, BR-R9170, BR-R8070, BR-R70700.2 - 0.4Slotted screwdriver 0.8 x 4BR-R8170, BR-R7170 2 - 4 3 mm hexagon wrench Hydraulic Disc Brake CaliperDual Pivot Caliper BrakeBR-R9200, BR-R9210, BR-R9100, BR-R9110, BR-R8100, BR-R8110, BR-R8000, BR-R8010, BR-R7000, BR-R7010Parts Name Model Torque(N·m)ToolsInner cable fixing screw All 6 - 8 4 mm hexagon wrench Mounting screw BR-R9210, BR-R9110, BR-R8110, BR-R8010, BR-R70105 - 7 4 mm hexagon wrenchRecessed nut BR-R9200, BR-R9100, BR-R8100, BR-R8000, BR-R70008 - 10 5 mm hexagon wrench Shoe fixing screw All 1 - 1.5 2 mm hexagon wrench Shoe fixing screw unit All 5 - 7 4 mm hexagon wrench Dual Pivot Caliper BrakeDUAL CONTROL LEVERST-R9250, ST-R9100, ST-R8150, ST-R8000, ST-R7000Parts Name Model Torque(N·m)ToolsClamp screw All 6 - 8 5 mm hexagon wrench Name plate fixing screws ST-R9100, ST-R8000, ST-R70000.15 - 0.2Screwdriver[#1]Unit cover fixing screws ST-R9100, ST-R8000, ST-R70000.2 - 0.25Screwdriver[#1]ST-R9270, ST-R9120, ST-R8170, ST-R8020, ST-R8025, ST-R7170, ST-R7020, ST-R7025Parts Name Model Torque(N·m)ToolsBattery holder fixing screw ST-R9270, ST-R8170, ST-R71700.4Slotted screwdriver 0.8 x 4Bleed screw ST-R9270, ST-R8170, ST-R71700.5 - 0.7 2.5 mm hexagon wrenchST-R9120, ST-R8020, ST-R8025, ST-R7020, ST-R70250.5 - 0.7 2 mm hexagon wrench Clamp screw All 6 - 8 5 mm hexagon wrench Flange flare nut All 5 - 68 mm spannerLid fixing screw ST-R9120, ST-R8020, ST-R8025, ST-R7020, ST-R70250.8Hexalobular [#8]Name plate fixing screws ST-R9120, ST-R8020, ST-R8025, ST-R7020, ST-R70250.15 - 0.2Screwdriver[#1]Unit cover fixing screws ST-R9120, ST-R8020, ST-R8025, ST-R7020, ST-R70250.2 - 0.25Screwdriver[#1]DUAL CONTROL LEVERRear DerailleurRD-R9250, RD-R9100, RD-R8150, RD-R8000, RD-R7150, RD-R7000Parts Name Model Torque(N·m)ToolsBracket axle (Direct mount type)All8 - 10 5 mm hexagon wrenchInner cable fixing screw RD-R9100, RD-R8000,RD-R70006 -7 4 mm hexagon wrench Mounting screw All8 - 10 5 mm hexagon wrench Plate stopper pin RD-R8150, RD-R7150 1 - 1.1Cross head screwdriver [#2] Pulley screw RD-R9250 2.5 - 5 3 mm hexagon wrench Pulley set RD-R8150 2.5 - 5 3 mm hexagon wrenchRetaining screw RD-R9250, RD-R8150,RD-R71500.9 - 1.2Hexalobular [#10]RD-R9100, RD-R8000,RD-R70001Hexalobular [#10]Tension & Guide Pulley Set RD-R9100, RD-R8000,RD-R7150, RD-R70002.5 - 5 3 mm hexagon wrench Tension pulley All 2.5 - 5 3 mm hexagon wrench Front DerailleurFD-R9250, FD-R9100, FD-R8150, FD-R8000, FD-R7150, FD-R7000Parts Name Model Torque(N·m)ToolsInner cable fixing screw FD-R9100, FD-R8000, FD-R70006 -7 4 mm hexagon wrench Mounting screw All 5 - 7 5 mm hexagon wrench Rear DerailleurWheel SetWH-R9200, WH-R9100Parts Name Model Torque(N·m)ToolsFreewheel body fixing screw WH-R910045 - 5014 mm hexagon wrench Lock nut (FREEHUB)WH-R920016 - 20 5 mm hexagon wrench +17 mm hub spannerWH-R910015 - 17 5 mm hexagon wrench x 2 Lock nut (Front hub)WH-R920015 - 17 5 mm hexagon wrench +22 mm hub spannerWH-R9100 5 mm hexagon wrench x 2 Wheel Set (Disc Brake)WH-R9270, WH-R9170, WH-R8170Parts Name Model Torque(N·m)ToolsDisc brake rotor lock ring WH-R9270, WH-R817040TL-LR15 + 24 mmhub spanner /adjustable wrenchWH-R9170TL-FC36 Freewheel body WH-R9170, WH-R8170147 - 200TL-FH15Lock nut (FREEHUB)WH-R927016 - 2017 mm hub spannerx 2WH-R9170, WH-R817017 - 22Lock nut (Front hub)All18 - 2017 mm hub spanner+ 22 mm hubspanner CassetteCS-R9200-12, CS-R9100, CS-R8100-12, CS-R8000, CS-HG800-11, CS-R7100-12, CS-R7000, CS-HG700-11Parts Name Model Torque(N·m)ToolsLock ring CS-R9200-12, CS-R8100-12, CS-R7100-1230 - 50TL-LR10 / TL-LR15 +adjustable wrenchCS-R9100, CS-R8000, CS-HG800-11, CS-R7000, CS-HG700-11TL-LR15 + adjustable wrenchCranksetFC-R9200, FC-R9100, FC-R8100, FC-R8000, FC-R7100, FC-R7000Parts Name Model Torque(N·m)ToolsChainring fixing screws All12 - 16Hexalobular [#30] Crank mounting screw All0.7 - 1.5TL-FC16 / TL-FC18Left crank arm mounting screws All12 - 14 5 mm hexagon wrench Crankset with Power MeterFC-R9200-P, FC-R9100-P, FC-R8100-PParts Name Model Torque(N·m)ToolsChainring fixing screws All12 - 16Hexalobular [#30]Left crank arm mounting screws All12 - 14 5 mm hexagon wrench Left crank mounting ring All0.7 - 1.5TL-FC40Threaded Bottom Bracket BB-R9100, SM-BBR60Parts Name Model Torque(N·m)ToolsLeft- and right-hand cups BB-R910035 - 50TL-FC24 + TL-FC32TL-FC24 + TL-FC33TL-FC24 + TL-FC36TL-FC34SM-BBR60TL-FC25 + TL-FC32TL-FC25 + TL-FC33TL-FC25 + TL-FC36TL-FC37 Disc Brake RotorSM-RT900, SM-RT800, SM-RT70Parts Name Model Torque(N·m)ToolsDisc brake rotor lock ring All40TL-LR15 + adjustablewrench Threaded Bottom BracketOne Holland, Irvine, California 92618, U.S.A. Phone: +1-949-951-5003High Tech Campus 92, 5656 AG Eindhoven, The Netherlands Phone: +31-402-6122223-77 Oimatsu-cho, Sakai-ku, Sakai City, Osaka 590-8577, JapanPlease note: specifications are subject to change for improvement without notice. (English)© Mar. 2023 by SHIMANO INC. ITP11。
紧固件国家标准手册
紧固件国家标准手册丝规格M2 M2.5 M3 M4 M5标准扭力 1.6～2 3～4 6～7.5 14.5～18 28～35（kgf･cm）○自攻牙螺丝螺丝规格 1.7 2 2.3 2.6 3 3.5标准扭力 1.5 3 3 3 4 4Min. Max. Min. Max. ! [ X" m. r9 X2 }; k: V1 M1.0 0.15 0.20 0.08 0.102 M1.1 0.22 0.29 0.11 0.14 / Y; W) D2 P4 s+ ^9 E3 M1.2 0.32 0.42 0.16 0.214 M1.4 0.48 0.62 0.24 0.315 M1.6 0.70 0.91 0.35 0.46 6 E0 R8 S5 Q7 o1 M/ l6 M1.8 1.10 1.43 0.55 0.727 M2.0 1.50 1.95 0.75 0.988 M2.2 2.00 2.60 1.00 1.309 M2.5 3.20 4.16 1.60 2.0810 M3.0 5.00 6.50 2.50 3.2511 M3.5 6.50 8.45 3.25 4.23 9 `- d3 R ?) s, L+ z5 t( T12 M4.0 14.00 18.20 7.00 9.1013 M4.5 20.50 26.65 10.25 13.3314 M5.0 29.00 37.70 14.50 18.8515 M6.0 49.00 63.70 24.00 31.20第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制）1m =100 cm=1000 mm1 cm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制）1英寸=8英分1英寸=25.4 mm 3/8''×25.4 =9.520 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4''以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
[专业知识讲解]关于中轴长度的选择(文)

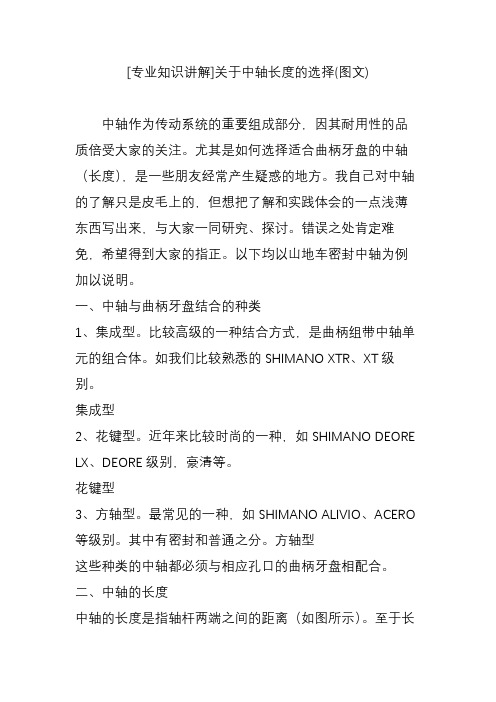

![[专业知识讲解]关于中轴长度的选择(文)](https://img.taocdn.com/s3/m/7ab237e30c22590102029dd6.png)
