基于STL文件的三维模型可视化研究
巧用中望3D STL文件提高效率
中望3D作为高性价比的CAD/CAM一体化解决方案，能够帮助企业实现CAD设计和CAM加工的无缝对接，此次三维CAD教程就是跟大家分享，如何巧用中望3D 中STL文件输入和利用来提高CAD/CAM编程效率，具体的三维CAD/CAM操作如下：
目前在中望3D中检查过切的方法是，通过“输出→仿真→开始仿真”查看实体仿真结果，点击界面左下角的“选项”按钮，选择“分析”，可以用颜色来分析过切与根切。
过切检查只是实体仿真结果的功能之一，我们也可以将仿真结果输出成STL文件作为背面开粗毛坯之用。
图2这个表壳零件正背面的分界线非平面，不便于人工判断背面开粗的坯料，通过我们软件自动算出来的毛坯，可以最大程度的避免背面开粗时走空刀，优化下一个夹位的刀路。
如图，选择保存位置后，点击“应用”输出STL文件。
新建一个“对象”，将刚才输出的STL文件导入进来；将这个对象调入到CAM环境下，“加工设置→几何体→选择刚才新建的对象”。
默认调入进来的类别是“零件”，右击选择“编辑类别”将类别改成坯料。
在开始编背面开粗工序的刀路时，特征选择还是原来的零件，毛坯则选择我们刚调入的STL文件，生成刀路如下：
从上图可以看出，利用实体仿真输出的STL文件作为毛坯，可提高编程效率，降低人为判断错误的风险。
通过以上的例子，说明中望3D的 CAD/CAM功能在实际三维CAD设计和CAM加工中，能够切实提升工程师的CAD设计工作效率。
也欢迎各位在使用中望3D过程中，发现更多的CAD/CAM操作技巧，与中望技术社区（/jishushequ）的会员共同分享你的成果！
相关软件下载：。
Blender中的可视化建模 科学和医学方向的应用案例
Blender中的可视化建模：科学和医学方向的应用案例Blender是一款功能强大的开源三维建模软件，广泛应用于科学和医学领域的可视化建模。
在本篇文章中，我们将介绍一些关于Blender 在科学和医学方向的应用案例，以及相关的技巧和技术。
首先，Blender在科学和医学领域的应用非常广泛。
它可以用于创建科学实验模拟、医学图像处理和可视化、解剖学教学和研究等。
科学家和医生可以使用Blender来建立生物分子的三维模型，如蛋白质、DNA和细胞器等，以便更好地理解它们的结构和功能。
此外，Blender 还可以用于模拟和可视化地质学、天文学、物理学和化学等领域的现象和实验过程。
为了更好地利用Blender进行可视化建模，以下是一些使用Blender 的技巧和技术。
首先，熟悉Blender的界面和基本操作非常重要。
Blender的界面可能有些复杂，但是通过学习和练习，您将能够掌握各种工具和操作。
了解如何使用Blender的编辑模式、对象模式和材质编辑器等功能是非常重要的。
其次，掌握Blender的建模工具和技巧对于科学和医学建模非常重要。
Blender提供了丰富的建模工具，如添面、移动、旋转、缩放和细分等。
此外，Blender还支持曲线建模、布料模拟、粒子系统和流体模拟等高级建模技术。
了解这些技术，并能够灵活运用它们，将有助于您创建精确和逼真的科学和医学模型。
另外，Blender的材质和渲染功能对于可视化建模也非常重要。
通过调整材质的颜色、光照和纹理等属性，可以增强模型的真实感和可视效果。
Blender提供了多种渲染引擎，如光线跟踪、实时渲染和卡通渲染等，您可以根据实际需求选择合适的渲染引擎。
此外，Blender还支持导入和导出各种文件格式，如OBJ、STL、PLY和DICOM等。
这使得Blender能够与其他科学和医学软件进行数据交换和集成。
您可以导入医学图像数据，如MRI和CT扫描图像，并在Blender中进行三维重建和可视化。
STL文件读取显示与操作
２ 基 于 Ｏｐ ｎ ｅ ＧＬ的 Ｓ Ｌ模 型 的读 取 与 Ｔ
显 示
２１ ． Ｏｐ ｎ ｅ ＧＬ概述
ｇＮｏ ｍａＢｄ ｎ ，ｌｎ ） ｌ ｒ ｌ （０ｎ ，２ ；
ｇＶ ｒ ｘ ｄｖ ０ｖ １ｖ ２ ； ｌ ｅｔ ３ （０ ， ，０ ） ｅ ０
ｇＶｅｔｘ ｄ ｖ ０ｖ ｌｖ ２ ； ｌ ｒｅ ３ （ ｌ ， ｌ ，１ ） ｇＶｅｔｘ ｄ ｖ ０ｖ １ｖ ２ ； ｌ ｒｅ ３ （２ ，２ ，２ ） ｇＥｎ ０； ｌ ｄ
｛
ｍ
ｍ
＿
Ｔｒ ｎ ｌｔ Ｘ ＝ｄ ｇ ｍ Ｘ ＋ ｍ Ｔｒ ｎｓａｅ ； ａ ｓａｅ ｉ ． ａ ］ｔ Ｘ
＿ ＿
＿
Ｔｒ ｎｓａｅ ： ｄｉ ｍ Ｙ ＋ ｍ ａ ｌ ｔ Ｙ ； ａ ｌｔ Ｙ ｇ． Ｔｒ ｎｓ ａ ｅ
＿
ｎ＿ ＇ ｎ ｌｔＺ：ｄｇ ｍ＿ ｌ１ ａ ｓａｅ ｒ ｌ． Ｚ＋ｍ ａ ｓ ｔＺ； Ｔｒｎ ｌ ｅ ａ Ｉ ｖ ｌ ａｅ ｎ ａｉ ｔＯ； ｄ
】 ｝
＜ ＞定 向定 量旋 转 ： ２
ｖ ｉ Ｔ ＶｉｗｅＶｉｗ： ＶｉｗＲｏ ａｅ ｏｄＣＳ Ｌ ｅ ｒ ｅ ： Ｏｎ ｅ ｔｔ０ ｛
向量 ｛ ， ， ） ｎｎ ｎ 与三角形三个 顶点（ ，） 。 ｘＹＺ 满足右手定
０ 引 言
目 ， 前 机器人施釉 已经在陶瓷领 域有所应用 ， 然
而， 在施 釉 作 业 中 ， 釉 机 器人 喷枪 运 动 轨 迹 的 生产 施
一
则： 即右 手 环握 三 角形 ， 四指 指 向 三 角形 顶 点 的排 序 方向 ， 则拇指 所 指方 向 即为 该三 角 形面 片的 法矢 量方 向 。 根 据 数 据 存 储 方 式 的 不 同 ，Ｔ Ｓ Ｌ文 件 可 分 为

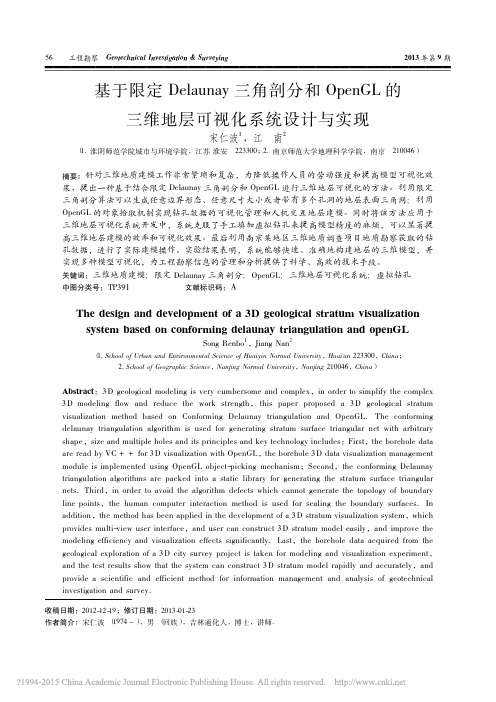

P_基于限定Delaunay三角剖分_省略_L的三维地层可视化系统设计与实现_宋仁波
（ 1. 淮阴师范学院城市与环境学院，江苏 淮安 223300 ； 2. 南京师范大学地理科学学院，南京 210046 ） 摘要： 针对三维地质建模工作非 常 繁琐 和 复杂， 为 降低 操 作 人 员 的 劳 动 强度 和提 高 模 型可 视 化 效
果，提出一种基于结合限定 Delaunay 三角剖 分 和 OpenGL 进行 三维 地 层 可 视 化 的方 法。 利 用 限 定 三角剖分算法可以生成任意边界形态、任意尺寸 大 小 或 者 带 有 多 个 孔 洞 的地 层 表 面 三 角网; 利 用 OpenGL 的对象拾取机制实现钻 孔数 据 的 可 视 化管 理 和 人 机 交 互 地 层 建 模。 同时将 该 方 法 应用于 三维地层可视化系统开发中，系统克服了手工填 加 虚拟钻 孔 来 提 高 模 型 精 度的 麻烦， 可 以 显著 提 高三维地层建模的效率和可视化效果。最后利用南京 某 地 区 三维 地 质 调查 项目 地 质 勘察 获 取 的 钻 孔数据，进行了实际建模操作。实验结果表明， 系 统 能 够 快 速、 准确 地 构 建地 层 的 三维 模 型， 并 实现多种模型可视化，为工程勘察信息的管理和分析提供了科学、高效的技术手段。 关键词： 三维地质建模; 限定 Delaunay 三角剖分; OpenGL; 三维地层可视化系统; 虚拟钻孔 中图分类号： TP391 文献标识码： A
近些年， 三 维 地 质 建 模 一 直 是 地 质、 采 矿、 GIS、测绘和岩土工程等领域的研究热点［3 ～ 7］。 所 谓三维地质建模，就是运用现代空间信息理论来研 究地层及其环境的信息处理、 数据组织、 空间建模 与数字表达，并运用科学可视化技术来对其进行真 ［1 ］ 三维再现和可视化交互的科学与技术 。相对于传 统的二维表格和剖面图表达地质数据， 三维地质模 型能够更加直观地展示地下岩层的形态和空间分 布，可广泛用于矿山生产、 地质研究、 工程应用、 科普宣传及教育等领域，因此非常有必要对其进行 深入研究。 在矿产开采、地质勘察和岩土工程等领域， 从 业 人 员 普 遍 采 用 SurPac、 DataMine、 GOCAD、 CTech 和 MicroLynx 等国外商业地质建模系统进行建 模工作，但这些系统的数据处理、 建模及可视化流 程往往十分烦琐和复杂，且价格都比较高。 为解决 这 一 问 题， 相 关 领 域 的 专 家 采 用 GIS 系 统、 OpenGL、IDL、VRML 和 Java3D 等自行开发系统进 ［2 ～ 7 ］ 。利用 GIS 系统、 IDL 和 Java3D 开 行地质建模 发三维地质模型系统，虽然可以减少三维显示代码 的编写，从而缩短系统开发周期， 但其生成的软件 体积较 大， 且 程 序 和 代 码 的 移 植 都 十 分 麻 烦。而 VRML 虽然可以构建桌面和网上三维地质可视化应 用，但需 要 浏 览 插 件 的 支 持， 且 空 间 查 询 功 能 较弱。 地层表面三角剖分作为三维地质建模的关键技 术，三角网格生成质量直接影响建模的精度和可视 化 效 果。 现 有 的 基 于 约 束 三 角 网 格 剖 分 （ Constrained Delaunay Triangulation， CDT ） 算 法 生 成地层表面三角网格的方法，若不采用人工方法在 边界填加虚拟钻孔的条件下，算法生成的网格质量 较差，如图 1 所示，而人工填加虚拟钻孔操作十分 烦琐。限定 Delaunay 算法的主要优势在于能够在建 模区域内部和边界上自动生成细分点 （ 虚拟钻孔 点 ） ， 典 型 的 CDT 算 法 分 为 边 界 细 分 算 法 （ Boundary Division，BS） 和基于控制圆的边界细分 ［8 ， 9 ］ ，可以完成任意边域和任意网格尺寸的地 算法 层层面三角剖分， 如图 1 （ b ） 所示， 可以很好地 解决这一问题。 OpenGL （ Open Graphic Library） 是一种开放性
