网络管理技师 技能考试 实验8：多区域OSPF 配置练习
OSPF多区域实验报告
一. 实验名称：OSPF多区域配置二. 实验需求及应用环境：（1）、应用环境：Windows XP、H3C模拟器、SecureCRT（2）、需求：1.杭州，海南，广州三个公司的网络搭建互联起来。
海南分公司的附属公司的网络也要接入公司系统网络内。
2.所有公司的全部行政部的网络能全互通，全部财务部的网络能全互通3.海南分公司与附属公司之间的连接设备性能不好。
4.广州分公司有许多重要的业务资料，要保证公司的网络稳定和设备的性能稳定。
三. 网络拓朴：IP地址的分配四. 预期要达到的实验结果：1．OSPF的3个区域与RIP，实现互通。
2．全网的业务部门与财务部门的PC互通。
3．在SW3上做ASBR的路由的聚合，在运行OSPF协议的设备上只看到一条它们聚合后的路由。
4.R2与R4之间实现备份，一条链路为主链路，当它断了备份链路则代替它工作。
5、把区域AREA1做成STUB特殊区域，使得AREA1区域内的设备路由性能稳定五. 配置思路步骤：（工程配置思想）1．先把每台设备的名字与IP配置好。
2．再按照需求把OSPF区域划分好。
3．RIP与OSPF连接的地方在SW3设备上进行OSPF协议里做RIP、直连路由的路由重发布，再进入RIP协议里下发一个缺省路由。
R5做静态指向缺省路由。
4．R8上做路由的聚合。
5．在区域AREA1上做备份。
6.把AREA区域配置成STUB特殊区域的六. 实验调试过程：1.SW12.SW23.R14.SW35.R36.R57.R28.R4七. 实验调试结果：1．全网的行政部的PC互通测试，全网互通。
行政部PC5 ping 行政部PC1行政部PC5 ping 行政部PC2行政部PC5 ping 行政部PC3行政部PC5 ping 行政部PC42．全网的财务部的PC互通测试，全网互通财务部PC4 ping 财务部PC1财务部PC4 ping 财务部PC2财务部PC4 ping 财务部PC33、路由聚合在SW3上查看全局路由表在SW1上查看全局路由表对比两个路由表的信息，发现经过SW3的路由聚合后，SW3上的RIP 协议的路由信息192.168.1.2/32、192.168.2.2/32、192.168.3.2/32、192.168.4.2/32在OSPF协议内的设备的路由表上只显示一条汇总后的外部路由信息192.168.0.0/21在R2上查看全局路由表在R4查看全局路由表通过对比R4和R2的路由表，发现R2上面有O_ASE外部路由的信息，R4上面没有O_ASE外部路由的信息，5、路由备份S0/2/1和S0/2/0两条链路都正常时，通过跟踪路由命令查看192.168.6.1和192.168.7.1到192.168.30.1的路径S0/2/1链路都故障，S0/2/0链路正常时，通过跟踪路由命令查看192.168.6.1和192.168.7.1到192.168.30.1的路径S0/2/0链路都故障，S0/2/1链路正常时，通过跟踪路由命令查看192.168.6.1和192.168.7.1到192.168.30.1的路径八. 实验总结：1．通过本次实验，掌握了OSPF多区域的配置，路由引入的配置，STUB特殊区域的配置，ASBR路由聚合的配置，2．通过本次实验学会了在综合项目中，需要分层次的进行配置，这样可以有头绪有效率的完成。
华为实训9-1路由器动态路由协议OSPF多区域的配置
华为实训9路由器动态路由协议OSPF多区域的配置（1）实验目的：掌握多区域OSPF配置技术实训技术原理：OSPF开放式最短路径优先协议，是目前网络中应用最广泛的路由协议之一。
(1)自治系统（Autonomous System）一组使用相同路由协议交换路由信息的路由器，缩写为AS。
(2)骨干区域（Backbone Area）OSPF划分区域之后，并非所有的区域都是平等的关系。
其中有一个区域是与众不同的，它的区域号（Area ID）是0，通常被称为骨干区域。
骨干区域负责区域之间的路由，非骨干区域之间的路由信息必须通过骨干区域来转发。
对此，OSPF有两个规定：1，所有非骨干区域必须与骨干区域保持连通；2，骨干区域自身也必须保持连通。
但在实际应用中，可能会因为各方面条件的限制，无法满足这个要求。
这时可以通过配置OSPF虚连接（Virtual Link）予以解决。
(3)虚连接（Virtual Link）虚连接是指在两台ABR之间通过一个非骨干区域而建立的一条逻辑上的连接通道。
它的两端必须是ABR，而且必须在两端同时配置方可生效。
为虚连接两端提供一条非骨干区域内部路由的区域称为传输区（Transit Area）。
(4)区域边界路由器ABR（Area Border Router）该类路由器可以同时属于两个以上的区域，但其中一个必须是骨干区域。
ABR 用来连接骨干区域和非骨干区域，它与骨干区域之间既可以是物理连接，也可以是逻辑上的连接。
实验内容：构建OSPF多区域连接到骨干区域上实验拓扑：图中所有的路由器都运行OSPF，并将整个自治系统划分为3个区域。
其中Router A和Router B作为ABR来转发区域之间的路由。
配置完成后，每台路由器都应学到AS内的到所有网段的路由。
实验设备：路由器2台,v.35dte线缆1条,v.35dce线缆1条实验步骤：(1)配置各接口的IP地址（对路由器的以太口和同步串口配置IP地址，过程请同学们自己完成）(2)配置OSPF基本功能#配置Router A。
多区域OSPF路由配置

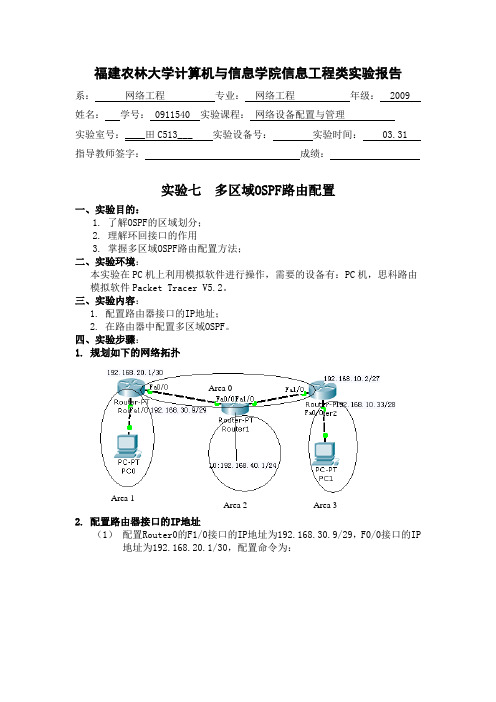

福建农林大学计算机与信息学院信息工程类实验报告系： 网络工程 专业： 网络工程 年级： 2009 姓名： 学号： 0911540 实验课程： 网络设备配置与管理 实验室号：____田C513___ 实验设备号： 实验时间： 03.31 指导教师签字： 成绩：实验七 多区域OSPF 路由配置一、实验目的：1. 了解OSPF 的区域划分；2. 理解环回接口的作用3. 掌握多区域OSPF 路由配置方法； 二、实验环境：本实验在PC 机上利用模拟软件进行操作，需要的设备有：PC 机，思科路由模拟软件Packet Tracer V5.2。
三、实验内容：1. 配置路由器接口的IP 地址；2. 在路由器中配置多区域OSPF 。
四、实验步骤：1. 规划如下的网络拓扑2. 配置路由器接口的IP 地址（1） 配置Router0的F1/0接口的IP 地址为192.168.30.9/29，F0/0接口的IP地址为192.168.20.1/30，配置命令为：Area 1Area 2 Area 3Area 0（2） PC0的IP地址为：__192.168.30.13_______网关为：____192.168.30.9_____________________（3）配置Router2的F1/0接口的IP地址为192.168.10.2/27，F0/0接口的IP 地址为192.168.10.33/28，配置命令为：（4）配置Router1的F0/0接口和F1/0接口的IP地址，配置命令为：（5）在Router1中配置一个环回接口Loopback 0，其IP地址为192.168.40.1/24，配置命令为：3. 配置多区域OSPF（1）按照步骤1中的网络拓扑图划分区域，配置命令为：Router 0:Router 1:Router 2:（2）查看Router0 的路由表，记录结果，与单区域OSPF路由器的路由表相比，有何不同？（3）测试PC0到PC1和环回接口L0之间的连通性。
OSPF多区域
多区域 OSPFOSPF MultiArea【实验目的】了解和掌握ospf的原理，熟悉ospf多域配置步骤。
懂得如何配置Vitrul links,Transit area, Stub Area ,Totally Stubby Area, Not-so-stubby area(nssa)。
【实验原理】了解Internal router，Backbone router，Area Border Router (ABR)， Autonomous System Boundary Router (ASBR) 以及各种类型链路通告的不同之处，优化ospf网络。
【实验拓扑】【实验设备】路由器五台，串行线，用于配置路由的主机【实验内容】1、按图示配置端口，用ping检查各端口间连通性（A/B，E/F用于virtul links实验; C的lo地址在用于验证external routesummarization D的lo地址加入area 8，为验证interarea summarization; A/F的lo 地址在nssa时才加入）建议配置好各个neighber的vty，可以用一台终端观察整个拓扑。
(config)#enable password cisco(config)#line vty 0 4(config-line)#Login(config-line)#Password cisco利用terminal monitor可在telnet上看到debug输出2、在各个路由器启动ospf进程，注意area的分布Router(config)#router ospf *Router(config-router)#network *.*.*.* *.*.*.* area *查看ABR/ASBR/DR/BDR。
show ip ospfshow ip ospf interfaceshow ip ospf neighborshow ip ospf neighbor detail3、 show ip route查看各router路由表，注意area 10,area 11没出现在别的router。
学会配置多区域的OSPF网络

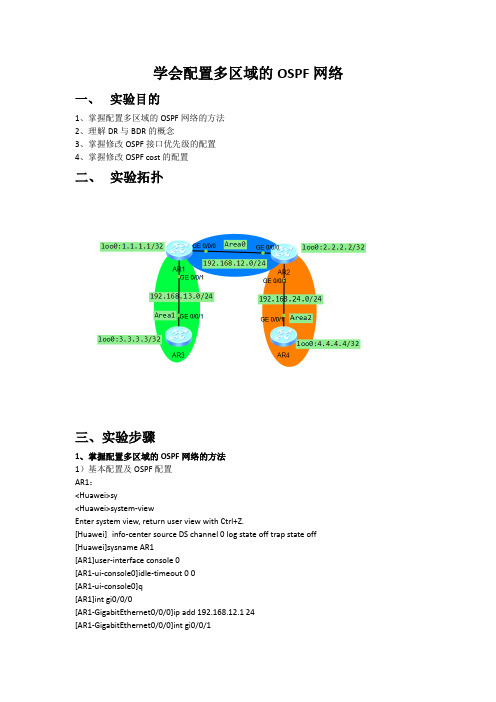

学会配置多区域的OSPF网络一、实验目的1、掌握配置多区域的OSPF网络的方法2、理解DR与BDR的概念3、掌握修改OSPF接口优先级的配置4、掌握修改OSPF cost的配置二、实验拓扑三、实验步骤1、掌握配置多区域的OSPF网络的方法1）基本配置及OSPF配置AR1：<Huawei>sy<Huawei>system-viewEnter system view, return user view with Ctrl+Z.[Huawei]info-center source DS channel 0 log state off trap state off [Huawei]sysname AR1[AR1]user-interface console 0[AR1-ui-console0]idle-timeout 0 0[AR1-ui-console0]q[AR1]int gi0/0/0[AR1-GigabitEthernet0/0/0]ip add 192.168.12.1 24[AR1-GigabitEthernet0/0/0]int gi0/0/1[AR1-GigabitEthernet0/0/1]ip add 192.168.13.1 24[AR1-GigabitEthernet0/0/1]int loo0[AR1-LoopBack0]ip add 1.1.1.1 32[AR1-LoopBack0]qOSPF配置：[AR1]ospf 1 router-id 1.1.1.1 //启用ospf协议定义router-id号[AR1-ospf-1]area 0 //先定义Area0域[AR1-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255 //配置区域0所包含的网段[AR1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0 //配置区域0所包含的网段[AR1-ospf-1-area-0.0.0.0]area 1 //定义area1域[AR1-ospf-1-area-0.0.0.1]network 192.168.13.0 0.0.0.255 //配置区域1所包含的网段[AR1-ospf-1-area-0.0.0.1]q[AR1-ospf-1]qAR2:<Huawei>syEnter system view, return user view with Ctrl+Z.[Huawei]info-center source DS channel 0 log state off trap state off[Huawei]sysn[Huawei]sysname AR2[AR2]user-interface console 0[AR2-ui-console0]idle-timeout 0 0[AR2-ui-console0]q[AR2]int gi0/0/0[AR2-GigabitEthernet0/0/0]ip add 192.168.12.2 24[AR2-GigabitEthernet0/0/0]int gi0/0/1[AR2-GigabitEthernet0/0/1]ip add 192.168.24.2 24[AR2-GigabitEthernet0/0/1]int loo0[AR2-LoopBack0]ip add 2.2.2.2 32[AR2-LoopBack0]qOSPF配置：[AR2]ospf 1 router-id 2.2.2.2[AR2-ospf-1]area 0 //进入area0区域[AR2-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255 //配置区域0所包含的网段[AR2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0[AR2-ospf-1-area-0.0.0.0]area 2 //定义area2区域[AR2-ospf-1-area-0.0.0.2]network 192.168.24.0 0.0.0.255 //配置区域2所包含的网段[AR2-ospf-1-area-0.0.0.2]q[AR2-ospf-1]qAR3:<Huawei>syEnter system view, return user view with Ctrl+Z.[Huawei]info-center source DS channel 0 log state off trap state off[Huawei]sysname AR3[AR3]user-interface console 0[AR3-ui-console0]idle-timeout 0 0[AR3-ui-console0]q[AR3]int gi0/0/1[AR3-GigabitEthernet0/0/1]ip add 192.168.13.3 24[AR3-GigabitEthernet0/0/1]int loo0[AR3-LoopBack0]ip add 3.3.3.3 32OSPF配置：[AR3]ospf 1 router-id 3.3.3.3[AR3-ospf-1]area 1 //进入area1区域[AR3-ospf-1-area-0.0.0.1]network 192.168.13.0 0.0.0.255 //配置区域1所包含的网段[AR3-ospf-1-area-0.0.0.1]network 3.3.3.3 0.0.0.0 //配置区域1所包含的网段[AR3-ospf-1-area-0.0.0.1]q[AR3-ospf-1]qAR4:<Huawei>syEnter system view, return user view with Ctrl+Z.[Huawei]info-center source DS channel 0 log state off trap state off[Huawei]sysname AR4[AR4]user-interface console 0[AR4-ui-console0]idle-timeout 0 0[AR4-ui-console0]q[AR4]int gi0/0/1[AR4-GigabitEthernet0/0/1]ip add 192.168.24.4 24[AR4-GigabitEthernet0/0/1]int loo0[AR4-LoopBack0]ip add 4.4.4.4 32OSPF配置：[AR4]ospf 1 router-id 4.4.4.4[AR4-ospf-1]area 2 //进入area2区域[AR4-ospf-1-area-0.0.0.2]network 192.168.24.0 0.0.0.255 //配置区域所包含的网段[AR4-ospf-1-area-0.0.0.2]network 4.4.4.4 0.0.0.0 //配置区域所包含的网段[AR4-ospf-1-area-0.0.0.2]q[AR4-ospf-1]q2）查看路由表#在AR3上显示路由及用ping测试[AR3]dis ip routing-table //查看路由表（也可用“[AR3]dis ospf routing”这个命令只查看学到的ospf的路由条目）Route Flags: R - relay, D - download to fib------------------------------------------------------------------------------Routing Tables: PublicDestinations : 10 Routes : 10Destination/Mask Proto Pre Cost Flags NextHop Interface1.1.1.1/32 OSPF 10 1 D 192.168.13.1 GigabitEthernet 0/0/12.2.2.2/32 OSPF 10 2 D 192.168.13.1 GigabitEthernet 0/0/13.3.3.3/32 Direct 0 0 D 127.0.0.1 LoopBack04.4.4.4/32 OSPF 10 3 D 192.168.13.1 GigabitEthernet 0/0/1127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0 192.168.12.0/24 OSPF 10 2 D 192.168.13.1 GigabitEthernet 0/0/1192.168.13.0/24 Direct 0 0 D 192.168.13.3 GigabitEthernet 0/0/1192.168.13.3/32 Direct 0 0 D 127.0.0.1 GigabitEthernet 0/0/1192.168.24.0/24 OSPF 10 3 D 192.168.13.1 GigabitEthernet 0/0/1#已经学到了ospf的路由条目[AR3]ping 4.4.4.4PING 4.4.4.4: 56 data bytes, press CTRL_C to breakReply from 4.4.4.4: bytes=56 Sequence=1 ttl=253 time=100 msReply from 4.4.4.4: bytes=56 Sequence=2 ttl=253 time=100 msReply from 4.4.4.4: bytes=56 Sequence=3 ttl=253 time=80 msReply from 4.4.4.4: bytes=56 Sequence=4 ttl=253 time=100 msReply from 4.4.4.4: bytes=56 Sequence=5 ttl=253 time=60 ms--- 4.4.4.4 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 60/88/100 ms#拼AR4的环回口的地址是可以通的2、查看DR与BDR[AR1]dis ospf peerOSPF Process 1 with Router ID 1.1.1.1NeighborsArea 0.0.0.0 interface 192.168.12.1(GigabitEthernet0/0/0)'s neighborsRouter ID: 2.2.2.2 Address: 192.168.12.2#AR1的邻居是AR2，ID是2.2.2.2，地址是192.168.12.2State: Full Mode:Nbr is Master Priority: 1DR: 192.168.12.2 BDR: 192.168.12.1 MTU: 0#由上看出AR1的DR是它对端接口的地址，BDR是它自己接口的地址Dead timer due in 30 secRetrans timer interval: 5Neighbor is up for 00:10:47Authentication Sequence: [ 0 ]NeighborsArea 0.0.0.1 interface 192.168.13.1(GigabitEthernet0/0/1)'s neighborsRouter ID: 3.3.3.3 Address: 192.168.13.3#AR1的另一个邻居是AR3，ID是3.3.3.3，地址是192.168.13.3State: Full Mode:Nbr is Master Priority: 1DR: 192.168.13.3 BDR: 192.168.13.1 MTU: 0#AR1-AR3之间的DR是AR3的接口地址，BDR 是AR1的接口的地址Dead timer due in 34 secRetrans timer interval: 5Neighbor is up for 00:10:11Authentication Sequence: [ 0 ][AR4]dis ospf peerOSPF Process 1 with Router ID 4.4.4.4NeighborsArea 0.0.0.2 interface 192.168.24.4(GigabitEthernet0/0/1)'s neighborsRouter ID: 2.2.2.2 Address: 192.168.24.2#AR4的邻居只有AR2State: Full Mode:Nbr is Slave Priority: 1DR: 192.168.24.4 BDR: 192.168.24.2 MTU: 0#AR2与AR4之间的DR是AR4的接口，BDR是AR2的接口Dead timer due in 34 secRetrans timer interval: 5Neighbor is up for 00:15:59Authentication Sequence: [ 0 ]备注：由上的查看路由邻居可以看出：DR是指某个网段的概念，是针对路由器的接口而言的。
多区域OSPF路由协议配置
实验四多区域OSPF路由协议配置一、实验目的1．掌握OSPF路由协议的配置方法；2．掌握OSPF末节区域的配置。
3．掌握OSPF绝对末节区域的配置二、实验说明1．本实验并非自行设计实验，学生必须按拓扑图指示连接各设备，并完成相关配置，按步骤完成实验；2．掌握OSPF路由协议的配置方法3．掌握末节区域与绝对末节区域三、实验拓扑Pc0Pc1四、实验步骤（所有2层配置省略）R1上的配置：R1<config>#router ospf 100R1<config-router>#network 192.168.12.0 .255 area 0R1<config-router>#network 192.168.13.0 .255 area 0R2上的配置：R2<config>#router ospf 100R2<config-router>#network 192.168.12.0 .255 area 0R2<config-router>#network 192.168.23.0 .255 area 0R2<config-router>#network 192.168.24.0 .255 area 1 /*边界路由器*/R2<config-router>#area 1 stub /*1区域为末节区域*/ R3上的配置：R3<config>#router ospf 100R3<config-router>#network 192.168.13.0 .255 area 0R3<config-router>#network 192.168.23.0 .255 area 0R3<config-router>#network 192.168.37.0 .255 area 2 /*边界路由器*/R3<config-router>#area 2 stub no-summary /*2区域为绝对末节区域*/ R7上的配置：R7<config>#router ospf 100R7<config-router>#network 192.168.37.0 .255 area 2R7<config-router>#network 192.168.70.0 .255 area 2R7<config-router>#area 2 stub no-summaryR4上的配置：R4<config>#router ospf 100R4<config-router>#network 192.168.24.0 .255 area 1R4<config-router>#network 192.168.45.0 .255 area 1R4<config-router>#network 192.168.46.0 .255 area 1R4<config-router>#area 1 stubR5上的配置：R5<config>#router ospf 100R5<config-router>#network 192.168.45.0 .255 area 1R5<config-router>#network 192.168.56.0 .255 area 1R5<config-router>#network 192.168.50.0 .255 area 1R5<config-router>#area 1 stubR6上的配置：R6<config>#router ospf 100R6<config-router>#network 192.168.56.0 .255 area 1R6<config-router>#network 192.168.46.0 .255 area 1R6<config-router>#network 192.168.60.0 .255 area 1R6<config-router>#area 1 stub五、实验结果1.末节区域路由2.绝对末节区域路由3.连通性测试。
ospf实验
CCNP Lab ManualLab 1.Configuring Basic Multi Area OSPF and Area Summary实验目的：1、掌握多区域的OSPF配置方法。
2、区别不同区域的路由。
3、掌握OSPF的路由汇总配置。
4、掌握OSPF的基本配置命令。
实验拓扑图：实验步骤及要求：1、配置各台路由器的IP地址，并且使用Ping命令确认各路由器的直连口的互通性。
2、在R1上进行area 1区域OSPF配置。
3、在R2上进行area1与area2的区域边界路由器(ABR)的OSPF配置。
4、参照R1与R2的配置，完成R3与R4的配置。
5、在任一路由器上，查看OSPF邻居表。
6、查看R1的路由表，观察其它区域路由。
7、查看R1的OSPF链路状态数据库。
8、在R1上使用ping命令确认路由的有效性。
9、查看R4的路由表和ospf的链路状态数据库。
可以发现R4路由器学习到area1区域的具体路由，其实，可以通过在R2(ABR)上可以对area1的路由进行汇总，通过汇总可以有效的减少路由表的大小，限制LSA扩散。
10、配置R2的区域汇总。
11、再次查看R4的路由表和数据库。
12、实验完成。
工大瑞普Cisco课程开发小组CCNP Lab ManualLab 2.Configuring OSPF in NBMA实验目的：1、掌握NBMA网络中OSPF的邻居关系手工和自动建立的两种配置方法。
2、掌握指定OSPF的接口优先级和通过修改OSPF的默认接口网络类型避免DR 的选举出错。
实验拓扑图：实验步骤及要求：1、配置各台路由器的IP地址，并且使用Ping命令确认各路由器的直连口的互通性。
2、其中R1、R2和R3的配置如下:3、在配置完OSPF协议后，查看R1、R2或R3路由器OSPF的邻居表，会发现OSPF 的邻居关系并没有被建立：4、查看R1的Seiral 1/2接口OSPF信息：5、通过分析可以看出，影响OSPF协议不能自己形成邻居关系的主要原因是，OSPF 主观认为NBMA的广播不支持广播和组播，因此不会主动的向外发送OSPF的HELLO数据包。
OSPF多区域路由配置实验
【网络拓扑结构图】【实验步骤】步骤1.(1)在GNS3中按照上图把网络拓扑图配置好(2)配置路由器模块右键点击路由器(west)图标，选中“配置”→“插槽”，进行如下图设置后，点击“OK”右键点击路由器(east)图标，选中“配置”→“插槽”，进行如下图设置后，点击“OK”右键点击路由器(R1)图标，选中“配置”→“插槽”，进行如下图设置后，点击“OK”右键点击路由器(R2)图标，选中“配置”→“插槽”，进行如下图设置后，点击“OK”(3)配置各PC机网络接口(PC1与PC2的配置方法一样，但是端口不一样)右键点击PC1图标，选中“配置”→“NIO UDP”，进行如下图设置后，点击“添加”后再点击“OK”。
(4)连接设备按下表把设备的端口连接好步骤2:(1)点击“开始”按钮，运行所有机器。
右键点击路由器(west)图标，选中“console”,等待路由器初始化后，开始进行如(2)查看配置好的路由器接口信息，显示如下图：(3)查看配置好的ospf步骤3：右键点击路由器(east)图标，选中“console”,等待路由器初始化后，开始进行如下配置：查看配置好的路由器接口信息，显示如下图：查看配置好的ospf 200信息，显示如下图：步骤4：右键点击路由器(R1)图标，选中“console”,等待路由器初始化后，开始进行如下配置：查看配置好的路由器接口信息，显示如下图：步骤5：右键点击路由器(R2)图标，选中“console”,等待路由器初始化后，开始进行如下配置：查看配置好的路由器接口信息，显示如下图：步骤6：检查路由器（R1）中的生成的路由信息,显示如下图：检查路由器（west）中的生成的路由信息,显示如下图：检查路由器（R2）中的生成的路由信息,,显示如下图：检查路由器(east)中的生成的路由信息.步骤7：通过VPCS虚拟机，为每个PC机配置IP地址和网关参数步骤8：检查主机间的通信，PC1和PC2可以互相ping通,显示如下图：用主机PC2 去ping各个网段，可以ping通,显示如下图：用路由器（R2）去ping各个网段也可以ping通,其他路由器同理。
ospf试题及答案
ospf试题及答案OSPF试题及答案1. OSPF协议属于哪一层的网络协议？A. 传输层B. 应用层C. 网络层D. 数据链路层答案：C2. OSPF协议中，路由器之间交换的信息称为什么？A. LSAB. LSRC. LSAckD. LSRQ答案：A3. 在OSPF协议中，如果一个路由器的OSPF优先级设置为0，这意味着什么？A. 该路由器可以成为区域的DR（指定路由器）B. 该路由器不能成为区域的DRC. 该路由器可以成为区域的BDR（备份指定路由器）D. 该路由器不能成为区域的BDR答案：B4. OSPF协议中，哪种类型的路由器不参与OSPF协议的路由计算？A. 内部路由器B. 边界路由器C. 指定路由器D. 虚拟路由器答案：D5. OSPF协议中，一个OSPF区域的类型可以是以下哪种？A. 标准区域B. 点对点区域C. 非广播多访问区域D. 所有以上答案：D6. OSPF协议中，路由器之间通过什么机制来防止路由环路？A. 序列号B. 跳数C. 区域IDD. 路由器ID答案：B7. 在OSPF协议中，如果一个路由器的Hello间隔设置为10秒，它的邻居路由器的Dead间隔是多少？A. 40秒B. 20秒C. 30秒D. 50秒答案：C8. OSPF协议中，哪种类型的LSA用于描述路由器的本地链路信息？A. Type 1B. Type 2C. Type 3D. Type 4答案：A9. 在OSPF协议中，当一个路由器需要向其邻居路由器发送LSA时，它会使用哪种类型的包？A. Link State UpdateB. Link State RequestC. Link State AcknowledgementD. Link State Advertisement答案：A10. OSPF协议中，如果一个路由器的OSPF配置模式为点对点，那么它的网络类型是什么？A. BroadcastB. Point-to-PointC. Non-Broadcast Multi-AccessD. Point-to-MultiPoint答案：B。
OSPF路由协议配置(计算机网络实验)
实验八指导：OSPF路由协议配置（动态路由配置）一、实验指导网络拓扑图二、实验配置A 路由器的配置（左边）：（一）．基本配置：配置路由器主机名Router>enable (注：从用户模式进入特权模式)Router#configure terminal （注：从特权模式进入全局配置模式）Router(config)#hostname A （注：将主机名配置为“A”）A(config)#下面为路由器各接口分配IP 地址A(config)#interface serial 0/0A(config-if)#ip address 172.16.2.2 255.255.0.0注：设置路由器serial 0 的IP 地址为172.16.2.2，对应的子网掩码为255.255.0.0A(config-if)#no shutdown （注：开启serial 0 口）A(config-if)#exitA(config)#interface fastethernet 0/0A(config-if)#ip address 171.16.3.1 255.255.0.0注：设置路由器fastethernet 0 的IP 地址为172.16.3.1，对应的子网掩码为255.255.0.0A(config-if)#no shutdown （注：开启fastethernet 0 口）(二)．配置接口时钟频率（DCE）：A(config-if)#exitA(config)#interface serial 0/0A(config-if)clock rate 64000 注：设置接口物理时钟频率为64Kbps(三)．配置OSPF路由协议：A(config-if)#exitA(config)#router ospf 1 (注：在路由器A上启用路由协议OSPF) A(config-router)#network 171.16.0.0 0.0.255.255 area 0A(config-router)#network 172.16.0.0 0.0.255.255 area 0（注：1.公布属于171.16.0.0主类的子网；2.包含在172.16.0.0主类内的接口发送接收路由信息）B 路由器的配置（右边）：(一)．基本配置：配置路由器主机名Router>enable (注：从用户模式进入特权模式)Router#configure terminal （注：从特权模式进入全局配置模式）Router(config)#hostname B （注：将主机名配置为“B”）B(config)#下面为路由器各接口分配IP 地址B(config)#interface serial 0/0B(config-if)#ip address 172.16.2.1 255.255.0.0B(config-if)#no shutdown （注：开启serial 0 口）B(config-if)#exitB(config)#interface fastethernet 0/0B(config-if)#ip address 173.18.3.1 255.255.0.0B(config-if)#no shutdown （注：开启fastethernet 0 口）(二)．配置OSPF路由协议：B(config-if)#exitB(config)#router ospf 1 （注：启用路由器B的OSPF协议）B(config-router)#network 172.16.0.0 0.0.255.255 area 0B(config-router)#network 173.18.0.0 0.0.255.255 area 0（注：1.公布属于172.16.0.0主类的子网；2.包含在173.18.0.0主类内的接口发送接收路由信息）三、验证命令：show ip int briefshow ip routeshow ip protocolsshow ip ospfshow ip ospf interfaceshow ip ospf databaseping四、实验结果1.查看A,B路由器中路由项。
