【CN209711965U】一种化妆刷的清洁消毒装置【专利】
【CN209829790U】一种用于聚氨酯涂料搅拌桶的清洗装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920349002.X(22)申请日 2019.03.19(73)专利权人 麦加涂料（南通）有限公司地址 226000 江苏省南通市经济技术开发区星湖大道1692号21(22)幢12160室专利权人 上海麦加涂料有限公司(72)发明人 罗永键 (74)专利代理机构 上海科盛知识产权代理有限公司 31225代理人 林君如(51)Int.Cl.B08B 9/087(2006.01)B08B 9/08(2006.01)B08B 3/12(2006.01)B08B 3/14(2006.01)(54)实用新型名称一种用于聚氨酯涂料搅拌桶的清洗装置(57)摘要本实用新型涉及一种用于聚氨酯涂料搅拌桶的清洗装置，包括清洗池、刷洗机构、刷洗液循环回路、超声波振荡器及涂料搅拌桶传输组件，其中：清洗池通过内置的分隔板形成顶部敞口的刷洗室和精洗室；刷洗机构由设置于刷洗室内的竖置刷辊以及用于驱动刷辊转动的刷辊驱动机构组成；刷洗液循环回路用于刷洗室内刷洗液的循环及净化；超声波振荡器设置于精洗室内；涂料搅拌桶传输组件由依次连接的导轨、升降机构和抓手组成，导轨设置于清洗池的上方，升降机构位于导轨的下方并与导轨滑动连接，抓手设置于升降机构的末端，用于抓取倒置的涂料搅拌桶的底部。
与现有技术相比，本实用新型清洗更加彻底，效率更高，而且具有环保、健康、结构简单等优点。
权利要求书1页 说明书3页 附图1页CN 209829790 U 2019.12.24C N 209829790U权 利 要 求 书1/1页CN 209829790 U1.一种用于聚氨酯涂料搅拌桶的清洗装置，其特征在于，包括：清洗池，通过内置的分隔板(13)形成顶部敞口的刷洗室(11)和精洗室(12)，刷洗机构，由设置于刷洗室(11)内的竖置刷辊以及用于驱动刷辊转动的刷辊驱动机构组成，刷洗液循环回路，连接于刷洗室(11)上，用于刷洗室(11)内刷洗液的循环及净化，超声波振荡器(4)，设置于精洗室(12)内，涂料搅拌桶传输组件，由依次连接的导轨(51)、升降机构(52)和抓手(53)组成，所述的导轨(51)设置于清洗池的上方，升降机构(52)位于导轨(51)的下方并与导轨(51)滑动连接，抓手(53)设置于升降机构(52)的末端，用于抓取倒置的涂料搅拌桶(6)的底部。

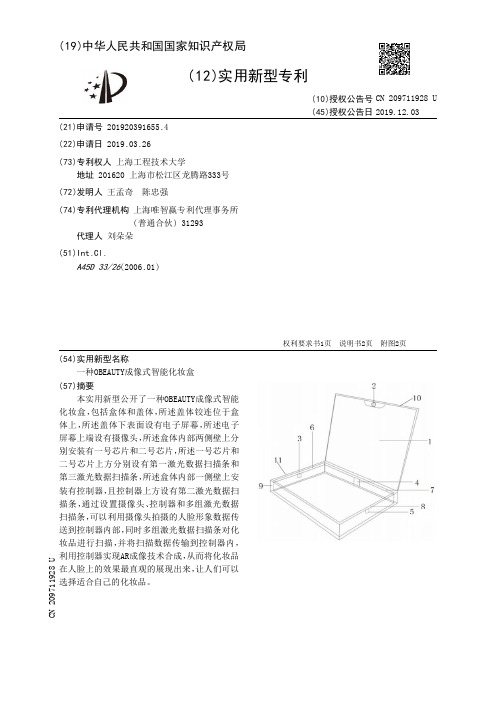

【CN209711928U】一种OBEAUTY成像式智能化妆盒【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920391655.4(22)申请日 2019.03.26(73)专利权人 上海工程技术大学地址 201620 上海市松江区龙腾路333号(72)发明人 王孟奇 陈忠强 (74)专利代理机构 上海唯智赢专利代理事务所(普通合伙) 31293代理人 刘朵朵(51)Int.Cl.A45D 33/26(2006.01)(54)实用新型名称一种OBEAUTY成像式智能化妆盒(57)摘要本实用新型公开了一种OBEAUTY成像式智能化妆盒，包括盒体和盖体，所述盖体铰连位于盒体上，所述盖体下表面设有电子屏幕，所述电子屏幕上端设有摄像头，所述盒体内部两侧壁上分别安装有一号芯片和二号芯片，所述一号芯片和二号芯片上方分别设有第一激光数据扫描条和第三激光数据扫描条，所述盒体内部一侧壁上安装有控制器，且控制器上方设有第二激光数据扫描条，通过设置摄像头、控制器和多组激光数据扫描条，可以利用摄像头拍摄的人脸形象数据传送到控制器内部，同时多组激光数据扫描条对化妆品进行扫描，并将扫描数据传输到控制器内，利用控制器实现AR成像技术合成，从而将化妆品在人脸上的效果最直观的展现出来，让人们可以选择适合自己的化妆品。
权利要求书1页 说明书2页 附图2页CN 209711928 U 2019.12.03C N 209711928U权 利 要 求 书1/1页CN 209711928 U1.一种OBEAUTY成像式智能化妆盒，包括盒体(11)和盖体(10)，所述盖体(10)铰连位于盒体(11)上，其特征在于，所述盖体(10)下表面设有电子屏幕(2)，所述电子屏幕(2)上端设有摄像头(1)，所述盒体(11)内部两侧壁上分别安装有一号芯片(3)和二号芯片(5)，所述一号芯片(3)和二号芯片(5)上方分别设有第一激光数据扫描条(6)和第三激光数据扫描条(8)，所述盒体(11)内部一侧壁上安装有控制器(4)，且控制器(4)上方设有第二激光数据扫描条(7)。

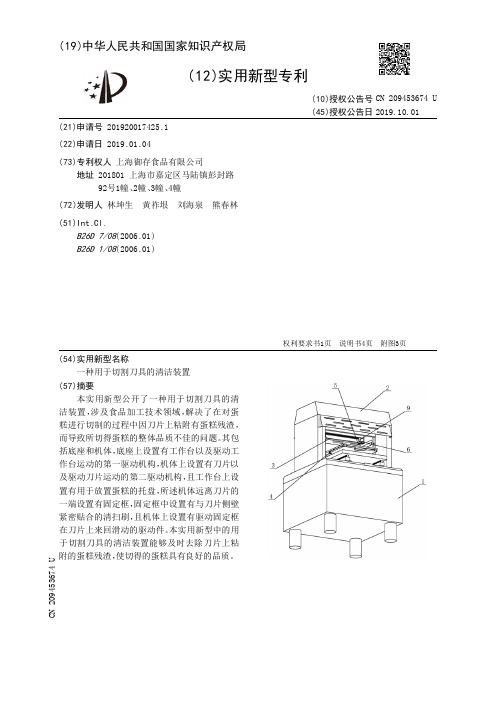

【CN209453674U】一种用于切割刀具的清洁装置【专利】
3 .根据权利要求2所述的用于切割刀具的清洁装置，其特征在于，所述机体（2）位于刀 片（3）的两端设置有震动刷（9）。
4 .根据权利要求1所述的用于切割刀具的清洁装置，其特征在于，所述清扫刷（7）包括 粗刷（71）和细刷（72），清扫刷（7）沿其运动方向分别靠近机体（2）的两端设置为粗刷（71）， 且粗刷（71）之间设置为细刷（72）。
权利要求书1页说明书4页 附图3页
CN 209453674 U
CN 209453674 U
权 利 要 求 书
1/1 页
1 .一种用于切割刀具的清洁装置，包括底座（1）和机体（2），底座（1）上设置有工作台以 及驱动工作台运动的第一驱动机构，机体（2）上设置有刀片（3）以及驱动刀片（3）运动的第 二驱动机构，且工作台上设置有用于放置蛋糕的托盘（4），其特征在于，所述机体（2）远离刀 片（3）的一端设置有固定框（5），固定框（5）中设置有与刀片（3）侧壁紧密贴合的清扫刷（7）， 且机体（2）上设置有驱动固定框（5）在刀片（3）上来回滑动的驱动件（6）。
实用新型内容 [0005] 针对现有技术中在对蛋糕进行切制的过程中因刀片上粘附有蛋糕残渣，而导致所 切得蛋糕的整体品质不佳的问题，本实用新型的目的在于提供一种用于切割刀具的清洁装 置，通过采在机体上设置有往复运动的清扫刷，以解决上述问题，其能够及时去除刀片上粘 附的蛋糕残渣，使切得的蛋糕具有良好的品质。 [0006] 为实现上述目的，本实用新型提供了如下技术方案： [0007] 一种用于切割刀具的清洁装置，包括底座和机体，底座上设置有工作台以及驱动 工作台运动的第一驱动机构，机体上设置有刀片以及驱动刀片运动的第二驱动机构，且工 作台上设置有 用于放置蛋 糕的 托盘 ，所述机体远离刀片的 一端设置有固定框 ，固定框中设 置有与刀片侧壁紧密贴合的清扫刷，且机体上设置有驱动固定框在刀片上来回滑动的驱动 件。 [0008] 通过采用上述技术方案，将蛋糕放置在托盘上，运转第一驱动机构并带动工作台 在底座上等距移动，同时运转第二驱动机构并带动刀片上下运动，对托盘上的蛋糕进行切 割 ，当刀片完成一次 切割并回到初始位置时 ，驱动件通过固定框带动清扫刷，对刀片上粘附 的蛋糕残渣进行清扫。如此设置，刀片每完成一次切割，清扫刷都会对刀片进行一次清洗， 有利于使刀片表面保持洁净 ，进而使所 切得的蛋糕具有良 好的品 质，并使 用于切割刀具的 清洁装置整体具有良好的应用性。 [0009] 进一步的，所述固定框靠近底座的一端设置有接蛋糕残渣的收集桶。 [0010] 通过采用上述技术方案，收集桶能够收集刀具和清扫刷上掉落的蛋糕残渣，当刀 片上粘附的蛋糕残渣较多时 ，清扫刷在对刀片进行青岛的同时 ，清扫刷上会堆积较多的蛋

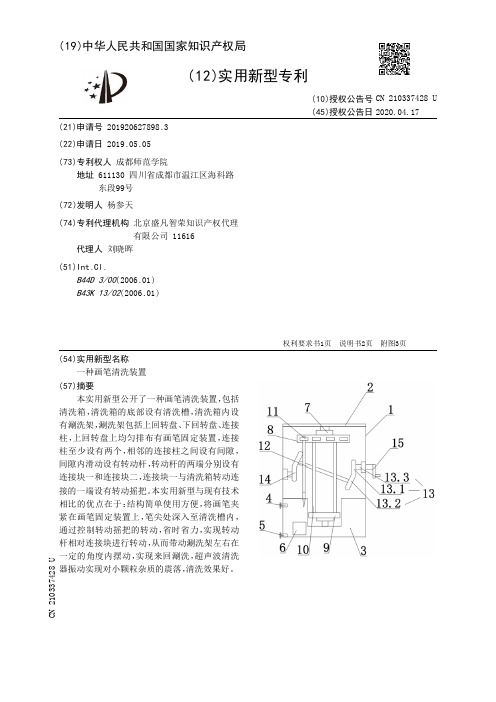

【CN210337428U】一种画笔清洗装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920627898.3(22)申请日 2019.05.05(73)专利权人 成都师范学院地址 611130 四川省成都市温江区海科路东段99号
(72)发明人 杨参天 (74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 刘晓晖
(51)Int.Cl.B44D 3/00(2006.01)
B43K 13/02(2006.01)
(54)实用新型名称一种画笔清洗装置(57)摘要本实用新型公开了一种画笔清洗装置，包括清洗箱，清洗箱的底部设有清洗槽，清洗箱内设有涮洗架，涮洗架包括上回转盘、下回转盘、连接柱，上回转盘上均匀排布有画笔固定装置，连接柱至少设有两个，相邻的连接柱之间设有间隙，间隙内滑动设有转动杆，转动杆的两端分别设有连接块一和连接块二，连接块一与清洗箱转动连接的一端设有转动摇把。本实用新型与现有技术相比的优点在于：结构简单使用方便，将画笔夹紧在画笔固定装置上，笔尖处深入至清洗槽内，通过控制转动摇把的转动，省时省力，实现转动杆相对连接块进行转动，从而带动涮洗架左右在一定的角度内摆动，实现来回涮洗，超声波清洗器振动实现对小颗粒杂质的震落，清洗效果好。
权利要求书1页 说明书2页 附图3页CN 210337428 U2020.04.17
CN 210337428 U1.一种画笔清洗装置，其特征在于：包括清洗箱(1)，所述清洗箱(1)上铰接有箱盖(2)，所述箱盖(2)为双开式结构，所述清洗箱(1)的底部设有清洗槽(3)，所述清洗槽(3)的一侧上下设有进液口(4)和排液口(5)，所述清洗槽(3)内部设有超声波清洗器(6)，所述清洗槽(3)为环状结构，所述清洗箱(1)内设有涮洗架(7)，所述涮洗架(7)与清洗箱(1)转动连接，所述涮洗架(7)设置在清洗槽(3)的中心处，所述涮洗架(7)包括上回转盘(8)、下回转盘(9)、连接上回转盘(8)和下回转盘(9)的连接柱(10)，所述上回转盘(8)上均匀排布有画笔固定装置(11)，所述连接柱(10)至少设有两个，所述连接柱(10)沿的回转盘的直径对称设置，相邻的连接柱(10)之间设有间隙，所述间隙内滑动设有转动杆(12)，所述转动杆(12)的两端分别设有连接块一(13)和连接块二(14)，连接块的一端与转动杆(12)转动连接，连接块的另一端与清洗箱(1)转动连接，所述连接块一(13)与清洗箱(1)转动连接的一端设有转动摇把(15)。2.根据权利要求1所述的一种画笔清洗装置，其特征在于：所述清洗箱(1)为圆柱型结构，所述箱盖(2)的形状为半弧形。3.根据权利要求1所述的一种画笔清洗装置，其特征在于：所述画笔固定装置(11)包括固定架(11.1)，所述固定架(11.1)的两端设有T型块(11.2)，所述上回转盘(8)上设有凹槽(11.3)，所述T型块(11.2)与凹槽(11.3)滑动连接，所述凹槽(11.3)内设有压缩弹簧(11.4)，所述压缩弹簧(11.4)连接凹槽(11.3)与T型块(11.2)。4.根据权利要求3所述的一种画笔清洗装置，其特征在于：所述固定架(11.1)朝向上回转盘(8)的一侧设有增大摩擦的橡胶垫，所述橡胶垫上设有防滑纹。5.根据权利要求1所述的一种画笔清洗装置，其特征在于：所述上回转盘(8)的尺寸大于下回转盘(9)的尺寸。6.根据权利要求1所述的一种画笔清洗装置，其特征在于：连接块包括竖直设置的杆一(13.1)、连接在杆一(13.1)的一端且与转动杆垂直的杆二(13.2)、杆一(13.1)远离杆二(13.2)的一端的水平设置的杆三(13.3)。
【CN209715502U】一种滤布喷涂装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920228848.8(22)申请日 2019.02.23(73)专利权人 安徽巨创化纤科技有限公司地址 236700 安徽省亳州市利辛县工业园诚信路以南青年路以西(72)发明人 杨蕊蕊 陆恒林 李芳勤 陆艳 (74)专利代理机构 北京风雅颂专利代理有限公司 11403代理人 杨红梅(51)Int.Cl.B05B 13/04(2006.01)B05B 13/02(2006.01)B05B 15/62(2018.01)(54)实用新型名称一种滤布喷涂装置(57)摘要本实用新型公开了一种滤布喷涂装置，包括工作台，工作台上表面左端和右端分别设置有第一滚轴和第二滚轴，第一滚轴和第二滚轴之间通过滤布连接，工作台上表面中间位置设置有移动喷射组件，移动喷射组件上方连接有连接板，连接板两端均通过第二支架与工作台固定连接，移动喷射组件上连接有喷头，移动喷射组件用于带动喷头在工作台上前后移动的对滤布进行喷涂，喷头的移动方向与第一滚轴的轴指向方向相平行，第二支架上设置有固定组件，固定组件用于对第二喷涂用管的缠绕固定。
本实用新型便于对滤布进行全面的喷涂，便于对滤布进行均匀喷涂，同时减少喷涂中第二喷涂用管的损坏率。
权利要求书1页 说明书4页 附图1页CN 209715502 U 2019.12.03C N 209715502U权 利 要 求 书1/1页CN 209715502 U1.一种滤布喷涂装置，其特征在于，包括工作台(1)和喷头(17)，所述工作台(1)一侧连接有喷涂箱(18)，所述工作台(1)上表面左端和右端分别设置有第一滚轴(2)和第二滚轴(3)，所述第一滚轴(2)和所述第二滚轴(3)相互平行设置，所述第一滚轴(2)和第二滚轴(3)之间通过滤布(5)连接，所述工作台(1)上表面中间位置设置有移动喷射组件，所述移动喷射组件位于所述滤布(5)上方，所述移动喷射组件上方连接有连接板(12)，所述连接板(12)两端均通过第二支架(6)与所述工作台(1)固定连接，所述移动喷射组件上连接有喷头(17)，所述喷头(17)通过第二喷涂用管(19)与所述喷涂箱(18)连通，所述第二喷涂用管(19)与所述喷涂箱(18)之间连通有喷涂泵，所述移动喷射组件用于带动喷头(17)在工作台(1)上前后移动的对滤布(5)进行喷涂，所述喷头(17)的移动方向与所述第一滚轴(2)的轴指向方向相平行，所述第二支架(6)上设置有固定组件，所述固定组件用于对第二喷涂用管(19)的缠绕固定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920393846.4
(22)申请日 2019.03.27
(73)专利权人 河南大新化妆用具有限公司
地址 477200 河南省周口市鹿邑县产业集
聚区吉贞路北段
(72)发明人 丁文举
(74)专利代理机构 郑州万创知识产权代理有限
公司 41135
代理人 任彬
(51)Int.Cl.
A46B 17/06
(2006.01)
(54)实用新型名称
一种化妆刷的清洁消毒装置
(57)摘要
本实用新型公开了化妆刷清洁技术领域的
一种化妆刷的清洁消毒装置，包括箱体，箱体上
端开凿有两组对称的通孔，通孔内设有U型拉杆，
U型拉杆位于箱体内部两端之间固定连接有固定
板，固定板上端中部固定连接有第一电机，第一
电机动力轴端贯穿固定板固定连接有旋转杆，旋
转杆下端插接有固定盘，箱体下端设有清洁池，
箱体侧壁内设有第二电机，第二电机动力轴端贯
穿箱体侧壁固定连接于扇叶，通过U型拉杆带动
固定盘上下移动，清洗的化妆刷的刷毛，固定盘
可充分固定化妆刷的刷杆，避免产生晃动影响清
洗效果，进一步的，电机转动使刷毛中的水由于
离心力向外侧溅出，同时扇叶配合能快速烘干化
妆刷，并且紫外线消毒灯可对刷毛进行有效消
毒。
权利要求书1页 说明书3页 附图2页
CN 209711965 U
2019.12.03
C
N
2
0
9
7
1
1
9
6
5
U
1.一种化妆刷的清洁消毒装置，包括箱体（1），其特征在于：所述箱体（1）上端开凿有两
组对称的通孔（2），所述通孔（2）内设有U型拉杆（3），所述U型拉杆（3）的两端贯穿通孔（2）连
通于箱体（1）内部，所述U型拉杆（3）位于箱体（1）内部两端之间固定连接有固定板（4），所述
固定板（4）上端中部固定连接有第一电机（5），所述第一电机（5）动力轴端贯穿固定板（4）固
定连接有旋转杆（6），所述旋转杆（6）下端上侧固定连接有限位块（7），所述旋转杆（6）下端
插接有固定盘（8），所述固定盘（8）中端设有与旋转杆（6）横截面相同的圆孔（9），所述固定
盘（8）侧端开凿有多组均匀分布的固定孔（10），所述固定孔（10）内设有弧形固定块（11），所
述弧形固定块（11）上设有轴承座，所述固定盘（8）外侧端设有贯穿固定盘（8）连通于固定孔
（10）的螺纹杆（12），所述螺纹杆（12）位于固定孔（10）内的一端通过轴承转动连接弧形固定
块（11），所述箱体（1）下端设有清洁池（13），所述箱体（1）侧壁内设有第二电机（14），所述第
二电机（14）动力轴端贯穿箱体（1）侧壁固定连接于扇叶（15）。
2.根据权利要求1所述的一种化妆刷的清洁消毒装置，其特征在于：所述U型拉杆（3）位
于箱体（1）内部端套设有压缩弹簧（16），所述压缩弹簧（16）上端固定连接与箱体（1）内部上
端，所述压缩弹簧（16）下端固定连接与固定板（4）上端。
3.根据权利要求1所述的一种化妆刷的清洁消毒装置，其特征在于：所述箱体（1）上端
位于U型拉杆（3）的下端固定连接有T型限位块（17）。
4.根据权利要求1所述的一种化妆刷的清洁消毒装置，其特征在于：所述U型拉杆（3）的
拉手端和箱体（1）位于第一电机（5）的上端均设有橡胶垫（18），所述橡胶垫（18）表面有凸起
的圆点。
5.根据权利要求1所述的一种化妆刷的清洁消毒装置，其特征在于：所述旋转杆（6）下
端设有螺纹（19），所述旋转杆（6）下端通过螺纹（19）与固定螺母（20）螺纹连接。
6.根据权利要求1所述的一种化妆刷的清洁消毒装置，其特征在于：所述箱体（1）一侧
通过转轴转动连接有活动门（21），所述活动门（21）外侧端固定连接有把手（22），所述活动
门（21）内侧端固定连接有紫外线消毒灯（23）。
7.根据权利要求1所述的一种化妆刷的清洁消毒装置，其特征在于：所述清洁池（13）下
端设有连通与箱体（1）外侧的排水口（24），所述排水口（24）上设有电磁阀。
权 利 要 求 书
1/1页
2
CN 209711965 U
