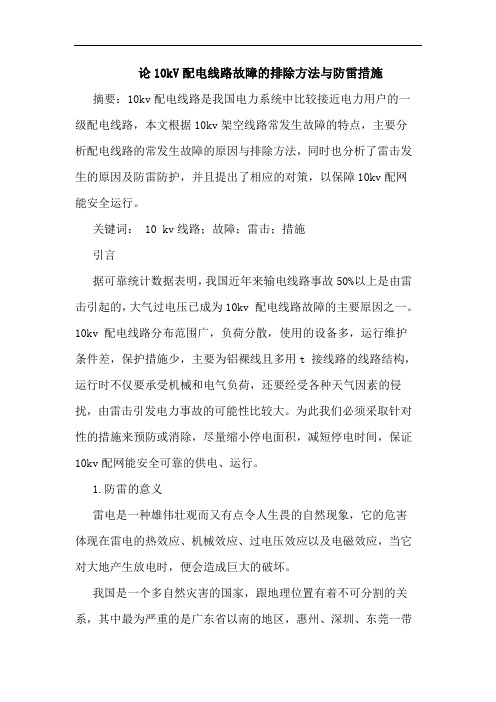

论10kV配电线路故障的排除方法与防雷措施摘要:10kv配电线路是我国电力系统中比较接近电力用户的一级配电线路,本文根据10kv架空线路常发生故障的特点,主要分析配电线路的常发生故障的原因与排除方法,同时也分析了雷击发生的原因及防雷防护,并且提出了相应的对策,以保障10kv配网能安全运行。

关键词: 10 kv线路;故障;雷击;措施引言据可靠统计数据表明,我国近年来输电线路事故50%以上是由雷击引起的,大气过电压已成为10kv 配电线路故障的主要原因之一。

10kv 配电线路分布范围广,负荷分散,使用的设备多,运行维护条件差,保护措施少,主要为铝裸线且多用t 接线路的线路结构,运行时不仅要承受机械和电气负荷,还要经受各种天气因素的侵扰,由雷击引发电力事故的可能性比较大。

为此我们必须采取针对性的措施来预防或消除,尽量缩小停电面积,减短停电时间,保证10kv配网能安全可靠的供电、运行。

1.防雷的意义雷电是一种雄伟壮观而又有点令人生畏的自然现象,它的危害体现在雷电的热效应、机械效应、过电压效应以及电磁效应,当它对大地产生放电时,便会造成巨大的破坏。

我国是一个多自然灾害的国家,跟地理位置有着不可分割的关系,其中最为严重的是广东省以南的地区,惠州、深圳、东莞一带的雷电自然灾害已经达到世界之最。

雷电事故经常会造成供电线路频繁跳闸,给农业生产带来一定损失。

对于处在雷电活动平均值较大的雷电区,由于遭受雷电强烈活动的影响,会造成大面积停电事故的发生,给供电企业造成电量损失和供电可靠性的降低,同时也给用电客户带来极大的经济损失。

由于我国的的输电线路分布广泛,而且大多数地处旷野,很容遭到雷击。

当雷电击中电力线路时,雷电流需经过电力线路泄入大地。

即使雷电没有击中电力线路,当雷击发生后,导线上感应的异号电荷失去束缚,向导线两则流动,这些电流通过线路侵入变电站或袭击电气设备,在设备上形成过电压。

当过电压高于设备的额定雷电冲击耐受电压时,设备就会损坏。

10kV配网架空绝缘线路防雷措施

10kV配网架空绝缘线路防雷措施摘要:在国内电力线路中,10kV配网架空线路属于相对重要的部分,其运行安全性对于整个配电网的稳定性均会起到重要影响,为此,需要经由全面方案的设计来维护架空线路的运行安全,促使其能够发挥出实际价值。

在对架空线路进行保护设计的环节中,关注的基础内容包括防水、防泄漏等。

而此外架空线路还涉及到防雷设计,其原因在于,从近年来架空线路出现故障的原因分析来看,雷击属于危害性较为严重的自然因素之一,为此,需要在线路设计上融入有效的防雷设计,保障整个线路能够规避雷击风险。

关键词:10kV;配网架空;绝缘线路;防雷措施一、10kV配网线路雷电隐患分析(一)10kV配电线路设备不符合规定的情况现阶段,10kV配电网线路上的铁棒和开关依旧存在着安装不符合相关标准的情况。

每年都会出现许多不可修复的焊接问题,导致配电线路非常容易受到雷击。

安装在10kV配网线路上的避雷器质量不过硬,使用一段时间便会失去作用,很难真正起到避雷效果。

(二)线路自身的原因10kV配网架空线路的临近位置会分布着众多的其他线路,处于一个线路相对集中的空间中,而这种空间本身就已经具备了对雷的吸引力。

与其他电路的防雷技术进行对比,10kV配网架空线路显然还不够完善,更容易受到雷击。

10kV配网架空线路的自身因素属于引发雷击的主要因素,而这一点在一定程度上也可理解为是可控制因素,为此,有必要在防雷技术上进一步提升。

(三)10kV配电线路绝缘子的耐压性能较低10kV配电线路的针形绝缘子的电阻线跨度要更大,在遇到雷电等情况下具备了更好的防护效果。

但是,此类针形绝缘子也有着一定的不足,当此类绝缘子内部发生故障时,此类绝缘子依旧可以正常运行,这就导致工作人员在检查过程中很难发现其故障原因,没有办法第一时间找出因雷击而损坏的地方。

二、雷击断线机理分析由于现阶段我国10kV配电线路系统为单相线圈接地系统,在配电线路绝缘单相接地时,可最大化补偿因直流过大电弧单相接地金属短路的电流损失,单相接地导线短路放电故障一般不会断线。

10kV架空配电线路常见防雷原理及措施分析

10kV架空配电线路常见防雷原理及措施分析电力是现今使用最多也是应用最为广泛的基础性能源,其在经济发展及居民生产生活中发挥着巨大的作用。

10kV配电线路是供电网络中的重要一环,其能否安全运行对于保障供电质量有着极为重要的意义。

通过对10kV配电线路常见供电故障进行统计分析后发现,雷击所造成的供电故障在10kV配电线路常见故障中占据着较大的比重,因此,做好10kV配电线路的防雷保护对于确保10kV 配电线路的正常供电十分重要。

文章在分析10kV架空配电线路结构特点及安装要点的基础上对10kV配电线路的相关防雷措施进行分析阐述。

标签:10kV架空配电线路;防雷保护;措施分析前言10kV架空配电线路是电网供电的重要组成部分,在现今的10kV架空配电线路中已经将绝缘导线进行了广泛的使用,在降低瞬时故障方面取得了明显的效果,但是也带来了雷击断线的问题,尤其是在南方或是雷电多发区域做好10kV 架空配电线路绝缘导线的防雷保护是确保10kV架空配电线路安全运行的重点工作之一。

1 10kV架空配电线路防雷措施的原理及结构现今在10kV架空配电线路的防雷保护中主要有疏导和堵塞两大防雷思想。

其中在疏导式防雷方式中可以允许10kV架空配电线路中有一定的雷击跳闸率,以尽可能的减少雷击事故的发生。

而10kV架空配电线路的堵塞式的防雷保护则主要是通过尽可能的提高10kV架空配电线路的承受雷击的能力,从而最大限度的避免10kV架空配电线路在遭受到雷击时产生导线烧毁,减少10kV架空配电线路的雷击跳闸率。

现今针对于10kV架空配电线路的防雷产品有多种,其中防雷效果较好产品有垂直双向穿刺型防弧金具、穿刺电极式金属氧化物避雷器等。

现今在10kV架空配电线路的防雷保护方式的选择上需要在考虑10kV架空配电线路周边环境、雷击强度以及其他一些因素的基础上根据防雷保护的技术与经济等多方面的比较来采取较为适宜的技术方案来实现对于10kV架空配电线路的防雷保护。

10kV配网线路防雷技术措施探讨

由于 雷 电流 通 过 时 残 留在 介 质 中 的 电 荷之 间产 生 的静 电力 引 起 电位上 ,使 塔 顶 电位 大 大提 高 ,更容 易造 成塔 体 与 绝缘 子 串 的闪
的。
络, 反而使 线 路的 耐雷 水平 下 降 。
14 4
Gguh三兰 羹 。iJu n y ys
() 阶段 配 电线路 防 雷主要 采用 降低塔 体 接地 电 阻的 方法 。 1现 的 声响 。4 放 电的雷 电流伴 随有 电磁 效应 、 效应 和机 械 效应 , () 热 因 这 在平 原 地区 和土 壤 电阻 率 比较低 的地 方 实施 起来 应该 相 对较 容 此对 电气 设 备及 建筑 设施 有 很大 的危 害 。 雷云 放 电时 , 主放 电引起 易 , 是对 于广 东江 门这样 的丘 陵地 区, 别 是 部 分 山区 杆塔 , 但 特 要 的 电磁场 在 雷击 点 附近 的金属 机 构和 导线 上产 生 感应 电压 ,其 幅 保 证接 地 电阻 合格 则往 往 在 4 塔脚 部 位采 用敷 设 较长 的 接地 网 个
气 团 , 就是 雷云 。 这
当不 同 的 电荷的 雷云 把空 气 间隙 击穿放 电时 ,即发 生所 谓 的 雷 电 。如 果 大气 中 的雷云 接近 地 面时 ,则在 地面 上会 感 应 出与 雷 云相 反 的异性 电荷 ,若雷 云再 继 续接近 地 面 以至把 空气 间 隙击 穿
时 , 是 雷云 对地 放 电 。 便
1 雷电产 生 的物 理条 件 。 击雷 和雷 电感 应 的形 成及 危害 身 的防 雷 设计 比高 电压 等级 的线 路要 低 , 同样 都位 于 多雷 区时 , 直 当
要研 究 1 V配 网线 路 防雷 技术 措施 , 先要 明 白以下 问题 : 0 k 首 () 电是什 么 ;2 雷 电的 形成 ;3 雷 电 的特性 ;4 雷 电危 害 的 1雷 () () () 方式 。 雷 电是一 种 司空 见惯 的 自然现 象 , 然而 对它 的成 因 , 到今 日 直 仍然 处于 假说 阶 段 , 当今 被人 们所 接受 的假 说 是 : 气 中的饱 和 水 大 蒸气 遇冷 成水 滴 ,该 水滴 在强 烈 的上 升气 流冲 击下 被分 解 成带 有 由于 1 v线 路 的先天 不足 , O k 防御 雷 电的能 力 , 当然 会 显 得较 为 脆 弱 , 常遭 受 雷害 也 不足 为 奇 。 () 经 3 由于 设 计 上 的原 因 部分 l 0k v 线 路使 用针 式 绝缘 子 。 显然 针式 绝 缘子 在线 路档 距 跨度 大 、 抵御 强 风 、 风、 电等 恶 劣环 境上 使用 , 果 明显优 于 瓷横 担 , 台 雷 效 但是 如 果 针 式绝 缘 子发 生 内部击 穿 时 , 障 不易 被发 现 , 且我们 现在 使 用 故 而 的针 式绝 缘 子 都 是耐 压 3 V 的 绝 缘子 ,在 强 雷 电时 被击 穿 、 5 k 击

10kV配电架空线路防雷措施

10kV配电架空线路防雷措施摘要:随着近年来经济的不断增长,人民生活水平不断提高并且工作领域也趋向智能化,因此对电能的需求在不断增长,由此,对电压输送的安全性和稳定性提出了极高的要求。

尽管架空配电线已经进行了防雷措施以避免在雷雨天受到雷电等破坏,但是仍存在一些问题,而且影响了架空配电线路的安全性。

为此,需要对电网进行优化和改进,以提高电网的安全性和稳定性。

同时,还需要加强对电网的监管和维护工作,以确保电网的稳定运行。

此外,还需要采用更加先进的技术和设备,以提高电网的运行效率和安全性。

关键词:10kV配电;架空线路;防雷措施;引言架空配电网是电力系统的核心,在电力传输和分配中起着举足轻重的作用。

10 KV配电网是当前我国城市和农村电网中广泛使用的一种输电线路,具有着布点多、适用范围广、线路长度大等特点。

由于负载波动较大,在雷雨季节遭受雷击的情况时有发生,给用户、供电单位的配电网和线路带来了严重的破坏,严重影响了供电的稳定性和用户的安全。

为此,在10 KV配电网的设计与施工中,应高度关注与重视10 KV配电网的雷电防护,加大10 KV配电网的应用与研究力度。

1、10kV配电线路防雷措施安装的重要性10 kV配电线路在日常运行中,受气象条件的影响。

10kV配电线路通常都是直接暴露在空气当中的,在雷雨天气中如果被雷电击中会直接导致安全问题的发生。

10kV配电线路一直在运输电力,而且电路的输电功能较好,被雷电击中就有可能发生线路燃烧,引发电线路当中的机械设备起火,导线的电能传输速度非常快,极易造成大面积导线的损伤,并引发大规模的爆炸。

由此可以看出,在10kV配电网中,加装防雷装置是非常重要的。

2、10kV配电架空线路存在的隐患2.1避雷线防雷存在的局限性避雷线安装在架空配电网中,主要起到防雷的作用,在雷击事故中,电线上会出现很大的过电压,避雷线起到保护电线的作用,这样才能最大限度的减少过电压,并将其输送到地面上。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

10kV
配电线路差异化防雷技术
发表时间:
2018-11-14T07:32:46.290Z 来源:《基层建设》2018年第30期 作者: 王耀 郭煌 彭积城 吴剑钊
[导读] 摘要:防雷是配电线路、设备降低故障率的重要措施,也是如今最热门的课题之一。

国网宁德供电公司 福建宁德 352100

摘要:防雷是配电线路、设备降低故障率的重要措施,也是如今最热门的课题之一。据统计,近年来强雷区、多雷区配电线路、设备

“外力破坏-雷击”引起的故障占总故障次数比例高达60%以上。而如今配网防雷措施较为薄弱,雷害是如今故障停电的主要原因,严重影
响供电可靠性,鉴于此,本文对
10kV配电线路差异化防雷技术进行了分析探讨,仅供参考。

关键词:10kV配电线路;差异化防雷;技术

一、差异化运维指导思想

在人力资源配置紧缺的情况下,为解决配网巡维日常需求,提高配网巡维的针对性,提升现场配网运维效率,确保配网设备稳定运
行,以线路分级为出发点,动态调整线路巡视周期,使运行人员清楚地知道
“线路设备风险评估状态”“线路的重要程度”“什么时间需到什么
地方以什么标准用什么技术手段进行什么内容
”的巡维工作。综合考虑设备线路在配电网中的重要程度、健康状态以及外部环境因素等条件
的作用,建立配网设备差异化运维新模式。

二、雷电对10kV配网的危害机理
1
、直击雷(或者绕击雷)

直击雷指雷云直接向电力设施放电,由于10kV配电线路、设备相对于输电线路,对地距离有限,且由于附近高层建筑、植被等有一定
的避雷效果,故
10kV配电线路、设备受直击雷概率相当小。若受雷电直击,线路、设备将立即击穿,常常造成绝缘子击穿、闪络,导线烧
断,设备烧坏等故障。
2
、感应雷

受直击雷电流的电磁感应,及雷云对设备、线路的静电感应影响,配电网容易出现感应雷过电压,若过电压峰值过高或配网防雷强度
不足,则容易引起设备故障、绝缘子闪络或击穿等问题。
3
、反击过电压(或雷电波入侵)

雷击杆塔或配网建筑物,因杆塔的电感和接地电阻,容易引起良好接地的不带电体具有较高电势,其与10kV配电线路、设备的电势差
容易引起绝缘子闪络,将过电压引入配电网络,引起连锁故障。

三、10kV配电线路差异化防雷技术
1
、加强对雷击高发区域的防范意识

在某些地区,比如海拔较高地区出现雷暴现象的几率较高,针对此类雷击高发区域一定要制定要针对性防雷击设施的布设。防雷击设
施的布设首先需要技术人员针对该地区以往的雷击情况进行详细的调查,收集相关信息参数,这样才能对雷击的频率进行科学、合理的评
估,从而更有针对性的进行相关设施的布设。除此之外,在雷击高发区域一定要加强配电线路的检测工作。这是因为,在雷击高发区域
内,配电线路任何一点细微的问题,都有可能引来雷电的袭击,导致配电线路被破坏。因此,技术人员需要定期对配电线路进行检修、维
护,及时发现线路中存在的问题并进行处理,这样才能进一步提升配电线路的防雷效果,确保线路的安全运行。
2
、并联间隙防雷

对于一些特殊地理位置的配电线路,如沿海,山区,丘陵地区,地形地势复杂,雷电活动频繁,常规防雷方法往往达不到预期的防雷
效果,因此进一步研究适合特殊地理环境的防雷措施还是很有必要的。并联间隙防雷是和传统的防雷保护方式不同的一种
“疏导型”的防雷
保护方式。采用间隙装置与绝缘子串并联,接闪雷电,疏导工频电弧,虽有雷击闪络,但无永久性故障,重合闸能够成功动作,从而有效
地防止绝缘子损坏,避免雷击事故发生。并联间隙装置的作用机理是:在绝缘子串两端并联一对金属电极(又称招弧角
/引弧角),构成保
护间隙。当架空线路遭受雷击时,并联间隙因冲击放电电压低于绝缘子串的放电电压,故首先放电,随后产生工频短路电弧。短路电弧在
电动力和热浮力的作用下,向远离绝缘子串的方向运动,最后稳定在并联间隙端部进行燃烧,直至跳闸熄灭。由于电弧被拉向遠离绝缘子
串的方向,从而避免了其对绝缘子串的灼烧,有效地保护了绝缘子串不受损伤。
3
、开展配网加装避雷线及杆塔改造应用研究

首先,建立输电线路感应雷计算模型,包括:雷击时空间电磁耦合的计算模型、考虑入地电流频变特性的感应电压计算模型、考虑全
回路参数频变特性的计算模型等。其次,建立输电线路杆塔多阻抗模型,对杆塔接地电阻的降低进行分析研究,计算导线、避雷线击距和
地面击距,分析研究如何进行避雷线的选择及架设。最后,确定避雷线选择及杆塔改造方案。
4
、不同配电设备差异化防雷
10kV
架空线路的防雷的主要目的是尽量减少雷击断线、雷击过电压跳闸及绝缘子损坏。雷击断线最有有效的防雷方式是,配电线路采
用裸导线或架空避雷线。因此对于雷害频繁发成地区且不用考虑线树矛盾、人员安全隐患或异物短路少发区应优先考虑采用裸导线架设;
在防雷经济技术指标合理的情况下也可以架设避雷线保护。

雷击过电压跳闸及绝缘子损坏的防雷主要方式有:提高配电架空线路的绝缘水平、装设外串联间隙避雷器及配置合理的接地装置。提
高配电架空线路的绝缘水平有:提高直线柱的绝缘子雷电全波冲击耐受电压、增加瓷绝缘子的片数、在雷电频发区采用绝缘横担。装设外
串联间隙避雷器及配置合理的接地装置,要求有重要用户雷电易击段、雷电频发段和跨越河流、山谷等大档距的双侧杆应每基杆每相架空
线安装避雷器;装设避雷器的线段首末段应配置合理的接地装置,即接地装置应尽量降低接地电阻,且不超过
30Ω。

柱上设备的防雷主要目的是尽量减少雷击引起设备损坏,同事最大限度降低雷击引起设备跳闸。柱上变压器、柱上负荷开关、柱上断
路器、柱上隔离开关、柱上电缆等柱上设备及线路末端无设备的终端杆应在电源侧装设无间隙避雷器保护,其中常开的柱上开关应在开关
两侧装设避雷器。保护柱上设备装设的无间隙避雷器均应配置合理的接地装置,其接地装置应尽量降低接地电阻,当容量
100kVA及以上变
压器接地电阻不应该大于
4Ω,当容量100kVA及以下变压器接地电阻不应该大于10Ω。

电缆和站房的防雷的主要目的是尽量减少雷击引起电缆或站房内设备的损坏,同事最大限度降低雷击引起配电线路跳闸。电缆的防雷
要求除了满足电缆保护层防雷的要求,还要求与架空线路连接处应装设无间隙避雷器。站房的防雷应在
10kV侧母线和每回进、出线安装无
间隙避雷器保护;在馈出低压侧同是配置无间隙避雷器保护。
5
、合理选用线路避雷器
10kV
线路避雷器推荐安装跌落式间隙保护器。跌落式间隙保护器是通过由架空导线引下线连接到一个专用绝缘子的引弧棒与跌落式氧
化锌限流元件(接地)和与之形成的空气串联间隙组成的一种架空线路防雷装置,具有带地网引流速度快、速速切断工频续流、灭弧能力
强等优点。每
2-4基杆塔安装1组跌落式间隙保护器为宜,易受雷击线路或耐张杆塔可每基安装1组,其接地电阻必须小于30欧(铁塔上安装
的可利用铁塔接地即可满足要求),根据实际情况安装配套的放电计数器。若分支线安装,须在分支线
#1杆塔安装1组,防止侵入雷电流影
响主干线。不建议安装分体式的过电压保护器(也称间隙保护器),首先,其多次放电后容易变型,不再起到防雷效果;其次,其一端直
接安装在导线上,另一端常与金具同螺丝安装,容易因变型或螺丝松脱导致线路接地或相间短路故障。

结束语

综上所述,要想保障配电线路更加安全稳定的运行,就一定要做好防雷工作,降低雷电的袭击的可能性。

参考文献:
[1]
张弦.10kV配网线路雷击跳闸因素分析及其防雷性能评估[D].华南理工大学,2015.
[2]
林亮.山区架空配电线路雷害研究[D].华南理工大学,2015.
[3]
宋光华.10kV配网架空线路防雷的现状分析及建议[J].山东工业技术,2015(01):251+256.
[4]
刘笑园,岑梁,周安仁.10kV配电线路治理重点及其措施[J].湖州师范学院学报,2015,37(S1):154-157.
