10kV配电线路防雷措施 莫定佳
10kV架空配电线路防雷措施
10kV架空配电线路防雷措施摘要：针对10KV架空配电线路常发生雷击断线事故，从而进行防范措施探讨，以求提高10KV 配电网安全运行水平。
目前10KV架空配电线路上，现在都已广泛地应用了绝缘导线。
可以说，配电网架空导线的绝缘化，已是一项成熟的技术。
但是，绝缘导线在应用过程中，也出现了一些新的问题。
其中，最为突出的问题，是遭受雷击时，容易发生断线事故。
据有关资料的统计，南昌经开区2008至2009年两年内，一个30平方公里的供电区域内，雷击断线事故与雷击跳闸事故约为35次，直接损失电量约为30万千瓦时，严重降低了供电可靠性，给社会带来了不良的效果。
这两年里雷击断线事故率占76.2%。
以上一些统计资料表明：雷击断线事故，是应用绝缘导线中最突出的一个严重问题，这引起我们的广泛注意，并积极开展对等试验研究工作，并找到许多有效的防范措施。
一、雷击断线与跳闸机理1电弧放电规律①电网雷电过电压闪络，亦即大气压或高于大气压中大电流放电，为电弧放电形式。
②雷电过电压闪络时，瞬间电弧电流很大、但时间很短。
③当雷电过电压闪络，特别是在两相或三相（不一定是在同一电杆上）之间闪络而形成金属性短路通道，引起数千安培工频续流，电弧能量将骤增。
2 架空绝缘导线断线当雷击架空绝缘线路产生巨大雷电过电压，当它超过导线绝缘层的耐压水平时（一般大于139KV）就会沿导线寻找电场最薄弱点将导线的绝缘层击穿（通常在绝缘子两端30公分范围内），形成针孔大小的击穿点，然后对绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，工频电弧固定在一点燃烧后熔断导线。
3 架空裸导线的断线率低但跳闸事故频繁当雷击架空裸导线产生巨大雷电过电压时，就会沿导线寻找电场最薄弱点的绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，引发线路跳闸事故。
由于接续的工频短路电流电弧在电磁力的作用下沿着导线向背离电源方向移动，一般不会烧断导线。

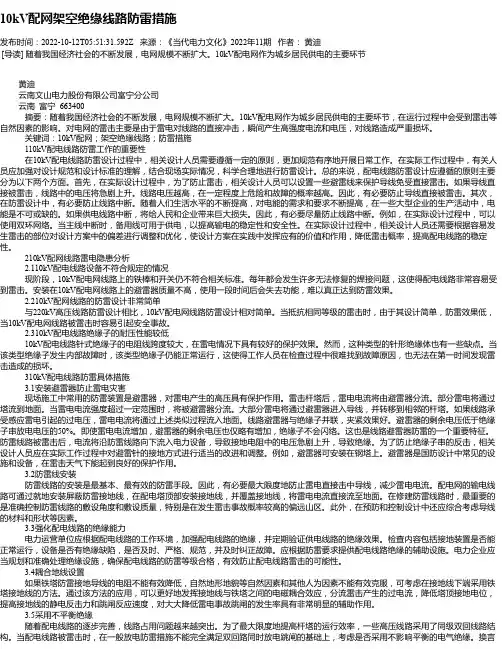

10kV配网架空绝缘线路防雷措施_3
10kV配网架空绝缘线路防雷措施发布时间：2022-10-12T05:51:31.592Z 来源：《当代电力文化》2022年11期作者：黄迪[导读] 随着我国经济社会的不断发展，电网规模不断扩大。
10kV配电网作为城乡居民供电的主要环节黄迪云南文山电力股份有限公司富宁分公司云南富宁 663400摘要：随着我国经济社会的不断发展，电网规模不断扩大。
10kV配电网作为城乡居民供电的主要环节，在运行过程中会受到雷击等自然因素的影响。
对电网的雷击主要是由于雷电对线路的直接冲击，瞬间产生高强度电流和电压，对线路造成严重损坏。
关键词：10kV配网；架空绝缘线路；防雷措施110kV配电线路防雷工作的重要性在10kV配电线路防雷设计过程中，相关设计人员需要遵循一定的原则，更加规范有序地开展日常工作。
在实际工作过程中，有关人员应加强对设计规范和设计标准的理解，结合现场实际情况，科学合理地进行防雷设计。
总的来说，配电线路防雷设计应遵循的原则主要分为以下两个方面。
首先，在实际设计过程中，为了防止雷击，相关设计人员可以设置一些避雷线来保护导线免受直接雷击。
如果导线直接被雷击，线路中的电压将急剧上升。
线路电压越高，在一定程度上危险和故障的概率越高。
因此，有必要防止导线直接被雷击。
其次，在防雷设计中，有必要防止线路中断。
随着人们生活水平的不断提高，对电能的需求和要求不断提高，在一些大型企业的生产活动中，电能是不可或缺的。
如果供电线路中断，将给人民和企业带来巨大损失。
因此，有必要尽量防止线路中断。
例如，在实际设计过程中，可以使用双环网络。
当主线中断时，备用线可用于供电，以提高输电的稳定性和安全性。
在实际设计过程中，相关设计人员还需要根据容易发生雷击的部位对设计方案中的偏差进行调整和优化，使设计方案在实践中发挥应有的价值和作用，降低雷击概率，提高配电线路的稳定性。
210kV配网线路雷电隐患分析2.110kV配电线路设备不符合规定的情况现阶段，10kV配电网线路上的铁棒和开关仍不符合相关标准。
10kV配电架空线路避雷措施
10kV配电架空线路避雷措施随着城市的不断发展，电力供应的需求也日益增加。
10kV配电架空线路作为城市电力供应的重要组成部分，承担着电力输送的重要任务。
由于天气变化和环境因素的影响，10kV配电架空线路常常会受到雷击的影响，给电网运行和使用带来了诸多问题。
为了确保配电架空线路的安全和稳定运行，必须采取一系列的避雷措施。
本文将就10kV配电架空线路的避雷措施进行详细的介绍和分析。
1. 线路架设位置的选择在架设10kV配电架空线路时，应尽量避开高树、高建筑物和金属结构物，以减少雷击的概率。
尽量选择空旷的地段进行架设，同时要综合考虑线路与周边环境的距离，减少雷电对线路的影响。
2. 接地装置的设置在10kV配电架空线路的设计过程中，接地装置的设置尤为重要。
接地装置能够有效地将雷电引向地下，从而减少雷击对线路的影响。
接地装置一般选用优质的铜材料，并且要求接地电阻小于4Ω，以确保其良好的接地效果。
3. 避雷针的设置在10kV配电架空线路的最高点和转角处，设置避雷针是一个非常有效的避雷措施。
避雷针能够吸引并释放雷电，从而减少雷击对线路的损害。
在避雷针设置的位置，应加固支架，并保持其与线路的良好连接，以确保其正常工作。
4. 避雷线的设置在10kV配电架空线路的两侧设置避雷线，是另一项有效的避雷措施。
避雷线一般选用导电性能良好的金属材料，如铝合金线。
避雷线的设置能够有效地分散雷电，减轻雷击对线路的影响。
避雷线的设置也能有效地减少线路绝缘子和支架的损坏。
5. 绝缘子的选用绝缘子是10kV配电架空线路中的重要部件，其选用对于线路的避雷效果具有重要的影响。
在设计和选用绝缘子时，应考虑其耐压能力和绝缘性能，并且要求其具有良好的抗雷击性能。
目前，常见的绝缘子材料有玻璃钢、陶瓷等，其中玻璃钢绝缘子具有较好的耐雷击性能，能够有效地降低雷击对线路的影响。
6. 荷载能力的提高10kV配电架空线路在设计和施工过程中，应尽量提高线路的荷载能力，以减少雷击对线路的影响。
10kV配电线路的防雷措施分析
10kV配电线路的防雷措施分析10kV配电线路的防雷措施是非常重要的，因为配电线路承担着电力传输的重要任务，遭受雷击可能会导致线路故障和停电。
下面将对10kV配电线路的防雷措施进行分析。
配电线路的金属构架是最重要的防雷措施之一。
金属构架可以提供良好的导电性，能够将雷电流迅速引导到地面，减小对线路设备的影响。
10kV配电线路的金属构架通常由镀锌钢管或钢塔组成，这样可以增加其导电性，并增强其抗雷击能力。
引入避雷器是必不可少的防雷措施之一。
10kV配电线路应在线路两端和中间适当设置避雷器。
避雷器可以将雷电流引入到地下，减少对线路的损害。
避雷器通常采用氧化锌避雷器，其具有快速响应时间和高能量耗散能力的优点。
为了进一步提高10kV配电线路的抗雷击能力，还可以在线路的经济跨越点和路口附近设置避雷针。
避雷针的作用是通过锐利的导电体吸收雷电，从而降低雷电对线路的破坏力。
在避雷针的周围还应该设置接地网，可以将雷电引导到地下。
对于10kV配电线路，还可以采用遮雷带的方式来增强其防雷能力。
遮雷带是一种导电性能好的金属带，可以通过安装在配电线路的周围来形成一个电磁屏蔽，减少雷电对线路的干扰和损害。
定期的维护和检查也是10kV配电线路的防雷措施之一。
及时清理线路周围的杂草和树木，保持金属构架的导电性能良好。
定期检查避雷器和避雷针的状态，如果有损坏或老化，应及时更换。
10kV配电线路的防雷措施包括金属构架、避雷器、避雷针、遮雷带以及定期的维护和检查。
通过采取这些措施，可以有效地提高10kV配电线路的抗雷击能力，减小雷击对线路设备的影响，确保电力传输的稳定和安全。
10kV配电线路防雷
10kV配电线路防雷雷电是一种自然天气现象，产生的电流和电压都非常大，因此对于电力设备和线路构成了巨大的威胁。
10kV配电线路是城市电网的重要组成部分，防雷工作对于确保电网正常运行和居民用电安全至关重要。
本文将介绍10kV配电线路的防雷措施。
一、设备接地设备接地是防止雷击电流通过设备或线路引起设备损坏的重要手段。
10kV配电线路的设备接地应符合国家相关标准和规范，并依据现场实际情况选择合适的接地方式，如土壤接地、接地网接地等。
设备接地电阻应符合要求，保证设备接地良好，为线路的防雷提供可靠的基础。
二、避雷器避雷器是防止雷电高压通过线路引起设备中毁灭性击穿的主要措施。
10kV配电线路中应设置避雷器，它是保护线路设备不被雷电击穿的第一道防线。
避雷器的额定击穿电压应适应线路电压等级，并应定期检测和维护，确保其正常工作状态。
避雷器的安装位置应根据电网的实际情况确定，一般选在10kV变压器的输入侧或母线柜附近。
三、接地引下保护器接地引下保护器是保护设备在雷电入侵时迅速放电到地，减少雷电对设备的危害的重要设备。
它通过与设备的地线连接，当雷电入侵时，引下保护器快速放电到地，将雷电瞬间释放。
接地引下保护器的选择和布置应根据线路的实际情况确定，以达到最佳的防雷效果。
四、防护屏蔽10kV配电线路通常会穿过建筑物、树木或其他高大物体附近，这些物体会成为雷电击中线路的潜在风险。
在这些区域应设置防护屏蔽，减小雷电击中线路的可能性。
防护屏蔽可以采用导线网或金属罩等形式，将线路包裹在以形成一个保护层，减少雷电的侵害。
五、定期巡视和检测定期巡视和检测是10kV配电线路防雷工作的重要内容。
通过定期巡视和检测，可以及时发现和排除设备接地不良、避雷器失效、接地引下保护器故障等问题，确保线路的防雷设施处于良好状态。
定期巡视和检测的频率应根据实际情况确定，一般为每年1-2次。
六、培训和宣传防雷工作涉及到多个方面的知识和技能，因此要加强对工作人员的培训和宣传。
10kV配电架空线路避雷措施
10kV配电架空线路避雷措施
在配电系统中，避雷是一项关键的工作，它主要是保护人员和设备的安全。
10kV配电架空线路避雷措施包括以下几项：
一、合理选择架空线路降低雷击概率
首先需要通过地形地貌的分析，选用较为平坦且无高地、凸起、突起的地方作为线路
安装的地点。
在选择实施架空线路方案时，应注意考虑费用和技术问题，选择较为合理的
设计和设备方案。
二、选用优良的电介质材料
线路各部位、绝缘子、接头、支架等所使用的电介质材料的性能良好，能够发挥较好
的绝缘效果，其绝缘等级应该与运行电压相适应，并经过正式的质量检验和考核后方可使用，该项工作要得到厂家、施工方和监理部门的高度重视。
三、合理安装避雷针及防雷接地装置
避雷针的安装应考虑到其与线路的距离、数量要求等因素，设置避雷针的高低方向与
线路的角度应符合电气设计的要求。
防雷接地装置的设计和安装应该符合相关的标准规定，能够起到防止雷电冲击损坏电气设备和线路，保护人员安全的作用。
四、定期检查维护设备
必须定期对配电架空线路进行检查和维护，检查地方应包括避雷针、防雷接地装置、
绝缘子、线路等，以确保所有设备的正常运行。
10kV配电架空线路避雷措施.docx
10kV配电架空线路避雷措施.docx
（一）、敷设雷电接地线
在10kV配电架空线上安装雷电接地线, 雷电接地线的设置从标准的地线室准则中可以看出，每300m设置1条雷电接地线，每条雷电接地线取得满足当地总接地电阻要求(less than 10Ω)。
每块晶闸管或隔离开关母线距离，安放附近应设置一条雷电接地线，也就是在高压架空线附近每1000m就要设置一条接地线。
无论是在RL/SL还是在自然环境中受接地资格安放应当满足：自然条件，机械条件，电气条件，防雷安全相关设施。
（二）、架空线布置
当架空线的起点或下沿选用的是单根桥架空线时，下线每1000m应设置一个拉线或拉绳子拉绳，每条架空线应有2条附加的拉线或拉绳子拉绳。
在高压架空线的上线段可以采用游离架空线布置。
假设高压架空线的上线段绕架安放。
每200m应设置一个绕架，如果有其他不能满足2m/s弯曲半径要求的情况，则每100m设置一个绕架。
绕架安装方位可以满足各路段的强度和曲率要求。
（三）、横断线的防雷措施
在任意横断线处，应大量采用6~10mm^2的接地导线，并设置合理的接地电阻，以保证雷电保护效能。
针对较大电气距离横断线处，建议安装漏电开关，同时设置合理的配电屏障设备，分段断开联接。
（四）、金具
金具也是防雷的一部分，一般应选用SPCC（热浸镀锌钢板）金具，并配有绝缘子，避免高压架空线出现端部接地或短路的情况，影响架空线的正常运行。
（五）、电力设备
架空线的防雷, 同时应重视动环路设备的防雷故障，动环路设备安全投入使用前，要进行严格的局部接地测试，以及网络电气间隙测试。
采用验电仪进行联动检测，确保动环路绝缘性和动环路路由的准确性。
浅谈10 kV架空配电线路防雷措施
浅谈10 kV架空配电线路防雷措施摘要：10kV的配电网在应用中相对交于广泛，相关设备较多，绝缘性能较差，所以经常会出现由于电压的不稳定而绝缘的情况发生。
在目前社会应用上来说，10kV的线路多以架空线路为主，由于架空的性质原因，架空线路环境相对较为空旷，很容易受天气原因以及雷电的影响，所以在架空线路施工时需谨慎的采取绝缘导线进行施工，情况较严峻的可以采取有专门的防雷击技术措施的绝缘导线。
架空绝缘导线属于相对实用以及应用较多的方式，既避免了裸导线易产生的“线树矛盾”所出现的断电现象，也避免了电缆铺设中的开挖动土的工程投资。
近年来，由于社会发展迅速，城市的配点网络越来越发达，雷电对导线的击断现象日益受到关注，因此，如何对导线进行安设，以避免雷电的袭击，保障架空绝缘配电网的一切安全运行成为配电网系统中一个着重的问题。
当超过大气压值的电弧放电后会引起雷电过电压闪络状况，并在其一瞬间会产生非常大的电流，但是持续时间不长，不会导致导线烧断但是会造成穿孔。
关键词：10kV配电；绝缘线路；防雷措施引言10kV架空配电线路正常运行的时候，若遭受雷击，就会产生绝缘导线受到破坏造成线路中断的事故，其能承受的雷电冲击电压水平在100~300kV之间，对于线路直击雷来说其承受能力只有几千安。
导线在雷雨天气能对其产生500kV以上的感应电压，这对于绝缘子串雷电冲击电压耐受能力有着非常高的要求，而且其感应电压一般都超过了其相应的耐受能力。
因此，10kV架空配电线路在雷雨天气运行的过程中遭受雷击损害的原因在就在于绝缘线路容易产生相应的感应电压而其自身的耐压状况并不很好，因此会对其造成损坏，其与绝缘子底部的金属能形成相应的短路通道，其间所产生的热量足以将其融化，这样就会使导线锻炼，使线路中断，不能正常运行。
1、绝缘导线雷击断线原因（1）架空的绝缘导线引雷击产生的过电压会对导线的绝缘子以及绝缘层产生作用，雷击引起闪络使导线某一处出现针孔状破坏，并会借助针孔周边绝缘层的保护，仅仅在一处进行燃烧，使得导线横向烧断。
