HZS35混凝土搅拌站配置
铁路混凝土搅拌站机械配置技术规程
铁路混凝土搅拌站机械配置技术规程一、前言铁路混凝土搅拌站的机械配置是铁路施工中非常重要的一环，它直接关系到混凝土的生产效率和质量，因此需要制定详细的机械配置技术规程。
二、设备选型1. 搅拌机：选择容量大、效率高、混凝土均匀度好的双卧轴强制混凝土搅拌机，型号为JS2000，每小时生产能力为120立方米。
2. 反击式破碎机：选用反击式破碎机，型号为PF-1210，用于破碎石子，处理能力为80吨/小时。
3. 砂石分离机：选用砂石分离机，型号为GS1530，用于分离混凝土中的石子和砂石，处理能力为100立方米/小时。
4. 输送机：选用带式输送机，型号为B800，用于将原材料输送到搅拌机中，输送能力为100吨/小时。
5. 水泵：选用离心泵，型号为IS125-100-315，用于输送水泥浆，流量为100立方米/小时。
6. 控制系统：选用PLC控制系统，用于自动控制搅拌机、输送机和水泵的运行。
三、设备安装1. 安装搅拌机：将搅拌机放置在水泥库旁边的平整地面上，将四个支脚固定在地面上，然后将搅拌机与水泵、输送机连接，安装好控制系统。
2. 安装反击式破碎机：将破碎机放置在破碎石子的场地上，将四个支脚固定在地面上，然后安装输送机，将破碎机与输送机连接。
3. 安装砂石分离机：将砂石分离机放置在石子和砂石的场地上，将四个支脚固定在地面上，然后安装输送机，将砂石分离机与输送机连接。
4. 安装水泵：将水泵放置在水泥库旁边的平整地面上，将四个支脚固定在地面上，然后将水泵与搅拌机连接。
5. 安装控制系统：将PLC控制系统安装在室内，将其与搅拌机、输送机和水泵连接。
四、设备调试1. 搅拌机调试：启动搅拌机，检查其运行是否正常，调整出料门的高度和角度，使混凝土均匀度达到要求。
2. 反击式破碎机调试：启动破碎机，检查其运行是否正常，调整进料口的高度和角度，使石子能够顺利进入破碎机。
3. 砂石分离机调试：启动砂石分离机，检查其运行是否正常，调整进料口的高度和角度，使石子和砂石能够顺利进入砂石分离机。
混凝土加工设备规格型号
混凝土加工设备规格型号一、前言混凝土加工设备是建筑施工过程中不可缺少的设备之一，其作用是将混凝土原材料加工成各种形状和尺寸的构件，为建筑施工提供可靠的支持。
本文将对混凝土加工设备的规格型号进行详细的介绍，以供建筑施工企业和工程师参考和使用。
二、混凝土搅拌机1. JS系列混凝土搅拌机JS系列混凝土搅拌机是一种双轴强制式混凝土搅拌机，其特点是搅拌效率高、混凝土质量稳定、操作简便、维护方便。
其规格型号如下：型号：JS500、JS750、JS1000、JS1500、JS2000、JS3000、JS4000生产能力：25m³/h、35m³/h、50m³/h、75m³/h、100m³/h、150m³/h、200m³/h2. JZC系列混凝土搅拌机JZC系列混凝土搅拌机是一种滚筒式混凝土搅拌机，其特点是搅拌效率高、搬运方便、适用范围广。
其规格型号如下：型号：JZC350、JZC500、JZC750生产能力：10-14m³/h、18-20m³/h、25-30m³/h3. JD系列混凝土搅拌机JD系列混凝土搅拌机是一种升降式混凝土搅拌机，其特点是操作方便、搬运方便、适用范围广。
其规格型号如下：型号：JD350、JD500、JD750生产能力：10-14m³/h、18-20m³/h、25-30m³/h三、混凝土搅拌站1. HZS系列混凝土搅拌站HZS系列混凝土搅拌站是一种集料、搅拌、输送于一体的混凝土生产设备，其特点是生产效率高、混凝土质量稳定、操作方便、维护方便。
其规格型号如下：型号：HZS25、HZS35、HZS50、HZS60、HZS75、HZS90、HZS120、HZS180、HZS240生产能力：25m³/h、35m³/h、50m³/h、60m³/h、75m³/h、90m³/h、120m³/h、180m³/h、240m³/h2. YHZS系列移动混凝土搅拌站YHZS系列移动混凝土搅拌站是一种集成式移动混凝土生产设备，其特点是便于搬运、安装，适用于各种场合。
混凝土搅拌机型号及技术参数共25页文档
KQW65-1001
KQW65-1001
CK65／20L
功率
750W
1.1KW
3KW
3KW
4KW
料斗提升速度
18m／min
18m／min
21.9m／min
23m／min
26.8m／min
外形尺寸
(长X宽
X高)
运输
状态
2528X2340
X2850mm
3050X2300
X2680mm
3650X2600
水计量
计量斗：最大称重250Kg
传感器：500Kg
供水泵：3.0KW
卸水泵：1.1KW
添加剂计量
计量斗：最大称重50Kg
传感器：500Kg
4
气路系统
空压机：W-0.8/1.0
套
1
供气管路：1套
供气附件：1
水、添加剂供给系统
水、添加剂泵及管路
1.5m3添加剂箱
5
控制系统
全自动集中控制（戴尔电脑、打印机：EPSON或松下打印机、日本欧姆龙中间继电器、施耐德接触器、空气开关、热继电器、铵钮、
套
1
控制室（2×3×2.5）
间
1
6
螺旋输送机
LX219-9m
个
2
HZS50型混凝土搅拌站配置
序号
项目名称
规格型号
单位
数量
价格
1
搅拌主机
JS1000-3.8m（卸料高度）
套
1
搅拌电动机37KW
卸料气缸LZE/F
Φ80×200
2
HPD1600三仓
配料机（一字）
储料仓3m3
混凝土拌合站规格要求
混凝土拌合站规格要求一、前言混凝土拌合站是一种生产混凝土的设备，它能够把水泥、石子、砂子、水等原材料按照一定比例进行混合，制成各种混凝土。
本文将围绕混凝土拌合站的规格要求进行详细的介绍。
二、基本参数1.产能：混凝土拌合站的产能应达到每小时60立方米以上，以满足大规模建筑工程的需要。
2.搅拌器型号：应选用SICOMA或BHS等知名品牌的搅拌器，以保证混凝土的搅拌均匀度。
3.称量方式：采用电子称量方式，以提高称量精度。
4.卸料高度：混凝土拌合站的卸料高度应达到3.8米以上，以便于混凝土的输送和倒入搅拌车中。
5.控制方式：采用PLC自动控制系统，实现全自动化生产，提高生产效率，降低人工成本。
三、主要构件1.料斗：料斗应具备防止堵料和漏料的设计，且容量应达到每小时60立方米以上。
2.搅拌器：搅拌器应选用双螺旋或三螺旋的设计，确保混凝土搅拌均匀度。
3.计量系统：计量系统应包括水泥、石子、砂子、水等重要原材料的计量，且称量精度应达到国家标准。
4.输送系统：输送系统应包括输送带和输送斗等，确保混凝土的输送无堵塞现象。
5.控制系统：控制系统应采用PLC自动控制系统，实现全自动生产，且应具备故障自检和自动报警功能。
四、环境要求1.安装环境：混凝土拌合站应安装在平整、坚实、无积水的场地上，且应具备良好的排水条件。
2.使用环境：混凝土拌合站应在环境温度为-10℃~40℃之间的场所使用，且应避免暴雨、暴雪等恶劣天气的使用。
3.噪音控制：混凝土拌合站应具备噪音控制措施，确保噪音不超过国家规定的标准。
五、安全要求1.安全防护：混凝土拌合站应具备安全防护设施，包括安全护栏、安全开关等，以确保人员安全。
2.漏电保护：混凝土拌合站应配备漏电保护装置，以确保设备和人员的安全。
3.应急处理：混凝土拌合站应具备灭火器等应急处理设备，以应对突发情况。
六、维修保养1.设备保养：混凝土拌合站应定期进行设备保养，以延长设备寿命。
2.备件储备：混凝土拌合站应备有常用备件，以便于及时更换。
混凝土搅拌站主要设备清单
说到混凝土搅拌站，大家都知道主要是由搅拌主机、物料称量系统、物料输送系统、物料贮存系统和控制系统等5大系统和其他附属设施组成，但是具体的设备有哪些，却不是很清楚，因此，现整理了详细的设备清单，一起来看看吧。
1、搅拌主机
2、物料称量系统
3、物料输送系统
4、物料贮存系统
5、控制系统
6、混凝土搅拌车
7、装载机
8、混凝土生产主机及控制室
9、空压机及储气罐
10、搅拌机
11、混凝土压力机
12、水泥胶砂强力压力机
13、水泥净浆搅拌机
14、水泥胶砂搅拌机
15、水泥胶砂振实台.
16、水泥抗折实验机
17、高温电阻炉
18、汽车洗车机
综上就是为大家整理了混凝土搅拌站主要设备的介绍，希望对大家的了解有所帮助，同时，如有不明白的可咨询河南砼信机械，该公司为一家专业从事生产搅拌站的企业。
主要生产HZS50/60/75/90/120/180/240/270型混凝土搅拌
站移动式搅拌站、免基础搅拌站；WBZ300/400/500/600/700/800型稳定土搅拌站及搅拌站配件，不仅设备质优价廉，性价比高，且服务好，因此，现深受客户的好评。
混凝土搅拌站配置方案

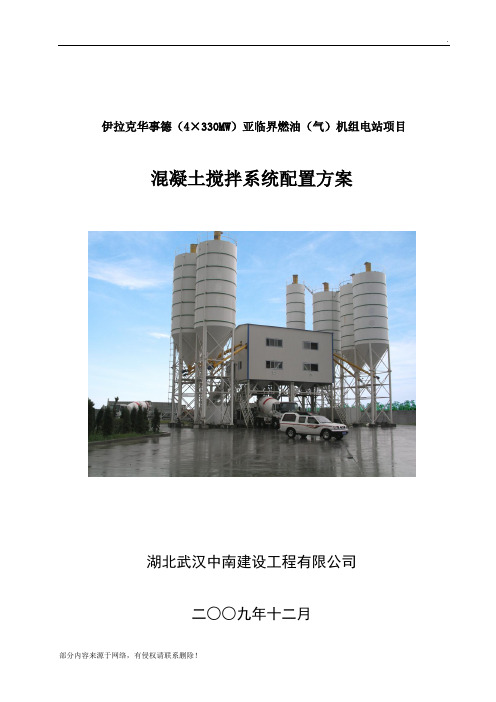

伊拉克华事德（4×330MW）亚临界燃油（气）机组电站项目混凝土搅拌系统配置方案湖北武汉中南建设工程有限公司二○○九年十二月伊拉克华事德（4×330MW）亚临界燃油（气）机组电站项目混凝土搅拌系统配置方案一、配制依据1．根据伊拉克华事德（4×330MW）亚临界燃油（气）机组电站项目混凝土方量200000m3，施工工期4年。
2．国内主流混凝土设备生产商提供的设备参数。
3．山东电力设计院的初步设计图纸。
二、混凝土搅拌主站选配1．2m3的混凝土搅拌主站一套。
1．1、生产能力：120m3/h；1．2、搅拌主机：MAO3000/2000SDYHO仕高玛双卧轴搅拌主机；1．3、密实混凝土出料：2000L；1．4、骨料粒径：≤80mm；1．5、出料高度：≥4m；1．6、配料机：料仓容积25m3，秤斗容积2m3，共4个仓，单独计量；1．7、计量范围及精度：骨料： 0～3000Kg±2%水泥： 0～1000Kg±1%粉煤灰/矿粉：0～500Kg±1%水： 0～450Kg±1%外加剂（液）：0～30Kg±1%说明:在动态时,以上各种配料精度为计量范围从等于或大于满量程30％到满量程以内。
1．8、装机总功率约： 210kW；1．9、料仓：骨料仓分为4个相同的料仓，每个料仓容积为25 m3，总容积：100 m3；水泥仓为4个200t的分片式组合式料仓。
2．1m3的混凝土搅拌主站一套。
2．1、生产能力：50m3/h；2．2、搅拌主机：JS1000C双卧轴搅拌主机；2．3、密实混凝土出料：2000L；2．4、骨料粒径：≤80mm；2．5、出料高度：≥4m；2．6、计量范围及精度：骨料： 0～3000Kg±2%水泥： 0～1000Kg±1%粉煤灰/矿粉：0～500Kg±1%水： 0～450Kg±1%外加剂（液）：0～30Kg±1%说明:在动态时,以上各种配料精度为计量范围从等于或大于满量程30％到满量程以内。
混凝土制作与浇筑设备规格
混凝土制作与浇筑设备规格一、前言混凝土是建筑工程中常用的一种材料，制作混凝土需要使用到各种设备。
本文将详细介绍混凝土制作与浇筑设备的规格，以便在工程中使用时准确选择相应设备，提高工程质量和效率。
二、混凝土制作设备规格1. 混凝土搅拌机混凝土搅拌机是混凝土制作过程中最常用的设备之一。
其规格应根据需要制作的混凝土质量、混凝土配比、生产效率等因素进行选择。
常见的混凝土搅拌机规格有以下几种：（1）单桥、双桥混凝土搅拌机，容量分别为10立方米、12立方米、14立方米、16立方米、18立方米、20立方米等；（2）自卸式混凝土搅拌机，容量分别为4立方米、6立方米、8立方米、10立方米等。
2. 混凝土搅拌站混凝土搅拌站是一种集中制作混凝土的设备，其规格应根据需要制作的混凝土量、生产效率、施工场地等因素进行选择。
常见的混凝土搅拌站规格有以下几种：（1）HZS25、HZS35、HZS50、HZS60、HZS75等小型混凝土搅拌站，生产效率分别为25立方米/小时、35立方米/小时、50立方米/小时、60立方米/小时、75立方米/小时等；（2）HZS90、HZS120、HZS180等大型混凝土搅拌站，生产效率分别为90立方米/小时、120立方米/小时、180立方米/小时等。
3. 混凝土拌合机混凝土拌合机是一种用于混凝土原材料拌合的设备，其规格应根据需要拌合的原材料种类、拌合效率、拌合质量等因素进行选择。
常见的混凝土拌合机规格有以下几种：（1）JZC350、JZC500等移动式混凝土拌合机，生产效率分别为10-14立方米/小时、18-20立方米/小时等；（2）JS500、JS750、JS1000、JS1500、JS2000等固定式混凝土拌合机，生产效率分别为25立方米/小时、35立方米/小时、50立方米/小时、75立方米/小时、100立方米/小时等。
4. 混凝土搅拌车混凝土搅拌车是一种用于运输混凝土的设备，其规格应根据需要运输的混凝土量、运输距离、道路条件等因素进行选择。
混凝土搅拌站型号规格
混凝土搅拌站型号规格一、需求背景混凝土搅拌站是指用于生产混凝土的设备，通常由料仓、搅拌机、计量系统、输送系统等部分组成。
混凝土搅拌站广泛应用于建筑工程、道路建设、水利工程、桥梁工程等领域，具有生产效率高、品质稳定等特点。
二、产品概述混凝土搅拌站是一种用于生产混凝土的设备。
它由料仓、搅拌机、计量系统、输送系统等部分组成。
料仓用于存放骨料、水泥、粉煤灰等原材料，搅拌机用于将原料充分搅拌，计量系统用于准确计量原材料的用量，输送系统用于将混凝土输送到施工现场。
三、产品分类按结构形式分类，混凝土搅拌站可以分为固定式和移动式两种。
固定式混凝土搅拌站适用于大型工程需要生产大量混凝土的场合，移动式混凝土搅拌站适用于小型工程需要生产少量混凝土的场合。
按生产能力分类，混凝土搅拌站可以分为小型、中型和大型三种。
小型混凝土搅拌站生产能力一般在25m³/h以下，中型混凝土搅拌站生产能力为25m³/h-75m³/h，大型混凝土搅拌站生产能力为75m³/h以上。
四、产品型号规格1. 固定式混凝土搅拌站（1）HZS25型混凝土搅拌站型号：HZS25生产能力：25m³/h搅拌机型号：JS500配料机型号：PLD800计量精度：±2%总功率：50KW占地面积：≥15m×12m （2）HZS50型混凝土搅拌站型号：HZS50生产能力：50m³/h搅拌机型号：JS1000配料机型号：PLD1600计量精度：±2%总功率：90KW占地面积：≥25m×20m （3）HZS75型混凝土搅拌站型号：HZS75生产能力：75m³/h搅拌机型号：JS1500配料机型号：PLD2400计量精度：±2%总功率：130KW占地面积：≥35m×25m （4）HZS90型混凝土搅拌站型号：HZS90生产能力：90m³/h搅拌机型号：JS1500配料机型号：PLD2400计量精度：±2%总功率：155KW占地面积：≥40m×30m2. 移动式混凝土搅拌站（1）YHZS25型混凝土搅拌站型号：YHZS25生产能力：25m³/h搅拌机型号：JS500配料机型号：PLD800计量精度：±2%总功率：37KW占地面积：≥15m×8m （2）YHZS50型混凝土搅拌站型号：YHZS50生产能力：50m³/h搅拌机型号：JS1000配料机型号：PLD1600计量精度：±2%总功率：75KW占地面积：≥20m×15m （3）YHZS75型混凝土搅拌站型号：YHZS75生产能力：75m³/h搅拌机型号：JS1500配料机型号：PLD2400计量精度：±2%总功率：115KW占地面积：≥35m×20m （4）YHZS100型混凝土搅拌站型号：YHZS100生产能力：100m³/h搅拌机型号：JS2000配料机型号：PLD3200计量精度：±2%总功率：165KW占地面积：≥40m×25m五、产品特点1. 生产效率高：混凝土搅拌站生产效率高，能够满足工程需要。
混凝土搅拌站设备选型及规格
混凝土搅拌站设备选型及规格一、概述混凝土搅拌站是建筑工程中重要的设备之一，用于生产各种规格的混凝土。
选型合适的混凝土搅拌站设备可以提高工程生产效率，降低生产成本，保证混凝土品质。
本文将从混凝土搅拌站的工作原理、设备选型及规格、设备性能和质量要求等方面进行详细介绍。
二、工作原理混凝土搅拌站主要由搅拌机、输送机、计量系统、控制系统等组成。
混凝土原材料（水泥、砂、石、水等）经过计量后，通过输送机送入搅拌机内进行混合，最终生产出符合要求的混凝土。
三、设备选型及规格1. 设备选型（1）按生产能力选型混凝土搅拌站的生产能力一般按每小时生产混凝土的立方米数（m³/h）来确定。
根据工程需要确定生产能力后，再选择相应的混凝土搅拌站。
（2）按设备结构选型混凝土搅拌站的设备结构分为固定式和移动式两种。
固定式混凝土搅拌站主要适用于大型工程，而移动式混凝土搅拌站则适用于小型工程或需要经常转移的工程。
（3）按设备配置选型混凝土搅拌站设备配置包括搅拌机类型、输送机类型、计量系统类型等。
根据工程需要确定配置后，再选择相应的混凝土搅拌站。
2. 设备规格混凝土搅拌站设备规格包括生产能力、搅拌机容量、输送机长度、计量系统精度等。
根据工程需要确定规格后，再选择相应的混凝土搅拌站。
四、设备性能和质量要求1. 设备性能要求（1）生产能力稳定，能够满足工程需要。
（2）搅拌机转速稳定，混合效果好，混凝土品质符合国家相关标准。
（3）输送机输送能力强，输送距离远，输送高度高，输送速度稳定。
（4）计量系统精度高，计量准确，计量误差小。
2. 设备质量要求（1）设备材料应符合国家相关标准，具有耐磨、耐腐蚀、耐高温等特点。
（2）设备安装应符合国家相关标准，设备安装牢固，设备运行稳定。
（3）设备保养维护应符合国家相关标准，设备保养及时、维护规范，延长设备使用寿命。
五、总结本文从混凝土搅拌站的工作原理、设备选型及规格、设备性能和质量要求等方面进行了详细介绍。
水泥混凝土搅拌站常见型号
水泥混凝土搅拌站常见型号水泥混凝土搅拌站的规格大小是按其每小时的理论生产来命名的，目前我国常用的规格有:HZS25、HZS35、HZS50、HZS60、HZS75、HZS90、HZS120、HZS150、HZS180、HZS240等。
如: HZS25是指每小时生产能力为25立方米的搅拌站，主机为双卧轴强制搅拌机。
若是主机用单卧轴则型号为HZD25。
水泥混凝土搅拌站工作原理：混凝土搅拌站分为四个部分:砂石给料、粉料(水泥、粉煤灰、膨胀剂等)给料、水与外加剂给料、传输搅拌与存储。
搅拌机控制系统通电后进入人-机对话的操作界面，系统进行初始化处理。
其中包括配方号、混凝土等级、坍落度、生产方量等，根据称重对各料仓、计量斗进行检测，输出料空或料满信号,提示操作人员确定是否启动搅拌控制程序。
启动砂、石皮带电机进料到计量斗，打开粉煤灰、水泥罐的蝶阀，启动螺旋机电机输送粉煤灰、水泥到计量斗，开启水仓和外加剂池的控制阀使水和外加剂流入计量斗。
计量满足设定要求后开启计量斗斗门,配料进入已启动的搅拌机内搅拌混合,到设定的时间打开搅拌机门,混凝土进入己接料的搅拌车内。
弗兰德水泥混凝土搅拌站主要技术特点：★高强度结构设计本搅拌站整体钢结构大部分采用优质的H型钢，整体结构强度高，稳定性强。
外观美观大方，安装简便快捷。
同时，适用于各类复杂的地形结构。
★优良的搅拌性能搅拌主机采用螺旋式双卧轴强制式搅拌主机，搅拌性能强，搅拌均匀、迅速，生产率高。
对于干硬性、塑性及各种配比的混凝土均能达到良好的搅拌效果。
★高度的可靠性、精确的计量性能、超长的使用寿命英文优良的搅拌主机、螺旋输送机、气动元件、计量传感器、电气元件等；保证了本机高度的可靠性、精确的计量性能及超长的使用寿命。
★保养、维修方便各保养、维修部位均设有走台或检梯，且具有足够的操作空间，搅拌主机可配高压自动清洗系统，而且具有功能缺油和超温自动报警，便于维修保养。
★优秀的环保性能粉料操作在全封闭系统内进行，粉罐采用高效收尘器，也可采用雾喷等方法最大的降低了粉尘对环境的污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HZS35混凝土搅拌站配置（JS750搅拌机）
序号 名 称 规 格 数 量 单 位 主要 件产地
1 搅拌主机系统 搅拌机 JS750 1 台 川广配套 主机减速机 1 个 电机 30KW 1 台 卸料门开门汽缸 2 个
提升斗 1 个
提升减速机 1 台
提升电机 7.5KW 1 台
2 骨料系统 四仓配料机 PLD1600 1 台 锐马拉力传感器 储料仓 4 个 秤斗 1 个
拉力传感器 5 个
水平皮带机 5 个
3 粉料系统 粉料仓 100T 1 个 锐马压力传感器
对夹式手动蝶阀 D300 1 个
破拱装置 3 个
膜片式气阀 1 个
水泥螺旋机 Φ219×9米 1 根
水泥秤 1 台
气动蝶阀 D250 1 个
压力传感器 4 个
4 水系统 潜水泵 50GWQ20-15-1.5 1 台 锐马拉力传感器
供水管路 1 套
水秤 1 台
拉力传感器 3 个
增压泵 50-100(I) 1 台
单向阀 1 个
5 外加剂系统 外加剂泵 潜水泵0.37KW 1 台 锐马拉力传感器 外加剂秤 1 台 汽缸锥塞阀 1 个
拉力传感器 1 个
外加剂管路 1 套
6 控制系统 强电柜 与操作柜合并 1 套 诺华控制系统 操作柜 1 套
电线电缆 1 套
7 气动系统 空压机 1方空压机 1 台 上海榤宝空压机 气源处理器 1 套
储气罐 1 个
9 简易控制室 1 间
价格为21.895万元
注：1．以上报价不含混凝土基础费，运费及吊装费。
2．我公司免费负责指导安装调试及人员技术维护培训。
3．由于技术改进的原因，外购件牌号、技术数据、产地可能有改变，但不低于现有功能。
4.买方需自备如下设施:
(1).到搅拌站配电柜的高压电源。
(2).搅拌站内合适的避雷系统和接地。
(3).根据权威机构的标准进行重量校准测量的检测费用。
