交通灯任务书
基于PLC的交通灯控制系统设计任务书.
自动化专业综合设计任务书
基于PLC的交通灯控制系统设计
东南大学自动控制系
2006年3月
一、综合设计任务
自动化学科的特点是更多培养学生分析问题和解决问题的能力,在学习中动手能力的培养是相当重要的,该实验平台是基于已有的Rockwell 的MicroLogic 1500系列PLC和交通灯的实验装置而建立的,在综合设计任务完成期间希望学生能够通过自己努力,完成该装置的硬件电路设计和软件程序的编写,最后通过调试能够让实验平台很好运行。
二、综合设计要求与指标
1.系统功能要求与指标
交通灯系统要求完成以下功能:
交通灯的正常按时序交替功能
某个方向的强制响应
交通灯箭头指示功能,并且箭头按灯的颜色变化
灯时间的倒计时功能
交通灯时间设置的改变功能
按交通流量交通灯时间变化功能
2.硬软件设计、制作与调试要求
硬件包括传感器的连接,PLC各种输入信号的连接和输出信号的连接。
软件包括交通灯时间显示程序、强制通行响应程序、按流量变化显示程序等。
希望调试结果能够模拟一般交通灯的基本功能。
3.硬软件性能指标
能够准确显示,能够准确交替时间变化,并具备时间设置功能,随流量时间变化功能。
三、原始资料与参考文献:
Rockwell 用户手册。
毕业设计任务书-基于PLC交通灯控制系统毕业设计.doc
一、设计题目
基于PLC交通灯控制系统毕业设计.doc
二、设计目的
毕业设计是教学计划的最后一个教学环节，也是最重要的教学环节之一，是学生获得锻炼的必要条件。
学生在教师的指导下，通过毕业设计受到一次综合运用所学理论和技能的训练，进一步提高分析问题和解决问题的能力；学会阅读参考文献，收集、运用原始资料的方法以及如何使用规范、手册、产品目录，选用标准图的技能，从而提高设计计算及绘图的能力。
毕业设计前，同学们必须认真阅读毕业设计任务书，复习教材的有关章节，熟悉所用规范、手册、标准图等有关文献资料。
三、题目要求：
1、系统工作受开关控制，起动开关ON 则系统工作；起动开关OFF 则系统停
止工作。
2、控制对象有六个：
东西方向红灯两个，南北方向红灯两个；
东西方向黄灯两个，南北方向黄灯两个；
东西方向绿灯两个，南北方向绿灯两个。
3、控制规律：
设计的交通信号灯自动控制系统主要完成东、西、南、北四个方向红、黄、绿灯的时间控制，控制功能描述如下：
（1）东西向红灯亮30秒，绿灯亮17秒，绿灯闪3秒（周期为1秒），黄灯亮5秒；
（2）南北向红灯亮25秒，绿灯亮22秒，绿灯闪3秒（周期为1秒），黄灯亮5秒；
（3）要求有倒计时牌显示时间；
四、设计要求
设计应符合国家的方针政策、满足设计原则的要求、力求方案最优、论证合理、计算正确、图面整洁、文理通顺、简明扼要、插图插表得当；并在规定的时间内保质保量地完成所规定的设计任务。
每人一份，16开纸按目录装订成册，另附程序文件。
五、设计任务
1）电气原理框图
2）电气系统接线图
3）绘制程序流程图
4）编写程序文件
5）毕业设计论文。

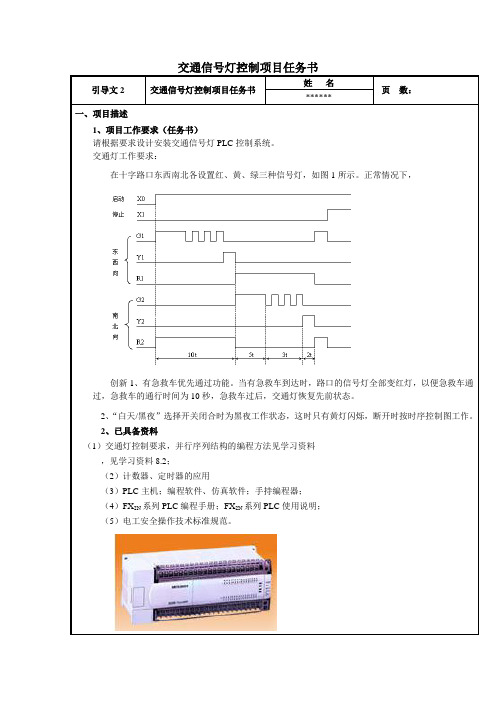

交通信号灯控制项目任务书
创新 1、有急救车优先通过功能。当有急救车到达时，路口的信号灯全部变红灯，以便急救车通 过，急救车的通行时间为 10 秒，急救车过后，交通灯恢复先前状态。 2、 “白天/黑夜”选择开关闭合时为黑夜工作状态，这时只有黄灯闪烁，断开时按时序控制图工作。 2、已具备资料 、 （1）交通灯控制要求，并行序列结构的编程方法见学习资料 ，见学习资料 8.2； （2）计数器、定时器的应用 （3）PLC 主机；编程软件、仿真软件；手持编程器； （4）FX2N 系列 PLC 编程手册；FX2N 系列 PLC 使用说明； （5）电工安全操作技术标准规范。
五、项目实施 五、项目实施 1．PLC 进行系统设计的方法与步骤？ 1、分析被控对象并提出控制要求 2、设置系统流程图 3、分配 I/O 点并设计 PLC 外围硬件线路 4、程序设计 5、硬件实施 6、联机调试 7、整理和编写技术文件 2．步进指令包含几个指令，怎样把功能图转换成梯形图并输入进 PLC？ 答：包含 2 条步进指令：STL (步进触电指令)RET（步 进返回指令）在梯形图里根据英相应的指令 表示功能图的步，通过软件下载到 PLC 里。 程序写完以后应该把程序转换、下载到 PLC 机里面去，把硬件点连接好，通过监控可以看到梯形图 上每一步动作是否与硬件上的输出对应。
首先要确定输入输出，应该要用笔记下倒时好接线，焊接外围电路时一定要小心，不能正负接反。 一定要先步好线在去焊接，不要拿到东西就开始焊，搞的后面改的好难看，做事特别是电子方面一定 要认真、细心，设计好后再开始动手 7．对整个工作的完成进行记录。
六、项目检查 1．学生填写检查单。
2．教师填写评价表。
3．完成交通灯控制系统技术文档。 七、项目评估 1、小组讨论，自我评述完成情况及发生的问题，小组共同给出提升方案和效率的建议。 2、小组准备汇报材料，每组选派一人进行汇报。 3、老师对方案评价说明。 4、整理相关资料，列表说明项目资料及资料来源，注明存档情况。 项目名称 项目名称 项目资料名称 资料来源 存档备注
交通灯控制系统模型的设计--任务书
毕业设计（论文）任务书设计题目交通灯控制系统模型的设计学生姓名蒋玲玲系别专业应用电子技术/应用英语班级0502起止日期暂时不写指导教师教研室主任暂时不写系主任发任务书日期（先不写）年月日1.毕业设计(论文)的内容和要求(含技术要求、图表要求等)：主要研究内容：设计一个交通灯控制系统，每个方向具有左拐、右拐、直行及行人四种指示灯，在紧急情况时可由交警实现全路口车辆禁行而行人通行状态。
（扩展内容：特种车辆可转为特种车辆放行，其他车辆禁止通行的状态）目标和要求：1．采用AT89C52单片机为主控芯片。
2．题目适合专业：电子信息工程；对学生的要求：在数电、单片机有较好基础并有较强的动手能力。
成果形式：实物及设计总结报告2.毕业设计(论文)应完成的技术文件：１、画出系统的原理图，说明系统中各主要组成部分的功能。
２、编写各个汇编源程序３、根据选用的软件，对源程序进行系统仿真，调试。
4、绘制印制板PCB原理图。
5、应用通用板完成实物的制作。
6、根据设计内容，撰写毕业论文。
3.主要参考文献：《单片机实用技术教程》龚运新北京师范大学出版社《单片机原理与控制技术》张志良机械工业出版社《单片机典型系统设计实例精讲》彭为电子工业出版社《8051单片机课程设计实训教材》陈明莹清华大学出版社4.毕业设计(论文)进度安排：周次工作内容备注第一周下达任务，确定进度第二周调研，查阅第三周调研，查阅第四周确定设计方案，填写开题报告第五周设计原理图第六周编写源程序、仿真板制作第七周源程序调试、仿真、PCB第八周期中检查、总结第九周安装电路板第十周安装、调试第十一周写论文第十二周完成论文第十三周总结教研室审查意见：室主任年月日系部审查意见：系主任年月日。
PLC.十字路口交通灯的控制 课程设计任务书

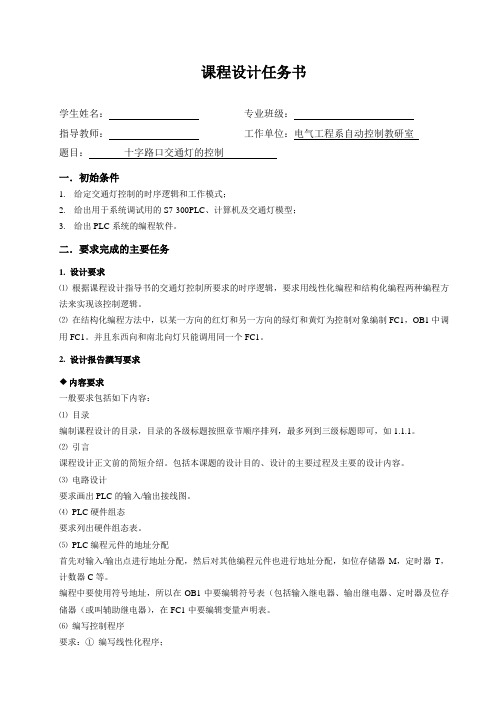

课程设计任务书学生姓名：专业班级：指导教师：工作单位：电气工程系自动控制教研室题目：十字路口交通灯的控制一．初始条件1.给定交通灯控制的时序逻辑和工作模式；2.给出用于系统调试用的S7-300PLC、计算机及交通灯模型；3.给出PLC系统的编程软件。
二．要求完成的主要任务1. 设计要求⑴根据课程设计指导书的交通灯控制所要求的时序逻辑，要求用线性化编程和结构化编程两种编程方法来实现该控制逻辑。
⑵在结构化编程方法中，以某一方向的红灯和另一方向的绿灯和黄灯为控制对象编制FC1，OB1中调用FC1。
并且东西向和南北向灯只能调用同一个FC1。
2. 设计报告撰写要求内容要求一般要求包括如下内容：⑴目录编制课程设计的目录，目录的各级标题按照章节顺序排列，最多列到三级标题即可，如1.1.1。
⑵引言课程设计正文前的简短介绍。
包括本课题的设计目的、设计的主要过程及主要的设计内容。
⑶电路设计要求画出PLC的输入/输出接线图。
⑷PLC硬件组态要求列出硬件组态表。
⑸PLC编程元件的地址分配首先对输入/输出点进行地址分配，然后对其他编程元件也进行地址分配，如位存储器M，定时器T，计数器C等。
编程中要使用符号地址，所以在OB1中要编辑符号表（包括输入继电器、输出继电器、定时器及位存储器（或叫辅助继电器），在FC1中要编辑变量声明表。
⑹编写控制程序要求：①编写线性化程序；②在结构化编程中分别编制OB1和FC1；③在程序段中添加注释。
⑺程序调试说明对设计中遇到的主要问题及解决方法、调试过程及方法、在调试过程中对对原设计程序做了哪些有意义的改进及调试的结果几方面进行阐述。
⑻结束语对本课程设计进行总结，写出设计中的体会。
⑼主要参考文献写出完成设计任务过程中参考的主要参考文献，注意参考文献的格式。
◆格式要求1. 纸张格式：要求统一用A4纸打印，页面设置上空2.5cm，下空2.0cm，左空2.5cm，右空2.0cm）：2. 正文层次：正文内容层次序号为：1、1.1、1.1.1……，其中⑴．正文标题；一级标题1.（黑体小2号加粗），二级标题1.1（黑体小三号），三极标题1.1.1（黑体小四号）。
(整理)交通灯控制逻辑电路设计任务书.

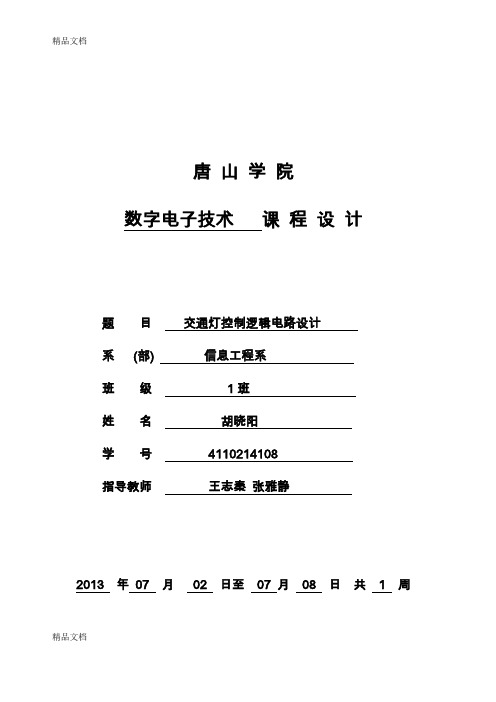

唐山学院数字电子技术课程设计题目交通灯控制逻辑电路设计系(部) 信息工程系班级1班姓名胡晓阳学号4110214108指导教师王志秦张雅静2013 年07 月02 日至07 月08 日共 1 周2013年07 月04 日课程设计成绩评定表1引言 (1)1.1功能要求 (1)1.2总体方案设计 (1)2 设计原理 (2)3 总体设计 (3)3.1单元电路设计 (3)3.1.1信号灯转换器 (3)3.1.2 JK触发器 (3)3.1.3 倒计时计数器 (4)3.1.4倒计时计数器与信号灯转换器的连接 (6)3.1.5 黄灯闪烁控制 (6)3.1.6 秒脉冲产生电路 (6)3.1.7白天夜间模式切换的设计 (9)3.2 时序仿真结果 (9)3.2.1白天工作方式 (9)3.2.2夜间工作方式 (10)4 仿真软件简介 (11)5 总结 (12)参考文献 (13)附录1 器件明细表 (14)附录2 仿真电路图 (15)城市十字交叉路口为确保车辆、行人安全有序地通过，都设有指挥信号灯。
交通信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力、减少交通事故有明显效果。
因此如何采用合适的方法，使交通信号灯的控制与交通疏导有机结合，最大限度缓解主干道与匝道、城市同周边地区的交通拥堵情况，越来越成为交通运输管理和城市规划部门以待解决的主要问题。
以下就一个简单的交通灯控制系统的电路原理、设计和仿真测试等问题来进行具体分析。
1.1功能要求要求东西、南北方向的红、黄、绿灯按照下面的工作时序进行工作：（1）南北和东西车辆交替进行，各通行时间24秒（2）每次绿灯变红灯时，黄灯先闪烁4秒，才可以变换运行方向（3）十字路口要有数字显示作为时间提示，以倒计时按照时序要求进行显示；（4）可以手动调整和自动控制，夜间为黄灯闪耀状态1.2总体方案设计依据功能要求，交通灯控制系统应主要由秒脉冲信号发生器、倒计时计数器电路和信号灯转换器组成，原理框图如图1-1所示。
stm32通用定时器交通灯控制设计任务书
电气工程学院《嵌入式单片机原理及应用》课程改革三级项目任务书设计题目：STM32通用定时器交通灯控制设计系别：电力工程系年级专业： 14电力系统及其自动化班学号：学生姓名：****：***一、项目设计目的通过该项目的学习和锻炼使学生熟悉、了解并掌握和STM32学习、开发相关的软、硬件环境；掌握GPIO的八种输入、输出模式；使用库函数实现GPIOX的控制方法；掌握STM32外部中断的控制方法；熟悉STM32微控制器的库函数开发方法。
二、项目设计要求(1)掌握Keil MDK软件的模板设计及工程配置。
(2)熟悉和掌握GPIO的八种输入、输出工作模式。
(3)熟悉和掌握STM32外部中断的检测和中断控制方法。
(4)熟悉《STM32F103XXX参考手册》、《STM32固件库》，在此基础上能够根据特定要求进行相关内容的查找；(5)设计的工程要能进行现场展示。
三、项目设计内容1)应用Keil Uvision4设计工程模板，并根据编译和仿真要求进行相关工程配置。
Version3.5版本的ST库源码可从ST的官方网站下载或者从讲课的资料中获取；工程设计模板要根据授课教师建立的方式进行设计；建立一个空的main()测试函数；仿真采用的STM32芯片为STM32F103VET6，数据通信可采用串口或Jlink两种形式。
2)交通灯控制软件流程图设计。
在stm32核心板上有相关stm32微控制器的扩展引脚，可根据自己喜好自行选定所使用的引脚，并能够根据选定的引脚完成相关的配置任务；如果核心板上的LED资源不够，可使用面包板和杜邦线进行扩展；交通灯延时采用定时器控制方法；中断控制可由按键的高低电平检测实现；根据GPIO和中断系统的配置要求完成相关工程的软件流程图设计。
3)使用库函数实现交通灯控制工程的开发。
建议使用stm32的库函数进行该项目的开发，如果有的同学想使用直接配置寄存器形式进行相关内容的设计，必须是在完成库开发的基础上实现；该项目设计的工程要求能在现场进行演示。
课程设计任务书--基于PLC的用按钮控制人行道交通灯的设计
第7-8天：写出梯形图程序，并对程序进行注释
第9-10天：学习西门子S7-200的编程软件STEP 7 MicroWIN SP6，并在该软件中编写梯形图程序
第11天：学习西门子S7-200仿真软件，并进行程序仿真和调试。
第12天：将课程设计中用到的程序在PLC试验箱上进行运行和调试。
2、画出实现程序流程图。
3、列出输入、输出端口。
4、写出梯形图程序。
5、调试程序，直至符合设计要求。
工作量
2周时间，每天3学时，共计42学时
进度安排
第1天：明确课程设计的目的和意义，根据课程设计要求查找相关资料
第2-3天：学习课程设计中用到的PLC相关知识
第4-5天：根据课程设计的要求画出程序流程图
1正常情况下横道只允许车辆通行车行道保持绿灯亮人行道道口处指示灯保持红灯亮在车道两侧各设有开关人想过横道时需要按下开关人行道收到的信号送入端子任选plc中plc在接受有人要走人行道信号执行相应的程序
课程设计任务书
专业：自动化班级：2班
学生姓名
XX
学号
XX
课程名称
PLC原理与应用
设计题目
基于PLC的用按钮控制人行道交通灯的设计
设计目的、主要内容（参数、方法）及要求
设计目的：
1、掌握PLC功能指令的用法。
2、掌握PLC控制系统的设计流程。
设计主要内容及要求：
1、设计一个用按钮控制人行道交通灯的控制程序，具体要求如下:
（1）正常情况下横道只允许车辆通行，车行道保持绿灯亮，人行道道口处指示灯保持红灯亮，在车道两侧各设有开关，人想过横道时，需要按下开关，人行道收到的信号送入端子任选PLC中，PLC在接受有人要走人行道信号，执行相应的程序。第13-14天ຫໍສະໝຸດ 撰写课程设计报告。主要参考资料
基于单片机的交通灯设计任务书
编号：Q/NJXX-QR-JX-35-2008
毕业设计(论文)任务书
系部电子信息学院专业电子信息工程技术
姓名学号
题目
起迄日期：年月日至年月日
设计(论文)地点
指导教师
专业负责人
任务书发放日期：年月日
任务书填写要求
1、毕业设计(论文)任务书由指导教师根据各课题的具体情况填写，经学生所在专业的负责人审查、系部领导签字后生效。
此任务书应在毕业设计(论文)开始前一周内填好并发给学生；
2、任务书填写的内容，必须和学生毕业设计(论文)完成的情况相一致，若有变更，应当经过所在专业及系部主管领导审批后方可重新填写；
3、任务书内有关“系部”、“专业”等名称的填写，应写中文全称，不能写数字代码。
学生的“学号”要写全号，不能只写最后2位或1位数字；
4、任务书内“主要参考文献”的填写，应按照国标GB 7714-87《文后参考文献著录规则》的要求书写，不能有随意性；
5、有关年月日等日期的填写，应当按照国标GB/T 7408-94《数据元和交换格式、信息交换、日期和时间表示法》规定的要求，一律用阿拉伯数字书写。
如“2005年3月14日”或“2005-3-14”。
十字交通灯任务说明书
3）用两组数码管实现倒计时显示。
2.基本要求
1）画出电路原理图；
2）元器件及参数选择；
3）PCB文件生成打印输出；
4）局部仿真图；
[1]毕满清主编．电子技术实验与课程设计.第3版.北京：机械工业出版社，2005
[2]陈晓文主编．电子线路课程设计.第1版.北京：电子工业出版社，2004
[3]陈汝全主编．电子技术常用器件应用手册．第2版．北京：机械工业出版社2004
[4]阎石主编.数字电子技术基础.第5版.北京：高等教育出版社2006
2.学生根据指导教师下达的任务书独立完成课程设计。
3.本任务书在课程设计完成后，与论文一起交指导教师，作为论文评阅和课程设计答辩的主要档案资料。
一、课程设计的主要内容和基本要求
1.主要内容
1）在具有主、支干道的十字路口，设计一个交通灯自动控制装置。在十字路口的两个方向上各设一组红黄绿灯，显示顺序为其中一个方向是绿灯，黄灯，红灯，另一方面是红灯，绿灯，黄灯。
课程设计任务书
课程名称：模拟电子技术课程设计
题目：十字路口交通灯
学院：信息工程学院系：自动化
专业班级：081班
学号：**********
******
起讫日期：2010/06/21——2010/06/28
指导教师：康耀明职称：教师
学院审核（签名）：
审核日期：
说明
1.课程设计任务书由指导教师填写，并经专业学科组审定，下达到学生。
5）总体仿真图。
二、课程设计图纸内容及张数
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖南工程学院
课程设计任务书
课程名称: 数字电子技术
题 目: 交通灯控制电路
专业班级:
学生姓名: 学号:
指导老师: 李 朝 健
审 批:
任务书下达日期 20 年 月 日星期一
设计完成日期 20 年 月 日星期五
设计内容与设计要求
一、 设计内容：
1、 设计一个十字路口交通灯控制电路，要求甲车道和
乙车道两条交叉道路上的车辆交替运行，每次通
行时间25秒；
2、 要求黄灯先亮5秒，才能变换运行车道；
3、 黄灯亮时要求每秒闪亮一次。
二、 设计要求：
1、
设计思路清晰，给出整体设计框图；
2、
设计各单元电路，给出具体设计思路、电路器件；
3、
总电路设计；
4、
在逻辑实验箱上安装调试电路；
5、
写出设计报告；
主要设计条件
1、 提供数字电子实验箱、直流稳压电源、示波器等
2、 供74系列集成电路74LS00、74LS10、74LS48、
74LS0048、74LS74、74LS160、74LS163、NE555
定时器、电阻、电容等元件。
说明书格式
1、 课程设计报告书封面；
2、 任务书；
3、 说明书目录；
4、 设计总体思路；
5、 单元电路设计；
6、 总体电路设计；
7、 设计调试体会与总结；
8、 附录；
9、 参考文献；
进度安排
星期一 上午 布置任务、讲解
星期一 下午---星期四下午 查资料进行设计
EDA仿真
星期五 领元件 （实验楼四楼电子实习实验室）
调试电路（实验楼四楼电子实习实验室）
第二周
星期五 继续调试电路 写总结报告
星期五 答辩
参考文献
«数字电子技术基础» 周良权编
«电子技术课程设计指导» 彭介华编
«电子技术基础实验» 陈大钦编
目 录
一、数字电路课程设计任务书
二、课程设计有关事项
四、数字电路课程设计原理图
五、电路原理说明
三、元件清单表
六、输入电路图
七、输出电路图
八、接线心得体会
九、课程设计感想
