4-1桩头处理
桩基础施工方案

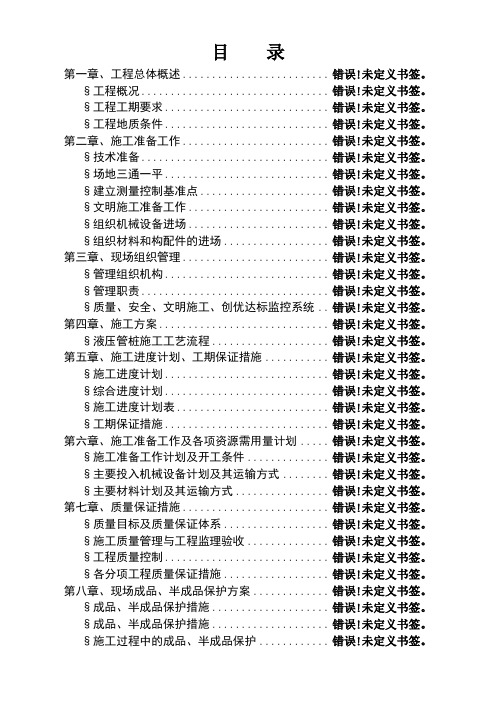

目录第一章、工程总体概述......................... 错误!未定义书签。
§工程概况................................ 错误!未定义书签。
§工程工期要求............................ 错误!未定义书签。
§工程地质条件............................ 错误!未定义书签。
第二章、施工准备工作......................... 错误!未定义书签。
§技术准备................................ 错误!未定义书签。
§场地三通一平............................ 错误!未定义书签。
§建立测量控制基准点...................... 错误!未定义书签。
§文明施工准备工作........................ 错误!未定义书签。
§组织机械设备进场........................ 错误!未定义书签。
§组织材料和构配件的进场.................. 错误!未定义书签。
第三章、现场组织管理......................... 错误!未定义书签。
§管理组织机构............................ 错误!未定义书签。
§管理职责................................ 错误!未定义书签。
§质量、安全、文明施工、创优达标监控系统.. 错误!未定义书签。
第四章、施工方案............................. 错误!未定义书签。
§液压管桩施工工艺流程.................... 错误!未定义书签。
桩基压浆方案
目录一、前言 (2)二、44#－R2孔及50＃－L1～2孔基底抽芯情况 (2)1、桩基道路桥左线50－2桩基 (2)2、道路桥右线44－2桩基 (5)3、道路桥左线50－1桩基 (6)三、基底压浆施工方案 (7)1、施工方案的选定 (7)2、桩基持力层缺陷段注浆加固处理施工方法及加固目标 (8)3、加固处理施工流程及施工步骤 (8)3.1、施工流程 (8)3.2、施工步骤 (9)3.3、旋喷施工机械参数 (10)四、预计工作量及施工工期 (10)1、预计工作量 (10)2、施工工期 (11)五、补强加固处理预期目标 (11)六、施工设备 (11)七、施工组织及安全技术措施 (12)1、质保体系 (12)§1.1建立专项工程质量管理领导小组 (12)§1.2质量管理领导小组的主要职责 (12)2、安全技术措施 (13)3、施工要点 (13)厦门集美大桥C2合同段桩基持力层强风化高压切割清洗注浆加固施工方案一、前言通过对44＃－BRT1～4孔、44#－R1～2孔、50＃－L1～2孔抽芯检测，检测结果为桩身砼连续完整，桩底无沉渣，桩身砼强度等各项指标均满足设计要求。
但发现44＃－BRT3孔、44#－R2孔及50＃－L1～2孔桩底桩端持力层存在不同程度的强风化（具体见这几个基桩基底抽芯情况），但本项目部在施工过程中严格按照设计图纸、监理细则进行基桩施工，入岩岩样判定由监理单位、地质勘察单位现场取样确定，入岩深度由设计单位计算决定，终孔岩样由监理单位、地质勘察单位结合设计终孔标高决定。
但通过比较分析地质补堪孔位44＃B1～2孔岩芯及综合地质勘察报告，推测本合同段地处地质变化异常，岩石裂隙发育、地下水系丰富。
为了保证工程质量和桥梁设计使用寿命，特对44#－B3、44#－R2孔及50＃－L2孔进行处理，对于44－B3桩基采用在原桩位重新冲孔成桩方案，另外两根基桩基底一定范围内为弱风化岩，余下出现不同程度的强风化，针对这种情况，以上几家单位决定对桩底强风化进行清洗并压浆加固处理方案，处理后通过抽芯验证，若处理效果理想，则对50－L1进行压浆处理。
拉森钢板桩拔除及注浆施工方案
拉森钢板桩拔除及注浆施工方案第1章工程概况仙林污水处理厂二期项目施工项目位于栖霞区戴家库村，门牌编号为戴家库117号，其服务范围包括仙林新市区、栖霞镇、栖霞山风景名胜区，服务面积达到76km2。
原有仙林污水处理厂为一期，其现有规模为5万m3/d，此次招标为二期工程建设，将在原一期工程5万m3/d一级B排放标准规模基础上，改扩建新增5万m3/d处理能力，使现有处理能力提升至10万m3/d，并且将排放提升到一级A排放标准。
一期建设时已经在围墙内预留了二期工程用地，二期工程主要处理构筑物是在原有一期工程预留用地内进行建设。
主要施工内容为新建膜池、后缺氧池、超细格栅间、储泥池、回用泵房接触消毒池、机修车间、配套建筑、改造生化池、提升泵房的施工及维保；以及除自控系统外的全部设备安装及调试、联调安装及保修等。
现状场区南侧为南象山、北侧紧邻沪宁铁路、西侧厂外道路对面为村委会、东侧约80m处向东至红枫路范围内为居民区，整个厂区占地面积为57664.99m2，厂区设计标高为13.30m。
第2章编制依据。
（1）《建筑基坑支护技术规程》（JGJ 120-2012）（2）《土力学与地基基础》（清华大学出版社出版）（3）《仙林污水厂二期勘探报告》（4）《建筑地基基础工程施工质量验收规范》(GB50202－2002)（5）《建筑基坑工程监测技术规范》(GB50497－2009)（6）《钢结构工程施工质量验收规范》(GB50205－2001)（7）《混凝土结构工程施工质量验收规范》(GB50204－2002)（8）《钢结构工程施工规范》（GB50755-2012）（9）《冷弯钢板桩》（GB/T0831-2011）（10）《仙林污水处理厂二期设计图》（11）《仙林污水处理厂一期工程竣工图》（12）其他有关的规范及规程第3章施工准备3.1施工机械及设备3.2劳动力组织本工程体量大，工期紧，施工高峰期在2014年10月至2014年12月，为确保实现预定工期目标，必须投入充足劳动力，科学组织、合理安排，拟在钢板桩拔除施工中投入30人。
桩基础
2、桩的分类
按承载性状分：
摩擦型桩
桩侧和桩端阻力的大小以 及它们分担荷载的比例
端承型桩
2、桩的分类
软塑 可塑
软塑 密实砂土
岩石
（a）摩擦桩
（b）端承摩擦桩
（c）端承桩
（d）摩擦端承桩
2、桩的分类
按成桩方法分：
非挤土桩 根据成桩方法 和挤土效应 部分挤土桩 挤土桩
2、桩的分类
螺旋钻孔灌注桩施工示意图
（三）振动沉桩
—依靠偏心振动力打桩。振动器与桩顶 相连，振动力通过桩身传给地基。 适用于少粘性土、软土，不宜用于砾石 土、密实的粘性土。
（四）水冲沉桩：
高压水经射水管射水冲松桩尖下面的土 层，以减小桩下沉的阻力。 用于砂土、砂石土、坚硬土层。 要求在距设计标高1-2m时，停止水冲， 改用锤击或振动。 注意：施工不当会造成地地表土受力均匀，防止不均匀沉降， 保证打桩机施工安全，采用厚度约2～3cm厚的钢板铺 设在桩机履带板下，钢板宽度比桩机宽2m左右，保证 桩机行走和打桩的稳定性。
桩机行走时，应将桩锤放置于桩架中下部以桩锤导向 脚不伸出导杆末端为准。根据打桩机桩架下端的角度计 初调桩架的垂直度，并用线坠由桩帽中心点吊下与地上 桩位点初对中。
3种打桩顺序
考虑挤土打桩顺序
1)由中及外：从中间向四周打； 2)由近及远：从靠近现有建筑物或需保护的地下构 筑物、管线最近的桩位开始打； 3)由深及浅：先打入土深度大的桩； 4)由大及小：先打断面大的桩。
四、预应力管桩施工
（一）工艺流程
测量定位 移至下一桩位 桩机就位 第1节桩就位，对中调直 打桩至设计持力层和贯入度 第n节桩起吊，对中调直 打 桩 送 桩 接 桩
④打桩
桩破除方案方案

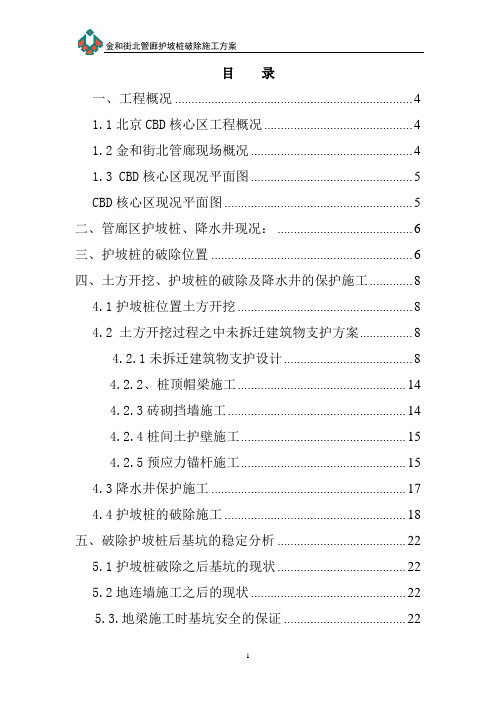

目录一、工程概况 (4)1.1北京CBD核心区工程概况 (4)1.2金和街北管廊现场概况 (4)1.3 CBD核心区现况平面图 (5)CBD核心区现况平面图 (5)二、管廊区护坡桩、降水井现况： (6)三、护坡桩的破除位置 (6)四、土方开挖、护坡桩的破除及降水井的保护施工 (8)4.1护坡桩位置土方开挖 (8)4.2 土方开挖过程之中未拆迁建筑物支护方案 (8)4.2.1未拆迁建筑物支护设计 (8)4.2.2、桩顶帽梁施工 (14)4.2.3砖砌挡墙施工 (14)4.2.4桩间土护壁施工 (15)4.2.5预应力锚杆施工 (15)4.3降水井保护施工 (17)4.4护坡桩的破除施工 (18)五、破除护坡桩后基坑的稳定分析 (22)5.1护坡桩破除之后基坑的现状 (22)5.2地连墙施工之后的现状 (22)5.3.地梁施工时基坑安全的保证 (22)六、主要管理措施 (23)6.1质量管理措施 (23)6.1.1质量目标 (23)6.1.2质量管理组织机构 (23)6.2安全、文明施工管理措施 (24)6.2.1安全保证体系 (24)6.2.2安全管理组织机构 (25)6.2.3现场施工安全管理 (25)6.2.4现场安全防护管理 (26)6.3现场文明施工、环境保护管理措施 (28)6.3.1文明施工管理目标 (28)6.3.2 环境保护管理目标 (28)6.3.3文明施工、环境保护管理体系 (28)6.3.4 环境保护管理措施 (29)6.3.5夜间施工管理措施 (30)6.4现场消防安全管理措施 (31)6.4.1消防安全管理目标 (31)6.4.2消防安全措施 (31)6.5雨季施工管理措施 (32)6.5.1雨季前准备 (32)6.5.2雨期施工道路及排水 (32)6.5.3雨期施工安全控制措施 (32)七、应急预案 (34)7.1紧急情况的处理措施、预案以及抵抗风险的措施 (34)7.1.1 对主要的紧急情况和突发事件的识别 (34)7.1.2 紧急救援组织机构 (34)7.1.3紧急情况的应急准备 (35)7.1.4 紧急情况的处理措施与预案 (35)7.2施工应急措施 (39)7.2.1边坡支护结构稳定应急措施 (39)7.2.2施工前对地下管线、构造物的保护措施及处理 (39)7.2.3对周边建筑物保护的应急措施 (39)7.2.4夜间交通组织和夜间施工安排 (40)7.2.5防汛措施 (40)一、工程概况1.1北京CBD核心区工程概况北京CBD核心区地下公共空间市政交通基础设施工程位于朝阳区东三环路与建国路相交处，国贸桥东北侧，北起光华路，南至建国路，西起东三环路，东至针织路。
地基处理与桩基施工(四)-锤击沉桩施工
（二）、锤击沉桩施工锤击沉桩也称打入桩，是靠打桩机的桩锤下落到桩顶产生的冲击能而将桩沉入土中的一种沉桩方法，该法施工速度快，机械化程度高，适用范围广，是预制钢筋混凝土桩最常用的沉桩方法。
但施工时有噪音和振动，对施工场所、施工时间有所限制。
1．打桩机具打桩用的机具主要包括桩锤、桩架及动力装置三部分。
1) 桩锤桩锤是打桩的主要机具，其作用是对桩施加冲击力，将桩打入土中。
主要有落锤、单动汽锤和双动汽锤、柴油锤、液压锤。
落锤一般由生铁铸成，重0.5～1.5t，构造简单，使用方便，提升高度可随意调整，一般用卷扬机拉升施打。
但打桩速度慢(6～20 次/min)，效率低，适于在黏土和含砾石较多的土中打桩。
汽锤是利用蒸汽或压缩空气的压力将桩锤上举，然后下落冲击桩顶沉桩，根据其工作情况又可分为单动式汽锤与双动式汽锤。
单动式汽锤的冲击体在上升时耗用动力，下降靠自重，打桩速度较落锤快(60～80 次/min)，锤重1.5～15t，适于各类桩在各类土层中施工。
双动式汽锤的冲击体升降均耗用动力，冲击力更大、频率更快(100～120 次/min)，锤重0.6～6t，还可用于打钢板桩、水下桩、斜桩和拔桩。
柴油锤，柴油锤本身附有桩架、动力设备，易搬运转移，不需外部能源，应用较为广泛。
但施工中有噪声、污染和振动等影响，在城市施工受到一定的限制。
液压锤是一种新型打桩设备，它的冲击缸体通过液压油提升与降落，每一击能获得更大的贯入度。
液压锤不排出任何废气，无噪音，冲击频率高，并适合水下打桩，是理想的冲击式打桩设备，但构造复杂，造价高。
2) 桩架桩架是吊桩就位，悬吊桩锤，要求其具有较好的稳定性、机动性和灵活性，保证锤击落点准确，并可调整垂直度。
常用桩架基本有两种形式，一种是沿轨道行走移动的多功能桩架，另一种是装在履带式底盘上自由行走的桩架。
1—立柱；2—斜撑；3—回转平台；1—桩；2—斜撑；3—桩帽；4—桩锤；4—卷扬机；5—司机室；6—平衡重5—履带式起重机；6—立柱3) 动力装置打桩机构的动力装置及辅助设备主要根据选定的桩锤种类而定。
CFG桩施工技术交底
一、材料要求1、水泥：宜选用P.O32.5普通硅酸盐水泥或矿渣硅酸盐水泥。
2、砂：中砂或粗砂，含泥量不大于5%，且泥块含量不大于2%。
3、石子：卵石或碎石，粒径5～20mm，含泥量不大于2%。
4、粉煤灰：宜选用I级或II级粉煤灰，细度分别不大于12%和20%。
5、外掺剂：多为泵送剂、早强、减水剂等。
根据施工需要通过试验确定。
二、主要机具1、长螺旋钻机：常用长螺旋钻机的主要技术参数，见下表。
常用长螺旋钻机工作主机的主要技术参数续表三、作业条件1、施工前应完成“三通一平”施工条件，现场电源根据设备功率大小，选用现场配电；水源根据设备数量，选用宜大勿小；场地应平整并具有一定的强度，如强度不足，应铺垫砂石，或垫钢板以利机械行走。
地上、地下如电线、管线、旧建筑物、设备基础等障碍物均己排除处理完毕，无碍施工。
各项临时设施如照明、动力、安全设备准备就绪。
2、熟悉施工图纸及场地的土质、水文地质资料，做到心中有数。
3、按CFG桩位平面图，测设桩位轴线、定位点，用φ25钢筋在桩位处扎入深度不小于300mm 的孔，填入白灰并插上钢筋棍，标识桩位，要求所有桩位一次全部放完，并由技术负责人组织质检员、施工员、班组长共同对桩位进行检查，确认准确无误后，与甲方或监理办理预检签字手续。
基坑内施工时，边坡应外扩不小于1.0m，以利边角桩施工。
4、施工前应将水泥、砂、石子、粉煤灰、外掺剂送实验室复试，同时进行配合比试验，保证各种材料合格并提出合适的配合比。
5、施工前应对施工人员进行全面的安全技术交底，施工前对设备进行安全可靠性检查，确保施工安全。
6、施工现场应做好材料、机具摆放规划，使素混凝土输送距离最短，且输送管铺设时拐弯最少。
四、操作工艺（一）工艺流程：（二）钻孔施工：1、钻机进场后，应根据桩长来安装钻塔及钻杆，钻杆的连接应牢固，每施工2～3根桩后，应对钻杆连接处进行紧固。
2、桩机就位前进行孔位复核。
钻机定位后，钻尖封口，最好用橡皮筋箍住。
桩头截除安全技术交底模板
一、交底目的为确保桩头截除施工过程中的安全，降低事故发生风险，现将桩头截除安全技术交底如下：二、施工范围及内容1. 施工范围：本交底适用于桩头截除施工全过程。
2. 施工内容：（1）桩头切割；（2）桩头清理；（3）桩头运输；（4）桩头堆放。
三、安全技术措施1. 人员安全（1）施工人员必须经过专业培训，具备相应的操作技能和安全意识。
（2）施工人员进入施工现场必须佩戴安全帽、防尘口罩、护目镜等防护用品。
（3）酒后、疲劳、精神状态不佳的人员不得上岗作业。
2. 机械安全（1）桩头切割设备必须符合国家相关标准，并进行定期检查、维护。
（2）操作人员必须熟悉机械性能和操作规程，确保操作过程中机械运行稳定。
（3）机械作业时，周围不得有无关人员靠近，确保操作安全。
3. 环境安全（1）施工现场应保持整洁，及时清理施工垃圾和废弃物。
（2）施工现场应设置明显的警示标志，提醒人员注意安全。
（3）施工现场应配备消防器材，确保消防设施齐全、有效。
4. 施工工艺（1）桩头切割前，应对桩头进行测量，确保切割位置准确。
（2）桩头切割过程中，应严格控制切割速度和力度，避免切割过快或过猛导致桩头破碎。
（3）桩头切割完成后，应对桩头进行清理，确保桩头表面平整、无尖锐棱角。
（4）桩头运输过程中，应采取有效措施防止桩头损坏或滚动。
（5）桩头堆放时，应选择平整、坚实的场地，确保桩头堆放稳定，防止倾倒。
四、应急处置1. 人员伤害（1）发生人员伤害事故时，应立即停止作业，组织人员将伤者送至医院救治。
（2）事故发生后，应立即向项目部报告，并配合相关部门进行调查处理。
2. 机械故障（1）机械发生故障时，应立即停止作业，排除故障。
（2）故障排除后，应进行试运行，确保机械运行正常。
五、交底要求1. 施工单位应将本交底内容传达给所有施工人员，确保施工人员了解并掌握安全操作规程。
2. 施工人员应认真学习本交底内容，提高安全意识，确保施工安全。
3. 施工单位应定期组织安全检查，确保施工过程中各项安全措施落实到位。
(完整版)CFG桩基施工方案
CFG桩基施工方案一、CFG桩基施工方案编制依据依据国家现行的政策、技术标准、施工操作规程、施工验收规及质量检验评定标准和质量实施细则：《建筑工程施工质量验收统一标准》（GB50300－2001）；《建筑地基基础工程施工质量验收规范》（GB50202－2002）；《建筑地基基础设计规范》（GB50007－2002）；《建筑机械使用安全技术规程》（JGJ33-2002）；《施工现场临时用电安全技术规范》（JGJ46-88）；《建筑桩基技术规范》（JGJ94－2008）；《建筑桩基检测技术规范》（JBJ106－2003）；《混凝土质量控制标准》（GB50164－92）；《混凝土外加剂应用技术规范》（DBJ01－61－2002）；《混凝土泵送施工技术规程质量验收规范》（JGJ/T10－95）；《混凝土结构工程施工质量验收规范》（GB50204－2002）；其他与本工程有关的现行工程技术、施工验收标准及规范。
二、工程概况；2.1工程概况本工程为XX小区1#、2#、3#、4#楼廉租房工程，位于安阳市东区文明大道与崇义路交叉口处，建筑面积为：56000㎡；建筑层数1#、2#、4#楼地上18层，3#楼地上10层，局部4层，1#、2#、3#楼地下1层，其中4#楼地下2层，剪力墙结构，本工程采用CFG桩加固处理地基。
2.2 CFG桩工程概况：本工程CFG桩矩形布置，桩径D=400mm，桩端置于第四层粉土做为桩端持力层，桩端进入的深度不小于500mm。
成孔采用长螺旋钻孔泵压砼成桩。
2.3工程地质条件具体情况详见岩土工程勘察报告。
三、施工部署3.1施工管理组织机构本工程实行项目经理负责制，由项目经理对工程质量、进度、安全、材料、财务等进行统一管理。
由经验丰富的项目经理负责，组成项目经理部。
3.2施工设备选型根据设计要求及场地地层情况，本工程采用2台长螺旋钻孔机,内管平底活页桩尖。
钻头直径要符合桩径要求，钻杆表面应用明显的进尺标记（以米记），配合1台HBT-90混凝土输送泵输送商品混凝土。
塔吊四桩基础施工方案
塔吊四桩基础施工方案1. 简介塔吊是在建筑工地中常见的一种起重设备。
为了确保塔吊的稳定性和安全性，需要进行四桩基础的施工。
本文档将介绍塔吊四桩基础的施工方案。
2. 施工准备在进行塔吊四桩基础的施工前，需要进行以下准备工作：1.确定施工场地：选择适合施工的场地，保证场地平整且无阻碍物。
2.准备材料和设备：根据设计要求和施工计划，准备好所需的材料和设备，包括钢筋、混凝土、模板、桩机等。
3.施工人员培训：对参与施工的人员进行专业培训，确保其具备必要的技能和知识。
4.组织施工队伍：合理组织施工队伍，确保施工进度和质量。
3. 施工流程3.1 桩基定位根据设计要求，在施工场地确定塔吊四桩基础的位置和尺寸，使用标定桩或者其他方式进行定位。
3.2 模板安装根据四桩基础的尺寸和形状，制作相应的模板，并将其安装在预定位置。
模板应牢固可靠，确保混凝土浇筑时不会移动或变形。
3.3 钢筋安装在模板内安装预先设计好的钢筋，包括立柱钢筋、连接钢筋等。
钢筋的安装应符合设计要求，并确保其与模板之间的间隙符合规定。
3.4 混凝土浇筑在模板内倒入预先准备好的混凝土，并使用振动器进行振捣，确保混凝土的密实性和均匀性。
浇筑完成后，对混凝土进行养护，保持适当的湿度和温度，以确保混凝土的强度和稳定性。
3.5 拆除模板待混凝土达到一定强度后，可以拆除模板。
拆除时应注意不损坏混凝土结构，并及时修补任何破损的部分。
3.6 桩头处理对四桩基础的顶部进行处理，包括修整、打磨等，以确保其与塔吊安装座的连接牢固。
4. 施工质量控制在进行塔吊四桩基础的施工过程中，需要严格控制施工质量，确保基础的稳定和安全。
以下是施工质量控制的几个关键点：•施工方案：制定合理的施工方案，明确施工步骤和要求。
•材料质量：确保使用符合规定标准的材料，包括混凝土强度等级、钢筋质量等。
•模板安装：模板的安装应严格按照设计要求进行，确保其牢固可靠。
•钢筋安装：钢筋的安装应符合设计要求，包括数量、排布、连接等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江苏华建（深圳）作业指导书 桩头处理 NO：4-1
第2版 第0次修改 第1页 共5页 编制人：夏礼明
桩 头 处 理
1适用范围
适用于工业与民用建筑有防水要求的桩头防水施工。
2 施工准备
2.1技术准备
(1)施工前应进行技术交底和操作工人岗前培训；
(2)根据设计与规范要求确定防水材料的品种、性能及需用量计划。
2.2材料准备
(1)原材料通过抽样检查、试验,确认验收合格；
(2)按照配合比要求做出样板块，并通过验收确认。
2.3主要机具
(1)切割桩头的专用盘锯、空气压缩机、风镐；
(2)钢丝刷、滚筒、软毛刷、凿子、錾子、扫把、锤子、刮板等。
2.4作业条件
(1)桩基已通过检测和验收,并已办好移交手续；
(2)管桩内已按设计要求浇筑完砼，并通过验收；
(3)做好定位放线、桩位复核工作，并通过验收。
(4)桩周的砼垫层和承台处的砖胎膜已施工完毕，并通过验收；
(5)施工期间做好降排水工作，破桩头若发现渗漏水，应先采取措施并将渗
漏水止住。
3施工工艺
3.1工艺流程
(1)预应力管桩：定位放线→切桩→人工打凿和管桩内浇筑砼→水泥基渗透
结晶型防水涂料→聚合物水泥砂浆→养护→安装遇水膨胀止水条；
(2)灌注桩：定位放线→人工打凿桩头砼→水泥基渗透结晶型防水涂料→聚
合物水泥砂浆→养护→安装遇水膨胀止水条。
3.2操作工艺
3.2.1桩切割
江苏华建（深圳）作业指导书 桩头处理 NO：4-1
第2版 第0次修改 第2页 共5页 编制人：夏礼明
预应力管桩应采用专用切桩盘锯，根据标高线进行切桩，按设计放置钢筋、
浇筑桩芯砼；砼灌注桩经人工修凿平整直至设计标高，基面应符合防水层施工要
求。
如桩头标高低不能满足锚入承台100mm的要求，应沿桩周边500mm范围内凿
成漏斗状，保证桩头锚入承台砼100mm。如桩头标高过低，则应按设计要求采取
接桩措施。
3.2.2水泥基渗透结晶型防水涂料施工
(1)洗刷基层，对蜂窝麻面等劣质表面进行处理，局部缺陷采用聚合物水泥
砂浆修补并找平；
(2)湿润基层，刷第一度水泥基渗透结晶型防水涂料。
(3)间隔约3h后，涂刷第二遍涂料，两遍干的薄膜厚度应符合设计要求。
(4)水泥基渗透结晶性防水涂料和聚合物水泥砂浆的具体施工方法尚应满足
产品说明书和设计的要求。
3.2.3聚合物水泥砂浆
(1)按照产品说明书和配合比的设计要求配制好聚合物防水砂浆；
(2)按设计要求沿桩头表面和桩周抹聚合物水泥砂浆，厚度不应小于15mm；
(3)聚合物水泥砂浆抗压强度不得小于桩身的强度等级。
3.2.4遇水膨胀橡胶止水条施工
(1)沿桩顶钢筋的根部按设计要求，安装成环状的遇水膨胀止水条，压实压
紧，与钢筋紧密配合；
(2)并对遇水膨胀止水条进行保护；
(3)桩头防水构造如下图：
江苏华建（深圳）作业指导书 桩头处理 NO：4-1
第2版 第0次修改 第3页 共5页 编制人：夏礼明
4质量标准
4.1主控项目
4.1.1原材料、配合比必须符合设计要求和规范标准。
检查方法：检查出厂合格证、质量检验报告、计量措施和进场抽样试验报告。
4.1.2水泥基渗透结晶型防水涂料与基层之间必须结合牢固，无空鼓现象。
检查方法：观察和用小锤轻击检查。
4.1.3聚合物水泥砂浆与基层之间必须结合牢固，无空鼓现象。
检查方法：观察和用小锤轻击检查。
4.2一般项目
4.2.1水泥基渗透结晶型防水涂料应密实、均匀，不得有裂纹等缺陷，聚合
物水泥砂浆在阴阳角处应做成圆弧形。
检验方法：观察检查。
4.2.2止水条应搭接不应对接，然后用钉钉住，搭接至少50mm。
检验方法：观察检查。
江苏华建（深圳）作业指导书 桩头处理 NO：4-1
第2版 第0次修改 第4页 共5页 编制人：夏礼明
4.2.3水泥基渗透结晶型防水涂料涂膜和聚合物水泥砂浆的平均厚度均应符
合设计要求，最小厚度不得小于设计值的90%。
检验方法：观察和测量检查。
5施工注意事项
(1)切桩时注意避免切坏桩主筋，打凿桩头砼时，不得拆断桩的受力钢筋；
(2)水泥基渗透结晶型防水涂料施工前，应仔细检查桩头结构面有无缺陷，
对缺陷应进行修补。基面应润湿，但不能有积水残留。配制的涂料控制在1h内
用完，使用中不断搅拌；
(3)聚合物水泥砂浆和水泥渗透结晶型防水涂料都应认真浇水养护，养护时
间不得小于7d；
(4)止水条在运输过程中要注意防雨，储存时防止浸水。
6成品保护
(1)避免硬物、尖锐器械撞击破坏其表面及口角。
(2)止水条在未浇筑砼前避免浸水，避免人为碰动。
7安全环保措施
7.1加强对作业人员的安全、环境意识教育，严格遵守公司关于《环境、职
业健康、安全作业指导书》的有关规定。
7.2施工过程中做好基坑和地下结构的临边防护，防止出现坠落事故。
7.3施工中废弃物质要及时清理，外运至指定地点，避免环境污染。
7.4加强对边坡的变形监测，边坡周不得堆积大宗建筑材料，做好边坡及基
坑的排降水，保证基坑边坡的安全。
7.5遵章守纪，杜绝违章指挥和违章作业，边坡周应设立安全防护措施及有
针对性的安全宣传牌、标语和安全警示标志。
8质量记录
8.1基础验收证明书、桩位复检记录
8.2原材料出厂合格证、质量检验报告
8.3隐蔽工程验收记录
江苏华建（深圳）作业指导书 桩头处理 NO：4-1
第2版 第0次修改 第5页 共5页 编制人：夏礼明
8.4施工记录
8.5检验批质量验收记录
8.6分项工程质量验收记录
