勘查报告文字部分

合集下载

勘察报告范本

龙泉花园岩土工程勘察报告目录文字部分1 前言 (1)1.1 任务来源 (1)3.1 场地位置、地形与地貌 (5)3.2 地层结构及岩性描述 (6)3.3地下水 (8)4 岩土工程特性指标 (8)4.1 室内试验指标 (8)4.2 原位测试结果 (14)5 岩土工程评价 (15)5.1 不良地质作用 (15)5.2地基土的压缩性及砂土的密实度 (16)5.3 黄土湿陷性 (16)5.4 地基均匀性 (18)8 基坑开挖与支护 (24)9 结论与建议 (24)附录部分1、建（构）筑物地基岩土工程勘察任务委托书……………………1张2、综合图例…………………………………..………………………..1张3、勘探点平面位置图…………………………………………………1张4、工程地质剖面图……………………………………………………7张5、土工试验成果报告表………………………………………………11张2张2张2张3张2张1张1 前言1.1 任务来源2011年12月，我院受西安玉龙房地产有限公司的委托，对其拟建的兴平市龙泉花园小区进行详细勘察阶段的岩土工程勘察。

根据国家现行规范、规程及建设单位提供的“建（构）筑物地基岩土工程勘察任务委托书”，本次勘察的目的是：⑴调查场地及其附近有无不良地质作用，评价场地稳定性及建筑适宜性；⑵查明场地地形地貌与地层结构，提供各层地基土的物理力学性质指标，并对地基均匀性及压缩性等做出评价；⑶查明黄土场地湿陷类型及地基湿陷等级；⑷查明场地地下水类型和埋藏条件，判定场地土及地下水对建筑材料的腐蚀性；⑸判定建筑场地类别，提供抗震设计有关参数；⑹提供各层地基土的承载力特征值及桩极限侧阻力和极限端阻力⑶《高层建筑岩土工程勘察规程》JGJ72-2004；⑷《建筑地基基础设计规范》（GB50007-2002）；⑸《建筑抗震设计规范》（GB50011-2010）；⑹《建筑地基处理技术规范》（JGJ79-2002）；⑺《建筑基坑支护技术规程》（JGJ120-99）；⑻《建筑桩基技术规范》（ JGJ94-2008）；⑼《土工试验方法标准》（GB/T50123-1999）；⑽《孔内深层强夯法技术规程》（CECS197：2006）；⑾《湿陷性黄土地区建筑基坑工程安全技术规程》（JGJ167-2009）。

边坡勘察文字报告

一、绪言麻阳县光荣院边坡位于麻阳县县城的西北方的22#县道旁，距县城西北面约有2公里，由于2016年3~4月连续降雨，诱发麻阳县光荣院内北部土体边坡局部开裂、变形，边坡已经发生了局部滑移，以致边坡顶部路面上出现裂缝。

裂缝最长38m，宽7cm，并在边坡中上部位置见到多条小裂缝。

现在整个边坡处于欠稳定状态，严重威胁边坡上光荣院居民的人身和财产安全。

目前气候在强降雨的时期，边坡有可能继续发生局部和整体滑动。

一旦发生，将对当地居民的生命、财产及通行安全造成严重损害，从而将造成一定的经济损失和严重的社会影响。

因此需对该边坡段进行论证、治理。

现该边坡段长度40m，长宽25m，高15m，边坡东西走向，向北倾斜，坡度在35~47°之间。

受麻阳县光荣院的委托，我院承担了该边坡工程的勘察任务，依照相关规范及勘察任务书要求（见附件），我院于2016年4月20日-2016年4月26日完成了该项目野外勘察工作。

勘察合同书中对资料编写无特殊要求。

1.1、勘察目的、任务和要求1.1.1、勘察目的、任务和要求根据勘察任务书的要求（见附件），结合国家有关勘察规范及设计要求，本次岩土工程详细勘察的目的与任务、要求主要为：1、勘察目的：保障拟建建筑建成后的安全运营，为边坡支护设计提供科学依据。

2、勘察任务：本次勘察任务是为了解本拟建工程地基中的岩土分布情况及物理力学性能变化情况，主要由建设单位和设计方提出勘察平面范围。

3、根据勘察任务书的要求（见附件），结合国家有关勘察规范及设计要求，勘察要求为：1）查明边坡工程地质和水文地质条件的基础上，确定边坡类别和可能的破坏形式。

2）边坡勘察孔深度应穿过滑动面并进入稳定层2-5m。

3）提供验算边坡稳定性，变形和设计所需的计算参数。

4）评价边坡的稳定性，并提出潜在的不稳定边坡的整治措施和监测方案的建议。

5）对需进行抗震设防的边坡应根据区划提供设防烈度或地震参数。

6）提出边坡整治设计，施工注意事项的建议。

公路勘察报告范文

公路勘察报告范文一、背景介绍公路是现代交通基础设施的重要组成部分，对国民经济的发展和人民生活的改善起着举足轻重的作用。

为了更好地规划和建设公路，需要进行详细的勘察工作，以了解地质和地形情况，为公路设计和建设提供可靠的依据。

本报告旨在对其中一公路的勘察结果进行总结和分析。

二、勘察区域及目的本次勘察的区域位于市A县，总长度约100公里，主要包括城市外围快速路和连接城市和乡村的支线公路。

主要目的是了解勘察区域的地质构造、地质条件和地形状况，以确定公路设计的合理性和可行性，进而进行公路的规划和建设。

三、勘察内容和方法1.地质构造勘察：通过上报各层级勘察的方法，对勘察区域的地质构造进行了详细的勘察。

主要勘察内容包括地质构造的层次、形态、变形程度等，通过现场观测和采集地质样品进行室内分析，得出地质构造的主要特征。

2.地质条件勘察：通过地质测量仪器和地下水位观测，对勘察区域的地下水状况、土质情况、岩石特性等进行了勘察。

同时，还对地下水位、土质稳定性和地质灾害潜在风险进行了评估。

3.地形测量：利用全站仪和GPS测量仪对勘察区域的地形进行了详细的测量。

通过高程差和坡度变化等数据，绘制出精确的地形图，并针对地形特点进行分析。

四、勘察结果和分析1.地质构造结果：勘察区域的地质构造属于复杂的断层和褶皱构造，形成了一系列长宽比小的褶皱山岭。

2.地质条件结果：勘察区域的土质主要以粘土和砂质土为主，具有较好的承载能力。

地下水位相对较低，属于中等水平。

岩石特性主要是片麻岩和花岗岩。

3.地形结果：勘察区域的地形起伏较大，有山岭、河谷和平原等多样的地貌特点。

其中，山岭区域地势较陡峭，需要采取相应的设计和施工措施。

五、建议1.根据地质构造和地质条件的结果，建议在设计公路时充分考虑地质因素，尤其是断层和褶皱区域，采取相应的加固措施。

2.针对地下水位较低的情况，建议在公路建设过程中避免破坏地下水资源，采取合适的方法进行地下水保护。

3.针对地形起伏较大的地区，建议在道路设计时考虑坡度和弯道半径的设置，以保证行车安全。

勘察文字报告

信义古林街100MWP渔光互补光伏发电项目岩土工程勘察报告一、刖百（一）工程概况本次勘察为信义古林街100MWP渔光互补光伏发电项目的详细勘察,受信义光伏产业控股有限公司的委托，我院对其拟建的光伏电站项目拟建场地进行了岩土工程勘察工作。

该项目由光伏太阳能发电机组装置等组成，位于天津市滨海新区附近。

因甲方未提供拟建场地规划方案平面图，因此本次勘察构筑物仅针对光伏设备支架基础，拟规划建设的综合楼、配电室、水泵房、泵站等其它主要其它建筑物需待规划平面位置确定后，可通知我院重新进场进行专项勘察。

根据《岩土工程勘察规范》（GB50021-2001,2009年版）相关规定划分，拟建工程重要性等级为三级，场地的复杂程度为二级，地基复杂程度为二级，本次岩土勘察等级为乙级。

（二）任务要求及勘察目的1.1任务要求根据委托、设计要求及基本建设程序，本工程进行详细勘察，查明拟建场地内岩土层的分布规律及其物理力学性质、水文地质条件，提供工程地质资料和设计所需的工程技术参数，对地基岩土工程性质进行分析、评价，并对光伏设置支架基础设计、地基处理、不良地质现象的防治等具体方案作出论证和建议。

2.2勘察目的本工程为详勘阶段的岩土工程勘察，勘察目的为：（1）查明场地不良地质条件的类型、成因、分布范围、发展趋势及危害程度，并提出评价和整治所需的岩土技术参数；(2)查明场址区的岩土层的类别、结构、深度、坡度、工程特性及其均匀性，并提供各岩土层的物理力学性质指标，分析和评价地基的稳定性、均匀型和承载力；(3)提供地基变形计算参数；(4)确定场址区的地震动峰值加速度及相应的地震基本烈度。

(5)查明场址区的地形地貌形态、成因类型和特征。

(6)查明埋藏的河道、沟浜、墓穴、孤石等对工程不利的埋藏物；(7)查明地下水类型、埋藏条件、渗透性，对建筑材料的腐蚀性，以及地下水的季节性变化的幅度及规律；(8)判定水和土对建筑材料的腐蚀性；(9)提供经济合理的地基基础设计方案，提供单桩承载力计算技术参数，并提出地基基础设计、施工应注意的问题；(三)勘察执行的技术标准2.1勘察依据(1)拟建项目用地红线图3.2执行的主要技术标准《岩土工程勘察规范》(GB50021-2001)2009版《建筑抗震设计规范》(GB50011-2010)《建筑地基基础设计规范》(GB50007-2011)《岩土工程勘察安全规范》(GB50585-2010)《岩土工程勘察报告编制标准》(CECS99:98)《建筑工程抗震设防分类标准》(GB50223-2008)《工程测量规范》(GB50026-2007)《建筑桩基技术规范》(JGJ94-2008)《建筑工程地质勘探与取样技术规程》（JGJ/T87-2012）《土工试验方法标准》（GB/T50123—1999）《建筑地基处理技术规范》（JGJ79-2012）《太阳能发电站支架基础技术规范》二、勘察方法及完成工作量根据委托方提供的技术要求，并依据相关规范规定，本次勘察在拟建用地红线范围内，根据有关规范要求，按方格网间距约40m布设，共布设了H47个勘探孔。

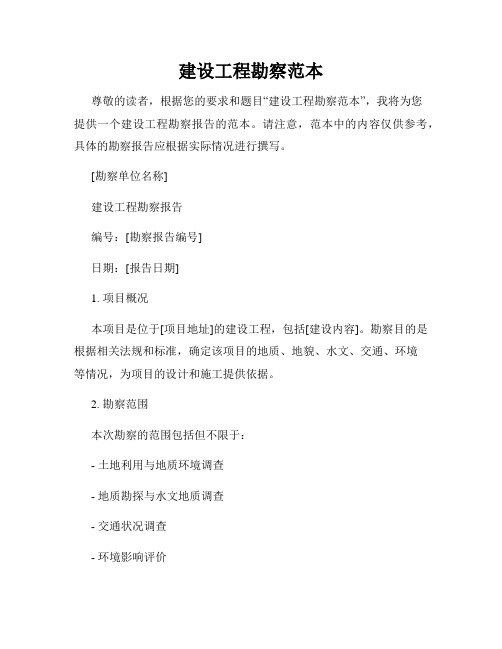

建设工程勘察范本

建设工程勘察范本尊敬的读者，根据您的要求和题目“建设工程勘察范本”，我将为您提供一个建设工程勘察报告的范本。

请注意，范本中的内容仅供参考，具体的勘察报告应根据实际情况进行撰写。

[勘察单位名称]建设工程勘察报告编号：[勘察报告编号]日期：[报告日期]1. 项目概况本项目是位于[项目地址]的建设工程，包括[建设内容]。

勘察目的是根据相关法规和标准，确定该项目的地质、地貌、水文、交通、环境等情况，为项目的设计和施工提供依据。

2. 勘察范围本次勘察的范围包括但不限于：- 土地利用与地质环境调查- 地质勘探与水文地质调查- 交通状况调查- 环境影响评价3. 勘察方法与结果3.1 土地利用与地质环境调查通过实地考察、查阅相关资料和与相关部门的沟通，确定项目的土地利用现状和地质环境情况。

调查结果显示，项目区域地表覆被类型主要为[覆盖类型]，地层主要由[地层组成]组成，地质构造情况稳定。

3.2 地质勘探与水文地质调查根据勘察范围，本次勘察采用了钻孔法、地震勘探、地电勘探等方法来获取地质信息。

勘探结果显示，项目区域地下水位较深，地层稳定，岩石层主要由[岩石类型]组成，地下水主要属于[水质类型]。

3.3 交通状况调查对项目周边的主要交通路线进行了考察，并与相关部门进行了联系，获得了相关交通状况信息。

调查结果显示，项目区域交通便利，附近道路宽度符合规范要求，公共交通设施完善。

3.4 环境影响评价通过调研和实地勘查，对项目可能产生的环境影响进行了评价。

评价结果显示，项目对周边环境的影响较小，不会对附近自然生态和生活环境造成明显的不利影响。

4. 结论与建议基于以上勘察结果，我们得出以下结论和建议：- 项目地质环境稳定，适宜进行建设；- 需要注意项目地下水位较深，应采取相应的排水措施；- 应按照相关法规和标准对交通设施进行规划和设计；- 在施工过程中，应严格遵守环保规定，减少对周边环境的影响。

5. 数据附录本报告的数据附录包括但不限于：- 地质剖面图- 钻孔资料- 水文地质资料- 交通状况调查数据6. 勘察人员本次勘察报告由以下人员完成：- 主勘察人：[主勘察人员姓名]- 副勘察人：[副勘察人员姓名]7. 勘察单位信息[勘察单位名称][联系方式]以上是《建设工程勘察范本》的内容示例，该范本按照建设工程勘察报告的一般格式进行撰写。

勘察报告模板

勘察报告模板1. 引言在勘察过程中，我们针对某特定地点进行了详细的调查和研究，并制作了该勘察报告。

本报告旨在提供对该地点的全面了解，并为相关决策提供支持和参考。

2. 背景信息在这一部分，我们将提供一些有关该地点的背景信息，以便读者可以更好地理解勘察报告的内容。

包括但不限于地理位置、气候条件、社会经济发展水平等。

3. 勘察目的本次勘察的主要目的是确定该地点是否适合作为某种用途的场地。

我们将详细分析该地点的优势和劣势，为最终决策提供可靠的依据。

4. 数据收集与处理在本次勘察中，我们采用了以下方法进行数据收集和处理：4.1 地面勘察我们对该地点进行了实地考察，包括实地测量、观察环境状况、土壤采样等。

4.2 数据分析我们对所收集到的数据进行了仔细的分析和处理，包括数据整理、统计分析等。

5. 勘察结果基于对数据的分析和处理，我们得出了以下勘察结果：5.1 地理条件该地点地理位置优越，交通便利，周边设施完善。

5.2 土壤状况经过土壤采样和分析，我们发现该地点土壤肥沃，适合农业或园艺用途。

5.3 环境因素该地点周边环境良好，空气质量优秀，适合居住或休闲用途。

6. 勘察结论基于以上勘察结果，我们得出以下结论：6.1 适用性评估该地点具备较好的适用性，可以考虑用作农业、园艺、居住或休闲等用途。

6.2 建议与注意事项由于地点存在一定劣势，例如降雨较多、地势较低等因素，需要在使用过程中加强排水、防洪等措施。

7. 参考资料在编写勘察报告过程中，我们参考了以下资料：•地方政府提供的相关数据和报告•专业学术期刊中的相关研究成果8. 结束语本次勘察报告提供了对该地点的综合评估和分析，为相关决策提供了重要依据。

希望本报告能对您有所帮助，并为未来决策提供参考。

如果您对报告中的内容有任何疑问或建议，请随时与我们联系。

注意：本勘察报告仅供参考，具体决策时请结合实际情况做出判断。

地勘报告正文

地勘报告正文目录1.前言 (1)1.1工程概况 (1)1.2岩土工程勘察目的与任务 (2)1.3岩土工程勘察技术方案 (2)1.4岩土工程勘察技术方法 (3)1.5完成的勘察工作量 (4)2.场地环境与工程地质条件 (5)2.1区域地质构造 (5)2.2气象、水文 (7)2.3场地周边环境 (7)2.4场地地形、地貌 (8)2.5场地岩土构成 (8)2.6水文地质条件 (9)3.岩土参数统计 (9)3.1室试验指标 (9)3.2原位测试成果 (10)3.3场地地下水和土的腐蚀性试验成果 (12)4.岩土工程评价 (13)4.1建筑场地稳定性评价 (13)4.2地震效应分析与评价 (13)4.3岩土的工程特性指标 (14)4.4地基评价 (14)4.5地基基础方案分析评价 (15)4.6抗浮设防水位和防水设计水位 (15)4.7与施工有关的岩土工程问题 (16)5.结论和建议 (17)附件①综合图例 1②勘探点平面位置图 1③工程地质剖面图 6④柱状图 4⑤检测报告 1份⑥岩土工程勘察任务委托书 1份⑦现场作业报告表 1份优品道幼儿园项目岩土工程详细勘察报告1.前言1.1工程概况受博瑞房地产开发的委托，我公司承担了优品道幼儿园项目的岩土工程详细勘察工作。

1.1.1地理位置博瑞房地产开发投资拟建的优品道幼儿园项目位于市青羊区优品街与瑞联路交叉口，交通便利。

其具体地理位置如图1.1.1所示。

图1.1.1 建筑场地地理位置1.1.2建筑物性质优品道幼儿园项目规划建设净用地面积2123.03m2，规划总建筑面积为4105.07m2。

该项目由1栋3～5层幼儿园及1层地下室组成。

拟建建筑物主要工程性质见表1.1.2。

拟建建筑物名称±0.000高程(m)地上层数（层）结构类型荷载(kN/柱)基础形式基础埋深(m)地下室（层）幼儿园510.900 3～5 框架5000 独立基础-5.20m 1 纯地下室/ / 框架2000 独立基础-5.20m 1建筑场地位置1.2岩土工程勘察目的与任务1.2.1勘察目的查明场地工程地质条件，提出详细的岩土工程资料和设计、施工所需的岩土参数；对场地和地基稳定性作出评价；对地基类型、基础形式、基坑支护和不良地质作用的防治提出建议。

勘察实习报告4篇

勘察实习报告4篇在学习、工作生活中，报告不再是罕见的东西，不同种类的报告具有不同的用途。

那么你真正懂得怎么写好报告吗？以下是小编整理的勘察实习报告4篇，欢迎阅读，希望大家能够喜欢。

勘察实习报告篇1**岩土工程勘察是我第一个完整参与的工程，该工程岩土勘察任务为4970米/216孔，共有八台钻机进行施工，野外工作于20xx年10月15日至20xx年10月30日进行，在这短短的半个月中我学到了很多东西。

1、放孔该工程共有216个孔。

工期紧，孔数多是该工程的特点，在放孔的时候要首先熟悉图纸，了解、掌握每一个孔在图纸上的大体位置，在放孔的时候要记住每一个孔的周边环境特点，为接下来的钻探工作打下良好的基础。

2、钻机布置由于场地广、孔数多、任务紧、钻机多，在安排钻机方面就要按照“劲量减少钻机搬家距离，多钻孔”的原则选择好钻机钻探方向，这样既能节省了劳动力又加快了工程进度。

3、钻探在本次工程中有八台钻机但编录人员就有我们两个，在这样的情况下是无法为每一台钻机同时编录的，这就要求钻机机长在一个回次之后再岩芯上写上米数，但是由于钻机是按照米数付款的，几乎所有的机长在没有人看管的情况下都会在米数上多写几米。

这就给编录人员带来了很多不必要的麻烦。

在这样情况下编录员不仅要自己辨别土样的实际米数，更要对机长加强教育。

比如一个25米的钻孔，可以让他们打到21-22米给他们一定的工作量，但一定要保证每一个回次米数准确性。

4、辨别土样由于钻机多编录员少，不能保证所有的钻孔都能及时编录，有的土样在编录时已经失水多时了，在区分粉土和粉粘上是很困难的，这时候要用脚踩踩土样，观察土样整体韧性，在一般情况下粉粘的整体韧性要高于粉土。

5、安全这是一个老生常谈的话题了，在钻探的时候一定要保证人人都戴安全帽，尤其要注意的是在每一个工程最后阶段是该工程事故突发的阶段，一定要提醒钻探人员不要着急赶进度，安全是最重要的。

勘察实习报告篇21．前言一．实习概述1．实习任务依据：激发波在不同地层介质中的传播速度不同，从而划分地层和岩层。

勘察实习报告三千字

实习报告一、前言经过一个月的实习，我深刻认识到勘察工作的重要性，以及它在工程建设中的基础性作用。

我通过实习，对勘察工作有了更加直观的认识，对工程勘察报告的编写也有了初步的了解。

二、实习单位简介实习单位是某工程勘察院，该公司是一家集工程勘察、设计、施工、监理为一体的综合性勘察单位，具有多年的勘察经验，技术力量雄厚。

三、实习内容实习期间，我参与了工程勘察的现场调查、取样、试验、数据整理和报告编写等工作。

1. 现场调查：我跟随项目组进行了多次现场调查，观察了勘察现场的地形地貌、地质条件、水文地质等情况，了解了勘察现场的基本情况。

2. 取样：我参与了勘察现场的取样工作，学会了如何根据勘察设计要求进行取样，掌握了取样工具的使用方法。

3. 试验：我参与了取样后的试验工作，学会了如何进行土工试验、水质试验等，了解了试验数据的处理方法。

4. 数据整理：我参与了试验数据的整理工作，学会了如何将试验数据进行整理、分析和归纳。

5. 报告编写：我参与了工程勘察报告的编写工作，学会了如何根据勘察数据编写报告，掌握了报告的格式和内容要求。

四、实习收获通过实习，我对工程勘察工作有了更加直观的认识，了解了我所在单位的工作流程和技术要求，对我以后的工作有了很大的帮助。

同时，我也学会了如何进行现场调查、取样、试验、数据整理和报告编写等工作，提高了我的实际工作能力。

五、实习体会通过实习，我认识到勘察工作的重要性，它是工程建设的基础，是对工程地质条件、地形地貌、水文地质等进行全面调查和研究的过程。

只有对勘察工作有充分的了解和掌握，才能编写出准确的工程勘察报告，为工程建设提供科学的依据。

同时，我也认识到勘察工作的艰辛和复杂，它需要我们具备扎实的专业知识，严谨的工作态度，良好的沟通能力和团队合作精神。

在勘察工作中，我们要严格遵守法律法规，确保勘察数据的真实性和准确性，为工程建设提供可靠的基础数据。

六、实习建议1. 加强勘察工作的管理和监督，确保勘察数据的准确性和可靠性。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

华侨路26号经济适用房岩土工程勘察报告

南京工业大学交通学院勘查09级地址：南京市浦口区邮编： 211816 华侨路26号经济适用房岩土工程勘察报告

第页南京工业大学交通学院勘查技术与工程 1

岩土工程勘察报告勘察编号 2011-KC-030 工程名称华侨路26号经济适用房工程地点华侨路26号委托单位南京军区联勤部基建处勘察阶段详勘勘查日期 2012年12月20日

南工大交通学院勘查技术与工程系二O一二年十二月华侨路26号经济适用房岩土工程勘察报告第页南京工业大学交通学院勘查技术与工程 2

华侨路26号经济适用房岩土工程详细勘察报告（勘察编号：2011-KC-030） 1,概述 1.1 工程概况华侨路26号经济适用房工程位于华侨路26号南京军区联勤部院内。拟建筑为一栋27层的主楼，主楼部位下设两层大底盘地下车库，基坑挖深约8米。主楼部位最大柱网为8.5X6.0m，预估最大单柱荷重约25000KN。受业主委托，南京工业大学交通学院对拟建场地进行岩土工程详细勘察。该工程重要性等级为二级，场地基地及复杂程度等级均为二级，据此确定岩土工程勘察等级为乙级。地基基础设计等级27层主楼及地下车库为甲级，建筑抗震设防类别27层主楼为丙级。基坑侧壁安全等级为二级，场地环境类别II类。

1.2 勘察目的、要求本次勘察的目的是为地基基础设计提供岩土参数、通过对拟建场地的钻探、原位测试、室内岩土试验成果进行分析、评价、提供经济合理的地基基础设计方案。具体要求如下：（1）查明建筑物范围内的岩土类别、结构、分布规律及工程特性、分析和评价建筑物场地的稳定性、均匀性和承载力；（2）查明建筑物范围内不良地质作用的类型、成因、分布范围、发展趋势及危害程度、并提出整治所需的岩土技术参数和整治方案的建议；（3）评价场地和地基的地震效应、判定建筑场地类别、特征周期；（4）查明地下水类型、埋藏条件、地下水位、水位变化幅度及水和土对建筑材料的腐蚀性，提供抗浮设计水位；（5）提供经济合理的地基基础方案、设计参数及设计施工中应注意的问题；（6）提供基坑开挖支护及降（止）水设计方案的建议以及相关参数；华侨路26号经济适用房岩土工程勘察报告第页南京工业大学交通学院勘查技术与工程 3

1.3 勘察依据的技术标准及资料  《岩土工程勘察规范》（GB50021-2001）2009年版  《建筑地基基础设计规范》（GB50007-2002）  《建筑抗震设计规范》（GB50011-2010）  《建筑工程抗震设防分类标准》（GB50223-2008）  《工程岩体试验方法标准》（GB/J50266-99）  《土工试验方法标准》）（GB/T50123-1999）  《建筑基坑支护技术规程》（JGJ120-99）  《南京地区建筑地基基础设计规范》（DGJ32/12-2005）等现行规范，规程、标准有关规定以及业主提供的总平面图（电子文件）

1.4 勘察工作简介 1.4.1 勘察方法、手段根据拟建建筑物特点、场地施工条件及场地岩土层条件，本工程采用钻孔鉴别、取样机现场原位测试，对地基岩土层进行综合分析评价。 1.4.1.1 勘察点定位及高程测量坐标控制点位假设坐标，由设计单位提供，以拟建场地东侧现有6层建筑的东北角点为坐标原点(X=0.00，Y=0.00，H=12.0m)。采用南方灵锐S86GPS接收机按极坐标测放出各勘探点位置，并测定空口高程。设计及施工时应根据基准点联测换算。具体点位详见“勘探点平面位置图”。 1.4.1.2 钻孔钻孔先后采用3台GXY-1型百米钻机，表层松散杂填土采用套管护壁，保持孔底干净，保证取样机原位测试质量。粘性土采用φ110螺纹钻头，残积土及基岩采用φ108岩芯管合金钻头泥浆护壁钻进。回次进尺按1.5-2.0m控制，岩土层采取率均不低于80%，满足分层鉴别及记录描述要求。 1.4.1.3取样取土样采用φ110中厚壁取土器重锤少击式取样，取土间距按2-3m并满足规范要华侨路26号经济适用房岩土工程勘察报告第页南京工业大学交通学院勘查技术与工程 4

求，保证取土质量，满足试验指标分层统计、强度和固结试要求。岩石试样满足岩石强度指标统计要求。土样和岩样及时密封，妥善存送，保证其天然湿度及完好状态。 1.4.1.4标准贯入试验（SPT）标准贯入试验采用现行国家标准规格设备，至试验深度，先预打15cm后，接着打入30cm，记录杆长及实测锤击数。 1.4.1.5波速测试波速测试孔2个，主楼部位布置2个波速测试孔，测试深度至中分化岩石面。采用检层法，即单孔法。先由钻机成孔，然后在离孔口1.5米左右的地面上铺设震源板，压上重物。将带有气囊的三分量波速探头下入到孔中不同试验深度（间距为1.0米），敲击震源板使之振动，接受波速探头下入到孔中不同试验深度处的时间，求出土层的波速值。 1.4.16室内岩土试验室内岩土试验项目有：（1）土的常规物理实验；（2）压缩试验：做0.1-0.4MPa压力段；（3）强度试验：直剪、快剪、直剪固快；（4）岩石试验：天然湿度单轴抗压强度试验；（5）地下水（土）腐蚀性分析。 1.4.2勘探孔布置及完成情况 1.4.2.1勘探孔布置及调整本工程勘探点由设计单位布置，共布置18个勘探点，勘探孔孔深满足嵌岩钻孔灌注桩设计要求。 1.4.2.2实际完成工作量我交通学院外业工作于2011年7月6日-7月18日进行。室内岩土试验与外业同期进行，并与7月25日提交最终试验报告。完成内、外业工作量见表1.4.2.2-1：华侨路26号经济适用房岩土工程勘察报告第页南京工业大学交通学院勘查技术与工程 5

工作量统计表表1.4.2.2-1 序号工作内容单位工作量备注 1 外业勘探勘探点定位测量点 18

土层：653.4米岩层：234.6米

2 钻探取土、标贯孔孔/米 18/808 3 取样原装土样件 86 水、土腐蚀性样组 4 岩样件 70

4 原位测试标准贯入试验次 150

剪切波速测试点 2

5 室内试验

水、土、岩式样

常规物理实验样次 83~86 压缩试验样次 70 直剪（固快）样次 30 直剪（快剪）样次 39 水、土腐蚀性分析组 4 岩石天然单轴抗压样次 70

2、场地工程地质条件 2.1地形、地貌该场地地位于南京市区华侨路的北侧，地貌单元为丘陵岗地。场地原为1-5层的住宅用房，现已拆除。钻探期间，地面高程11.75-12.95m之间（假设高程系），地面最大相对高差1.20m。 2.2地基岩土构成及分布特征根据野外钻探鉴别、现场原位测试及室内岩土试验成果综合分析，场地内岩土层分布详见工程地质剖面图。现按地区经验：①层填土、②层全新世沉积土（本场地缺失）、③层晚更新世沉积土、④层混合土、⑤层基岩，自上而下分述如下： ①-1杂填土：杂色，松散，主要有粉质粘土混碎砖石等建筑垃圾组成，成分杂，田龄小于5年，结构松散。厚度2.4-4.8m; ①-2淤泥质填土：灰色，软-流塑，有臭味，为原水塘塘底淤泥，混少量碎砖石。层顶埋深2.7-3.9m；局部分布。 ③-1粉质粘土：灰黄、褐黄色、可塑、局部硬塑，土质不均，含铁锰氧化斑。中等压缩性。层顶埋深2.4-8.6m，层厚0.7-7.7m；华侨路26号经济适用房岩土工程勘察报告第页南京工业大学交通学院勘查技术与工程 6

③-1A粉质粘土：灰-灰褐色、灰黄色，软塑，局部可塑或流塑，土质不均。中等压缩性。层顶埋深3.2-7.3m，层厚0.5-5.7m； ③-2粉质粘土：灰黄色，可塑，局部软塑。中等压缩性。层顶埋深6.5-15.0m，层厚3.2-13.2m； ③-3粉质粘土：灰黄，褐黄色，可塑，局部硬塑，含铁锰氧化斑。中等压缩性。层顶埋深15.6-19.4m，层厚3.2-13.2m； ③-4粉质粘土：青灰色，可塑，局部软塑。中等压缩性。层顶埋深23.5-30.6m，层厚1.1-8.4m；局部缺失； ④粉质粘土混卵砾石：粉质粘土为青灰色，可塑，卵砾石为石英质，浑圆状，粒径约1-5cm，大者大于10cm，含量约3-5%。含量及密实度不均匀。层顶埋深30.6-33.6m，层厚0.3-2.6m；局部分布； ⑤-1强风化泥岩：棕红色，风化强烈，呈砂土状或碎块状，锤击易碎，浸水易软。岩体基本质量等级为V级。层顶埋深29.3-34.5m，层厚0.3-3.2m； ⑤-2A中风化泥岩：棕红色，呈短柱状产出，泥质胶结，浸水易软，采芯率约80%,属较完整极软岩，岩体基本质量等级为V级。层顶埋深32.5-38.6m，揭示层厚0.7-4.0m，呈夹层状分布于⑤-2B中风化粉砂质泥岩中； ⑤-2B中风化粉砂质泥岩：棕红色，呈短柱状产出，泥质胶结，采芯率约80%，属胶完整软岩，岩体基本质量等级为IV级。层顶埋深32.5-38.0m，未钻穿。 3、场地水位地质条件 3.1 场地地下水类型及埋藏条件根据勘察揭示的岩土层结构特征分析，场地地下水主要为上层滞水和少量孔隙潜水，上层滞水分布于场地上部填土层中，局部③-1A层粉质粘土含少量孔隙潜水，③-1，③-2，③-3，③-4层粉质粘土、④层粉质粘土混卵砾石及⑤层基岩中基本不含地下水。 3.2 场地地下水赋水性、透水性评价 ①层填土为松散，赋水性及透水性较好，地表水很容易通过填土层顺破渗流。③-1A层粉质粘土，透水性弱，③-1、③-2、③-3、③-4层粉质粘土为良好隔水层。 3.3 地下水水位场地地下水主要受大气降水补给，以迳流、蒸发形式排泄，雨季时地下水较丰富，
