2013-2014学年初三上学期期末检测(云南历年中考电学汇编)

合集下载

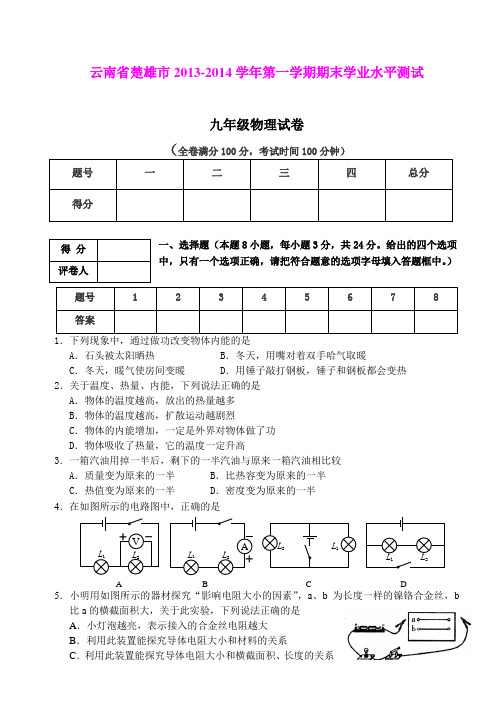

云南省楚雄市2013-2014学年第一学期期末学业水平测试九年级物理试卷(word版)

云南省楚雄市2013-2014学年第一学期期末学业水平测试九年级物理试卷全卷满分100分，考试时间100分钟）一、选择题（本题8小题，每小题3分，共24分。

给出的四个选项中，只有一个选项正确，请把符合题意的选项字母填入答题框中。

）A ．石头被太阳晒热B ．冬天，用嘴对着双手哈气取暖C ．冬天，暖气使房间变暖D ．用锤子敲打钢板，锤子和钢板都会变热 2．关于温度、热量、内能，下列说法正确的是 A．物体的温度越高，放出的热量越多 B ．物体的温度越高，扩散运动越剧烈C ．物体的内能增加，一定是外界对物体做了功D ．物体吸收了热量，它的温度一定升高3．一箱汽油用掉一半后，剩下的一半汽油与原来一箱汽油相比较 A ．质量变为原来的一半 B ．比热容变为原来的一半 C ．热值变为原来的一半 D ．密度变为原来的一半 4．在如图所示的电路图中，正确的是5．小明用如图所示的器材探究“影响电阻大小的因素”，a 、b 为长度一样的镍铬合金丝，b 比a 的横截面积大，关于此实验，下列说法正确的是 A ．小灯泡越亮，表示接入的合金丝电阻越大B ．利用此装置能探究导体电阻大小和材料的关系C ．利用此装置能探究导体电阻大小和横截面积、长度的关系A B C DD ．本实验要准确知道导体电阻的大小6．如下图所示的做法中，符合安全用电原则的是A ．拉电线拔插头B ．电器失火先切断电源C ．用铜丝代替保险丝D ．插座负载过多7．如图右所示的电路中，闭合开关S 1和S 2，则 A ．灯泡L 2亮，L 1不亮 B ．灯泡L 1亮，L 2不亮C ．灯泡L 1、L 2都不亮D ．灯泡L 1、L 2都亮 8数变化情况应是A ．电压表、电流表示数都变大B ．电压表示数变大，电流表示数变小C ．电压表示数变小，电流表示数变大D ．电压表、电流表示数都变小二、填空题（每空1分，10小题，共20分）9．小明闻到烟味，对爸爸说：“你一吸烟，我和妈妈都跟着被动吸烟。

云南初三初中物理期末考试带答案解析

云南初三初中物理期末考试班级:___________ 姓名：___________ 分数：___________一、选择题1.关于电流、电压、电阻的国际主单位，正确的是（）A．欧姆、伏特、安培B．安培、伏特、欧姆C．伏特、欧姆、焦耳D．安培、伏特、瓦特2.家庭电路中，通常用电能表测量的物理量是( )A．电流B．电压C．电能D．电功率3.如图所示，L1与L2属于串联的是（）4.判断电灯亮度的主要依据是（）A．电功B．电流C．额定功率D．实际功率5.关于安全用电，下列说法中正确的是（）A．测电笔可以辨别家庭电路中的火线和零线B．发现人触电后，立即用手把触电人拉离电源C．保险丝烧断，一定是电路短路了D．保险丝烧断以后，可以用铁丝代替保险丝接上6.下列数据中最接近事实的是（）A．一个中学生的质量是50kg B．一张课桌的高度1．6mC．人步行的速度是30m／s D．洗澡水的温度是80℃7.如图所示的四种现象中，由于光的反射而形成的是：（）8.下列事例中，能够减小压强的是（）A．刀、斧、剪的刃都磨得很薄B．把书包带做得宽些C．用细线切割湿、软的香皂D．吸管的一端被削得很尖二、填空题1.重力是由于地球的吸引而使物体受到的力，重力的施力物体是．2.每逢节日，我国许多地方都会悬挂色彩鲜艳的彩旗和燃放烟花。

彩旗的不同颜色是由红、黄、蓝三种颜料混合而成的；烟花在空中所形成的五彩缤纷的色光是由红、、蓝三种色光混合而成的。

凸透镜对平行于主光轴的光线有作用，凹透镜对平行于主光轴的光线有作用。

3.电荷互相排斥，电荷互相吸引。

电荷的定向移动就形成了电流，我们将正电荷定向移动的方向规定为电流的方向。

电流表的使用规则是：①电流表要在电路中；②“+”“﹣”接线柱的正确接法是，要是电流从接线柱流进电流表；③绝对不允许把电流表直接接到电源上。

4.声音是由于物体＿＿＿＿产生的，北宋时期的沈括在他的著作《梦溪笔谈》中曾记载：行军宿营，士兵枕着牛皮制的箭筒睡在地上，能及早听到夜袭敌人的马蹄声，这是因为声音在大地中的传播速度比空气慢的缘故。

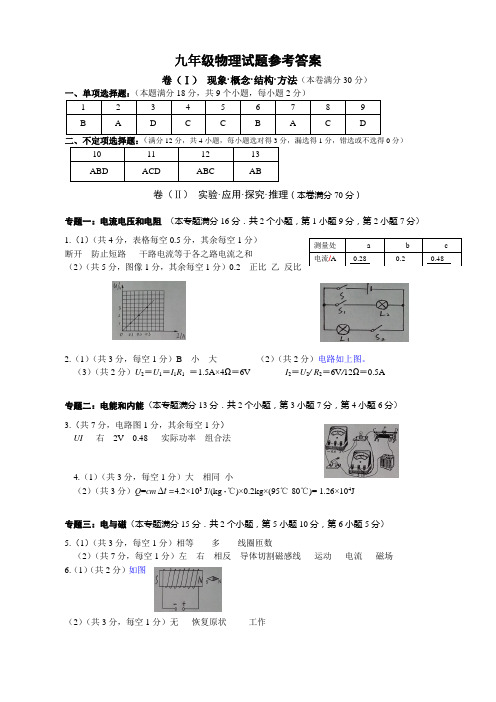

2013-2014 九年级上学期期末答案

九年级物理试题参考答案卷（Ⅰ）现象·概念·结构·方法（本卷满分30分）一、单项选择题：（本题满分18分，共9个小题，每小题2分）满分12分，共4小题，每小题选对得3分，漏选得1分，错选或不选得0分）卷（Ⅱ）实验·应用·探究·推理（本卷满分70分）专题一：电流电压和电阻（本专题满分16分．共2个小题，第1小题9分，第2小题7分）1.（1）（共4分，表格每空0.5分，其余每空1分）断开防止短路干路电流等于各之路电流之和（2）（共5分，图像1分，其余每空1分）0.2 正比乙反比2.（1）（共3分，每空1分）B 小大（2）（共2分）电路如上图。

（3）（共2分）U 2＝U 1＝I 1R 1 ＝1.5A×4Ω＝6V I 2＝U 2/ R 2＝6V /12Ω＝0.5A专题二：电能和内能（本专题满分13分．共2个小题，第3小题7分，第4小题6分） 3.（共7分，电路图1分，其余每空1分） UI 右 2V 0.48 实际功率组合法4.（1）（共3分，每空1分）大相同小（2）（共3分）Q =cm t =4.2×103 J/(kg ·℃)×0.2kg×(95℃-80℃)= 1.26×104J 专题三：电与磁（本专题满分15分．共2个小题，第5小题10分，第6小题5分）5.（1）（共3分，每空1分）相等多线圈匝数（2）（共7分，每空1分）左右相反导体切割磁感线运动电流磁场 6.（1）（共2分）如图（2）（共3分，每空1分）无恢复原状工作专题四：综合能力（本专题满分9分，共3个小题，第7小题2分，第8小题5分，第9小题2分）7.①温度越高，分子热运动越剧烈，天气回暖温度升高，带有气味的分子运动更加剧烈，所以气味比冬天浓。

②内能转化为机械能，热蒸汽对限压阀做功，其内能转化为限压阀的机械能，所以限压阀被顶起。

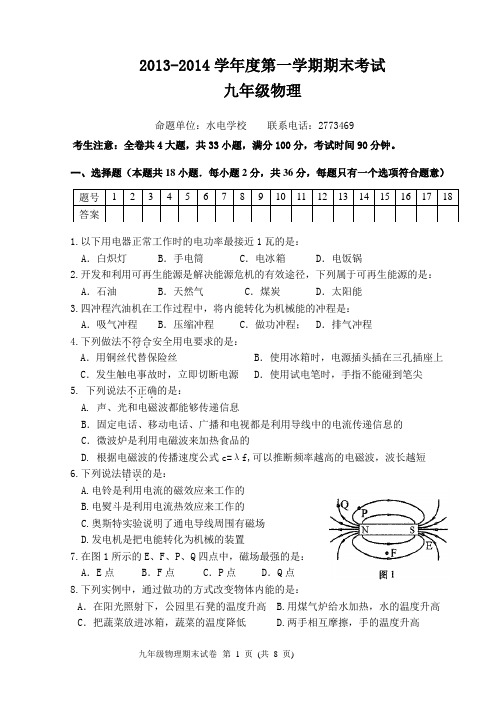

2013-2014第一学期九年级物理期末试卷(水电)

2013-2014学年度第一学期期末考试九年级物理命题单位：水电学校联系电话：2773469考生注意：全卷共4大题，共33小题，满分100分，考试时间90分钟。

一、选择题（本题共18小题．每小题2分，共36分，每题只有一个选项符合题意）1.以下用电器正常工作时的电功率最接近1瓦的是：A ．白炽灯B ．手电筒C ．电冰箱D ．电饭锅2.开发和利用可再生能源是解决能源危机的有效途径，下列属于可再生能源的是： A ．石油 B ．天然气 C ．煤炭 D ．太阳能3.四冲程汽油机在工作过程中，将内能转化为机械能的冲程是： A ．吸气冲程 B ．压缩冲程 C ．做功冲程； D ．排气冲程4.下列做法不符合．．．安全用电要求的是： A ．用铜丝代替保险丝 B ．使用冰箱时，电源插头插在三孔插座上 C ．发生触电事故时，立即切断电源 D ．使用试电笔时，手指不能碰到笔尖 5. 下列说法不正确．．．的是： A. 声、光和电磁波都能够传递信息B ．固定电话、移动电话、广播和电视都是利用导线中的电流传递信息的C ．微波炉是利用电磁波来加热食品的D. 根据电磁波的传播速度公式c=λf,可以推断频率越高的电磁波，波长越短 6.下列说法错误．．的是： A.电铃是利用电流的磁效应来工作的 B.电熨斗是利用电流热效应来工作的 C.奥斯特实验说明了通电导线周围有磁场 D.发电机是把电能转化为机械的装置7.在图1所示的E 、F 、P 、Q 四点中，磁场最强的是： A ．E 点B ．F 点C ．P 点D ．Q 点8.下列实例中，通过做功的方式改变物体内能的是：A ．在阳光照射下，公园里石凳的温度升高 B.用煤气炉给水加热，水的温度升高 C ．把蔬菜放进冰箱，蔬菜的温度降低 D.两手相互摩擦，手的温度升高9.在图2所示的电路中，闭合电键S ，电路正常工作。

一段时间后灯L 熄灭，电路中只有一处故障，且只发生在灯L 或电阻R 上，则：A ．若电压表有示数，一定为灯L 短路B ．若电压表无示数，一定为灯L 断路C ．若电压表有示数，一定为电阻R 断路D ．若电压表无示数，一定为电阻R 短路 10.R 1、R 2两个电阻并联后接入电路中，它们的电功率之比P 1:P 2=9:4,则两个电阻阻值之比R 1:R 2是：A.9:4B.4:9C.3:2D.2:311.在图3所示的电路中，电源电压保持不变。

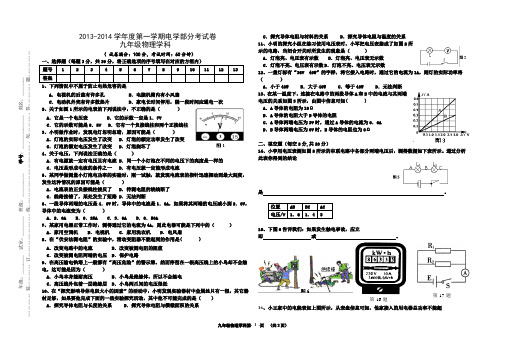

2013-2014学年度第一学期电学部分考试卷

年级：＿＿＿＿试室：＿＿＿＿班级：＿＿＿＿＿学号：＿＿＿＿＿＿＿姓名：＿＿＿＿。

装。

订。

线。

勿。

答。

题。

第16题第17题2013-2014学年度第一学期电学部分考试卷九年级物理学科（试卷满分：100分，考试时间：60分钟）一、选择题（每题3分，共39分，将正确选项的序号填写在对应的方框内）1、下列情况中不属于．．．防止电热危害的是A．电视机的后盖有许多孔 B．电脑机箱内有小风扇C．电动机外壳有许多散热片 D．家电长时间停用，隔一段时间应通电一次2、关于如图1所示的电表的下列说法中，不正确．．．的是（）A．它是一个电压表 B．它的示数一定是1．7VC．它的示数可能是8．5V D．它有一个负接线柱和两个正接线柱3、小明做作业时，发现电灯忽明忽暗，原因可能是（）A．灯泡的实际电压发生了改变 B．灯泡的额定功率发生了改变C．灯泡的额定电压发生了改变 D．灯泡烧坏了4、关于电压，下列说法正确的是（）A．有电源就一定有电压且有电流 B．同一个小灯泡在不同的电压下的亮度是一样的C．电压是形成电流的条件之一 D．有电压就一定能形成电流5、某同学做测量小灯泡电功率的实验时，刚一试触，就发现电流表的指针迅速摆动到最大刻度，发生这种情况的原因可能是（）A．电流表的正负接线柱接反了 B．待测电阻的绕线断了C．线路接错了，某处发生了短路 D．无法判断6、一段导体两端的电压是4．0V时，导体中的电流是1．0A，如果将其两端的电压减小到2．0V，导体中的电流变为（）A．2．0A B．0．25A C．3．0A D．0．50A7、某家用电器正常工作时，测得通过它的电流为4A，则此电器可能是下列中的（）A．家用空调机 B．电视机 C．家用洗衣机 D．电风扇8、在“伏安法测电阻”的实验中，滑动变阻器不能．．起到的作用是( )A．改变电路中的电流 B．改变被测电阻的阻值C．改变被测电阻两端的电压 D．保护电路9、在高压输电铁塔上一般都有“高压危险”的警示牌，然而停留在一根高压线上的小鸟却不会触电，这可能是因为（）A．小鸟本身能耐高压 B．小鸟是绝缘体，所以不会触电C．高压线外包着一层绝缘层 D．小鸟两爪间的电压很低10、在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其它器材足够，如果要他完成下面的一些实验探究活动，其中他不可能完成的是（）A．探究导体电阻与长度的关系 B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系 D．探究导体电阻与温度的关系11、小明的探究小组在练习使用电压表时，小军把电压表接成了如图2所示的电路，当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数 B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数12、一盏灯标有“36V 40W”的字样，将它接入电路时，通过它的电流为1A，则灯的实际功率将（）A．小于40W B．大于40W C．等于40W D．无法判断13、在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图3所示，由图中信息可知( )A．A导体的电阻为10ΩB．A导体的电阻大于B导体的电阻C．A导体两端电压为3V时，通过A导体的电流为0．6AD．B导体两端电压为0V时，B导体的电阻也为0Ω二、填空题（每空2分,共20分）14、小李用电压表测如图5所示的串联电路中各部分两端电压后，测得数据如下表所示。

13机电2014年上学期中考

学校班级姓名考号密封线内不得答题2014年上学期13机电班《电工》中考试卷时量：75分钟总分：190分制卷人：陈绍波一、单选题（在本题的每一个小题的备选答案中，只有一个答案是正确的，多选不给分。

本大题共18题，每小题5分，共1、电流的形成是指（）。

A．自由电子的定向移动 B．正电荷的定向移动C．电荷的自由移动 D．电荷的定向移动2、通过一个电阻的电流是5A，经过4min，通过该电阻的一个截面的电荷量是（）。

(1 min=60秒）A．20C B．1200C C．50C D．2000C3、已知R1、R2并联，且R1 = R2 =12Ω，则AB间的总电阻为（） A．0 B． 4Ω C．6Ω D．18Ω4、某电路有3个节点和7条支路，采用支路电流法求解各支路电流时，应列出电流方程和电压方程的个数分别为（）。

A．3、4 B．4、3 C． 2、5 D．3、75、纯电感电路中，电感两端的电压U L超前电流（）A．45。

B．30。

C．90。

D．60。

6、周期和频率之间有（）关系A．倒数 B．乘数 C．被除数2014年上学期中考试卷7、对称三相交流电路，下列说法正确的是（）A．三相交流电路各相之间的相位差为2T/3。

B．三相交流电路各相之间的相位差为2π/3。

C．三相交流电路各相之间的相位差为2f/3。

8、我国发电厂发出交流电的频率都是50Hz,习惯上称为 ( ）A．频率 B．工频 C．周期9、对称负载不论是星形连接还是三角形连接，总有功功率为（）A．3UL ILcosφ B．3ULILcosφ C．3ULILsinφ10、电流的单位符号是（）A、CB、ΩC、AD、V11、电流的大小与方向都不随时间变化的电流称为（）。

A、交流电流B、直流电流C、脉动直流电D、无法确定12、有一段导线的电阻是16Ω，把它对折起来作为一条导线用，电阻是（）。

A、4ΩB、8ΩC、30ΩD、60Ω13、电路中有A、B两点，已知A点电位Va=10V，B点电位Vb=6V，则A、B两点之间的电压Uab等于( )。

2013-2014学年初三期末考试物理试题(含答案)

2013-2014学年度第一学期期末检测九年级物理试题注意事项：1.本试题分第Ⅰ卷和第Ⅱ卷两部分，共6页。

第Ⅰ卷3页为选择题，45分；第Ⅱ卷3页为非选择题，55分；共100分。

考试时间为60分钟。

2.答第Ⅰ卷前务必将自己的姓名、考号、考试科目涂写在答题卡上。

第Ⅰ卷每题选出答案后，都必须用2B铅笔把答题卡上对应题目的答案标号(ABCD)涂黑，如需改动，必须先用橡皮擦干净，再改涂其他答案。

3.答第Ⅱ卷前，务必将密封线内的项目填写清楚，并将座号填写在第3页右下角。

答第Ⅱ卷时，用钢笔、圆珠笔直接答在试卷上，作图题必须用铅笔作图。

4.考试期间，一律不得使用计算器。

考试结束，试题和答题卡一并收回。

第Ⅰ卷（选择题共45分）一、单项选择题（本大题包括11小题，每小题3分，共33分。

每题给出的四个选项中，只有一个选项最符合题目的要求。

）1.关于温度、热量和内能，下列说法中正确的是（）A.物体的温度越高，所含有的热量越多B.温度高的物体，内能不一定大C.0℃的冰块内能为零D.任何两物体间都会发生热传递2.下列现象形成的过程中，需要吸热的是（）A. 草地上的露B. 瓦片上的霜C. 窗玻璃上的冰花D. 冰雪消融汇成小河3.下列物态变化中，属于液化现象的一组是（）①吃冰棒解热；②潮湿的夏天，从冰箱里取出的冰糕冒“白气”；③寒冷的冬天，冰冻的衣服会变干；④冬天，戴眼镜的人从室外进入温暖的室内，镜片上出现一层雾。

A．②④B．②③C．①③ D．①④。

4.上海世博会的举办地点选择在南浦大桥和卢浦大桥之间，沿黄浦江两岸布局，目的之一是为了夏天不太热，冬天不太冷，其中的物理原理是（）A. 方便人们在水中游玩B. 水的比热容大，温差变化较小C. 方便人们用水D. 方便人们在大桥上乘凉5.下列几个生活场景中，通过做功改变物体内能的是（）S2L1L2S1A. 冬天晒太阳，身体感到暖和B. 冬季对着手“哈气”，手感到暖和C. 冬天搓手，手感到暖和D. 冬天围着火炉取暖，身体感到暖和6. 用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。

2013—2014学年九年级物理上期末试题含答案

2013—2014学年九年级物理上学期期末测试一、单选题（每小题3分，共30分） 1．今年的“5.18”海交会两岸交流更加广泛，来自台湾阿里山的桧木聚宝盆散发出的芬芳奇香，吸引人们在十几米外就能闻香而去，这是因为桧木芳香的分子（）A ．相互之间存在引B ．相互之间存在斥力C ．相互之间存在间隙D ．在不停地做无规则运动A 两手相互摩擦能发热B ．水沸腾时蒸汽冲开壶锯木头锯子发烫D ．压缩空气引火12 A ．只闭合S 2 B ．只闭合S 3C ．只闭合S 1和S 3D ．只闭合S 2和S 34．在通常情况下，下列组合全部属于绝缘体的是（） A.金属、盐水、橡胶 B ．毛皮、丝绸、干木棒C.塑料棒、石灰水、大地D.铁棒、橡皮、铅笔芯X Kb1 .C om5、将两只滑动变阻器按图所示的方法连接，如果把a 、b 两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P 1、P 2放在：（）A ．P 1放在最右端，P 2放在最右端;B ．P 1放在最左端，P2放在最左端; C ．P 1放在最右端，P 2放在最左端; D ．P 1放在最左端，P 2放在最右端.6．击剑比赛中，当甲方运动员的剑（图中用“S 甲”表示）击中乙方的导电服时，电路导通，且只有乙方指示灯亮．当乙方运动员的剑（图中用“S 乙”表示）击中甲方导电服时，电路导通，且只有甲方指示灯亮，如图所示的四个导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（）A ．U AB >U BC ，I AB <I BC B ．U AB <U BC ，I AB =I BCC. U AB >U BC ，I AB ＝I BC D ．U AB ＝U BC ，I AB <I BC8、甲、乙两炉子通过的电流之比为2：3，两端的电压比为1：5，则它们的电阻之比为（）A ．10 ：3B ．3 ：10C ．2 ：1D ．3 ：59、如图所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U ab =0，U bc =6V ，U dc =0,若电路中只有一处故障，则其故障原因可能是（） A ．小灯泡灯丝断了 B ．小灯泡被短路了 C ．开关接触不良，断路了 D ．电流表断路了10、对欧姆定律公式I ＝U / R 的理解，下面的哪一句话是错误的 ( ) A ．对某一段导体来说，导体中的电流跟它两端的电压成正比。

2013-2014学年云南省临沧市双江县九年级(上)期末物理试卷

期末物理试卷一、选择题（每小题四个选项中只有一个符合题意，请把符合题意的选项前的字母填入括号内．每小题3分，8小题，共24分）1．（3分）测量某段电路两端电压时，电压表（）A．应与这段电路并联B．应与这段电路串联C．应把正接线柱与电源的负极相连D．绝对不能将正负接线柱直接接到电源的两极上2．（3分）滑动变阻器实现改变电路中的电流是通过改变（）A ．电阻线的横截面积B．电阻线的长度C ．电阻线在电路中的长度D．电阻线的材料3．（3分）一导体两端电压是3V时，导体的电阻是12Ω，断开电源使导体两端电压为0时，导体的电阻为（）A ．0ΩB．12ΩC．6ΩD．4Ω4．（3分）（2007•淮安）家庭电路中接入的新型电子式电能表是用来测量电路中（）A ．总电流B．总功率C．消耗电能D．实际电压5．（3分）（2007•上海）家用白炽灯上标有“220V 40W”字样．当该灯正常工作时，它的功率（）A ．大于40W B．小于40W C．等于40W D．等于220W6．（3分）某电炉的电阻是l00Ω，通电10s，电流做功4×103J，那么通过这电炉的电流是（）A ．4A B．2A C．40A D．20A7．（3分）（2003•宜昌）下列哪种装置是利用电磁感应现象制成的（）A ．电动机B．发电机C．电磁铁D．电磁继电器8．（3分）如图所示电路中，电源电压保持不变，当开关S1断开，S2接通时，电压表示数为4.5V．当S1接通，S2断开时，电压表示数为3V，则L1和L2两端的电压分别是（）A ．3V和4.5V B．1.5V和3V C．1.5V和4.5V D．3V和1.5V二、填空题（请把正确答案填写在答卷上指定位置．每空1分，共26分）9．（2分）串联电路中电压的关系是：_________；并联电路中电压的关系是：_________；（写出数学表达示）10．（3分）电阻的大小决定于导体的_________、_________、_________和温度．11．（2分）（2007•烟台）某同学在探索究“电流跟电压的关系”时，应保持_________不变，他根据收集到的数据画出了如图所示的图象，你对这个图象进行分析后，得出的结论是_________．12．（3分）两个电阻R1=4Ω，R2=6Ω，串联起来接到某一电源上，则两电阻中的电流之比为_________，两电阻两端的电压之比为_________，串联后的总电阻为_________．13．（3分）电能的国际单位是_________，常用单位是_________，下表是小明家电能表表盘上显示的示数，请你读出此时显示的是_________．2 0 1 1 714．（1分）某导体的电阻是2Ω，通过的电流是2A，则通电5min内产生的热量是_________J．15．（3分）家庭电路有两根电线，一根叫_________线，另一根叫零线，它们之间的电压是_________V，零线与地线之间_________（选填“有”或“没有”）电压．16．（2分）（2006•衢州）如图所示，是研究“通电螺线管周围磁场强弱”的实验电路图．（1）要改变通电螺线管线圈中的电流大小，可通过调节_________来实现；（2）要判断通电螺线管周围磁场强弱，可通过观察_________来确定．17．（6分）电动机是利用_________的原理制成的，它是把_________能转化为_________能的机器．发电机是利用_________的原理制成的，它是把_________能转化为_________能的机器．18．（1分）手机是现代人们常用的通信工具之一，手机间通话和收发信息是利用_________．三、作图与实验（请在相应位置作答．共24分）19．（4分）（1）画出图1磁体的磁感线方向和左边磁体的磁极；（2）根据小磁针的指向画出图2中螺线管的绕法和螺线管的N极．20．（2分）请在图中用导线连接一个三孔插座和一盏带开关的电灯的照明电路．根据安全用电原则，将如图所示的元件连入电路．21．（5分）电压表的使用规则是：（1）电压表应当与被测电路_________；（2）电压表接入电路时，电流从_________接线柱流入电压表；（3）被测电压不能超过电压表的_________；（4）量程范围内，电压表可直接接到_________上；（5）在不能预先估计被测电压的情况下，可以用_________法来判断被测电压是否超过量程．22．（8分）小明在进行“测量小灯泡的功率”的实验时，实验台上给他提供的器材有：6V的电源、电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V），滑动变阻器（50Ω，1.5A）、额定电压为2.5V 的小灯泡（正常发光时的电阻约为7Ω）、开关一个、导线若干．（1）小明在实验中电流表应该选择_________的量程，电压表应该选择_________的量程．（2）他连接的实物电路如图1所示，请你在虚线框内画出该电路图（图2）．（3）闭合开关前应把滑动变阻器滑片的位置调到_________（选填“最左”或“最右”）端．（4）闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示数较大，产生此故障的原因可能是下列情况中的_________和_________（填写序号）．A、小灯泡短路B、小灯泡的灯丝断了C、小灯泡的灯座接触不良D、电压表的正、负线柱接反了E、变阻器滑片放在了最小阻值处．23．（5分）小虎要测量一个阻值约10Ω的电阻，如图1是他未连接完的电路．（1）将图1的电路连接完整，要求滑动变阻器滑片向右移时，电压表示数增大．（2）实验过程中，电流表、电压表示数如图2、3所示，电流_________A，电压_________ V，则电阻为_________．四、综合题（请写出用到的计算公式、单位、必要的说明和计算过程．共26分）24．（5分）如图所示，是某校研究性学习小组做“决定电阻大小的因素”探究实验时设计的实验电路，为了便于研究，而采用控制变量的方法研究，即每次挑选两根合适的导线，测出通过它们的电流大小，然后进行比较，最后得出结论．下表是研究性学习小组的某次实验探究记录，试根据探究记录的分析，回答下列问题．导线代号 A B C D E F G长度/m 1.0 0.5 1.5 1.0 1.2 1.5 0.5横截面积/mm2 3.2 0.8 1.2 0.8 1.2 1.2 1.2材料锰铜丝钨丝镍铬丝锰铜丝钨丝锰铜丝镍铬丝①为了研究电阻与导体材料有关，应选用的两根导线_________；②为了研究电阻与导体的长度有关，应选用导线C和导线_________；③为了研究电阻与_________的关系，应选用导线A和导线_________．④在所学过的物理知识中，采用与本题研究方法相同的物理知识：_________．（至少写出一个）25．（4分）电路里串联着一个5Ω的电阻和一只电流表，电流表的示数是1.2A，那么能不能用量程为3V的电压表测出电阻两端的电压，请通过计算说明．26．（8分）如图所示为测量电阻的电路图，滑动变阻器的滑片置于最左端时电流表示数为0.5A，电压表示数为12V，滑动变阻器的滑片置于最右端时电流表示数为0.25A，电源电压保持不变．求：（1）待测电阻R X；（2）滑动变阻器R的最大电阻；（3）滑动变阻器的滑片置于最右端时电压表示数．27．（9分）某品牌电热水壶的铭牌上标着如下表所示的数据．设电水壶的电阻保持不变．求：（1）该电热水壶的电阻；（2）在额定电压下工作，10min产生的热量是多少？（3）如果在用电高峰时间内用电热水壶烧水，电压只有200V左右，这时电热水壶发热时的功率大约是多大？热水壶容积 2.0L额定电压220V加热时功率800W频率50Hz。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2013-2014学年初三上学期期末检测（云南历年中考电学汇编）一、选择题1.关于家庭电路的下列做法,不符合安全用电常识的是（）A.发现有人触电,应首先切断电源B.检修电路故障时,应尽量在通电情况下作业C.有金属外壳的用电器,金属外壳一定要接地D.为了保证电路安全,家里尽量不要同时使用多个大电功率电器2．在图1所示的几种情况中，符合安全用电要求的是（）A B C D 3．下列有关电学方面的说法，正确的是（）A 家用电器都要串联在电路中使用B 安装有保险装置的家庭电路，可同时使用很多大功率用电器C 电灯的开关应该接在火线和灯泡之间D 室外电线既可以输送电能又可以晾晒衣服 4.下列关于电学方面的说法，正确的是（）A 超导材料可以做电炉丝B 试电笔是用来测量电流大小的C ．电器失火时，先用泡沫灭火器灭火，再切断电源D 洗衣机使用三孔插座是为了使洗衣机金属外壳接地 5.如图3所示，当滑动变阻器的滑片P 向右移动时，下列说法正确的是（） A 电流表示数变大，小灯泡变亮 B 电压表示数变大，小灯泡变暗C 电流表示数变大，电压表示数变小D 电流表和电压表示数都变小图3 6.如图2所示，电源电压为6V 恒定不变。

R 1=5Ω，R 2=10Ω，开关S 1、S 2都闭合时，电流表、电压表均有示数；当开关S 2由闭合到断开时，下列说法正确的是（） A 电压表示数不变 B 电流表示数变大 C 电压表示数变大 D 电流表示数变小7.如图1所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。

闭合开关后，电路可能发生的现象是（） A.电流表和电压表都烧坏 B.先烧坏电流表，再烧坏电压表 C.电流表烧坏，电压表正常 D.电压表烧坏，电流表正常 8．轿车的驾驶位和副驾驶位一般都设有安全带提醒电路，若汽车点火开关S 未接通，则电路不工作。

S 接通后，只要有人坐到其中一个座位上，座位下对应的动合开关S1或S2受压后接通，安全带指示灯点亮，提醒他系上安全带。

系上安全带后(即将安全带的插头插入联结插座内)，安装在插座内对应的动断开关S1’或S2’断开，安全带指示灯熄灭。

图4中的电路设计符合要求的是（）A ．甲B ．乙C ．丙D ．丁9.根据欧姆定律可以得到公式IUR，关于这个公式的下列说法中，正确的是（） A ．同一导体的电阻与加在它两端的电压成正比 B ．同一导体的电阻与通过它的电流成反比 C ．导体两端电压为零时，导体的电阻也为零D ．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变 10.下列关于热现象的说法，正确的是（）A ．温度越高的物体具有的热量就越多B ．汽油机的做功冲程是将机械能转化为内能C ．物体的温度越高，分子热运动越剧烈D ．物体吸收的热量越多，其比热容就越大二、填空题1.墨水在温水中比在冷水中扩散快，说明分子运动的快慢与有关。

冬天烤火取暖是通过的方式增加人体的内能。

2. 将一滴红墨水轻轻滴入一杯水中，过一段时间后，整杯水都变红了，这是一种现象。

冬天，在室外行走的人可以通过搓双手来取暖，这是利用的方法来改变手的内能。

3.如图4所示为分别测量小灯泡L 和定值电阻R 后得到的I-U 关系图线。

由图可知，随着电压的升高，L 的电阻值逐渐变，R 的阻值为 Ω。

4．一台家用电视机待机状态下的电功率大约是10W ，这表示1秒钟电流做的功是_________。

如果这台电视机平均每天的待机时间以18h 计，那么在待机状态下100天消耗的电能是_________kW ·h 。

5. 如图2所示是电吹风的简化电路图，A 是风扇的电动机、B 是电热丝。

要吹热风应闭合开关，此时A 与B 联在电路中6．冬季人们常用热水袋取暖是通过来改变物体的内能；在桂花树附近闻到桂花香，这是现象7.家里的节能灯正常工作时的电压为 V ，节能灯与电视机之间是（选填“串联”或“并联”）；“节约用电，人人有责”，请同学们列举出一条节约用电的措施：。

8. 如图3所示，R 1=10Ω，闭合开关后，电流表A 1示数为0.3A ，电流表A 2示数为0.5A 。

则电源电压U= V ，R 2=Ω。

9.小兵家的电能表上个月月底的示数是□1□9□6□2□6，这个月月底的示数如图6所示，他家本月用电度；为了电路安全，他家同时使用的家用电器的总功率不能超过 W 。

图6图3三．作图、实验、探究题1.（6分）如图11所示是某同学“测定小灯泡电功率”时连接的电路，小灯泡额定电压为2.5V ，所用电源电压恒为3V 。

（1）连接电路时开关应，闭合开关前滑动变阻器滑片应移动到端（选填“A ”或“B ”）。

(2)电路中，表连接不当，为减小读数误差必须改接到量程为。

(3)该同学重新正确连接电路后，实验得到的数据见下表。

根据表中记录可得小灯泡2．(8分)小强同学做“探究电流与电压关系”的实验时，选择了电压为3V 的电源、阻值为10Ω的定值电阻Rl 、最大阻值为10Ω的滑动变阻器R2及其他有关器材。

(1)连接电路时，开关应_________，并将滑动变阻器的阻值调到最大，连接好电路并检查后，还应在进行_________的同时观察各仪表工作是否正常，然后才闭合开关。

(2)小强连接的电路如图13所示，其中有一个元件连接错误，请在实物图中的错误连线上打“×"，并将正确的连线画在图中。

(3)电路连接正确、各仪表工作正常后，小强按计划测量R 1两端电压分别为1V,2V 和3V 所对应的电流时，发现无论如何调节滑动变阻器都不能使R 1两端的电压达到1V ，原因可能是___________________________。

3.（7分）如右图所示，某实验小组在“用电压表、电流表测量小灯泡电阻”的实验中，小灯泡上标有“2.5V ”字样。

（1）请用笔画线代替导线，将图12中的实物电路连接完整（导线不得交叉）。

（2）连接电路时，开关应处于（选填“断开”或“闭合”）状态；开关闭合前，滑动变阻器的滑片P 应滑到最（选填“左”或“右”）端。

（3）正确连接电路后，该实验小组移动滑片P ，电流表读数如右图所示为 A ，此时小灯泡正常发光，可计算出小灯泡的电阻为 Ω。

这个实验小组在不同电压下测量并计算出小灯泡的电阻，发现小灯泡的电阻阻值差异较大，其主要原因是。

（4）另一实验小组在做同一实验时，连接好电路，闭合开关后，小灯泡发光，移动滑片P ，发现电压表示数变大时电流表示数变小，其原因是。

4.（6分）小明在“用电压表和电流表测量小灯泡电功率”的实验中，灯泡上标有“2.5V ”字样。

（1）小明根据电路图连接了如右图所示的实验电路，检查后发现有一根导线连接有错误。

请你在这根导线上大“×”，并用笔画线代替导线，画出正确的连线。

（2）电路连接无误后，小明闭合开关，发现灯泡不亮，电流表有示数，电压表无示数，出现故障的原因是。

（3）故障排除后，闭合开关，调节滑动变阻器的滑片到某一位置时，电流表和电压表示数如右图所示，则此时流过小灯泡的电流是 A ，灯泡两端的电压是 V ，灯泡的实际功率是 W 。

四、综合题 1.（8分）某物理兴趣小组的同学，用煤炉给10kg 的水加热，同时他们绘制了如图14所示的加热过程中水温随时间变化的图线。

若在6min 内完全燃烧了2kg 的煤，水的比热容为4.2×103（J/kg ·℃），煤的热值约为3×107J/kg 。

求：（1）煤完全燃烧产生的热量；（2）经过6min 时间加热，水所吸收的热量；（3）煤炉烧水时的热效率。

2.（8分）一辆轿车在红河大道上做匀速直线运动，行驶了11.5km ，轿车的牵引力为800N ，消耗了1kg 的汽油，汽油的热值是q=4.6×107J/kg 。

求：（1）（2分）轿车在以上匀速直线行驶过程中牵引力所做的功？（2）（4分）若1kg 汽油完全燃烧所释放出的热量全部被水吸收，可使质量为多少千克的水，温度升高50℃？（3）（2分）在以上匀速直线行驶过程中，该轿车发动机工作的效率是多少？3．(8分)如图14，电源电压恒定，R 1=30Ω，R 2=60Ω，当开关S 3闭合，S 1、S 2都断开时，电流表的示数为0.1A 。

(1)求电源电压；(2)当开关S 3断开，S 1、S 2都闭合时，求电流表的示数、电路消耗的总功率和通电一分钟电流对R 1所做的功。

4.（9分）家用电饭煲具有使用方便、快捷和节能的优点，在日常生活中被广泛使用。

图16是电饭煲的工作电路原理图，该电饭煲铭牌上的部分参数如下表所示。

（1）（2分）电饭煲在保温时，开关应置于（选填“a ”或“b ”）端。

（2）（4分）电饭煲在加热状态下，正常工作电流是多少？R 1的阻值是多少？（3）（3分）在额定电压下，若加热15min 可以把饭煮熟，消耗的电能是多少千瓦时？图16电饭煲铭牌部分参数表5.（8分）如图甲所示电路，电源电压为8V 保持不变，小灯泡的电流随电压的变化图像如图15乙所示，求：（1）由图乙分析可知，小灯泡中的电流与小灯泡两端的电压（选填“成正比”或“不成正比”），说明小灯泡的电阻随的改变而改（每空1分）（2）当电流表的示数为0.5A 时，滑动变阻器连入的电阻为多少欧姆？（3）当电压表的示数为3V时，整个电路10s内消耗的电能是多少焦耳？甲。
