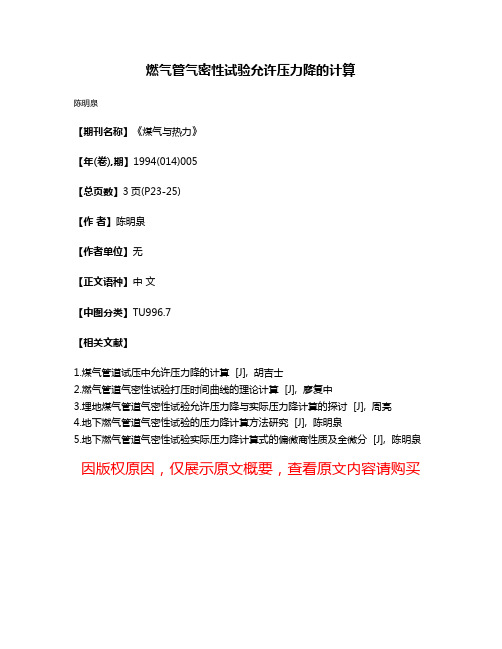

燃气强度气密性试验

燃气管气密性试验允许压力降的计算

燃气管气密性试验允许压力降的计算
陈明泉
【期刊名称】《煤气与热力》
【年(卷),期】1994(014)005
【总页数】3页(P23-25)
【作者】陈明泉
【作者单位】无
【正文语种】中文
【中图分类】TU996.7
【相关文献】
1.煤气管道试压中允许压力降的计算 [J], 胡吉士
2.燃气管道气密性试验打压时间曲线的理论计算 [J], 廖复中
3.埋地煤气管道气密性试验允许压力降与实际压力降计算的探讨 [J], 周亮
4.地下燃气管道气密性试验的压力降计算方法研究 [J], 陈明泉
5.地下燃气管道气密性试验实际压力降计算式的偏微商性质及全微分 [J], 陈明泉因版权原因，仅展示原文概要，查看原文内容请购买。

室内燃气管道安装及验收标准

(1)室内燃气管道安装与查收标准范围本标准规定了室内燃气管道安装、试验与查收的要求。

本标准合用于东莞新奥燃气有限公司及所属各分公司室内燃气管道的安装与查收。

规范性引用标准以下标准中的条款经过本标准的引用而成为本标准的条款。

凡是注日期的引用标准，其此后的所有改正单（不包含勘误的内容）或订正版均不合用于本标准，凡是不注日期的引用标准，其最新版本合用于本标准。

GB50236现场设备、工业管道焊接工程施工及查收规范室内燃气管道安装燃气引入管引入管是指由室外庭院管网引向建筑物外墙至立管阀门为止的管段。

燃气引入管一定切合以下规定：引入管公称直径不该小于20mm，埋地部分的PE管不小于32mm；引入管坡度应大于1%，坡向室外低压管网，禁止倒坡；引入管埋地部分应采纳壁厚≥的无缝钢管或PE管。

超出25层以上建筑的燃气引入管应采纳加厚钢管。

燃气立管燃气立管是引导入管出地面后沿墙向上敷设的燃气管道。

燃气的立管一般沿建筑物外墙敷设，立管距地面处宜安装总阀门，阀门前后设置放散吹扫口，阀门及放散吹扫口宜设置在阀门箱内。

燃气立管的安装一般采纳无缝钢管或单面镀锌钢管焊接连结。

燃气立管宜安装在凑近厨房、洗手间的外墙，尽量避开寝室的窗户及变配电室等场所。

室内燃气管道室内燃气管道不得穿越以下场所：燃气管道禁止引入寝室、浴室或洗手间中；当水平管穿过寝室、浴室、洗手间或地下室时，一定采纳焊接连结的方式，并一定设置在套管中；易燃易爆品库房、配电室、变电室、电缆沟、烟道和通风道等地方；湿润或有腐化性介质的房间，当必定要穿越时，一定采纳防腐举措；机要室、间距狭窄通道及人不宜进入的场所；使用其余燃料的厨房。

室内燃气管道一般采纳镀锌钢管并采纳丝扣连结。

室内燃气管道应明设，当建筑或工艺有特别要求时，可暗设，但一定便于安装和检修。

暗设燃气管道应切合以下要求：暗设的燃气立管，可设在墙上的管槽或管道井中；暗设的燃气水平管，可设在非燃资料组成的吊平顶内或管沟中；暗设的燃气管道的管槽应设活动门和通风孔；暗设的燃气管道的管沟应设活动盖板，并填补干沙；暗设的燃气管道可与空气、惰性气体、上水、热力管道等一同敷设在管道井、管沟或设备层中。

压力管道吹扫、试压、气密试验顺序和规范的探讨

压力管道吹扫、试压、气密试验顺序和规范的探讨摘要对压力管道是实际工程的重要的组成部分，为此国家制定了相关的标准规范。

对于管道施工的验收程序和规范，现行国家标准和行业规范作了明确的规定。

对于管道的吹扫、试压、气密的检验顺序，各标准和规范却有不同之处，而且在实际工程应用中，总存在争议。

对比分析各个标准规范，结合实际情况分析和一些标准规范提出了修改建议。

关键词压力管道；吹扫；试压；气密中图分类号TP274.2 文献标识码 A 文章编号1673-9671-(2012)061-0226-02作为一般设计规定，吹扫的目的是把施工时遗留在管道内的焊渣、铁锈、泥砂和水及其他杂物清扫干净，防止在管道运行过程中防止管道、滤器、倒淋堵塞及卡住仪表控制阀等。

各种规范中都明确了吹扫与清洗工作的内容，包括水冲洗、空气吹扫、蒸气吹扫、化学清洗、油清洗等。

同样，作为一般设计规定，压力试压是为了检验新建装置的工艺管线、容器、换热器或检修期间因改动而焊接过的工艺管道和设备，以及管道支架的强度，以确保各接头、焊缝和支架的强度，使装置能安全承受正常的操作压力。

气密性试验（泄露性试验）是用来检验系统的完整性，保证正常的生产和运行。

各种管道规范对于吹扫、试压、气密的要求都有很详细的要求，但是对于这三项工作的检验顺序却作了不同的规定。

1 各标准规范的适用范围及对吹扫、试压、气密的顺序要求1.1 《工业金属管道工程施工规范》（GB50235-2010）（本规范与《工业金属管道工程施工质量验收规范》（GB50184）配合使用）规范中明确适用范围包括：1）石油、天然气、地热等勘探和采掘装置的管道；2）长输管道；3）核能装置的专用管道；4）海上设施和矿井的管道；5）采暖通风与空气调节的管道及非圆形截面的管道。

8.6.1 条规定“管道安装完毕、热处理和无损检测合格后，应进行压力试验。

”8.6.6 条规定“泄露性试验应在压力试验合格后进行。

试验介质宜采用空气”。
