国内PVD技术应用与研究现状汇总

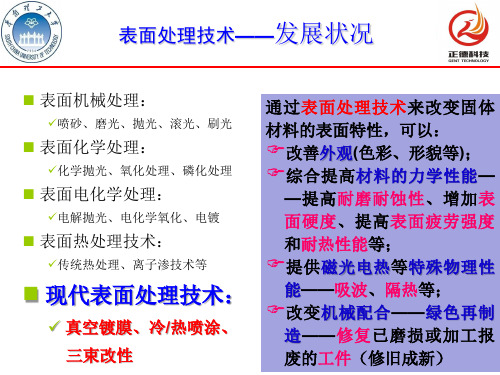

PVD技术及其产业化应用
气相沉积技术 （薄膜技术）
热喷涂技术 （涂层技术）
2
主要两大类表面覆盖技术
PVD技术
高性能小 型精密零
部件
热喷涂技术
大重型装 备关键零
部件
3
各种表面处理工艺条件比较
4
各种表面处理涂层性能比较
5
什么是PVD—物理气相沉积？
• 定义：在真空条件下，用物理的方法（蒸发或溅射）将材料 汽化成原子、分子或电离成离子，并通过气相过程在衬底上 沉积一层具有特殊性能的薄膜技术（又叫真空镀膜）。
物质和气体，对环境无不 利影响，符合现代绿色制 造的发展方向。
材质种类
不锈钢
钛合金
金属 锌铝合金
铜基合金
铁基合金
非金属
ABS
PC
传统电镀 PVD
否
是
否
是
是
是
是
是
是
是
特殊处理 是
特殊处理 是
8
PVD高端装饰涂层—应用之一
• 装饰镀膜的主要应用包括﹕手机金属外壳﹑高尔夫球杆﹑ 眼镜框﹑金饰等。
• PVD膜具有好看的色泽、高耐磨性、高耐腐蚀性。 • 可以在金属基材（碳钢、不锈钢、工具钢、钨钢、铜合金
金件
13
PVD超硬膜—应用之三
• 为什么要用超硬膜？ 增加表面硬度：工具钢、模具钢或硬质合金工具，
可提升表面硬度3-5倍，减少工具的磨耗量； 减少摩擦系数：可避免成型模具表面刮伤等问题，
提高产品精度，降低模具耗损，延长模具使用寿命 提高产品品质：提高耐磨及耐热特性，提升加工速
率，大幅提升产能。
11
装饰镀膜的发展趋势
• 膜层种类多 • 颜色多样可调，外观色泽和装饰性能好 • 工件更耐磨、耐腐蚀，延长其使用寿命 • 工艺绿色环保，正逐步替代传统水电镀 • 成为五金行业表面处理的发展方向 • 从门窗五金、锁具、高档铭牌、钟表零件、灯饰五金、卫
刀具涂层技术的应用
刀具涂层技术的应用自20世纪60年代化学气相沉积（CVD）涂层硬质合金刀片问世发来，涂层技术被广泛应用于硬质合金可转位刀具的表面处理。
而20世纪80年代初，TiN物理气相沉积（PVD）涂层高速钢刀具的出现，以使高速钢刀具的性能发生了革命性的变革。
由于涂层技术可有效提高切削刀具的使用寿命，使用刀具获得优良的综合机械性能，大幅度地提高机械加工效率，因此涂层技术已经在切削刀具提高性能的工艺中得到极为广泛的应用于。
刀具涂层技术通常可分为化学气相沉积（CVD）技术和物理气相沉积（PVD）技术两大类，本文拟从这两方面分别介绍国内外刀具涂层技术的应用情况。
1、刀具涂层技术的应用（1）CVD涂层技术的应用CVD是使挥发性化合气体发生分解或化学反应，并在被镀工件上形成沉积成膜的方法。
在CVD工艺中，气相沉积所需金属源的制备相对容易，可实现TiN、TiC、TiCN、TiBN、TiB2、AL2O3等单层及多元多层复合涂层。
CVD涂层镀层密实，涂层与基体结合强度高，附着力强，均匀性好，形状复杂的工件也可得到合金副的镀层，薄膜厚度可达5—12微米，因此CVD涂层具有更好的耐磨性。
但其工艺处理温度高，易造成刀具材料抗弯强度的下降，薄膜内部为拉应力状态，使用中易导致微裂纹的产生，因此只适合于硬质合金车削类刀具的表面涂层，其涂层刀具适合于中型、重型切削的高速加工及半精加工。
自1968年第一批CVD涂层硬质合金刀具问世至今，该涂层技术已发展了近35年。
在这35年间，CVD涂层技术从单一成份发展到多种成份、从单一膜层发展到多元多膜层，经过大量的试验，完成了批量大规模的工业化生产。
如今，CVD涂层硬质合金在涂层硬质合金刀具中占到了80%以上的份额，CVD涂层技术已广泛应用于各类硬质合金刀具。
其涂层工艺的主要发展阶段及应用领域见下表：1968——TiN、TiN——方法CVD——硬质合金刀具、模具涂层1973——TiCN、TiC+AL2O3——CVD ——硬质合金刀具、模具涂层1981——TiC+AL2O3+TiN、AL-O-N——CVD——硬质合金涂层1982——TiCN——MT-CVD——硬质合金刀具涂层1986——Diamond、CBN——CVD、PVD——硬质合金刀具涂层1990——TiN、TiCN、TiC——PCVD——模具、螺纹刀具、铣刀等1993——TiN+TiCN（CVD）+TiN（PVD）——CVD+PVD——硬质合金铣削类刀具涂层1993——厚膜纤维状TiCN——MT-CVD——硬质合金车削类刀具涂层（用于粗、半精加工）从上表可以发现，CVD涂层技术主要用于硬质合金类各种切削刀具。
PVD真空镀膜技术在材料表面改性中的应用
PVD真空镀膜技术在材料表面改性中的应用在物质科学领域，表面工程和表面技术一直是研究的重点领域。
材料在不同环境下，受到各种物理、化学、生物等因素的影响，不但会导致表面的化学物质的变化，而且会影响其力学性能、物理性质以及其他性质。
表面工程技术就是基于改变材料表面内部结构和成分来改变表面性质和特性，以适应各种应用需求的工程技术。
PVD真空镀膜技术，即物理气相沉积技术 (Physical Vapor Deposition)，是目前常用的一种表面处理技术，其基本原理是利用高真空条件下，将金属或非金属薄膜沉积到基体表面的过程。
这种技术具有无污染、无毒、无害、低成本和高效等优点，在多个领域得到了广泛的应用。
PVD真空镀膜技术的基本工艺流程包括：材料表面清洗、预处理、真空抽空、薄膜成核、沉积、薄膜成长和表面处理等步骤。
不同材料的表面处理需求不同，可以通过更换不同的沉积源、沉积条件和表面处理工艺，实现不同的表面改性。
PVD真空镀膜技术在材料表面改性中的应用较为广泛，在以下几个方面有很好的应用表现：1.提高材料表面硬度和耐磨性PVD真空镀膜技术可以利用金属、合金或化合物等薄膜进行镀膜处理，从而提高材料表面硬度和耐磨性。
金属薄膜在物理碰撞过程中不容易脱落，使表面不易刮伤和损坏；像氮化铬、硬质合金等陶瓷类涂层，则可以在表面形成一层高硬度的陶瓷保护层，从而提高了工件表面的耐磨性和硬度。
2.提高材料表面的耐腐蚀性通过PVD真空镀膜技术，我们可以在材料表面形成氧化铝、氧化锆、丝光不锈钢等高功能涂层，以增强材料表面的耐腐蚀性，并提高材料的化学稳定性。
3.提升材料表面的导电性和热导率在电子材料、光电器件等领域，要求材料表面具有较好的导电性和热导率。
PVD真空镀膜技术可以在材料表面形成一系列的金属、导体或半导体涂层，从而提高材料的导电性和热导率，符合其选择用途。
4.提高材料表面光学透过率和反射率在光学和电子器件领域，我们需要将材料表面的透过率和反射率提高到最佳状态，常采用PVD真空镀膜技术来实现。
pvd半导体的工艺节点
pvd半导体的工艺节点一、PVD半导体概述物理气相沉积（PVD，Physical Vapor Deposition）半导体是一种通过气相沉积技术在基板上生长半导体薄膜的方法。
PVD半导体技术广泛应用于微电子、光电子和能源领域，如集成电路、太阳能电池、发光二极管等。
二、PVD半导体工艺节点的重要性PVD半导体工艺节点指的是在半导体制造过程中，各个关键工艺步骤所对应的尺寸和技术水平。
它直接影响着半导体的性能、功耗、可靠性和成本。
随着半导体行业不断迈向更先进的制程，PVD工艺节点的重要性日益凸显。
三、PVD半导体工艺节点的分类根据沉积材料和工艺特点，PVD半导体工艺节点可分为：1.真空蒸镀：通过加热靶材，使其蒸发并在基板上沉积形成薄膜。
2.溅射：利用高速氩离子轰击靶材，使其溅射出原子并在基板上沉积。
3.化学气相沉积（CVD）：在气相中进行化学反应，生成半导体薄膜。
四、常见PVD半导体材料及应用1.金属薄膜：如铜、铝、镍等，应用于电路布线、电极等。
2.氧化物薄膜：如氧化硅、氧化铝等，应用于绝缘层、介电层等。
3.氮化物薄膜：如氮化硅、氮化镓等，应用于高压、高频、高温等场景。
五、PVD半导体工艺在我国的发展现状近年来，我国PVD半导体工艺技术取得了显著进展，已掌握了国际先进的PVD薄膜制备技术。
在国家政策的推动下，我国半导体产业迎来了黄金发展期，PVD半导体工艺研究不断深入，产业规模逐步扩大。
六、未来PVD半导体技术发展趋势1.薄膜厚度均匀性：随着制程不断缩小，对薄膜厚度均匀性的要求越来越高，PVD设备需具备高精度控制能力。
2.多层薄膜制备：未来半导体器件将趋于复杂，需要PVD工艺实现多层薄膜的高效制备。
3.材料创新：研发新型半导体材料，如第三代半导体材料，将为PVD技术带来新机遇。
4.环保与节能：随着对环境保护的重视，绿色、低能耗的PVD工艺将受到更多关注。
总之，PVD半导体工艺节点在半导体产业发展中具有举足轻重的地位。
2021年中国PVDF(聚偏氟乙烯)现状分析
2021年中国PVDF(聚偏氟乙烯)现状分析一、PVDF产业概述PVDF是市场上规模仅次于聚四氟乙烯的第二大氟树脂，是氟乙烯的均聚物或少量改性单体与氟乙烯的共聚物的统称。
除具有聚四氟乙烯的优良性能外，其刚性、硬度、抗蠕变性能尤其突出。
1、生产流程PVDF生产工艺主要包括乳液聚合法、悬浮聚合法、溶液聚合法以及超临界聚合法等，其中实现工业量产生产的主要是悬浮法和乳液法。
虽然同样为PVDF，但是不同工艺生产的产品性能仍有一定的差异，其中乳液法生产的产品粒径明显较小，具有更好的热稳定性和溶剂溶解性，因而在需要溶剂溶解领域具有很好的应用特性，比如锂电池粘结剂等，而悬浮法具有更高端产品粒径，上料更为容易，因而在制备色母粒等产品时更容易稳定生产。
不同应用领域的产品质量和工艺管控要求差异较为明显，产品价格呈现较大差异。
2、基本参数情况PVDF分子量在30-60万，其脂熔体流动速率为1-30g／10min，熔点和分解温度的相差100°C以上，加工温度范围宽，热稳定性好，有良好的加工特性，可以通过挤出、模压、注塑、浇铸方式成型，用于生产用于耐腐蚀性的零件，整体下游需求广泛。
值得注意的是，由于锂电带动的PVDF需求爆发，PVDF企业纷纷扩产。
但是锂电级PVDF 技术瓶颈较高，要求根据电池需求调整PVDF树脂的分子量分布、粒径、结晶度和官能团等获取最优性能，并且需要进行客户下游认证，国外企业在这方面有较多技术和专业积累，而国内企业则处于刚起步阶段。
因此实质上锂电级的PVDF产能扩张要远小于PVDF产能的扩张。
二、PVDF产业链整体简述1、产业链整体：上游中游一体化优势就PVDF产业链整体而言，PVDF上游受原材料R142b限制较大，整体产能供给有限，中游主要为PVDF生产企业，包括阿科玛、东岳化工、内蒙三爱富、苏威和东阳光等，下游应用广泛，包括涂料、注塑、锂电池、水处理和光伏等，目前以涂料为主，锂电池作为主要需求推动力占比持续提高。
PVD
PVD(Physical Vapor Deposition)，指利用物理过程实现物质转移，在真空的条件下，将原子或分子由源转移到基材表面上的过程。
它的作用是可以是某些有特殊性能（强度高、耐磨性、散热性、耐腐性等）的微粒喷涂在性能较低的母体上，使得母体具有更好的性能！基本方法：真空蒸发、溅射、离子镀（空心阴极离子镀、热阴极离子镀、电弧离子镀、活性反应离子镀、射频离子镀、直流放电离子镀溅射、离子镀。
）最初运用于高速钢刀具涂层，现在发展到硬质合金，陶瓷刀具的涂层运用，与CVD工艺相比，PVD工艺处理温度低，在600℃以下的低温时对刀具材料的抗弯强度无影响；薄膜内部应力状态为压应力，更适于对硬质合金精密复杂刀具的涂层。
尽管目前国内刀具涂层技术与国际先进水平相比存在较大差距, 普通的TiAlN 涂层技术也还不成熟, 但巨大的应用市场及国家对创新、绿色制造技术日益迫切的要求, 已经推动了国内刀具涂层技术的创新发展。
刀具涂层技术在国内掀起了第二次开发热潮, 纳米超硬膜技术已成为涂层领域研究开发的热点。
薄膜的生长工艺受如下几组相互依赖的因素影响: ( 1) 蒸汽源参数, ( 2) 等离子及迁移参数, ( 3)粒子动能( 冲击) 参数, ( 4) 基体参数。
这些参数分为宏观参数( 如蒸汽源功率、反应室总气压、靶源与基体间的距离等)和微观参数( 如在基体表面的离子和中性粒子流通量、能量)在国际上,除制备涂层外,EB-PVD （电子束物理气相沉）技术在新型复合材料制备、零件修复、难加工材料的净成形等制造领域也具有巨大的发展前景。
随着EB-PVD 技术的发展,尤其是离子束辅助EB-PVD 技术的出现,给其他各种涂层的制备带来了广阔的发展空间。
将EB-PVD 技术应用到微电子、光学等行业。
在航空方面相对于传统的，利用EB-PVD 制备热障涂层,是实现高推比发动机的一。
PVD法在多组分薄膜研制上取得重大进展, 象TiN/VN 和TiN/NbN 等氮化物的纳米尺度超晶格薄膜在强度和硬度等方面与立方氮化硼(已知第二最硬材料) 相当, 许多过渡金属多组分多层体系或梯度材料,如钛基材料TiAl-N.TiHf-N、TiZr-N 等和铬基材料CrAl-N 等多组分超硬薄膜是很好的刀具薄膜候选材料.1.国内PVD技术应用与研究现状.2007年第41卷I6 33 四川大学梁红樱，赵海波2.EB_PVD及其制备功能涂层的研究进展 2007 年增刊 1 哈尔滨工业大学复合材料与结构研究所滕敏,孙跃3.低温PVD 法制备多组分超硬薄膜研究 2003 第21卷第一期清华大学新型陶瓷与精细工艺国家重点实验室彭志坚, 齐龙浩4.对我国刀具涂层技术现状及发展趋势的认识 2009年第9期技术平台科技经济市场包头铝业有限公司，内蒙古包头赵晓燕5.PVD溅射技术在MEMS器件制作中的应用 2006年十月第19卷第五期传感技术学报国防科技大学机电工程与自动化学院王雄吴学忠。
