物理欧姆定律提高练习题压轴题训练含答案解析(1)
2020-2021中考物理(欧姆定律的计算问题提高练习题)压轴题训练含详细答案
一、欧姆定律的计算问题难题易错题1．如图甲所示是灯泡L的电流与其两端电压关系的图像。
现将L与阻值为10Ω的电阻R 连入图乙所示电路。
闭合开关S，L的实际功率为1.8W，下列说法正确的是（）A．由图像可知不同电压下灯泡灯丝的电阻是定值B．电源电压是3VC．通过R的电流是0.4AD．电阻R的实际电功率是3.6W【答案】D【解析】【分析】【详解】A．这个图像是一条曲线，不是直线，可知斜率1IkU R==斜率在变化，则电阻在变化，所以不同电压下灯泡灯丝的电阻不是定值，A错误；B．由于L的实际功率为1.8W，从图甲可以看到，这时灯泡的电压是6V，流过灯泡的电流是0.3A，从图乙可以看到，这是一个并联电路，电源电压的大小等于灯泡的电压大小，即电源电压是6V，B错误；C．根据欧姆定律可知，通过R的电流是6V 10Ω0.6AUIR===C错误；D．根据P UI=可知，电阻R的实际电功率是6V0.6A 3.6WP UI==⨯=D正确；故选D。
2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V ，在10s 内定值电阻1R 产生的热量为36J ；当滑片P 置于变阻器的中点时，电压表的示数变化了2V 。
下列结果正确的是（ ）A ．1R 先后两次消耗的电功率之比为9∶16B ．滑动变阻器2R 的最大阻值为10ΩC ．电源电压为12VD ．1R 的阻值为10Ω 【答案】ABCD 【解析】 【分析】 【详解】由电路分析可知，定值电阻R 1与滑动变阻器R 2串联，电压表测R 2两端的电压，因串联电路中各处的电流相等，所以当滑片滑到B 端时，电路中电流为11226V U I R R == 因串联电路中总电压等于各分电压之和，则电源电压为111126V6V U I R U R R =+=⨯+ 当滑片滑到中点时，R 2接入电路的电阻变小，电压表示数应减小，即滑片滑到中点时，滑动变阻器两端电压为216V 2V 4V U U U =-∆=-=此时电路中的电流为2222222224V 8V2U U I R R R R ⨯==== 则电源电压为212128V4V U I R U R R =+=⨯+ 因电源的电压不变，则11226V 8V 6V 4V R R R R ⨯+=⨯+ 解得：R 1=R 2，则电源的电压为11111216V 6V 6V 6V 12V U I R U R R R R =+=⨯+=⨯+= 当滑片滑到B 点时，R 1两端电压为3112V 6V 6V U U U =-=-=由2U Q t R=可得，R 1的阻值为 2231(6V)10s 10Ω36JU R t Q ==⨯=因R 1=R 2，故R 2的最大阻值为10Ω，滑片在B 点时和滑片在中点时，电路中的电流之比为12226V 38V 4I R I R == R 1先后两次消耗的电功率之比为22211112221239()416P I R I P I R I ====() 故选ABCD 。
中考物理(欧姆定律提高练习题)压轴题训练及答案解析
一、初中物理欧姆定律的实际应用问题1．如图所示电路中闭合S2，断开S1和S3，两个电表均有示数，再断开S2，闭合S1和S3，则下面判断正确的是( )A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数不变C．电压表示数和电流表示数的比值变小D．电压表示数和电流表示数的乘积变小【答案】C【解析】【详解】AB．由题中的电路图可知，闭合S2、断开S1和S3时，两电阻串联，电压表测2R两端的电压，电流表测电路中的电流；再断开S2同时闭合S1和S3时，两电阻并联，电压表测电源两端的电压，电流表测干路中的电流，因串联电路中总电压等于各分电压之和，并联电路中各支路两端的电压等于电源电压，所以电压表的示数由测串联电路中2R两端的电压变为测电源两端的电压，所以电压表的示数变大；因串联电路中总电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以两电阻并联时的总电阻小于串联时的总电阻，由欧姆定律可知，电路中的总电流变大，即电流表的示数变大，故AB项错误；C．由欧姆定律可知，电压表示数和电流表示数的比值原来等于2R的阻值、现在等于两电阻并联后的总电阻，所以电压表示数和电流表示数的比值变小，故C项正确；D．当闭合S2，断开S1和S3时，电压表示数和电流表示数的乘积表示2R消耗的电功率；断开S2，闭合S1和S3时，电压表示数和电流表示数的乘积表示电路消耗的电功率，所以电压表示数和电流表示数的乘积变大；故D项错误；2．如图所示，R1是定值电阻，电源电压不变，闭合开关S后，滑动变阻器滑片自B向A 移动的过程中A ．电压表 V 1 示数变小，V 2 示数变大，电流表 A 的示数变大B ．电压表 V 1 示数与电流表 A 示数之比不变，电压表 V 2 示数与电流表 A 示数之比变大C ．电流表 A 的示数变大，电路消耗的总功率变大，电压表 V 2 示数变小D ．电压表 V 2 示数变化量与电流表 A 示数变化量之比不变【答案】CD【解析】【详解】由图可知，定值电阻R 1与滑动变阻器R 2串联，电流表测电路电流，V 1并联在定值电阻两端，测R 1两端电压，V 2并联在定值电阻两端，测R 2两端电压；A ．当滑动变阻器的滑片自B 向A 移动时，R 2的阻值减小，则通过的电流变大，即电流表示数变大，根据U=IR ，R 1是定值电阻，阻值不变，通过的电流增大，则分得的电压增大，即V 1的示数变大，根据串联分压的特点以及电源电压恒定，则R 2分得的电压就减小，即V 2的示数减小，故A 项不符合题意；B ．电压表 V 2 示数与电流表 A 示数之比，即R 2的阻值在减小，电压表 V 1 示数与电流表 A 示数之比，即R 1的阻值是一个定值，故B 项不符合题意；C ．电路消耗的总功率根据公式P=UI 可知，电源电压不变，通过的电流增大，则电路消耗的总功率变大，故C 项符合题意；D ．根据串联分压的特点，则有211U U U U IR =-=-，211U U U U I R '''=-=-，则()()221111U U U U I R U IR I I R IR '''=-=---=-=-，即 21U R I=-， 所以，电压表 V 2 示数变化量与电流表 A 示数变化量之比不变，故D 项符合题意。
中考物理(欧姆定律的计算提高练习题)压轴题训练及答案解析

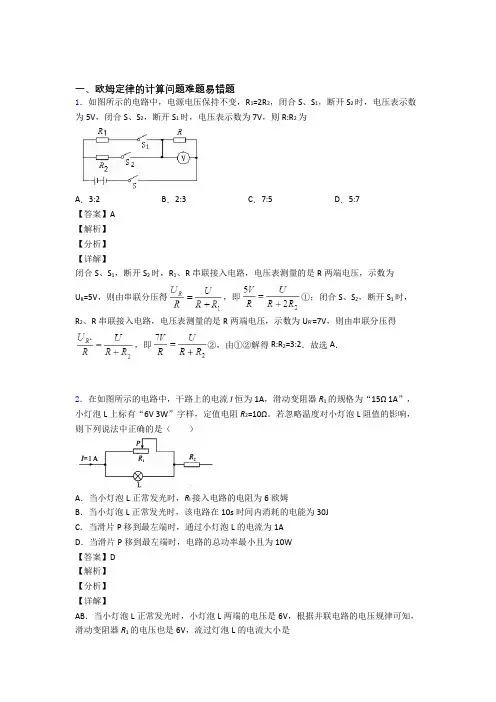

一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为A．3:2 B．2:3 C．7:5 D．5:7【答案】A【解析】【分析】【详解】闭合S、S1，断开S2时，R1、R串联接入电路，电压表测量的是R两端电压，示数为U R=5V，则由串联分压得，即①；闭合S、S2，断开S1时，R2、R串联接入电路，电压表测量的是R两端电压，示数为U R′=7V，则由串联分压得，即②，由①②解得R:R2=3:2．故选A．2．在如图所示的电路中，干路上的电流I恒为1A，滑动变阻器R1的规格为“15Ω 1A”，小灯泡L上标有“6V 3W”字样，定值电阻R2=10Ω。
若忽略温度对小灯泡L阻值的影响，则下列说法中正确的是（）A．当小灯泡L正常发光时，R l接入电路的电阻为6欧姆B．当小灯泡L正常发光时，该电路在10s时间内消耗的电能为30JC．当滑片P移到最左端时，通过小灯泡L的电流为1AD．当滑片P移到最左端时，电路的总功率最小且为10W【答案】D【解析】【分析】【详解】AB．当小灯泡L正常发光时，小灯泡L两端的电压是6V，根据并联电路的电压规律可知，滑动变阻器R1的电压也是6V，流过灯泡L的电流大小是L L L 3W0.5A 6VP I U === 而干路上的电流I 恒为1A ，那么流过滑动变阻器R 1的电流大小是1L -1A -0.5A 0.5A I I I ===那么根据UR I=可知，R l 接入电路的电阻是 1116V 12Ω0.5AU R I === R l 接入电路的电阻是12Ω；A 错误；当小灯泡L 正常发光时，小灯泡L 两端的电压是6V ，而定值电阻R 2两端的电压是221A 10Ω10V U IR ==⨯=那么电路的总电压是L 26V 10V 16V U U U =+=+=总该电路在10s 时间内消耗的电能是16V 1A 10s 160J W U It ==⨯⨯=总该电路在10s 时间内消耗的电能是160J ；B 错误；CD ．当滑片P 移到最左端时，灯泡L 被短路，通过小灯泡L 的电流是0；根据2P I R =可知，要求电路的总功率最小，而干路上的电流恒定，那么电路中的总电阻最小，从电路图可以看到，当滑片P 移到最左端时，接入电路的电阻只有R 2，这时总电阻最小，最小电功率是()22min 21A 10Ω10W P I R ==⨯=电路的总功率最小且为10W ；C 错误、D 正确。
物理压轴题之欧姆定律(中考题型整理,突破提升)含详细答案
一、初中物理欧姆定律问题1．如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图像如图乙所示，下列说法正确的是（）A．R1的阻值为20 ΩB．当R2接入阻值为50 Ω时它的功率最大C．电源电压为6 VD．该电路消耗的最大电功率为0.9 W【答案】C【解析】【分析】【详解】AC．从图乙可以看到，当滑动变阻器两端电压是2V时，其功率是0.8W，可计算得到这时电路中的电流是1110.8W0.4A2VPIU===同理，当滑动变阻器两端电压是5V时，其功率是0.5W，电路中的电流是2220.5W0.1A5VPIU===设电源电压是U电源，可以得到关系式10.4A2VR U⋅+=电源10.1A5VR U⋅+=电源解得110ΩR=、6VU=电源；A错误、C正确；B．从图乙可以看到，当滑动变阻器两端电压是5V时，其功率是0.5W，这时滑动变阻器接入电路的阻值大小是()225V50Ω0.5WR==当R2接入阻值为50 Ω时它的功率不是最大，B错误；D．当电路中的电阻最小时，即滑动变阻器接入电路的阻值是0时，电路中的总电阻最小，电路消耗的电功率最大，大小是()22max16V3.6W10ΩUPR===电源D错误。
故选C。
2．如图所示，电源电压不变，电阻115ΩR=，210ΩR=，开关S、S1闭合，S2断开，电流表读数为0.4A，则开关S、S2闭合，S1断开时，电流表读数可能为（）A．0.4A B．0.5A C．0.6A D．0.7A【答案】B【解析】【分析】【详解】当开关S、S1闭合，S2断开时，电阻R0与R1的串联，电流表测电路中的电流，根据欧姆定律可得，R1两端的电压是1110.4A15Ω6VU I R==⨯=因为串联电路的总电阻等于各分电阻之和，所以011R R R=+总当开关S、S2闭合，S1断开时，电阻R0与R2串联，同理022R R R=+总因为12R R>，所以12R R>总总，因为电源电压不变，所以根据欧姆定律可得210.4AI I>=因为开关S、S2闭合，S1断开时，电路中的电流变大，那么R0的电压变大，由于电源电压不变，根据串联电路的电压规律可知，R2两端的电压变小，即216VU U<=所以1226V0.6A10ΩUIR<==则可知电流表的读数在0.4~0.6A之间。
物理欧姆定律题20套(带答案)及解析【可编辑全文】
可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。
【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。
BCD不符合题意，A 符合题意。
欧姆定律及其应用压轴题(含答案解析)
欧姆定律及其应用之真题直击一．选择题（共8小题）1．（2009•奉化市模拟）如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是（）A．电压表不可能同时测得L1、L2两端的电压B．S1和S2不能同时闭合，否则电路将短路C．若S1和S2都断开，电压表示数为零D．若在测得L1两端电压后，只需断开S1、闭合S2，就能直接测出L2两端的电压2．（2014春•龙山县校级月考）如图所示的电路中，R1、R2、R3和R4的阻值分别是12欧、18欧、18欧和12欧，电源电压恒为12伏，电压表的量程有两挡：0～3V和0～15V，该电压表的正确连接应该是（）A．“+”接线柱在上端，量程用0～15VB．“+”接线柱在上端，量程用0～3VC．“﹣”接线柱在上端，量程用0～15VD．“﹣”接线柱在上端，量程用0～3V3．（2014•十堰模拟）甲、乙、丙三只小灯泡，按如图所示连接时恰好都能正常发光．当甲灯由于接触不良而熄灭后，以下可能发生的是（）A．乙、丙灯立即变得更亮 B．乙灯变暗，丙灯变亮C．丙灯烧毁，乙灯不亮D．乙灯烧毁，丙灯不亮4．（2014•乌鲁木齐）甲乙两地相距50km，在甲乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲乙两地检修员先后用相同的电源和电流表做成的测量仪如图，进行了如下测量，将测量仪接入ab时，电流表的示数为0.3A，将测量仪接入cd时，电流表的示数为1.2A．则短路位置离甲地（）A．40km B．33.3km C．16.7km D．10km5．（2014•宜宾）如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表是显示的数据来反应水位升降情况．水位最低时，滑杆P位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断正确的是（）A．当水位不变时，则电压表示数不变，指示灯不亮B．当水位下降时，则电压表示数变小，指示灯变亮C．当电压表示变大，指示灯变暗，则表明水位上升D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线6．（2013•昌平区一模）如图所示电路，当开关闭合后，电压表V1的示数为3V，电压表V2的示数为4V．若把电阻R2和R3的位置对调，其余元件位置不变，闭合开关后，有一只电压表示数变为5V，则下列说法正确的是（）A．电阻R2和R3的位置对调后，闭合开关，电压表V1的示数为5VB．电阻R2和R3的位置对调后，闭合开关，电压表V2的示数为5VC．电源电压为6VD．电阻R2和R3的位置对调后，闭合开关，电阻R1两端电压为1V7．（2014•泉州）如图所示的电路中，电源电压不变，只闭合开关S1时，电压表V1与V2的示数之比为3：2；只闭合开关S2时，电压表V1与V2的示数之比为5：3，则R1与R2的电阻之比为（）A．3：5 B．2：3 C．4：3 D．5：3二．填空题（共2小题）8．（2013•哈尔滨）如图电源电压恒定，闭合S0．当S闭合、甲乙两表为电压表时，两表示数之比U甲：U乙=7：5；当S断开、甲乙两表为电流表时，两表示数之比I甲：I乙=，此时R1、R2消耗的功率之比P1：P2=．9．（2014•北京）如图所示的电路中，电源两端的电压不变，定值电阻R的阻值为R0．闭合开关S，当滑动变阻器接入电路中的电阻值为10Ω时，电压表的示数为U0．断开开关S，把电阻R换成阻值为3R0的另一定值电阻，闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为U0，则此时滑动变阻器接入电路中的电阻值为Ω．10．（2014•湖北）如图甲所示的电路中，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持恒定不变．改变滑片P的位置，两电压表的示数与电流表的示数对应关系的图象分别表示在图乙所示的坐标系中．则：（1）当滑片移至a端时，对应的是图乙中的点；（2）当滑片移至b端时，电路中的电流为A；（3）R1的阻值为多少？（4）电源的电压为多少？三．解答题（共4小题）11．（2015•成都）在自然灾害中输电线路容易出现故障，科技小组的同学通过实验探究来体验判断故障类型和位置的方法．他们用AB、CD两根长为L的长直电阻丝模拟输电线，在电阻丝的左右两侧可以安装检测电路，电阻丝单位长度的阻值为r．如图1所示，在左侧安装检测电路，其中R0为保护电阻，右侧用导线连接．线路无故障时，电压表V1示数为U，电流表示数为I．（1）若检测电路中电流表示数为0，电压表V1示数为U，表明输电线故障为．（2）若检测电路中电流表示数大于I，电压表V1示数为U，表明输电线可能出现短路或形成间隙电阻．如图2所示，小组在AB、CD之间某处连接一根导线模拟输电线短路，或在另一处连接未知电阻R x模拟输电线之间形成间隙电阻，在右侧连接电压表V2．若输电线短路，则电压表V2示数；若输电线之间形成间隙电阻，则电压表V2示数．（3）在图2中，若输电线的故障是短路，电流表的示数为I1，电压表V1的示数为U，则故障处与A端的距离为（用r、I1、U、R0表示）．12．（2013•镇江）如图所示，电源电压为6V，R为“30Ω，0.25A”滑动变阻器，R1为“10Ω，0.4A”电阻，电压表量程为0﹣3V．图中虚线框内接一只“20Ω，0.3A”电阻R2（未画出）．已知：①闭合S1和S2，断开S3时，调节R，使其接入电路的阻值为10Ω，此时电路消耗的电功率为1.2W；②断开S1，闭合S2、S3，调节R，使其接入电路的阻值为6Ω，此时电压表的示数为1.0V．（1）在情形①中，求电路的总阻值；（2）请在答题卷的图中画出虚线框内的电路；（3）当闭合所有开关时，为保证电路安全，求滑动变阻器接入电路的阻值范围．13．（2013•烟台）图甲为某型号电子秤，其原理结构如图乙所示，R0为定值电阻；R是压敏电阻，其阻值随所受压力F变化的关系如图丙所示．改写电压表（量程为3V）的表盘数值后可直接读出所称量物体的质量，设踏板的质量为5kg，电源电压保持9V不变，g取10N/Kg．（1）空载时，电压表的示数为1V，求R0的阻值．（2）该电子秤的量程是多大？（3）如果保持电子秤结构和电压表量程不变，只在电路中增加一个电阻，使电子秤的量程变为110kg，计算说明应使用多大的电阻？如何连接？参考答案与试题解析一．选择题（共8小题）1．（2009•奉化市模拟）如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是（）A．电压表不可能同时测得L1、L2两端的电压B．S1和S2不能同时闭合，否则电路将短路C．若S1和S2都断开，电压表示数为零D．若在测得L1两端电压后，只需断开S1、闭合S2，就能直接测出L2两端的电压【考点】电路的三种状态；电压表的使用．【专题】错解分析题．【分析】根据电压表的正确使用方法进行分析，即电压表与被测用电器并联，且电流必须从正接线柱流入，负接线柱流出．电路有三种状态：通路、开路和短路；所谓电源短路，就是用导线不经过用电器直接将电源两极相连．【解答】解：A、因为L1、L2是串联在电路中，则电压表不可能同时与L1、L2并联；故A 选项正确，不符合题意；B、由图可知：S1和S2同时闭合时会直接连通了电源的两极，电流将不再经过灯泡，发生短路，故B选项正确，不符合题意；C、若S1和S2都断开，电压表不能连入电路，故电压表不能测量，电压表示数就为零，故C选项正确；不符合题意；D、在测得L1两端电压时，电流是从电压表的正接线柱流入，负接线柱流出．则断开S1、闭合S2时，电流就会从电压表的负接线柱流入，正接线柱流出；使电压表的正负接线柱接反了，不能使用；故D选项错误，符合题意．故选D．【点评】本题考查了电压表的使用．会根据电压表的使用方法将电压表正确接入电路中．2．（2014春•龙山县校级月考）如图所示的电路中，R1、R2、R3和R4的阻值分别是12欧、18欧、18欧和12欧，电源电压恒为12伏，电压表的量程有两挡：0～3V和0～15V，该电压表的正确连接应该是（）A．“+”接线柱在上端，量程用0～15VB．“+”接线柱在上端，量程用0～3VC．“﹣”接线柱在上端，量程用0～15VD．“﹣”接线柱在上端，量程用0～3V【考点】欧姆定律的应用．【专题】欧姆定律．【分析】电源的作用﹣﹣提供电压，由电路中的电阻分担，利用欧姆定律求出R2、R4两端的电压，进而确定电压表两端的电压、电流方向，进而确定正确的选项．【解答】解：由题知，R1+R2=R3+R4=12Ω+18Ω=30Ω，由于R1和R2串联，U1：U2=R1：R2=12Ω：18Ω=2：3，而U=12V，所以U2=U=×12V=7.2V；由于R3和R4串联，U3：U4=R3：R4=18Ω：12Ω=3：2，而U=12V，所以U4=U=×12V=4.8V；电压表接通后，电压表下面接线柱（A点）电压高、上面接线柱（B点）电压低，电流将从下接线柱进、从上接线柱出，“﹣”接线柱在上端，电压表两端电压U'=7.2V﹣4.8V=2.4V＜3V，使用0～3V量程即可．故选D．【点评】本题考查了欧姆定律的应用，确定电压表上、下接线柱的电压高低是本题的关键．3．（2014•十堰模拟）甲、乙、丙三只小灯泡，按如图所示连接时恰好都能正常发光．当甲灯由于接触不良而熄灭后，以下可能发生的是（）A．乙、丙灯立即变得更亮 B．乙灯变暗，丙灯变亮C．丙灯烧毁，乙灯不亮D．乙灯烧毁，丙灯不亮【考点】欧姆定律的应用．【专题】欧姆定律．【分析】由电路图可知，甲乙两灯泡并联后与丙灯泡串联，根据电阻的并联特点可知当甲灯由于接触不良而熄灭后并联部分电阻的变化、电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和丙灯泡两端的电压变化，根据串联电路的电压特点可知乙灯泡两端的电压变化，比较此时乙灯泡两端的电压和原来灯泡两端的电压关系判断其可能发生的情况，进一步得出答案．【解答】解：由电路图可知，甲乙两灯泡并联后与丙灯泡串联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，当甲灯由于接触不良而熄灭后，并联部分的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流减小，丙灯泡两端的电压变小，因串联电路中总电压等于各分电压之和，所以，乙灯泡两端的电压变大，大于灯泡正常发光时的电压，则乙灯泡可能会被烧坏，电路断路，丙灯泡不亮．故选D．【点评】本题考查了电路的动态分析，涉及到电阻的串并联和欧姆定律的应用，要注意三灯泡原来是正常发光的，当灯泡两端的电压大于正常发光时的电压时可能会被烧坏．4．（2014•乌鲁木齐）甲乙两地相距50km，在甲乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲乙两地检修员先后用相同的电源和电流表做成的测量仪如图，进行了如下测量，将测量仪接入ab时，电流表的示数为0.3A，将测量仪接入cd时，电流表的示数为1.2A．则短路位置离甲地（）A．40km B．33.3km C．16.7km D．10km【考点】欧姆定律的应用．【专题】应用题；电路和欧姆定律．【分析】根据欧姆定律可计算电路中的电阻，进一步计算短路位置离甲地的距离．【解答】解：已知输电线的电阻与其长度成正比，设每km输电线的电阻为R0，导线的短路位置离甲地为s，短路位置离乙地为50km﹣s，则R ab=2sR0，R cd=2（50km﹣s）R0，由欧姆定律得：U=I ab R ab，U=I cd R cd，∴I ab R ab=I cd R cd，即：0.3A×2sR0=1.2A×2（50km﹣s）R0，∴s=40km．故选A．【点评】本题考查学生运用欧姆定律解决实际问题的能力．能根据题意求从检修点到短路处的总电阻是关键的一步，再进一步根据总电阻得出导线的总长度，值得注意的是：短路处距甲处的距离则是导线总长度的一半．5．（2014•宜宾）如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表是显示的数据来反应水位升降情况．水位最低时，滑杆P位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断正确的是（）A．当水位不变时，则电压表示数不变，指示灯不亮B．当水位下降时，则电压表示数变小，指示灯变亮C．当电压表示变大，指示灯变暗，则表明水位上升D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线【考点】电路的动态分析．【专题】错解分析题；电路变化分析综合题．【分析】图示电路中，指示灯与变阻器串联，电压表串联变阻器两端的电压，变阻器的金属滑杆P上下移动时，电路中电阻改变，根据欧姆定律可知电流变化．根据欧姆定律和串联电路分压特点，分析电压表示数的变化．【解答】解：A、由图可知：指示灯与变阻器串联连接在电源上，处于通路状态，指示灯发光；当水位不变时，变阻器连入电路的阻值不变，则电流不变，所以电压表示数不变．故A错误．B、电压表测量变阻器两端的电压，根据串联电路电压与电阻成正比的特点可知，当水位下降，即滑动触头P向下运动时，电压表示数变小；电路处于通路状态，指示灯变亮，故B 正确；C、当电压表示变大，根据串联电路电压与电阻成正比的特点可知，变阻器连入电路的阻值变大，表明触头P向上移动，即水位上升；根据欧姆定律可知电流变小，所以指示灯变暗，故C正确．D、若将电压表改装成水位计，则电压表零刻度线时，即滑杆P位于R的a端处，由题干可知，此时水位最低，但不是水位计零刻度线，故D错误．故选：BC．【点评】本题考查电路的分析，关键抓住串联电路电压与电阻成正比的特点分析电压表示数与变阻器的阻值变化关系．6．（2013•昌平区一模）如图所示电路，当开关闭合后，电压表V1的示数为3V，电压表V2的示数为4V．若把电阻R2和R3的位置对调，其余元件位置不变，闭合开关后，有一只电压表示数变为5V，则下列说法正确的是（）A．电阻R2和R3的位置对调后，闭合开关，电压表V1的示数为5VB．电阻R2和R3的位置对调后，闭合开关，电压表V2的示数为5VC．电源电压为6VD．电阻R2和R3的位置对调后，闭合开关，电阻R1两端电压为1V【考点】欧姆定律的应用；串联电路的电流规律；串联电路的电压规律；电路的动态分析．【专题】应用题；电路和欧姆定律；电路变化分析综合题．【分析】电路图中R1、R2和R3串联在电路中，V1测的是R1和R2的总电压，V2测的是R2和R3的总电压；当R2与R3位置对调后，三个电阻仍是串联，此时V1测的是R1和R3的总电压，V2测的仍是R2和R3的总电压，所以V1示意改变，V2示意不变．然后由欧姆定律列出方程即可求出电源电压，根据串联电路的电压特点可知电阻R2和R3的位置对调后电阻R1两端电压．【解答】解：由图可知，电路由三个电阻串联而成，设电源电压为U，电路中的电流为I，则有：I（R1+R2）=3V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①I（R2+R3）=4V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②当R2与R3位置对调后，三个电阻仍是串联，电路中电流不变，V2示数不变，故A正确，B不正确；则：I（R1+R3）=5V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③①②③式相加得：I（R1+R2+R3）=6V﹣﹣﹣﹣﹣﹣﹣﹣﹣④因为U=I（R1+R2+R3）=6V，故C正确；④减③可得：U1=2V，故D不正确．故选AC．【点评】首先要看懂电路图中电阻的连接方式，是做题的基础，然后确定每个电压表的示数，再根据欧姆定律列出式子，从几个式子中找出规律是关键．7．（2014•泉州）如图所示的电路中，电源电压不变，只闭合开关S1时，电压表V1与V2的示数之比为3：2；只闭合开关S2时，电压表V1与V2的示数之比为5：3，则R1与R2的电阻之比为（）A．3：5 B．2：3 C．4：3 D．5：3【考点】欧姆定律的应用．【专题】计算题；应用题；欧姆定律．【分析】只闭合开关S1时，电阻R1与R0串联，电压表V1测电源电压，电压表V2测电阻R1两端电压；只闭合开关S2时，电阻R2与R0串联，电压表V1测电源电压，电压表V2测电阻R2两端电压；根据串联电路的电流处处相等的特点和欧姆定律先得出电阻R1与R0的比值，再得出电阻R2与R0的比值，最后即可得出R1与R2的电阻之比．【解答】解：只闭合开关S1时，电阻R1与R0串联，电压表V1测电源电压，电压表V2测电阻R1两端电压；因为电压表V1、V2示数之比为3：2，即U：U1=3：2，则U1：U0=2：1，根据串联分压原理可知：R1：R0=U1：U0=2：1，∴R1=2R0；只闭合开关S2时，电阻R2与R0串联，电压表V1测电源电压，电压表V2测电阻R2两端电压；因为电压表V1、V2示数之比为5：3，即U：U2=5：3，则U2：U0′=3：2，根据串联分压原理可知：R2：R0=U2：U0′=3：2，∴R2=R0；∴R1：R2=2R0：R0=4：3．故选C．二．填空题（共2小题）8．（2013•哈尔滨）如图电源电压恒定，闭合S0．当S闭合、甲乙两表为电压表时，两表示数之比U甲：U乙=7：5；当S断开、甲乙两表为电流表时，两表示数之比I甲：I乙=2：7，此时R1、R2消耗的功率之比P1：P2=5：2．【考点】欧姆定律的变形公式；电功率的计算．【专题】欧姆定律；电能和电功率．【分析】由电路图可知，闭合S0、S，甲乙两表为电压表时，两电阻串联，电压表甲测电源电压，电压表乙测电阻R2电压，由串联电路特点及欧姆定律求出两电阻阻值之比；由电路图可知，闭合S0、S断开且两电表为电流表时，两电阻并联，电流表甲测通过R2的电流，电流表乙测干路电流，由欧姆定律及并联电路特点求出两电流表示数之比，由P=UI 求出电阻消耗的功率之比．【解答】解：闭合S0、S，两电阻串联，甲乙两表为电压表时，U甲：U乙=7：5，令U甲=7U，U乙=5U，则U1=U甲﹣U乙=2U，U2=U乙=5U，有I=，则====，闭合S0、断开S，两电阻并联，两电表为电流表时，===，I1=I2，由于甲电流表测量R2的电流，乙电流表测量干路电路，则I甲=I2，I乙=I1+I2=I2，==；两电阻消耗的电功率之比：===；故答案为：2：7；5：2．9．（2014•北京）如图所示的电路中，电源两端的电压不变，定值电阻R的阻值为R0．闭合开关S，当滑动变阻器接入电路中的电阻值为10Ω时，电压表的示数为U0．断开开关S，把电阻R换成阻值为3R0的另一定值电阻，闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为U0，则此时滑动变阻器接入电路中的电阻值为30Ω．【考点】欧姆定律的应用．【专题】欧姆定律．【分析】由电路图可知，两电阻串联，电压表测R两端的电压，根据串联电路的电流特点列出等式即可求得此时滑动变阻器接入电路中的电阻值．【解答】解：设电源电压为U，此时滑动变阻器接入电路中的电阻值为R，由“当滑动变阻器接入电路中的电阻值为10Ω时，电压表的示数为U0．”根据串联电路电流处处相等可得，﹣﹣﹣﹣①，当“电阻R换成阻值为3R0的另一定值电阻，闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为U0，”则=﹣﹣﹣﹣②，由①②解得R=30Ω．故答案为：30．【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是根据电压表的示数和电源的电压不变建立方程进行解答．10．（2014•湖北）如图甲所示的电路中，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持恒定不变．改变滑片P的位置，两电压表的示数与电流表的示数对应关系的图象分别表示在图乙所示的坐标系中．则：（1）当滑片移至a端时，对应的是图乙中的B点；（2）当滑片移至b端时，电路中的电流为1A；（3）R1的阻值为多少？（4）电源的电压为多少？【考点】欧姆定律的应用．【专题】应用题；电路和欧姆定律．【分析】（1）由电路图可知，当滑片移至a端时，滑动变阻器接入电路中的电阻为0，电路中的总电阻最小，根据欧姆定律可知电路中的电流最大，据此进行判断；（2）当滑片移至b端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，由图象可知此时电路中的电流；（3）根据串联电路的分压特点可知，当滑片移至b端时，R1两端的电压最小，据此判断R1的I﹣U图象，并读出对应的电压和电流，根据欧姆定律求出R1的阻值；（4）根据电阻的串联和欧姆定律分别表示出滑片位于a端、b端电源的电压，联立等式即可求出电源的电压．【解答】解：（1）由电路图可知，当滑片移至a端时，滑动变阻器接入电路中的电阻为0，电路中的总电阻最小，由I=可知，电路中的电流最大，由图象可知，对应的是图乙中的B点；（2）当滑片移至b端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，由图象可知电路中的电流为1A；（3）因串联电路中电阻越大分得的电压越大，所以，当滑片移至b端时，R1两端的电压最小，图象中AB是R1的I﹣U图象，此时U1=1V，电路中的电流I=1A，则R1===1Ω；（4）由图象可知，滑片位于a端时，V2的示数为3V，电路中的电流I′=3A，滑片位于b端时，V2′的示数为9V，电路中的电流I=1A，因串联电路中的总电压等于各分电压之和，且电源的电压不变，所以，U=U V2+I′R3=U V2′+IR3，即3V+3A×R3=9V+1A×R3，解得：R3=3Ω，电源的电压U=U V2+I′R3=3V+3A×3Ω=12V．答：（1）B；（2）1；（3）R1的阻值为1Ω；（4）电源的电压为12V．【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是判断出滑片位于两端时对应的电表示数之间的关系，对学生的读图能力要求较高．三．解答题（共4小题）11．（2015•成都）在自然灾害中输电线路容易出现故障，科技小组的同学通过实验探究来体验判断故障类型和位置的方法．他们用AB、CD两根长为L的长直电阻丝模拟输电线，在电阻丝的左右两侧可以安装检测电路，电阻丝单位长度的阻值为r．如图1所示，在左侧安装检测电路，其中R0为保护电阻，右侧用导线连接．线路无故障时，电压表V1示数为U，电流表示数为I．（1）若检测电路中电流表示数为0，电压表V1示数为U，表明输电线故障为断路．（2）若检测电路中电流表示数大于I，电压表V1示数为U，表明输电线可能出现短路或形成间隙电阻．如图2所示，小组在AB、CD之间某处连接一根导线模拟输电线短路，或在另一处连接未知电阻R x模拟输电线之间形成间隙电阻，在右侧连接电压表V2．若输电线短路，则电压表V2示数为0V；若输电线之间形成间隙电阻，则电压表V2示数小于U．（3）在图2中，若输电线的故障是短路，电流表的示数为I1，电压表V1的示数为U，则故障处与A端的距离为（用r、I1、U、R0表示）．【考点】欧姆定律的应用．【专题】欧姆定律．【分析】（1）电压表有示数说明两接线柱与电源之间是通路，电流表无示数说明电源板并联部分断路；（2）若输电线短路，电压表V2被短路示数为0；若输电线之间形成间隙电阻，电路为R0、R x与R x左侧电阻丝串联，电压表测R x两端的电压，根据串联电路的分压特点可知电压表V2示数与电压表V1示数之间的关系；（3）若输电线的故障是短路，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出电阻丝的阻值，再根据电阻丝单位长度的阻值为r求出电阻丝的长度，然后除以2即为故障处与A端的距离．【解答】解：（1）电流表示数为0，电压表V1示数为U，说明电压表并联部分断路，即输电线断路；（2）若输电线短路，电压表V2被短路，示数为0；若输电线之间形成间隙电阻，电路为R0、R x与R x左侧电阻丝串联，电压表测R x两端的电压，由串联电路的分压特点可知，电压表V2示数小于电压表V1的示数U；（3）若输电线的故障是短路，由I=可得，电路中的总电阻：R=，因串联电路中总电阻等于各分电阻之和，所以，电阻丝的阻值：R线=R﹣R0=﹣R0=，因电阻丝单位长度的阻值为r，所以，电阻丝的长度：L线===，则故障处与A端的距离：L==．故答案为：（1）断路；（2）为0V；小于U；（3）．【点评】本题考查了电路故障的判断和串联电路的特点以及欧姆定律的应用，要注意电阻丝的长度是故障处与A端距离的2倍．12．（2013•镇江）如图所示，电源电压为6V，R为“30Ω，0.25A”滑动变阻器，R1为“10Ω，0.4A”电阻，电压表量程为0﹣3V．图中虚线框内接一只“20Ω，0.3A”电阻R2（未画出）．已知：①闭合S1和S2，断开S3时，调节R，使其接入电路的阻值为10Ω，此时电路消耗的电功率为1.2W；②断开S1，闭合S2、S3，调节R，使其接入电路的阻值为6Ω，此时电压表的示数为1.0V．（1）在情形①中，求电路的总阻值；（2）请在答题卷的图中画出虚线框内的电路；（3）当闭合所有开关时，为保证电路安全，求滑动变阻器接入电路的阻值范围．【考点】欧姆定律的应用；串联电路的电流规律；串联电路的电压规律；电阻的串联；电功率的计算．【专题】计算题；作图题；压轴题；电路和欧姆定律；电能和电功率．【分析】（1）知道电源的电压和情形①中电路消耗的总功率，根据P=求出电路的总阻值；。
物理(欧姆定律提高练习题)压轴题训练及详细答案
一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．3．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。
闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是0~24ΩB．电流表示数的变化范围是0.1A~0.5AC．电压表示数的变化范围是1V~3VD．灯泡的最小功率是0.54W【答案】D【解析】【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI=可知灯的额定电流是LLL1.5W0.5A3VPIU===额额额还可知道灯泡的电阻是LLL3V6Ω0.5AURI===额额因为电压表的量程是0到3V，所以当灯泡两端的电压是3V，电路中的电流最大，大小是max L0.5AI I==额由此可计算得电路中的最小总电阻是minmax9V18Ω0.5AURI===总那么滑动变阻器接入电路的最小阻值是Lmin min-18Ω-6Ω12ΩR R R===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是Lmax6Ω24Ω30ΩR R R=+=+=总电路中的最小电流是minmax9V0.3A30ΩUIR===总所以电流表示数的变化范围是0.3A~0.5A；也可知道灯泡两端的电压最小值是Lmin min L0.3A6Ω 1.8VU I R==⨯=所以电压表示数的变化范围是1.8V~3V；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L0.3A6Ω0.54WP I R==⨯=故选D。
物理欧姆定律专题练习(及答案)含解析精选全文
可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。
物理——欧姆定律的综合压轴题专题复习含详细答案
一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．3．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。
闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
中考物理欧姆定律问题提高练习题压轴题训练及答案解析
一、初中物理欧姆定律问题1．如图所示，MN 间电压恒定，1R 为定值电阻，滑动变阻器2R 的最大阻值为20欧．当滑动变阻器滑片P 处于a 端时，电流表示数为0.25安；当滑片P 处于ab 中点时，电流表示数为0.40安，则MN 间的电压是A ．6伏B ．5伏C ．4伏D ．3伏【答案】D【解析】【详解】 R 1与滑动变阻器R 2并联，设MN 间的电压为U ，根据并联电路的电流关系， 则210.25UU A R R +=……………….① 120.412U U A R R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。
故D 正确为答案．2．小华连接了如图甲所示的电路，电流表的量程为0～3A ，两滑动变阻器的最大阻值相等，闭合开关S 、S 1，将变阻器R 2滑片置于最下端，将变阻器R 1滑片从最下端向最上端移动；闭合开关S 、S 2，将变阻器R 2滑片由最下端逐渐向上移动至最上端。
两种情况电流表示数与电压表示数变化情况如图乙，下列说法正确的是（ ）A ．电源电压为6VB ．定值电阻R 0的阻值为10ΩC ．电路中消耗的最大功率为3. 6WD ．同时闭合三开关，将变阻器R 2滑片置于最上端，滑动变阻器R 1的取值范围为2. 5Ω~20Ω【答案】ABD【解析】【分析】【详解】A ．闭合开关S 、S 1，1R 与2R 串联，电流表测电路中的电流，电压表测1R 两端的电压，将变阻器R 2滑片置于最下端，则是将2R 的最大阻值连入了电路，将变阻器R 1滑片从最下端向最上端移动，1R 连入电路的电阻变小，则电路的总电阻变小，电源电压不变，电路中电流变大，根据I =U R可知2R 两端电压变大，则电压表示数变小，由图乙电压随电流增大而减小的图像知，1R 阻值最大时，分压最大为3V ，因两滑动变阻器的最大阻值相等，所以电源电压为U 电源=3V+3V=6V由图像可知1R 阻值为0时，此时电路中的电流最大为0.3A ，两滑动变阻器的最大阻值相等，1R 与2R 的最大阻值为1R 大=6V 0.30A=20Ω 故A 正确； B ．闭合开关S 、S 2，0R 与2R 串联，电流表测电路中的电流，电压表测0R 两端的电压，将变阻器R 2滑片由最下端逐渐向上移动至最上端，2R 连入电路的电阻变小，则电路的总电阻变小，电源电压不变，电路中电流变大，根据I =U R可知0R 两端电压变大，即电压表示数变小，由图乙电压随电流增大而增大的图像知，2R 阻值为0时，电路中电流最大为0.6A ，0R 两端电压最大为电源电压6V ，所以0R 的阻值为0R =U I 大=6V 0.6A=10Ω 故B 正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初中物理欧姆定律问题1．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I—1R图像，如图乙，由图可知（）A．定值电阻两端电压控制为2V不变B．当电流为0.2A时，电阻R为0.1ΩC．当滑片向右移时，电压表数变大D．当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1:2【答案】A【解析】【分析】由题意可知，本题考查了“通过导体的电流与电阻的关系”，可以运用欧姆定律和串联电路的特点进行分析判断。
【详解】AB．由I—1R图象可得，当导体中电流为0.2A时，其对应的电阻为10Ω，该实验利用控制变量法，需控制定值电阻两端电压不变0.2A10Ω2VU IR==⨯=故A符合题意，B不符合题意；C．滑片右移时，R'电阻增大，由串联电路的分压原理可知，R'两端电压增大，而电源总电压保持不变，所以R两端电压减小，即电压表示数减小，故C不符合题意；D．电流分别为0.25A和0.5A时，通过R的电流之比为120.25A10.5A2II==实验中，需保持R两端电压不变，则由欧姆定律可得11221212UI R RUI RR===由上式可得1221RR故D不符合题意。
故选A。
2．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是A．B．C．D．【答案】C【解析】【分析】【详解】由电路图可知，R1与R2串联,电压表测R1两端的电压，电流表测电路中的电流。
A．因热敏电阻的阻值随温度的升高而减小，所以，当温度升高时，热敏电阻R1的阻值变小，电路中的总电阻变小，由I＝UR可知，电路中的电流变大，即电流表的示数变大；热敏电阻R1的阻值变小，由串联分压原理可知，R1两端的电压减小，即电压表的示数减小；由上述分析可知，当电流表示数I变大时，电压表的示数U减小，故A图象错误；BCD．根据串联电路的电压特点和欧姆定律可得,电压表示数U1＝U总−U2＝U总−IR2因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图象是一条倾斜的直线，且电流增大时，电压变小，故C图象正确，BD图象错误。
故选C。
【点睛】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．由题意可知温度升高时热敏电阻阻值的变化，根据欧姆定律可知电路中的电流和R2两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，进而分析可得图象。
3．如图甲是一个用电压表的示数反映温度变化的电路图，其中电源电压U=4.5 V，电压表量程为 0～3 V，R0是阻值为200 Ω的定值电阻，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示。
闭合开关 S，下列说法正确的是（）A．环境温度越高，电压表的示数越小B．电压表示数的变化范围 0~3VC．此电路允许的最高环境温度为 80℃D．环境温度越高，R1消耗的电功率越大【答案】C【解析】【分析】【详解】由电路图可知，R1与R0串联，电压表测R0两端的电压；A．由图乙可知，环境温度越高时，热敏电阻R1的阻值越小，电路中的总电阻越小，由UIR=可知，电路中的电流越大，由U IR=可知，R0两端的电压越大，即电压表的示数越大，故A错误；B．由图乙可知，R1与t的关系为一次函数，设1R kt b=+把R1=250Ω、t=20℃和R1=200Ω、t=40℃代入可得250Ω20k b=⨯+℃，200Ω40k b=⨯+℃解得k=-2.5Ω/℃，b=300Ω，即1( 2.5Ω/300R t=-⨯+℃)℃当t=0℃时，热敏电阻的阻值R1=300℃，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流1014.5V=0.009A200Ω+300ΩUIR R=+=此时电压表的示数0100.009A 200Ω 1.8V U I R ==⨯=所以，电压表示数的变化范围为1.8V ～3V ，故B 错误；C ．当电压表的示数'03V U =时，热敏电阻的阻值最小，测量的环境温度最高，因串联电路中各处的电流相等，所以，此时电路中的电流'0203V =0.015A 200ΩU I R ==因串联电路中总电压等于各分电压之和，所以，此时热敏电阻两端的电压10 4.5V-3V=1.5V U U U '=-=则此时热敏电阻的阻值112 1.5V=100Ω0.015AU R I '== 由图像可知，此电路允许的最高环境温度为80℃，故C 正确； D ．热敏电阻的阻值为R 1时，电路中的电流01UI R R =+R 1消耗的电功率()()22222111222222001100110101010101111(2244)U U U U U P I R R R R R R R R R R R R R R R R R R R R R R R ======++-++++-+当R 1=R 0=200Ω时，热敏电阻消耗的电功率最大，因环境温度升高时，热敏电阻的阻值从300Ω减小到100Ω，所以，R 1消耗的电功率先增大后减小，故D 错误。
故选C 。
4．图为复杂电路的一部分，电阻R 1、R 2、R 3的阻值之比为1：2：3，通过这三个电阻的电流之比为4：1：2.则电流表A 1、A 2的示数之比为（ ）A ．1：1B ．2：1C ．3：1D ．4：1【答案】B 【解析】 【分析】 【详解】三个电阻R 1、R 2、R 3的电流之比为4：1：2，设比例中的每一份为1A ，则I 1=4A ，I 2=1A ，I 3=2A ；电阻R 1、R 2、R 3的阻值之比为1：2：3，设比例中的每一份为1Ω，则R 1=1Ω，R 2=2Ω，R 3=3Ω；根据欧姆定律U IR =可得：三个电阻两端电压分别为：U 1=4V ，U 2=2V ，U 3=6V ；又因为R 1与R 2的左端电势相等，可知只有当R 1与R 2的电流反向时，才能使R 3两端的电压等于6V ，故画出电流可能的流向，有两种情况，如图所示：因所有进入某节点的电流的总和等于所有离开这节点的电流的总和，则： 图1中113A 4A+2A=6A I I =+= 232A 2A+1A=3A I I =+=故流过A 1、A 2的示数之比为2：1； 图2中113A 4A+2A=6A I I =+= 232A 2A+1A=3A I I =+=故流过A 1、A 2的示数之比仍为2：1； 故A 、C 、D 不符合题意，B 符合题意。
故选B 。
5．如图所示，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 从最上端向下端滑动时，四个电表的示数都发生了变化，电表的示数分别用I 、U 1、U 2、U 3表示，电表示数变化量的大小分别用I ∆、1U ∆、2U ∆和3U ∆表示，电阻R 1、R 2、R 3（R 2＞R 1+R 3）消耗的电功率分别用P 1、P 2、P 3表示，下列判断不正确的是（ ）A ．1U I不变，1U I ∆∆不变B ．2U I变大，2U I ∆∆不变C ．3U I 变大，3U I∆∆变大D ．滑动变阻器的滑片向下滑动时，P 1变小，P 2先变大后变小，P 3变小 【答案】C 【解析】 【分析】 【详解】A ．从图中可以看到，电压表V 1测的是电阻R 1的电压，电流表的示数大小等于流过电阻R 1的电流大小，可知11R U I =，电阻R 1的阻值大小不变，那么1U I不变；滑片P 从最上端向下端滑动时，电路的总电阻变大，根据欧姆定律可知电路中的电流在变小，设前后的电流分别是I 、'I ，电压表V 1的示数前后分别是1U 、'1U ，可知11U IR =、''11U I R =，那么()''111--U U I I R =变换可得'1111'--U U U R I I I∆==∆ 由于电阻R 1的阻值大小不变，那么1U I ∆∆不变；综上所述，1U I不变，1U I ∆∆不变；A 正确，不合题意；B ．从图中可以看到，电压表V 2测的是变阻器R 2的电压，电流表的示数大小等于流过电阻R 2的电流大小，可知22U R I=，电阻R 2的阻值在变大，那么2UI 变大；滑片P 从最上端向下端滑动时，电路的总电阻变大，根据欧姆定律可知电路中的电流在变小，设前后的电流分别是I 、'I ，那么电阻R 1和R 3的电压之和在变小，电源电压大小不变，变阻器R 2的电压在变大，那么前后的电压大小'22U U <，这个电压变化量'22-U U 大小等于电阻R 1和R 3的电压之和变化量，即''131322--U U U U =这个电流变化量I ∆也等于电阻R 1和R 3的电流变化量，可知道''1313222''----U U U U U I I I I I∆==∆ 根据U IR =可知()1313U I R R =+()''1313U I R R =+两式相减可得()()''131313--U U I I R R =+变换可得'131313'--U U R R I I+=由上述可知'1313213'--U U U R R I I I∆+==∆ 由于电阻R 1和R 3的阻值大小不变，那么2U I ∆∆的大小不变；综上所述，2UI 变大，2U I∆∆的大小不变；B 正确，不合题意；C ．从图中可以看到，电压表V 3测的是电阻R 1和R 2的电压之和，电流表的示数大小等于流过电阻R 1和R 2的电流大小，可知312U R R I+=，因为电阻R 1和R 2的阻值之和在变大，那么3U I在变大；由上述可知，电路中的电流在变小，电阻R 3的电压在变小，电阻R 1和R 2的电压之和在变大，前后的电压大小'33U U <，这个电压变化量'33-U U 大小等于电阻R 3的电压变化量，即33''33R R --U U U U = 这个电流变化量I ∆也等于电阻R 3的电流变化量，可知道33''R R 333''----U U U U U I I I I I∆==∆ 根据U IR =可知3R 3U IR =3''R 3U I R = 两式相减可得()33''R R 3--U U I I R = 变换可得33'R R3'--U U R I I=由上述可知33'R R33'--U U U R I I I∆==∆ 由于电阻R 3的阻值大小不变，那么3U I∆∆的大小不变；综上所述，3U I 变大，3U I ∆∆不变，C 错误，符合题意；D ．由上述可知，电流在变小，根据2P I R =可知，电阻R 1和R 3的电功率在变小，即P 1、P 3在变小；而变阻器的功率()22222221231322U U P I R R R R R R R R R ⎛⎫=== ⎪++++⎝⎭让电阻R1和R 3串联的电阻是R 13，那么上式可转化为()()2222213213213222-4U U P R R R R R R R R ==++由上式可知，当213R R =时，分母部分最小，电功率P 2最大，所以当滑动变阻器的滑片向下滑动，当213R R =时，功率最大，电功率P 2先变大后变小；D 正确，不合题意。
