陶瓷材料的强度和断裂 陶瓷的结合键和晶体结构决定了陶瓷材料具有很高的抗压
强度，但抗拉强度和剪切强度却很低。
若设裂纹的长度为C，应力集中系数可根据Griffith公式得到：
c 2 C
r
式中，σ为垂直作用于此裂纹的平均应力；r为裂纹尖端处的曲
率半径；C为裂纹长度。由于裂纹尖端处的曲率半径很小。
5.1.5 其他医用金属材料
ppt课件
105
ppt课件
106
ppt课件
107
ppt课件
108
ppt课件
109
ppt课件
110
ppt课件
111
ppt课件
112
ppt课件
113
ppt课件
114
ppt课件
115
ppt课件
116
第五章 生物医用材料
5.2 医用陶瓷材料
ppt课件
117
图4-2 萤石的点阵结构
ppt课件
图4-3 刚玉的点阵结构
126
1.2 陶瓷的物理性能
• 陶瓷材料的机械性能
陶瓷材料的弹性变形 陶瓷材料的拉伸模量一般比金属的大得多，常相差数倍。
这主要是由于陶瓷材料由离子键和共价键组成有关。陶瓷材 料的弹性模量还与构成陶瓷材料的种类、分布比例、气孔率 和加工工艺等因素密切相关，尤其是陶瓷的工艺过程对陶瓷 材料的弹性模量有着很重要的影响。
等），考察材料的生物相容性。
ppt课件
5
耐腐蚀性能要求
金属材料的主要缺点是腐蚀问题。
长期浸泡在含有有机酸、碱金属或碱土金属离 子（Na+、K+、Ca2+）、Cl-离子等构成的恒温 （37℃）电解质的环境中，加之蛋白质、酶和 细胞的作用，其环境非常复杂，会对金属材料 产生腐蚀，腐蚀的产物可能是离子、氧化物、 氯化物等。
生物陶瓷
料。
作为生物陶瓷材料性能
生物陶瓷除用于测量、诊断、治疗外，主要是用 作生物硬组织的代用材料。可应用在骨科、整形 外科、口腔外科、心血管外科、眼科、耳鼻喉科 及普通外科等各个方面。由于它主要用于特殊修 复功能或用于人工器官，因而要求生物陶瓷必须 具备一系列优良性能：
①对人体无害(无毒性、无组织刺激、无致癌作用、 无血栓形成等)； （生物学条件）
（2）显微结构
氧化铝瓷显微结构由取向各异的氧化铝晶粒通过晶界集 合而成。
晶粒是多晶体中无一定几何外形的小单晶，是陶瓷多晶 材料中晶相存在形式和组成单元。
每一种晶体按自己结晶习性，长成有规则的几何多面 体。晶体的形态随晶体生长时物理化学条件和外界环境的 不同而变化。
在较好的环境下自由生长，晶体就能按自己的结晶习性 发育成自形晶体。当生长环境较差或生长时受到抑制，就 会形成半自形晶和他形晶。
作为生物陶瓷材料应具பைடு நூலகம்如下功能
代替人体内有病的或损伤的部分； 作为人体先天性缺损部分的代用品； 有助于人体内组织的恢复。
生物陶瓷材料按用途分类
①人工骨或人造关节； ②运动系统的人工脏器(如心脏瓣膜)材料； ③形态修复和整形外科材料； ④人造牙根和假牙； ⑤人工肝脏内的吸附材料(活性碳)； ⑥固定酶载体(多孔玻璃)； ⑦诊断仪器的温度，气体、离子传感器等材
显微结构--晶界
另外，晶界上质点排列不规则，质点分布疏密不均，因而 形成微观的晶界应力。对于单相多晶材料，由于晶粒的取 向不同，相邻晶粒在某同一方向上的热膨胀系数、弹性模 量等均不相同；对于多相多晶体，各相间更有性能上的差 异；对于固溶体，各晶粒间化学组成上的波动也会在晶界 上产生很大的晶界应力。晶粒愈大，晶界应力愈大。这种 晶界应力甚至可以使大晶粒出现穿晶断裂，这可能就是粗 晶结构的陶瓷材料机械强度较差的一个原因。
作为生物陶瓷材料性能
生物陶瓷除用于测量、诊断、治疗外，主要是用 作生物硬组织的代用材料。可应用在骨科、整形 外科、口腔外科、心血管外科、眼科、耳鼻喉科 及普通外科等各个方面。由于它主要用于特殊修 复功能或用于人工器官，因而要求生物陶瓷必须 具备一系列优良性能：
①对人体无害(无毒性、无组织刺激、无致癌作用、 无血栓形成等)； （生物学条件）
（2）显微结构
氧化铝瓷显微结构由取向各异的氧化铝晶粒通过晶界集 合而成。
晶粒是多晶体中无一定几何外形的小单晶，是陶瓷多晶 材料中晶相存在形式和组成单元。
每一种晶体按自己结晶习性，长成有规则的几何多面 体。晶体的形态随晶体生长时物理化学条件和外界环境的 不同而变化。
在较好的环境下自由生长，晶体就能按自己的结晶习性 发育成自形晶体。当生长环境较差或生长时受到抑制，就 会形成半自形晶和他形晶。
作为生物陶瓷材料应具பைடு நூலகம்如下功能
代替人体内有病的或损伤的部分； 作为人体先天性缺损部分的代用品； 有助于人体内组织的恢复。
生物陶瓷材料按用途分类
①人工骨或人造关节； ②运动系统的人工脏器(如心脏瓣膜)材料； ③形态修复和整形外科材料； ④人造牙根和假牙； ⑤人工肝脏内的吸附材料(活性碳)； ⑥固定酶载体(多孔玻璃)； ⑦诊断仪器的温度，气体、离子传感器等材
显微结构--晶界
另外，晶界上质点排列不规则，质点分布疏密不均，因而 形成微观的晶界应力。对于单相多晶材料，由于晶粒的取 向不同，相邻晶粒在某同一方向上的热膨胀系数、弹性模 量等均不相同；对于多相多晶体，各相间更有性能上的差 异；对于固溶体，各晶粒间化学组成上的波动也会在晶界 上产生很大的晶界应力。晶粒愈大，晶界应力愈大。这种 晶界应力甚至可以使大晶粒出现穿晶断裂，这可能就是粗 晶结构的陶瓷材料机械强度较差的一个原因。

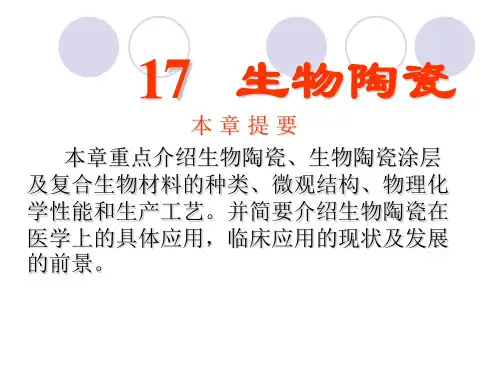

17-生物陶瓷
