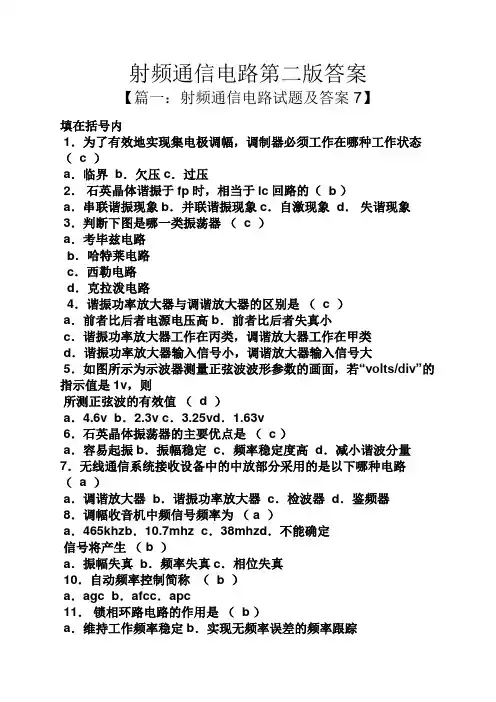

射频通信电路第二版答案【篇一：射频通信电路试题及答案7】填在括号内1．为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（ c ）a．临界 b．欠压 c．过压2．石英晶体谐振于fp时，相当于lc回路的（ b ）a．串联谐振现象b．并联谐振现象c．自激现象 d．失谐现象3．判断下图是哪一类振荡器（ c ）a．考毕兹电路b．哈特莱电路c．西勒电路d．克拉泼电路4．谐振功率放大器与调谐放大器的区别是（ c ）a．前者比后者电源电压高b．前者比后者失真小c．谐振功率放大器工作在丙类，调谐放大器工作在甲类d．谐振功率放大器输入信号小，调谐放大器输入信号大5．如图所示为示波器测量正弦波波形参数的画面，若“volts/div”的指示值是1v，则所测正弦波的有效值（ d ）a．4.6v b．2.3v c．3.25vd．1.63v6．石英晶体振荡器的主要优点是（ c ）a．容易起振b．振幅稳定 c．频率稳定度高 d．减小谐波分量7．无线通信系统接收设备中的中放部分采用的是以下哪种电路（ a ）a．调谐放大器 b．谐振功率放大器 c．检波器 d．鉴频器8．调幅收音机中频信号频率为（ a ）a．465khzb．10.7mhz c．38mhzd．不能确定信号将产生（ b ）a．振幅失真 b．频率失真c．相位失真10．自动频率控制简称（ b ）a．agc b．afcc．apc11．锁相环路电路的作用是（ b ）a．维持工作频率稳定b．实现无频率误差的频率跟踪c．使输出信号幅度保持恒定或仅在很小的范围内变化12．要观察调谐放大器的谐振曲线，需要用到以下哪个仪器（ d ） a．示波器b．频率计 c．高频信号发生器d．扫频仪于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是（ d ）二、填空题（每空1分，共13分） a．调幅 b．检波c．混频d．鉴频1．反馈式振荡器的振荡平衡条件是三点式振荡器判别法则是2入信号包络线的变化。
射频课后答案
作业1下图所示的传输线电路工作在900MHz ，各段特征阻抗为：Z1=80Ω、Z2=50Ω 、Z3 =200Ω ，负载R1=R2=25Ω，L=5nH ，C=2pF ，试计算A 点和B 点处的输入阻抗（向负载方向看）和反射系数。
用smith 圆图再计算。
解：1.直接计算 由公式可知， 对于Z1支路， Zin1=1111tan 1tan 11l jZ Z l jZ Z Z L L ββ++=pi pij j pi j pij 3.0tan *)925(803.0tan *80925*80++++= 1.6126e+002 +1.3441e+002j对于Z2支路， Zin2=2222tan 2tan 22l jZ Z l jZ Z Z L L ββ++=pi j pi j 3.0tan *)6.5453i - 23.1494(503.0tan *506.5453j - 23.1494*50++= 37.2473 +32.6544j所以在B 处的输入阻抗ZinB=Zin1//Zin2=30.2634 +26.2778j Ω在A 点处的输入阻抗 ZinA=33tan 3tan 33l jZinB Z l jZ ZinB Z ββ++=pi j j pi j j 4.0tan *)26.2778 30.2634(2004.0tan *20026.2778 30.2634*200++++= 5.5440e+002 +6.4408e+002j Ω反射系数：ΓA=00Z ZinA Z ZinA +-=50002j 6.4408e 0025.5440e 50002j 6.4408e 0025.5440e ++++-+++= 0.9225 + 0.0826j ΓB=33Z ZinB Z ZinB +-=20026.2778j 30.263420026.2778j 30.2634++-+= -0.7148 + 0.1957j 2.smith 圆图计算1）对于1L Z =R1+j2πfL=25+28.27j归一化 1l z =11Z Z L =8028.27j 25+=0.3 + 0.35j Γ1=1211Z ZL Z ZL +-=80j28.272580-j28.2725+++= -0.4208 + 0.3825j |Γ1|= 0.5687所以在smith 圆图上把点1l z 绕着圆心以|Γ1|为半径顺时针旋转2βl=108°后得到点zb 1=2.05 + 1.76j ，以圆心为对称点的归一化导纳为yb 1=0.28 – 0.24j 。
通信原理各章习题集的答案
第一章 通信系统概论一 填空选择题1.数字通信系统的主要优点是 __抗干扰能力强噪声不积累 、差错可控、容易加密_、可实现综合化（便于集成）等_。
2.通信系统的主要质量指标通常用_有效性_和可靠性_衡量， FSK 系统指标具体用_传输速率（传码率、传信率）和_差错率（误码率、误信率）_衡量，FM/PM 系统具体指标用_有效传输频带 和_信噪比_衡量。
3.已知二进制数字信号在2分钟内共传送72000个码元，0、1码等概率出现，则码元速率为600B ，信息速率为600b/s ；传送1小时后，接收到的错码为216个，其误码率为10-4；若保持码元速率不变，变换为8进制传输，每个码元所含信息量为3 ，信息速率为1800b/s 。
4.通信是指消息由一地向另一地进行＿＿＿＿＿＿，主要质量指标是＿＿＿＿＿和＿＿＿＿＿,它们在数字通信系统中具体为＿＿＿＿＿和＿＿＿＿＿。
5.在码元速率相同的条件下，16进制数字调制系统的信息速率是二进制的4 倍。
6.按传输媒介，通信系统可分为有线通信系统、无线通信系统。
7.数字通信系统的有效性指标包括 ( D )A.信息传输速率B.符号传输速率C.频带利用率D.以上都包括8.在码元速率相同条件下，m 进制数字调制系统的信息速率是二进制的 log 2m 倍。
9．通信系统按其传输信号形式分可分为模拟通信系统和数字通信系统 。
10.通信系统按信道中传输的信号不同分为模拟通信系统 和 数字通信系统11.衡量通信系统主要指标是有效性和可靠性，前者主要是消息传输速率问题，而后者是指消息传输的 质量问题。
12．设有四个信息A 、B 、C 、D 分别以概率1/4、1/8、1/8、1/2传送，每个消息出现是相互独立的，其平均信息量H=__1.75b/符号__。
13.设有4个消息符号，其出现概率是21、41、81、81各消息符号出现是相对独立的，该符号集的平均信息量为 1.75b/符号 。
14.某四元制信源，各符号对应的概率分别为21、41、81、1，则该信源符号的平均信息量为 1.75b/符号 。
《通信原理》课后习题答案及每章总结(樊昌信,国防工业出版社,第五版)第一章
《通信原理》习题参考答案第一章1-1. 设英文字母E 出现的概率为0.105，x 出现的概率为0.002。
试求E 及x 的信息量。
解： )(25.3105.01)(log 2bit E I ==)(97.8002.01)(log 2bit X I == 题解：这里用的是信息量的定义公式)(1log x P I a =注：1、a 的取值：a ＝2时，信息量的单位为bita ＝e 时，信息量的单位为nita ＝10时，信息量的单位为哈特莱2、在一般的情况下，信息量都用bit 为单位，所以a ＝21-2. 某信息源的符号集由A ，B ，C ，D 和E 组成，设每一符号独立出现，其出现概率分别为1/4，1/8，1/8，3/16和5/16。
试求该信息源符号的平均信息量。
解：方法一：直接代入信源熵公式：)()()()()(E H D H C H B H A H H ++++=516165316163881881441log log log log log 22222++++=524.0453.083835.0++++= 符号）/(227.2bit =方法二：先求总的信息量I)()()()()(E I D I C I B I A I I ++++= 516316884log log log log log 22222++++= 678.1415.2332++++= )(093.12bit =所以平均信息量为：I/5＝12.093/5＝2.419 bit/符号题解：1、方法一中直接采用信源熵的形式求出，这种方法属于数理统计的方法求得平均值，得出结果的精度比较高，建议采用这种方法去计算2、方法二种采用先求总的信息量，在取平均值的方法求得，属于算术平均法求平均值，得出结果比较粗糙，精度不高，所以尽量不采取这种方法计算注：做题时请注意区分平均信息量和信息量的单位：平均信息量单位是bit/符号，表示平均每个符号所含的信息量，而信息量的单位是bit ，表示整个信息所含的信息量。
射频通信复习题含答案
一、1．检波的描述是（A）A．调幅信号的解调B．调频信号的解调C．调相信号的解调3．混频器主要用于无线通信系统的（ B ）A．发送设备B．接收设备C．发送设备、接收设备4．MC1596集成模拟乘法器可以用作（A）A．混频B．频率调制C．相位调制5．为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（ C ）A．临界B．欠压C．过压6．调幅收音机中频信号频率为（A）A．465kHz B．10.7MHz C．38MHz D．不能确定7．一同步检波器，输入信号为u S =U S cosωC tcosΩt，恢复载波u r =U r cos（ωC＋Δω）t,输出信号将产生（B）A．振幅失真B．频率失真C．相位失真8．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则双边带调幅波的表达式为（ D ）A．u DSB(t)=U C cos（ωC t＋m a sinΩt）B．u DSB(t)=U C cos（ωC t＋m a cosΩt）C．u DSB(t)=U C（1＋m a cosΩt）cosωC t D．u DSB(t)=kUΩU C cosωC tcosΩt9．功率放大电路根据静态工作点的位置可分为（ D ）等三种。
A．甲类、乙类 B．甲类、甲乙类 C．乙类、丙类 D．甲类、乙类、丙类10．谐振功率放大器的输入激励信号为正弦波时，集电极电流为（ C ）A．余弦波B．正弦波C．余弦脉冲波二、为实现电信号的有效传输，无线电通信通常要进行调制。
常用的模拟调制方式可以分为调幅、调频和调相三种。
直接调频的优点是频偏大，间接调频的优点是中心频率稳定度高。
2．锁相环路主要由鉴相器、环路滤波器和压控振荡器组成。
3．石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为串联型石英晶体振荡器和并联型石英晶体振荡器两种。
4. 丙类高频功率放大器的最佳工作状态是临界工作状态。
通信原理各章习题的答案解析
第一章 通信系统概论一 填空选择题1.数字通信系统的主要优点是 __抗干扰能力强噪声不积累 、差错可控、容易加密_、可实现综合化（便于集成）等_。
2.通信系统的主要质量指标通常用_有效性_和可靠性_衡量， FSK 系统指标具体用_传输速率（传码率、传信率）和_差错率（误码率、误信率）_衡量，FM/PM 系统具体指标用_有效传输频带 和_信噪比_衡量。
3.已知二进制数字信号在2分钟共传送72000个码元，0、1码等概率出现，则码元速率为600B ，信息速率为600b/s ；传送1小时后，接收到的错码为216个，其误码率为10-4；若保持码元速率不变，变换为8进制传输，每个码元所含信息量为3 ，信息速率为1800b/s 。
4.通信是指消息由一地向另一地进行＿＿＿＿＿＿，主要质量指标是＿＿＿＿＿和＿＿＿＿＿,它们在数字通信系统中具体为＿＿＿＿＿和＿＿＿＿＿。
5.在码元速率相同的条件下，16进制数字调制系统的信息速率是二进制的4 倍。
6.按传输媒介，通信系统可分为有线通信系统、无线通信系统。
7.数字通信系统的有效性指标包括 ( D )A.信息传输速率B.符号传输速率C.频带利用率D.以上都包括8.在码元速率相同条件下，m 进制数字调制系统的信息速率是二进制的 log 2m 倍。
9．通信系统按其传输信号形式分可分为模拟通信系统和数字通信系统 。
10.通信系统按信道中传输的信号不同分为模拟通信系统 和 数字通信系统11.衡量通信系统主要指标是有效性和可靠性，前者主要是消息传输速率问题，而后者是指消息传输的 质量问题。
12．设有四个信息A 、B 、C 、D 分别以概率1/4、1/8、1/8、1/2传送，每个消息出现是相互独立的，其平均信息量H=__1.75b/符号__。
13.设有4个消息符号，其出现概率是21、41、81、81各消息符号出现是相对独立的，该符号集的平均信息量为 1.75b/符号 。
14.某四元制信源，各符号对应的概率分别为21、41、81、1，则该信源符号的平均信息量为 1.75b/符号 。
无线通信射频(文光俊)第三章习题答案
3.18 解:归一化输入阻抗 zin 电长度为： l
Zin
Z0
j1.2 ；
w 2 f l l 2.176 Vp 0.77c
在 Smith 图上正向移动 2 l 得到 zL j3.6 或者 Z L j180 ；
in
由 in 0e
j 2 l
clear all; close all; global Z0; R=30; L=10*1e-9; C=2.5*10*1e-12; Z0=75; f=2*1e9; Vp=3*1e8; ZL=R+j*(2*pi*f*L-1/(2*pi*f*C)); beta=2*pi*f./Vp; l=0:0.0001:1; Zin=Z0*(ZL+j*Z0*tan(beta*l))./(Z0+j*ZL*tan(beta*l)); [dif_opt,i]=min(abs(real(Zin)-Z0)); lopt=l(i); fprintf('Optimal length:lopt=%f\n',lopt); beta=2*pi*f./Vp; gamma_0=(ZL-Z0)./(ZL+Z0); SWR=(1+abs(gamma_0))./(1-abs(gamma_0)); plot(1,real(Zin),'LineWidth',2.0)
在这种情况下我们使输入匹配的实部等于特性阻抗虚部可通过串联电感或电容补偿求最小线长的最好方法是使用如下程序
3.1 解:复传播常数为 k （R+jwL） ， Z0 （G+jwC） 当 R G 0 时： 假设： L
（R+jwL） ； （G+jwC）
R
= C ；得到 k RG jw LC 0.1936 +j24.3347 ； G
射频通信电路试题及答案1
一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．二极管峰值包络检波器适用于哪种调幅波的解调（C）A．单边带调幅波B．抑制载波双边带调幅波C．普通调幅波D．残留边带调幅波2．欲提高功率放大器的效率，应使放大器的工作状态为（D）A．甲类B．乙类C．甲乙类D．丙类3．为提高振荡频率的稳定度，高频正弦波振荡器一般选用（B）A．LC正弦波振荡器B．晶体振荡器C．RC正弦波振荡器4．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ为（C）A．1/3 B．1/2 C．2 D．45．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（B）A．u PM(t)=U C cos（ωC t＋m f sinΩt）B．u PM(t)=U C cos（ωC t＋m p cosΩt）C．u PM(t)=U C（1＋m p cosΩt）cosωC t D．u PM(t)=kUΩU C cosωC tcosΩt 6．某超外差接收机的中频为465kHz，当接收550kHz的信号时，还收到1480kHz 的干扰信号，此干扰为（C）A．干扰哨声B．中频干扰C．镜像干扰D．交调干扰7．某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δf m ＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（B）A．12kHz B．24kHz C．20kHz D．40kHz 8．MC1596集成模拟乘法器不可以用作（D）A．混频B．振幅调制C．调幅波的解调D．频率调制9．某单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数m a为（C）A．0.6 B．0.4 C．0.25 D．0.110．以下几种混频器电路中，输出信号频谱最纯净的是（C）A．二极管混频器B．三极管混频器C．模拟乘法器混频器11．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（D）A．过压B．弱过压C．临界D．欠压12．鉴频的描述是（B）A．调幅信号的解调B．调频信号的解调C．调相信号的解调13．利用石英晶体的电抗频率特性构成的振荡器是（B）A．f＝fs时，石英晶体呈感性，可构成串联型晶体振荡器B．f＝fs时，石英晶体呈阻性，可构成串联型晶体振荡器C．f s<f<fp时，石英晶体呈阻性，可构成串联型晶体振荡器D．f s<f<fp时，石英晶体呈感性，可构成串联型晶体振荡器14．下图所示框图能实现何种功能？（C）其中u s (t)= U s cos ωs tcos Ωt ， u L (t)= U L cos ωL tA ．振幅调制B ．调幅波的解调C ．混频D ．鉴频 15．二极管峰值包络检波器，原电路正常工作。
