脚手架工程基础知识
2024/1/28
7
脚手架的构造与组成
横杆
连接立杆的横向构 件，提供水平支撑 。
踏板
供工人站立和行走 的平台。
立杆
脚手架的垂直支撑 ，承受竖向荷载。
2024/1/28
斜杆
增加脚手架稳定性 的斜向支撑。
防护设施
包括安全网、防护 栏杆等，确保施工 安全。
一级建造师考试建筑工程实务章节考点：脚手架搭设安全隐患防范

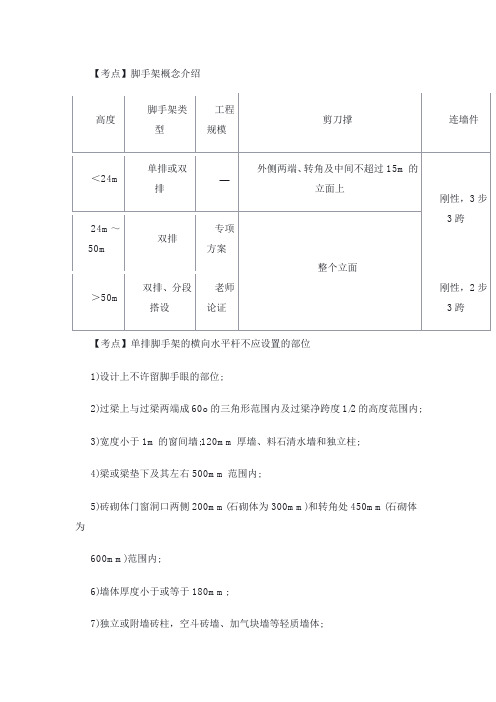

【考点】脚手架概念介绍【考点】单排脚手架的横向水平杆不应设置的部位1)设计上不许留脚手眼的部位;2)过梁上与过梁两端成60o的三角形范围内及过梁净跨度1/2的高度范围内;3)宽度小于1m的窗间墙;120mm厚墙、料石清水墙和独立柱;4)梁或梁垫下及其左右500mm范围内;5)砖砌体门窗洞口两侧200mm(石砌体为300mm)和转角处450mm(石砌体为600mm)范围内;6)墙体厚度小于或等于180mm;7)独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体;8)砌筑砂浆强度等级小于或等于M2.5的砖墙。
3.脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。
【考点】纵向水平杆要求①纵向水平杆应设置在立杆内侧，其长度不应小于3跨。
②纵向水平杆接长应采用对接扣件连接或搭接。
③两根相邻纵向水平杆的接头不应设置在同步或同跨内;④不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;⑤搭接长度不应小于1m。
【考点】立杆要求①立杆必须用连墙件与建筑物可靠连接，连墙件布置间距要符合规定。
①立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。
③立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内每隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于500mm。
④搭接长度不应小于lm。
【考点】扫地杆要求①脚手架必须设置纵、横向扫地杆。
②纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。
③横向扫地杆宜采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
④当立杆的基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于lm。
靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
【考点】脚手架的拆除1)拆除作业必须由上而下逐层进行，严禁上下同时作业。
2)连墙件必须随脚手架逐层拆除，严禁先将连墙件整层拆除后再拆脚手架;分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。
脚手架规范搭设图例
脚手架规范搭设图例1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6―挡脚板；7―直角扣件；8―旋转扣件；9―连墙件；10―横向斜撑；11―主立杆；12―副立杆；13―抛撑；14―剪刀撑；15―垫板；16―纵向扫地杆；17―横向扫地杆；注：小横杆的设置位置在立杆和大横杆的交叉点（即节点）处，必须设置一根小横杆，以形成空间格构架整体受力。
施工层（作业层）还要在两个节点中间，现增设一根小横杆。
注：钢管脚手架步距底部高度不大于2M，其余不大于1.8M，立杆纵距不大于1.8M，横距不大于1.5M。
注：大横杆间距应小于1.2m，小横杆间距应小于1.5m，大、小横杆设于立杆里侧，大横杆设于小横杆之下。
1―立杆；2―纵向水平杆；3―横向水平杆；4―竹笆脚手板；5―其它脚手板（a）脚手板对接；（b）脚手板搭接剪刀撑布置1―上栏杆；2―外立杆；3―挡脚板；4―中栏杆屋面和楼层临边的防栏杆楼梯、楼层和阳台临边防护栏杆通道侧边防护栏杆洞口防护栏杆电梯井口防护门钢柱接柱用操作台钢梁登高设施移动式操作平台悬挑式钢平台交叉作业通道防护拆除脚手架的安全常识（1）拆架子人员一般2～3人为一组，协同作业互相关照、监督。
（2）拆架子的高处作业人员应戴安全帽，系安全带，扎裹腿，穿软底鞋方可作业。
（3）拆除脚手架，四周应设围栏或警戒标志，并设专人看管，禁止人员入内。
（4）架子拆除时要自上而下按顺序拆除，所有杆件材料均按先搭后拆、后搭先拆的原则依次进行。
拆下的材料要随拆随清理，不得随便从高处向下抛掷物料。
从架子向下送料时要上下配合，做到上呼下应，不准上下同时作业。
（5）大片架子拆除后预留的斜道，上料平台、通道等，应在大片架子拆除前进行加固，以便拆除后能确保其完整，安全可靠。
（6）在拆架过程中，不得中途换人，必须换人时，应将拆除情况交待清楚后方可离开。
（7）拆除脚手架立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣，然后托住中间，再拆两头扣，由中间操作人往下顺杆子。
建筑工程脚手架搭设标准全面图解
建筑工程脚手架搭设标准全面图解一、前言（1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。
（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。
（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。
二、基本参数要求（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。
（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。
（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。
（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。
3 钢管颜色（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。
（2）红色油漆：连墙件。
（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。
（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。
（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。
■防护栏杆示例图4 外立面形象（1）脚手架外侧防护必须使用合格的密目式安全网封闭。
图解脚手架分类及施工高清
图解脚手架分类及施工高清脚手架工程标准做法图解A1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。
A2、安全防护设备及测量作业设备齐全A3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。
A4、所以脚手架作业人员必须持证上岗。
A5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。
A6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。
A7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
A8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。
A9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。
A10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。
A11、剪刀撑斜杆的接长采用扣件进行搭接。
长度不少于1米，不小于3个扣件A12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100～150mm。
A13、搭接的脚手板必须搭在小横杆上，搭接长度不小于200mm。
拐弯处的脚手板必须交叉搭铺，，接缝的搭接长度a≥100mm,L≥200mm，每张脚手板必须四点绑扎。
A14、脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。
A15、主节点处各扣件中心点距离要求：a≤150mm。
脚手架规范图解共20页
谢谢！
