耀华实验学校2018届九年级下学期第二次月考物理试题(附答案)
九年级物理下学期第二次月考试卷(含解析) 新人教版 (3)
2015-2016学年湖北省恩施州巴东县绿葱坡中学九年级（下）第二次月考物理试卷一、选择题（每题3分，共30分）1．图中，能正确描述电阻一定时，电流随电压变化的图象是（）A． B． C． D．2．根据欧姆定律，下列说法中正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零3．某导体中的电流与它两端的电压关系如图所示，下列分析正确的是（）A．该导体的电阻随电压的增大而增大B．该导体的电阻随电流的增大而减小C．当导体两端的电压为0时，电阻为0D．当导体两端的电压为0时，电流为04．如图所示，电源电压不变，闭和开关S，当滑动变阻器滑片P向右移动时（）A．电流表A1示数变小，电压表V示数变小B．电流表A2示数变大，电压表V示数变大C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值不变5．某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（）A． B． C． D．6．如图所示电路，闭合开关S后，两灯均不发光．为检测电路故障，泽华做了以下操作：将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零．则电路故障可能是（）A．灯L1断路B．灯L2短路C．电流表断路D．灯L2断路7．如图所示，当滑片P置于中点时，小灯泡比正常发光时暗，当滑片P由中点向a端滑动时，下列说法正确的是（灯泡的电阻随温度变化）（）A．电流表示数变小，小灯泡变亮B．电压表示数变大，小灯泡变暗C．电路消耗的总功率不变D．电压表与电流表示数的比值变大8．如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω．当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移动中点时，电压表示数为2VD．当滑片移到a端时，电流表示数为0.2A9．如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是（）A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲=0.4ΩC．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A10．图中四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，其中不能够测出未知电阻R x的电路是（）A． B． C． D．二、填空题（每空1分，共11分）11．导体两端的电压为6V，通过它的电流是0.3A，则该导体的电阻是Ω；若导体两端电压变为12V，则通过它的电流为A；若将电路断开，该导体的电阻为Ω．12．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I﹣图象，如图乙所示．分析图象可知，当导体的电阻为Ω时，通过它的电流为0.2A；当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为；实验过程中，小明控制导体两端的电压为V．13．如图是灯泡L和电阻R中电流随电压变化的图象．由图象可知，电阻R的阻值为Ω．若将它们并联接在电压为2V的电源两端，电路中的总电流为A．14．如图所示，电源电压恒定，R1为20Ω，闭合开关S，断开开关S1时电流表示数为0.3A；若闭合S1电流表示数为0.5A，通过R2的电流为，则电源电压是，R2电阻阻值为．三、实验探究题（第15题7分，第16题6分，第17题6分）15．在“探究电流与电压的关系”的实验中，电源电压为3V，定值电阻为10Ω，滑动变阻器规格为“10Ω3A”．（1）请你用笔画线代替导线，将图中的实验电路连接完整（导线不能交叉）；（2）合上开关，向左移动滑动变阻器的滑片，电流表的示数将（填“变小”“变大”或“不变”）；（3）通过定值电阻电流的变化范围是；（4）实验数据记录如表，分析实验数据可得：；实验次数1234567电压U/V 1.6 1.8 2.0 2.2 2.4 2.6 2.8电流I/A0.160.180.200.220.240.260.28（5）实验中，如果用小灯泡代替定值电阻进行探究，是否可以？理由是．（6）某组同学连接好实物图后，闭合开关，发现电流表的示数几乎为零，电压表示数约为电源电压，其故障可能是．16．康康进行“测定小灯泡的电阻”的实验时，他已连接好了部分电路，如图所示．已知电源电压为3V且保持不变，小灯泡的额定电压为2.5V，请你接着完成下列步骤：（1）电路中只缺少一根导线，请你用笔画线代替导线，将图甲中电路连接完整（要求：滑片向右滑动时，电压表的示数变大）；（2）实验前，连接电路时开关S应当处于状态；实验中，移动滑动变阻器的滑片P到某一位置，电压表的示数如图乙所示，为了测量小灯泡正常发光时的电阻，应将滑片P向（填“左”或“右”）端移动；（3）当电压表的示数如图乙所示时，电流表的示数如图丙所示，则通过小灯泡的电流大小为A，此时小灯泡的电阻是Ω．（4）马虎组在实验时，连接好电路后闭合开关，小灯泡闪亮一下就熄灭．检查发现小灯泡的灯丝已烧断．分析原因是闭合开关时，滑动变阻器连入电路的电阻为（填“最大值”或“最小值”），导致电流过大而形成的．17．两个物理实验小组进行测量未知电阻的实验．（1）笫一小组采用了如图甲所示的电路测量未知电阻的阻值，某次测量中，电压表、电流表示数如图乙．电压表的读数为V，电流表的读数为A．（2）第二小组采用如图丙所示的电路测量电阻R x的阻值，其中R0阻值已知．①请用笔画线代替导线．将图丁中的实物按电路图连接．（电压表接小量程）②该小组实验步骤如下：先闭合S1、S2，读出此时电压表读数U1，再闭合S1，断开S2，读出此时电压表读数U2．则被测电阻R x的阻值表达式为R x= （用R0、U1、U2表示）．四、计算题（要有必要的文字说明，过程完整，思路清晰，满分10分）18．如图甲所示，在2015年某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测试．在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关s，由静止自由释放重物，经撞击后样品材料仍完好无损．从重物开始下落到撞击样品的这个过程中，电流表的示数I随时间t变化的图象如图乙所示，压力传感器的电阻R随压力F变化的图象如图丙所示．电源的电压=24V，定值电阻R0=10Ω．求：（1）在重物下落的过程中，压力传感器的电阻是多少？（2）在撞击过程中，样品受到的最大撞击力是多少？2015-2016学年湖北省恩施州巴东县绿葱坡中学九年级（下）第二次月考物理试卷参考答案与试题解析一、选择题（每题3分，共30分）1．图中，能正确描述电阻一定时，电流随电压变化的图象是（）A． B． C． D．【考点】欧姆定律．【分析】先确定图象中两个物理量的关系是怎样的，再看图象中所反应的这两个物理量的关系与电阻一定时，电流与电压关系是否吻合．【解答】解：电阻一定时，电流与电压成正比．A、图象反应的是电流与电压成正比，故A正确；B、图象反应的是电流随电压增大而减小，故B错误；C、图象中当导体两端电压为0时，电流不为0，故C错误；D、图象反应的电流与电压成反比，故D错误．故选A．2．根据欧姆定律，下列说法中正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零【考点】欧姆定律．【分析】（1）影响电阻大小的因素有：导体的材料、长度、横截面积和温度；与导体两端电压、通过的电流无关；（2）欧姆定律：导体中的电流与其两端的电压成正比，与其电阻成反比．据此分析解答．【解答】解：AB、影响电阻大小的因素有：导体的材料、长度、横截面积和温度；与导体两端电压、通过的电流无关，故AB错误；C、由欧姆定律可知，通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故C正确；D、电阻是导体本身的一种属性，与所加电压无关，故D错误．故选C．3．某导体中的电流与它两端的电压关系如图所示，下列分析正确的是（）A．该导体的电阻随电压的增大而增大B．该导体的电阻随电流的增大而减小C．当导体两端的电压为0时，电阻为0D．当导体两端的电压为0时，电流为0【考点】欧姆定律的应用．【分析】（1）图象横坐标表示电压，纵坐标表示电流，这是一个正比例函数图象，电流随电压的增大而增大；（2）电阻是导体本身的一种性质，与导体的材料、长度、横截面积有关，另外还有温度有关，与导体两端的电压和通过的电流大小无关．【解答】解：由图象上看出，当导体两端的电压为0时，电流为0，但是电阻不为零，因为电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系，故ABC错误，D正确．故选：D．4．如图所示，电源电压不变，闭和开关S，当滑动变阻器滑片P向右移动时（）A．电流表A1示数变小，电压表V示数变小B．电流表A2示数变大，电压表V示数变大C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值不变【考点】欧姆定律的应用．【分析】根据电路图可知，闭合开关S，滑动变阻器R2与电阻R1并联，电流表A1测量电阻R1的电流，电流表A2测量电路总电流，电压表测电源的电压；根据并联电路的电流、电压特点及欧姆定律来判断电表的示数变化及比值情况．【解答】解：由图知，滑动变阻器R2与电阻R1并联，电流表A1测量电阻R1的电流，电流表A2测量电路总电流，电压表测电源的电压；A、并联电路各支路两端的电压等于电源电压，当滑动变阻器滑片P向右移动时，其电阻变大，但电压表的示数不变；由于定值电阻的阻值和两端电压不变，所以A1的示数不变，A错误；B、滑片向右滑动，变阻器的阻值变大，这条支路的电流变小，通过定值电阻的电流不变，则通过干路中的电流变小，B错误；C、电压表与电流表A1的比值是定值电阻的阻值，其阻值不变，所以电压表与A1的示数比值不变，C正确；D、电压表的示数不变，由B分析知，A2的示数变小，所以电压表与A2的比值变大，D错误．故选C．5．某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（）A． B． C． D．【考点】串、并联电路的设计．【分析】不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，可知车尾的一盏刹车指示灯由两个开关控制；而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，说明车尾转向指示灯由两个开关分别控制；然后根据并联电路电流有多条通路，各支路互不影响分析即可．【解答】解：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，说明这两个开关都能控制指示灯，而且两开关互不影响，即两开关并联；电动自行车的前后转向灯可以单独工作，所以它们是并联的．拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，说明由两个开关而且一个开关控制一个灯泡，综上分析，只有D选项符合题意．故选D．6．如图所示电路，闭合开关S后，两灯均不发光．为检测电路故障，泽华做了以下操作：将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零．则电路故障可能是（）A．灯L1断路B．灯L2短路C．电流表断路D．灯L2断路【考点】电流表、电压表在判断电路故障中的应用．【分析】开关闭合后，两个灯泡都不发光，电流表示数为零，说明电路是开路，根据导线在不同位置的连接情况注意分析即可．【解答】解：由图可知；两灯泡串联，闭合开关S后，两灯均不发光，可能是灯L1灯L2或电流表断路．将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数；说明L1完好，电流表无断路．将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零，说明L2断路．若灯L2短路，当将这根导线两端分别接到b、c两点时，两灯均不亮，但电流表示数会很大，因此不是灯L2短路．故选D．7．如图所示，当滑片P置于中点时，小灯泡比正常发光时暗，当滑片P由中点向a端滑动时，下列说法正确的是（灯泡的电阻随温度变化）（）A．电流表示数变小，小灯泡变亮B．电压表示数变大，小灯泡变暗C．电路消耗的总功率不变D．电压表与电流表示数的比值变大【考点】欧姆定律的应用；电功率的计算．【分析】从电路图可知，灯泡与滑动变阻器串联，电压表测量灯泡两端的电压，电流表测量电路总电流，当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知电路电流的变化，进一步求出灯泡两端电压的变化．【解答】解：A、当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据公式I=可知，电路电流变大，也就是电流表示数变大，灯泡变亮，故A错误；B、变阻器接入电路的电阻变小，根据串联分压，灯泡两端电压变大，所以电压表示数变大，灯泡的实际功率变大，小灯泡变亮，故B错误；C、电源电压不变，电路中的电流变大，由公式P=UI可知，电路消耗的总功率变大，故C错误；D、小灯泡变亮，说明温度升高，此时小灯泡的电阻变大，由公式R=可知，电压表与电流表示数的比值变大，故D正确．故选D．8．如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω．当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移动中点时，电压表示数为2VD．当滑片移到a端时，电流表示数为0.2A【考点】欧姆定律的应用．【分析】由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流．（1）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据欧姆定律结合定值电阻的阻值可知两表示数之比的变化；（2）根据电阻的串联和欧姆定律求出滑片移动中点时电路中的电流，再根据欧姆定律求出电压表的示数；（3）当滑片移到a端时，电路为定值电阻的简单电路，电流表测电路中的电流，根据欧姆定律求出电流表的示数．【解答】解：由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流．（1）当开关闭合，滑片由b端向a端移动的过程中，接入电路中的电阻减小，电路中的总电阻减小，由I=可知，电路中的电流增大，由U=IR可知，电压表的示数增大，故A错误；因电压表示数与电流表示数的比值等于定值电阻的阻值，所以，电压表示数与电流表示数的比值不变，故B正确；（2）当滑片移动中点时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===0.3A，则电压表的示数：U R=IR=0.3A×10Ω=3V，故C错误；（3）当滑片移到a端时，电路为定值电阻的简单电路，电流表测电路中的电流，则电流表的示数：I′===0.6A，故D错误．故选B．9．如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是（）A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲=0.4ΩC．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A【考点】欧姆定律的应用．【分析】（1）根据欧姆定律可知，电阻一定时，通过导体的电流与导体两端的电压成正比，据此分析图象甲乙电阻的变化；（2）由图象可知，当甲两端电压为2V时对应的电流，根据欧姆定律求出R甲的阻值；（3）根据串联电路的电流特点读出图象中对应的电压，利用串联电路的电压特点求出电源的电压，进而计算出总电阻．（4）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流．【解答】解：A、由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，故A不正确；B、由图象可知，当甲两端电压为2V时，通过甲的电流为0.4A，则R甲===5Ω；故B不正确；C、甲、乙串联在电路中，当电路电流为0.2A时，通过甲、乙的电流均为0.2A，由图象可知，U甲=1V，U乙=2V，据串联电路中总电压等于各分电压之和，故此时电源的电压：U=U甲+U乙=1V+2V=3V，故总电阻是：R总===15Ω，故C正确；D、甲、乙并联在2V电源时，根据并联电路的电压特点可知两灯泡两端的电压为2V，由图象可知，I甲=0.4A，I乙=0.2A，因为并联电路中干路电流等于各支路电流之和，所以干路电流I=I甲+I乙=0.4A+0.2A=0.6A，故D错误；故选C．10．图中四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，其中不能够测出未知电阻R x的电路是（）A． B． C． D．【考点】伏安法测电阻的探究实验．【分析】串联电路的电流处处相等，并联电路各支路电压相等，用电压表和电流表，直接或间接测量电压和电流，根据R x=求出电阻．【解答】解：A、由电路图可知，无论开关闭合还是断开，电压表始终测电源的电压，即无法测出或间接得出R x两端的电压，故此电路图不能测出R x阻值，故A不正确，符合题意．B、由电路图可知，当S断开时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律可求电源的电压；当开关S闭合时R0、R x并联，电流表测干路电流，因通过R0的电流不变，根据并联电路的电流特点可求通过R x的电流，再根据并联电路的电压特点和欧姆定律即可求出R x阻值，故B正确，不符合题意；C、由电路图可知，当开关S闭合时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当开关S断开时两电阻串联，电流表测串联电路的电流，根据欧姆定律求出电路的总电阻，再根据电阻的串联求出R x阻值，故C正确，不符合题意．D、开关S都闭合时，电压表测量电源电压；开关S断开时，电压表测量R x两端的电压；根据串联电路总电压等于各分电压之和，求出定值电阻两端的电压，根据I=求出通过定值电阻的电流，根据串联电路电流处处相等，通过R x电流等于通过定值电阻电流I x=I0，根据R x=求出电阻，故D正确，不符合题意．故选A．二、填空题（每空1分，共11分）11．导体两端的电压为6V，通过它的电流是0.3A，则该导体的电阻是20 Ω；若导体两端电压变为12V，则通过它的电流为0.6 A；若将电路断开，该导体的电阻为20 Ω．【考点】欧姆定律的变形公式．【分析】（1）知道导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，只与导体的材料和长度、横截面积、温度有关，与通过的电流和两端的电压无关．【解答】解：根据I=可得，导体的电阻：R===20Ω；电阻是导体本身的一种性质，与通过的电流和两端的电压无关，若导体两端电压变为12V时，则通过它的电流I′===0.6A，该导体的电阻值仍为20Ω不变．若将电路断开，该导体的电阻还是20Ω．故答案为：20；0.6；20．12．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I﹣图象，如图乙所示．分析图象可知，当导体的电阻为10 Ω时，通过它的电流为0.2A；当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为2：1 ；实验过程中，小明控制导体两端的电压为 2 V．【考点】探究电流与电压、电阻的关系实验．【分析】（1）分析图象找出对应点的数值求出电阻；（2）根据电压一定时，导体中的电流与其电阻成反比，求出接入电路中的阻值之比；（3）利用I﹣图象，结合欧姆定律求出电压．【解答】解：（1）根据实验的数据绘出了I﹣图象，可知当电流为0.2A时，对应的=0.1，则电阻为R=10Ω；（2）因为电压一定时，导体中的电流与其电阻成反比，故当电流分别为I1=0.25A和I2=0.5A 时，接入电路的导体的电阻之比R1：R2=I2：I1=0.5A：0.25A=2：1；（3）根据I=0.2A，R=10Ω，由I=可得导体两端电压为U=IR=0.2A×10Ω=2V．故答案为：10；2：1；2．13．如图是灯泡L和电阻R中电流随电压变化的图象．由图象可知，电阻R的阻值为20 Ω．若将它们并联接在电压为2V的电源两端，电路中的总电流为0.35 A．【考点】欧姆定律的应用．【分析】（1）由U﹣I图象找出电压对应的电流，然后由欧姆定律求出电阻的阻值，然后比较两电阻阻值的大小；（2）根据电阻的并联特点求出两电阻并联时电路中的总电阻，再根据欧姆定律求出干路电流．【解答】解：（1）由图象可知，当U=2V时，对应的电流I R=0.1A，由欧姆定律得：R R===20Ω；（2）若将它们并联接在电压为2V的电源两端，由图可知：通过R的电流是0.1A，通过L 的电流是0.25A，由于并联在电路中，干路电流等于各支路的电流之和，所以干路电流是I=I R+I L=0.1A+0.25A=0.35A．故答案为：20；0.35．14．如图所示，电源电压恒定，R1为20Ω，闭合开关S，断开开关S1时电流表示数为0.3A；若闭合S1电流表示数为0.5A，通过R2的电流为0.2A ，则电源电压是6V ，R2电阻阻值为30Ω．【考点】欧姆定律的应用．【分析】闭合S，断开S1时，电路为R1的简单电路，根据欧姆定律求出电源的电压；若再闭合S1时，两电阻并联，电流表测干路电流，根据并联电路的电流特点可知电流表示数的变化即为R2支路的电流，根据并联电路的电压特点和欧姆定律求出R2的阻值【解答】解：由图示电路图可知，闭合S，断开S1时，电路为R1的简单电路，若再闭合S1时，两电阻并联，电流表测干路电流；通过电阻R2的电流：I2=I﹣I1=0.5A﹣0.3A=0.2A；由I=可知，电源电压：U=U1=I1R1=0.3A×20Ω=6V；由I=可知，电阻R2的阻值：R2===30Ω；故答案为：0.2A；6V；30Ω．三、实验探究题（第15题7分，第16题6分，第17题6分）15．在“探究电流与电压的关系”的实验中，电源电压为3V，定值电阻为10Ω，滑动变阻器规格为“10Ω3A”．（1）请你用笔画线代替导线，将图中的实验电路连接完整（导线不能交叉）；（2）合上开关，向左移动滑动变阻器的滑片，电流表的示数将变大（填“变小”“变大”或“不变”）；（3）通过定值电阻电流的变化范围是0.15A～0.3A ；（4）实验数据记录如表，分析实验数据可得：电阻一定时，导体中的电流与导体两端的电压成正比；实验次数1234567电压U/V 1.6 1.8 2.0 2.2 2.4 2.6 2.8电流I/A0.160.180.200.220.240.260.28（5）实验中，如果用小灯泡代替定值电阻进行探究，是否可以？不可以理由是由于灯泡电阻随温度的变化而变化，不是定值．（6）某组同学连接好实物图后，闭合开关，发现电流表的示数几乎为零，电压表示数约为电源电压，其故障可能是灯泡断路．【考点】探究电流与电压、电阻的关系实验．【分析】（1）根据电源电压确定电压表量程，把灯泡、电流表、开关串联接入电路，电压表并联在灯泡两端．（2）由电路图可知，电阻R与滑动变阻器串联，电流表测电路电流；当滑片向左移动时，滑动变阻器接入电路的阻值变小，电路总电阻变小，电源电压不变，由欧姆定律可以判断电流表示数变化情况．（3）由电路图可知，当滑片位于最右端时，电阻R与滑动变阻器的最大阻值串联，根据串联电路电阻的特点以及欧姆定律即可求出电路中的最小电流；当滑片位于最左端端时，电路为R的简单电路，根据欧姆定律即可求出电路中的最大电流．（4）此题中实验目的是探究电流与电压的关系，因此要用到控制变量法，把握表中数据的相同点与不同点是得出结论的入手点．（5）探究通过导体的电流与导体两端电压的关系时，要控制电阻阻值保持不变，而灯泡电阻不是定值，随温度的变化而变化，据此分析答题．。
2018九年级物理第二次调研二模及答案(2)
（2）电动车匀速行驶时F = f= 0.05G= 0.05 ×8000N = 400 N；（1分）
电 动车匀速行驶的速度： ；（2分）
（3）车速为： （2分）
12m/s=43.2km/h>40k m/h所以超速了。（1分）
21.（1）灯丝的温度从20℃升高的2020℃，灯丝吸收的热量：
A．在0﹣20s内汽车的平均速度为15m/s
B．在0﹣10s内汽车的牵引力大小恒为2000N
C．在10﹣20s内 汽车牵引力做的功为4×105J
D．在10﹣20s内汽车牵引力做功的功率为4×105W
11．如图，POS机的主要结构是将小铁环绕上线圈后制成检测头。使用时，将带有磁条的银行卡在检测头中刷一下，就会在线圈中产生变化的感应电流，POS机就能读出银行卡的信息。下列图中能反映POS机读取信息原理的是
（3）完成上述实验后，又找来了一个阻值为R0的电阻和两个开关。并借助部分现有的实验器材，设计了如图乙所示的电路，也测出了小灯泡的额定功率。请完成下列的实验步骤：
①闭合开关S1和S3，移动滑片，当电压表的示数为V时，停止移动滑片。
②只闭合开关S1和S2，读出此时电压表的示数为U；
③灯泡额定功率的表达式为P额=（用已知量和测量量表示）。
A．正常发光的小灯泡是L1 ，其额定功率为0.45W
B．当L2两端的电压为2V 时，通过它的电流为0.15A
C．正常发光的小灯泡是L2，其额定功率为0.3W
D．此时滑动变阻器两端电压为1.5V
14．（双选）如图13所示，是跳伞运动员在匀速下落过程中，下落的速度v、下落的路程s、重力做的功W和重力做功的功率P随时间t变化规律的图像，其中正确的是
21．（9分）某白炽灯的电流与电压关系如图所示，白炽灯工作时灯丝要达到很高的温度才能发出白光。已知灯丝质量为1.5g，比热容为c=0.14×103J/(kg·℃)。求：
2018届九年级下学期第一次月考(结课)物理试题(附答案)
蓟州区初中第四中学2017-2018第二学期第一次月考试卷九年级物理一、选择题（每小题3分，共30分）1．我们经常说“男低音”“女高音”，这里的“高”和“低”指的是（）A．音调B．响度C．音色D．声速2．为缓解旱情，可以在高空云层播撒干冰（固态二氧化碳），实现人工降雨．这是由于干冰在常温下会迅速变为气体．吸收热量．在这一过程中干冰发生的物态变化是（）A．熔化B．汽化C．升华D．凝华3．如图所示，一束光线斜射到平面镜上，下列对应的反射光路正确的是（）4．把干净的玻璃板吊在弹簧测力计的下面，记下测力计的读数．如图所示让玻璃板的下表面接触水面，然后稍稍用力向上拉，发现弹簧测力计读数变大．其原因是玻璃板与水的接触面之间存在（）A．摩擦阻力B．大气压力C．分子引力D．分子斥力5．夜晚某人在一盏路灯下，先走近路灯后走远，此人影子的长短变化情况是（）A.逐渐变长B.逐渐变短C.先变长，后变短D.先变短，后变长6．下列事例中不属于利用惯性的是（）A．标枪运动员掷标枪前助跑B．拍打窗帘清除它上面的浮灰C．将锤柄的一端撞击地面套紧锤头D．小型汽车的司机和前排乘客要系安全带7. 在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。
利用这一成像原理可以制成（）A．幻灯机B．照相机C．放大镜D．潜望镜8．盛夏天气炎热，小云利用冰箱制作冰块。
一段时间后，发现水全部结冰。
下列关于水结冰后相应物理量变化叙述正确的是（）A.体积变小B.质量变大C.密度变小D.比热容不变9. 拿一张硬纸片，让它从一木梳上很快地划过去，再让它慢一点从同一木梳上划过去，两次用力大小一样，则两次发出的声音（）A．音调不同 B.响度不同 C.音色不同 D.前三项都不同10．甲、乙两盆水里都有冰块，甲盆里比乙盆里冰块多些；甲盆放在阳光下，乙盆放在背阴处。
在两盆里的冰块都还未完全熔化时，那么〔〕A．甲盆水的温度比乙盆高B．乙盆水的温度比甲盆水的温度高C．两盆水的温度相同D．不用温度计测量无法比较两盆水的温度二、多项选择题（每题3分共9分）11．用如图所示的装置探究凸透镜成像规律．凸透镜的焦距是15cm．当把凸透镜固定在50cm 刻度线处，蜡烛固定在15cm刻度线处时（）A．光屏在“Ⅰ”区域内移动，才能得到清晰的像B．光屏在“Ⅱ”区域内移动，才能得到清晰的像C．在光屏上得到的是放大、倒立的像D．在光屏上得到的是缩小、倒立的像12．1m³的冰和1m³的水比较（）A.冰化成水后与1m³的水体积相差0.1m³B.水结冰后比水的质量多10kgC. 冰的体积比水大，水的质量比冰大D.冰水体积相同，水的质量比冰大13．在湖边看平静湖水中的“鱼”和“云”，看到的是（）A “鱼”是光的反射形成的虚像，“云”是光的折射形成的虚像。
2018届九年级12月月考物理试题(附答案) (1)

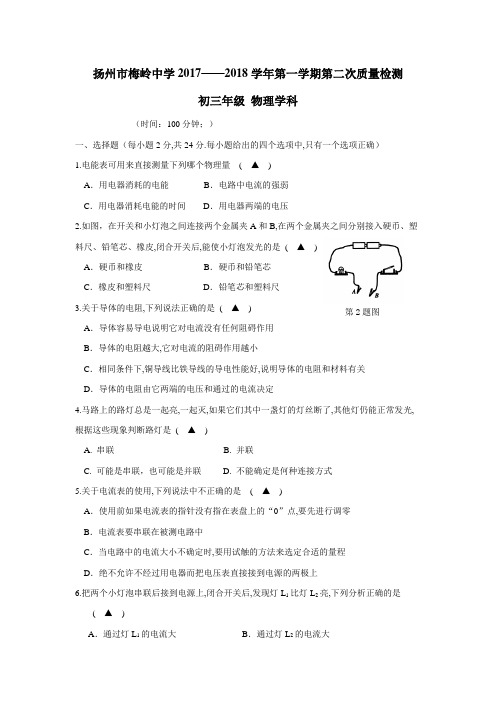

第2题图扬州市梅岭中学2017——2018学年第一学期第二次质量检测初三年级 物理学科（时间：100分钟；）一、选择题（每小题2分,共24分.每小题给出的四个选项中,只有一个选项正确） 1.电能表可用来直接测量下列哪个物理量 ( ▲ ) A ．用电器消耗的电能 B ．电路中电流的强弱 C ．用电器消耗电能的时间 D ．用电器两端的电压2.如图，在开关和小灯泡之间连接两个金属夹A 和B,在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮,闭合开关后,能使小灯泡发光的是 ( ▲ ) A ．硬币和橡皮 B ．硬币和铅笔芯 C ．橡皮和塑料尺 D ．铅笔芯和塑料尺3.关于导体的电阻,下列说法正确的是 ( ▲ ) A ．导体容易导电说明它对电流没有任何阻碍作用 B ．导体的电阻越大,它对电流的阻碍作用越小C ．相同条件下,铜导线比铁导线的导电性能好,说明导体的电阻和材料有关D ．导体的电阻由它两端的电压和通过的电流决定4.马路上的路灯总是一起亮,一起灭,如果它们其中一盏灯的灯丝断了,其他灯仍能正常发光,根据这些现象判断路灯是 ( ▲ )A. 串联B. 并联C. 可能是串联，也可能是并联D. 不能确定是何种连接方式 5.关于电流表的使用,下列说法中不正确的是 ( ▲ )A ．使用前如果电流表的指针没有指在表盘上的“0”点,要先进行调零B ．电流表要串联在被测电路中C ．当电路中的电流大小不确定时,要用试触的方法来选定合适的量程D ．绝不允许不经过用电器而把电压表直接接到电源的两极上6.把两个小灯泡串联后接到电源上,闭合开关后,发现灯L 1比灯L 2亮,下列分析正确的是 ( ▲ )A ．通过灯L 1的电流大B ．通过灯L 2的电流大C ．灯L 1和灯L2的电流一样大D ．无法确定 7.下列关于并联电路的说法中，错误的是 ( ▲ ) A. 各用电器是并列地连接起来的B. 若一个用电器的内部断路,其余的用电器也不能正常工作C. 并联电路是由干路和各支路组成的D. 相互并联的电路两端的电压相等 8.在研究物质的导电性时,采用如图所示的实验电路.用酒精灯对 着取自白炽灯的玻璃芯柱加热,灯泡L 会慢慢亮起来.对此,以下 叙述正确的是 ( ▲ ) A. 玻璃芯柱和灯泡L 是并联的 B. 电压表的示数将逐渐变大C. 通过灯泡的电流表要比通过玻璃芯柱的电流大D. 加热过程中，玻璃芯柱的电阻随温度升高而增大9.根据欧姆定律可以得到公式R=U/I ，关于这个公式,下列说法中正确的是 ( ▲ ) A ．同一导体的电阻与加在它两端的电压成正比 B ．同一导体的电阻与通过它的电流成反比 C ．导体两端电压为零时,导体的电阻也为零D ．同一导体的两端的电压增大几倍,通过它的电流也增大几倍,电压和电流的比值不变 10.如图所示,电源电压保持不变，闭合开关 S 0,滑动变阻器R 的滑片向右移动的过程中，下列说法正确的是 ( ▲ )A ．闭合开关 S,若甲、乙均为电压表,则两表示数均变小B ．断开开关 S,若甲、乙均为电流表,则两表示数均变大C ．闭合开关 S,若甲、乙均为电压表,则甲示数不变,乙示数变大D ．断开开关 S,若甲、乙均为电流表,则乙示数不变,甲示数变小第8题图第10题图第11题图第12题图11.如图所示是电阻甲和乙的U-I 图像,下列说法中正确的是( ▲ ) A ．电阻甲和乙都是阻值不变的电阻 B ．当乙两端电压为2V 时,R 乙=5ΩC ．甲、乙串联在电路中,当电路电流为0.2A 时,电源电压为4VD ．甲、乙并联在电路中,当电源电压为2V 时,电路总电流为0.3A12.某同学做电学实验时,电路如图所示.已知他所用电流表的量程为0～0.6A,电压表的量程为0～3V,电源电压为6V （保持不变）,滑动变阻器的最大阻值为50Ω,定值电阻 R 0为 10Ω.开关S 闭合后,在移动滑动变阻器的过程中,为保证电路安全,下列说法错误的是( ▲ ) A ．电流表的最大示数为0.6A B ．电压表的最小示数为1V C ．滑动变阻器的最小阻值10Ω D ．滑动变阻器的最大阻值50Ω 二、填空题（每空1分，共29分）13.某路口安装了一种“按钮式红绿灯”,当路上车辆不多时,行人通过触摸按钮,使正对车辆的红灯亮起,行人安全通过.按钮相当于电路中的 ▲ ,红灯和绿灯是 ▲ 联的.14.图甲的电路中，电源电压恒为12V,滑动变阻器的铭牌上标有“100Ω 0.5A “字样.图乙为R 1的I-U 图像,则R 1的阻值为 ▲ Ω.当电路中电流为0.2A 时,滑动变阻器R 2接入电路的阻值为 ▲ Ω.为了不损坏滑动变阻器,R 2接入电路的阻值应不小于 ▲ Ω.第14题图第15题图15.某物理科技小组设计了汽车有害尾气排放检测电路,如图甲所示,R 为气敏电阻,其阻值随有害尾气浓度β变化的曲线如图乙所示.R 0为定值电阻,电源电压恒定不变.当有害尾气浓度β增大时,气敏电阻R 的阻值将 ▲ (增大/减小/不变),电压表的示数将 ▲ (增大/减小/不变).电路中定值电阻R 0的作用是 ▲ .16.一只小灯泡的额定电压为8V ，正常发光时通过它的电流为0.4A ，现将该小灯泡接在12V 的电源上，为使其正常发光，可 ▲ (串/并)联一个 ▲ Ω的电阻。
2018届九年级下学期月考物理试题(无答案)

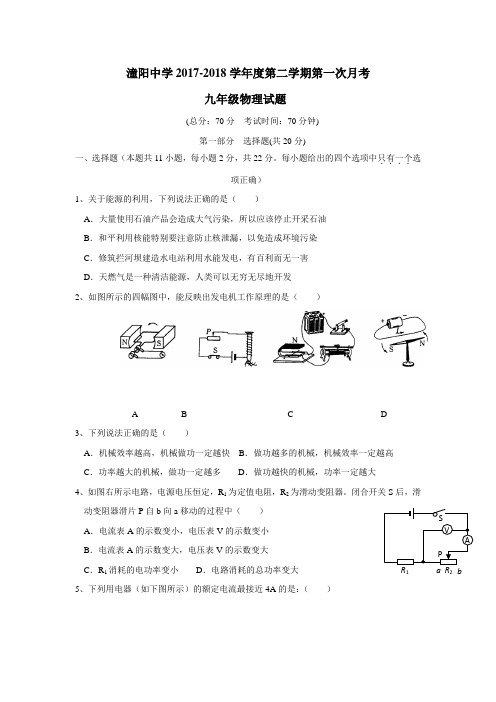

潼阳中学2017-2018学年度第二学期第一次月考九年级物理试题(总分：70分 考试时间：70分钟) 第一部分 选择题(共20分)一、选择题（本题共11小题，每小题2分，共22分。
每小题给出的四个选项中只有一个．．．．选项正确）1、关于能源的利用，下列说法正确的是（ ）A ．大量使用石油产品会造成大气污染，所以应该停止开采石油B ．和平利用核能特别要注意防止核泄漏，以免造成环境污染C ．修筑拦河坝建造水电站利用水能发电，有百利而无一害D ．天燃气是一种清洁能源，人类可以无穷无尽地开发 2、如图所示的四幅图中，能反映出发电机工作原理的是（ ）A B C D 3、下列说法正确的是（ ）A ．机械效率越高，机械做功一定越快B ．做功越多的机械，机械效率一定越高C ．功率越大的机械，做功一定越多D ．做功越快的机械，功率一定越大4、如图右所示电路，电源电压恒定，R 1为定值电阻，R 2为滑动变阻器。
闭合开关S 后，滑动变阻器滑片P 自b 向a 移动的过程中（ ） A ．电流表A 的示数变小，电压表V 的示数变小 B ．电流表A 的示数变大，电压表V 的示数变大 C ．R 1消耗的电功率变小 D ．电路消耗的总功率变大5、下列用电器（如下图所示）的额定电流最接近4A 的是：（ ）2 b16、假设导体没有电阻，当用电器通电时，下列说法正确的是（ ）A ．白炽灯仍然能发光B ．电动机仍然能转动C ．电饭锅仍然能煮饭D ．电熨斗仍然能熨衣服7、 如下图所示的四个电路中，R 为电烙铁。
为了使电烙铁在不焊接时烙铁头不致过热，但又保持一定的温度，而开关闭合时仍能加热升温，满足要求的电路是（ ）A B C D8、下图所示是课本中的几个实验．演示磁场对通电导体有力的作用的是（ ）9、如右图所示，当开关合上后，发现电压表的示数为0，若故障只有一处，对这一现象，下列猜测中肯定错误的是（ ） A ．灯L 1断路 B.灯L 2断路 C. 灯L 1短路 D.电压表接触不良10、同学们做实验的装置如图所示，闭合开关，先将导体ab 水平用力向右移动，导体cd 也随之运动起来.则在以上的实验中下列说法正确的是（ ） A ．实验装置中的甲装置把电能转化为机械能 B ．实验装置中的甲装置运用的原理是电磁感应现象C ．实验装置中的乙装置产生的现象在生活中的应用是发电机D ．若将导体ab 水平用力向左移动，导体cd 的运动方向不变AB11、两根完全相同的电热丝，串联起来接在家庭电路上烧开4kg 的一壶水需24min ，若把它们并联起来烧开同样一壶水，需要的时间为 （ ） A ．6min Ｂ．12min Ｃ．24min Ｄ．48min 第二部分 非选择题（共50分） 二、填空题（每空1分，共20分）12、 我国家庭电路中电压是 V ．家庭电路中用电器是 联的．熔断器是在电路超负荷运行或发生 (选填“短路”或“断路”)故障时起保护作用的装置13、微风吊扇通电后扇叶转动，此过程中 能转化为机械能．拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是 现象，人们利用这一原理制成了 （选填“发电机”或“电动机”）．14、某日光灯接在照明电路中正常工作时，其电流是0.13A ，若通电10min ，有 J 的电能转化成了内能和 能。
耀华中学wu

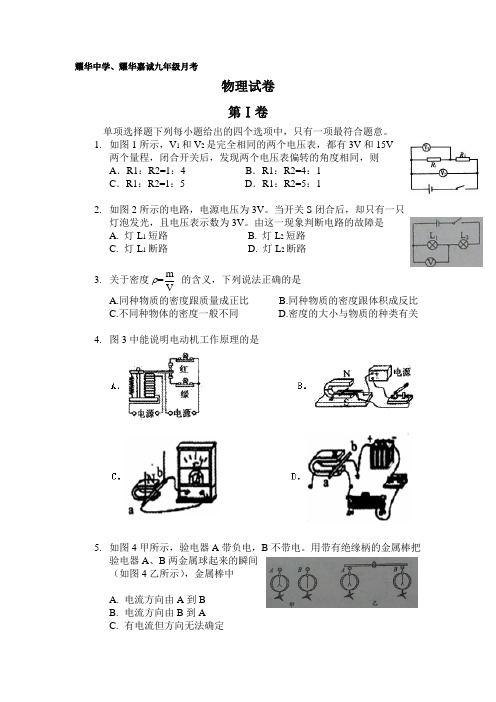

耀华中学、耀华嘉诚九年级月考物理试卷第Ⅰ卷单项选择题下列每小题给出的四个选项中，只有一项最符合题意。
1.如图1所示，V 1和V2是完全相同的两个电压表，都有3V和15V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则A．R1：R2=1：4 B．R1：R2=4：1C．R1：R2=1：5 D．R1：R2=5：12.如图2所示的电路，电源电压为3V。
当开关S闭合后，却只有一只灯泡发光，且电压表示数为3V。
由这一现象判断电路的故障是A.灯L1短路B. 灯L2短路C.灯L1断路D. 灯L2断路3.关于密度m=V的含义，下列说法正确的是A.同种物质的密度跟质量成正比B.同种物质的密度跟体积成反比C.不同种物体的密度一般不同D.密度的大小与物质的种类有关4.图3中能说明电动机工作原理的是5.如图4甲所示，验电器A带负电，B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球起来的瞬间（如图4乙所示），金属棒中A.电流方向由A到BB.电流方向由B到AC.有电流但方向无法确定D.始终无电流6.如图5所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，下图中接线情况正确的是7.图6是一种水位报警器的原理图。
当水位到达金属块A时（一般的水能导电），电路中A．绿灯亮B．红灯亮C．两灯同时亮D．亮灯都不亮8.小明观察了市场上自动测高仪后，设计了以下四个电路（其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定）．其中能实现身高越高，电压表示数越大的电路是（）9.法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了诺贝尔物理学奖．如图是研究巨磁电阻特性的原理示意图．实验发现，当闭合S1、S2后使滑片P向左滑动过程中，指示灯明显变亮，则下列说法正确的是（）A．电磁铁右端为N极B．滑片P向左滑动过程中电磁铁的磁性减弱C．巨磁电阻的阻值随磁场的增强而明显增大D．巨磁电阻的阻值随磁场的增强而明显减小10.如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光．由此可以确定（）A．L1灯头断路B．L1灯头短路C．L2灯头短路D．L2灯头断路一、不定项选择题（本大题共4小题，每小题3分，共12分）每小题给出的四个选项中有一个或几个符合题意，全部选对得3分，选对但不全的得1分，不选或选错的得分。
学校2018届九年级下学期第一次月考物理试题(附答案)
2017～2018学年度第二学期第一次质量调研测试初三年级物理试卷（考试时间：120分钟分值：70分）一、单项选择（１－５每题１分，６－１０每题２分，计15分）1．多种乐器合奏比单一乐器演奏的声音更丰富，因为不同种类的乐器各自具有独特的（）A．音调B．响度C．音色D．频率2.下列物理现象中吸热的是( ) A．冬天早晨草木上的霜B．春天早晨常见的雾C．钢水浇铸成火车轮D．衣柜中的樟脑丸变小3.下列叙述中的“影”，属于光的折射现象的是（）A．湖光倒“影”B．毕业合“影”C．立竿见“影”D．形“影”不离4. 在湖边，小丽看到了平静的湖水中金鱼游弋于蓝天白云之间，她看到的金鱼和白云（）A．都是经水折射而成的像B．分别经水面反射和水折射而成的像C．都是经水面反射而成的像D．分别经水折射和水面反射而成的像5.虚像和实像，正确的判断依据是（）A.平面镜成虚像，凸透镜成实像B.光的折射可以成实像也可以成虚像C.光的反射成实像，光的折射成虚像D.光的反射可成实像也可成虚像6.如图所示，闭合开关S，使滑动变阻器的滑片向左移动，则（）A.电流表示数变小B.电压表示数变小C.电压表示数不变D.灯泡变暗7.甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．两灯均正常发光时，乙灯消耗的电能较多B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C．两灯串联在220V的电路中，甲灯比乙灯暗D．将乙灯接入110V电路中，它的实际功率为25W8.如图所示是电学中的一个实验，以下关于该实验的说法，正确的是（）A．该实验演示电流的磁效应B．该实验演示导体在磁场中运动能产生感应电流C．该实验跟发电机的工作原理相同D．该实验过程中，电能转化为机械能9. 如图所示的机械中，不计摩擦和绳重，属于同一类杠杆的是（）①镊子②天平③定滑轮④开瓶器A. ①④B. ②③C.①③D.②④10.小明观察了市场上的测重仪后，设计了如图四个电路（R是定值电阻，R1是滑动变阻器）．可以测量人体重的电路是（）二、填空题（本题8小题，第空1分，共18分）11.遇到大风的天气，郊区路旁架设的高压线会嗡翁作响，这种声音是由于电线的＿＿＿而产生的，“震耳欲聋”是指＿＿＿；弦乐队在演奏前，演奏员都要调节自己的乐器---拧紧或放松琴弦，这样做主要是为了改变乐器的发出声音的＿＿＿。
2018届九年级9月月考物理试题(附答案) (1)
2017年秋学季九年级学业水平测试物理试题（卷）（一）说明：本试题（卷）共12页，满分150分，测试时间150分钟，物理部分80分，化学部分70分物理部分（80分）Ⅰ（客观卷）30分一、选择题（每小题只有一个正确答案，请将正确选项填入下表相应位置，每小题3分，共30分）11．对于一些物理量的估算，下列说法正确的是A、人正常行走的速度约为1.5m/sB、人体感觉舒适的气温约为37℃C、一个初中生的体重约为50ND、家里电视机正常工作电流约为5mA12．人们发现内能可以做功，并制造出各种利用内能做功的机械——热机，下面这些机械中不属于热机的是A、电动机B、柴油机C、汽油机D、蒸汽机13．对下列物理现象，判断正确的是A、实验中的两个轻质小球相互吸引，则它们一定带异种电荷B、烈日下游泳池旁的水泥地面热得烫脚，而池中的水却不怎么热，这是因为混凝土吸热多些C、踢出的足球在空中飞行，只有机械能，没有内能D、电路中电流的方向是由电源的正极出发，经用电器回到电源负极14．如图所示，在一个配有活塞的厚玻璃瓶内放一小团硝化棉，迅速下压活塞，硝化棉燃烧。
下列说法正确的是A、迅速向上抽活塞，硝化棉也能燃烧B、通过此实验可以验证热传递能改变物体的内能温度时间乙液体甲液体C、硝化棉燃烧，是因为活塞与玻璃筒壁摩擦生热使空气的温度升高D、硝化棉燃烧，是因为下压活塞的过程中．机械能转化为内能，使筒内空气的温度升高15．两个相同的容器分别装了质量相同的两种液体，用同一热源分别加热，液体温度与加热时间关系如图所示，根据图可知A、甲液体的比热容大于乙液体的比热容B、如果升高相同的温度，两种液体吸收的热量相同C、加热时间相同，甲液体吸收的热量大于乙液体吸收的热量D、加热时间相同，甲液体温度升高比乙液体温度升高得多16．下列示例中，属于内能转化为机械能的是A、水壶中的水沸腾后，壶盖被水蒸气顶起B、两手相互摩擦，手心变热C、用气筒给自行车打气，气筒会发热D、流星与空气摩擦生热、发光17．如图所示，小杜同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中A、玻璃棒和验电器都带负电荷B、玻璃棒带正电荷，验电器带负电荷C、用丝绸摩擦过的玻璃棒产生了电荷D、金属箔张开是因为同种电荷相排斥18．关于电流，下列说法正确的是A、电流是自由电子的定向移动形成的B、导体容易导电是因为其内部有大量的自由电子C、电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反D、导体两端有电压，导体中就有电流19．如图所示，下边的四个电路图中与如图实物电路对应的是A B C D20．对于如图所示的电路，下列说法中正确的是A、闭合S2，断开S1、S3时，电路是断路玻璃棒S1S2S3L1L2B 、闭合S 1、S 2、S 3时，电路是通路C 、闭合S 1、S 3，断开S 2时，电路是短路D 、闭合S 2、S 3，断开S 1时，L l 发光而L 2不发光Ⅱ（主观卷）50分二、填空题（每空1分，共10分）28．如图所示，小华从滑梯上滑下时，臀部温度升高，内能 （选填“增大”或“减小”），这是通过 （选填“做功”或“热传递”）的方式改变物体的内能。
【物理】广东省深圳市耀华实验学校2017-2018学年高二下学期第二次月考试题(word附答案解析版)
2017-2018学年第二学期第二次月考高二年级物理(实验班)试题卷一、选择题：1. 一个矩形线圈在匀强磁场中转动产生的交流电动势为e=220sin100πt （V）．关于这个交变电流，下列说法中正确的是（）A. 交变电流的频率为100HzB. 电动势的有效值为220VC. t=0时，穿过线圈的磁通量为零D. t=0时，线圈平面与中性面垂直【答案】B【解析】试题分析：本题考查了交流电的描述，根据交流电的表达式，可知知道其最大值，以及线圈转动的角速度等物理量，然后进一步求出其它物理量，如有效值、周期、频率等．解：A、线圈的转速为100πrad/s，故其频率为：f==50Hz，故A错误B由e=220sin 100πt可知该交流电的电动势最大值为220V，即311V，有效值为220V，故B正确；C、由e=220sin 100πt可知，当t=0时e=0，此时线圈处在中性面上，穿过线圈的磁通量最大，故CD错误．故选：B．2. 如图所示，在一理想变压器的副线圈两端连接了定值电阻R0和滑动变阻器R，在原线圈上加一正弦交变电压，下列说法正确的是（）A. 保持Q位置不变，将P向上滑动，变压器的输出电压变小B. 保持Q位置不变，将P向上滑动，电流表的读数变小C. 保持P位置不变，将Q向上滑动，电流表的读数变小D. 保持P位置不变，将Q向上滑动，变压器输出功率变小【答案】B【解析】试题分析：保持Q位置不变，将P向上滑动，则滑动变阻器连入电路的电阻增大，因为原副线圈的匝数一定，输入电压一定，所以输出电压不变，A错误，副线圈两端的电压一定，总电阻增大，则电流减小，根据可得原线圈中的电流减小，B正确；保持P位置不变，将Q向上滑动，副线圈中的匝数变大，则副线圈两端的电压增大，所以副线圈中的电流增大，故原线圈中的电流增大，C错误，根据公式可得变压器的输出功率增大，D错误故选B3. 下列说法中正确的是（）A. 爱因斯坦发现了光电效应现象，并提出了光子说来解释光电效应的规律B. 大量光子往往显示出光的粒子性C. 在康普顿效应中，当入射光子与晶体中的电子之间发生碰撞时，将一部分动量转移给电子，所以光子散射后波长变长D. 物质波是一种概率波，在微观物理学中可以用“轨迹”来描述粒子的运动【答案】C【解析】赫兹发现的光电效应现象，爱因斯坦运用光子说解释光电效应的规律，故A错误。
2018下九年级物理试卷及答案,推荐文档
C．水晶帘动微风起
D．满架蔷薇一院香
2．如图所示，四幅图中属于利用热传递改变物体内能的是:
A．反复弯折铁丝发热
B．钻木取火
C．在太阳照射下热水器中水温上升
D．迅速压下活塞棉花着火燃烧
3. 关于电热的利用，下列说法中错误的是: A. 电热对我们来说总是有利的
B．电脑主机上开小孔是为了散热
C．电饭锅是利用电流热效应来工作的
9. 夏天的傍晚，小明家的空气开关经常“跳闸”（空气开关自动断开），原因可能是:
A．用电器使用时间过长
B．有的灯泡灯丝断了
C．有的用电器与线路接触不良
D．因同时使用了大功率的家用电器
10. 分别标有“6V 2W”和“12V 8W”的两个灯泡，串联后接在电路中，为使其中一个
恰能正常发光，加在电路两端的电压应是:
，在相同条件下，
吸热升温较慢。
17. 一亮度可以调节的小台灯，其电路如图甲。电源电压为 24Ⅴ，灯泡 L 的额定电压为
24V，通过灯泡 L 的电流跟其两端电压的关系如图乙。当灯泡正常发光时，灯丝的电
阻为 Ω。调节滑动变阻器 R，使灯泡的实际功率为 3.6W 时，灯泡两端电压是V，
变阻器 R 此时消耗的实际功率为
下列描述中错误的是:
A．P 甲> P 乙 C．U 甲> U 乙
B．I 甲> I 乙 D．R 甲> R 乙
6．如图所示，闭合开关 S，滑动变阻器的滑片 P 向右移动时，电流表的示数将:
A．变大
B．变小
C．不变
D．无法确定
7．关于电功与电功率，下述说法正确的是:
A．电功率的大小决定于电流做功的多少
B．电功与电功率都表示了电能转化为其他形式能的多少
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2017-2018学年第二学期第二次月考九年级物理试题卷本试卷共2页，22小题，满分60分。
考试用时50分钟。
第一部分 选择题 （共24分）一、本大题共16小题，每小题给出4个选项，其中只有一个选项是符合题意的。
每小题1.5分，共24分．1．“达人秀”中用冬瓜、土豆做成吹奏乐器，吹奏出来的声音可能具有的相同特征是（ ） A ．音色 音调 B ．音色 响度 C ．音调 响度D ．音色 音调 响度2．在防范甲型H1N1流感疫情中，医务人员发挥了重要作用，他们工作时所采取的许多措施和用到的器械中，包含着许多物理知识，下列有关解释中错误的是（ ） A ．牙医借助平面镜成像的特点看清牙齿的背面 B ．夹消毒棉的镊子头部刻有花纹，是为了增大摩擦 C ．喷洒消毒液后，能闻到消毒液气味，这属于扩散现象 D ．体温计用水银做测温液体，主要是因为水银的密度很大3．如图1是太阳能汽车在平直公路上匀速行驶的情形，若不计空气对汽车的影响，则下列说法正确的是（ ）A ．汽车的重力和地面对汽车的支持力是相互作用的B ．汽车受到两对平衡力的作用C ．汽车急刹车不能立即停止，是由于速度大、惯性大D ．太阳能汽车行驶时是将太阳能直接转化成机械能 4．关于粒子和宇宙，下列说法中正确的是 （ ）A ．大风吹过尘土飞扬，说明分子处在永不停息的运动中B ．雨打荷叶，水滴是球形的，说明分子间有引力C ．毛皮与橡胶棒摩擦后能够吸引轻小物体是摩擦创造了电荷D ．自由电子的移动方向就是电流的方向5． 在如图2所示的电路中，电源电压保持不变。
闭合开关S，当滑动变阻器的滑图1片P 向右移动时，不变的是（ ） A ．电流表A 示数与电流表A 1示数的差值 B ．电压表V 示数与电流表A 示数的比值 C ．电压表V 示数与电流表A 1示数的比值 D ．电压表V 示数与电流表A 1示数的乘积6． 小明同学寒假在家看电视时，为了取暖。
便将一个电暖器拿出来。
当他将插头插入插座中时，听到“叭”的一声。
同时从插座中冒出一股黑烟，电视机和电灯也都熄灭了，这个现象会导致的结果是（ ） A ．电视机烧坏B ．电暖器烧坏C ．空气开关（或熔丝）断开D ．灯丝烧断7．近几年，深圳市的家用汽车保有量急剧攀升，导致市区道路拥堵日益加剧，以下说法不正确的是（ ）A ．发动机把燃料的化学能完全转化成了机械能和内能B ．及时清理后备箱的闲杂物品能够减少能源的无谓浪费C ．排气管的黑烟在污染环境的同时还伴随着能量的浪费D ．加油时能闻到浓浓的汽油味是因为分子在不停地运动8．如图3为核电站发电流程图．在核电站的发电过程中，能的转化顺序正确的是 （ ）A ．核能-内能-机械能-电能B ．核能-电能-机械能-内能C ．核能-机械能-内能-电能D ．核能-内能-电能-化学能9．关于光现象，下列说法中正确的只有（ ） ①光只有在真空中才能沿直线传播②人向平面镜走近时，他在镜中的像逐渐变大③城市中有些光滑的建筑表面发生镜面反射会造成光污染 ④用手机扫二维码时利用了凸透镜成像 A ．①②B ．③④C ．①②③D ．②③④10．“赏中华诗词、寻文化基因、品生活之美”的《中国诗词大会》，深受观众的青睐。
下列对古诗文中涉及的热现象解释正确的是（ ）A ．“雾凇沆砀，天与云与山与水，上下一白。
”雾凇的形成是升华现象B ．“月落乌啼霜满天，江枫渔火对愁眠。
”霜的形成是汽化现象图3图2C ．“青青园中葵，朝露待日晞。
”露的形成是汽化现象D ．“螣蛇乘雾，终为土灰。
”雾的形成是液化现象11．下列提供的信息有真有假，根据生活经验，你认为下图4中假的一项是（ ）12．2017年1月，中国自主研发出圆珠笔的“笔尖钢”，用“工匠精神”诠释了“中国创造”。
图6为同学们用按压式圆珠笔按压弹起的情景，下列分析恰当的是（ ） A ．笔杆的手握部分有粗糙的橡胶套，可以增大摩擦力 B ．笔弹起后，所有的力突然全部消失，笔将保持静止 C ．笔弹起离开桌面继续上升是因为受到惯性的作用D ．笔弹起离开桌面上升过程中内能转化为机械能13．如图6甲所示，烧杯里盛有6℃的水，小球在水中恰好悬浮。
经研究发现，水的密度随温度的变化如图6乙所示。
现在烧杯四周放上大量的冰块，在烧杯内水的温度下降到0℃的过程中，假设小球的体积始终不变，关于小球的浮沉情况判断正确的是（ ） A ．先下沉然后上浮B ．先上浮然后下沉C ．浮力变小，一直下沉D ．浮力变大，一直上浮14．邵逸同学观察到学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”的灯泡会正常发光。
以下图7是他设计的电路，其中可以起到消防应急灯作用的是（ ）ABCD15．在物理学发展的漫长历程中，科学家们研究出了许多成果，为推动社会发展作出了卓越图4图5图7A ．正常人的体温B ．两个鸡蛋的质量C ．两节新干电池的电压D ．台灯的额定功率图6的贡献。
以下关于科学家及其研究成果不正确的是（ ） A ．奥斯特：第一个发现了电与磁之间的联系B ．焦耳：最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系C ．欧姆：研究并总结出电流跟电压和电阻的关系D ．安培：研究并提出了原子核式结构模型16．如果加在某定值电阻两端的电压从4V 升高到10V ，通过该电阻的电流变化了0.2A ，下列说法中错误的是（ ）A ．该定值电阻阻值为30Ω，此过程中功率增加了2.8WB ．该定值电阻阻值为50Ω，此过程中功率增加了1.2WC ．若该电阻两端电压为9V ，则其功率为2.7WD ．若该电阻两端电压为6V ，则其1min 产生电热为72J ．第二部分 非选择题（共36分）二、作图题（本题共1小题，共4分）17．（1）如图8所示，轻质杠杆的A 点挂一重物G ，绳受的拉力为F 2，O 为杠杆的支点。
请在杠杆的端点B 处画出使杠杆保持静止的最小的力F l 的示意图，并作出F 2的力臂l 2。
（2）图9中，虚线方框内为旋钮开关S 的设计图，开关可控制台灯的通断和亮度。
请根据安全用电的原则将电路连接完整。
三、实验探究题（本题共2小题，共12分）18．（6分）我们快速骑自行车，会感到空气阻力，而且骑车速度越快，感觉空气阻力越大．由此小华同学猜想：物体所受空气阻力大小与物体运动的速度大小有关．在一个无风的周末，小华和爸爸开汽车来到郊外一段人车稀少的平直公路上．小华打开汽车天窗，将如图10所示装置固定在汽车车顶．爸爸依次以的不同速度在平直公路上各匀速行驶一段距离，小华依次将汽车不同行驶速度时的弹簧测力计的示数记录在下表中．图8图9（1）根据___________知识可知得：弹簧测力计的示数大小近似等于玩具小车及挡板受到的空气阻力．图10（2）实验装置中用小车而不是木块，并将其放在表面平滑的木板上，目的是为了减小______ 对实验结果的影响．（3）根据上述表格中的数据，某同学得出：“物体所受空气阻力与运动速度成正比”的结论，你认为他的说法是________ 的．（选填“正确”或“错误”）．（4）实验完毕后，小华又进行了新的思考：空中下落的雨滴速度越大，其所受的空气阻力越大，直到雨滴速度不再增大，受到阻力恒定．若不考虑雨滴质量的变化和风速的影响，雨滴有云层向地面下落的过程中，其运动情况是先做________ 运动，后做________ 运动．（选填“加速”、“减速”或“匀速”）（5）你认为运动物体受到的空气阻力大小除了与运动的速度有关以外，还与____________有关．19．（6分）小雷想知道小灯的亮暗程度与什么因素有关，于是找来额定电流均小于0.6A、额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图所示的电路开始探究．（1）请你用笔画线代替导线，根据图11所示的电路图，将图12所示实物图连接完整．（2） 如图连接电路后，不能立即闭合开关，因为还必须______________________________ ． （3）小雷完成上述步骤后，继续进行实验，测出灯L 1的相关物理量，记录和计算结果如右表，可知L 1的额定功率是________W ； （4）小雷注意到灯L 1的亮度变化是：第二次比第一次亮，第三次比第二次更亮．结合表中数据得出的结论是它的实际功率越________，小灯泡越亮。
（5）用L 2替换L 1重复上面的实验时，需要改变________表的量程，发现灯L 2的亮度变化规律与灯L 1相似．（6）小雷在实验结束后与同学们讨论，有同学认为“用上表中灯L 1的3次电阻的平均值代表它的电阻更准确．”这种说法错误的原因是小雷忽略了________对灯丝电阻的影响． 四、计算题（本题共2小题，共14分。
解答时请写出必要的文字说明和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位） 20．（7分）如图13所示，工人将一底面积为0.06m 2，高为2m ，密度为2.0×103kg/m 3的圆柱形实心物体从水下匀速提升1m ，不计绳与轮间摩擦，求（g 取10N/kg ） （1）物体受到的重力。
（2）当物体未露出水面时，此时物体受到的浮力．（3）当物体未露出水面时，若工人对绳的拉力为400N ，使物体匀速上升，求此装置的机械效率？图1121．（7分）如图14所示，某家用电器具有加热、保温的功能。
用电器发热电阻R 的额定电压为220V ，额定功率为605W 。
红色指示灯标有“6V 1.5W”、绿色指示灯标有“12V 3W”的字样，加热或保温时，对应的指示灯均能正常发光。
虚线框内为用电器的加热和保温装置．请根据以上信息解答下列问题：（1）加热时，温控开关S 与 ________接触，此时_______指示灯亮； （2）当用电器处于加热状态时，加热装置1min 消耗的电能。
（3）该用电器在保温状态时，保温装置的发热功率。
五、综合开放题（本题共1小题，共6分）22．晚上小吴在家中正欣赏着音箱里传出来的交响乐，忽然停电了。
他将蜡烛点亮后放在音箱前面。
过了一会儿通电了，交响乐又响起来了，小吴从挂在墙上的镜子里发现音箱前面的烛焰在摇曳。
（1）交响乐响起来时，音箱前面的烛焰在摇曳，由此可说明声音可以传递 。
晚上小吴欣赏的交响乐，对邻居家做作业的小明来说是 （乐音/噪声）。
（2）他在镜子中看见的蜡烛是 (填“实”或“虚”)像。
当蜡烛越靠近音箱时，蜡烛在镜中像的大小将 。
（填“变大”“变小”或“不变”）（3）音箱里扬声器是把电信号转换成声信号的一种装置，它主要由固定的永久磁 体、线圈和锥形纸盆构成，如图15所示。
扬声器的工作原理是： ．图14图13图15（4）通常情况下，声音是看不见、摸不着的，但我们可以通过观察烛焰摇曳这些看得到的宏观现象来认识它，这种方法叫做转换法．下面实验中使用转换法的有：。
