2016年中山市初中物理竞赛考试试题
2016年中考真题精品解析 物理(广东卷)精编word版(解析版)
一、单项选择题（本大题共7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑1、以下微观粒子按空间尺度由小到大排序正确的是（）A、原子、原子核、质子B、质子、原子核、原子C、原子核、质子、原子D、原子、质子、原子核【答案】B【解析】试题分析：原子直径的数量级大约是10-10m；原子核直径在10-15m~10-14m之间；质子的直径仅相当于氢原子直径的1/64000，1.7×10−15 m，故由小到大的是质子、原子核、原子。
故选B。
【考点定位】粒子大小关系，物质结构2、下列能源属于可再生能源的是（）A、风能B、天然气C、核能D、石油【答案】A【考点定位】能源分类3、下列光学现象与规律不相符的是（）【答案】C【解析】试题分析：钢笔错位、海市盛楼是光的折射现象，手影是光沿直线传播，倒影是光的反射，平面镜成像。
故选C。
【考点定位】光生活中的光现象4、关于声现象的说法正确的是（）A、利用超声波排除人体内的结石是利用声波传递信息B、调节小提琴琴弦的松紧程度主要目的是改变音色C、房间的窗户安装双层玻璃是在声源处减弱噪声D、声音由物体的振动产生【答案】D【考点定位】声音的产生，声音的要素，噪声的控制5、如题5图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是（）A、煤气的燃烧过程是内能转化为化学能B、煤气燃烧充分，它的热值越大C、水的温度越高，水分子运动越剧烈D、烧水的过程是通过做功的方式改变水的内能【答案】C【解析】试题分析：煤气燃烧是将化学能转化为内能；某种燃料的热值是固定不变的；烧水是通过热传递改变水的内能；温度升高，分子运动越剧烈，故ABD错误，C正确，选C。
【考点定位】能量的转化，内能的改变方式6、如题6所示是甲和乙两种物质的质量和体积关系图像，下列说法正确的是（）A、乙物质的密度比水大B、体积为50 cm2的乙物质的质量为35 gC、质量为25 g的甲物质的体积为30 cm3D、当甲和乙两物质的质量相同时，乙物质的体积较大【答案】D【考点定位】密度图像和密度的定义，密度公式7、如题7图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是（）A、向下移动B、向上移动C、静止不动D、无法确定【答案】B【解析】试题分析：由右手螺旋定则可知螺线管的磁场为上方S极，下方N极，小磁铁和螺线管相互排斥；当P右移动，电流增大，螺线管的磁场增强，故螺线管和小磁铁的作用力变大，小磁铁向上移动，故选B。
2016年历年广东省物理中考真题及答案
2016年广东省中考真题物理一、选择题(共7小题，每小题3分，满分21分)1.以下微观粒子按空间尺度由大到小排序正确的是()A.质子原子核原子B.原子原子核质子C.原子核质子原子D.原子质子原子核解析：物质由分子构成，分子由原子构成，原子由原子核和电子构成，原子核由质子和中子构成，质子和中子又由夸克构成，因此从大到小的顺序应为：原子、原子核、质子。
答案：B2.下列能源属于可再生能源的是()A.风能B.天然气C.核能D.石油解析：A、风能从自然界里源源不断的得到补充，属于可再生能源，故A符合题意；B、天然气属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故B不符合题意；C、核能不能短时期内从自然界得到补充，属于不可再生能源，故C不符合题意；D、石油属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故D不符合题意。
答案：A3.下列光学现象与规律不相符的是()A. 钢笔“错位”﹣光的折射B.手影﹣光的直线传播C.海市蜃楼﹣光的反射D.水中倒影﹣光的反射解析：A、钢笔“错位”是由于光的折射造成的，故A不符合题意；B、手影是由于光的直线传播形成的，故B不符合题意；C、海市蜃楼是光在不均匀的空气中传播时发生折射形成的，故C符合题意；D、水中倒影属于平面镜成像，是由于光的反射形成的，故D不符合题意。
答案：C4.关于声现象的说法正确的是()A.利用超声波排除人体内的结石是利用声波传递信息B.调节小提琴琴弦的松紧程度主要目的是改变音色C.房间的窗户安装双层玻璃是声源处减弱噪声D.声音由物体的振动产生解析：A、声音是有能量的，用超声波能粉碎人体内的“结石”，就是利用声波的能量，故A 错误；B、调整琴弦的松紧程度，可以改变琴弦振动的快慢，故这样可以改变音调的高低，故B 错误；C、双层真空玻璃窗中，真空不能传声，这是在传播过程中减弱噪声，故C错误；D、物体的振动产生了声音，故D正确。
答案：D5.如图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是()A.煤气的燃烧过程是内能转化为化学能B.煤气燃烧越充分，它的热值越大C.水的温度越高，水分子运动越剧烈D.烧水的过程是通过做功的方式改变水的内能解析：A、煤气在燃烧过程是化学能转化为内能，故A错误；B、燃料的热值仅与燃料的种类有关，而与燃料的燃烧程度、质量都无关，故B错误；C、分子的运动快慢与温度有关，水的温度越高，水分子运动越剧烈，故C正确；D、烧水时水从火焰中吸收热量，温度升高，是利用热传递的方式改变物体内能的，故D 错误。

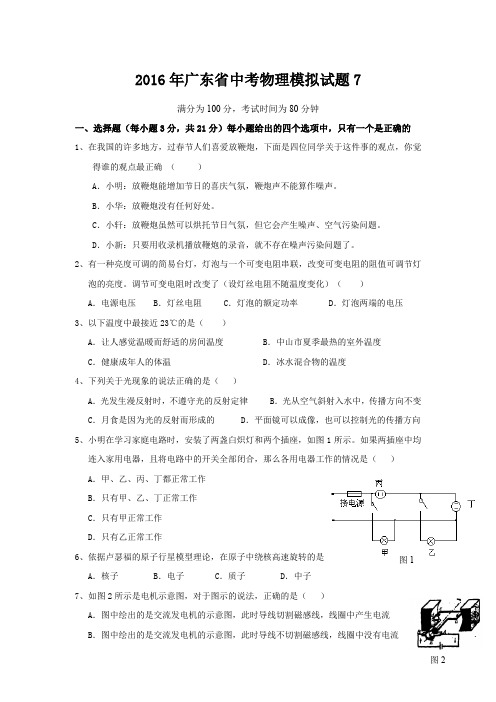

2016年广东省中考物理模拟试题7(含答案)
2016年广东省中考物理模拟试题7满分为100分，考试时间为80分钟一、选择题（每小题3分，共21分）每小题给出的四个选项中，只有一个是正确的1、在我国的许多地方，过春节人们喜爱放鞭炮，下面是四位同学关于这件事的观点，你觉得谁的观点最正确 （ ）A ．小明：放鞭炮能增加节日的喜庆气氛，鞭炮声不能算作噪声。
B ．小华：放鞭炮没有任何好处。
C ．小轩：放鞭炮虽然可以烘托节日气氛，但它会产生噪声、空气污染问题。
D ．小新：只要用收录机播放鞭炮的录音，就不存在噪声污染问题了。
2、有一种亮度可调的简易台灯，灯泡与一个可变电阻串联，改变可变电阻的阻值可调节灯泡的亮度。
调节可变电阻时改变了（设灯丝电阻不随温度变化）（ ）A ．电源电压B ．灯丝电阻C ．灯泡的额定功率D ．灯泡两端的电压3、以下温度中最接近23℃的是（ ）A ．让人感觉温暖而舒适的房间温度B ．中山市夏季最热的室外温度C ．健康成年人的体温D ．冰水混合物的温度4、下列关于光现象的说法正确的是（ ）A ．光发生漫反射时，不遵守光的反射定律B ．光从空气斜射入水中，传播方向不变C ．月食是因为光的反射而形成的D ．平面镜可以成像，也可以控制光的传播方向5、小明在学习家庭电路时，安装了两盏白炽灯和两个插座，如图1所示。
如果两插座中均连入家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是（ ）A ．甲、乙、丙、丁都正常工作B ．只有甲、乙、丁正常工作C ．只有甲正常工作D ．只有乙正常工作6、依据卢瑟福的原子行星模型理论，在原子中绕核高速旋转的是（ ）A ．核子B ．电子C ．质子D ．中子7、如图2所示是电机示意图，对于图示的说法，正确的是（ ）A ．图中绘出的是交流发电机的示意图，此时导线切割磁感线，线圈中产生电流B ．图中绘出的是交流发电机的示意图，此时导线不切割磁感线，线圈中没有电流C ．图中绘出的是直流电动机的示意图，线圈正转到平衡位置D ．图中绘出的是直流电动机的示意图，线圈受到磁场的作用力而转动二、填空题（每小题3分，共21分）8、录音机喇叭里放出悠扬的钢琴乐曲时，喇叭是模仿钢琴的_________（选填“音调”、“音色”或“响度”）。
广东省2016年中考物理真题试题(含答案)
2016年广东省初中毕业生学业考试物理一、单项选择题（本大题共7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑1、以下微观粒子按空间尺度由小到大排序正确的是（）A、原子、原子核、质子B、质子、原子核、原子C、原子核、质子、原子D、原子、质子、原子核2、下列能源属于可再生能源的是（）A、风能B、天然气C、核能D、石油3、下列光学现象与规律不相符的是（）A、钢笔“错位”B、手影C、海市蜃楼D、水中倒影-----光的折射----光的直线传播----光的反射----光的反射4、关于声现象的说法正确的是（）A、利用超声波排除人体内的结石是利用声波传递信息B、调节小提琴琴弦的松紧程度主要目的是改变音色C、房间的窗户安装双层玻璃是在声源处减弱噪声D、声音由物体的振动产生5、如题5图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是（）A、煤气的燃烧过程是内能转化为化学能B、煤气燃烧充分，它的热值越大C、水的温度越高，水分子运动越剧烈D、烧水的过程是通过做功的方式改变水的内能6、如题6所示是甲和乙两种物质的质量和体积关系图像，下列说法正确的是（）A、乙物质的密度比水大B、体积为50 cm2的乙物质的质量为35 gC、质量为25 g的甲物质的体积为30 cm3D、当甲和乙两物质的质量相同时，乙物质的体积较大7、如题7图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是（）A、向下移动B、向上移动C、静止不动D、无法确定二、填空题（本大题7小题，每空1分，共21分）8、常用的温度计是根据液体的原理制成的，如题8-1图所示的温度计的一段截图，读数是℃。
如题8-2图所示是某物质的熔化图像，由此判断该物质是（选填“晶体”或“非晶体”）。
9、请解释以下生活中的热现象，皮肤涂上酒精后觉得凉快是因为酒精时从人体吸热（填物态变化名称）；夏天吃冰棒时看见冰棒冒“白气”是冰棒周围空气中的遇冷液化形成的小水珠所致；在海拔高的地方烧开水不到100℃就已沸腾，原因是水的沸点随减小而降低。
2016广东中考物理试题及答案
2016广东中考物理试题及答案【篇一：2016年广东省中考物理试卷(含答案)】s=txt>物理一、单项选择题（本大题共7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑1、以下微观粒子按空间尺度由小到大排序正确的是（） a、原子、原子核、质子 b、质子、原子核、原子 c、原子核、质子、原子 d、原子、质子、原子核 2、下列能源属于可再生能源的是（）a、风能b、天然气c、核能d、石油 3、下列光学现象与规律不相符的是（）a、钢笔“错位”b、手影c、海市蜃楼d、水中倒影-----光的折射----光的直线传播 ----光的反射 ----光的反射 4、关于声现象的说法正确的是（）a、利用超声波排除人体内的结石是利用声波传递信息b、调节小提琴琴弦的松紧程度主要目的是改变音色 c、房间的窗户安装双层玻璃是在声源处减弱噪声 d、声音由物体的振动产生5、如题5图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是（）a、煤气的燃烧过程是内能转化为化学能b、煤气燃烧充分，它的热值越大 c、水的温度越高，水分子运动越剧烈d、烧水的过程是通过做功的方式改变水的内能6、如题6所示是甲和乙两种物质的质量和体积关系图像，下列说法正确的是（） a、乙物质的密度比水大b、体积为50 cm2的乙物质的质量为35 gc、质量为25 g的甲物质的体积为30 cm3d、当甲和乙两物质的质量相同时，乙物质的体积较大7、如题7图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片p缓慢向右移动，此时悬挂的小磁铁的运动情况是（）a、向下移动b、向上移动c、静止不动d、无法确定二、填空题（本大题7小题，每空1分，共21分） 8、常用的温度计是根据液体的如题8-1图所示的温度计的一段截图，读数是如题8-2图所示是某物质的熔化图像，由此判断该物质是（选填“晶体”或“非晶体”）。
广东省2016年中考物理试题(含答案).pdf
2016年广东省初中毕业生学业考试物理卷一、单项选择题（本大题共7小题，每小题3分，共21分1、以下微观粒子按空间尺度由小到大排序正确的是（）A、原子、原子核、质子B、质子、原子核、原子C、原子核、质子、原子D、原子、质子、原子核2、下列能源属于可再生能源的是（）A、风能B、天然气C、核能D、石油3、下列光学现象与规律不相符的是（）A、钢笔“错位”B、手影C、海市蜃楼D、水中倒影-----光的折射----光的直线传播----光的反射----光的反射4、关于声现象的说法正确的是（）A、利用超声波排除人体内的结石是利用声波传递信息B、调节小提琴琴弦的松紧程度主要目的是改变音色C、房间的窗户安装双层玻璃是在声源处减弱噪声D、声音由物体的振动产生5、如题5图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是（）A、煤气的燃烧过程是内能转化为化学能B、煤气燃烧充分，它的热值越大C、水的温度越高，水分子运动越剧烈D、烧水的过程是通过做功的方式改变水的内能6、如题6所示是甲和乙两种物质的质量和体积关系图像，下列说法正确的是（）A、乙物质的密度比水大B、体积为50 cm2的乙物质的质量为35 gC、质量为25 g的甲物质的体积为30 cm3D、当甲和乙两物质的质量相同时，乙物质的体积较大7、如题7图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是（）A、向下移动B、向上移动C、静止不动D、无法确定二、填空题（本大题7小题，每空1分，共21分）8、常用的温度计是根据液体的原理制成的，如题8-1图所示的温度计的一段截图，读数是℃。
如题8-2图所示是某物质的熔化图像，由此判断该物质是（选填“晶体”或“非晶体”）。
9、请解释以下生活中的热现象，皮肤涂上酒精后觉得凉快是因为酒精时从人体吸热（填物态变化名称）；夏天吃冰棒时看见冰棒冒“白气”是冰棒周围空气中的遇冷液化形成的小水珠所致；在海拔高的地方烧开水不到100℃就已沸腾，原因是水的沸点随减小而降低。
2016年广东省中考物理试题与答案
2016年广东省中考物理试题与答案（试卷满分100分，考试时间90分）一、单项选择题（本大题共7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑1、以下微观粒子按空间尺度由小到大排序正确的是（）A、原子、原子核、质子B、质子、原子核、原子C、原子核、质子、原子D、原子、质子、原子核2、下列能源属于可再生能源的是（）A、风能B、天然气C、核能D、石油3、下列光学现象与规律不相符的是（）A、钢笔“错位”B、手影C、海市蜃楼D、水中倒影-----光的折射 ----光的直线传播 ----光的反射 ----光的反射4、关于声现象的说法正确的是（）A、利用超声波排除人体内的结石是利用声波传递信息B、调节小提琴琴弦的松紧程度主要目的是改变音色C、房间的窗户安装双层玻璃是在声源处减弱噪声D、声音由物体的振动产生5、如题5图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是（）A、煤气的燃烧过程是内能转化为化学能B、煤气燃烧充分，它的热值越大C、水的温度越高，水分子运动越剧烈D、烧水的过程是通过做功的方式改变水的内能6、如题6所示是甲和乙两种物质的质量和体积关系图像，下列说法正确的是（）A、乙物质的密度比水大B、体积为50 cm2的乙物质的质量为35 gC、质量为25 g的甲物质的体积为30 cm3D、当甲和乙两物质的质量相同时，乙物质的体积较大7、如题7图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是（）A、向下移动B、向上移动C、静止不动D、无法确定二、填空题（本大题7小题，每空1分，共21分）8、常用的温度计是根据液体的原理制成的，如题8-1图所示的温度计的一段截图，读数是℃。
如题8-2图所示是某物质的熔化图像，由此判断该物质是（选填“晶体”或“非晶体”）。
9、请解释以下生活中的热现象，皮肤涂上酒精后觉得凉快是因为酒精时从人体吸热（填物态变化名称）；夏天吃冰棒时看见冰棒冒“白气”是冰棒周围空气中的遇冷液化形成的小水珠所致；在海拔高的地方烧开水不到100℃就已沸腾，原因是水的沸点随减小而降低。
2016年广东省中考物理试题及答案解析版
2016年广东省中考物理试卷一、选择题（共7小题，每小题3分，满分21分）1．以下微观粒子按空间尺度由大到小排序正确的是（）A．质子原子核原子B．原子原子核质子C．原子核质子原子D．原子质子原子核2．下列能源属于可再生能源的是（）A．风能B．天然气C．核能D．石油3．下列光学现象与规律不相符的是（）A．钢笔“错位”﹣光的折射B．手影﹣光的直线传播C．海市蜃楼﹣光的反射D．水中倒影﹣光的反射4．关于声现象的说法正确的是（）A．利用超声波排除人体内的结石是利用声波传递信息B．调节小提琴琴弦的松紧程度主要目的是改变音色C．房间的窗户安装双层玻璃是声源处减弱噪声D．声音由物体的振动产生5．如图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是（）A．煤气的燃烧过程是内能转化为化学能B．煤气燃烧越充分，它的热值越大C．水的温度越高，水分子运动越剧烈D．烧水的过程是通过做功的方式改变水的内能6．如图所示是甲和乙两种物质的质量和体积关系图象，下列说法正确的是（）A．乙物质的密度比水大B．体积为50cm3的乙物质的质量为35gC．质量为25g的甲物质的体积为30cm3D．当甲和乙两物质的质量相同时，乙物质的体积较大7．如图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是（）A．向下移动B．向上移动C．静止不动D．无法确定二、填空题（共7小题，每小题3分，满分21分）8．常用的温度计是根据液体的原理制成的，如图1所示是温度计的一段截面图，读数是℃，如图2所示是某物质的熔化图象，由此判断该物质是（选填“晶体”或“非晶体”）9．请解释以下生活中的热现象，皮肤涂上酒精后觉得凉快是因为酒精时从人体吸热（填物态变化名称）；夏天吃冰棒时看见冰棒冒“白气”是冰棒周围空气中的遇冷液化形成的小水珠所致，在海拔高的地方烧开水不到100℃就已沸腾，原因是水的沸点随减小而降低．10．广播电台的发射线路靠近迅速变化的交变电流向外发射电磁波，交变电流在每秒内周期性变化1次发射的电磁波频率为1Hz，若某电台节目发射频率为88.2MHz，说明发射线路中的交变电流每秒钟周期性变化为次，收音机通过电磁波来工作，手机通过电磁波来实现远距离通话（后两空选填“发射”、“接收”或“发射和接收”）11．如图所示，图A、B、C、D是四冲程汽油机的功工作示意图，图E、F是演示实验的示意图，C图是冲程，与它原理相同的是图所示的演示实验，汽油机的工作示意图中机械能转化为内能的冲程是图（后两空选填字母）12．质量为0.5kg的塑料桶装满水后总质量为10kg，小明将其从地面匀速搬到高度为1m的桌面上，在竖直向上搬水的过程中所做的总功是J，有用功是J，机械效率是．（g=10N/kg）13．如图所示，由不同物质制成的甲和乙两种实心球的体积相等，此时杠杆平衡（杠杆自重、挂盘和细线的质量忽略不计），则杠杆左右两边的力臂之比为，1个甲球和1个乙球的质量之比为，甲球和乙球的密度之比为．14．如图所示是电阻甲和乙的I﹣U图象，由图可知：电阻乙的阻值为Ω，若将电阻甲和乙并联后接在电压为6V的电源两端时，则干路的总电阻为Ω，总功率为W．三、解答题（共9小题，满分58分）15．（1）如图1所示，可以利用不同的光学元件来改变入射光线OA的传播方向，请在图中分别画出两种合适的光学元件（只要求画出光学元件大致位置的示意图，但须与光学规律相符）（2）用如图2舒适的滑轮组提升重物，用笔画线代替绳子画出最省力的绳子绕法．（3）如图3所示，物体静止在斜面上，请画出物体所受到的重力G，摩擦力f和物体对斜面的压力F的示意图．16．（1）用天平测量物体的质量时，砝码与游码的读数如图1所示，则物体的质量是g，如图2所示，物体的长度为cm．（2）某家庭电能表如图3所示，若该家庭单独让空调工作，测得1min内电能表转盘转了60转，则空调消耗的电能为kW•h，空调的电功率是W．（3）图4所示，电流表的示数是A，电压表的示数是V．17．在“探究平面镜成像特点”的实验中，如图1所示．（1）现有厚度分别为5mm和2mm的两块玻璃板，应选择mm 厚的玻璃板做实验，目的是．（2）用玻璃板代替平面镜的原因是，便于研究平面镜的成像特点．（3）若白纸上每方格长度是5cm，将点燃的蜡烛由A点移至B点，此时它与移动后在玻璃板中所成的像的距离是cm，用光屏在玻璃板后面无论如何移动，在光屏上都（选填“能”或“不能”）成像，说明平面镜所成的是像．（4）如图2甲所示是从平面镜中看到墙上的时钟的像，请在乙图上画出时钟的实际时间．18．如图1所示，图A、B、C、D、E是“探究浮力大小跟排开液体所受重力的关系”实验的五个步骤．（1）两步骤可计算处圆柱体物块浸没在水中时受到的浮力F浮= N．两步骤可得出物块排开水所受的重力G排，比较F浮与G排，可以得到浮力的大小跟物块排开水所受重力的关系．（2）如图2所示是圆柱体物块从水面缓慢浸入水中时，根据实验数据描绘出弹簧测力计事实F随物块浸入深度h变化的关系图象，分析图象可得：当物块没有浸没之前，h增大时，弹簧测力计示数（选填“变大”、“变小”或“不变”），当h=4cm时，物块所受的浮力为N，浸没后，h继续增大时，弹簧测力计示数为N，该圆柱体物块的高度是cm．19．小明骑车在某段平直的水平路面上由静止开始运动，共用时12s，小明重450N，自行车重250N，轮子与地面的总接触面积是2×10﹣3m2，图1是速度V随时间t变化的关系图象，小明在t=7s时刚好到达这段路程的中点，图2是动力F随时间t变化的关系图象．（1）请问小明骑自行车在水平地面行驶时，对地面的压强为多大？（2）在7﹣12s内，自行车所受的摩擦阻力是多少？自行车克服摩擦阻力做了多少功？此时功率是多少？（3）自行车在0﹣7s内的平均速度是多少？（保留小数点后两位）20．如图所示是某品牌电炖锅的内部简化电路图，电炖锅上有1000w和400w 两档功率，档位可自动调节，其工作过程是：按下开关，自动选择1000w档将汤煮至100℃，然后自动跳至400w档进行保温慢炖，设汤的初温为20℃，质量为3kg，汤的比热容为4.0×103J/（kg•℃）．求：（1）若电炖锅将汤从初温加热至100℃耗时20min，在此过程中汤吸收的热量是多少？电炖锅的效率是多少？（2）R的阻值是多少？1（3）电炖锅进入保温慢炖时，开关S会自动跳至“a”或“b”哪个位置？试说明理由．21．如图所示是“探究物体动能的大小与哪些因素有关”的实验装置，实验中让钢球从斜面上某个高度由静止沿斜面滚下，在底部与静止在水平面上的木块发生碰撞，木块沿水平向右运动直至停止．（1）实验中是通过观察来判断钢球的动能大小．（2）让同一钢球从斜面的不同高度由静止开始滚下，目的是探究钢球的动能大小与的关系．（3）换用质量不同的钢球从斜面的相同高度由静止开始滚下，目的是探究钢球的动能大小与的关系．（4）木块最终会停下来的主要原因是，在此过程中木块通过方式把动能转化为内能．（5）如果木块在运动过程中所受的摩擦阻力为O，木块将．22．物理课外兴趣小组利用图中所示的电路图进行一些电学实验，其中电阻R 有20Ω、15Ω、10Ω、5Ω、1Ω五个供选择，滑动变阻器的规格是“10Ω 1A”，电源电压5V保持不变．（1）用笔画线代替导线将图中电流表准确接入电路．（2）在做“探究导体的电流与电阻的关系”的实验时．①选用哪三个电阻更合适？答：②此实验对电阻两端电压的控制有什么要求？答：．③按要求接入电阻后闭合开关，发现电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是．的实验，R先选用（3）用一根导线代替电流表接入电路进行测量未知电阻Rx5Ω电阻接入电路，移动滑动变阻器的滑片使电压示数为2V，然后保持滑动代替5Ω电阻接入电路，此时电压表示数为3V，则变阻器的滑片不动，用RxR的阻值为Ω（保留小数点后两位）．x23．阅读短文，回答问题．压力传感器压力传感器种类很多，电子秤中测力装置所使用的电阻应变式压力传感器的原理如图1所示，金属梁右端为固定端，左端为自由端，金属梁的上、下表面各紧贴一块相同的应变片，应变片结构如图2所示，它主要是由基地、金属电阻丝和引线等组成，电阻丝固定在基底上，当应变片被拉长时，金属电阻丝同时被拉长，电阻丝的电阻变大，反之，当应变片把压缩时，金属电阻丝变短，电阻丝的电阻变小．当自由端受到向下的压力F时，金属梁向下弯曲，上应变片被拉长，下应变片被压缩，如果上、下金属电阻丝有大小不变的电流I通过时．上应变片引线间两端电压为U1，下应变片引线间两端电压为U2．传感器可以通过输出两个电压的差值U（U=U1﹣U2）来反映压力F的大小．请回答下列问题：（1）当应变片被拉长时，金属电阻丝的电阻或变大，原因是．（2）当金属梁没有受到压力时，由于，所以U1=U2，U=0（3）当金属梁受力向下弯曲时，U1，U2（选填“变大”、“变小”或“不变”）2016年广东省中考物理试卷参考答案与试题解析一、选择题（共7小题，每小题3分，满分21分）1．以下微观粒子按空间尺度由大到小排序正确的是（）A．质子原子核原子B．原子原子核质子C．原子核质子原子D．原子质子原子核【考点】从微观到宏观的尺度．【分析】物质由分子构成，分子由原子构成，原子由原子核和电子构成，原子核由质子和中子构成，质子和中子又由夸克构成．【解答】解：物质由分子构成，分子由原子构成，原子由原子核和电子构成，原子核由质子和中子构成，质子和中子又由夸克构成，因此从大到小的顺序应为：原子、原子核、质子．故选B．2．下列能源属于可再生能源的是（）A．风能B．天然气C．核能D．石油【考点】能源的分类．【分析】从能源是否可再利用的角度可把能源分为可再生能源和不可再生能源．人类开发利用后，在现阶段不可能再生的能源，属于不可再生能源；指在自然界中可以不断再生、连续利用的能源，属于可再生能源．【解答】解：A、风能从自然界里源源不断的得到补充，属于可再生能源，故A符合题意；B、天然气属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故B不符合题意；C、核能不能短时期内从自然界得到补充，属于不可再生能源，故C不符合题意；D、石油属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故D不符合题意．故选A．3．下列光学现象与规律不相符的是（）A．钢笔“错位”﹣光的折射B．手影﹣光的直线传播C．海市蜃楼﹣光的反射D．水中倒影﹣光的反射【考点】光的折射现象及其应用；光在均匀介质中直线传播；光的反射．【分析】要解决此题，需要掌握各种光现象．（1）知道影子的形成、日月食的形成及小孔成像都是光沿直线传播形成的．（2）了解光的折射现象：水底看起来比实际的要浅、海市蜃楼、插入水中的筷子看起来向上折．（3）平面镜成像或平静水面成像是光的反射原理．【解答】解：A、钢笔“错位”是由于光的折射造成的，故A不符合题意；B、手影是由于光的直线传播形成的，故B不符合题意；C、海市蜃楼是光在不均匀的空气中传播时发生折射形成的，故C符合题意；D、水中倒影属于平面镜成像，是由于光的反射形成的，故D不符合题意．故选C4．关于声现象的说法正确的是（）A．利用超声波排除人体内的结石是利用声波传递信息B．调节小提琴琴弦的松紧程度主要目的是改变音色C．房间的窗户安装双层玻璃是声源处减弱噪声D．声音由物体的振动产生【考点】声与能量；声音的产生；频率及音调的关系；防治噪声的途径．【分析】（1）声波可以传递信息，是指告诉我们什么，也就是传递了信息，如教师讲课，告诉我们知识；声波可以传递能量是指可以改变什么，也就是传递了能量，如超声波洁牙，使我们的牙齿上的牙垢去掉，使我们的牙齿更洁净；（2）声音的三个特征分别就是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性．就二胡来说，弦的松紧、长短、粗细都可以改变音调；（3）考查防治噪声的途径，从三方面考虑：①在声源处；②在传播过程中；③在人耳处；（4）声音是由物体的振动产生的．【解答】解：A、声音是有能量的，用超声波能粉碎人体内的“结石”，就是利用声波的能量，故A错误；B、调整琴弦的松紧程度，可以改变琴弦振动的快慢，故这样可以改变音调的高低，故B错误；C、双层真空玻璃窗中，真空不能传声，这是在传播过程中减弱噪声，故C错误；D、物体的振动产生了声音，故D正确．故选D．5．如图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是（）A．煤气的燃烧过程是内能转化为化学能B．煤气燃烧越充分，它的热值越大C．水的温度越高，水分子运动越剧烈D．烧水的过程是通过做功的方式改变水的内能【考点】燃料的热值；能量的转化和转移；热传递改变物体内能；分子的运动．【分析】（1）燃料燃烧时，化学能转化为内能；（2）热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关；（3）组成物质的分子不停地做无规则地运动，温度越高，分子运动越剧烈；（4）改变物体内能的方式有做功和热传递．【解答】解：A、煤气在燃烧过程是化学能转化为内能，故A错误；B、燃料的热值仅与燃料的种类有关，而与燃料的燃烧程度、质量都无关，故B错误；C、分子的运动快慢与温度有关，水的温度越高，水分子运动越剧烈，故C正确；D、烧水时水从火焰中吸收热量，温度升高，是利用热传递的方式改变物体内能的，故D错误．故选C．6．如图所示是甲和乙两种物质的质量和体积关系图象，下列说法正确的是（）A．乙物质的密度比水大B．体积为50cm3的乙物质的质量为35gC．质量为25g的甲物质的体积为30cm3D．当甲和乙两物质的质量相同时，乙物质的体积较大【考点】密度公式的应用．【分析】解答本题首先要明确各图象中横纵坐标表示的物理量分别是什么；其次注意认清横坐标和纵坐标上各表示的最小分格的数值大小和单位；再次是明确图象所表示的物理意义；最后对照各个选项提出的问题作出判断．【解答】解：图象的横轴表示体积，纵轴表示质量，A、由图可知，乙物质的密度ρ乙==0.8g/cm3＜ρ水，故A错误；B、由图可知，体积为50cm3的乙物质的质量为40g，故B错误；C、由图可知，质量为25g的甲物质的体积为20cm3，故C错误；D、由图可知，当甲和乙两物质的质量相同时，乙物质的体积较大．故D正确．故选D．7．如图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是（）A．向下移动B．向上移动C．静止不动D．无法确定【考点】通电螺线管的磁场；磁极间的相互作用．【分析】由电源的正负极可知电流方向，则由右手螺旋定则可知螺线管的磁极；当滑动变阻器的滑片向右移动时，可知滑动变阻器的接入电阻变化，则由欧姆定律可知电流的变化，则可知螺线管磁性强弱的变化，则由磁极间的相互作用可知磁极间的磁力的变化．【解答】解：由图可知电流由螺线管的上方流入，则由安培定则可知螺线管下端为N极，上端为S极；则螺线管与磁铁下端为同名磁极，故应相互排斥；当滑片向右移动时，滑动变阻器接入电阻变小，则由欧姆定律可知电路中电流增大，则螺线管的磁性增强，故对磁铁的作用力增强，故此时悬挂的小磁铁的向上运动，即弹簧长度应变短．故选B．二、填空题（共7小题，每小题3分，满分21分）8．常用的温度计是根据液体的热胀冷缩原理制成的，如图1所示是温度计的一段截面图，读数是﹣3 ℃，如图2所示是某物质的熔化图象，由此判断该物质是晶体（选填“晶体”或“非晶体”）【考点】液体温度计的构造与工作原理；晶体和非晶体的区别．【分析】（1）液体温度计是根据液体热胀冷缩的性质工作的；温度计的读数：首先确定零上还是零下，确定每一个大格和每一个小格各代表的示数，从小数字读向大数字；（2）从图象中辨别晶体与非晶体主要看这种物质是否有一定的熔点，即有一段时间这种物质吸热，但温度不升高，而此时就是这种物质熔化的过程．【解答】解：（1）实验室常用的温度计是液体温度计，液体温度计是根据液体热胀冷缩的规律制成的；由图知：零刻度在液柱的上方，所以是零下，每一个大格代表10℃，每一个小格代表1℃，该温度计的分度值是1℃，示数是﹣3℃；（2）读图可知，在熔化图象中物质的温度升高到48℃时，吸热但温度不再升高，说明此时物质达到了熔点，正在熔化，因此这种物质属于晶体．故答案为：热胀冷缩；﹣3；晶体．9．请解释以下生活中的热现象，皮肤涂上酒精后觉得凉快是因为酒精汽化时从人体吸热（填物态变化名称）；夏天吃冰棒时看见冰棒冒“白气”是冰棒周围空气中的液化遇冷液化形成的小水珠所致，在海拔高的地方烧开水不到100℃就已沸腾，原因是水的沸点随气压减小而降低．【考点】汽化及汽化吸热的特点；沸点及沸点与气压的关系；液化及液化现象．【分析】①物质由液态变成气态的过程叫汽化，是吸热过程，包括蒸发和沸腾两种方式；②物质由气态变成液态的过程叫液化，是放热过程；③液体的沸点与气压有关，气压越大沸点越高；大气压强随海拔高度的增加而减小．【解答】解：皮肤上擦上酒精后，酒精迅速汽化由液态变成气态，同时吸收热量，所以感觉凉快；冰棒温度很低，周围空气中温度较高的水蒸气在冰棒周围液化成为小水滴，就是我们看到的“白气”；大气压强随海拔高度的增加而减小，海拔较高的地方气压小一些；水的沸点随气压的降低而降低，所以在海拔高的地方烧开水不到100℃就已沸腾．故答案为：汽化；液化；气压．10．广播电台的发射线路靠近迅速变化的交变电流向外发射电磁波，交变电流在每秒内周期性变化1次发射的电磁波频率为1Hz，若某电台节目发射频率为88.2MHz，说明发射线路中的交变电流每秒钟周期性变化为8.82×107次，收音机通过接收电磁波来工作，手机通过接收和发射电磁波来实现远距离通话（后两空选填“发射”、“接收”或“发射和接收”）【考点】交流电；无线电广播的发射和接收；移动通信．【分析】（1）频率是指物体在1s内振动的次数；（2）广播、电视和移动通信是利用电磁波传递信息的；（3）手机既是无线电发射台，又是无线电接收台．【解答】解：交变电流在每秒内周期性变化1次发射的电磁波频率为1Hz，电台节目发射频率为88.2MHz，即8.82×107Hz，说明发射线路中的交变电流每秒钟周期性变化为8.82×107Hz；广播、电视和移动通信是利用电磁波传递信息的，即收音机通过接收电磁波来工作，手机通过接收和发射电磁波来实现远距离通话的．故答案为：8.82×107；接收；接收和发射．11．如图所示，图A、B、C、D是四冲程汽油机的功工作示意图，图E、F 是演示实验的示意图，C图是做功冲程，与它原理相同的是 F 图所示的演示实验，汽油机的工作示意图中机械能转化为内能的冲程是 B 图（后两空选填字母）【考点】内燃机的四个冲程．【分析】（1）判断汽油机的四个冲程，先看进气门和排气门的关闭情况，进气门打开的是吸气冲程，排气门打开的是排气冲程，进气门和排气门都关闭的是压缩冲程或者做功冲程；活塞上行为压缩冲程和排气冲程；活塞下行为吸气冲程和做功冲程．（2）改变物体内能的方式有热传递和做功两种．做功改变物体内能的实质是能量的转化，具体来说是内能和机械能的相互转化．对物体做功，物体的内能增加，温度升高；物体对外做功，物体的内能减少，温度降低．【解答】解：（1）A图中，进气门开启，活塞下行，气体流入汽缸，是吸气冲程；B图中，两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，此冲程将机械能转化为内能；C图中，两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，此冲程将内能转化为机械能；D图中，排气门开启，活塞上行，气体流出汽缸，是排气冲程；（2）E图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧．是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程；F图对试管中的水加热，加快水的蒸发，使试管中水的内能增大，体积膨胀，对外做功，使塞子飞出去，内能转化为塞子的机械能；汽油机的做功冲程中将内能转化为机械能，因此与做功冲程原理相同的是F 实验．故答案为：做功；F；B．12．质量为0.5kg的塑料桶装满水后总质量为10kg，小明将其从地面匀速搬到高度为1m的桌面上，在竖直向上搬水的过程中所做的总功是100 J，有用功是95 J，机械效率是95% ．（g=10N/kg）【考点】机械效率的计算；有用功和额外功．【分析】在竖直向上搬水的过程中所做的总功即为克服桶和水的重力之和所做的功，根据W=Gh=mgh求出其大小，水和桶的总质量减去桶的质量即为水的质量，有用功为克服水的重力所做的功，根据η=×100%求出机械效率．【解答】解：在竖直向上搬水的过程中所做的总功：W总=G总h=m总gh=10kg×10N/kg×1m=100J，水桶中水的质量：m水=m总﹣m桶=10kg﹣0.5kg=9.5kg，有用功：W有=G水h=m水gh=9.5kg×10N/kg×1m=95J，机械效率：η=×100%=×100%=95%．故答案为：100；95；95%．13．如图所示，由不同物质制成的甲和乙两种实心球的体积相等，此时杠杆平衡（杠杆自重、挂盘和细线的质量忽略不计），则杠杆左右两边的力臂之比为2：1 ，1个甲球和1个乙球的质量之比为3：1 ，甲球和乙球的密度之比为1：3 ．【考点】杠杆的应用；密度公式的应用．【分析】由图可知杠杆左右两边的力臂之比，根据杠杆平衡条件，利用密度的公式列出等式，再进行整理，即可得出两种球的质量和密度关系．【解答】解：设杠杆的一个小格为L，由图可知，杠杆的左边的力臂为4L，右边的力臂为2L，则杠杆左右两边的力臂之比为=2：1；根据ρ=和杠杆平衡条件可得，（2ρ甲V+ρ乙V）×4L=（ρ甲V+3ρ乙V）×2L，3ρ甲V=ρ乙V，即1个甲球和1个乙球的质量之比为：3：1；ρ甲：ρ乙=1：3．故答案为：2：1；3：1；1：3．14．如图所示是电阻甲和乙的I﹣U图象，由图可知：电阻乙的阻值为 6 Ω，若将电阻甲和乙并联后接在电压为6V的电源两端时，则干路的总电阻为3.75 Ω，总功率为9.6 W．【考点】欧姆定律的应用；电功率的计算．【分析】首先根据图象得出两电路元件在3V时的电流，然后根据欧姆定律求出电阻甲和乙的阻值；若将电阻甲和乙并联后接在电压为6V的电源两端时，根据并联电路的电阻特点求出总电阻，然后P=求出．【解答】解：（1）由图象可知，当甲、乙两个电阻的电路为3V时，通过甲的电流为0.3A，通过乙的电流为0.5A．由I=得：R甲===10Ω；R乙===6Ω；（2）若将电阻甲和乙并联后接在电压为6V的电源两端时，则总电阻R===3.75Ω；总功率P===9.6W．故答案为：6；3.75；9.6．三、解答题（共9小题，满分58分）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 1 / 10 2016年中山市初中物理竞赛考试试题
第 1 页 共 5 页 2019 年中山物理竞赛试题 一、选择题（8X3=24 分） 1、如图所示，一物体沿斜面向下匀速滑动。 关于物体的受力，以下分析正确的是（ ） A.物体只受到重力和摩擦力的作用 B.物体同时受到重力、支持力和摩擦力的作用 C.物体同时受到重力、支持力和摩擦力的作用 D.物体受到的支持力和斜面受到的压力是一对平衡力 第 1 题图 第 2 题图 2、某同学用托盘天平和量筒测量一小石块的密度．如图甲是他调节天平时出现的情形，图乙和图丙分别是测量质量和体积时的情形，下列说法正确的是（ ） A 甲图中应将平衡螺母向左调，使横梁平衡 B 乙图中测石块质量时，天平的读数是 71.2g C 由丙图量筒的示数测得石块的体积是 20cm 3 D 计算出石块的密度是 3.56X10 3 kg/ 3 3、如图所示，分别在一辆静止和向右匀速直线行驶的汽车上，一个圆柱状的轻质纸筒顺着一个倾斜的木板滚下。 关于纸筒在地面上的落点，下列说法中正确的是（ ） A 都正好在 A 点 B 都在 A 点的左侧 C 都在 A 点的右侧 D 静止汽车上，正好在 A 点；匀速运动的汽车上，在 A 点的左侧 第 3 题图 第 5 题图 第 7 题图 4、某中学 8 年级课外活动小组的同学为了体验声音在不同介质的传播速度，他们请一位同学在输送水的直铁管道（充满水）上敲击一下，使铁管发出清脆的声音，其余同学沿铁管分别在不同位置耳朵贴近铁管听声。 一位同学说自己听到两次响声。 已知声音在空气中的传播速度是 v 空 =340m/s，在水中的速度是 v 水 =1500m/s，在钢铁中的传播速度是v 铁 =5100m/s。 人耳听到回声的最短时间间隔为0.1s，该同学的位置到达敲击点的距离s可能是（ ） A 30m B 180m C 230m D 300m 5、容器内原来盛有水银，有一只小铁球浮在水银面上，如图（a）所示。 现再向容器里倒入花生油，使小铁球完全浸没在这两种液体中，如图（b）所示，则（ ） A 随着不断倒入花生油，铁球也不断上浮，最后停留在花生油表面上 B 铁球因为受到油的压力，和未倒油时相比，铁球下沉了一些，球在水银中的体积增大 C 铁球因为受到油的浮力，和未倒油时相比，铁球上升一些，球在水银中的体积减小 D 无论倒入多少油，铁球受到的浮力大小相等，所以铁球始终保持原来的位置不动 第 2 页 共 5 页 6、电炉通电后，电炉丝热得发红，而与电炉丝相连的导线却不怎么发热。 这是因为（ ） A．通过铜导线的电流小，所以它消耗的电能少 B．电炉丝和铜导线消耗的电能相同，但铜导线散热快，所以就不怎么热 C．通过铜导线的电流大，所以它消耗的电能较多 D．铜导线电阻小，所以它消耗的电能较少 7、如图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（ ） A.空气开关 B.双孔插座 C.带开关的灯泡 D.三孔插座 8、如图所示，凸透镜竖直放置，凸透镜焦距 f，现有一点光源 S 在凸---------------------------------------------------------------最新资料推荐------------------------------------------------------ 3 / 10 透镜左侧以凸透镜两倍焦距处为圆心，在经过主光轴的竖直平面内做顺时针圆周运动，直径为 D，且 f＜D＜2f，则在下列关于点光源所成的像的运动轨迹的各图中，正确的是（ ） 二、填空题（6X3=18 分） 9、科学考察队员在北极考察时，为了探究冰层下海水的成份，他们在厚薄均匀的冰层上钻一个深达 250m 的冰洞，则为了取海水水样，系在取水筒上绳子的长度至少为______________（已知海水的密度为 1.0310 3 kg/m 3 ，冰的密度为 0.910 3 kg/m 3 ） 10、如图所示，均匀杆 AB 长为 L，可以绕转轴 A 点在竖直平面内自由转动，在 A 点正上方距离 L 处固定一个定滑轮，细绳通过定滑轮与杆的另一端 B 相连，并将杆从水平位置缓慢向上拉起，已知杆水平时，细绳的拉力为T 1 ，当杆与水平面的夹角为 30时，细绳的拉力为 T 2 ，则 T 1 :T 2 =_________ 第 10 题 第 12 题图 第 14 题 11、微型吸尘器的直流电动机 M 内阻一定，当加在 M 上 0.3V 的电压时，通过的电流为 0.3A，此时电动机不转，当加在电动机两端的电压为 2.0V 时，电流为 0.8A，这时电动机正常工作，则吸尘器的效率为（不计摩擦）________. 12、如图所示，平面镜 OA 与 OB 夹角为，若平行于平面镜 OB 的光线 PQ 经过两次反射后，反射光线恰好平行于平面镜 OA，则两平面镜之间的夹角为_________；若要使平行于平面镜 OB 的光线 PQ 在两个平面镜之间最多能发生 m 次反射，则两平面镜之间的夹角必胡满足的条件是________. 13、离站远行的列车发出一鸣号声，持续时间为 t，若列车的速度为 V 1 ，空气中的声速为 V 2 ，则站台上的人听到鸣号声持续的时间应为___________. 14、小明同学利用电磁继电器设计了一个自动恒温加热鱼缸，如图所示，A 为一段软导线，左侧的温度计是电接点水银温度计，电热丝 B 是装在鱼缸中的小型电热器，该温度计根据水银的_________规律来测量温度的，该装置能使鱼缸中的水温大致保持在_________℃，通电后，电磁铁的上端是________极（选南或北）． 三、实验题（8+9=17 分） 15、上学期，徐铭和同学们学习光学知识时，老师要求他们在课堂上测量了老花眼镜的焦距。 根据掌握知识，他们非常顺利地完成了实验。 他们联想到： 能否测量近视眼镜的焦距呢？刚好那天天气很晴朗，阳光明媚，于是，他们课后在室外对此问题展开了探究。 （1）如果要利用太阳光测量近视眼镜焦距，他们还需要选择什么器材？ 答：
__________________________________________________________________。 第 3 页 共 5 页 （2）请你帮他们写出实验的操作步骤（也可以画出示意图说明）。 （3）根据你的设计，近视眼镜焦距的表达式是： ____________________. （4）若要使焦距测量得更准确些，操作---------------------------------------------------------------最新资料推荐------------------------------------------------------ 5 / 10 中要注意的事项是： ________________________________。 16、给你一只标有6V3W的灯泡 L，一只202A的滑动变阻器 R，一只电压恒为 9 伏的电源，一只开关，导线若干，还有一只符合设计要求的定值电阻 R0。 试设计这样一调光电路： 开关闭合后，滑动变阻器的滑片 P 由一端向另一端移动过程中，灯由正常发光到逐渐变暗。 (1)画出符合要求的所有电路图，并求出定值电阻 R0 的阻值。 (2)说出你所设计的各种电路的优缺点。 (3)若所设计的电路中的滑动变阻器 R 和定值电阻 R0 可由你根据需要选择，你认为这个电路设计的最佳方案要满足什么条件? 四、计算题（9+12+8=29 分） 17、有一种气压保温瓶其结构如图所示。 用手压下按压器，气室上方小孔被堵住，在瓶内气体压强作用下，水经出水管流出。 按压器面积为 8cm 2 ，瓶内水面低于出水管口 10cm。 要将水压出管口，瓶内水面上方的压强至少要多大？在按压器上至少要加多大的压力？（弹簧的平均弹力为 1N，p 0 =1.0110 5 帕，g=10N/kg，按压器所受重力忽略不计） 18、太阳能清洁无污染，储量丰富，利用前景十分广阔。 某太阳能汽车，车上电池的太阳能接收板的面积是 8m 2 ，它正对太阳时电池能够产生 120V 的电压，并对车上电动机提供 10A 的电流，让其工作推动汽车运动。 电动机的直流电阻为 ，该车电池的太阳能转化率是 15%，求： （1）太阳光照射到地面时单位面积上的辐射功率是多少？ （2）电动机把电能转化为机械能的效率是多少？ （3）若太阳辐射的总功率为 3.9X10 26 W，且太阳光在射过太空及地球大气层达到地面的途中有 28%的能量损耗，半径为 R 的球面面积 。 请根据这些资料估算太阳到地球的距离。 19、小聪同学的家附近有一个地下过街通道，他为了做一个环保调查，发现地下过街道照明方案是将 10 盏220V、100W的白炽灯并联后接在 220V 的电源上，照明时间为每晚 7： 00 到次日早 6： 00。 小聪通过调查和阅读资料，这样的方案比较浪费电能，并且灯泡在额定电压下工作的寿命都是有限的（一般为 1000 小时），实际电压高于灯泡额定电压时，灯泡的寿命会缩短，但若在低电压下工作时则寿命可延长。 通道夜间一直亮着灯，灯泡每次更换后不到两个就烧坏了，换起来很麻烦。 所以，他设计了一个改进方案：
