]题1～5：某车间变电所配置一台1600kVA，10±2×2.5％／0.4kV，阻抗电压为6％的变压器，低压母线装设300kVar并联补偿电容器，正常时全部投入，请回答下列问题。
2008年电气工程师(供配电)案例分析考试试题(下午卷)(教师版)

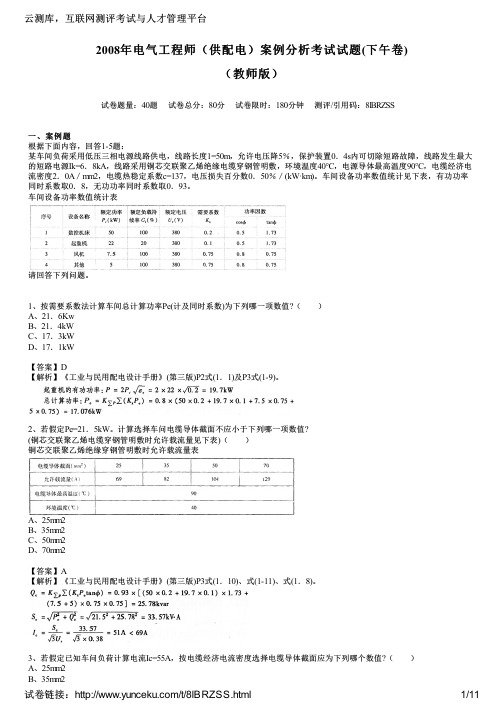

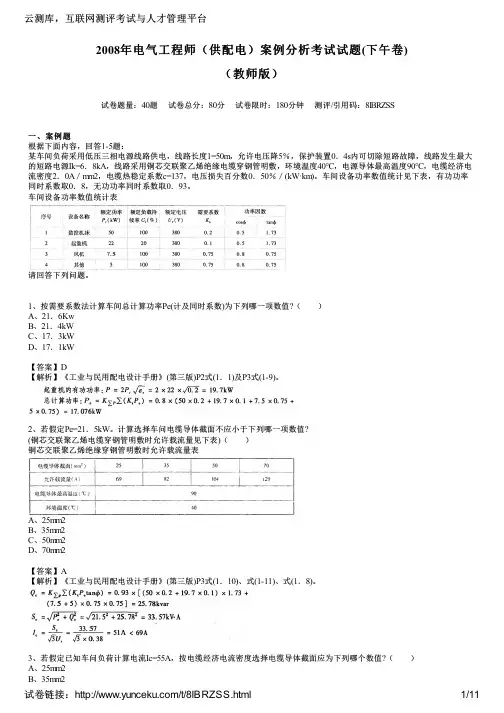

2008年电气工程师（供配电）案例分析考试试题(下午卷)（教师版）试卷题量：40题 试卷总分：80分 试卷限时：180分钟 测评/引用码：8lBRZSS一、案例题根据下面内容，回答1-5题：某车间负荷采用低压三相电源线路供电，线路长度1=50m ，允许电压降5％，保护装置0．4s 内可切除短路故障，线路发生最大的短路电源Ik=6．8kA ，线路采用铜芯交联聚乙烯绝缘电缆穿钢管明敷，环境温度40℃，电源导体最高温度90℃，电缆经济电流密度2．0A ／mm2，电缆热稳定系数c=137，电压损失百分数0．50％／(kW·km)。
车间设备功率数值统计见下表，有功功率同时系数取0．8，无功功率同时系数取0．93。
车间设备功率数值统计表请回答下列问题。
1、按需要系数法计算车间总计算功率Pe(计及同时系数)为下列哪一项数值?（ ）A 、21．6KwB 、21．4kWC 、17．3kWD 、17．1kW【答案】D【解析】《工业与民用配电设计手册》(第三版)P2式(1．1)及P3式(1-9)。
2、若假定Pe=21．5kW 。
计算选择车问电缆导体截面不应小于下列哪一项数值?(铜芯交联聚乙烯电缆穿钢管明敷时允许载流量见下表)（ ）铜芯交联聚乙烯绝缘穿钢管明敷时允许载流量表A 、25mm2B 、35mm2C 、50mm2D 、70mm2【答案】A【解析】《工业与民用配电设计手册》(第三版)P3式(1．10)、式(1-11)、式(1．8)。
3、若假定已知车问负荷计算电流Ic=55A ，按电缆经济电流密度选择电缆导体截面应为下列哪个数值?（ ）A 、25mm2B 、35mm2云测库，互联网测评考试与人才管理平台【解析】《电力工程电缆设计规范>(GB50217m2007)附录8式(B．0．2-4)。
根据8．0．3．3要求，当电缆经济电流截面介于电缆标称截面档次时，可视其接近程度，选择较接近一档截面，且宜偏小选取。
注册电气工程师《供配电》测试题及答案
注册电气工程师《供配电》测试题及答案一、选择题（每题2分，共40分）1. 下列哪个设备不属于供配电系统的主要设备？A. 变压器B. 断路器C. 电动机D. 电流互感器答案：C2. 下列哪种供电方式不属于低压配电系统的供电方式？A. 单相两线制B. 三相三线制C. 三相四线制D. 单相三线制答案：D3. 下列关于电力系统负荷的分类，错误的是？A. 一级负荷B. 二级负荷C. 三级负荷D. 四级负荷答案：D4. 下列哪种电缆敷设方式适用于高层建筑？A. 直埋电缆B. 架空电缆C. 管道电缆D. 桥架电缆答案：D5. 下列关于电力系统短路电流的说法，错误的是？A. 短路电流的大小与短路点的距离有关B. 短路电流的大小与系统电压有关C. 短路电流的大小与系统阻抗有关D. 短路电流的大小与短路类型无关答案：D6. 下列哪种设备用于补偿无功功率？A. 电容器B. 电感器C. 变压器D. 电动机答案：A7. 下列关于供配电系统设计的原则，错误的是？A. 安全可靠B. 经济合理C. 简单易行D. 环保节能答案：C8. 下列哪种设备主要用于保护线路？A. 断路器B. 隔离开关C. 负荷开关D. 熔断器答案：D9. 下列关于电力系统负荷率的概念，错误的是？A. 负荷率是实际负荷与额定负荷的比值B. 负荷率是实际负荷与平均负荷的比值C. 负荷率是实际负荷与最大负荷的比值D. 负荷率是平均负荷与最大负荷的比值答案：A10. 下列关于电力系统供电质量的指标，错误的是？A. 电压偏差B. 频率偏差C. 电压波形失真D. 电流波形失真答案：D二、填空题（每题2分，共20分）11. 供配电系统的设计应遵循安全可靠、经济合理、简单易行、环保节能的原则，其中安全可靠是首要原则。
12. 电力系统负荷分为一级负荷、二级负荷和三级负荷，其中一级负荷对供电可靠性要求最高。
13. 供配电系统中的短路电流分为对称短路电流和不对称短路电流，其中对称短路电流的大小与短路点的距离、系统电压和系统阻抗有关。

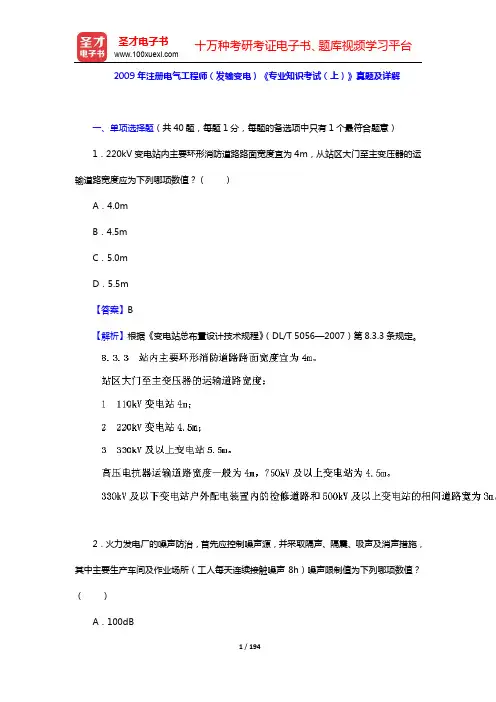

2008~2009年注册电气工程师(发输变电)《专业知识考试(上、下)》真题及详解【圣才出品】
题 2 表 电厂各类地点的噪声标准
注：①对于工人每天接触噪声不足 8h 的场合，可根据实际接触噪声的时间，接触时间 减半噪声限制值增加 3dB（A）原则，确定其噪声限制值；
②本表所列的室内背景声级，系在室内无声源发声的条件下，从室外经由墙、门、窗（门 窗启闭状况为常规状况）传入室内的平均噪声级。
【说明】《火力发电厂劳动安全和工业卫生设计规程》（DL 5053—1996）已作废，新 规定分为《火力发电厂职业卫生设计规程》（DL 5454—2012）和《火力发电厂职业安全卫
A．744kV B．850kV C．438kV D．500kV 【答案】C 【解析】根据《交流电气装置的过电压保护和绝缘配合》（DL/T 620—1997）第 5.1.2 条规定。
式中，Ui 为雷击大地时感应过电压最大值，kV；I 为雷电流幅值（一般不超过 100），
kA； hc 为导线平均高度，m；s 为雷击点与线路的距离，m。
2．火力发电厂的噪声防治，首先应控制噪声源，并采取隔声、隔震、吸声及消声措施， 其中主要生产车间及作业场所（工人每天连续接触噪声 8h）噪声限制值为下列哪项数值？ （）
A．00dB
1 / 194
圣才电子书
B．95dB
十万种考研考证电子书、题库视频学习平台
C．90dB
4 / 194
圣才电子书 十万种考研考证电子书、题库视频学习平台
电缆经济电流密度截面计算式为：
。式中，J 为经济
电流密度，A/mm2； 为经济电缆截面，mm2，选取最接近的偏小规格，为 150mm2。
7．某 110kV 架空线路的悬垂段，平均高度为 35m，若距架空线路 100m 处，有一幅 值为 50kA 的雷电流对地放电，则雷击后在架空线路上产生的感应过电压为下列哪项数值？ （）
2008年电气工程师（供配电）专业知识考试试题（4）
2008年电气工程师（供配电）专业知识考试试题（4）A.直埋敷设的电缆B.敷设于保护管中的电缆C.敷设于封闭式耐火槽盒中的电缆D.空气中明敷的电缆56、规范规定在外部火势作用一定时间内需维持通电的下列哪些场所或回路，明敷的电缆应实施耐火防护或选用耐火性的电缆?( )A.消防、报警、应急照明、断路器操作直流电源和发电机组紧急停机的保安电源等重要同路B.计算机监控、双重化继电保护、保安电源或应急电源等采用相互隔离的双回路C.油罐区、钢铁厂中可能有融化金属溅落等易燃场所D.火力发电厂水泵房、化学水处理、输煤系统、油泵房等重要电源且相互隔离的双回供电回路57、10MV·A以下的变压器装设电流速断保护和过电流保护时，下列哪些项不符合设计规范?( )A.保护装置应动作于断开变压器的各侧断路器B.保护装置可以仅动作于断开变压器的高压侧断路器C.保护装置可以仅动作于断开变压器的低压侧断路器D.保护装置可以动作于信号58、对3～63kV线路的下列哪些故障及异常运行方式应装设相应的保护装置?( )A.相间短路B.过负荷C.线路电压低D.单相接地59、对电压为3kV及以上电动机单相接地故障，下列哪些项符合设计规范要求?( )A.接地电流小于5A时，应装设有选择性的单相接地保护B.接地电流为10A及以上时，保护装置动作于跳闸C.接地电流大于5A时，可装设接地检测装置D.接地电流为10A以下时，保护装置可动作于跳闸或信号60、下列关于系统中装设消弧线圈的描述哪些是正确的?( )A.宜将多台消弧线圈集中安装在一处B.应保证系统在任何运行方式下，断开一、二回线路时，大部分不致失去补偿C.消弧线圈不宜接在YNd或YNynd接线的变压器中性点上，但可接在ZN，YN接地的变压器中性点上D.如变压器无中性点或中性点未引出，应装设专用接地变压器，其容量应与消弧线圈的容量相配合61、防雷击电磁脉冲的电涌保护器必须能承受预期通过它们的雷电流，并应符合相关附加要求，下列表述哪些符合现行国家标准规定的附加要求?( )A.通过电涌时的最大钳压B.有能力通过在雷电流通过后产生的工频续流C.有能力熄灭在雷电流通过后产生的工频续流D.有能力减小在雷电流通过后产生的工频续流62、规范要求下列哪些A类电气装置和设施的金属部分均应接地?( )A.标称电压220V及以下的蓄电池室内的支架B.电机、变压器和高压电器等的底座和外壳C.互感器的二次绕组D.箱式变电站的金属箱体63、下列关于变电所电气装置的接地装置，表述正确的是：( )A.对于10kV变电所，当采用建筑物的基础作接地极且接地电阻又满足规定值时，可不另设人工接地B.当需要没置人工接地网时，人工接地网的外缘应闭合，外缘各角应做成直角C.人工接地网应以水平接地极为主D.GIS的接地可采用普通钢筋混凝土构件的钢筋作接地线64、在建筑照明设计中，对照明方式的选择，下列哪些项是正确的?( )A.对于部分作业面照度要求较高，只采用一般照明不合理的场所，宜采用混合照明B.在一个工作场所内可只采用局部照明C.同一场所内的不同区域有不同照度要求时，应采用分区一般照明D.工作场所通常设置一般照明65、应急照明的照度标准值，下列表述哪些项符合现行国家标准规定?( )A.建筑物公用场所安全照明的照度值不低于该场所一般照明照度值的10%B.建筑物公用场所备用照明的照度值除另有规定外，不低于该场所一般照明照度值的5%C.建筑物公用场所疏散走道的地面最低水平照度不应低于0.51xD.人民防空地下室疏散通道照明的地面最低照度值不低于51x66、图示笼型异步电动机的启动特性，其中曲线1、2是不同定子电压时的启动机械特性，直线3是电机的恒定静阻转矩线，下列哪些解释是正确的?( )A.曲线2的定子电压低于曲线1B.曲线2的定子电源频率低于曲线1C.电机在曲线2时启动成功D.电机已启动成功，然后转变至曲线2的定子电压，可继续运行67、下列关于直接接于电网的同步电动机的运行性能的表述中，哪些是正确的?( )A.不可以超前的功率因数输出无功功率B.同步电动机无功补偿的能力与电动机的负荷率、激磁电流及额定功率因数有关C.在电网频率恒定的情况下，电动机的转速是恒定的D.同步电动机的力矩与电源电压的二次方成正比68、火灾自动报警系统主电源的保护开关不应采用下列哪些电气装置?( )A.断路器B.熔断器C.负荷开关D.漏电保护开关69、根据规范规定，下列哪些项表述不符合通用型公共建筑基本安防系统的设计要求?( )A.重要工作室、大楼监控中心、信息机房应设置出入口控制系统、视频安防监控系统和入侵报警系统B.各层通道宜预留视频安防监控系统管线和接口C.电梯厅和自动扶梯口宜预留视频安防系统管线和接口D.各层电气设备问宜设置视频监控系统70、下列几种架空电力线路采用的过电压保护方式中，哪些做法符合规范要求?( )A.66kV线路，年平均雷暴日数在30天以上的地区，宜沿全线架设地线。
注册电气工程师专业考试(发输变电专业)专业知识下午真题2008年

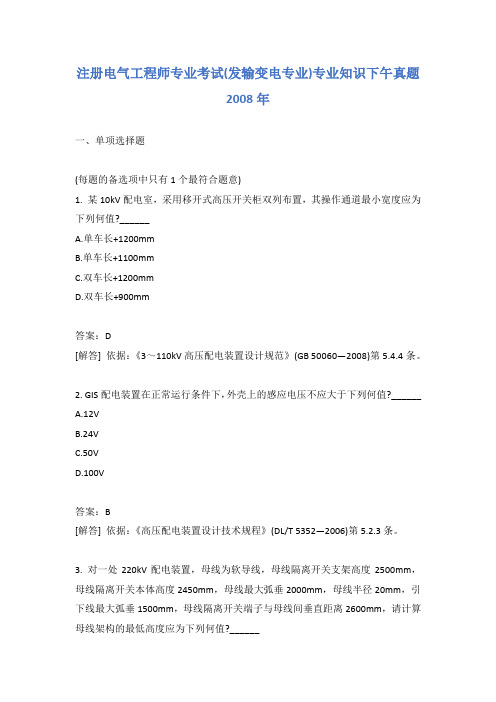

注册电气工程师专业考试(发输变电专业)专业知识下午真题2008年一、单项选择题(每题的备选项中只有1个最符合题意)1. 某10kV配电室，采用移开式高压开关柜双列布置，其操作通道最小宽度应为下列何值?______A.单车长+1200mmB.单车长+1100mmC.双车长+1200mmD.双车长+900mm答案：D[解答] 依据：《3～110kV高压配电装置设计规范》(GB 50060—2008)第5.4.4条。
