施工组织设计123
施工组织设计方案(完整版)
目录目录ﻩ错误!未定义书签。
第1章总则 ......................................................................................... 错误!未定义书签。
1.１编制依据ﻩ错误!未定义书签。
第２章工程概况ﻩ错误!未定义书签。
2.１工程概况ﻩ错误!未定义书签。
2.2新工艺新技术应用一览表 ......................................................... 错误!未定义书签。
第3章工程施工管理目标.................................................................... 错误!未定义书签。
3.１质量目标 ................................................................................... 错误!未定义书签。
3.2安全目标 .................................................................................. 错误!未定义书签。
３．3工期目标 ............................................................................. 错误!未定义书签。
3.4 文明施工目标 ............................................................................. 错误!未定义书签。
第4章项目管理组织机构及技术力量配备ﻩ错误!未定义书签。
4.１项目部组织机构图ﻩ错误!未定义书签。
第5章施工部署ﻩ错误!未定义书签。
５．1 部署原则ﻩ错误!未定义书签。
钢结构厂房施工组织设计123

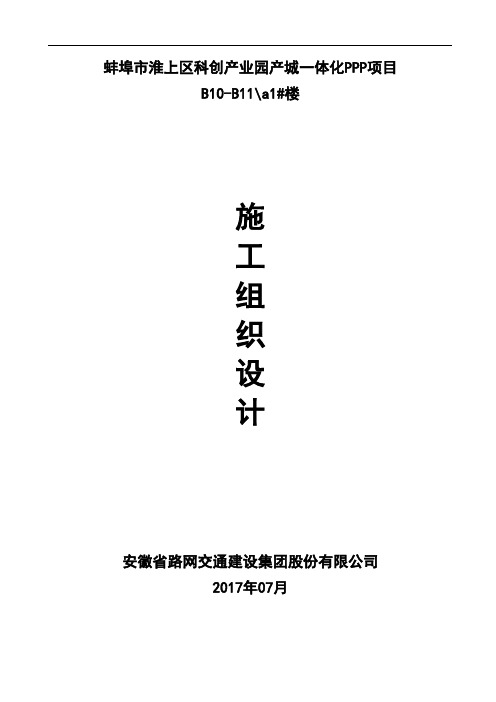

蚌埠市淮上区科创产业园产城一体化PPP项目B10-B11\a1#楼施工组织设计安徽省路网交通建设集团股份有限公司2017年07月目录一、工程概况及工程特点 (1)（一）工程概况 (1)（二）工程工期 (2)（三）工程质量 (2)（四）工程安全 (3)（五）编制依据 (3)二、项目部组成及劳动力安排 (3)（一）项目部组成 (3)（二）劳动计划组织 (4)（三）主要材料、构配件计划 (5)（四）机械设备供应计划 (6)三、施工平面布置 (6)四、施工总进度计划 (7)五、施工前准备 (7)六、土建安装施工技术方案 (7)（一）设计技术规定 (8)（二）工程特点 (8)（三）总体工艺流程 (8)（四）总体施工方法 (9)（五）施工质量控制方法 (9)（六）基础工程施工技术方案 (10)（七）主体工程施工技术方案 (12)(八)主体钢构及屋面工程施工技术方案 (14)（九）地面工程施工技术方案 (21)（十）门窗工程施工技术方案 (21)（十一）内外装饰施工技术方案 (24)七、安装工程施工技术方案 (27)（一）工程概况 (27)（二）材料选用及供应 (27)（三）安装工程工艺流程 (27)（四）安装工程注意事项 (28)八、质量、安全、环保措施 (30)（一）工程技术质量保证措施 (30)（二）安全措施 (32)（三）环保措施 (33)九、文明施工措施 (41)一、工程概况及工程特点（一）工程概况蚌埠市淮上区科创产业园产城一体化PPP项目B10#、B11#、a1#楼工程，由蚌埠市正启和城市发展有限公司投资，浙江省建工建筑设计院有限公司设计，蚌埠市勘测设计研究院勘察，蚌埠市工程建设监理公司监理，安徽省路网交通建设集团股份有限公司施工。
本工程全为一层钢结构工程，建筑面积B10#、B11#楼各为11250平方米，建筑高度为8.10米，a1#楼为10076.97平方米，建筑高度均为8.40米。
本工程结构设计内容如下：基础为柱下钢筋砼独立基础，基底标高-2.000米。

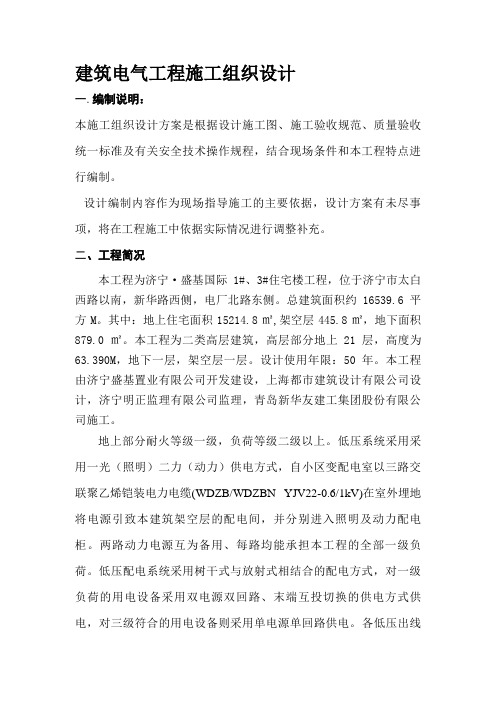

建筑电气施工组织设计方案方案123#楼
建筑电气工程施工组织设计一.编制说明：本施工组织设计方案是根据设计施工图、施工验收规范、质量验收统一标准及有关安全技术操作规程，结合现场条件和本工程特点进行编制。
设计编制内容作为现场指导施工的主要依据，设计方案有未尽事项，将在工程施工中依据实际情况进行调整补充。
二、工程简况本工程为济宁·盛基国际1#、3#住宅楼工程，位于济宁市太白西路以南，新华路西侧，电厂北路东侧。
总建筑面积约16539.6平方M。
其中：地上住宅面积15214.8㎡,架空层445.8㎡，地下面积879.0㎡。
本工程为二类高层建筑，高层部分地上21层，高度为63.390M，地下一层，架空层一层。
设计使用年限：50年。
本工程由济宁盛基置业有限公司开发建设，上海都市建筑设计有限公司设计，济宁明正监理有限公司监理，青岛新华友建工集团股份有限公司施工。
地上部分耐火等级一级，负荷等级二级以上。
低压系统采用采用一光（照明）二力（动力）供电方式，自小区变配电室以三路交联聚乙烯铠装电力电缆(WDZB/WDZBN YJV22-0.6/1kV)在室外埋地将电源引致本建筑架空层的配电间，并分别进入照明及动力配电柜。
两路动力电源互为备用、每路均能承担本工程的全部一级负荷。
低压配电系统采用树干式与放射式相结合的配电方式，对一级负荷的用电设备采用双电源双回路、末端互投切换的供电方式供电，对三级符合的用电设备则采用单电源单回路供电。
各低压出线及配电干线采用电缆或导线穿桥架（CT）/金属线槽（SR）或焊接钢管（SC）沿墙、顶板、电气竖井内明敷。
支线，除明敷或在地下室储藏室内暗敷者外，均穿高强冷弯阻燃刚性塑料套管（PVC）沿地面、墙内、现浇板或地面垫层内暗敷：明敷或在地下储存室内暗敷的所有线路均穿焊接钢管（SC）。
接地方式釆用TN-S系统接地保护方式、本工程为第三类防雷建筑，本工程设有火灾自动报警系统，保护对象等级为一级。
1、施工依据1）设计院提供并经图纸会审后确定的施工图纸。
[建筑]模板道路施工组织设计123页word文档
![[建筑]模板道路施工组织设计123页word文档](https://img.taocdn.com/s3/m/405a55bfc8d376eeaeaa31b4.png)

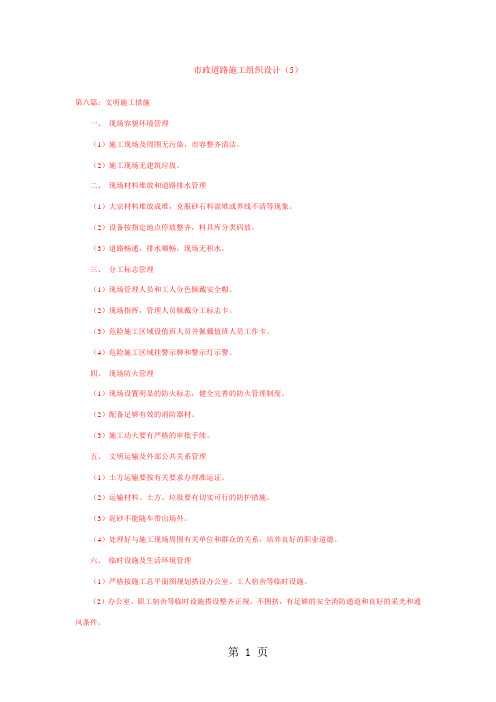

第 1 页 市政道路施工组织设计（5） 第八篇：文明施工措施 一、 现场容貌环境管理 （1）施工现场及周围无污染，市容整齐清洁。 （2）施工现场无建筑垃圾。 二、 现场材料堆放和道路排水管理 （1）大宗材料堆放成堆，克服砂石料混堆或界线不清等现象。 （2）设备按指定地点停放整齐，料具库分类码放。 （3）道路畅通，排水顺畅，现场无积水。 三、 分工标志管理 （1）现场管理人员和工人分色佩戴安全帽。 （2）现场指挥，管理人员佩戴分工标志卡。 （3）危险施工区域设值班人员并佩戴值班人员工作卡。 （4）危险施工区域挂警示牌和警示灯示警。 四、 现场防火管理 （1）现场设置明显的防火标志，健全完善的防火管理制度。 （2）配备足够有效的消防器材。 （3）施工动火要有严格的审批手续。 五、 文明运输及外部公共关系管理 （1）土方运输要按有关要求办理准运证。 （2）运输材料、土方、垃圾要有切实可行的防护措施。 （3）泥砂不能随车带出场外。 （4）处理好与施工现场周围有关单位和群众的关系，培养良好的职业道德。 六、 临时设施及生活环境管理 （1）严格按施工总平面图规划搭设办公室、工人宿舍等临时设施。 （2）办公室、职工宿舍等临时设施搭设整齐正规，不拥挤，有足够的安全消防通道和良好的采光和通风条件。 第 2 页
（3）改善食堂清洁卫生条件，确保炊具干净，室内无蝇鼠。炊事员必须经身体健康检查符合要求持健康证上岗，并穿专用工作服。定期抽查蔬菜、食品的卫生情况。 （4）工人宿舍内摆放蔬菜，并排出值班表，每日派人清扫，宿舍内不自隔小房间，不乱拉电线，不留外人住宿。 （5）浴室、厕所专人清理，每周喷洒药剂。 （6）临时设施采取封闭管理，并设置值班人员，禁止无关人员随意进出。 质量目标及质量保证体系 一、 质量目标 科学管理、精心施工，合理制定工程进度计划，严格按照国家及市有关安全操作规程施工，坚决杜绝事故发生。在施工过程中严格按照规范精心施工，争取各工序均达到优良，创造一个全优工程。 二、 质量保证体系 1、公司按ISO9002国际标准建立健全质量体系，配备充足的资源，按标准要求进行管理和监督。ISO9002全部要素是我们的行动准则，一次合格是我们的工作标准，精心组织、科学管理、优质高效是我们的手段，让用户满意是我们的最高目标。施工中，认真贯彻公司的质量方针，落实《质量手册》、《程序文件》和《技术交底》，实施全过程、全方位的管理，以确保该工程质量目标的实现。 2、建立健全该工程的质量责任制：经理负责协调公司机关各职能部门及项目经理部的质量活动；管理代表（主管生产的付经理）主持该工程质量活动，主持纠正和预防措施的规定，并对实施和有效性组织跟踪和验证；总工程师组织贯彻执行国家现行有关工程质量，组织推广新技术、新工艺并组织编制质量保证措施。 3、项目经理是本工程的第一负责人。工地设置专职质量检查员二人作为项目经理管理助手，在项目经理和项目技术负责人的直接领导下，在公司质安科的指导下，具体担负质量管理方面的业务工作，实行质量一票否决权，对工程质量实施严格严密的监控管理。 4、组织好工序交接检查验收。各施工班组设兼职质量检查员，对本班组完成的项目按照标准进行认真质检，并填写自检记录，对于不符合项目自行整改关闭，最后提交专职质量检查员验收，同下一道工序办理交接手续，上道工序存在的质量问题，没有进行整改，下道工序拒绝接收，以保证上道工序的不合格项不转入下道工序。 三、 管理措施 1、各级管理人员、工程技术人员和质检人员，必须对工程量严格要求，一丝不拘的执行施工规范、操第 3 页
施工组织设计及专项方案审批部门分类123
施工组织设计及专项方案审批分类1、公司三部门审查，总工审批的方案及用表序号方案名称备注1 施工组织设计2 基础施工专项方案3 挖孔桩施工方案4 钢结构施工方案5 主体施工方案6 转换层专项施工方案7 塔吊基础施工方案8 框架柱加固施工方案9 大体积混凝土施工方案10 临时用电施工方案11 安全文明施工方案12 高边坡安全防范方案13 安全生产重大事故应急救援预案14 复杂地下管网保护方案15 爆破施工方案16 悬挑式卸料平台施工方案17 高架铁塔保护施工方案18 高支撑架加固搭设安全专项施工方案19 塔机安拆施工方案20 升降机安装专项方案21 整体提升架施工专项方案22 电动吊篮施工方案23 现场高压线安全防护方案24 预应力施工方案25 新工艺新方法施工方案26 其他危险性较大的分部分项专项方案27 其他重要专项方案、业主及相关规定要求的方案说明：审批用表为附表1（见后页）。
2、项目部自审的方案及用表序号方案名称备注1 平基土石方及回填施工方案2 混凝土施工方案3 钢筋施工方案4 模板施工方案（常规）5 防扬尘污染专项方案6 临时道路施工方案7 抢工措施方案8 环保施工方案9 交叉作业安全防护方案10 高空防坠落施工方案11 塔机多机作业施工方案12 脚手架施工方案（常规）13 管线保护专项方案14 基坑施工专项方案15 档墙施工方案16 外墙保温系统专项施工方案17 安全隐患排查方案18 天然气管改道施工方案19 水泥稳定层.砼路面施工方案20 装饰施工方案21 检验与试验方案22 砌体施工方案23 防水施工方案24 质量控制方案25 施工测量方案26 冬季施工方案27 塑钢门窗及百叶窗专项施工方案28 其他类似专项施工方案说明：审批用表为附表2（见后页）附表1重庆建工住宅建设有限公司施工组织设计（方案）审批表工程名称送审内容送审时间编制人员编制单位（公章）项目部自审意见技术负责人：年月日安全保卫部经理：年月日工程管理部经理:年月日科技质量部经理: 年月日公司审批意见公司领导：（公章）重庆建工住宅建设有限公司专项施工方案审批表工程名称送审内容送审时间编制人员编制单位（公章）技术负责人审查意见技术负责人：年月日审查意见签字：年月日（公章）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.编制依据1.《孔雀新城项目地下车库》施工合同。
2.河北拓为工程设计有限公司的《孔雀新城.麟园、梁园、禧园地下人防车库》工程图纸。
3．国家及河北省有关的律法规、现行施工规范与标准国家有关法律法规：序号名称备注1 《中华人民共和国建筑法》2 《中华人民共和国安全生产法》3 《建筑工程安全生产管理条例》4 《中华人民共和国职业病防治法》5 《中华人民共和国环境保护法》6 《中华人民共和国消防法》现行施工规范与标准：序名称编号号1 《人民防控地下室设计规范》GB50038-20052 《建筑结构荷载规范（2006局部修订版）》GB50009-20013 《建筑抗震设计规范》GB50011-20104 《混凝土结构设计规范》GB50010-20105 《建筑地基与基础设计规范》GB50007-20026 《地下工程防水设计规范》GB50108-20087 《混凝土结构工程施工验收规程》GB50204—20028 《钢筋机械连接通用技术规程》JGJ107-20109 《建筑结构可靠度设计统一标准》GB50068-200110 《砌体结构设计规范》GB50003-2001《人民防控工程防火规范》GB50098-2009《汽车库建筑设计规范》JGJ100-98 《汽车库、修车库、停车场设计防火规范》GB50067-97《人民防控工程防化设计规范》RFJ1-97 《人民防控工程兼地震应急避难场所技术标准》DB13(J)/T111-20102 《建筑设计防火规范》GB50016-2006《建筑给排水设计规范》GB50015-2003(2009年版)《建筑灭火器配置设计规范》GB50104-2005《自动喷水灭火器系统设计规范》GB50084-2001(2005年版)《供配电系统设计规范》GB50052-2009《低压配电设计规范》GB50054-95 《民用建筑电气设计规范》JGJ16-2008 12 《建筑给水排水采暖工程施工质量验收规范》GB50242—200229 05系列建筑设计图集05J1、05J2、05J8、05J9-1、05J4-2防控地下室建筑设计07FJ01-03(2007) 混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-1/11G101-3建筑物抗震构造图集11G329-1钢筋混凝土过梁03G322-1防控地下室结构设计（2007年合订本）FG01-052.工程概况及特点本工程为孔雀新城项目麟园、麟园、禧园地下人防车库工程位于固安县城北部，东至106国道，北至朝阳路，西至玉景路。
总建筑面积约8300平方米。
2.1总体简介项号内容说明与要求1 工程名称孔雀新城.麟园、梁园、禧园地下人防车库工程2 建设地点东至106国道，北至朝阳路，西至玉景路4 承包方式施工总承包5 质量标准合格工程7 工期要求开工日期：2012年9月30日整体竣工工期：2013年9月30日2.2建筑设计简介2.2.1建筑工程1.工程名称：孔雀新城.麟园、梁园、禧园地下人防车库工程建设地点：河北省廊坊市固安县建设单位：固安华夏幸福基业房地产开发有限公司建筑面积：总建筑面积约8300㎡。
设计使用年限：50年建筑防火分类和耐火等级：防火分类为Ⅱ类；耐火等级一级防水等级：防水等级二级建筑结构形式：现浇钢筋混凝土板柱剪力墙结构建筑结构类别：三类抗震设防烈度：7度车库外墙、顶板及底板：刚性防水混凝土C35，抗渗等级为P6；聚乙烯丙纶复合防水卷材。
墙体的基础部分、承重钢筋混凝土墙体砌体墙体抹灰刮腻子；（防腐、防霉、防结露涂料）。
肥槽回填采用3：7灰土分层夯实回填，回填范围距结构墙面800，压实系数大于0.9。
2.主要结构材料：钢筋： HPB300级钢HRB335级钢 HRB400级钢混凝土:基础底板、车库外墙等与土壤直接接触的构件均采用防水砼C35，抗渗等级P6。
混凝土结构的环境类别：车库：基础底板、车库外墙二类(b)，车库内墙二类(a)。
3.钢筋混凝土结构构件构造：混凝土保护层厚度（mm）：构件部位与土壤（或垫层）接触面室内一侧顶板受力钢筋25 20底板受力钢筋40 20墙受力钢筋30 20柱受力钢筋35 25梁受力钢筋35 25 注：本说明所注明的钢筋的混凝土保护层是指构件最外层钢筋的保护层厚度，构件中受力钢筋保护层厚度应不小于钢筋的公称直径d。
(1).钢筋1）.钢筋的抗拉强度实测值与屈服强度的比值不应小于1.25，钢筋的屈服强度实测值与强度标准值的比值不应大于1.3，且钢筋在最大拉力下的伸长率实测值不应小于9%。
2）.钢筋锚固长度、钢筋搭接长度，非人防部分详见13G101-1相关页次，人防部分详见FG01相关页次。
当锚固长度不足时，采取附加锚固措施。
3）.钢筋的强度标准值应具有95%的保证率。
4）.在施工中，当需要以强度等级较高的钢筋替代原设计中的纵向受力钢筋时，应按照钢筋受拉承载力设计值相等的原则换算，并应满足最小配筋率的要求。
5）.箍筋及拉结筋的端头弯钩弯折135°，且弯钩端头平直度应满足要求。
（2）钢筋连接1）.钢筋采用绑扎搭接时，位于同一连接区段（1.3倍搭接长度）内受拉钢筋搭接接头面积百分率：对梁、板、墙类构件不应大于25%；对柱类构件不应大于50%，受压钢筋搭接接头面积百分率均不大于50%。
2）.钢筋采用焊接接头时，位于同一连接区段（35d且不小于500mm）内受拉钢筋搭接接头面积百分率均不应大于50%，受压钢筋搭接接头面积百分率可不受限制。
3）.钢筋采用机械连接时，位于同一连接区段（35d）内受拉钢筋搭接接头面积百分率均不应大于50%，受压钢筋搭接接头面积百分率可不受限制。
4).接头位置要求：基础底板及地梁：上铁在支座下铁在跨中；顶板及框架梁：上铁在跨中，下铁在支座。
4.结构：板：1）人防部分顶板和基础板内均设置A6@400×400的拉筋，梅花形布置。
图中未作其他说明的墙均应设置A6@a×b的拉筋，，梅花形布置a和b详施工图，施工中所用马镫或钢筋支架应按施工规程去做。
2）当钢筋直径d不大于16mm时，可采用搭接接头，当钢筋直径d大于16mm时，应采用焊接接头。
墙、梁、柱：1）.未注明的梁、柱构造人防部分详见国标图集（FG01-05），非人防部分见图集（11G101-103）2）.框架梁、连梁顶部通常钢筋优先采用机械连接或焊接，梁纵筋均应对称地布置在梁截面中心两侧。
3）.主次梁梁底标高相同时，次梁底筋应位于主梁底筋之上，并锚入主梁内15d4）.对于井式梁，仅框架梁为其支座，两井字梁相交处，每根井式梁两侧均附加3C10箍筋，且较长跨井式梁的下部筋置于较短跨井式梁的下部筋之上。
支撑次梁的主梁，在主梁两侧附加各3根箍筋，间距50，箍筋直径同原主梁箍筋。
5）.未经设计同意，不得随意在梁上开洞或预埋钢套管，如结构图上有洞，洞边均加补强钢筋，6）.墙上洞口必须预留，不得后凿，混凝土墙开洞口时洞口补强筋构造，见图四7）.柱内纵筋优先采用机械连接或直螺纹连接。
5.砌块填充墙：砌体与土壤直接接触：M7.5水泥砂浆砌筑MU10页岩砖；砌体不与土壤直接接触的室内填充墙：M5水泥砂浆砌筑MU3.5加气混凝土砌块。
砌体填充墙应沿全高每隔500mm设拉筋，并沿墙全长贯通；非承重墙的砌体墙与钢筋混凝土柱（墙）交接处应沿（墙）柱高每隔500mm设置2根A6拉筋钢筋，拉结钢筋伸入墙内长度不小于1000mm。
砌体墙的转角及交接处应咬差砌筑，并应沿全高每隔500mm设置2根A6拉筋钢筋，拉结钢筋伸入墙内长度不小于1000mm 砌体填充墙在拐角、丁字交叉、十字交叉处和长度大于2倍层高时及洞口两侧应设构造柱。
构造柱断面：200X墙厚。
砌体填充墙高度大于4米时，在墙体半高处设通长水平系梁。
基坑应采取安全有效的护坡措施。
6.其他：1）.防护密闭门及密闭门的门框墙在浇筑混凝土之前，应先对所有预埋件（角钢门框铰页及锚固板）的位置进行严格检查，安要求调平校正并且固定牢固后，方可浇筑混凝土，密闭门门框配筋按洞口加强处理，防护密闭门或密闭门门前顶板上预埋A22吊环协助起吊。
2）后浇带的位置参见相关图纸，后浇带的混凝土所掺加的膨胀剂数量按混凝土外加剂技术规范《GB50119-2003》执行，混凝土标号应比原结构高一个等级，应加强后浇带位置的养护，具备条件应蓄水养护，并不少于14天。
后浇带2.3主要管理目标质量目标:质量等级：合格。
工程竣工验收合格率：100％；分部工程合格率：100％；分项工程合格率：100％；工程竣工备案率：100％。
工期目标:我公司承诺如不发生重大不可预见因素争取提前完工。
工期：，计划2012年9月30日开工；整体竣工验收计划2013年9月30日。
安全目标杜绝重伤、死亡事故，杜绝火灾事故和人员中毒事件的发生。
轻伤频率控制在千分之1.5以下。
环保目标确保各种施工环境因素不超标，达到“绿色示范工地”标准。
施工过程中防扬尘、防噪声、防扰民、防污染，严格对易燃、易爆、污染、化学物料的标准化管理，对产生粉尘、噪音、电磁污染的工艺进行防治，最大限度的减少机械噪音，做好防尘，不污染环境，做到绿色施工。
文明施工管理目标达到河北省文明工地标准。
杜绝不文明施工行为，确保在施工过程中不出现业主、监理及其它相关方认为不文明行为，做到服务周到、热情，文明施工。
消防保卫目标现场消防设施布置合理、齐全有效、设置专职消防人员24小时值班巡视。
进入现场人员实行分类胸卡管理，专业保安员管理。
3.施工部署整个车库由一个劳务队进行施工，按后浇带自然形成流水段；由项目班子负责具体实施；计划钢筋工100人；木工150人；砼工40人，地泵2台；钢筋切断机、调直机、弯曲机各3台；4.施工方案及主要技术措施4.1施工放线1.施工准备：１）审核设计图纸、收集工程原建时的定位情况、对原有的水准点进行复合测量校核，。
2）测量设备的选择：根据本工程施工任务量、施工进度安排、工程测量难度，配备专业测量人员4人，验线人员1人。
测量仪器按照有关规范和公司程序文件进行计量检定，确保现场使用设备在检定周期内。
设备送检时，由公司提供处于周检合格期限内的备用器具。
2.测量工程作业流程测量准备→图纸审核→测量工具检校→考察设计给定的定位条件（红线）→放建筑物控制桩→放建筑物各角桩→放建筑物位置线→规划验线→按本方案进行平面、高程网复测→桩点保护基础工程投测→地上工程投测。
3.考察定位依据施测前应对这些定位依据进行审核,对一些《施工测量规范》要求的部位要及时向业主及设计反映，以明确工程定位的具体点位。
对业主提供的高程依据进行复测，复测使用电子水准仪，同时联测场内高程控制点，复测合格后，保护好桩点。
4.办理现场测量交接在挖槽过程中要随时对基槽的边坡进行校验，按照定位依据进行已完基坑的施工测量，检校基坑位置、基底标高情况，并将复测结果、误差、调整方案呈报业主和监理单位。
