雅马哈12路调音台的使用方法
教你几招最基本的调音台使用方法
教你几招最基本的调音台使用方法,做了多年音响, 这里想告诉那些想学调音的朋友们,只是用做交流经验,如果你是玩电声乐器的,建议你最好拥有一台调音台, 这样你就可以跟乐友同时一起玩了, 调音台其实就是一个输入, 输出的混音设备, 他是不能够把信号进行处理的,要说处理, 也只有带效果的调音台可以做到,我们先从信号输入端口说起,当你把吉他或者效果器的输出端接入调音台,一般是用大二芯接口,也叫6.3 插头,首先调节输入电平,一般在调音台的输入端,就有一个GAIN的调节旋纽,这个叫增益旋纽, 一般调到信号电平到0dB,如果你不知道调到哪个位置,告诉你一个最简单的方法,不管什么输入信号,都不要让0dB以上的信号灯长时间亮着,也就是红灯亮的位置,因为那样信号已经过载失真了,这样出来的声音也很难听,也称为破音,相当于破喇叭发出来的声音,如果调到了0dB 以后,跟着把调音台的分路推子推到0dB的位置,这样你需要多大的声音, 调节总输出就可以了,但也最好不要调到过载,那样你的放大设备就会因为信号太强而产生失真, 因为时间的关系, 以后有空再交流了, 可以发我的邮箱:: 联系调音台的用法2009年08月15日星期六03:13 调音台~~大家基本上有过演出经验或录音经验的都见过，用过，至少在电影电视里面也见过吧?条件好的兄弟们可能还会拥有一个甚至更多（大部分是用来唬人的`~）调音台的基本特点就是块大，重量沉，一片一片的旋钮和一条一条的推子，当然了，还有很多很多的洞洞，让人有种想插的冲动~往往又无从下手，不知道怎么下手插`~! 而这又往往很能唬住一般不太懂的人~~（这就是我说为什么有唬人的功效了）且慢、且慢，我话还没说完当然了，读说明书的方法由于一来说明书不太好找，找到了也大部分是英文的，专业词汇也多，确实不是一般正常人能理解的，所以俺还是按照我的理解给大家讲讲调音台的简单原理！调音台就是一个把声音信号输进来，调吧调吧再送出去的台子，从信号的种类来分呢，有模拟的也有数字的，处理模拟音频信号的就是模拟调音台了，数字的就不用废话了吧?数字的除了信号流不一样，多加了点效果和控制功能外，和模拟的没有什么不一样的，那我说说模拟的得了，我说的也是基本的一个原理，因为具体每个台子都不太一样，但是基本的道理都是一样的，所以大家只要记住了这些基本的东西，换什么台子都能很快适应的。
调音台系统
调音台系统的接法与调控技巧要合理地、熟练地使用调音台并不是一个简单的事情。
它不仅涉及技术问题，而且还涉及艺术修养问题。
因为调音师不单是一个技术操作人员，同时也是一个艺术作品（音乐、歌曲等）的二次创作者，因此调音台的使用是一个综合性问题，而且是一个不断实践与提高的过程。
尽管如此，调音台的使用入门并不难，只要掌握调音台的操作要领和基本方法，就能很快地学会调音台的基本操作，然后再在不断的实践中提高。
一、调音台系统的基本接法调音台是剧场、会堂、歌舞厅音响系统的控制中心，其周边设备各种各样，可以很多，但最基本的系统构成如图7-7所示。
下面以图7-7所示的基本调音台为例，说明调音台的接法与使用。
图7-7中的传声器将人声变为电信号（或由CD唱机、卡座等的输出信号）输入调音台，经调音台的放大、处理、音量控制、混合而输出，然后送往功放，推动扬声器发声。
这是基本的信号。
对于人声，往往需要润色，因此还需接上混响器之类的效果器，以对人声加上适当的混响效果，美化音色。
对于音乐节目源（如CD、卡座等）的信号，因其在节目制作中已经经过润色，所以一般不需要再施加混响效果，否则会使音乐节目浑浊不清，适得其反。
二、调音台与周边设备的接法传声器和节目源设备（如CD、卡座、调谐器）与调音台的接法比较简单。
值得注意的是，因节目源设备一般为立体声，故接入调音台要用两路输入通道，并且要将这两路输入通道上的声像电位器( PAN)分别转至L和R上，这样才能保证重放立体声。
信号处理设备（效果设备）与调音台的接法较为灵活，下面先以混响器为例进行说明。
混响器与调音台的接法可以有以下四种。
1．接在辅助输出与辅助输入之间这是标准的接法。
如图7-8所示，接在辅助输出(AUX2)（又称辅助发送，AUX SEND）与辅助输入(AUXIN)（又称辅助返回，AUX RTN）之间。
由图中可见，这种接法是从输入通道（例如通道1）取出一部分主信号通过AUX2电位器，经母线AUX2、F A2推子、辅助输出，加到混响器输入端，经混响器产生混响声，输往辅助输入，并经音量控制A1和该路PAN进入母线L、R，与来自输入通道的主信号在相加放大器SA中相加，形成混响效果。
雅马哈调音台使用说明
雅马哈调音台使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
教你几招最基本的调音台使用方法
教你几招最基本的调音台使用方法教你几招最基本的调音台使用方法,做了多年音响,这里想告诉那些想学调音的朋友们,只是用做交流经验,如果你是玩电声乐器的,建议你最好拥有一台调音台,这样你就可以跟乐友同时一起玩了, 调音台其实就是一个输入,输出的混音设备,他是不能够把信号进行处理的,要说处理,也只有带效果的调音台可以做到,我们先从信号输入端口说起,当你把吉他或者效果器的输出端接入调音台,一般是用大二芯接口,也叫6.3插头,首先调节输入电平,一般在调音台的输入端,就有一个GAIN的调节旋纽,这个叫增益旋纽,一般调到信号电平到0dB,如果你不知道调到哪个位置,告诉你一个最简单的方法,不管什么输入信号,都不要让0dB以上的信号灯长时间亮着,也就是红灯亮的位置,因为那样信号已经过载失真了,这样出来的声音也很难听,也称为破音,相当于破喇叭发出来的声音,如果调到了0dB 以后,跟着把调音台的分路推子推到0dB的位置,这样你需要多大的声音,调节总输出就可以了,但也最好不要调到过载,那样你的放大设备就会因为信号太强而产生失真, 因为时间的关系,以后有空再交流了,可以发我的邮箱:: 联系调音台的用法2009年08月15日星期六 03:13调音台~~大家基本上有过演出经验或录音经验的都见过，用过，至少在电影电视里面也见过吧?条件好的兄弟们可能还会拥有一个甚至更多(大部分是用来唬人的`~)调音台的基本特点就是块大，重量沉，一片一片的旋钮和一条一条的推子，当然了，还有很多很多的洞洞，让人有种想插的冲动~往往又无从下手，不知道怎么下手插`~!而这又往往很能唬住一般不太懂的人~~(这就是我说为什么有唬人的功效了)且慢、且慢，我话还没说完当然了，读说明书的方法由于一来说明书不太好找，找到了也大部分是英文的，专业词汇也多，确实不是一般正常人能理解的，所以俺还是按照我的理解给大家讲讲调音台的简单原理！调音台就是一个把声音信号输进来，调吧调吧再送出去的台子，从信号的种类来分呢，有模拟的也有数字的，处理模拟音频信号的就是模拟调音台了，数字的就不用废话了吧?数字的除了信号流不一样，多加了点效果和控制功能外，和模拟的没有什么不一样的，那我说说模拟的得了，我说的也是基本的一个原理，因为具体每个台子都不太一样，但是基本的道理都是一样的，所以大家只要记住了这些基本的东西，换什么台子都能很快适应的。
雅马哈 MG12 4FX 说明书
MIXING CONSOLEMIXING CONSOLEZH2请在操作使用前，首先仔细阅读下述内容*请将本说明书存放在安全的地方，以便将来随时参阅。
警告为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡，请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况：G只能使用本设备所规定的额定电压。
所要求的电压被印在本设备的铭牌上。
G只能使用规定的AC电源适配器(PA-20或YAMAHA推荐的相应产品)。
G请勿将电源线放在热源如加热器或散热器附近，不要过分弯折或损伤电源线，不要在其上加压重物，不要将其放在可能被踩踏引起绊倒或可能被碾压的地方。
G请勿打开本设备并试图拆卸其内部零件或进行任何方式的改造。
本设备不含任何用户可自行修理的零件。
若出现异常，请立即停止使用，并请有资格的YAMAHA维修人员进行检修。
G请勿让本设备淋雨或在水附近及潮湿环境中使用，或将盛有液体的容器放在其上，否则可能会导致液体溅入任何开口。
G切勿用湿手插拔电源线插头。
G若电源线出现磨损或损坏，使用设备过程中声音突然中断或因此而发出异常气味或冒烟，请立即关闭电源开关，从电源插座中拔出电源线插头，并请有资格的YAMAHA维修人员对设备进行检修。
G若本设备或AC电源适配器发生摔落或损坏，请立即关闭电源开关，从电源插座中拔出电源线插头，并请有资格的YAMAHA维修人员对设备进行检修。
注意为了避免您或周围他人可能发生的人身伤害、设备或财产损失，请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况：G当准备长期不使用本设备或发生雷电时，请从电源插座中拔出电源线插头。
G当从本设备或电源插座中拔出电源线插头时，请务必抓住插头而不是电源线。
直接拽拉电源线可能会导致损坏。
G为了避免产生不必要的噪音，请在AC电源适配器和本设备之间预留50cm或更多空间。
G请勿用布或毯子盖住或包裹AC电源适配器。
G移动设备之前，请务必拔出所有的连接电缆。

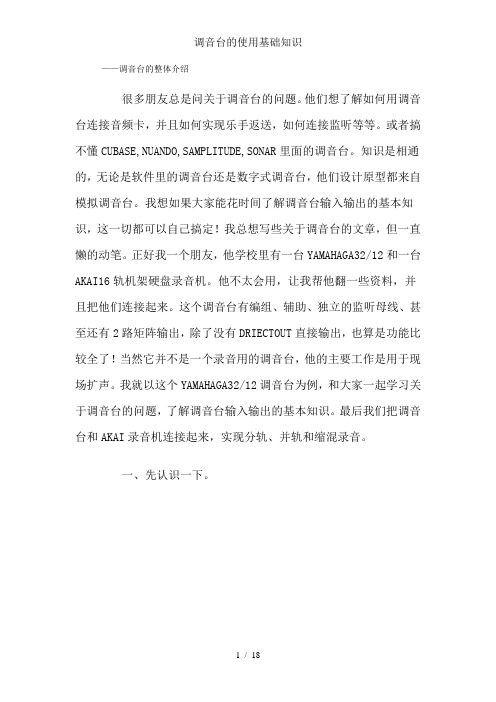

调音台的使用基础知识
——调音台的整体介绍很多朋友总是问关于调音台的问题。
他们想了解如何用调音台连接音频卡，并且如何实现乐手返送，如何连接监听等等。
或者搞不懂CUBASE,NUANDO,SAMPLITUDE,SONAR里面的调音台。
知识是相通的，无论是软件里的调音台还是数字式调音台，他们设计原型都来自模拟调音台。
我想如果大家能花时间了解调音台输入输出的基本知识，这一切都可以自己搞定！我总想写些关于调音台的文章，但一直懒的动笔。
正好我一个朋友，他学校里有一台YAMAHAGA32/12和一台AKAI16轨机架硬盘录音机。
他不太会用，让我帮他翻一些资料，并且把他们连接起来。
这个调音台有编组、辅助、独立的监听母线、甚至还有2路矩阵输出，除了没有DRIECTOUT直接输出，也算是功能比较全了！当然它并不是一个录音用的调音台，他的主要工作是用于现场扩声。
我就以这个YAMAHAGA32/12调音台为例，和大家一起学习关于调音台的问题，了解调音台输入输出的基本知识。
最后我们把调音台和AKAI录音机连接起来，实现分轨、并轨和缩混录音。
一、先认识一下。
调音台面板点击此处查看全部新闻图片上面是调音台的面板。
看上去很复杂？不用害怕，其实它可以主要分成两个部分：输入通道部分和主控部分。
细分的话包括输入部分：单声道输入、立体声输入、效果返回输入、磁带返回和TALKBACK （对讲）。
输出部分：立体声主输出（通常的MIX）、编组输出、辅助输出、矩阵输出、控制室监听、磁带输出。
从它的型号GA32/12,我们可以知道它有32路输入通道（28路单声道输入和2对立体声输入），12条母线输出通道（或叫总线）。
输入通道大家都知道，但什么叫母线呢？母线的英文是BUS,对于调音台，是指音频信号混音的线路。
母线分为立体声母线（也称为MIX 或者ST）、辅助母线（AUX）和编组母线（GROUP）。
当然还有监听母线，后面会详细介绍。
GA32/12有1对立体声母线，10条编组和辅助母线。
如何掌握调音台的使用（内容非常详细）
如何掌握调⾳台的使⽤（内容⾮常详细）调⾳台的使⽤！⼀. 输⼊部分（负责把话筒及其它设备的信号输⼊到调⾳台）；⼆. 输出部分（由调⾳台输出到录⾳设备和监听）；三. 监测部分（⽤表头、⾳箱、⽿机监测、监听所有信号）；先看⼀下图，这是⼀张模拟调⾳台的顶视图。
从上往下，从话筒卡农插座到推⼦，我们称之为⼀“路”或⼀个“通道”。
这有别于“轨”的概念，轨是针对录⾳设备来说的。
图中左边的是输⼊部分，右边的是输出部分，包括了总⾳量控制和编组输出的⾳量控制，⽿机监听输出控制，效果调整控制等。
监测部分这个台⼦有⽿机监听、⾳箱接⼝、总输出LED显⽰等。
下⾯就以这三个部分进⾏介绍说明。
输⼊部分任何⼀种调⾳台，我们都可在上⾯找到Input（输⼊）⼝，模拟输⼊⼀般分为卡农的和⼤三芯T RS两种，有的还有莲花RCA的⽴体声输⼊，⽤于接卡座或CD、VCD机的线路输出。
话筒插⼝⼀般都有幻象供电，在台⼦上可以找到幻象电源的开关，标注Phantom的便是。
看⼀下图，我们分别对它各部分进⾏说明。
1．信号输⼊插⼝(Input)。
从上往下第⼀个是卡农XLR插座，接话筒输⼊，通常都提供幻象供电。
下⾯是线路输⼊Line In。
再下⾯是Insert插⼊⼝，可⽤于接插⼊类效果器。
这⾥我要解释⼀下什么叫Insert？⼀般称之为插⼊或是插⼊点，指的是在调⾳台的信号线路上，信号可以被发送到外接设备上去进⾏处理的那个点，当信号被处理完毕后，还要返回到这个点。
通常，在插⼊点处我们使⽤的都是⼤三芯插头，⽽线的另⼀端则是两个⼤⼆芯。
当插⼝中没有插⼊插头时，信号就径直通过。
⽽当插⼝中插⼊了插头后，原来的信号通路就被切断了，取⽽代之的是信号从⼤三芯插头的⼀条线路被发送到外部设备上，然后再由⼤三芯插头的另外⼀条线路返回插⼊点处。
插⼊点⼀般都设在调⾳台的输⼊通道上，即在信号通路中较靠前的位置，有时就是紧接在通道输⼊的后⾯。
之所以这样设计，是因为我们通常在信号被发送到均衡器和混响等效果处理单元之前，需要使⽤压缩/限制器来控制信号的动态，或⽤噪声门来净化信号。
如何正确使用调音台详细使用说明
如何正确使用调音台详细使用说明调音台是音频工作室、演播室、现场演出等音频环境中必备的重要设备，它能够调节音频信号的音量、音色和效果等参数，对于音频的录制、混音和演出起到至关重要的作用。
本文将详细介绍如何正确使用调音台，包括调音台的基本功能和按钮介绍，以及常见的操作步骤和技巧。
一、调音台的基本功能和按钮介绍1. 输入通道：调音台一般具有多个输入通道，用于连接不同的音频设备，如麦克风、乐器、电脑等。
每个输入通道通常都有音量控制、音调控制和效果控制等按钮，用于调节相应的参数。
2. 主控部分：主控部分通常位于调音台的中央位置，包括主音量控制、主音调控制和主效果控制等按钮，用于调节整体音频的参数。
此外，主控部分还配备了输入选择、输出选择和录制选择等功能按钮，便于操作人员在不同场景下进行配置。
3. 辅助部分：辅助部分通常位于调音台的上方或侧面，包括话筒输入、耳机输出和扩音器输出等按钮。
话筒输入用于与演讲者或歌手进行交流，耳机输出用于监听音频信号，扩音器输出用于扩大音频信号，使其能够覆盖更大的范围。
二、常见的操作步骤和技巧1. 连接设备：首先，将需要连接的设备（如麦克风、乐器）插入到调音台的相应输入通道中，并确保连接稳固。
根据需要，可以为每个输入通道设置不同的音量、音调和效果参数。
2. 调整音量：音量控制是调音台最基本的功能之一，用于调节输入信号的音量大小。
操作人员可以根据需要，逐个调整输入通道的音量，确保每个声源能够达到适当的音量水平。
3. 调节音调：音调控制用于调整音频信号的音高和音色。
通过调节音调参数，可以使声音更加明亮或低沉，以满足不同的音乐风格和表达需求。
4. 添加效果：调音台通常带有各种效果处理器，如混响、压缩和均衡器等。
通过添加适当的效果，可以使音频信号更加生动和立体感。
在使用效果时，建议先了解每种效果的作用和参数设置，以免影响音频的质量。
5. 监听和调试：在调音过程中，及时监听音频信号是非常重要的。
雅马哈调音台如何使用
雅马哈调音台如何使用
当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众
多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每
一路的推杆和旋钮的意义都是一样的。
下面是关于雅马哈调音台的使用
方法教学视频。
一、这个调音台有8 路输入控制，我们只取其中一个来讲解各部
分的作用。
1.MIC：麦克风输入接口
麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡
式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口
高电平输入通常经由TRS 1/4 立体Phone Jack 或TRS 1/4 Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长(4.5m 以内)。
3.LINE -20DB：衰减20 分贝按键
按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，
设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输
入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉
的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减
器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音
量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范。
雅马哈调音台使用说明
雅马哈调音台使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雅马哈12路调音台的使用方法当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono PhoneJack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体PhoneJack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
5.GAIN：增益旋钮它是用来调节输入信号电平大小的。
输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。
显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。
增益范围为20 分贝到60 分贝。
值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。
使用高电平输入时要将增益转小。
增益旋钮是作为声音输入调音台的关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。
6.HIGH、MIDDLE、LOW：三段均衡器旋钮High、Middle、Low 分别可以对高频、中频、低频进行增强或衰减，控制范围为正负15 分贝。
中频控制收人声时尤其有用，可以非常准确地修饰演出者的声音。
低音：20 Hz ～500 Hz 适当时，低音张弛得宜，声音丰满柔和。
不足时声音单薄，过度提升时会使声音发闷，明亮度下降，鼻音增强。
中音：500 Hz ～2 KHz 适当时声音透彻明亮。
不足时声音朦胧，过度提升时会产生类似电话的声音。
高音：2 KHz～8 KHz 是影响声音层次感的频率。
不足时声音的穿透力下降，过强时会掩蔽语言音节的识别，使齿音加重、音色发毛。
7.MONITOR：总监听音量旋钮调节该通路在监听线路中的音量大小。
如不使用额外接入调音台的总监听设备，则此旋钮可置于0 处。
8.EFFECT：输出至效果器旋钮调节该旋钮决定该路输出至效果器的电平大小。
如不使用外接的效果器，则此旋钮可置于0 处。
9.PANPOT: 声像旋钮它用来调整该通道信号在左右声道之间的立体声位置。
调节范围左声道5 ～右声道5 ，如不需要制作特殊效果，一般置于0 处。
10.PFL：衰减器前监听按键当衰减器前监听按键按下时，监听输出送出的仅为该路信号，使用该键可有效地判别出杂音的来源。
当有多路输入的PFL 被按下时，监听输出送出的将是这些通路的混音。
11.FADER：衰减器(音量推子)决定该通道信号发送给总线输出的音量大小。
音量推子实际上是一个衰减器，用于对该通道的输出信号进行衰减。
当推子位于最下端（或音量旋钮位于最左端）时，信号被无穷衰减。
这时，该通道没有信号输出。
调节范围－∞～＋6分贝，一般以推到0 处适宜，超过0 则会使声音产生一定程度的失真。
如果一定要提高电平讯号，一般采用适当提高Gain的办法，而不会将衰减器提升超过0 。
由于音乐输入为连续，而人声输入为间断，故在操作上有一定区别。
在对音乐的输入轨道操作时，一般使用“淡入”、“淡出”效果。
即操作时先缓缓推拉衰减器，再慢慢加快操作速度，切忌匀速推拉或者瞬间大幅度的操作，这样会使听众感觉很不舒服。
而在对人声输入通道进行操作时，一般采用“一步到位”操作。
即在需要人声的时候，将推子一下推到大概合适的位置，再根据监听和电平表显示进行细微调节。
而不需要人声时，要马上把推子拉到最底部，以避免不必要的声音被输入进去。
接下来，我们再看看调音台右面的控制面板。
之前左面的面板是用来调节输入信号的，而右面的则主要负责调节输出信号。
1.MONITOR：监听输出接口提供外接监听设备的接口，用来连接外部监听设备。
2.EFFECT SEND：调音台输出至效果器接口将输入信号送出至外部效果器。
3.AUX IN STEREO：辅助立体声输入接口连接辅助的立体声输入设备。
4.EFFECT RETURN：效果器返回调音台接口将经过外部效果器处理送回的信号接入。
5.7.MASTER OUTPUT RIGHT：总输出右声道6.8.MASTER OUTPUT LEFT：总输出左声道提供各两种接口的左、右声道总输出。
输出信号为经过各项调节后的最终信号。
9.POWER ON：调音台开关当ON 的一边被按下时，调音台便接通电源，POWER 一侧则为断开电源。
10.HEADPHONE：监听耳机输出接口连接监听耳机。
当任何一条通道的PFL 都未按下时，耳机监听信号与总输出信号一致。
当有通道的PFL 键被按下时，则该输出为所有被按下PFL 键的通道信号的混音（包括通过效果器处理的音效）。
11.AUX IN：辅助立体声输入旋钮调节辅助立体声输入的电平高低。
12.PFL ON：PFL指示灯当有通道的PFL 键被按下时，此灯为点亮状态。
13.EFF.SEND：输出至效果器旋钮调节输出至外接效果器的信号的电平高低。
14.HP LEVEL：耳机监听音量旋钮调节输出到监听耳机的音量大小。
15.DELAY：延迟效果旋钮调节为输入信号做延迟效果处理的强度。
16.18.HIGH、LOW：二段均衡器旋钮对监听输出进行均衡调节。
17.LEVEL METER：电平表三色电平表可监看所有输入、群组和混音讯号，电表为峰值式显示。
显示范围为－20分贝～＋6 分贝。
有两条LED 灯显示，L-CH 与R-CH 分别表示混音左、右声道输出电平大小，如果按下PFL 键，则显示为被按下的声道的输出电平值。
一般应将峰值控制在0 处，不能持续出现红灯。
当调音台电源被接通时，ON 处的红灯会被点亮。
19.REPEAT：回响效果旋钮调节为输入信号做回响效果处理的强度。
20.EFF.MON：效果器至监听旋钮调节音源通过效果器处理后，输出至监听的大小。
21.PANPOT：声像旋钮22.23.PFL：衰减器前监听按键24.MONITOR：监听输出衰减器25.EFF.RET：效果器返回衰减器26.GRAPHIC EQUALIZER：图形均衡器对总输出音源信号进行比较细致的均衡调节。
频点分为63 250 1K 4K 16K，可分别进行－12 分贝～＋12 分贝的衰减或增益。
27. L-MASTER-R：总输出左、右声道衰减器调音台基本入门1 调音台基本入门作为一个现代乐手，经常会见到调音台。
就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备。
一个号称音响师的家伙躲在调音台后面，也不知在忙些什么。
如果他是个高手，你的演出会非常爽！或许你很好奇，但是不会介意自己不会使用调音台——那是专业设备嘛！不会用是应该的。
不过现在越来越多的朋友想在家里给自己录小样，开始玩电脑音乐。
于是总会使用到各种调音台。
什么模拟的、数字的，音频接口里也可能有内置的调音台界面，还有那些似乎更加摸不着头脑的音频软件的调音台。
总之到处都会找到调音台的影子。
很多朋友觉得调音台很复杂，弄不懂。
搞了半天甚至没有声音，郁闷！或者不懂原理，错误的使用调音台，使它没有发挥应有的作用。
想要学习一件事物，我们首先应该知道这个东西到底能够作些什么！我们能用调音台做些什么事情呢？大致可以有如下几项：一. 调音台能够放大输入通道的信号，并且调整输入声音的均衡（EQ）,甚至其他效果，比如压缩等等二. 调音台可以把很多声音的混合起来组成一个立体声！三. 调音台能为乐手和演员“返送”监听。
四. 调音台协助效果器为各个通道添加混响、延迟等效果五. 调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音六. 调音台能够可以让录音师很方便的监听所有通道的声音，并且并不干扰这些通道。
实践是学习调音台的最好方法。
我们以市场上比较常见的Behringer UB1622FX模拟调音台为例，介绍调音台的基本功能和使用方法。
这个UB1622FX调音台虽然体积不大，但是功能比较全，还内置了一个数字效果器。
首先声明我不是Behringer公司的“托儿”，我只想用一个具体的例子让大家了解调音台的一些基础知识！知识是相通的，只要掌握了调音台的基础知识，就可以很快掌握和使用各种各样的调音台，无论是模拟的还是数字的，甚至是那些虚拟的调音台，都能很快上手。
下面我们就结合Behringer UB1622FX调音台的实际情况，介绍调音台的功能和使用。
第一部分：信号的放大，参数均衡和插入效果我们知道话筒所产生的音频信号是非常微弱的。
而另外一些设备的输出信号，比如合成器，音频接口的输出等等，他们的信号比话筒的信号强很多倍，而且他们的信号大小也是各不相同，参差不齐。
我们需要一种设备将这些大大小小的声音信号调整成相同的大小，才能进行混音。
这种设备就是前置放大器，俗称话放。
请看。
UB1622FX的前置放大器部分大圆插座叫做cannon“卡农”插座，用来连接话筒或者同样使用卡农插座的一些专业设备。
卡农插座下面的插孔是TRS插孔，一般用来连接线路电平的信号。
主意，这两个插座是不能同时使用的！而且因为线路设计的原因，在这个调音台上，不能将线路电平的设备插到“卡农”插座上！前置放大器有控制旋钮，在UB1622上称作“TRIM”,有些调音台上称为“GAIN”或者“sensitivity”，中文名字是微调，增益，或者灵敏度。
