桥梁结构振动模态测试方案详解
结构动力学中的桥梁振动分析
结构动力学中的桥梁振动分析结构动力学是研究结构物在外力作用下的运动规律和动力响应的学科，桥梁振动分析则是结构动力学中一个重要的研究领域。
桥梁作为重要的交通工程构筑物，其振动特性对桥梁结构的安全性和使用寿命有着举足轻重的影响。
在本文中，我们将探讨结构动力学中的桥梁振动分析的方法和应用。
I. 桥梁振动的基本概念桥梁振动是指桥梁结构在受到外力作用后发生的振荡现象。
振动一般可分为自由振动和强迫振动两种类型。
自由振动是指桥梁在无外界干扰作用下的自身振动，其频率和振型由桥梁的固有特性决定。
而强迫振动是指桥梁受到外力激励后的振动，外力的频率可能与桥梁的固有频率一致或不一致。
II. 桥梁振动分析的方法1. 等效刚度法等效刚度法是一种常用的桥梁振动分析方法。
它将桥梁视为一根等效梁，通过对等效梁的刚度特性进行建模和计算，得到桥梁的动态响应。
等效刚度法适用于简化桥梁结构的复杂性，快速获取桥梁的动态特性。
2. 有限元法有限元法是一种较为精确的桥梁振动分析方法。
它将桥梁结构进行离散化，将结构划分为许多小单元，在每个小单元中建立动力学方程，并求解整个结构的动态响应。
有限元法适用于复杂桥梁结构的振动分析，可以考虑各种边界条件和非线性因素的影响。
III. 桥梁振动分析的应用1. 桥梁设计桥梁振动分析可以帮助工程师评估桥梁结构的稳定性和安全性。
通过分析桥梁的自由振动频率和振型，可以选择合适的结构参数，减小桥梁的共振效应，提高桥梁的抗震性能。
2. 桥梁监测桥梁振动分析可以用于桥梁的实时监测和健康评估。
通过监测桥梁的动态响应，可以发现结构的异常变形和疲劳损伤，及时采取修复措施，保证桥梁的安全使用。
3. 桥梁改造桥梁振动分析可以用于桥梁的改造和加固设计。
通过分析桥梁的动态响应，可以确定需要加固的部位和加固措施的方案，提高桥梁的承载能力和使用寿命。
IV. 振动控制技术随着科学技术的发展，振动控制技术在桥梁工程中逐渐得到应用。
主动振动控制技术和被动振动控制技术是两种常见的振动控制方法。
力学桥梁振动实验报告
一、实验目的1. 理解桥梁振动的基本原理和影响因素。
2. 通过实验，验证桥梁振动的理论公式，如固有频率、振型等。
3. 掌握桥梁振动实验的基本操作和数据处理方法。
4. 分析桥梁在不同载荷和结构参数下的振动特性。
二、实验原理桥梁振动是指桥梁在外力作用下发生的周期性运动。
根据振动形式，桥梁振动可分为自由振动和强迫振动。
本实验主要研究桥梁的自由振动。
桥梁的自由振动可以由以下公式描述：\[ m\frac{d^2x}{dt^2} + c\frac{dx}{dt} + kx = 0 \]其中，\( m \) 为桥梁的质量，\( x \) 为桥梁的位移，\( t \) 为时间，\( c \) 为阻尼系数，\( k \) 为桥梁的刚度。
桥梁的固有频率 \( \omega_n \) 可以通过以下公式计算：\[ \omega_n = \sqrt{\frac{k}{m}} \]三、实验设备和仪器1. 桥梁振动实验台2. 力传感器3. 数据采集器4. 激振器5. 激光测距仪6. 振动传感器7. 计算机四、实验步骤1. 搭建实验装置：将桥梁振动实验台安装好，连接好力传感器、数据采集器、激振器、激光测距仪和振动传感器。
2. 调整实验参数：根据实验要求，调整桥梁的初始状态，如初始位移、初始速度等。
3. 激发振动：使用激振器激发桥梁振动，同时记录力传感器和振动传感器的数据。
4. 采集数据：使用数据采集器实时采集力传感器和振动传感器的数据，并存储到计算机中。
5. 数据处理：对采集到的数据进行处理，如滤波、计算固有频率、振型等。
五、实验结果与分析1. 固有频率的测定：通过实验数据，计算桥梁的固有频率，并与理论计算值进行比较。
2. 振型的测定：通过实验数据，绘制桥梁的振型图，分析桥梁在不同频率下的振动模式。
3. 影响因素分析：分析桥梁在不同载荷和结构参数下的振动特性，如桥面质量、阻尼系数、刚度等。
六、结论1. 通过实验，验证了桥梁振动的理论公式，并计算出桥梁的固有频率和振型。
桥梁设计中的桥梁振动分析
桥梁设计中的桥梁振动分析桥梁是连接两个陆地或建筑物的重要工程构筑物，是现代社会交通的重要组成部分。
在桥梁设计中，桥梁振动分析被广泛运用，它能帮助工程师了解桥梁在使用过程中的动态行为，为确保桥梁的安全性提供重要参考。
本文将探讨桥梁振动分析的相关内容。
桥梁振动分析是一种研究桥梁结构在受到外部荷载或内部因素作用下的振动特性的方法。
桥梁振动分析可以分为静态与动态两种情况。
首先，静态振动分析主要研究桥梁结构在受到静力荷载作用后的变形和应力分布情况。
在桥梁设计中，静态振动分析可用于确定桥梁在静态荷载作用下的结构安全性。
通过对桥梁的静态振动分析，工程师可以评估桥梁在正常使用情况下的结构稳定性，并制定相应的施工方案和荷载限值。
接下来，动态振动分析主要研究桥梁结构在受到动态荷载作用时的振动特性。
桥梁结构在受到行车、行人以及风等外部荷载作用时，会出现不同频率和振幅的振动。
动态振动分析可以帮助工程师了解桥梁结构在受到外部荷载时的动态响应情况，进而评估桥梁的稳定性和安全性。
此外，在桥梁设计中，还需要考虑到桥梁的自振频率以及自激振动的影响。
通过动态振动分析，可以确定桥梁的自振频率，并采取相应的措施来避免自激振动的发生，从而保证桥梁的安全运行。
在桥梁振动分析中，还需要考虑到桥梁结构的材料和几何属性对振动特性的影响。
桥梁结构的材料特性包括弹性模量、密度以及阻尼比等。
这些参数会影响桥梁的振动频率、振幅以及能量耗散情况。
此外，桥梁的几何属性，如跨度、梁高、刚度等，也会对桥梁的振动特性产生重要影响。
工程师需要充分考虑这些因素，通过合理的材料选择和几何设计，来提高桥梁的振动特性。
当前，随着科技的进步，桥梁振动分析的方法也在不断发展。
传统的桥梁振动分析方法主要基于有限元分析技术，通过数值模拟来研究桥梁的振动特性。
但是，传统方法存在计算量大、模型复杂、求解耗时等问题。
近年来，随着计算机技术和数学方法的发展，人工智能、数据挖掘等新技术在桥梁振动分析领域得到了应用。
桥梁结构动态荷载试验方案及结果分析
桥梁结构动态荷载试验方案及结果分析一、引言桥梁作为城市交通重要的基础设施之一，其承载能力的安全性和可靠性至关重要。
为了确保桥梁结构在实际使用过程中能够安全可靠地承受各种荷载，动态荷载试验是必不可少的评估手段之一。
本文旨在探讨桥梁结构动态荷载试验方案及结果分析。
二、动态荷载试验方案1. 试验目标动态荷载试验的首要目标是评估桥梁结构在实际使用荷载下的动态响应特性，如振动频率、加速度等。
此外，试验还应考虑桥梁在临时荷载或地震等异常情况下的响应能力，以确保桥梁具备足够的抗震能力。
2. 试验装置为了模拟真实的动态荷载条件，试验中需要使用相应的试验装置。
常见的试验装置包括动力振动台、液压缸、振动板等。
根据桥梁结构的特点和试验目标，选择合适的试验装置非常重要。
3. 试验布置试验前需要确定试验布置方案，包括试验点的选择和布设方式。
试验点的选择应涵盖桥梁的各个关键部位，并且要充分考虑结构的几何形状和荷载传递路径。
试验布设方式通常有单点激励、多点同步激励等，具体选择应结合试验目标和试验装置的特点进行。
4. 试验荷载试验荷载是动态荷载试验中的核心内容，包括静态荷载和动态荷载。
静态荷载通常是桥梁使用阶段的标准荷载，如行车荷载、人行荷载等。
动态荷载则可以通过地震模拟或者实际的交通载荷模拟得到。
根据试验目标和具体情况，确定合适的试验荷载是保证试验准确性的关键。
5. 试验参数及采集在动态荷载试验过程中，需要对试验参数进行准确的采集和记录。
试验参数可以包括桥梁结构的振动加速度、位移、应力等。
为了确保数据的准确性和可靠性，选择合适的传感器并进行合理的布置非常重要。
三、试验结果分析1. 数据处理试验结束后，需要对采集到的试验数据进行处理。
数据处理可以包括滤波、转换和归一化等步骤，以消除噪声和提取有效信息。
根据试验目标，可以采用频域分析、时域分析等方法对数据进行进一步处理。
2. 结果分析根据试验数据的处理结果，可以进行桥梁结构的动态响应分析。
【桥梁结构试验-章关永】第四章
用车辆激励 用突释法水平激励 用枕木竖向、侧向激励 卷扬机
桥墩 断裂器 桥面
第四章 桥梁振动试验
用自制土火箭对桩基进行激励 Vasto da gama桥自由振动激振
同济大学桥梁工程系版权所有
自由振动衰减法—求阻尼比公式
yn Aetn sin( tn )
yn m Ae
第四章 桥梁振动试验
第四章 桥梁振动试验
桥梁自振特性测定 桥梁动力响应测试
桥梁振动试验实例
实验和现场教学
同济大学桥梁工程系版权所有
概述
桥梁振源: 对引起桥梁振动的风、地震和车辆振动等
振动源（或荷载）的测定。
自振特性:
桥梁自振特性是桥梁结构的固有特性，也 是桥梁振动试验中最基本的测试内容。
同济大学桥梁工程系版权所有
钢简支梁自振特性测定教学实验
3.实验仪器和设备
ZJY-601A型振动教学实验仪 压电式加速度计 CF360信号分析仪 DASP动态信号采集仪 1台 2枚 1台 1套
加速度计
第四章 桥梁振动试验
ZJY-601A型振动教学实验仪
FFT信号分析仪
同济大学桥梁工程系版权所有
钢简支梁自振特性测定教学实验
第四章 桥梁振动试验
FFT方法，各种时域方法，模态分析
同济大学桥梁工程系版权所有
环境随机振动法
功率谱、频率响应函数和相干函数：
功率谱：
G ( f ) lim
1 1 [ lim f 0 (f ) T T
T
0
x 2 (t , f , f )dt]
频率响应函数：
Gik ( f ) H ( f )Gkk ( f )

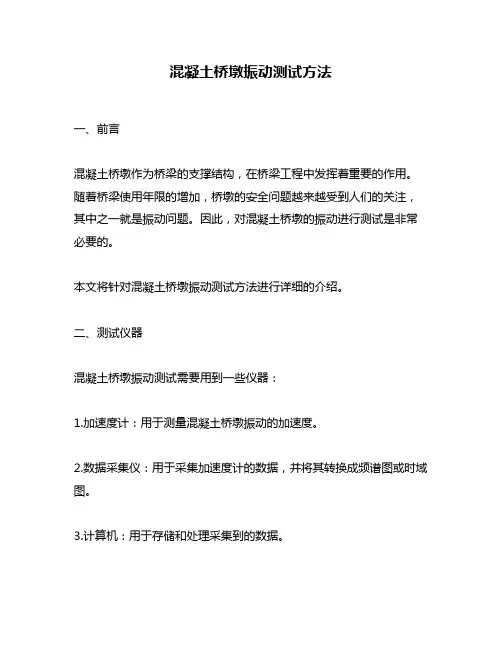

混凝土桥墩振动测试方法
混凝土桥墩振动测试方法一、前言混凝土桥墩作为桥梁的支撑结构，在桥梁工程中发挥着重要的作用。
随着桥梁使用年限的增加，桥墩的安全问题越来越受到人们的关注，其中之一就是振动问题。
因此，对混凝土桥墩的振动进行测试是非常必要的。
本文将针对混凝土桥墩振动测试方法进行详细的介绍。
二、测试仪器混凝土桥墩振动测试需要用到一些仪器：1.加速度计：用于测量混凝土桥墩振动的加速度。
2.数据采集仪：用于采集加速度计的数据，并将其转换成频谱图或时域图。
3.计算机：用于存储和处理采集到的数据。
三、测试原理混凝土桥墩的振动可以通过加速度计进行测量。
加速度计将桥墩的振动信号转换成加速度信号，并通过数据采集仪进行采集。
采集到的数据可以通过计算机进行处理，得到频谱图或时域图，从而分析桥墩的振动情况。
四、测试步骤1.确定测试点位测试点位的选择应该全面，从而能够全面地了解桥墩的振动情况。
测试点位应该包括桥墩的不同位置、不同高度和不同方向。
2.安装加速度计加速度计的安装应该严格按照厂家的要求进行，保证测试的准确性和可靠性。
加速度计的安装位置应该选择在桥墩的振动集中位置，同时应该避免加速度计和桥墩之间的干扰。
3.进行振动测试在测试前应该对测试仪器进行校准，以保证测试的准确性。
测试时应该先进行空测，记录下背景噪声。
然后进行实测，记录下桥墩的振动信号。
测试时间应该足够长，以保证数据的充分采集。
4.数据处理采集到的数据可以通过计算机进行处理。
处理的方法可以根据需要选择。
常用的方法有时域图、频谱图、波形图等。
通过对数据的处理，可以得到桥墩的振动情况，从而判断桥墩的安全状况。
五、注意事项1.测试前应该对测试仪器进行校准，以保证测试的准确性。
2.测试时应该避免加速度计和桥墩之间的干扰。
3.测试时应该选择合适的测试点位，以全面地了解桥墩的振动情况。
4.测试时间应该足够长，以保证数据的充分采集。
5.数据处理时应该选择合适的处理方法，以得到准确的测试结果。
6.测试结束后，应该对测试仪器进行清洁和保养，以保证其长期稳定的工作。
模态测试试验课件
目录
• 模态测试试验概述 • 试验准备 • 试验实施 • 试验结果分析 • 试验报告撰写 • 常见问题与解决方案 • 案例分析与应用
01
模态测试试验概述
Chapter
定义与目的
01
模态测试试验是一种通过振动测试方法，确定结构模态参数的技术手段。它主要 用于研究结构的动态特性，评估其整体和局部性能，预测结构在外部激励下的响 应，为结构设计和优化提供依据。
根据测试对象的特点，选择合适的激励信号，包括频率范围、幅度、相位等，以确保测试结果的准确 性。
数据采集的稳定性问题
数据采集系统不稳定
数据采集系统的噪声、干扰和失真等问 题会影响测试结果的稳定性。
VS
解决方案
采用高性能的数据采集系统，并采取有效 的去噪和滤波措施，以减小干扰和失真对 测试结果的影响。
据。
案例三：汽车底盘模态测试
总结词
汽车底盘模态测试是汽车研发过程中的一项重要测试， 用于评估底盘结构的动态特性和稳定性。
详细描述
在汽车底盘模态测试中，通过在底盘上布置振动传感器 和加速度计，可以测量底盘在不同振源激励下的振动响 应。这些测量数据经过处理和分析，可以识别出底盘的 模态参数，包括固有频率、阻尼比和模态形状。通过这 些参数，可以评估底盘结构的强度、刚度和稳定性，为 优化设计提供依据，确保汽车行驶的平顺性和安全性。
模态质量
模态质量是指模态振型的峰值，反映了结构在某一模态下的质量分布情况。模态质量的大小对于结构的动力学特 性和振动控制具有重要影响。
模态刚度
模态刚度是指模态振型对应的刚度矩阵的特征值，反映了结构在某一模态下的刚度分布情况。模态刚度的大小对 于结构的响应和稳定性具有重要影响。
力学实验-桥梁振动研究实验
力学实验-桥梁振动研究实验Pasco 系统是Pasco Scientific公司（美国）开发的一套基于计算机的科学实验系统。
它的主要优点是实验数据的采集和处理都是由计算机来完成的，这使得实验者进行实验时，在保证实验数据准确、完成的前提下，可以很方便地获取实验数据，并可以以图表、表格等良好形式将实验数据输出。
【实验目的】1．熟悉Pasco科学实验系统，学会相关软件的使用2．学会使用ME-7003大结构单元搭建各种结构。
3．通过负载单元测量框架结构各部分的受力情况并进行分析。
4. 观察桥梁振动情况并利用负载单元测量桥梁的共振频率。
【实验原理】1．静力学静力学是研究物体的平衡或力系的平衡的规律的力学分支。
静力学一词是P·伐里农1725年引入的。
按照研究方法，静力学分为分析静力学和几何静力学。
分析静力学研究任意质点系的平衡问题，给出质点系平衡的充分必要条件。
几何静力学主要研究刚体的平衡规律，得出刚体平衡的充分必要条件，又称刚体静力学。
几何静力学从静力学公理（包括二力平衡公理，增减平衡力系公理，力的平行四边形法则，作用和反作用定律，刚化公理）出发，通过推理得出平衡力系应满足的条件，即平衡条件；用数学方程表示，就构成平衡方程。
静力学中关于力系简化和物体受力分析的结论，也可应用于动力学。
借助达朗贝尔原理，可将动力学问题化为静力学问题的形式。
静力学是材料力学和其他各种工程力学的基础，在土建工程和机械设计中有广泛的应用。
静力学是力学的一个分支，它主要研究物体在力的作用下处于平衡的规律，以及如何建立各种力系的平衡条件。
平衡是物体机械运动的特殊形式，严格地说，物体相对于惯性参照系处于静止或作匀速直线运动的状态，即加速度为零的状态都称为平衡。
对于一般工程问题，平衡状态是以地球为参照系确定的。
静力学还研究力系的简化和物体受力分析的基本方法。
静力学相关公理：（1）力的平行四边形法则作用在物体上同一点的两个力，可合成一个合力，合力的作用点仍在该点，其大小和方向由以此两力为边构成的平行四边形的对角线确定，即合力等于分力的矢量和。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁结构振动模态测试方案详解随着城市建设和交通网络的不断发展，桥梁作为交通基础设施的重
要组成部分，其结构的稳定性和安全性显得尤为重要。
为了评估桥梁
结构的健康状况和振动特性，振动模态测试变得愈发重要。
本文将详
细介绍桥梁结构振动模态测试的方案，包括测试原理、步骤以及相关
的仪器设备。
1. 测试原理
桥梁结构振动模态测试的原理基于结构的自由振动特性。
当桥梁受
到外力激励或者内部失稳引起的振动时，桥梁结构会以自由振动频率
和模态形状进行振动。
通过对振动信号的采集和分析，可以确定桥梁
结构的固有频率、阻尼比和振型等关键参数，从而评估结构的稳定性
和安全性。
2. 测试步骤
（1）准备工作：在进行振动模态测试前，需要进行一些准备工作。
首先，确定测试对象，即需要测试的桥梁结构，并清理测试区域，确
保测试点位能够正常布置。
其次，选择合适的测试仪器设备，包括加
速度传感器、振动激励器和数据采集系统等。
（2）传感器布置：根据测试需要，在桥梁结构的合适位置布置加
速度传感器。
传感器的数量和位置需要根据桥梁的几何形状和结构特
点来确定，一般选取梁端部和中间位置来布置传感器，以获取更全面
的振动信息。
（3）振动激励：为了激发桥梁结构的振动，需要使用振动激励器
对测试对象进行激励。
振动激励器可以通过施加外部力或者振动源来
实现，使得桥梁结构处于激励状态，从而产生自由振动。
（4）数据采集与分析：在桥梁结构受到激励后，采集传感器所得
到的振动信号，并通过数据采集系统进行处理和分析。
数据采集系统
可以记录振动信号的幅值、频率和相位等信息，并将数据转化为频谱
图或模态形状等可视化结果。
（5）测试结果评估：通过对测试结果的评估，可以判断桥梁结构
的振动模态特性以及存在的问题。
结合理论计算和振动参数分析，可
以进一步评估桥梁结构的健康状况，为后续维护和加固工作提供参考。
3. 测试设备
桥梁结构振动模态测试需要使用一系列的仪器设备，以确保测试的
准确性和可靠性。
常用的测试设备包括：
（1）加速度传感器：用于测量桥梁结构振动的加速度值，常用的
传感器类型有压电式和电容式传感器。
（2）振动激励器：用于对桥梁结构进行振动激励，常用的激励方
式有冲击激励和连续激励两种。
（3）数据采集系统：用于采集和处理传感器所测得的振动信号，
一般包括数据采集卡、计算机和数据处理软件等。
（4）分析软件：用于对振动信号进行分析和处理，提取出桥梁结
构的模态参数，如频率、阻尼比和振型等。
4. 结束语
桥梁结构振动模态测试是评估桥梁健康状况和结构安全性的重要手段。
通过选择合适的测试原理和步骤，并配备适当的测试设备，可以有效地获取桥梁结构的振动特性信息。
这些信息对于指导桥梁的维护和加固工作具有重要意义，保障城市的交通运输安全。
