8、投影简化
Page 78
Page 79
Page 80
9、断开的画法轴、杆类较长的机件，当沿长度方向
形状相同或按一定规律变化时，允许断开画出。
实长拉杆轴套断开画法
标注尺寸时，仍注实长。
Page 81
实长阶梯轴断开画法
6-5 机件表达方法综合运用举例
一选用原则
在选择表达机件的图样时，首先应考虑看图方便，并根据机件的结构特点，用较少的图形，把机件的结构形状完整、清晰地表达出来。
② 在剖切面后的其它结构仍按原来位置投射。
☆ 适用范围：
当机件的内部结构形状用一个剖切平面剖
切不能表达完全，且机件又具有回转轴时。
Page 49
Page 50
⒊ 几个平行的剖切平面（阶梯剖）
当机件上具有几种不同的结构要素（如孔、槽等），它们的中心线排列在几个互相平行的平面上时，宜采用几个平行的剖切面剖切
在这一原则下，还要注意所选用的每个图形，它既要有各图形自身明确的表达内容，又要注意它们之间的相互联系。
Page 82
综合运用举例
以阀体为例，说明表达方法的综合运用。
Page 83
图形分析
阀体的表达方案共五个图形:两个基本视图（全剖主视图“B—B” 全剖俯视图 “A— A”）、一个局部视图（“D”向）一个局部剖视图（“C—C”和一个斜剖的全剖视图（“E—E旋

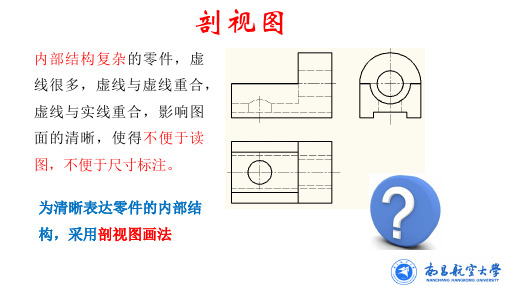

解决办法？采用剖视图
Page 13
一、剖视图的概念
⒈ 剖视图的形成
Page 14
假想用一
剖切面将机件剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投射，并在剖面区域内画上剖面符号。

工程制图教程课件6.2 剖视图-2020

二、剖切面的种类
2.几个平行的剖切面
只用一个剖切平面无法表达清楚的，需要采用多个相互平行的剖切平面，也称阶梯剖。
画阶梯剖时应注意下列问题:
要点一要点二要点三要点四
3.几个相交的剖切面
用几个相交的剖切面（交线垂直于某一个投影面）剖开机件获得的剖视图
采用这种方法剖切时，应先按剖切位置将机件剖开，然后将倾斜部分的结构旋转到与某一投影面平行的位置后再进行投影，使剖开部分的结构在该投影面上的投影反映实形。因此这种剖切方法也称为旋转剖。
3.画剖视图件内部的真实形状，剖切平面应通过孔的轴线或机件的对称平面，并平行于剖视图所在的投影面。
（2）剖切的假想性
所画剖可见轮廓线应全部画出视图不影响其他视图的绘制，即当机件的某一个视图画成剖视图后，其它视图仍应完整地画出。
主视图画成剖视图
俯视图任完整画出
半剖视图主要用于内部结构和外部形状都要表达，且机件对称的情况。
画半剖视图时应注意的事项:
要点一要点二要点三要点四
3.局部剖视图用剖切平面局部地剖开机件所得到的剖视图称为局部剖视图。一般用波浪线将未剖开的视图部分与局部剖部分分开。
半剖视图主要用于内部结构和外部形状都要表达，且机件不对称的情况。
（3）可见轮廓线应全部画出
X方向基准对称线
3.画剖视图的注意事项
（4）剖视图中虚线的处理
a. 在剖视图中，不可见轮廓线或其他结构若其他视图已表达清楚，则不画虚线。
b.对于没有表达清楚的结构，在不影响剖视图的清晰，同时可以减少一个视图的情况下，可画少量虚线。
此X方处向虚基线准画轮廓出线
此处虚线省略不画

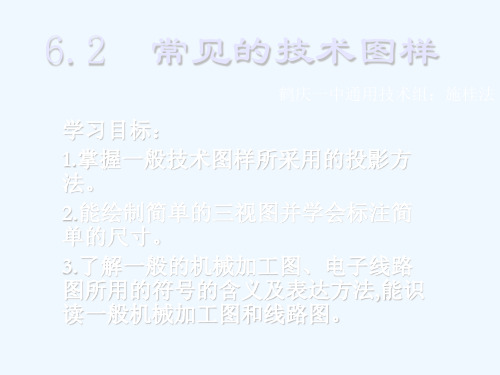

高中通用技术：62常见的技术图样课件

尺寸界线尺寸界线用细实线绘制，并应由图形的轮
廓线、轴线或对称中心线处引出。也可利
尺
用轮廓线、轴线或对称中心线作尺寸界线。
寸
组
成
尺寸线尺寸线用细实线绘制，不能用其它图线
的
代替，一般也不得与其它图线重合或画
要
在其延长线上。
素
尺寸数字图样上所注尺寸表示形体的真实大小与图样的大小及绘图的准确度无关。
答案：1.主视图 2.不能
4、三视图的绘制
笔：粗实线矩形笔；其余
园锥形笔
ቤተ መጻሕፍቲ ባይዱ
线：粗实线可见的轮廓线
虚线不可见的轮廓线
细实线尺寸标注线
点划线中心线、对称线、轴线
案例：形体结构的三视图
案例：模型房的结构与三视图
模型房的构成特征为： (1)由一个长方体和一
个三棱柱共同构成，前后对称； (2)在长方体的正中央开设门洞，其结构左右对称。
(5)在XY线以下10mm处，画出俯视图的背面投影，再依据45’角的斜参照线确定左视图上背面投影的位置。
(6)根据模型的全高，画出模型顶线作为水平构造线。
(7)从主视图画垂线，完成俯视图轮廓。
(8)根据模型前后对称特征，在俯视图中确定模型房屋脊的位置。
(9)依据45‘斜参照线确定左视图上房屋脊的位置。
作图：
(1)根据模型的尺寸，选择绘图比例为1：1，使用A4号图纸(横放)，用H型铅笔画底图。
(2)在离图框底线100mm处，绘制一条XY线，作为主视图和左视图的底线。
(3)根据模型的尺寸，确定主视图的对称线(点画线)位置，画出主视图的轮廓。
(4)在主视图右下角处，画出一条与 XY水平线成45‘角的斜参照线。

全套电子课件：机械制图(第六版)

3．类似性
物体上倾斜于投影面的平面R，其投影r是原图形的类似形；倾斜于投影面的直线EF的投影比实长短。
§2－2 三视图的形成及其投影规律
一、三投影面体系的建立二、三视图的投影对应关系三、三视图与物体的方位对应关系
一、三投影面体系的建立
主视图俯视图左视图
三视图的形成
图2－6 三视图的展开
四、学习方法提示
自始至终把物体的投影与物体的形状紧密联系，不断地“由物画图”和“由图想物”，既要想象物体的形状，又要思考作图的投影规律，逐步提高空间想象和思维能力。
学与练相结合。规律性的投影作图；规范性的制图标准。
五、工程图学的历史与发展
工程图学的发展中国人民在图学发展历史中的贡献计算机绘图
二、标注尺寸的要素
尺寸界线尺寸线尺寸数字
标注尺寸的要素
1．尺寸界线
尺寸界线表示所注尺寸的起始和终止位置，用细实线绘制，并应从图形的轮廓线、轴线或对称中心线引出；也可以直接利用轮廓线、轴线或对称中心线作为尺寸界线。
2．尺寸线
尺寸线用细实线绘制，应平行于被标注的线段，相同方向的各尺寸线之间的间隔约7 mm。
一、棱柱
棱柱的棱线互相平行。常见的棱柱有三棱柱、四棱柱、五棱柱和六棱柱等。
正五棱柱三视图作图步骤
二、棱锥
棱锥的棱线交于一点。常见的棱锥有三棱锥、四棱锥和五棱锥等。
四棱锥三视图作图步骤
【例2－6】已知物体的主、俯视图，补画左视图。
解题步骤
三、圆柱
圆柱面可看做是由一条直母线绕与其平行的轴线回转而成。圆柱面上任意一条平行于轴线的直线，称为圆柱面的素线。
2．尺寸线为竖直方向时，尺寸数字由下向上书写，字头朝左。

《机械制图》(张雪梅)教学课件第一章机械制图的基本知识与技能

线性尺寸中尺寸数字的标法
半径和直径的尺寸标法
角度的尺寸标法
狭小部位的尺寸标法
对称图形的尺寸标法
2.2 常见尺寸标法
（a）
（b）
图1-15 线性尺寸数字的方向
2.2 常见尺寸标法
（a）半圆和小圆弧的半径标法
（b）大圆弧的半径标法
（c）直径的标法
图1-15 线性尺寸数字的方向
2.2 常见尺寸标法
（d）
➢ 2.将圆周五等分
4.2 等分圆周并作正多边形
已知圆的半径，可用圆规将圆周五等分，然后利用直线连接各等分点即可绘制圆的内接正五边形，具体作图步骤如下。
（a）
（b）
（c）
图1-28 将圆周五等分并画正五边形
（d）
➢ 2.将圆周五等分
4.2 等分圆周并作正多边形
①
以圆的象限点A 为圆心，OA为半以点B为圆心，BC为径画圆弧，交外半径画圆弧，交直线接圆于点E和点F， OA 于点 D ，如图 1连接 EF 交直线 28（b）所示；接着 OA于点B，如图以点C为圆心，CD为 1-28 （ a ）所示。半径画圆弧，交外接
图纸幅面简称图幅，是指图纸尺寸规格的大小。图纸幅面用图纸的短边长边 B L表示。为了便于图纸的装订和保管，绘制技术图样时，应优先选用表1-1中的A0～
A4这五种基本幅面，必要时也允许选用加长幅面的图纸。加长幅面时，基本幅面的长边尺寸保持不变，短边尺寸乘以整数倍即可。
表1-1 图纸幅面及尺寸
➢ 1.图纸的幅面
为了保证同一图样上的同类线型粗细一致，画粗实线用的铅笔，铅芯应磨削成截面为d xd（d为要画线条的宽度）的四棱柱形；写字和标注尺寸时，铅笔铅芯部分应削成锥形；画线时，铅笔与画线方向的夹角约60°，如图1-25所示。此外，削铅笔时应从没有标号的一端开始，保留有标号的一端以便识别其硬度。

机械制图知识培训教材ppt课件

2、保证零件质量的尺寸
一个零件有了定形尺寸和定位尺寸就可以保证零件的外形，但要达到使用要求是不够的，因此要在图纸中约束工人师傅加工零件的精度。
零件的精度又分为尺寸公差和形位公差。尺寸公差一般体现在零件配合中。决定尺寸公差的因素主要是加工机床与操作方法，因此要根据实际的零件精度要求选择合适的公差。零件的形位公差造成的因素有很多，作为设计人员要了解清楚一些形位公差会对装配造成的影响。这些将会在下次详细介绍。
7.推行自主招生改革,扩大学校的招生自主权,有助于高校根据自己的办学定位、育人要求,选拔适合本校培养目标的学生。
很少标注弧长，注意一下标法
圆、圆弧、球面标注球面标注尺寸前面+SR 直径标注时尺寸线一定是穿过圆心的，不能像标注半径那
样写着Φ。
小尺寸的标注法
对称尺寸标注
简化标注
断面正方形结构尺寸前加或BXB。板类零件厚度在尺寸线前加t 。
当需要指明半径尺寸是由其他尺寸所确定时，应用尺寸线和符号R标出，但不要写出尺寸数字（如下图 c）。同一图形中，对于尺寸相同的孔槽等组成要素可仅在一个要素上注出尺寸和数量（下图d）;当均匀分布组成要素的定位和分布情况已在图形中明确时，可不标注角度，并省略“均布”两字。（如e中两图）；同一图形中具有几种尺寸数值相近而又重复的要素可采用标记的方法来区分
• 剖视图
总结：
标注零件图的过程实际就是自己在大脑中的一个加工零件的过程。标注之前首先要明确什么样的零件用什么设备干。
1、确定零件外形的尺寸：定位尺寸与定形尺寸。定形尺寸的标注按上面图标中规范标注。
定位尺寸的标注首先确定零件加工的基准，在同一工序上的尺寸用同一基准，选定的基准要方便加工测量。零件需要重新装夹定位加工的地方需要重新选定新的测量基准。

机械制图教学课件 (13)[9页]

• 1、凡是两零件有连接和配合关系的地方，它们的基本尺寸是相同的。因此，可以只对其中一个零件进行测量，而分别注在两上零件的对应部分。 • 2、标准件一般只需测量它们的主要尺寸，再从有关标准手册查出它们的标准号码列入明细表内即可，不必画零件草图。

四、画装配图
• （一）关于视图的选择
• 主视图要尽量多地表达其装配关系、零件之间的位置关系，尽可能反映工作原理或工作情况。
下面以铣床顶尖座为例分析
• 1、松紧工件的顶紧机构 • 2、调整顶尖高低的机构 • 3、夹紧机构
二、拆卸装配体，画装配示意图
• 拆卸前应先测量一些重要的尺寸 • 同时还要了解装拆顺序
• 对拆卸下来的零件要进行编号登记，加上号签，妥善保管，以免画零件图和复原时工作紊乱。
三、测绘零件并画零件草图
• 一般选择工作位置且反映较多主要零件的方向作为主视方向。其他视图的选择应各有侧重点，辅助主视图完整清晰地表达部件。
画图步骤
• 1、定好基本视图的位置，画它们的主要中心线和画图基准线；然后从主视图开始，画出顶尖和顶尖套的大致轮廓 • 2、画出尾架体的大致轮廓。 • 3、画出定位螺杆和顶紧螺杆。 • 4、画出底坐和升降螺杆。 • 5、完成全图。
装配体测绘
在生产实践中，有时为了仿制某一台机器，除了标准件之外，往往要对该机器的全部零件进行测绘，并画出零件图和装配图。这样才能按图施工进行仿制；机器在修配时，也需要对损坏的零件进行测绘，画出生产的图样。因此，在生产实践中，测绘仍是一项十分重要的工作。
一、了解和分析装配体
在测绘前，要查阅有关技术资料，如说明书(包括说明产品的广告)等，弄清部件的工作情况；通过观察或动手运转来分析部件的各个零件的作用、结构特点，确定各零件之间的相对位置关系、装配关系以及连接的方式。

机械制图第一章、第二章教学课件

3、相交
虚线以及各种点画线相交时应恰当地相较于画，
而不应相较于点或间隔。
第四节图线 (GB/T17450—1998、GB/T4457.4—1984)
4、图线接头处的画法点画线与点画线或点画线与其它图线相交时，应是画相交，而不应是点相交。绘制圆的对称中心线时，圆心应为画的交点。单点画线和双点画线的首末两端应是画而不是点。在较小的图形上绘制点画线或双点画线有困难时，可用细实线代替。
第五节
尺寸标注
3、尺寸界线
(1)尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出，也可利用轮廓线轴线或对称中心线作尺寸界线。如图a所示。
第五节
尺寸标注
尺寸界线的画法
特殊情况下尺寸界线的画法
第五节
尺寸标注
(2)尺寸界线一般应与尺寸线垂直并略超出尺寸线（3—4mm为宜）；特殊情况下也可以不垂直，但两尺寸线必须互相垂直。如图b所示。
明细栏
第一节图纸幅面和格式(GB/T14689—1993)
四、看图方向
对中符号为了缩微摄影和复制图样时定位方便，对表1-1中所示例的基本幅面及图1-12中细实线所示的加长幅面的各号图纸，均应在图纸各边长的中点处分别画出对中符，如图1-17所示。对中符号用粗实线绘制，线的宽度不小于0.5mm，长度从纸的边界开始到伸入图框内约5mm。当对中符号处在标题栏范围内时，伸入标题栏部分则省略不画。
图线宽度：0.13mm；0.18mm；0.25mm；0.35mm ；0.5mm0.7mm；1.0mm；1.4mm；2.0mm 图线分粗、细两种。粗线的宽度d在0.5～2mm之间选择(练习时用0.7mm)，细线的宽度为d/2。
第四节图线 (GB/T17450—1998、GB/T4457.4—1984)

《机械制图》(张雪梅)教学课件第二章正投影的基本知识

机械制图
第二章正投影的基本知识
目录
0 投影法的基础知识
10 三视图的投影规律及画法
20 点的投影
3 0
直线的投影
4 0
平面的投影
5
01
投影法的基础知识
1.1 投影的形成
在日常生活中，物体在灯光或日光的照射下，在墙面或地面上就会显现出该物体的影子，通过影子能看出物体的外轮廓形状。但由于影子仅是一个黑影，它不能清楚地表达物体的完整结构，如图2-1（a）所示。人们对这种现象进行科学的抽象，总结出物体、投影面和观察者之间的关系，从而形成了投影法。
4.1 各种位置直线的投影
若空间一直线垂直于某一个投影面，则该直线必定平行于另外两个投影面，这样的直线称为投影面垂直线。其中，垂直于H面的直线称为铅垂线，垂直于V面的直线称为正垂线，垂直于W面的直线称为侧垂线。投影面垂直线的投影特性如表2-2所示。
由表2-2可知，投影面垂直线的投影特性有： ① 直线在与其垂直的投影面上的投影积聚为一点； ② 该直线的另外两个投影垂直于相应的投影轴，且反映该直线的实长。
两点的上下位置：由z坐标差ZA ZB确定（反映在主视图和左视图上）。哪个点的z坐标值大，哪个点就在上方。
两点的前后位置：由y坐标差YA YB确定（反映在俯视图和左视图上）。哪个点的y坐标值大，哪个点就在前方。
例如，已知空间A，B两点的投影，如图2-12（a）所示，由于XA XB，因此， A点在B点的左侧；由于YA YB，因此，A点在B点的后方；由于ZA ZB，因此，A点在B点的下方。故A点在B点的左、后、下方，其空间位置如图2-12（b）所示。
图2-7 三视图的形成及展开（续）
2.3 三视图间的投影关系
由图2-7所示三视图的形成及展开过程可知：① V面投影反映物体的长度（X方向）和高度（Z方向）尺寸，以及物体上平行于正平面的平面实形；② H面投影反映物体的长度和宽度（Y方向），以及物体上平行于水平面的平面实形；③ W面投影反映物体的高度和宽度，以及物体上平行于侧平面的平面实形。
