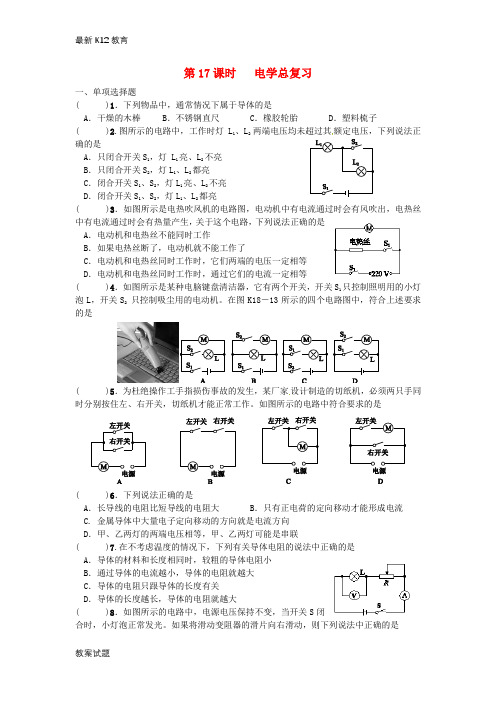

第17课时电学总复习一、单项选择题( )1．下列物品中，通常情况下属于导体的是A．干燥的木棒 B．不锈钢直尺C．橡胶轮胎 D．塑料梳子( )2.图所示的电路中，工作时灯L1、L2两端电压均未超过其额定电压，下列说法正确的是A．只闭合开关S1，灯 L1亮、L2不亮B．只闭合开关S2，灯L1、L2都亮C．闭合开关S1、S2，灯L1亮、L2不亮D．闭合开关S1、S2，灯L1、L2都亮( )3．如图所示是电热吹风机的电路图，电动机中有电流通过时会有风吹出，电热丝中有电流通过时会有热量产生，关于这个电路，下列说法正确的是A．电动机和电热丝不能同时工作B．如果电热丝断了，电动机就不能工作了C．电动机和电热丝同时工作时，它们两端的电压一定相等D．电动机和电热丝同时工作时，通过它们的电流一定相等( )4．如图所示是某种电脑键盘清洁器，它有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机。

在图K18－13所示的四个电路图中，符合上述要求的是( )5．为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必须两只手同时分别按住左、右开关，切纸机才能正常工作。

如图所示的电路中符合要求的是( )6．下列说法正确的是A．长导线的电阻比短导线的电阻大B．只有正电荷的定向移动才能形成电流C. 金属导体中大量电子定向移动的方向就是电流方向D．甲、乙两灯的两端电压相等，甲、乙两灯可能是串联( )7.在不考虑温度的情况下，下列有关导体电阻的说法中正确的是A．导体的材料和长度相同时，较粗的导体电阻小B．通过导体的电流越小，导体的电阻就越大C．导体的电阻只跟导体的长度有关D．导体的长度越长，导体的电阻就越大( )8．如图所示的电路中，电源电压保持不变，当开关S闭合时，小灯泡正常发光。

如果将滑动变阻器的滑片向右滑动，则下列说法中正确的是A．总电阻变小 B．小灯泡变暗 C．电压表示数变大 D．电流表示数变大( )9．小明在网上购买了一个迷你音箱，如图所示，下表是音箱的铭牌。

2018届中考物理测量小灯泡的电功率复习专项练习20180828494.doc

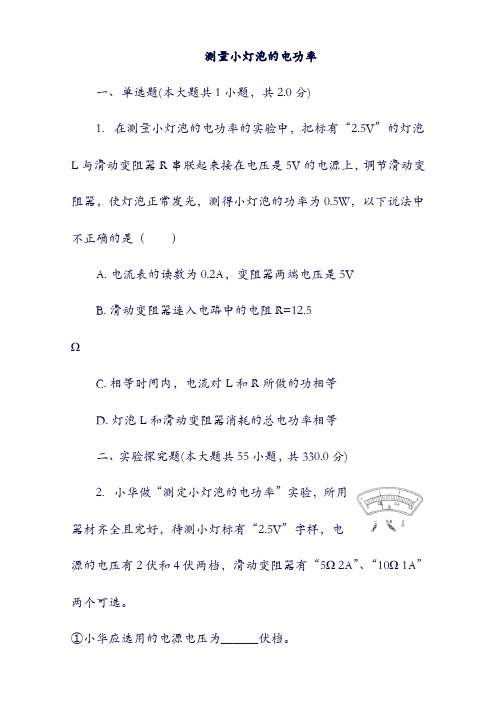

测量小灯泡的电功率一、单选题(本大题共1小题，共2.0分)1. 在测量小灯泡的电功率的实验中，把标有“2.5V”的灯泡L与滑动变阻器R串联起来接在电压是5V的电源上，调节滑动变阻器，使灯泡正常发光，测得小灯泡的功率为0.5W，以下说法中不正确的是（）A. 电流表的读数为0.2A，变阻器两端电压是5VB. 滑动变阻器连入电路中的电阻R=12.5ΩC. 相等时间内，电流对L和R所做的功相等D. 灯泡L和滑动变阻器消耗的总电功率相等二、实验探究题(本大题共55小题，共330.0分)2. 小华做“测定小灯泡的电功率”实验，所用器材齐全且完好，待测小灯标有“2.5V”字样，电源的电压有2伏和4伏两档，滑动变阻器有“5Ω 2A”、“10Ω 1A”两个可选。

①小华应选用的电源电压为______伏档。

②小华选择一个滑动变阻器并正确连接电路进行实验。

实验中，他判定该小灯正常发光的依据是______。

当小灯正常发光时，他观察到电流表的示数如图所示。

请通过计算求出该小灯的额定电功率并判断所选滑动变阻器的规格。

______。

3. 用伏安法测小灯泡的电功率和正常发光时的电阻，已知灯的额定电压为2.5V．（1）按图甲连接好电路．（2）在闭合开关之前，图中滑动变阻器的滑片应放在______端．（填“A”或“B”）（3）如果在调节滑动变阻器的时候，电压表的示数如图乙所示，为了测定灯的额定功率，应将滑片向______调节．（填“A”或“B”）（4）调节滑变P，使灯正常发光时，电流表的示数如图丙所示，则灯泡的额定功率为______W，此时，灯泡的电阻为______Ω．4. 某中学的同学们在“测量定值电阻阻值”和“测量小灯泡电功率”的实验中：（1）小李正确连接好电路后，闭合开关，移动滑动变阻器的滑片到某一位置时，观察到电流表示数为0.2A，电压表示数如图甲所示，则定值电阻阻值为______Ω。

（2）测出电阻后，小玉将电路中的定值电阻换成了一个额定电压为2.5V的小灯泡，测量小灯泡的额定功率，图乙是小玉重新连接的不完整的电路，请用笔代替导线将实物电路连接完整。

2018年中考物理知识框架图(电学部分)

并联
1 1 1 1 1 Rn 电阻：R R1 R2 R3
注明：不管是串联电路还是并联电路，电路消耗的总功都等于各电功之和；总电功率都等于各部分电路的电功率之和。
即 W总 W1 W2 W3 Wn ； P总 P 1 P2 P 3 Pn 在并联电路中电功率分配与电阻成反比，即
或者 R
R1 R2 R1 R2 I 1 R2 I 2 R1
P1 R2 P2 R1
并联分流：
①导体是闭合电路的一部分； ②导体在磁场中做切割磁感线运动。
产生感应电流的条件
安培定则，又叫右手螺旋定则：用右手握螺线管，让四指指向螺
磁场
线管中电流的方向，则大拇指所指的那端就是螺线管的 N 极。
串联电路图
发电机
W I 2 Rt U t R
2
法拉第实验
电磁感应
2
即：通电导线周围存在磁场
决定式： P UI （由 P W UI t UI ） t t 推导式： P I 2 R
U2 R
关系串联
电流： I I1 I 2 I 3 I n 电压： U U1 U 2 U 3 U n 电阻： R R1 R2 R3 Rn 串联分压：
U 1 R1 U 2 R2
W Q放
I
焦耳定律
Q I 2 Rt
U U U IR 或者 R R I
（由 P UI和U IR得：P I 2 R ）
推导方式：
U U2 （由 P UI和I 得：P ） R R
电路特点热效应
P R 在串联电路中电功率分配与电阻成正比，即 1 1 P2 R2

2018年中考物理电路专项复习练习

电路1. 下列现象中，不属于摩擦起电的是( )A．在干燥的天气中脱毛衣时，会听到啪啪声B．用塑料梳子梳干燥的头发，越梳越蓬松C．吸尘器能够把地上的碎纸屑吸起来D．用干燥的毛刷刷毛料衣服时，毛刷上吸附许多脏物2. 四个悬挂着的带电通草球，相互作用情况如图所示，那么D球( )A．带与A球不同种的电荷 B．带与B球不同种的电荷C．带与C球不同种的电荷 D．一定带正电3. 以下属于完整的基本电路，且有电流通过的是( )4. 关于电路，下列说法中错误的是( )A．电源是提供电能的装置B．可以通过开关控制电路的通、断C．将电源的正、负极直接用导线连接在一起的电路称为短路D．用电器是将其他形式的能转化为电能的装置5. 几个电灯串联，接通电源后，如果其中一个电灯的灯丝烧断了，电路的其他部分没有发生故障，则其余的电灯将( )A．仍然亮 B．都不亮 C．有的亮，有的不亮 D．无法判断6. 关于电路的说法错误的是( )A．电流是电荷的定向移动形成的B．只有电路闭合时，电路中才有电流C．电流沿着“电源正极→用电器→电源负极”的方向流动D．负电荷定向移动的方向为电流方向7. 2017年“一带一路”国际合作高峰论坛于5月中旬在北京召开，会议期间北京市景观照明仿效国庆期间按重大节日标准开启，整个天安门广场会用各种彩灯装饰得焕然一新。

这些彩灯和路灯之间的连接方式是( )A．一定串联 B．一定并联 C．可能串联，可能并联 D．无法判断8. 卫生间有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制抽气用的电动机M。

如图所示的四个电路中符合上述要求的是( )9. 关于电流表，下列说法中不正确的是( )A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B．电流表的电路图符号是，电流表要并联在被测电路中C．当电路中的电流不好估计时，要用试触的方法来选定合适的量程D．绝不允许不经过用电器把电流表直接接到电源的两极上10. 小明要研究串联电路的电流特点，连接了如图所示的电路。

2018年中考物理电流、电路、电压、电阻、欧姆定律专题复习综合训练题

电流、电路、电压、电阻、欧姆定律1. 关于电现象，下列说法正确的是(D)A．摩擦起电是创造了新的电荷B．与丝绸摩擦过的玻璃棒带正电是因为它得到了电子C．只有正电荷定向移动才能形成电流D．验电器的工作原理是同种电荷相互排斥2. 在如图所示的四个电路中，哪个电路中三个电灯是并联的(C)3. 集成电路是二十世纪最重要的发明之一，现代的收音机、电视机、手机、计算机等设备中都有集成电路，如图所示，是某数码相机的图象传感器．关于集成电路主要是由下列哪一种材料制成(C)A．超导体 B．金属导体 C．半导体 D．绝缘体4. 下列因素中，对导体电阻大小有决定作用的是(D)A．导体是否接入电路 B．导体两端的电压C．通过导体的电流 D．导体的长度5. 如图所示是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，R x是滑动变阻器，当闭合开关S后(C)A．滑动变阻器R x连入电路的阻值随油量的增加而增大B．电流表的读数随油量的增加而减小C．电压表的读数随油量的增加而增大D．电压表改装成油量表刻度均匀6. 如图所示，用毛皮摩擦过的橡胶棒去接触验电器金属球，发现验电器的箔片张开，下列说法错误的是(D)A．摩擦起电的实质是电子的转移 B．箔片张开是由于同种电荷相互排斥C．箔片张开说明橡胶棒带电 D．验电器的乙部件必须是导体7．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是(B)A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→dB．开关S1、S2都闭合，灯泡L1和L2并联C．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D．闭合S1、S2中任意一个开关，都会有灯泡发光8．下列物品中，通常情况下属于导体的是(B)A．玻璃杯 B．不锈钢锅 C．陶瓷碗 D．干木棒9．如图所示，将一节干电池和三只均标有“1.5 V0.5 W”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光．若将开关S1、S2均闭合，则(C)A．只有灯泡L1熄灭B．三只灯泡均熄灭C．灯泡L2、L3熄灭，L1更明亮D．灯泡L3熄灭，L1、L2均更明亮10．某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合要求的是(A)11．使用调光时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的(A)A．长度 B．横截面积 C．材料 D．温度12．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是(A)A．合金丝的电阻跟该合金丝的横截面积有关B．合金丝的电阻跟该合金丝的长度无关C．合金丝两端的电压越大，合金丝的电阻越大D．通过合金丝的电流越大，合金丝的电阻越大13．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是(B)A．通过滑动变阻器的电流变小，其两端的电压变大B．通过小灯泡的电流及其两端的电压都保持不变C．电流表的示数变大，电压表的示数变小D．电流表和电压表的示数都逐渐变大14．如图所示的电路中，R是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是(D)15．如图所示，在“探究串联电路的电压规律”时，小明同学用电压表测出AB、BC、AC两端的电压分别为U AB＝1.5 V，U BC＝2.5 V，U AC＝4 V．在表格中记录数据后，下一步应该做的是(B)A．对换L1和L2的位置，再测一组电压值B．换用不同规格的灯泡，再测几组电压值C．整理器材，分析此组数据得出实验结论D．改变电源电压，再测几组电压值16．小明在医院看到一种输液警报器(如图甲)，当管内药液流完后，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是(C)A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作D．未输完药液时，电铃不响是因为没有电流通过17．丝绸摩擦过的玻璃棒带正电，是因为玻璃棒在摩擦的过程中__失去__电子；若把它与不带电的验电器金属球接触，会发现验电器金属箔片张开，其原因是__同种电荷相互排斥__．18．为避免点燃烟花造成人员伤害．小明设计了烟花定时自动点火装置，原理如图所示．装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间．为完善设计方案，还需要在__a__(选填“a”或“b”)处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器在电路中应处于__通路__状态，目的是__进行倒计时，避免点燃烟花造成人员伤害__．19．白炽灯用久了灯丝会变细，灯丝电阻会变__大__；滑动变阻器是通过改变连入电路中电阻丝的__长度__来改变电阻的．如图所示的电路中，闭合开关，电压表的示数是7.5 V，电压表的示数为9 V，若电源电压为12 V，则L2两端电压是__4.5_V__．20．两段材料相同、长度相等、横截面积不同的圆柱形导体A、B，A比B的横截面积大，它们的电阻关系是R A__＜__R B；将它们串联在电路中，如图所示，则通过它们的电流关系是I A__＝__I B.(以上两空均选填“＞”“＝”或“＜”)21．当一导体两端的电压为8 V时，通过它的电流为0.5 A，则这导体的电阻为__16__Ω，当两端电压为0 V时，则导体的电阻为__16__Ω.22．在相距10 km的甲、乙两地之间有两条输电线，已知每条输电线的电阻是100 Ω.现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为2.0 V时，电流表示数为80 mA，则短路位置距离甲__1.25__km.22．近期，西宁市创城行动中，交警在检查酒驾时，首先通过嗅觉感知其是否饮酒，交警能闻到酒精味是因为__分子不停地做无规则运动(或扩散现象)__，然后通过酒精检测仪定量检测．该仪器原理可以简化成如图所示电路，其中R0为定值电阻，R为气敏电阻，当酒精气体浓度增大时，R的阻值减小．若驾驶员饮酒，检测酒精检测仪上电压表的示数将__变大__(选填“变大”或“变小”)．23．如甲图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则电源电压为__6__V，R1的阻值为__10__Ω.当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的__B__(选填“A”“B”“C”“D”或“E”) 点．24．将电流表或电压表的符号填入图中的〇里，使电键闭合后灯L1、L2并联且都能发光．答图：25．在图中圆圈里画入正确的电流表符号和电压表符号，将甲图实物图用笔画线代替导线连接完整．答图：26．在研究导体电阻与哪些因素有关的实验中，小明采用了如图所示的电路．闭合开关，夹子P向左滑动时，电阻丝连入电路的长度变长，观察到电流表示数变小，灯的亮度变暗．小明在得出导体电阻与长度关系的同时，还得出“灯泡的亮度由电流大小决定”的结论．(1)你认为小明关于灯泡的亮度由电流大小决定的结论是__错误__的．(2)小丽用L 1“6 V 3 W”和L 2“6 V 2 W”的两个小灯泡及6 V 的电源等器材，设计如下实验来验证小明的结论是否正确，请你帮她将实验步骤填写完整：①将两个小灯泡串联，接到6 V 的电路中，则通过两灯的电流__相等__；灯__L 2__两端的电压较大；可观察到灯__L 2__较亮；②将两个小灯泡并联，接到6 V 的电路中，则两灯两端的电压__相等__；通过灯__L 1__的电流较大，可观察到灯__L 1__较亮．(3)由以上实验可以得出灯泡的亮度由__实际功率__决定．27．在测电阻的实验中，实验的器材有：干电池3节，电流表、电压表各一个，开关2个，滑动变阻器1个，待测电阻2个，导线若干．(1)如图所示，图甲是实验的电路图．小丽按照电路图连接电路时，开关应__断开__．①闭合开关S 后，小丽发现电流表和电压表的指针均不动．她断开开关S ，检查线路连接无误后，把电压表与b 点相连的那根导线改接到c 点，再次闭合开关S 时，发现电流表的指针仍不动，但电压表的指针有明显的偏转．若电路中只有一处故障，则故障是__bc 之间断路__．②排除故障后，正确连接电路，闭合开关S ，移动滑动变阻器的滑片P ，当电压表的示数为1.6 V 时，电流表的示数如图乙所示，则电路中的电流为__0.32__A ，R x ＝__5_Ω__．(2)实验时某小组同学利用一只电流表和最大阻值为R 0的滑动变阻器完成对未知电阻R y 的测量．如图丙所示是他们按照设计连接的部分实验电路．①请你依据下面的实验步骤，用画笔线代替导线，将实验电路连接完整．(只添加一条导线)实验步骤：A ．开关S 1和S 2都断开，将变阻器的滑片P 移到阻值最大处，观察到电流表无示数；B ．保持滑片P 位置不动，只闭合开关S 1时，读取电流表的示数为I 1；C ．再闭合开关S 2时，读取电流表的示数为I 2(I 2＞I 1)．②请你用I 1、I 2和R 0表示R y ，则R y ＝__I 1R 0I 2－I 1__． 28．如图甲所示，灯泡L 标有“6 V 3 W”字样，电源电压及灯丝电阻保持不变，电流表量程为 0～0.6 A ，电压表量程为0～15 V ，变阻器R 的最大阻值为100 Ω.只闭合开关S 、S 1，移动滑片P 的过程中，电流表示数与变阻器连入电路的阻值变化关系如图乙所示，当滑片P 在a 点时，电压表示数为10 V ，电流表示数为I a ；只闭合开关S 、S 2，滑片P 置于b 点时，变阻器连入电路的电阻为R b ，电流表的示数为I b ，已知R b ∶R 0＝7∶3，I a ∶I b ＝5∶4.求：(1)小灯泡正常工作时的电阻R L ；(2)只闭合S 、S 2，滑片P 在b 点时，电流表的示数I b ；(3)电源电压．解：(1)由P ＝U 2R 可得，小灯泡正常工作时的电阻：R L ＝U 额2P 额＝（6 V ）23 W＝12 Ω； (2)只闭合开关S 、S 1，R 与R 0串联，电压表测滑动变阻器两端的电压，滑片P 在a 点时，电压表示数为10 V ，此时电流表示数为I a ；由图像乙可知，当电流表示数为I a 时，滑动变阻器连入电路的阻值为20 Ω，根据欧姆定律可得：I a ＝U 滑R 滑＝10 V 20 Ω＝0.5 A ，已知I a ∶I b ＝5∶4，所以只闭合S 、S 2，滑片P 在b 点时，电流表的示数I b ＝45I a ＝45×0.5 A＝0.4 A ； (3)只闭合开关S 、S 1，滑片P 在a 点时，R 与R 0串联，U 滑＝10 V ，根据串联电路中总电压等于各分电压之和以及欧姆定律可得电源电压：U ＝U 滑＋I a R 0＝10 V ＋0.5 A×R 0……①，只闭合开关S 、S 2，滑片P 置于b 点时，R b 与L 串联，根据串联电路中总电阻等于各分电阻之和以及欧姆定律可得电源电压：U ＝I b (R b ＋R L )＝0.4 A×(R b ＋12 Ω)……②，已知R b ∶R 0＝7∶3……③，联立由①②③解得：R 0＝12 Ω，则电源电压： U ＝10 V ＋0.5 A×R 0＝10 V ＋0.5 A×12 Ω＝16 V.。

2018年中考物理重点题型专项复习题库：电学实验20道

电学实验1. 用如图所示的电路来探究串联电路的电压特点时：(1)实验中应选择规格(选填“相同”或“不相同”)的灯泡．(2)用电压表分别测出L1 和L2 两端电压及串联总电压的值分别为U1、U2、U，经过多次实验，得到的数据记录在下表中．分析实验数据，可得到串联电路的电压特点是(用公式写出)．实验次数U1/V U2/V U/V1 2.30.7 3.02 2.0 1.0 3.03 1.7 1.3 3.0第1 题图(3) 进行多次实验的主要目的是(选填“寻找普遍规律”或“减小实验误差”)．2. 在研究并联电路的电流规律时，某次实验所用的实验器材如图甲所示，请根据要求完成下列任务：(1)按照图乙所示的电路图，以笔画线代替导线，完成图甲的电路连接．第2 题图(2)实验时，电流表、的示数如图丙所示，通过L1 的电流为A；若不计实验误差，请在图丁中标出此时电流表的指针位置．第2 题图3.学习了电学知识后，小明对影响电阻大小的部分因素进行了探究，器材有：开关、电流表、干电池(电压恒为1.5 V)各一个，三根完全相同的合金丝，导线若干．连接如图甲所示的电路．小明将合金丝以不同方式分别接入电路A、 B 之间，闭合开关S 后，记录的数据如下表．第3 题图连接方式一根两根串联三根串联两根并联三根并联电流表读数/A 0.150.1 0.6 0.9(1)图乙是将一根合金丝接入电路时电流表的示数，请将其填入上表中．(2)导体电阻的大小跟材料、长度、横截面积的关系；A. 电阻的大小与长度的关系：；B. 电阻的大小与横截面积的关系：．(3)分析表中的实验数据，还可以得出导体的电流与电阻的关系：．(4)实验中一根合金丝的电阻为Ω. 若该合金丝的横截面积为1 mm2，则一根合金丝的长度是m(已知该合金丝长1 m，横截面积1 mm2 的阻值为1 Ω)．4. 小明同学在做“探究电流与电压的关系” 实验时，准备了以下器材：干电池(1.5 V)两节，电流表(0 ～0.6 A 0～3 A)、电压表(0～3 V0～15 V)、滑动变阻器(20 Ω、2 A)、定值电阻(5 Ω)、开关各一只，导线若干．根据图甲所示的电路图进行实验．丙第4 题图(1)用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整．(2)连接电路，闭合开关前，滑动变阻器滑片P 应处于 (选填“A”或“B”)端．(3)闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是：. (4)实验过程中，要使电压表示数逐渐变大，滑动变阻器滑片P 应向(选填“左”或“右”)移动．(5)实验过程中，电流表的示数如图丙所示，此时电路中的电流为 A.(6)实验中通过调节滑动变阻器滑片P，测出通过定值电阻R 的不同电流和对应的电压值如下表所示．老师看后说其中一次是错误的．帮小明分析出错的是第次，原因是.实验次数123456电压0.5 1.0 1. 2.0 2. 3.U/V550电流I/A 0.1 0.20.30.40.50.6电压的关系，电源电压为6 V 不变．丙第5 题图(1)按图甲，在图乙中接错的一根导线打上“×”，再画线把它改到正确的位置上．(2)正确连接电路后，再闭合开关，移动滑片，发现电压表和表流表的示数均为0；继续移动滑片，当两电表指针刚好偏转且稳定时，其示数5. 数据序号12345电压/V 00123电流/A 0 0 0.1 0.2 0.3①根据第5 组数据，在图丙中用“↑”标出电流表指针所在的位置．②由序号1、2 两组数据可判断，该电路故障为(选填“R1 接触不良”、“R2断路” 或“R2 短路”)．③序号3、4、5 三组数据表明：在导体的一定时，导体中的电流跟导体两端的电压成正比．④根据表中数据计算，滑动变阻器接入电路的最大阻值为Ω，滑动变阻器消耗的功率变化了 W.6.小兵用图1 所示电路来探究“电压一定时，电流与电阻的关系”．图1 图2 图3第6 题图(1)将R 调为5 Ω，闭合开关，移动滑动变阻器滑片至适当位置，记录两电表示数，其中电压表的指针所指位置如图2 所示，它的示数为V；(2)将R 设为20 Ω，小兵在记录数据前，他应先调节，使；(3)多次实验后，小兵得到电流和电阻R 的倒数的关系图像如图3 所示，由此他得到的实验结论是：当电压一定时，电流与电阻成(选填“正比”或“反比”)；(4)小兵身旁有一只仅能看清“0.25 A”字样的小灯泡，为了知道其额定功率，他根据图3 得到0.25 A 对应的电阻值为8 Ω，从而算出该小灯泡的额定功率P＝0.5 W，你认为小兵求小灯泡额定功率的方法是否正确：(选填“正确”或“不正确”) ，你的理由是：.7.小华同学为了探究“电流与电阻的关系”，设计了下图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3 V 的电源，电流表、电压表各一只，一个开关，阻值分别为10 Ω、20 Ω、50 Ω的定值电阻各一个，滑动变阻器上标有“20 Ω 1 A”字样，导线若干．第7 题图(1)请你用笔画线代替导线，将图乙中的实物连接完整．(2)在连接实验电路中，小华应该将开关处于状态．闭合开关前，应将滑动变阻器滑片滑到端(选填“左”或“右”)．(3)小华连接好电路，闭合开关后，移动滑动变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是．(4)故障排除后，小华先把10 Ω的电阻接入电路，移动滑动变阻器滑片，使电压表示数为2 V，读出电流表示数后，断开开关，她直接拆下10 Ω的电阻，改换成阻值为20 Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是V，要完成这次实验，接下来她应将变阻器滑片向端(选填“左”或“右”)移动，使电压表示数为V.(5) 当小华改用50 Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为“电压表示数无法达到实验要求的值”的原因可能是．丁第7 题图A. 滑动变阻器最大阻值太大B. 电压表量程选小了C. 滑动变阻器最大阻值太小D. 滑动变阻器烧坏了(6)小华解决了上述问题后，完成了实验．利用收集到的多组数据，作出了如图丁所示的电流I 随电阻R 变化的关系图像，分析图像得出了电流与电阻的关系是．8. 小华做测量电阻的实验，电源电压为6 V，滑动变阻器标有“20 Ω 1 A”字样．第8 题图第9 题图(1)在图甲中用笔画线代替导线将实验电路连接完整．(2)闭合开关前应将滑动变阻器的滑片移动到端．(3)闭合开关后，电压表示数如图乙所示．为准确测量这一电压，接下来小华应进行的操作是．(4)实验中，滑片置于某位置时，电压表示数突然变为0，而电流表示数不变，产生这一现象的原因是．(5)下表五组数据中有一组数据不是本实验中测得的，它是第(填写表格中表示序号的数字) 组，你判断的依据是电阻，把它带到学校实验室，检查完好后，再对它进行电阻的测量．第10 题图第11 题图(1)连接电路时，开关应处于(选填“断开”或“闭合”)状态．(2)如图，完成电路连接后，闭合开关，发现电压表的指针反向偏转．请指出造成该现象的原因是．(3)改接电路并检查无误后进行实验，下表是记录的实验数据．通过计算，该定值电阻的阻值约是Ω.(计算结三次算得的电阻阻值并不相同，这种情况下是因为持续通电使电阻的( 选填“长度”“横截面积”或“温度”)发生变化，影响了它的阻值大小．10. 小明欲测量一个阻值标识模糊的定值电阻，图甲所示是他设计的测量电路，图乙是未完成连接的实验电路．(1)请你按照电路图，用笔画线代替导线，帮助小明把滑动变阻器和电压表正确连入图乙所示的实验电路；丙第10 题图(2)小明将电路连接正确后，闭合开关，调节变阻器的滑片，按照正确的操作测实验序号电压U(V)电流I(A)电阻R(Ω)1 1.00.10 10.02 1.50.12 12.53 2.00.20 10.04 2.50.24 10.45 2.80.28R5＝Ω.(3) 图丙中已经把前4 次测得的电压U 和电流I 的值对应点描出，请你在图丙中补描出第5 次测量的电压U 和电流I 值对应的点A，并依据所描的点在图丙中作出该定值电阻的U－I 图像．11.“伏安法测电阻”的实验中，小明同学连接了如图甲所示的电路(电路元件完好，接线柱接线牢固)．第11 题图(1)在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表的示数将，电压表的示数将．(选填“发生变化”或“保持不变”)(2)检查电路，发现有一处连接错误，请指出连接错误的导线是(选填“a”、“b”、“c”或“d”)．(3)纠正错误后，闭合开关，测得几组实验次数123电压U/V 1.5 2.1 2.8电流I/A 0.10 0.14电阻R/Ω15.0，电流表的示数为A．第2 次实验后，算出的电阻值是Ω，第3 次实验后，算出的电阻值是Ω，待测电阻值为Ω.12. 在“伏安法测电阻”实验中，某小组的实验电路如图甲所示．第12 题图(1) 本实验是根据算出电阻R x的阻值；(2) 由两节新干电池串联成的电源两端电压大约是V；(3) 闭合开关前，应将变阻器滑片放在其最端(选填“左”或“右”)．闭合开关后，发现两个电表中只有一个电表有示数，初步检查确认：接线完好和两个电表无故障，则发生故障的元件应是(选填“电源”、“电阻R x”或“变阻器”)；(4) 排除故障后，经过多次测量得到的实验数据如下表所示数据1 2 3 4 5序号电压U/V0.75 1.0 1.5 2.0 2.5电流I/A 0.09 0.140.220.280.32平均值的做法进行了如下的运算：R x＝0.75 V＋1.0 V＋1.5 V＋2.0 V＋2.5 V50.09 A＋0.14 A＋0.22 A＋0.28 A＋0.32 A5≈7.38Ω由此得电阻R x ＝7.38 Ω. 这样的算法是(选填“合理”或“不合理”)的；②小芳把表中的数据在坐标系中描点、连线，得到如图乙所示的U－I 图像，由图可得电阻R x＝Ω.(5) 由于没有电压表，小红设计了如图丙所示的电路图，其中电阻R0＝20 Ω，电流表、为两个完全相同的电流表，连接好电路后，闭合开关，发现两个电流表指针均偏转了相同的角度，如图丁所示．则通过电阻R x′的电流是A，R x′＝Ω.第12 题图13.在“用伏安法测小灯泡电阻”的实验中，待测小灯泡额定电压为2.5 V.甲乙第13 题图猜想电压表示数情况电流表示数情况灯泡断路示数接近零灯泡短路示数为零有示数(1)请用笔画线代替导线，将图甲的实物图未连接部分补充完整(连线不得交叉)．(2)当开关闭合后，发现小灯泡不亮，经过分析，同学们猜想了一些可能的原因，见表．请根据同学们的分析，将表中电压表和电流表的示数情况在空白处补充完整．(3)故障排除后，同学们移动滑动变阻器的滑片，记录了多组小灯泡两端电压和对应的电流值，根据这些数据在坐标图上绘制出了I－U 图像，如图乙所示．分析图像可知，小灯泡正常工作时灯丝电阻为Ω.(4)从图像还可看出，小灯泡灯丝的电阻随两端电压的变化而跟着变化了．从物理学角度分析，造成这一现象的原因是．14.如图是“测量小灯泡电阻”的电路图：第14 题图(1)连接电流表时，应将电流表上标有“＋” 号的接线柱与导线相连(选填“a”或“b”);(2)连接完电路后，闭合开关，观察到小灯泡不发光，电流表无示数，而电压表有示数且接近电源电压，则电路出现的故障可能是小灯泡 (选填“短路”或“断路”)；实验次数12345电压U/V 2.52.1.51.0.5电流I/A 0.28 0.250.220.200.16小灯泡的电阻R/Ω8.98.6.85.3.1泡在不同电压下电阻值不同的原因是灯丝的不同．15.小芳在测量额定电压为2.5 V 的小灯泡电阻的实验中，已知电源电压为4.5V，电路图如图所示：第15 题图(1)根据电路图，将实验图连线补充完整．(2)小芳闭合开关，发现小灯泡较暗，电压表和电流表均有示数，但无论如何移动滑动变阻器滑片，小灯泡亮度、电压表和电流表示数均不发生变化，其原因是：．(3)故障排除后，小芳移动滑动变阻器滑片，分别记录电压表，电流表示数，并描绘出灯泡L 的I－U 图像，如图像中甲所示，则小灯泡正常发光时的电阻为Ω.小芳还发现灯丝的电阻随温度的升高而(“增大”、“减小”或“不变”)．(4)如果将该小灯泡与I－U 图像中乙所示电阻串联起来，接在4.5 V 的电路中，则它们的总功率为 W.16. 某实验小组用伏安法测量小灯泡的电功率，待测小灯泡的额定电压为2.5 V.(1)请用笔画线代替导线，完成图甲实物电路的连接(要求：连线不得交叉，电压表量程要正确)．第16 题图(2)检查电路连接无误后，闭合开关S，灯泡不亮，电压表有示数，电流表指针几乎不动．产生这一现象的原因可能是．(3)故障排除后进行实验，通过移动滑片记录了多组数据，并作了如图乙所示的I－U 图像．据图可知小灯泡的额定功率为W.(4)现将该小灯泡与一个10 Ω的定值电阻串联后接入电压为3 V 的电源两端，此时小灯泡的实际功率是W.17.在“测定小灯泡的电功率”的实验中(小灯泡标有“3.8 V”字样)，电源电压恒定．(1)请你用笔画线代替导线，将甲图中的实物电路连接完整，要求滑动变阻器滑片P 向右滑动时灯泡变亮．第17 题图(2)在检查电路连接时，变阻器滑片P应移到端(选填“A”或“B”)，目的是为了保护电路．(3)实验时，要使小灯泡正常发光，应移动滑动变阻器滑片P 使电压表示数为V 时，电流表示数如图乙所示，通过灯泡的电流为A，灯泡的额定功率为W.(4)做完实验后，小明看到实验台上有一个定值电阻R，上边的数字模糊不清，想测出它的阻值，可是发现电压表损坏，经过小组讨论设计了如图丙和丁两个电路图，小明认为利用前面的数据和这两个电路图，都能测出R的阻值．你认为能测出R 阻值的电路图是．第17 题图18. 在“测量小灯泡的功率”的实验中．(1)小明设计了如图甲所示的电路图，按照电路图，已完成部分实物电路连接(如图乙所示)，根据图乙中的信息，电压表量程应选0～V; 若开关闭合后，向左移动滑动变阻器滑片P，能使电路中电流变大，应将开关右侧接线柱与滑动变阻器的(选填“A”、“B”、“C”或“D”) 接线柱相连．第18 题图(2)正确连接好电路，闭合开关后发现，小灯泡不亮，电流表示数为零，而电压表示数接近电源电压．经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需．(3)观察小灯泡在不同电压下的亮度，读出电压表、电流表示数，实验记录见电压为V.②当小灯泡两端电压为3 V 时，小灯泡偏亮，小明担心灯丝会烧断，于是立刻断开开关，未读取电流表示数，同组的小华观察到当时电流表指针的位置如图丙所示，则通过小灯泡的电流为A ，小灯泡的实际功率为W.(5) 本实验电路除了能测出小灯泡的功率，小明认为还能测出小灯泡灯丝的阻值．小华认为还能探究电流与电压的关系，你认为同学的观点是错误的，理由是：.19. 同学们在“探究小灯泡的亮度与功率的关系”实验中，所用电源电压为6 V，灯泡的额定电压 U 0＝3.8 V ，额定功率在 1～1.5 W 的范围内．(1)按图甲所示的电路图，请你用笔画线代替导线将图乙的电路补充完整．第 19 题图(2)小杜同学在实验过程中，将滑动变阻器的滑片 P 缓慢向 B 端移动，小灯泡的实际功率将 (选填“变大”、“变小”或“不变”)；同时观察到小灯泡的亮度将变 (选填“亮” 或“暗”)．(3)另一组的小张同学在实验过程中发现电流表、电压表示数如图丙所示，此时电流表的示数是 A ，电压表的示数是 V ；经分析造成这种现象的原因是．(4)小张同学重新调整电路连接后，继续探究小灯泡在额定功率时的亮度，但发现无法准确读出额定电压，他用第(3)小问中所测数据先U 2 算出灯泡的电阻 R L ，再根据 P 0＝0计算灯泡的 R L 额定功率．按此方案算出灯的额定功率比真实值偏( 选填“大”或“小”) ，原因是．20. 在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8 V”的字样，电源电压恒定不变．(1)请你用笔画线代替导线，将甲图中的实物电路连接完整，要求滑片向左移动时灯泡变亮．第20 题图(2)闭合开关，移动滑变动阻器滑片，发现灯泡始终不亮，电流表有示数，电压表无示数，其故障原因可能是．(3)排除故障后，开始实验，闭合开关，电压表的示数为2.5 V，此时应将变阻器滑片向(选填“左”或“右”)端调节，在移动变阻器滑片的过程中，眼睛应注视的示数，直至灯泡正常发光，此时电流表的示数为0.4 A，则灯泡的额定功率为W.(4)完成上述实验后，又找来了一个已知阻值为R0 的电阻和两个开关，并借助部分现有的实验器材，设计了如图乙所示的电路，也测出了小灯泡的额定功率．请完成下列实验步骤：①闭合开关，移动滑片，当电压表的示数为V 时，停止移动滑片，然后再断开闭合的开关；②保持滑片的位置不动，再闭合开关，读出此时电压表的示数为U；③灯泡额定功率的表达式为P 额＝(用已知量和测量量表示)．参考答案1. (1)不相同(2)U＝U1＋U2 (3)寻找普遍规律【解析】要研究串联电路中电压的规律，为了得到普遍性的结论，应该选用两个不同规格的灯泡进行实验，如果用相同规格的小灯泡实验可能会得出特殊性的规律；分析实验数据，可以发现：每次实验时的总电压U 都等于两灯泡两端电压U1、U2 的和，所以可得出结论：U＝U1＋U2；进行多次实验的目的是防止一次实验得出偶然性或特殊性的结论，使实验结论具有普遍性．2. (1)如答图1 所示(2)0.3 如答图2 所示第2 题答图1第2 题答图2【解析】(1)由电路图可知，L1 和L2并联在电源两端，电流表、分别测通过L1、L2 的电流，测干路电流，连接实物图时，从电源正极开始，将、L1、串联起来，把灯泡L2 和电流表串联后，并联在灯泡L1和电流表的两端，再与开关S 串联，如答图1 所示；(2) 由题图可知，电流表和接的是0～0.6 A 量程，所以的读数为0.3 A，的读数为0.5 A，则总电流I＝I1＋I2 ＝0.3 A＋0.5 A＝0.8 A ，指针位置如答图2 所示．3. (1)0.3 (2)A.横截面积相同的同种导体，电阻大小跟导体长度成正比(或横截面积相同的同种导体，导体越长，电阻越大)B.长度相同的同种导体，电阻大小跟导体横截面积成反比(或长度相同的同种导体，导体的横截面积越大，电阻越小) (3)电压一定时，导体的电流与电阻成反比(4)5 5【解析】(1)根据表格中数据的特点，串联的电阻越多，电流表的示数越小，所以串联一根电阻丝时，电路中的电流应大于0.15 A，所以图乙中电流表的量程为0～0.6 A，分度值为0.02 A，示数为0.3 A；(2) A．电阻串联相当于增加了导体的长度，根据1、2、3 组数据可知，导体的材料和横截面积相同，导体越长，电流表的示数越小，说明电阻值越大；B.电阻并联相当于增大了导体的横截面积，根据1、4、5 组数据可知，导体的材料和长度相同，横截面积越大，电流表的示数越大，说明电阻值越小；(3)由实验数据可知，导体两端的电压不变，导体的电阻增大到原来的几倍，电流减小到原来的几分之一，即在电压不变时，导体中的电流与导体的电阻成反比；(4)根据第一次数据可知，只有一根合金丝接入电路，其电压是1.5 V，电流是0.3 A，故可知，一根合金丝的导体电阻为R＝U＝1.5 V＝5 Ω；由于1 m 长的横截面积为1I 0.3 Amm2 的合金丝的电阻是1 Ω，此时该合金丝电阻是5 Ω，故该合金丝长5 m.4. (1)如答图所示(2)B (3)电阻R 断路(4)左(5)0.3 (6)1 当滑动变阻器的阻值最大时，电压表的示数最小，此时的最小电压是0.6 V，所以第一次电压为0.5 V 是错误的第4 题答图5. (1)如答图甲所示第5 题答图(2)①如答乙图所示②R1 接触不良③电阻④50 0.4【解析】第一问考查电路的连接和电路识别．在做这一问时需要同学对电路图比较熟悉，才能快速找出哪根导线有问题．也可以采用基本方法从电源一端出发，按顺序找元件连接．第二空是电路故障判定，此问有一定难度但考点很常见，只是同学有可能不容易想到．因先根据电路没有改接或改变时能测出数据，就说明最开始没有电压和电流表示数是可以通过电路后面的改动排除的故障．而接下来的操作只是移动滑片，所以问题就是滑动变阻器接触不良．第三空是控制变量的应用考查，考点很简单，解题技巧是看研究的是谁，根据后面的可以知道研究是电流与电压，由欧姆定律规律就知道电阻必须一定．第四空是对滑动变阻器的考查，滑动变阻器连入电路的阻值越大，电流越小，所以选用电流最小的哪组数据．由题目中的已知条件可以知道电源电压是6 V，再根据串联电路的分压规律可以得出滑动变阻器此时电阻是50 Ω；第五空是对滑动变阻器在电路中消耗功率的考查，主要运用结论当滑动变阻器的阻值与定值电阻的阻值相同时，功率最大，当R1 接入电阻最大，即电流最小为0.1 A 时，R1 功率最小．所以很容易得出最大和最小功率差为0.4 W.6. (1)2 (2)滑动变阻器滑片电压表示数为2 V (3)反比(4)不正确该图像是在U＝2 V 的情况下得到的，而小灯泡的电阻随温度的变化而变化，当小灯泡两端的电压为2 V 时，通过小灯泡的电流不一定是0.25 A.【解析】(1)电压表一大格表示1 V，刚好两大格，所以读数为2 V；(2)更换大的电阻后，此处的电压变大，为了让电压仍然为2 V，就要调节滑动变阻器；(3)该图像中电流与电阻的倒数成正比，因此电流跟电阻成反比；(4)因为小灯泡的电阻随着温度的升高而增大，这里的图像表示的是定值电阻，所以小灯泡电流等于0.25 A 时电阻不一定等于8 Ω，因此不正确．7. (1)如答图所示第7 题答图(2)断开右(3)定值电阻R 短路(或电压表断路) (4)2.4 右 2 (5)C (6)在电压一定时，通过导体的电流与导体的电阻成反比【解析】(1)探究电流与电阻的关系实验中，电流表、滑动变阻器、定值电阻应串联在电路中，电压表并联在定值电阻两端．电源电压恒为3 V，故电压表选择0～3 V 的量程，滑动变阻器在连入电路中应选择“一上一下”两个接线柱，故电流表的负接线柱应与滑动变阻器的右上接线柱连接；(2)连接电路时，开关应处于断开状态，防止在连接过程中出现电路事故；滑动变阻器的滑片应置于阻值最大处，即最右端；(3)电流表有示数，说明电路中有电流通过，故电路故障不可能是断路，电压表的示数为零，则故障是定值电阻R 短路或电压表断路；(4)电压表选择的是0～3 V 的量程，分度值为0.1 V，由图丙可知，指针指在第三大格第4 小格处，故电压表的示数为2.4 V；要探究电流与电阻的关系，就要控制电阻R 两端的电压不变，即要使电压表的示数为2 V；将电压从2.4 V 降到2 V，即接入电路中的电阻要变大，滑片应向右移动；(5)无论怎样移动滑片，都不能将电压降到2 V，说明滑动变阻器接入电路的电阻比电阻R 的电阻小，即滑动变阻器的最大阻值太小，故选C；(6)通过图像可知，电流I 与电阻R 的乘积为2 V 保持不变，说明在电压一定时，通过导体的电流与导体的电阻成反比．8. (1)如答图所示(2)最左(3)断开开关，改接电压表的小量程(4)电压表发生断路(5)1 待测电阻阻值大约为10 Ω，计算出的滑动变阻器最大阻值为50 Ω，大于20 Ω.第8 题答图【解析】(1)滑动变阻器与待测电阻串联，电压表与待测电阻并联，如答图所示；(2)闭合开关前滑动变阻器滑片应该位于最大阻值处，本题滑片应位于最左端；(3)此时的电压表读数为2.0 V，小于电压表的小量程，因此为了准确－测量该电压，应该断开开关，改接电压表的小量程；(4)电压表示数为零，电流表示数不变，说明电路的总电阻和总电压没有改变，因此只能是电压表断路；(5)根据数据可以计算出待测电阻为 10 Ω，第一组数据中待测电阻的电压 U 1 ＝1 V 时，电流为 0.1 A ，此时的滑动变阻器的电压 U 2＝6 V －1 V ＝5 V ，即 R P ＝U 2＝ 5 V ＝ I 50 Ω，大于滑动变阻器的最大值． 0.1 A 9.(1)断开 (2)电压表的正负接线柱接反了 (3)5.3 (4)温度【解析】(1)防止在接线过程中因操作错误烧坏电源和其他用电器，因此连接电路时应断开开关；(3) 第一次测量的电阻为：R 1 ＝U 1 ＝ I 1 1 V 0.20 A＝5.0 Ω；同理 R 2≈5.4 Ω；R 2≈5.6 Ω；所以，R ＝R 1＋R 2＋R 3≈5.3 Ω；(4)小青同学发 3现三次算得的电阻值并不相同，这种情况主要是因为持续通电，电阻的温度发生变化，影响了它的阻值大小．10. (1)如答图甲所示(2)10 (3)如答图乙所示。

2018年中考物理电学专项复习综合训练题

电学1．甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强，将它们相互摩擦后分开，下列叙述正确的是()A．乙得到了电子带负电B．甲失去了电子带正电C．甲、乙靠近会相互吸引D．甲、乙靠近会相互排斥2. 如图所示关于仪表的正确使用和电路常规连接正确的是( )3.如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光；当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是( )A．L1亮度增大，电流表示数不变B．L1亮度不变，电流表示数不变C．L1亮度不变，电流表示数变小D．L1亮度减小，电流表示数变小4.如图所示，能正确地测出小灯泡L1两端电压的电路是( )5.在探究用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是( )A．将导线K的a端移至接线柱A B．将导线M的c端移至接线柱BC．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D6. 在如图所示的四个电路中，哪个电路中三个电灯是并联的( )7. 如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。

通过灯泡L1和L2的电流分别为( )A ．1.2 A ，1.2 AB ．0.3 A ，0.3 AC ．1.2 A ，0.3 AD ．1.5 A ，0.3 A8. 从欧姆定律可导出R ＝U I，下列说法正确的是( )A ．当电压为0时，电阻为0B ．当电流增大2倍时，电阻减小2倍C ．当电压增大2倍时，电阻增大2倍D ．不管电压或电流如何变化，电阻不变9. 下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P 相连，可上下移动。

现要求：当风吹过探头时，滑动变阻器的滑片P 向上移动，且风速增大时电压表的示数增大。

以下四个图中符合要求的是( )10. 如图所示，灯L 1、L 2完全相同，闭合开关S ，只有一盏灯亮，且只有一个电表有示数，其故障可能是( )A ．灯L 1开路B ．灯L 1短路C ．灯L 2开路D ．灯L 2短路 11. 甲、乙、丙三个通草球静止在如图所示的位置，已知甲球带正电，则乙球带____电，丙球带负电或____。

2018年中考物理电学专项复习综合训练题20181029368

电学1．甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强，将它们相互摩擦后分开，下列叙述正确的是()A．乙得到了电子带负电B．甲失去了电子带正电C．甲、乙靠近会相互吸引D．甲、乙靠近会相互排斥2. 如图所示关于仪表的正确使用和电路常规连接正确的是( )3. 如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光；当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是( )A．L1亮度增大，电流表示数不变B．L1亮度不变，电流表示数不变C．L1亮度不变，电流表示数变小D．L1亮度减小，电流表示数变小4. 如图所示，能正确地测出小灯泡L1两端电压的电路是( )5. 在探究用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是( )A．将导线K的a端移至接线柱A B．将导线M的c端移至接线柱BC．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D6. 在如图所示的四个电路中，哪个电路中三个电灯是并联的( )7. 如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如1图乙所示。

通过灯泡L1和L2的电流分别为( )A．1.2 A，1.2 A B．0.3 A，0.3 AC．1.2 A，0.3 A D．1.5 A，0.3 AU8. 从欧姆定律可导出R＝，下列说法正确的是( )IA．当电压为0时，电阻为0B．当电流增大2倍时，电阻减小2倍C．当电压增大2倍时，电阻增大2倍D．不管电压或电流如何变化，电阻不变9. 下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动。

现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大。

以下四个图中符合要求的是( )10. 如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是( )A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路11. 甲、乙、丙三个通草球静止在如图所示的位置，已知甲球带正电，则乙球带____电，丙球带负电或____。

2018年中考物理电流做功与电功率专项复习练习

本文档来源于网络搜集整理上传，希望可以让更多的人阅读! 本文档来源于网络搜集整理上传，希望可以让更多的人阅读! 电流做功与电功率

1. 如图所示用电器，工作时主要将电能转化为机械能的是( )

2. 如图所示，对于电能表面板上的一些参数的理解，下列说法错误的是( ) A．此时电能表的读数为120.7度 B．“220 V”是指这个电能表应该在220 V的电路中使用 C．“10(20)A”是指这个电能表使用时正常工作电流为10 A或20 A D．“600 revs/kW·h”是指用电器每消耗1 kW·h电能，电能表的转盘转过600转 3. 如图所示，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是( )

A．电流通过A、B所做的功是WA>WB B．电流通过A、B所做的功是WAC．电流通过A、B所做的功是WA＝WB D．无法比较电流通过A、B时做功的大小 4．阻值为4 Ω的小灯泡同一个阻值为2 Ω的定值电阻串联在6 V的电源上，则通电1 min后，电流通过小灯泡所做的功为( ) A．240 J B．360 J C．480 J D．720 J 5．甲、乙两导体的电阻之比R1∶R2＝1∶2，把两导体并联接在电路中，则在相同的时间内电流对甲、乙做的功之比W1∶W2是( ) A．1∶2 B．2∶1 C．1∶1 D．1∶4 6. 某品牌29寸的电视机消耗的功率是140 W，它表示( ) A．电流在1 s内做功是140 W B．有140 J的电能转化为机械能 C．1 h内消耗的电能是140 kW·h D．1 s内消耗的电能是140 J 7．标有“220 V 110 W”的电烙铁接在某电路上，通过它的电流是0.4 A，则它的实际功率( ) A．等于110 W B．大于110 W C．等于88 W D．小于88 W 8. 某同学利用如图所示电路，测量额定电压为2.5 V小灯泡的额定功率，下列说法错误的是( ) 本文档来源于网络搜集整理上传，希望可以让更多的人阅读! 本文档来源于网络搜集整理上传，希望可以让更多的人阅读! A．闭合开关前，滑片P应滑到B端 B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了 C．当电压表示数为2.5 V时，测出通过小灯泡的电流，可算出小灯泡的额定功率 D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮 9. 在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5 V，秀秀同学通过正确实验得到的数据如下表。分析数据得到的下列结论，正确的是( )

精选2018年中考物理总复习电和磁综合专题训练

电和磁综合一、选择题1.图中小磁针静止时指向错误的是（）A.B.C.D.【答案】D2.如图是一种磁悬浮地球仪的示意图，底座里面有一个电磁铁，可使内部有磁体的地球仪悬浮在空中，下列有关地球仪的说法正确的是（）A.如果想取下地球仪，应先切断电源B.这种装置是根据同名磁极相互排斥的原理来工作的C.换用一个质量较大的地球仪仍然要悬浮在空中，地球仪受到的磁力大小不变D.换用一个质量较大的地球仪仍然要悬浮在空中，且距离不变，只需改变电磁铁线圈中的电流方向就可以了【答案】B3.下列各图中小磁针静止时的指向（涂黑端为N极）或磁感线方向的标示，正确的是（）A. B. C.D.【答案】C4.如图所示作图中，错误的是（）A. 凹透镜对光的作用B. 平面镜成像C. 动力F1的力臂D. 通电螺线管的磁场【答案】C5. 如图为探究电磁感应现象的实验装置，则（）A. 保持导体AB在磁场中静止，电流表指针会发生偏转B. 只要导体AB在磁场中运动，电流表指针就发生偏转C. 电流表指针发生偏转，表明机械能转化为电能D. 根据电磁感应现象揭示的原理，可制成电动机【答案】C6.波士顿大学的科学家设计了一种“波浪能量采集船”，如图所示，在船的两侧装有可触及水面的“工作臂”，“工作臂”的底端装有手掌状的、紧贴水面的浮标．当波浪使浮标上下浮动时，工作臂就前后移动，完成能量的采集，并把它们储存到船上的大容量电池中．图中能反映“波浪能量采集船”能量采集原理的是（）A.B.C.D.【答案】A7.如图所示的实验情境能说明直流电动机工作原理的是（）A. B.C. D.【答案】A8.科学家经过长期研究，发现了电和磁有密切的联系，其中两项重要的科学探究如图甲、乙所示．下列关于这两项科学探究的说法正确的是（）A. 甲图中导体棒ab沿水平方向快速运动时，灵敏电流表指针将会发生偏转B. 甲图实验中将电能转化为导体棒ab的机械能C. 乙图中闭合开关后，仅将蹄形磁体磁极上下对调，导体棒ab受力方向不变D. 乙图实验中将导体棒ab的势能转化为动能【答案】A9. 关于如图甲、乙所示的实验，下列说法正确的是（）A. 甲可以研究通电导体在磁场中的受力情况B. 甲实验的过程中，其它形式能转化为电能C. 乙可以研究电磁感应现象 D. 乙实验的过程中，其它形式能转化为电能【答案】B10.小明用自制的电磁铁来研究它的磁性与哪些因素有关．实验器材：两个相同大小的大铁钉、一些漆包线、开关、电源、滑动变阻器、一些回形针和电流表等．在实验中，用漆包线绕制横截面和紧密程度相同的三个线圈，其中两个线圈插入铁钉，另一个线圈内无铁钉．按如图电路进行实验，实验记录的数据如下表：由以上实验表明，电磁铁的磁性强弱与哪些因素有关（）线圈匝数吸住回形针的个数电流大小有铁钉无铁钉50匝100匝100匝0.2安5个9个12个0.4安8个17个5个A. 只与电磁铁线圈匝数有关B. 只与电磁铁线圈匝数、是否有铁钉有关C. 只与电磁铁线圈匝数、通过线圈的电流有关D. 与电磁铁线圈匝数、是否有铁钉、通过线圈的电流都有关【答案】D11.中考工作人员拿着金属探测仪对考生进行检查，以防止考生将手机等含有金属部分的作弊工具带入考场．当探测仪中的线圈靠近金属导体时，在金属导体内部就会产生一种特殊电流，从而触发报警．则探测仪的工作原理与图中相同的是( )A. B. C. D.【答案】B二、填空题12.要使直流电动机的线圈持续转动，必须设法使线圈一到________位置，就自动地改变线圈里的________，能够完成这一任务的装置叫做________【答案】平衡；电流的方向；换向器13.仔细观察图中麦克风的结构示意图，当人对着麦克风说话时，声带的振动会带动膜片________，与膜片相连的线圈也跟着一起________，线圈在磁场中的这种运动能产生随着声音的变化而变化的________，经放大后，通过扬声器还原成声音．【答案】振动；振动；电流14.家庭电路中常用带有开关的移动插座，插座上的开关与插座是________ 联，插座与插座之间是________ 联，如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A弹簧的长度将________ ，B弹簧的长度将________ （选填“伸长”、“缩短”或“不变”）．【答案】串；并；伸长；缩短15.丹麦物理学家奥斯特通过实验证实了电流周围存在着磁场，我市某校学生在实验室验证奥斯特实验，当水平导线中通有如图所示的电流时，S极将偏向________（选填“纸内”或“纸外”）；要使实验效果更加明显应使通电导线沿________（选填“东西”或“南北”）方向放置．【答案】纸外；北16.悬挂起来的磁体（如图），静止时总是一个磁极指南，一个磁极指北，分别叫做磁体的________ 极和________极．磁体有广泛的应用，许多物体上都有磁体，请你举出两个应用磁体的实例________，________．【答案】南；北；指南针；电动机17.如图所示，弹簧下悬挂一块条形磁铁，磁铁下方有一电磁铁，闭合开关后，为使弹簧伸长，滑动变阻器滑片P向________（“左”或“右”）端移动；滑动变阻器滑片P不动，将电源正负极对调，________（选“能”或“不能”）使弹簧伸长。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2018中考物理电学复习按考点整理及对应练习考点一、导体导体有：金属、石墨、人体、大地、酸、碱、盐溶液、绝缘体有：橡胶、空气、陶瓷、玻璃、干木头、油、塑料例1．通常情况下，下列物体中，属于绝缘体的是 A．陶瓷碗 B．不锈钢碗 C．铅笔芯 D．钢锯条考点二、电流热效应电热器是利用电流的热效应的设备，电热器的主要组成部分是电阻丝，它是由电阻率大、熔点高的电阻丝绕在绝缘材料上组成的。家用电器中属于电热器的有电饭煲、电熨斗、电炉、电热水器等等。例2、下列用电器中，主要利用电流热效应工作的是 A．笔记本电脑 B．电冰箱 C．电风扇 D．电暖器考点三、设计电路及其分析例3、如图所示是一把既能吹冷风、又能吹热风的电吹风机的简化电路，图中A是

电动机机，B是电热丝。下列说法中正确的是 A．电动机和电热丝不能同时工作 B．电动机和电热丝均能单独工作 C．电动机和电热丝同时工作时，通过它们的电流一定相等 D．电动机和电热丝同时工作时，它们两端的电压一定相等例4. 如图4甲所示的四个电路图中，能正确反映出图4乙所示实物电路连接关系是

例5．图5甲所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高。当电压力锅内部气压过大或温度过高时，发热器都会停止工作。图5乙中S1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开。图5乙表示S1、S2和锅内发热器的连接情况，其中符合上述工作要求的是

例6．如图2所示的电路中，将开关S闭合，灯1L和灯2L均发光，则下列说法中正确的是 A．灯1L和灯2L并联

B．通过灯1L和灯2L的电流一定相等 C．电流表A1的示数一定大于电流表A2的示数 D．灯1L和灯2L两端的电压一定不相等例7．汽车中有如图5所示的电路。上端带金属细杆的金属滑块M与两侧金属弹簧相连并接入电路，M与弹簧套在光滑的水平滑杆上，A、B是弹簧的固定端。汽车静止时，M上的金属细杆与红、绿灯下端的触头都不接触。当行驶的汽车突然刹车时 A．红灯、绿灯都亮 B．红灯、绿灯都不亮 C．红灯亮，绿灯不亮 D．红灯不亮，绿灯亮

S2 S

M B A

S L1 L1 L1 L1 甲 A B C D 乙 L1 L2 L2 L2 L2 L2

S S

图2 汽车前部

图5

绿灯汽车后部前弹簧后弹簧金属细杆红灯

M A B 考点四、电路变化串联时，若滑动变阻器的电阻变大，则滑动变阻器的电压，其它都，电源电压并联时，若滑动变阻器的电阻变大，则滑动变阻器的电流和总电流，其它都。例8、在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（） (A)电压表示数变大，灯变暗。 (B)电压表示数变小，灯变亮。 (C)电流表示数变小，灯变亮。 (D)电流表示数不变，灯变暗。例9．图6所示的电路中，电源两端电压保持不变。闭合开关S后，滑动变阻器的滑片P向右

移动，下列说法中正确的是 A．电流表示数变小，电压表示数不变 B．电流表示数变大，电压表示数变大 C．电流表示数变小，电压表示数变大 D．电压表与电流表的示数之比保持不变例10．如图4所示，电源电压不变，闭合开关S，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是 A．电流表A1示数变小，灯L变暗 B．电流表A2示数变大，灯L变亮 C．电压表V示数变小，灯L正常发光 D．电压表V示数不变，灯L正常发光例11．小芳同学采用图3的电路，研究“通过某导体的电流与它的电阻关系”，实验中她进行了多次测量，我们以她分别用5Ω和10Ω的电阻做的两次实验为例，请你回答，完成第一次实验后，断开开关，小芳将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，应该如何操作才能继续完成实验

A. 保持滑动变阻器滑片不动 B．将滑动变阻器滑片向右移动 C．将滑动变阻器滑片向左移动 D．调高电源的输出电压值

例12．如图电源电压保持不变。当开关S闭合时，能使电流表A示数变小的操作是 A．将电阻R1与R2的位置互换

B．将电阻R1与电压表V的位置互换 C．将电流表A1与A的位置互换

D．将电阻R2与电压表V的位置互换

考点五、电路故障 1、电路故障：串联，若有现象（如灯亮、电压表电流表有示数）则它所夹的两点以内有断路，或两点以外有短路。家庭中，灯不亮，保险丝没断，用试电笔去测各处电路，氖管若都发光，则断了。例13、如图7，闭合开关时，发现电压表、电流表的指针都没有偏转；将灯L1和L2

的位置互换后，发现电流表指针仍不动，但电压表却有明显

偏转。则该电路故障是（） A、只有L1断路 B、只有L2断路 C、L2和电流表都断路 D、L1和电压表都断路例14、在图所示的电路钟，电源电压为6V.当开关S闭合后,只有一灯泡发光,且电压表V的示数为6V. 产生这一现象的原因可能是( ) A.灯L1处短路 B.灯L2处短路 C.灯L1处断路 D.灯L2处断路例15、如图所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。过了一会儿，电流表的示数变大，且电压表与电流示数的比值不变，则下列判断中正确的是（）

图6 R1 R

S A V

A V S A1 R1

V L2 S

图5 A．电阻R断路，灯L变暗 B．电阻R短路，灯L变亮 C．灯L断路，电压表的示数变小 D．灯L短路，电压表的示数变大 2、电压表示数为0情况：所测部分短路；所测部分之外有断路。电压表示数为电源电压情况：所测部分断路；测总电压（电源电压）。例16、如图4是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是 A．L1断路 B．L1短路 C．L2断路 D．L2短路

考点六、灯泡L1与灯泡L2，

串联时，找小电流；电流相同，利用U=U1+U2求电源电压；并联时，找小电压；电压相同，利用I=I1+I2求干路电流。例15、（2014·自贡）一只灯泡标有“8v 20Ω”，现将该灯泡接在12 V的电源上，为使其正常发光，应___联一个______Ω的电阻。例16、两个电阻，分别标有“3 V0.5 A”和“6 V0.3 A”字样.将它们串联后接入电路使用，那么电路中的电流不能超过______A，电源电压为_______V；将它们并联后接入电路使用，那么电路两端的电压不能超过_______V，干路电流为______A.

考点七、滑动变阻器作用

共同作用：保护电路不同作用：在探究电流与电压的关系中，改变电阻两端电压；在探究电流与电阻的关系中，是保持电阻两端电压不变；在伏安法测电阻、测功率中，都是改变电压和电流。不同点：伏安法测电阻目的：多次测量取平均值减小误差；伏安法测功率目的：多次测量找出灯泡亮度随电压变化的规律。

考点八、电能表 1、计数器末尾数字表示小数位, 消耗的电能为前后两次示数差，即W=W2-W1

2、利用转盘圈数计量，消耗的电能为W=n/N×1kW·h计算结果单位为kW·h， W=n/N ×3.6×106J计算结果单位为J。（n为某段时间转盘转的圈数，N为表上参数）利用P=W/t 计算电功率。

例17、（2014·泰安）为测量某电热杯的电功率，小明同学把家中其余用电器均从电源上断开，只将该电热杯接入电路.观察电能表，发现在1 min内电能表转盘转动15圈.电能表的部分技术参数如表所示，该电热杯的电功率是( ) 电压 220 V 电流规格 10（20）A 电流频率 50 Hz 每千瓦时的转数 3 000 revs/（kW·h） A.300 W B.30 W C.150 W D.200 W 考点九、电路变化范围

例18．把标有“6V 3W”的小灯泡L与最大阻值为100的滑动变阻器RH连接在总电压恒为18V的电路中，灯丝电阻不随温度变化，如图所示。电流表和电压表选择的量程分别为“0～0.6A”和“0～15V”。在保证电路安全的情况下，滑动变阻器接入电路中的电阻变化范围与灯泡电功率变化范围是 A．0-100Ω 0-3W B．0-24Ω 0-0.75W C．0-60Ω 27W-0.75W D．24Ω～60Ω 3W-0.75W 考点十、安全用电所有家用电器和插座都是并联的。而开关则要与它所控制的用电器串联。保险丝：是用电阻率大，熔点高的铅锑合金制成。它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路。

电阻丝是由电阻率大、熔点高的电阻丝绕在绝缘材料上组成的。引起电路火灾的原因：一是总功率过大；二是电路中某处发生短路。安全用电的原则是：① 不要接触低压带电体；② 不靠近高压带电体。例19．电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会带来危害，下列做法中正确的是 A．遇到雷雨天气时，在大树下躲雨 B．保险丝熔断后，只要立即更换上新的保险丝就可以恢复供电

V A P RH

L S

L2 2 L
