总线型振动光纤方案
分布式光纤振动传感数据处理方法
分布式光纤振动传感数据处理方法随着社会的进步和科技的发展，人们对于振动传感数据的需求越来越大。
分布式光纤振动传感技术作为一种新兴的传感技术，能够实时、全方位地监测和分析物体的振动情况，具有广泛的应用前景。
然而，如何高效地处理分布式光纤振动传感数据成为了一个亟待解决的问题。
对于分布式光纤振动传感数据的处理，主要包括数据采集、数据传输、数据存储和数据分析等环节。
在数据采集方面，需要将光纤传感器布置在被测物体上，通过光纤传感器采集到的光信号来获取振动数据。
数据传输方面，需要将采集到的数据通过网络传输到数据中心进行处理。
数据存储方面，需要对传输过来的数据进行存储，以备后续分析使用。
数据分析方面，需要对存储的数据进行处理和分析，提取出有价值的信息。
在数据采集方面，分布式光纤振动传感技术通过光纤传感器可以实现对物体的全方位监测。
光纤传感器通过测量光信号的强度变化来获取振动数据，具有高灵敏度、高时空分辨率等优点。
同时，光纤传感器的布置方式也会影响到数据的采集效果。
合理布置光纤传感器可以提高数据的采集质量和准确度。
在数据传输方面，由于分布式光纤振动传感数据量较大，因此需要使用高带宽的网络来传输数据。
同时，在数据传输过程中需要保证数据的完整性和安全性。
可以通过采用数据压缩、加密等技术来提高数据传输的效率和安全性。
在数据存储方面，可以采用分布式存储系统来存储分布式光纤振动传感数据。
分布式存储系统可以将数据分散存储在多个节点上，提高数据的可靠性和可扩展性。
同时，也可以采用高速缓存技术来提高数据的读写速度。
在数据分析方面，可以采用机器学习、数据挖掘等方法对分布式光纤振动传感数据进行处理和分析。
通过对大量的数据进行训练和学习，可以从中提取出有价值的信息，如异常振动、故障预警等。
同时，也可以通过可视化技术将分析结果以直观的方式展示出来，方便用户进行查看和分析。
分布式光纤振动传感数据处理方法包括数据采集、数据传输、数据存储和数据分析等环节。
分布式光纤监控预警系统简介
﹡石油、天然气长输管道 ﹡城市供水、供热管道、电力系统 ﹡各类输送危险或高价值化工品管道等
● 通信和电力线缆保护
多种应用解决方案——周界安防
9光缆敷设于围栏上
这种敷设方式可探 测到攀爬、翻越、剪 网等入侵方式。
多种应用解决方案——周界安防
9光缆敷设于围墙上
这种敷设方式可防 范入侵者凿墙、挖地 道和翻越等行为。
分布式光纤（振动）传感监测与定位技术
采用光纤（光缆）作为传感传输合二为一的器件，通过对直接 触及光纤（光缆）或通过承载物，如覆土、铁丝网、围栏等，传递 给光纤（光缆）的各种扰动，进行持续和实时的监控，采集扰动数 据，经过后端分析处理和智能识别，判断出不同的外部干扰类型， 如攀爬铁丝网、按压围墙、禁行区域的奔跑或行走，以及可能威胁 周界建筑物的机械施工等，实现系统预警或实时告警，同时实现精 确定位。从而达到对设防区域的侵入威胁行为进行预警监测的目 的。
分布式光纤监控预警系统组成
系统功能框图
光发送模块 干涉光路与传感系统 传感光缆 光终端主机
光接收模块
信号采集与处理模块
监控系统与管理模块 软件单元
系统由光发送、传感光路、光接收、信号采集与定位、信号处理 与模式识别以及监控系统与管理主要部分组成。
分布式光纤监控预警系统
基本原理 位置确定 定量检测 种类判别 性能指标 关键技术 具体应用
分布式光纤传感技术
分布式光纤传感技术又是光纤传感技术中最具前途的技术之 一，是适应大型工程安全监测而发展起来的一项传感技术，它应 用光纤几何上的一维特性进行测量，把被测参量作为光纤位置长 度的函数，可以在整个光纤长度上对沿光纤几何路径分布的外部 物理参量变化进行连续的测量，同时获取被测物理参量的空间分 布状态和随时间变化的信息。

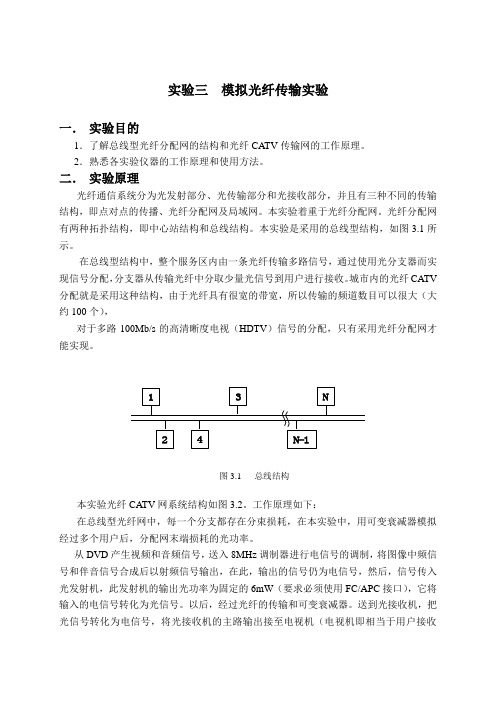

实验三模拟光纤传输实验
实验三模拟光纤传输实验一．实验目的1．了解总线型光纤分配网的结构和光纤CATV传输网的工作原理。
2．熟悉各实验仪器的工作原理和使用方法。
二．实验原理光纤通信系统分为光发射部分、光传输部分和光接收部分，并且有三种不同的传输结构，即点对点的传播、光纤分配网及局域网。
本实验着重于光纤分配网。
光纤分配网有两种拓扑结构，即中心站结构和总线结构。
本实验是采用的总线型结构，如图3.1所示。
在总线型结构中，整个服务区内由一条光纤传输多路信号，通过使用光分支器而实现信号分配，分支器从传输光纤中分取少量光信号到用户进行接收。
城市内的光纤CATV 分配就是采用这种结构，由于光纤具有很宽的带宽，所以传输的频道数目可以很大（大约100个），对于多路100Mb/s的高清晰度电视（HDTV）信号的分配，只有采用光纤分配网才能实现。
1 3 N2 4 N-1图3.1 总线结构本实验光纤CATV网系统结构如图3.2。
工作原理如下：在总线型光纤网中，每一个分支都存在分束损耗，在本实验中，用可变衰减器模拟经过多个用户后，分配网末端损耗的光功率。
从DVD产生视频和音频信号，送入8MHz调制器进行电信号的调制，将图像中频信号和伴音信号合成后以射频信号输出，在此，输出的信号仍为电信号，然后，信号传入光发射机，此发射机的输出光功率为固定的6mW（要求必须使用FC/APC接口），它将输入的电信号转化为光信号。
以后，经过光纤的传输和可变衰减器。
送到光接收机，把光信号转化为电信号，将光接收机的主路输出接至电视机（电视机即相当于用户接收端），即可观测接收信号的质量了。
可变衰减器光纤电缆图3.2 光纤CA TV 网系统结构可变衰减器的衰减值从0dB 逐渐增加，同时观察TV 上电视信号的质量，当电视图像和声音都不清楚时，记下此时的衰减值()dB α，此即为最大衰减值，或者说最小输出光功率。
根据此衰减值推算出可以接入的最大用户数目。
推算公式：光发射机的输出功率，即可变衰减器的输入光功率：dBm mW P 7.76==入 （3-1）可变衰减器的衰减量()dB α：）（）（出入出入出入dBm P dBm P mw mw P mw mw P mw P mw P dB -=-==)(1)(lg 10)(1)(lg 10)()(lg10)(α （3-2） 式中，出P 是可变衰减器衰减后的光功率。
光纤光栅振动传感器的振动理论分析
其 中， 为光纤光栅 的反射 中心 波长 （ ＝ Ａ
１ ０ ．２ｎ ； ３ ８ ｍ） ８ 为光纤 光栅 的轴 向应 变 ， ＝ ３ ｓ
△ ７８ ． １×１ ０一
０１ ．
＝ ． １×１ ７８ ０～， 光 纤 光 栅 的 中 则
１ ｃ ｐ ｌ ａｏ ｓ Ｃ］／ｎｒｒｄＴｃ ｎｌ ｙＸ ＩＰ ｒ ａ ｅａｐｉ ｔ ｎ ［ ／ Ｉｆ ｅ ｅｈ ｏ ｇ Ｘ ． ａｔ ｎ ｃｉ ａ ｏ
粘 性 阻尼 系数为 ：
Ｃ＝２ ｔ ＝４ ｍ ｏ １ Ｔ＝０ ４ ． （ ７ １）
１ × ０ × ００ ８Ｎ代人式（ ） 有 ： ６ １ ３＝ ．４ ６，
４ 结 论
前 赫
６２ ． ５×１ ｍ ０
（ ８ １）
实验通过弹性系数等效法 ， 把单质点 的弦振
最 大振 幅 时 ， 纤 的长度 变 化量 光
ｔ ｓｏ ｅ ｓ ｒ ｓ ｓｅ ｆｒ ｍｏ ｉ ｒ ｇ ｌ ｎ ｅ ｍｅｅ ｓ ｕ ｒ ｉｎ ｓ ｎ ｏ ｙ ｔ ｍ ｎｔ ｉ ｏ ｇ ｐ ｒ ｔｒ ｏ ｏｎ ｉ
［］ ２
Ｓ ＣＨＷＡＲＺ Ｆ Ｐ ｒ ｒ ｎ ｅ ｏ ａｒ ｗ —ｆ ｌ ｐ ｓ ｉｅ ． ｅ ｆ ｍａ ｃ ｆｎ ｒｏ ｏ ｉ ｄ， ａ ｓｖ ， ｅ
实验数据表明弹性系数等效法完全正确 ， 且相对 误 差低 ， 同时该 分 析方法 简 单 ， 为光 纤 布喇格 光 能 栅振动传感器在今后周界人侵报警系统中的应用 提供理论支持。
１ 光纤布 喇格光栅振动传感器 结构及模型
光纤布喇格光栅振动传感器 的原理如图 １ 所
示 。光 纤两端 固定 ， 在布 喇格 光栅 附近 固定 一质 量 块 ， 块 的尺 寸为 西５ｒｎ×１ ｌ， 料 为不 锈 质量 ｉ ５ｍｎ材 ａ
光纤振动原理
光纤振动原理“嘿，同学们，今天咱们来讲讲光纤振动原理。
”我站在讲台上对着下面的学生们说道。
那什么是光纤振动原理呢？简单来说，光纤就是利用光在玻璃或塑料制成的纤维中进行全反射从而实现光信号传输的一种工具。
而当光纤受到外界的振动等干扰时，就会产生相应的变化，这就是光纤振动原理。
比如说，在一些安防系统中，就会用到光纤振动传感器。
它可以通过检测光纤中光信号的变化来感知外界的振动情况。
比如在一个仓库周围铺设了光纤振动传感器，如果有小偷试图闯入，他的行动所产生的振动就会被光纤传感器检测到，从而触发报警系统。
再比如在一些桥梁、隧道等大型结构的健康监测中，也会用到光纤振动监测技术。
通过在这些结构中铺设光纤，可以实时监测到结构的微小振动变化。
如果出现异常的振动，就可能意味着结构存在安全隐患，需要及时进行检修和维护。
像之前有个例子，一座重要的大桥，通过在桥身上安装的光纤振动监测系统，及时发现了一处因为长期车辆通行导致的结构松动所产生的异常振动。
这就为及时进行维修提供了重要的依据，避免了可能出现的严重后果。
那么光纤振动原理具体是怎么实现的呢？这就要从光纤的结构和光的传播特性说起了。
光纤一般由纤芯和包层组成，纤芯的折射率高于包层。
当光在纤芯中传播时，会由于全反射的作用而沿着光纤一直传播下去。
而当光纤受到振动时，会导致光纤的形状发生变化，从而影响光在其中的传播，产生光信号的变化。
为了更好地理解这个过程，我们可以想象一下，就好像一条很细的管道，里面有水流在流动。
当我们轻轻晃动这个管道时，水流就会受到影响而产生波动。
同样的道理，光纤中的光也会因为光纤的振动而产生类似的变化。
在实际应用中，为了提高光纤振动监测的准确性和可靠性，还需要采用一些特殊的技术和方法。
比如采用分布式光纤振动监测技术，可以实现对很长一段光纤的同时监测，大大提高了监测的范围和效率。
总之，光纤振动原理在很多领域都有着非常重要的应用，它为我们提供了一种灵敏、准确、可靠的监测手段，对于保障各种设施和结构的安全运行具有非常重要的意义。
分布式光纤振动传感器工作原理
分布式光纤振动传感器工作原理分布式光纤振动传感器是一种利用光纤传输信号来检测和测量周围环境振动的传感器。
它的工作原理基于光纤的敏感性和光的干涉效应。
该传感器可以广泛应用于安全监测、地质勘探、结构健康监测等领域。
传感器的结构主要由光纤和光学设备组成。
光纤是一种柔软而长的细纤维，由高纯度的玻璃或塑料制成。
光学设备包括光源和光检测器。
光源通常是一束激光或LED光，用来将光信号注入光纤中。
光检测器用于检测光信号的变化，并将其转换成电信号。
在传感器工作时，光纤被安装在待监测的结构物表面或埋入地下。
当结构物发生振动时，光纤会受到相应的应变，导致光信号的路径长度发生变化。
这种变化会引起光的干涉效应，从而改变光信号的幅度或相位。
为了测量光纤上的振动，传感器通常采用两种主要的技术：时域反射技术和频域分析技术。
时域反射技术是通过测量光信号的反射时间来确定光纤上的振动位置和幅度。
当光信号注入光纤后，一部分光信号会反射回来。
通过测量反射光信号的时间延迟，可以确定振动的位置。
振动的幅度可以通过测量反射光信号的强度来确定。
频域分析技术是通过分析光信号的频谱来确定光纤上的振动频率和幅度。
当光信号经过干涉效应后，会产生一个复杂的频谱。
通过对频谱进行分析，可以确定振动的频率和幅度。
分布式光纤振动传感器具有以下优点：高灵敏度、大测量范围、高时空分辨率、抗干扰能力强等。
它可以实时监测结构物的振动情况，并提供准确的数据分析。
这对于预防结构物的损坏、保护人员的安全以及提高工作效率都具有重要意义。
然而，分布式光纤振动传感器也存在一些挑战。
首先，光纤的安装和布线需要一定的技术和成本。
其次，光纤容易受到温度、湿度等环境因素的影响，可能会导致测量误差。
此外，传感器的灵敏度和分辨率也会受到光纤长度和光源功率的限制。
分布式光纤振动传感器是一种高精度、高灵敏度的传感器，可以实时监测和测量周围环境的振动情况。
它的工作原理基于光纤的敏感性和光的干涉效应，通过时域反射技术或频域分析技术来实现信号的检测和测量。
光纤振动探测报警系统原理
光纤振动探测报警系统原理
光纤振动探测报警系统是一种基于光学原理的安全监测系统，用于检测和报警周围环境中的振动或震动。
它利用光纤作为传感器来感知外部的振动变化，并将其转化为光学信号进行分析和处理。
该系统的主要原理是利用光纤的特性，即当光纤受到外部振动时，会引起光信号的相位或强度的变化。
系统中通常采用两种主要的测量方法：时间域反射（Time Domain Reflectometry，TDR）和频域分析（Frequency Domain Analysis）。
在时间域反射方法中，系统通过向光纤发送脉冲光信号，并测量光信号的反射时间和强度来确定振动的位置和幅度。
当光信号遇到振动点时，一部分光信号会反射回来，通过测量反射光的时间差和强度变化，可以确定振动源的位置和振动的强度。
在频域分析方法中，系统通过将光信号转化为频谱信号，并分析不同频率下的光信号强度来识别振动源的特征。
不同振动源产生的振动频率不同，通过对光信号频谱的分析，可以确定振动源的特征和位置。
