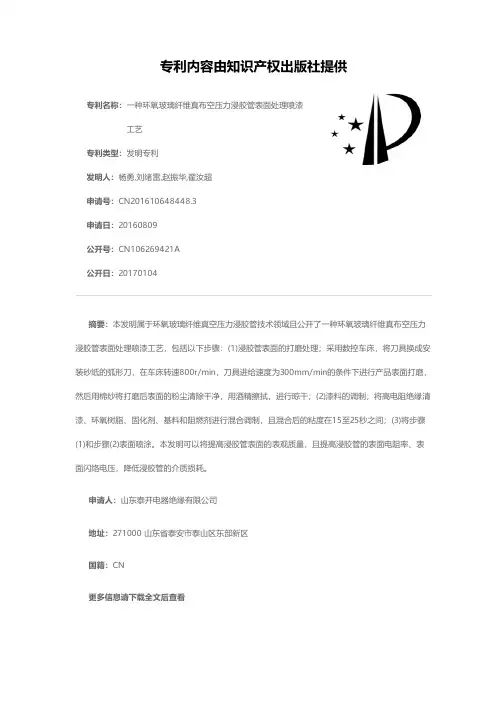

专利名称：一种环氧玻璃纤维真布空压力浸胶管表面处理喷漆工艺
专利类型：发明专利
发明人：杨勇,刘绪雷,赵振华,翟汝超
申请号：CN201610648448.3
申请日：20160809
公开号：CN106269421A
公开日：
20170104
专利内容由知识产权出版社提供
摘要：本发明属于环氧玻璃纤维真空压力浸胶管技术领域且公开了一种环氧玻璃纤维真布空压力浸胶管表面处理喷漆工艺，包括以下步骤：(1)浸胶管表面的打磨处理；采用数控车床，将刀具换成安装砂纸的弧形刀，在车床转速800r/min，刀具进给速度为300mm/min的条件下进行产品表面打磨，然后用棉纱将打磨后表面的粉尘清除干净，用酒精擦拭，进行晾干；(2)漆料的调制；将高电阻绝缘清漆、环氧树脂、固化剂、基料和阻燃剂进行混合调制，且混合后的粘度在15至25秒之间；(3)将步骤(1)和步骤(2)表面喷涂。
本发明可以将提高浸胶管表面的表观质量，且提高浸胶管的表面电阻率、表面闪络电压，降低浸胶管的介质损耗。
申请人：山东泰开电器绝缘有限公司
地址：271000 山东省泰安市泰山区东部新区
国籍：CN
更多信息请下载全文后查看。
纤维缠绕工艺浸胶技术研究进展_郁成岩
可大致分为 :①溶液浸渍法 ;②热熔浸渍法和胶膜碾 压法 ;③粉末工艺法等 。
(1)溶液浸渍法 溶液法是目前制备干法缠绕成型用预浸带的最 常用的方法 , 其基本过程如图 2 所示[ 6] 。 单向张紧
收稿日期 : 2009-10-10 作者简介 :郁成岩 (1985-), 男, 硕士研究生 , 主要从事聚合物基复合材料方面的研究 。
FRP/CM 2010.No.5
2010年第 5期
玻 璃 钢 /复 合 材 料
85
的纱束从纱架引出 , 连续平行地进入装有树脂溶液 的胶槽内浸渍 , 再经高温炉烘干 , 铺垫隔离纸 , 同时 靠热压辊压实 , 最后收卷储存 , 即得成卷的预浸带 , 可用作商业买卖 。 也有预浸带无需铺垫隔离纸 , 成 卷后直接用于缠绕 , 实现即浸即用地不间断生产 。
图 6 湿法缠绕成型工艺流程图
由于湿法缠绕工艺不采用预浸带技术 , 也没有 预固化过程 , 因而制品的含胶量是在浸胶和缠绕过 程中进行控制 。 浸胶技术的优劣直接影响缠绕制品 的好坏 。湿法缠绕工艺的浸胶通常采用直浸法和胶 辊接触法[ 11] 。
(1)直浸法 直浸法是目前湿法缠绕工艺中设备最简单 , 应 用范围最广泛的一种浸胶技术 。该法是将纱团引出 的一束或多束单向张紧的纤维连续直接进入胶槽浸 渍胶液 , 然后通过挤胶辊的挤压使胶液均匀 , 再利用 刮胶刀刮去多余的胶液 , 即得到直接用于湿法缠绕 的浸过胶的纤维 。其工艺过程如图 7所示 。 整个浸 胶过程中 , 挤胶辊压力的大小 、刮胶刀与纱带的距离 和胶液的温度是影响含胶量的主要因素 。 (2)胶辊接触法 胶辊接触法是由 直浸法经 过一定改 进演变而 来 , 它的浸胶装置比直浸法稍微复杂一些 。胶辊接
预浸料适用成型工艺？附工艺介绍
预浸料适用成型工艺？附工艺介绍预浸料可用不同成型方法，根据不同应用选择较合适的成型方法。
预浸料成型工艺主要有真空袋工艺、热压罐工艺、模压工艺、搓管工艺、拉挤成型工艺、辊压成型工艺、缠绕成型工艺、压力袋工艺等。
其中真空袋工艺主要用在船舶工业铁道系统内装饰，热压罐工艺主要用在高质量复合材料，模压工艺主要用在平板、体育用品、雪撬、工业品，搓管工艺主要用在钓鱼杆、滑雪杆、高尔夫球杆、管件，压力袋工艺主要用在桅杆、天线杆、各种管件。
一、真空袋工艺定义: 真空袋成型工艺，就是将产品密封在模具和真空袋之间，通过抽真空对产品加压，使产品更加密实、力学性能更好的成型工艺。
优点：1、纤维含量高，产品的力学性能更好；2、均匀加压，产品的性能均匀；3、有效控制产品厚度和含胶量；4、减少产品中的气泡；5、可以成型复杂、大型制件；6、减少挥发份对人员的损伤。
真空袋湿法工艺过程：1、模具准备，涂脱模剂2、产品积层（手糊、喷射、预浸料）3、铺脱模布4、铺隔离膜或带孔隔离膜（可以不铺）5、铺透气毡6、粘贴密封胶条（可以提前）7、封真空袋膜8、安装真空阀、快速接头和真空管9、接气源，检验真空度10、抽真空，产品固化11、产品脱模二、热压罐成型技术特点：罐内压力均匀，快速，罐内空气温度均匀，高精度，高质量，适应范围广泛，适合批量，成型工艺可靠；缺点：成本高，初投资大。
三、辊压成型辊压成型主要借鉴于金属成型方法。
设备由一系列(一组或多组)热压辊和冷压辊组成,铺好的预浸料受热后首先通过一组热辊使预浸料变形 ,然后通过一组间距逐渐减小的冷辊成型。
优点：(1)坯体致密，强度高，不易变形。
(2)水分低，制品光洁平整，产品规格一致。
(3)生产率高，劳动强度较低。
(4)适应于阴、阳模成型，单机联线。
(5)操作技术不要很高，便于组成自动化生产线。
按成形工艺分为阳模成型和阴模成型。
⑴阳模成形：用凸模，坯体的使用面对着模型，滚头决定坯体的外表面。
它适用于扁平状的盘类制品(浅制品)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
纸基摩擦材料的真空浸胶
杭州 沈焕榮
浸胶是纸基摩擦材料生产过程中的重要工序，浸胶工艺直接影响到纸基
摩擦材料的性能。因为纸基摩擦材料是通过浸胶的工艺将各组分材料链接在
一起的，以有机溶剂为载体将粘结材料浸入纸张内部，通过晾干、固化、热
压制成纸基摩擦层胚料。
在纸基摩擦材料的组分分类中，把这类摩擦层各组分粘结用的摩擦材料
专用粘结剂称为粘结组分(俗称胶),粘结剂要求具有良好的基体亲和力和热
固化效果,有较高的耐温性能和热稳定性能,同时具有足够的机械强度和抗
老化性能。
一．浸胶原理
浸胶方法基本上可以分为两类，一类是常压浸胶，一类是真空浸胶。常
压浸胶设备比较简单，把纸基摩擦材料纸张直接浸入容器内，胶液面完全淹
没纸张即可，浸胶时间在1-2小时。由于纸张内部有大量空隙，当胶浸入内
部空隙时，空隙中的空气向外排出，因胶有一定的黏度，空气的排出受到较
大的阻力，另一方面胶进入空隙时，由于胶的黏度较高具有较高的表面张力
和摩擦材料的各组分材料的湿润性能较差，胶浸入空隙也受到阻力，所以常
压浸胶尽管时间较长，但是很难使纸张内部浸透。纸张越厚；胶的黏度越高
浸胶的效果越差。
在浸胶浸胶过程中。当纸张提出胶液时有一滤胶过程，需要将纸张表面
和纸张内部多余的胶液滤干，滤干过程实际就是胶液的流动过程，在常压浸
胶过程中，纸张提出胶液时完全暴露在空气中，由于胶液溶剂迅速挥发，使
表面胶液迅速凝固，阻止了胶液的流动，使表面和内部的多余胶液不能有效
2
的滤干，结果纸张内部空隙胶过多，使内部孔隙率下降，纸张表面胶过多。
如果在密封状态下滤胶，由于容器内的饱和蒸汽压的作用，纸张表面的胶液
基本上不挥发，胶液有充分的流动时间，纸张多余的胶液得到充分的滤干。
由于常压浸胶的居多缺点，在生产实践中不断改进，设计出全密封真空
浸胶设备。真空浸胶具有较好的气密性，可以使真空度达-0.08Mpa以下（真
空表读数）。由于较高的真空度使浸入胶液中的纸张内部空气迅速抽出（此
时胶液面产生大量气泡），使胶液因负压而进入纸张空隙，达到纸张的胶液
彻底浸透的目的。真空浸胶是密封容器，待浸胶结束（胶液表面没有气泡产
生，说明胶已经浸透，浸胶时间大概5-10分钟），胶液从容器底部抽出，此
时开始滤胶，由于滤胶过程是在密封容器的饱和蒸汽压中进行，溶剂几乎不
挥发，所以纸张表面胶液不会凝固，胶液有较好的流动性而把多余的胶基本
滤干。
二．粘结剂
酚醛树脂是一种最典型人工合成树脂,价格低廉,生产工艺和生产设备
简单而且具有优异的力学性能,电绝缘性能和良好的成型加工性能,被广泛
应用于固结模具、涂附模具、耐温隔热材料、磨料、磨具粘结剂和无石棉摩
擦材料等领域。但由于酚醛树脂的结构是酚羟基和亚甲基容易氧化,耐热性
能受到影响,用酚醛树脂作为粘结剂制造的纸基摩擦材料往往会产生机械强
度低、热分解温度低、噪音大、性能稳定性差等问题。
由于酚醛树脂是较理想的粘结材料,但又存在不足,人们研制了腰鼓壳
油改性酚醛树脂改变了这一状况。以腰鼓壳油为改性剂与酚醛树脂化学反应
形成交联,由于腰鼓壳油的主要成分是腰鼓酚和是腰鼓酚的衍生物,可以与
醛类反应。从而得到腰鼓壳油改性酚醛树脂。在纸基摩擦材料中使用了腰鼓
3
壳油改性酚醛树脂明显改善了摩擦材料的耐热性能,热分解温度可达400℃
以上,有效改善了摩擦材料的热衰退现象。韧性增强,抗机械冲击而断裂能力
提高,磨耗降低。在摩擦过程中所产生的碳油膜均匀而有韧性,不易破坏。降
低噪音,提高摩擦系数的稳定性。实践证明腰鼓壳油改性酚醛树脂在纸基摩
擦材料中的综合性能优于酚醛树脂。近年来又研制了三聚氰胺腰鼓壳油改性
酚醛树脂,也得到了一些企业的使用。
腰果壳油改性酚醛树脂又称腰果油改性酚醛补强树脂，是红棕色液态或
固态半透明物质。固态物的软化点100-108℃。溶于乙醇、醋酸乙酯、甲苯
等，不溶于水。固态腰果壳油改性酚醛树脂使用前必须在搅拌桶内加入溶剂
进行搅拌,使固体彻底溶解制成液态腰果壳油改性酚醛树脂。液态腰果壳油
改性酚醛树脂也不能直接使用，因为固体含量在65%-75%，所以有较高的黏
度，流动性和渗透性较差，在浸胶前必须加入适当溶剂进行稀释，稀释程度
可以用普通的液体玻璃比重计测量，一般比重计显示刻度为0.88-0.95即可，
在实际操作中根据纸基摩擦材料的含胶量来决定黏度，黏度越大纸基摩擦材
料的含胶量越大，反之摩擦材料的含胶量越小。
三．含胶量的测定
含胶量是指浸胶后纸张浸入的实际干胶含量,以纸张浸胶前后的增量百
分比计算。测定方法如下：
取不小于600cm²的干燥纸张数张（数量越多数据越准确），称重，按常
规浸胶工艺经过浸胶、滤胶、晾干、热烘固化、冷却、称重后计算出干胶含
量百分比。计算公式：
浸胶后重量-浸胶前重量
干胶含量% = --------------------×100
浸胶后重量
4
四．浸胶设备
真空浸胶设备由浸胶槽、浸胶槽盖滑道、安全回液罐、真空泵组成，整
套设备可以自制，也可以向专业制造商购买。
有两只浸胶槽，浸胶槽底部有管道和转槽阀连接，槽体由8-10毫米钢
板焊接制成，法兰焊接后整体加工，由于槽盖较重，需要安装槽盖滑动装置。
槽盖还装有两个回弹机构，当法兰螺栓松开后槽盖自动弹起，滑动到两槽中
间。槽底的搁架是为了支撑浸胶框与槽底保持距离,便于滤胶,而且不使沉淀
物上浮。槽盖一侧装6分三通，一端接放空球阀,另一端接真空阀，用加筋
塑料管连接。（下图所示）
真空表
安全回液罐 连接真空泵
真空阀1 真空阀2
放空阀1 放空阀2
观察窗
胶槽1 胶槽2
转胶阀 槽底搁架
纸基浸胶设备示意图
5
安全回液罐的作用是保护真空泵，因为抽真空时会产生大量气泡，由于
气泡不会立刻消失，有时会流入真空泵，引起真空泵故障，因此在真空泵前
面安装一个高位罐，罐内有多层网隔离，使胶气泡在此得到缓冲消泡，当关
闭真空泵时胶液自动回流至浸胶槽。为了有较好的回流效果, 安全回液罐底
部与地面高度不小于1200mm。安全回液罐法兰盖安装真空表，便于操作时观
察真空度。
真空泵配用2X-8A，电机功率1.1kw。真空泵出气口用管道接至室外放
空。
浸胶槽建议内尺寸长1100×宽450×高800mm。每槽可以浸胶数量为：
1000mm×600mm的纸张120片。每槽每次浸胶ø200mm的纸片1800片，ø120
mm的纸片4800片。工作效率高，胶的消耗量为常压浸胶的60%，明显降低
浸胶成本。
五.设备安装
如果是购买的设备安装比较容易,关键做好以下几点:
1.保证容器和管道有较好的密封性能,方法是抽真空试验,当真空
度达到-0.08Mpa以下，关闭真空泵，真空度保持基本不变，说明密封
比较好，否则有漏气现象，需要找出漏气部位修复。
2.调整好浸胶槽盖的滑动机构，使浸胶槽盖滑动灵活，推拉自如。
3.安装好0.5吨电动葫芦，准备好浸胶框的吊钩。
六．操作流程
1.配胶：关闭转胶阀，在浸胶槽1配胶，胶液高度大约是浸胶槽高
度的70%,用玻璃比重计测量胶液比重，用稀释剂或原胶调整比重，使
胶液比重达到使用要求。
6
2.浸胶槽1浸胶：将浸胶框吊入浸胶槽1，观察液面是否完全浸没
纸张，如果液面不够需要添加胶液，必须保证纸张完全浸没。拉回槽盖
拧紧法兰螺栓，打开真空阀1，其他阀门全部关闭。抽真空,真空度的
不断升高时在观察窗中可以观察到胶液表面产生大量气泡,大约5-10
分钟气泡逐渐消退,直至基本无气泡产生,说明纸张的胶已浸透。
3. 滤胶：关闭真空泵，打开真空阀2、放空阀1（注意放空阀要慢
慢打开）。关闭真空阀1、放空阀2。然后打开转胶阀。启动真空泵。
在浸胶槽2的观察窗中观察到胶液有翻滚现象说明胶液已经抽到浸胶
槽2。先关闭转胶阀和放空阀1，后关闭真空泵。浸胶后的纸张在密封
状态下滤胶，滤胶过程大约20-30分钟。
4.浸胶槽2浸胶：在滤胶的同时，打开放空阀2，松开浸胶槽2法
兰螺栓，移开浸胶槽盖。吊入已经装好纸张的另一个浸胶框。添加胶液
至纸张全部浸没，移回法兰盖，拧紧法兰螺栓，关闭放空阀2，启动真
空泵，浸胶槽2开始浸胶。重复以上过程两浸胶槽交替进行。
5.纸张晾干：打开浸胶槽盖，吊出浸胶框，纸张与铁丝网一起放到
晾干车上。（晾干车是20层左右，可以推动）
七．浸胶框装纸的方法
浸胶框是一个无盖的焊接框架，一侧面可以打开，打开的侧面朝上，
装框的方法是一层铁丝网一层纸，装满框后，把打开的侧面合上固定，
吊装时开口面朝上，相当于转动了90°。实际上就是平着装框，垂直
浸胶。垂直浸胶有利于胶液的进入和滤干。
铁丝网建议使用市购的铁丝网，宽度1000mm，铁丝直径1.2mm，孔
径10×10mm以上。裁剪宽度600mm。裁剪边缘用切割烧平，感觉不扎
7
手为合格。数量根据生产量而定。
以上方法是经过多年实践，证明该设备具有操作方便，生产效率高，
原材料消耗低等优点，推荐给从事纸基摩擦材料生产和研究的朋友参考
共享。欢迎共同探讨。
2014-10-10
